Технология монтажа и подключения
Место, в котором предполагается установить стабилизатор, должно соответствовать ряду требований:
- Влажность должна быть в пределах 40% — 60%: как любое электрооборудование, стабилизатор следует устанавливать в сухом помещении. Большинство помещений частного дома обычно этому критерию удовлетворяют, избыток влажности может наблюдаться лишь в подвалах и санузлах.
- Рядом с устройством присутствия химических реагентов, а также опасных веществ — горючих и легковоспламеняющихся — не допускается. Подобные составы хранятся обычно в домашних мастерских и гаражах, поэтому здесь стабилизатор лучше не устанавливать.
- В помещении должен соблюдаться нормальный температурный режим. Зимой в нем должно работать отопление, в то же время летом оно не должно сильно нагреваться. Перегреву в летний период особенно подвержены чердаки, поэтому установку стабилизатора в этом помещении производить не следует.
- Никакие посторонние элементы не должны препятствовать конвективному движению воздуха. Отвод тепла от работающего стабилизатора осуществляется за счет естественного стремления теплого воздуха подниматься вверх. Если расположить прибор в шкафу или нише, конвекция будет нарушена и стабилизатор перегреется.
Подключение прибора каких-либо сложных операций не предполагает: достаточно воткнуть шнур питания газового котла в розетку на стабилизаторе, а затем шнур последнего – в розетку на стене.
Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.
Расчёт мощности
Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.
В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).
Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.
Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:
(мощность котла + мощность насоса×3) × 1,3
- Цифра «3» предполагает бросок пускового тока электродвигателя;
- «1,3» – это поправочный коэффициент.
Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).
Какой стабилизатор подойдет для газового котла?
Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.
Хороший стабилизатор должен иметь:
- 20% резерв по мощности;
- Защиту от превышения напряжения, короткого замыкания и перегрузки;
- Форму выходного напряжения близкую к синусоидальной;
- Функцию автоматического перезапуска;
- Индикацию параметров и режимов работы.
Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.
Где продаются такие стабилизаторы?
На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.
Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.
https://youtube.com/watch?v=WcleAlYN8jM
Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!
Стабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор
Выбираем источник бесперебойного питания для циркуляционного насоса отопления
Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора
Выбор электромеханического стабилизатора напряжения: особенности, преимущества и недостатки
Источники Бесперебойного Питания TEPLOCOM
Давайте теперь рассмотрим продукцию БАСТИОН для БЕСПЕРЕБОЙНОГО питания оборудования котельной и систем видеонаблюдения. Серия ИБП TEPLOCOM для котлов отопления является прекрасным решением для осуществления бесперебойного функционирования котельной, использующей в качестве топлива все энергоносители, кроме электричества. Конструкция ИБП ТЕПЛОКОМ – это слияние стабилизаторов серии ST и всем известных ИБП.
Такая конструкция позволяет создать универсальное устройство бесперебойного питания, способного не только выдерживать большие перегрузки, но и держать стабильно выходное напряжение длительный период. А использование в качестве ядра автотрансформатора позволяет подключать к ИБП не только электронную нагрузку, но и индуктивную. А это означает, что появляется возможность безопасно питать электродвигатели и насосы.
Перегрузочная способность источников бесперебойного питания (ИБП) ТЕПЛОКОМ позволяет выдерживать большие пусковые токи.
ИБП TEPLOCOM-1000 исп.D являются On-LINE устройствами бесперебойного питания. А это означает, что Вы всегда имеете стабильные 220В +-3% с частотой 50Гц. Возможность использования автомобильных аккумуляторов расширяет применение ИБП. Установив, такой “бесперебойник” можно всегда запитать котельную, даже когда аккумулятор внезапно выйдет из строя – аккумулятор, что прячется под капотом автомобиля в критическую ситуацию может прийти на помощь!!!! А это ещё один немаловажный факт.
К тому же бензогенераторы или дизель генераторы имеют один неприятный момент – они создают огромное количество помех в синусоиде и амплитуде снимаемого с них напряжения. А это может вывести чувствительное к электроснабжению оборудование котельной. И даже стабилизаторы не смогут в этом помочь.
А вот ПРЕОБРАЗОВАТЕЛЬ TEPLOCOM-1000 исп.D с легкостью справится с этой задачей. К тому же этот БЕСПЕРЕБОЙНИК на, входе питания, имеет небольшую встроенную грозозащиту с фильтром помех. Но это не означает, что его можно смело подключать к генератору. Некачественная линия электроснабжения может привести к срабатыванию защитного механизма и входной модуль грозозащиты приведет к выводу из строя питающей части, защитив сам ИБП.
Гордость TEPLOCOM-1000 – это мощный процессорный преобразователь с высокой дискретностью, который способен создать синусоиду идеальной формы.
Установка
Для установки устройства настенного типа потребуется небольшой набор инструментов:
- бокорезы;
- дюбель-гвозди;
- крестовая отвертка;
- электродрель;
- монтажный нож.
Подобрать хорошее место для установки устройства очень просто – необходимо чтобы по краям прибора осталось около 15-20 см пространства: для обслуживания и вентиляции. Также желательно чтобы он находился в сухом, проветриваемом месте, недоступном для детей и домашних животных. Допустимые показатели влажности воздуха, как правило, указаны в паспорте. Не рекомендуется устанавливать стабилизатор в подвале, гараже или чердаке во избежание поломки в результате высокой влажности, перегрева прибора в летнее время или близкого нахождения химических и воспламеняющихся веществ.
В комплект стабилизатора входит монтажная пластина. Для надежного закрепления приборов любого веса её необходимо прибивать к стене с помощью дюбель-гвоздей (длина – от 100 мм, диаметр – от 8 мм) строго в горизонтальном положении. После этого нужно повесить прибор на пластину. Для удобства подключения проводов на его клеммы нанесены вспомогательные обозначения. После подсоединения питающих проводов к стабилизатору, можно подавать электроэнергию и проверять работу.
Важность стабилизатора напряжения сложно недооценить. Производители указывают, что гарантийный ремонт газовых котлов невозможен в случаях, когда поломка вызвана несоблюдением требований по эксплуатации
А электропитание как раз относится к этим требованиям и сгорание прибора от скачков напряжения считается виной владельца. Поэтому к приобретению прибора следует отнестись внимательно и ответственно, чтобы не пришлось переплачивать за ремонт и лишние киловатты.
Лучшие релейные стабилизаторы для газовых котлов
RUCELF КОТЁЛ-600
Маломощное оборудование (600 Вт) компактных размеров. Комплектация стандартная: само устройство, инструкция и набор крепежей (крюков) для настенного монтажа. Корпус стабилизатора металлический с антикоррозийным покрытием. Конвекция воздуха осуществляется посредством специальных отверстий, расположенных в местах нахождения наиболее греющихся компонентов. Евророзетка расположена недалеко от кабеля и кнопки включения. На системной плате установлен микроконтроллер STM8S003K3 и операционный усилитель. В качестве электронных компонентов, отвечающих за стабилизацию, применены проверенные временем компоненты китайской марки. Кабель оснащён помехоподавляющим ферритовым фильтром. Защита от импульсов обеспечивается благодаря двум варисторам, размещённых на входе и выходе. Стоимость блока не превышает 3200 рублей.
Преимущества:
- Тороидальный высококачественный трансформатор.
- Малый вес стабилизатора (2,4 кг).
- Входной диапазон 150-250 В.
- Быстрый отклик (10 мс).
Недостатки:
- Не очень высокая точность стабилизации.
- Устройство не работает при низких температурах.
- Неточная информация по части выходного напряжения.
РЕСАНТА ACH-500/1-Ц
Хороший вариант для тех, кому важна мобильность. 2-хкилограммовый блок тёмно-серого цвета предназначен для работы в однофазных сетях и оснащён большим дисплеем. Расположить корпус можно на любой горизонтальной поверхности. Стабилизация осуществляется посредством электронных компонентов по диапазону напряжения от 140 до 260 В. При коротком замыкании защита автоматически отключает устройство от сети. За управление функциями отвечают две кнопки рядом с LED дисплеем. Все нужные индикаторы присутствуют. Плавкий предохранитель установлен в систему для защиты комплектующих от сильных перегрузок. Потребители подключаются через розетку типа CEE7. Купить устройство можно за 1600 рублей, что можно отнести в рейтинг самых дешёвых стабилизаторов мощностью в 0,5 кВт.
Преимущества:
- Удобная ручка для переноски.
- Низкая цена и компактные размеры.
- Время реакции – 7 мс.
Недостатки:
- Не работает при отрицательных температурах воздуха.
- Отсутствует функция задержки активации.
- Мало мощности.
БАСТИОН Teplocom ST-222/500-И
Универсальный и лёгкий релейный стабилизатор с очень необычной формой пластикового корпуса. По внешнему виду напоминает закрытую белую чашку с рёбрами жёсткости на внешних панелях и вырезом сверху под розетку. На передней части находится трёхсекционный дисплей LED. Используется пассивная система охлаждения, когда горячий воздух выводится за пределы корпуса через решётчатые отверстия. Скорость срабатывания технической части не превышает 20 мс, а полная мощность аппарата – 222 ВА. Диапазон входных напряжений: 145 – 260 В. Учитывая, что конструкция аппарата не герметична, не рекомендуется включать его на морозе или в помещении, где влажность превышает 80%. Магазины реализуют данный аппарат за 2800 рублей.
Преимущества:
- Интересный дизайн.
- Защита от замыкания.
- Можно закрепить на стене (DIN-рейка).
- Защита IP20.
Недостатки:
- Короткий шнур подключения.
- Отсутствует вольтметр.
- Точность стабилизации – всего 9%.
Тип стабилизатора
Сам по себе прибор предназначен для стабилизации входного напряжения и выдачи его в сеть в виде 220 или 380 В (выходное напряжение). Выбор стабилизатора напряжения для газового котла начинается с подбора типа (конструктивного исполнения) устройства:
- Тиристорные и семисторные. Здесь переключение контактов выполняют полупроводники — тиристоры и семисторы. Они способны, как соединять цепь, так и размыкать ее. Благодаря этому можно подключать к прибору мощные потребители. В отличие от релейных моделей, тиристорные менее шумные при переключении контактов и имеют высокую точность срабатывания. Однако для них требуется дополнительное охлаждение, так как они сильно греются. Из-за такого дополнительного охлаждения устройства получаются более дорогими и громоздкими.
- Инверторные. Инверторные или «двойного преобразования» стабилизаторы являются лучшими в качестве передаваемого выходного напряжения. При помощи выпрямителя ток преобразуется из переменного в постоянный, а затем благодаря инвертору, обратно в переменный. Это позволяет получить высокоточный сигнал на выходе при плохом непостоянном сигнале на входе. Инверторные стабилизаторы отлично подходят не только для газовых котлов, но и для электроники и бытовых приборов. Главным их недостатком есть немаленькая стоимость, но этот момент не критичен, если нужно сохранить жизнеспособность котла и электроники. Из хороших и относительно недорогих можем посоветовать Бастион Teplocom ST-400 Invertor — хорошо работает с котлами разных производителей.
Электромеханические. Регулировка напряжения здесь осуществляется сервомотором, который двигает угольную щетку по обмоткам трансформатора. Такое конструктивное решение обеспечивает плавность переключения. Однако есть взаимосвязь между силой скачка и скоростью срабатывания: чем сильнее скакнуло напряжение, тем больше витков щетке нужно пройти по обмотке. То есть при больших скачках увеличивается время отклика. Если в вашей сети небольшие и нечастые скачки, тогда электромеханический агрегат вам подойдет. Например, можно купить Ресанта АСН-500/1-ЭМ. В противном же случае возьмите релейный или инверторный аппарат.
Комбинированные (гибридные). Это смесь релейных и электромеханических агрегатов. Небольшие скачки устраняет сервомотор, а от высоких защищает реле. Такие аппараты значительно лучше, чем чисто релейные или электромеханические. Однако стоят больше обоих. В наш рейтинг стабилизаторов напряжения для газового котла обязательно войдут комбинированные модели.
Также существуют еще феррорезонансные устройства. Однако они уже устарели и довольно редко используются в работе, поэтому на них останавливаться мы не будем.
Виды и функциональные особенности
Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.
Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.
Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.
Электромеханические стабилизаторы
В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.
1 – витки автотрансформатора.
2 – угольная токосъемная щетка.
3 – сервопривод.
Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.
Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.
Также, аналогичные приборы недолговечны по причине узлов трения и кинематики
Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности
Релейные стабилизаторы
Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.
1 – Выводы катушек.
2 – группа реле для переключения выводов.
Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.
Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.
Электронные стабилизаторы
Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.
Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.
Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.
Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.
Как подключить стабилизатор
Перед установкой ознакомьтесь с инструкцией и технической документацией устройства.
Аппарат располагается в сухом помещении с указанной в паспорте температурой.
Блок ставится вдали от горючих веществ.
Нельзя размещать прибор в закрытых шкафах, тумбах
Важно обеспечить нормальную циркуляцию воздуха.
Подключение к котлу проводится через розетку с заземлением.. Смотрите схему ниже:
Смотрите схему ниже:
Чаще всего защитное устройство ломается при длительной работе с низким напряжением (170 В). При подключении соблюдайте рабочее напряжение на входе.
Почему при работе слышатся щелчки
Этот вопрос часто задают пользователи на форумах. На это есть несколько причин:
- Щелчки слышны при неправильном подборе мощности. Когда значения энергии выходят за допустимые пределы, стабилизатор отключается. При этом слышится щелчок. Выход — подобрать подходящий прибор.
- Плохая пайка контактов. Чаще встречается в недорогих версиях. В процессе использования в месте пайки возникает трещина, что является причиной посторонних звуков.
- Механический тип оборудования. Во время переключения режима возникают щелчки.
Теперь вы знаете, на что обратить внимание при выборе, сравнили преимущества и недостатки, принцип подключения. Осталось разобраться с выбором модели, ее параметрами и стоимостью
Лучшие электронные стабилизаторы для газовых котлов
Энерготех NORMA 12000
Однофазный прибор, обладающий компактными габаритами. Пиковая мощность нагрузки 12 кВА (9,6 кВт) при коэффициенте полезного действия 97%. Корпус из металла покрашен в белый цвет и покрыт специальным порошком, который защищает его от коррозии. В комплект устройства разработчики положили кронштейн для настенного монтажа. Автоматический блок управления самостоятельно управляет компонентами при коротком замыкании и сильных перегрузках, возникающих в сети переменного тока. Прибор способен работать при низких и высоких температурах окружающей среды, если влажность воздуха не превышает 80%. На выходе пользователь получает значение в диапазоне 205-235 В, чего для котла, работающего на газе, вполне достаточно. Цена данной модели менее 32 тысяч рублей.
Преимущества:
- Входной диапазон: 120-260 В.
- 9 ступеней стабилизации и быстрая реакция (20 мс).
- Активная система охлаждения внутренних компонентов.
- Низкий уровень шума при работе.
Недостатки:
- Недостаточно информации отображено на дисплее.
- Существенный нагрев компонентов во время максимальной нагрузки.
- Вес комплектующих – около 30 кг.

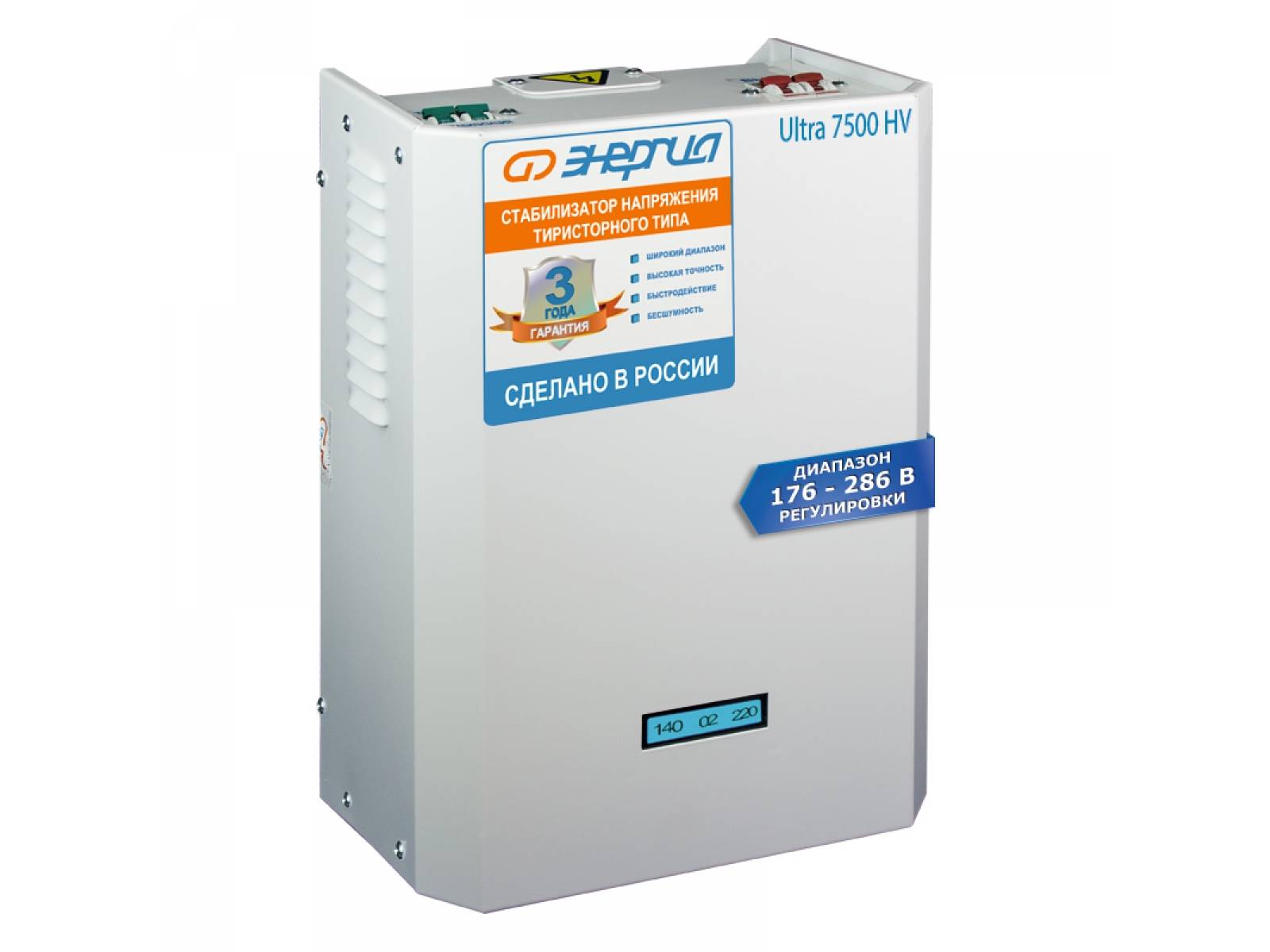

Энергия Classic 7500
Электронный аппарат российского производства с тиристорным переключением обмоток и 12-ступенчатой стабилизацией. Работает в сети 220 В и хорошо справляется со скачками напряжения по диапазону входного тока 125-255 В. Подключается к оборудованию при помощи клемм. Активная мощность прибора 5250 Вт при КПД в 98 процентов. На выходе стабилизатор выдаёт ток правильной синусоиды, с низкой долей помех, что обеспечивается работой системы мониторинга отклонений. Встроенный в корпус вентилятор способен охладить устройство даже в режиме высокой нагрузки, если температура воздуха не превышает 40 градусов. В качестве индикатора установлен вольтметр, отображающий показатели вольтажа на входе и выходе. Стоимость за комплект составляет 27 000 рублей.
Преимущества:
- Высокая точность выравнивания: 5%.
- Продвинутый сервис.
- Возможность крепить устройство на стене.
- Заявлен срок службы 60 000 часов.
- Защита от пыли по технологии IP20.
Недостатки:
Малоинформативный дисплей.

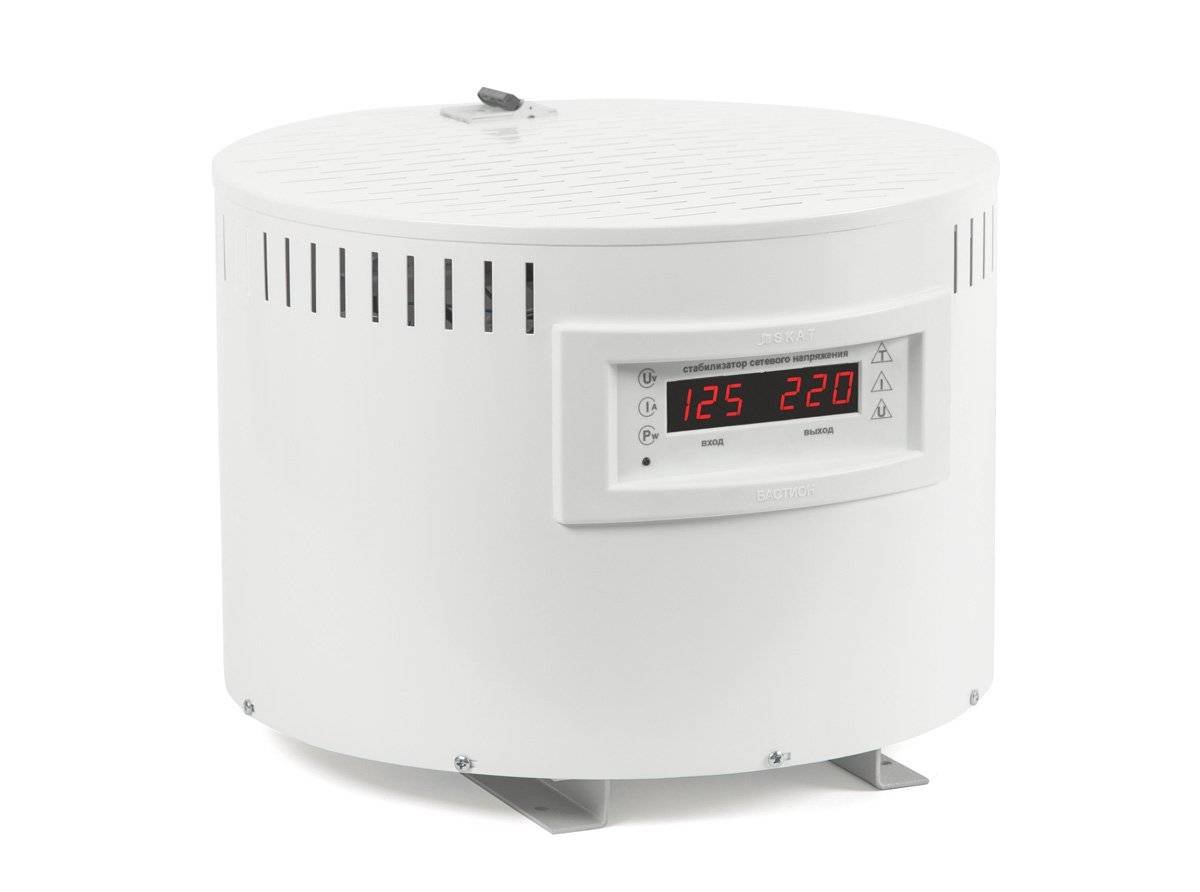

БАСТИОН SKAT STL-5000
Бытовой прибор невысокой мощности (3 кВА), обладающий 9 ступенями регулировки напряжения. Ввиду наличия круглого металлического корпуса устанавливается на пол при учёте, что температура воздуха в помещении не ниже, чем 10 градусов. Данному варианту от разработчиков из РФ присуща плавная и точная стабилизация при токе напряжением от 120 до 280 В и частотой 50 Гц. Ключи симисторного типа обеспечивают мягкое переключение обмоток и позволяют получить на выходе качественный синусоидальный сигнал. На дисплее отображаются такие данные, как реальное напряжение, мощность, частота на входе и выходе и другие показатели тока. Индикаторы извещают пользователя об активации аварийных режимов работы. Приобрести указанную модель можно за 20 тысяч рублей.
Преимущества:
- Скорость реакции: 10 мс.
- Защита от пожара и пыли.
- Широкий входной диапазон.
- Низкий уровень шума (около 20 дБ).
- Микропроцессорный блок управления.
Недостатки:
- Отсутствие настенного крепления.
- Пассивное охлаждение.
