Места под шампура и гриль-сетки для барбекю
Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.
Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.
Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.
Что нужно приготовить для работы?
Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.
✹ Инструменты для выполнения работы:
- углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
- сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
- рулетка и другие измерительные приборы помогут разметить заготовки;
- токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
- электродрель со сверлами по металлу;
- электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
- заклепочник вытяжного типа применятся для создания неразъемных соединений;
- карандаш и чертилка, а также мел помогут размечать заготовки;
- защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.
✹ Материалы для работы:
- баллон на 50 л газовой смеси;
- катаные уголки, профильные трубы;
- металлический прут диаметром 8…16 мм;
- метизы: саморезы, винты и болты с гайками;
- краска огнеупорная, жидкость для смывания загрязнений и жира;
- черенок от лопаты или иного садового инструмента.
Изготовление мангала из пропанового баллона: чертежи с размерами
Самый удобный вариант — это воспользоваться газовой горелкой, но вот не у всех она имеется дома. Зато болгарку найти намного проще. Нужно наметить границы, по которым вырезается крышка:

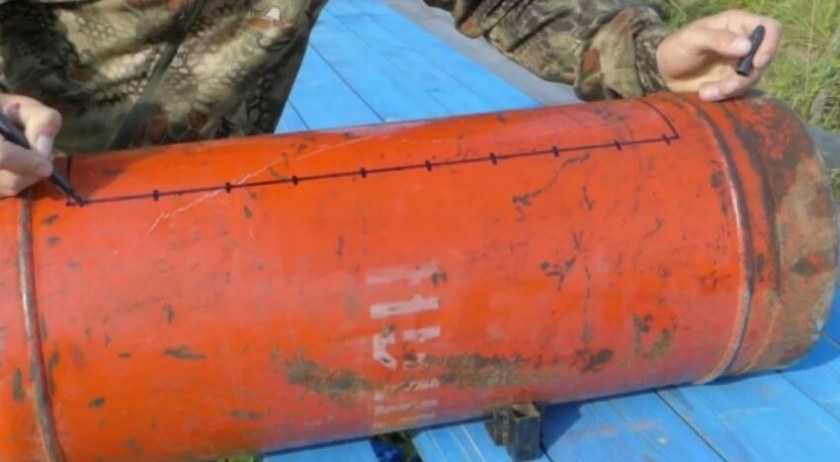

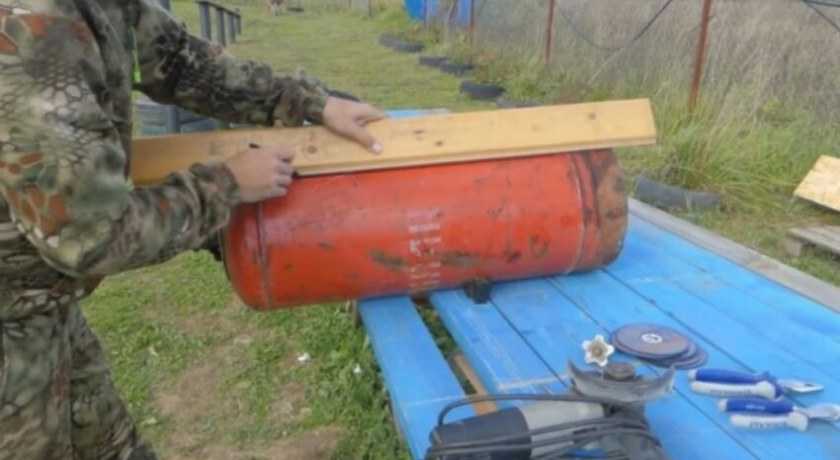

- Отступите от швов, которые соединяют дно и основание, не менее 5 см.
- Прочертите линию разреза.
- Пропил делаете от центра к краю. Если используется болгарка, то диск должен быть расположен под прямым углом к плоскости баллона.
Для работы потребуется несколько дисков, так как толщина стенок пропанового баллонов большая, да и температура немаленькая. Чтобы сэкономить материал, нужно проводить резку не полностью, оставляя небольшие участки. Впоследствии при помощи зубила перерубаете эти остатки стенки емкости.
Заранее прикиньте, какой высоты у вас будет конструкция. Упоминали, что в качестве декоративной подставки подойдет основа от швейной машинки. Но если таковой нет, делаете из труб ножки, прикрепляя их к днищу основания мангала. Первоначально крепите ножки с помощью болтов (резьба должна выходить наружу). При необходимости лишнюю часть болтов срезаете и окончательно ножки привариваете к основанию. Снизу привариваете к ножкам металлические планки, чтобы в трубы не попадала грязь.
Если не планируете использовать мангал на земле, то лучше сделать регулируемые ножки. Для этого к каждой привариваете гайки, чтобы их плоскости совпадали и были параллельны основанию, на котором планируется установка. В качестве регулятора выступят болты, закручиваете их до упора. После чего, в зависимости от основания, выкручиваете на несколько оборотов, добиваясь устойчивого положения конструкции. Аналогичная регулировка предусмотрена на стиральных машинках, ванных, холодильниках и другой бытовой технике.
Дрелью делаете отверстия под петли, фиксируете при помощи заклепок и привариваете.
В случае, если посадить только на заклепки, под действием высоких температур крышка рано или поздно отпадет.
Можно без петель — съемная крышка, устанавливаемая сверху на основание. Но предусмотреть придется 4 планки, которые не дадут ей проваливаться. В верхней части крышки делаете отверстия и устанавливаете одну или две ручки. Они должны изготавливаться из жаропрочных материалов. Самый простой вариант — металлический прут. Его выгибаете и привариваете с тыльных сторон мангала, чтобы можно было вдвоем при необходимости перенести конструкцию.
В качестве ограничителя подойдет отрезок трубы или уголка. Он не позволит крышке перекинуться в обратную сторону и завалить всю конструкцию с шампурами и мясом. Для фиксации можно использовать 1-2 отрезка цепи. При сборке сначала фиксируете все элементы конструкции при помощи струбцин. Благодаря этому не будет зазоров, внешний вид окажется привлекательным, даже несмотря на простоту.
Мангал из газового баллона своими руками сделать можно за 3-4 часа, если имеются все необходимые материалы и инструменты. Вот вам видео с пошаговой инструкцией и всеми размерами:
Пошаговая инструкция
Процесс изготовления мангала состоит из нескольких этапов.

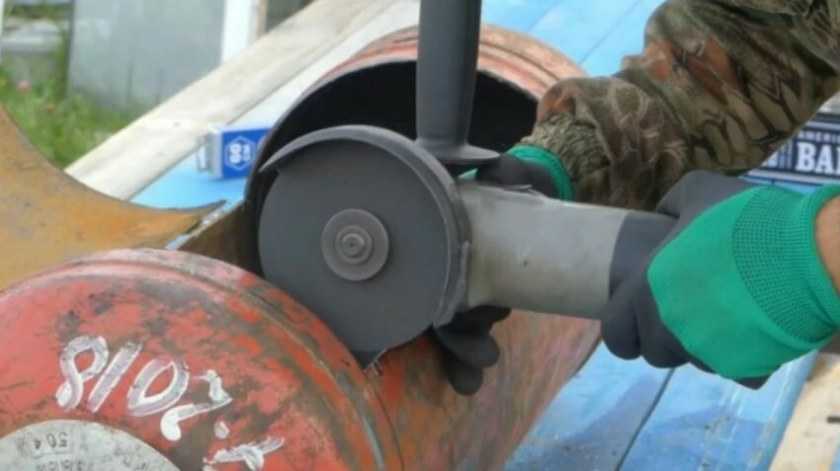

Распиливание. Баллон необходимо распилить на две половины. Делать это необходимо вдоль сварного шва, как можно ближе к нему. Боковые стенки лучше всего не отрезать. Они послужат хорошими заслонками от огня и будут способствовать поддержанию температуры. При распиливании старайтесь не повредить боковые кольца, ведь они будут служить опорой для крышки.
Распиливание баллона
Ножки. Высота ножек зависит только от вашего выбора. Можно прикрутить ножки от швейной машинки старого образца, а можно применить обрезки труб.
Ножки можно оснастить колесиками для удобства передвижения
Для крепления трубы необходимо просверлить четыре отверстия в донной части мангала, в которые вставляют болты таким образом, чтобы резьба была снаружи мангала. Их можно либо затянуть гайками, либо просто приварить. К верхней части труб приваривают гайки и прикручивают их к мангалу.

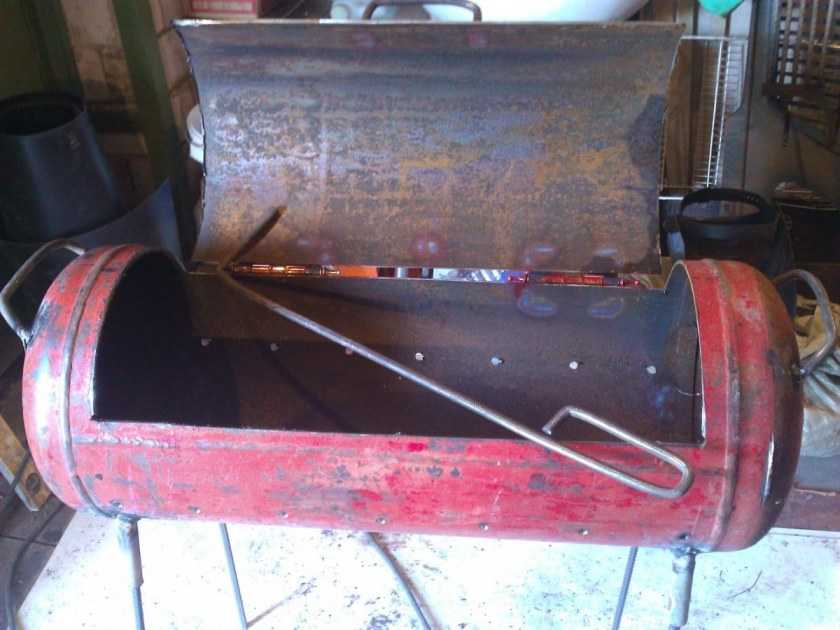

Установка крышки. Крышка на мангал крепится на петли, которые фиксируют заклепками и после этого приваривают. Можно сделать крышку съемной, если навесы направить в одну сторону. Приваривать петли обязательно, ведь под влиянием высоких температур заклепки могут просто вылететь. А вот для монтажа ручки на крышку мангала достаточно будет только болтов. Выбирая материал для ручки, помните, что он должен быть жароустойчивым. Дополнительно можно сделать ограничитель для крышки с помощью цепочек или уголка. В отверстие вентиля можно монтировать дымоход.
Крышку можно закрепить с помощью петель
Сборка. Чтобы мангал не деформировался под действием температуры, некоторые умельцы дополнительно приваривают уголок ко внутренним краям. Он укрепляет периметр и придает большую жесткость конструкции. Кроме того, он будет служить подставкой для решетки и шампуров. Для того чтобы золу не приходилось выгребать руками, в донной части мангала высверливают отверстия. При отсутствии уголков прорези для шампуров вырезают при помощи болгарки.
Совет. Для большей функциональности и удобства внутреннее пространство мангала можно разделить на две зоны. В одной части сделать подставки для решетки, а в другой разъемы для шампуров. Установите дополнительные фиксаторы на нескольких уровнях — это поможет вам регулировать высоту решетки над углями.
Последним штрихом будет окрашивание. Этот процесс необязателен и является личным делом каждого.

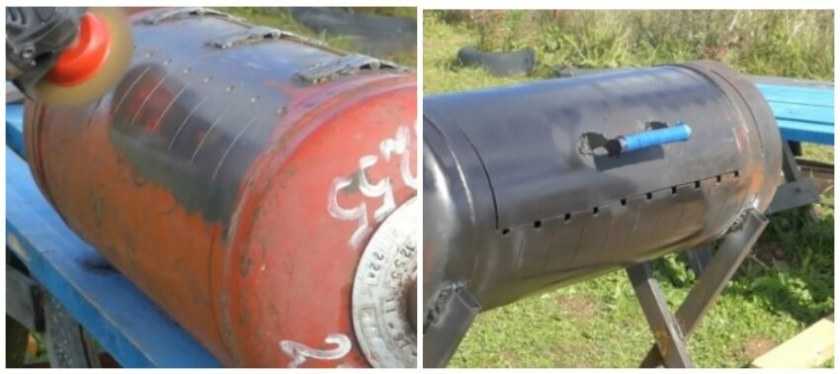

Выемки для шампуров сделайте с помощью болгарки
Что нужно приготовить для работы?
Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.
✹ Инструменты для выполнения работы:
- углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
- сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
- рулетка и другие измерительные приборы помогут разметить заготовки;
- токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
- электродрель со сверлами по металлу;
- электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
- заклепочник вытяжного типа применятся для создания неразъемных соединений;
- карандаш и чертилка, а также мел помогут размечать заготовки;
- защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.
✹ Материалы для работы:
- баллон на 50 л газовой смеси;
- катаные уголки, профильные трубы;
- металлический прут диаметром 8…16 мм;
- метизы: саморезы, винты и болты с гайками;
- краска огнеупорная, жидкость для смывания загрязнений и жира;
- черенок от лопаты или иного садового инструмента.
Необходимые материалы и инструменты
Чтобы соорудить печь мангал из пропанового газового баллона своими руками, понадобится 50-литровая емкость высотой около 1,2 метра. Такие габариты больше всего подходят для ракетной жаровни. Приобрести газовый баллон можно в любом специализированном магазине либо заказать на интернет-портале. В Интернете покупка выходит дешевле. Если планируется брать изделие в оффлайн-магазине, лучше отдавать предпочтение московским фирмам. Ведь в столице работают крупные компании, стоимость продукции у которых ниже средней цены по стране. К тому же такие организации нередко предлагают бесплатную доставку.
Для создания мангала горячего копчения потребуются такие инструменты:
- Дрель.
- Зубило.
- Молоток.
- Болгарка.
- Уголок металлический.
- Отвертка.
- Трубка металлическая.
- Дверные петли в количестве двух штук.
- Разводной ключ.
В среднем самодельная конструкция обойдется в сумму 2500 рублей. Это недорого, особенно если учесть, что готовый качественный мангал стоит не меньше 15000 рублей. Единственным минусом жаровни из газового баллона является повышенный расход топлива зимой. Ведь металл из-за малой теплоемкости быстро остывает. Посмотрите статью про печь для дачи.
Изготовление топки
В печи под казан и горизонтальном мангале-коптильне отсек под топку устраивается по умолчанию. Причем вертикальная печь позволяет устроить топку внутри себя, в то время как чертежи мангала из газового баллона горизонтального плана приветствуют врезание соответствующего отсека сбоку. Для этого придется использовать небольшой баллон емкостью до 20 л, чтобы готовая конструкция не наклонялась под тяжестью топки.
В небольшом баллоне разрезается среднее квадратное или прямоугольное отверстие для закладки дров. Также на дне топки высверливаются в несколько рядов крупные 10-14-миллиметровые отверстия, через которые зола будет сыпаться вниз.
Вообще устраивать отверстия на дне мангала и топки или удалять золу из соответствующих отсеков, когда они остынут – выбор лично каждого.
Сверлить отверстия надо сверлами по металлу. Причем сначала придется просверлить небольшие 6-8-миллиметровые отверстия, а затем – большие.
Вместо отверстий для выведения пекла в зольник можно устроить большой сквозной канал с сеткой. Главное, чтобы готовая конструкция под топку могла врезаться в ближайший мангал с газового баллона своими руками, который служит коптильней. Соответственно, для врезания надо проделать в двух изделиях отверстия.
Конструкция коптильни с топкой приветствует расположение двух тематических отсеков друг за другом. При этом топливник придется опустить на 20-30 см, чтобы поспособствовать лучшему копчению. К обоим отсекам привариваются по одному патрубку под крепежную трубу. Оптимальный диаметр последней – 10 см.
Техника безопасности при работе
В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.
Удаление газа и конденсата
Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.
Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.
Выпуск остатков газа из перевернутого баллона
Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра
Промывка водой
При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.
Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.
После этих мероприятий емкость разрезают болгаркой.
Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.
Увеличиваем КПД печи
Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются. Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.
Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало
в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходежелательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотретьбоковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;
Буржуйка в кожухе
Круглая печь с камерой дожига и кожухом с тепловой пушкой
• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;
Печь с коленами для дымохода
• пропускная способность дымовой трубы
должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощьюобдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздухадрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположеннымищелями и задвижкой . которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печиполосы из металла ;• если поставить на печь паруведер или металлический ящик с песком . то они будут накапливать тепло и хранить его даже после угасания печи;песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;
Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм
• печь, обложенная 1-2 слоями кирпича
. будет хранить тепло гораздо дольше;
• имеет значение и объем печи: чем больше площадь её стенок
. тем больше тепла они будут отдавать в помещение;•кирпичи или металлический лист . на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.
Видео по теме: Печь буржуйка своими руками
8f772c3fed439782b7a382d3001fa981.jpe
Мангал из бочки
Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.
Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона
Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.
Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.
Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.
Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура
Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.
Мангал из бочки с емкостью для угля
Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

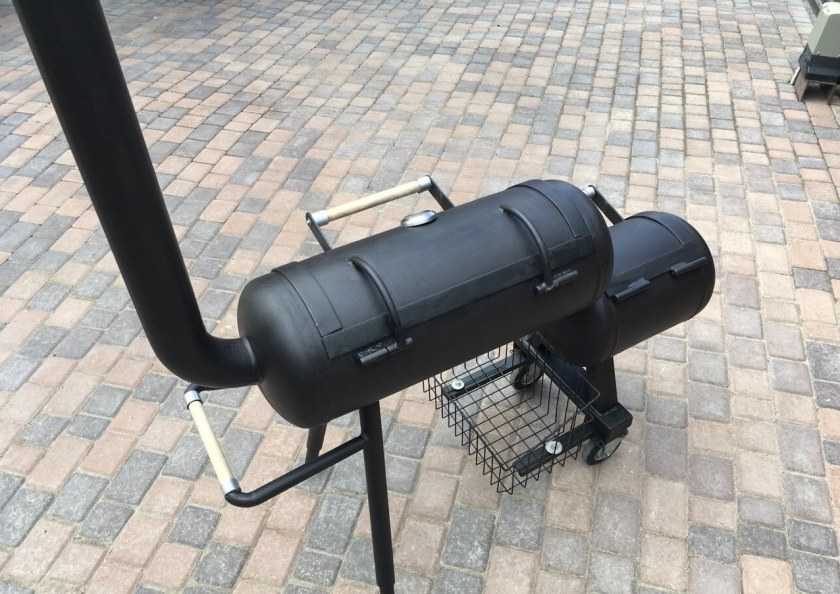

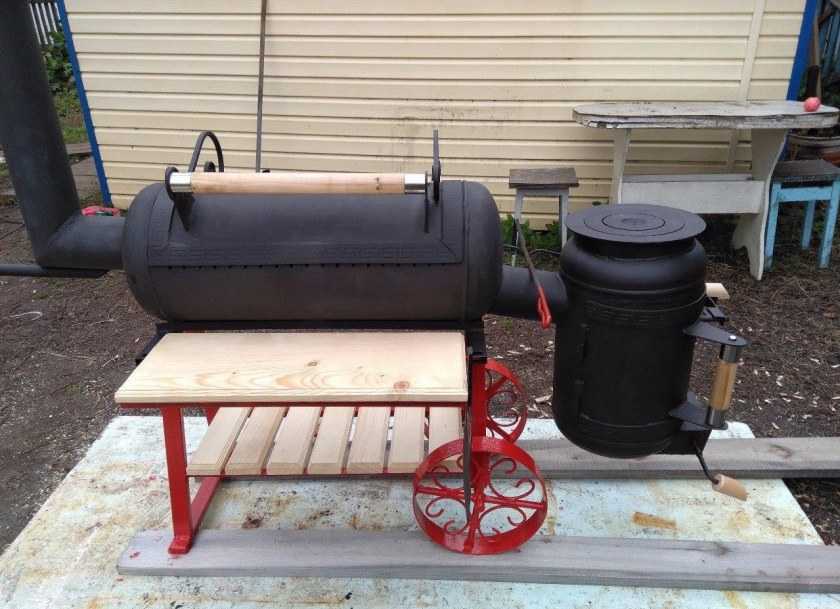

Мангал из пропановых баллонов с емкостью для угля или дров
Ножки и схема сборки

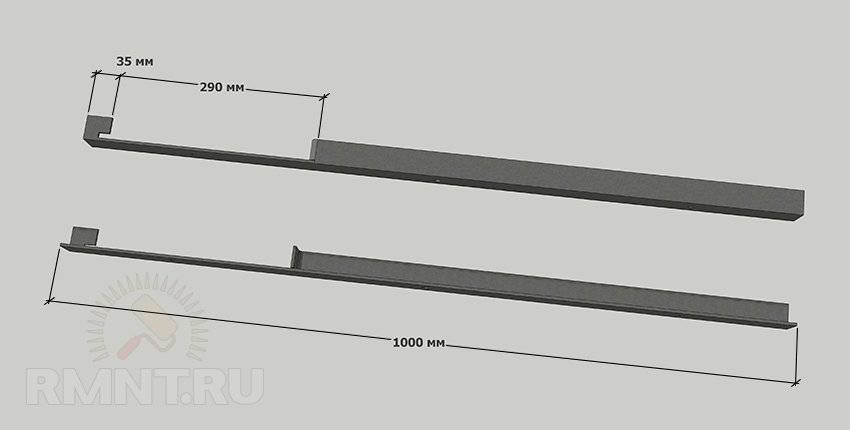

Ножки мангала изготавливаются из метровых отрезков 35 мм уголка. Для возможности установки на грунт низ каждой ножки обварен «пяточкой».
В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке, на 250 мм ниже, выполняется второй надрез, затем они оба соединяются продольным. В нижней части пропил продолжается еще на 40 мм. Получившийся «язычок» следует загнуть внутрь уголка, выровнять, прихватить снизу сваркой и обрезать выступающие излишки.
Вверху надрез продолжается ещё на 15 мм, но здесь его нужно расширить до 7–8 мм, то есть на толщину стенки мангала и полки уголка верхней рамки. Рекомендуется обрабатывать этот участок детали вручную напильником, подгоняя ширину пропила для плотного примыкания ножек к корпусу. После установки всех ножек нужно через отверстия на углах дна и рамки перенести на косынки внутри уголков, а затем засверлить по меткам отверстия 8 мм. Ножки нужно сложить «квадратом» и засверлить одно отверстие 10 мм по центру и два отверстия 6 мм в 150 см от краёв неразрезанной полки.
Собирается мангал так:
- В нижнюю рамку вкладываем дно.
- Устанавливаем стенки (короткие накрывают длинные).
- Вставляем верхнюю рамку зацепами за стенки мангала.
- Цепляем каждую ножку крюком за стенку, выравниваем и вставляем шплинт в отверстие.
После использования мангал можно собрать относительно лёгкой компактной стопкой. На дно укладывается перевёрнутая верхняя рамка с небольшим смещением. Поверх неё — короткие, затем длинные стенки, всё это накрывает перевёрнутая нижняя рамка. Теперь нужно положить сверху ножки, ориентируя торчащий пруток между ними.
В отверстия по центрам ножек предварительно вставьте другой 10 мм пруток, обе пары стяните шплинтами с резьбой. Поставьте сверху гнёт и приварите пруток, продетый в уголки, к стержню, закреплённому ко дну. Теперь, чтобы разобрать мангал, достаточно раскрутить шплинты и вытянуть уголки вбок, после чего вся стопка останется свободной.
Финальная обработка конструкции
Со временем гриль и сам приобретёт чёрный окрас, но для придания изделию эстетичного вида можно окрасить его на завершающем этапе изготовления. Покраска не только сделает приспособление красивее, а и убережёт конструкции от ржавчины и перепадов температур при попадании воды на раскалённую поверхность.

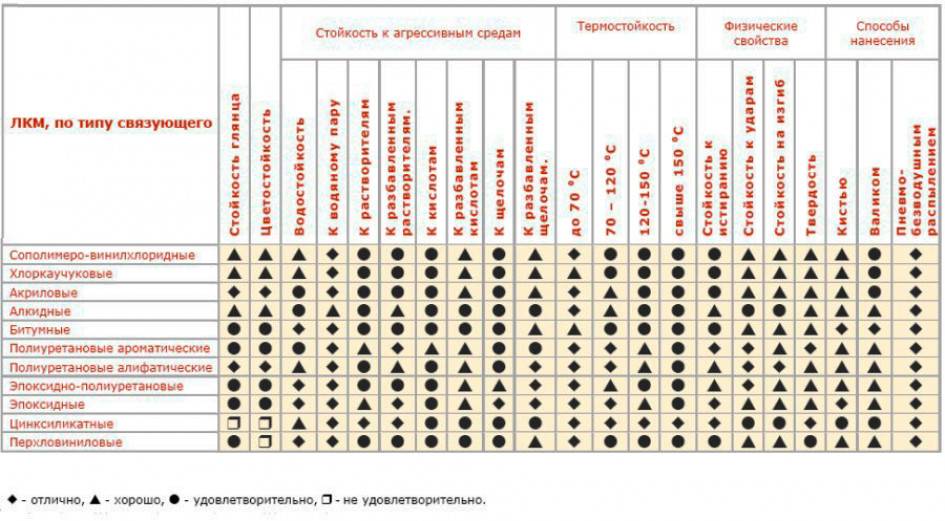

С этой целью покраски жаровни используются исключительно термостойкие краски. Выбор их на рынке лакокрасочных материалов достаточно широк, так что с этим проблем не будет. Окрасить гриль можно краской для глушителей, она отлично держится на металлических поверхностях и не утрачивает свойств в условиях высоких температур. Альтернативный вариант — применение краски для печей и каминов, также сохраняющей характеристики при сильном нагревании. Минусы использования таких красок заключаются в стоимости материала и сложности нанесения. Наиболее удобным вариантом в плане нанесения будет применение акриловой жаропрочной краски в аэрозоле — гриль можно равномерно прокрасить в считанные минуты, а самым дешёвым из доступных средств будет использование состава на базе битумных смол.
Виды красок:
- оксидированная, обеспечивает защиту от коррозии;
- порошковая используется, если после окрашивания подразумевается обработка посредством обжига;
- кремнийорганическая эмаль — наиболее удачный вариант для покраски гриля, не теряет свои свойства при нагревании до 600ﹾC.
Как покрасить гриль:
- поверхность зачищается перед покраской, для чего может использоваться крупнозерниста наждачная бумага;
- металл обезжиривается посредством спирта, растворителя или Уайт-спирита;
- краска перемешивается перед нанесением — её структура должна быть однородной, допускается использование растворителя, если она сильно густая;
- наносится состав в несколько слоёв, при этом следует давать каждому слою высохнуть (время зависит от разновидности краски).
Перед тем, как приступить к процедуре, следует позаботиться о защите — надеть защитные очки, респиратор и перчатки.
Следует учесть и температуру воздуха. Она не должна быть ниже 20 ﹾC или превышать 40 ﹾC, поскольку при показателях за рамками данного температурного диапазона краска будет или замерзать, или слишком быстро высыхать, что не позволит правильно выполнить окрашивание.
Теперь вы знаете, как сделать собственноручно гриль из газового баллона. Декорировать конструкцию можно на собственное усмотрение. Эффектно смотрится гриль в виде паровоза, в особенности, если в основе зафиксировать колёса, предоставив возможность для передвижения. При желании и финансовых возможностях можно использовать кованые украшения, которые послужат не только декоративными элементами конструкции, а и усилят прочность конструкции.
Из чего сделать опоры для мангала из газового баллона
На землю такую жаровню не положишь, соответственно, необходима опора. При этом она должна выдерживать высокую температуру – ведь корпус баллона при горении дров и углей нагревается до 600…700 градусов Цельсия. Соответственно, выбора падает на металл.
Самый простой способ – приварить ножки из трубы, уголка или полосы, связав их с помощью перемычек и раскосов в жесткую конструкцию.
Это один из самых простых вариантов. Два куска полосы, изогнутых по диаметру баллона, соединяющий из уголок и ножки из квадратной трубы. Для упрочнения и большей жесткости внизу ножки попарно скреплены фрагментами той же квадратной трубы, более длинный кусок соединяет боковые стороны.
Здесь конструкция более сложная – помимо основной рамы с решеткой внизу (для дров), имеется рама для боковой панели. Вся подставка сварена из трубы с сечением 20х20 или 25х25 мм. Чтобы баллон не смещался на плоской подставке, на верхнюю часть рамы наварены уголки.
Аналогичная подставка, но вспомогательная панель вынесена вперед.

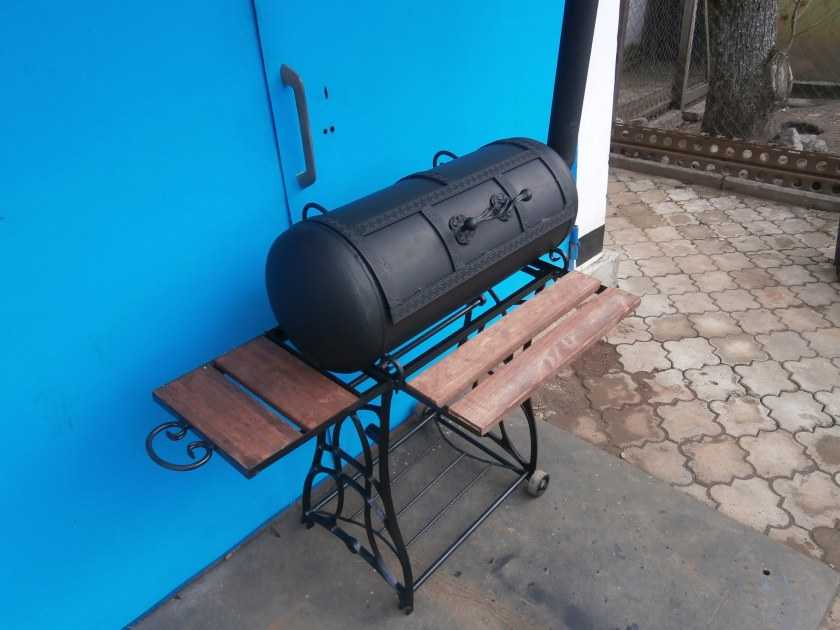

А это вариант поинтереснее – в качестве подставки использован пьедестал от старинной швейной машинки. Вес у такого изделия получается весьма солидный, легко переносить его с места на место не получится, поэтому в данном случае добавлены колеса.
Здесь также использована станина от швейной машины, но боковые части раздвинуты по длине баллона, рядом с педалью, ныне подставкой для дров, расположен второй баллон. Таким образом, в мангал можно использовать для горячего копчения. Модель дополнена коваными деталями – держателем для полотенец, поварских принадлежностей, щетки и прочего.

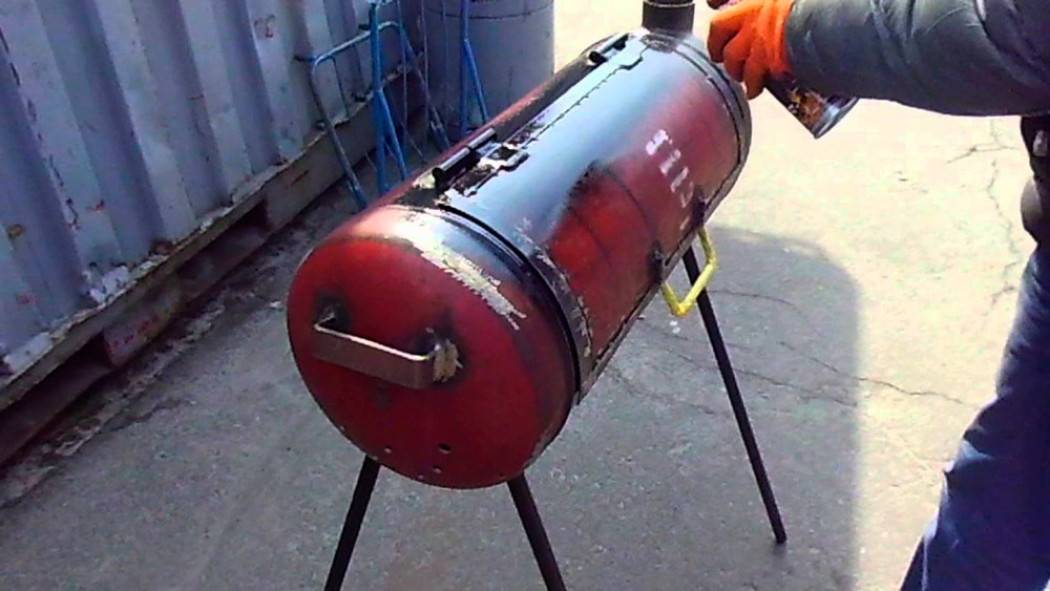

Мангал из автомобильного газового баллона, сделанный своими руками
Из емкости от ГБО получается компактная жаровня, которую можно легко переставить или перевезти. Объем работ при изготовлении мангала из автомобильного газового баллона меньший, потому что нет ни башмака, ни вентиля, которые нужно срезать.
Изготавливаем крышку:
- Располагаем корпус так, чтобы шов остался внизу.
- Извлекаем мультиклапан.
- От горловины отступаем 1 см, проводим линию крышки. Она будет заходить на 2 см за боковые швы с каждой стороны.
- Откладываем от первой линии еще 42 см, получаем вторую линию крышки.
- Делаем рез по первой линии.
- Привариваем петли.
- Вырезаем крышку полностью.
Работаем с корпусом:
- Подвариваем опорные кольца.
- Отрезаем и привариваем 2 планки для установки решетки внутри барбекюшницы.
- Делаем прорези и сверлим отверстия для шампуров и поддува воздуха.
- Устанавливаем ручку на крышку. Ее можно взять готовую или сделать из деревянной заготовки и прута.
- Нарезаем и привариваем ножки, упор для крышки.
- В крышку на место мультиклапана монтируем термодатчик.
По желанию дополняем ручками для переноски, разделочным столиком, дровницей, крышей или навесом.
Особенности газовых баллонов: на что следует обратить внимание
Газовые баллоны имеют различные размеры. Наиболее оптимальным для изготовления мангала можно назвать стандартный, диаметром 300 мм и длиной 980 мм. Однако следует понимать, что такой мангал будет стационарным, возить его с собой на природу не очень удобно. Поэтому рассматриваемые сегодня конструкции больше подойдут для частного дома, дачи или даже гаража.
Стандартные газовые баллоны для изготовления мангала найти несложно. Их можно приобрести на любой заправочной станции. Дело в том, что такие ёмкости имеют определённый срок службы, по истечении которого эксплуатация в качестве хранилища для газа не допускается. А вот для изготовления мангала отслужившая свой век ёмкость вполне подойдёт.
Вот такие газовые баллоны прекрасно подойдут для изготовления мангала ФОТО: sobitie.com.ua
Наглядные инструкции
Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.
Проще всего разрезать баллон пополам и использовать как обычный открытый мангал
Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв.

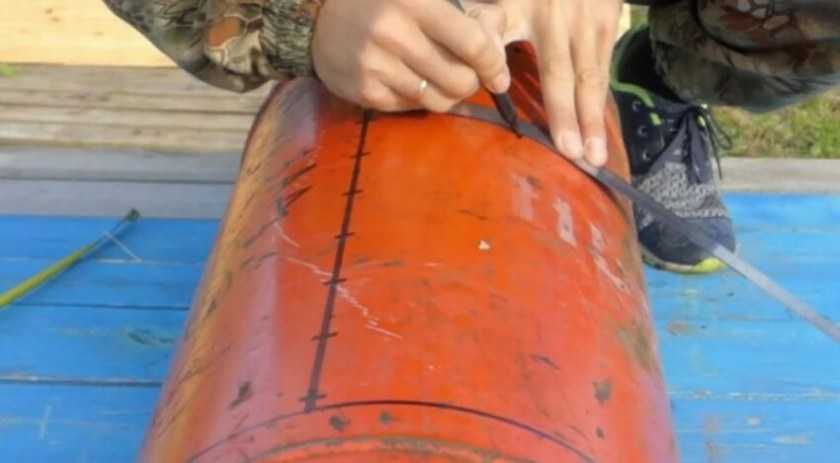

Разделка баллона

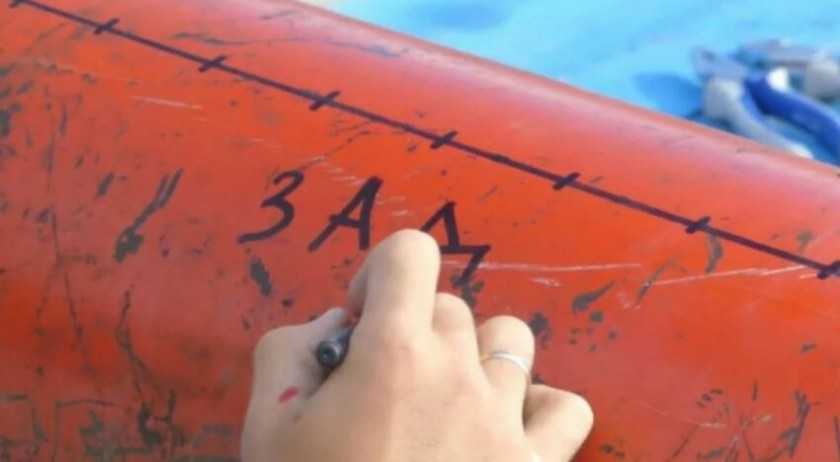

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

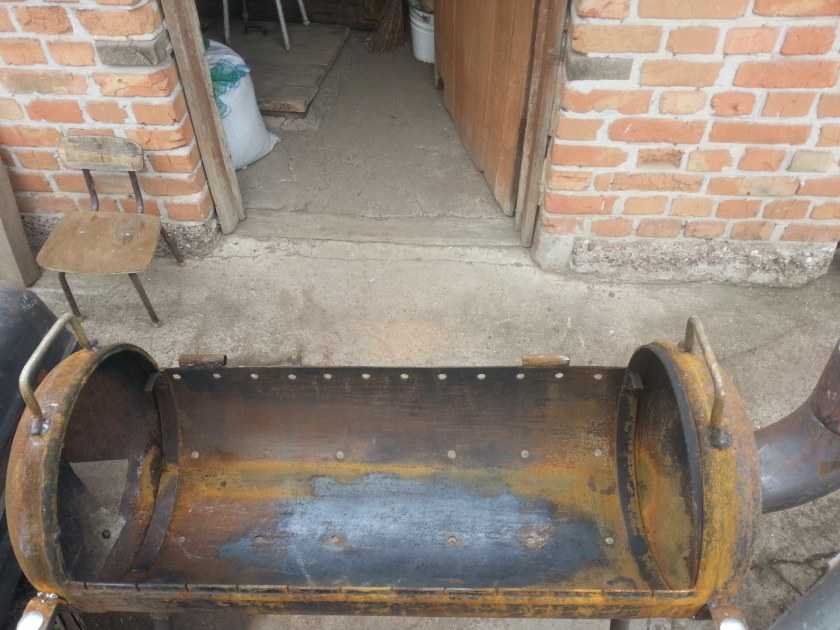

Так выглядит разрезанный баллон — заготовка для мангала
Ножки мангала
Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.
Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты
Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.
Установка крышки и ручки
Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.
Закрепите на мангале крышку с помощью приваренных дверных петель

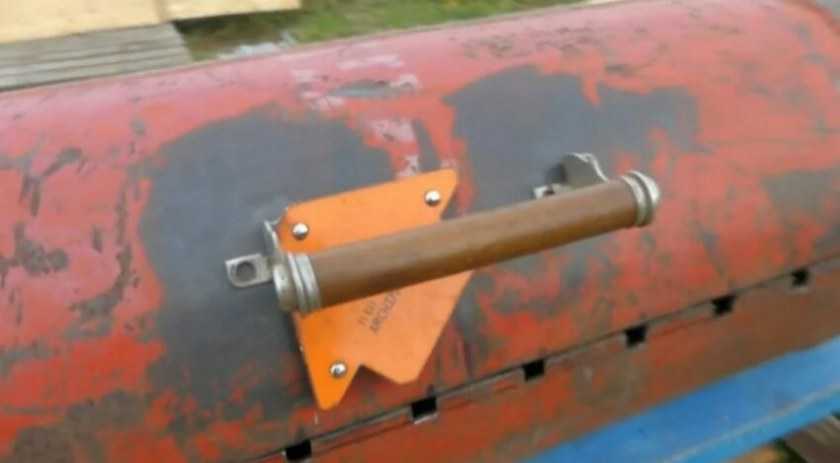

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.
Выбирайте для мангала удобные термостойкие ручки
Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».
Сборка
- Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.
Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась
- В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.
Проделайте в днище мангала отверстия

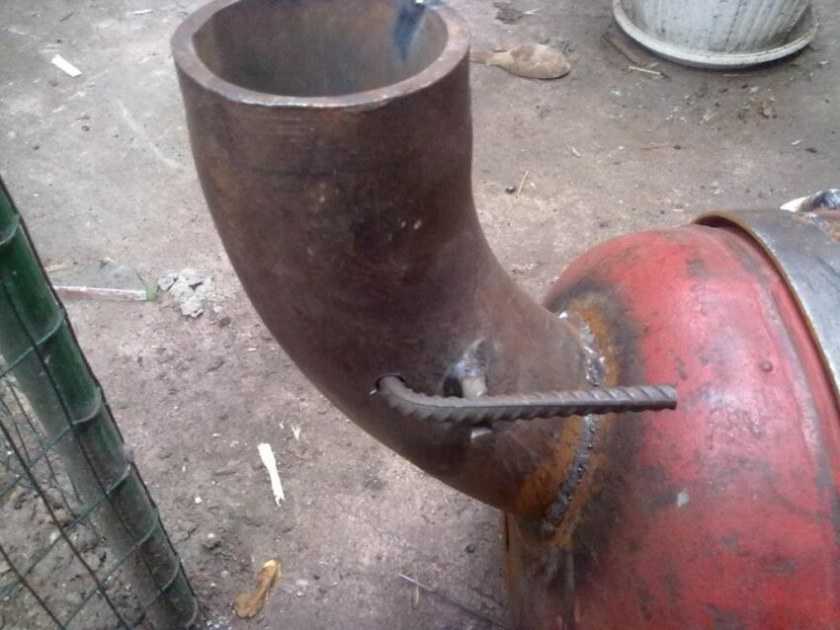

- В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.
Вмонтируйте трубу для вывода дыма
- Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.
Сделайте болгаркой прорези в стенках баллона для шампуров
Проверка тяги
Хоть готовую конструкцию рекомендуется завершать покраской, в преддверии нанесения декоративного слоя надо проверить тягу. Дело в том, что после подсоединения всех элементов из дымохода может не выходить дым.
Бывает так, что внутрь коптильни не поступает жар. Поэтому приходится разбирать конструкцию, чтобы:
- Расположить топку ниже коптильни на 20-30 см;
- Увеличить диаметр трубы;
- Очистить дымоход и соединительную магистраль от возможного налета;
- Установить изделие под открытым небом.
Последний пункт объясняется тем, что деревья и прочие высокие объекты, расположенные рядом с конструкцией, ухудшают тягу.
При качественной тяге можно переходить к обработке элементов снаружи и изнутри.
