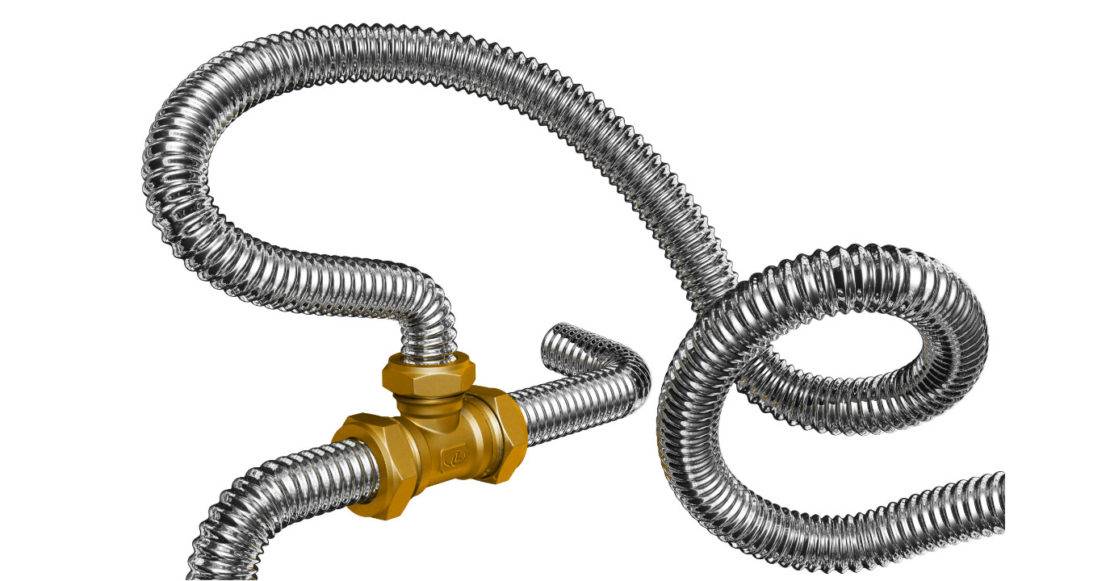

Выбор и монтаж металлической гофрированной трубы для отопления

Плюсы и минусы гофрированной трубы из нержавки

Благодаря своим высоким технологическим характеристикам и конструктивным особенностям, труба из нержавки становится все более популярной в частном домостроительстве. Конструктивные особенности, которыми обладает гофрированная нержавка, позволяют сразу решать несколько технических вопросов, что существенно упрощает монтаж отопительных систем. Гофрированные шланги из нержавеющей стали обладают следующими плюсами:

  • изгиб трубы можно осуществлять вручную, на любой радиус изгиба;
  • просвет шланга в месте изгиба не меняется (min. d изгиба равняется 3-х кратному R трубы);
  • трубы выпускаются в смотанных бухтах по 50 м погонных;
  • легкий и быстрый монтаж трубы с подключением к источникам тепла и нагревательным приборам;
  • небольшой коэффициент шероховатости снижает скорость заиливания и засора просвета шланга;
  • срок эксплуатации гофрированных трубопроводов ограничивается только состоянием запорной арматуры;
  • шланги имеют небольшой вес, низкий шумовой порог.

Здесь уместно сказать следующее. Возможность легко изгибать шланги в любом направлении, позволяет удешевить монтаж теплого пола, уменьшив количество соединений. Такая особенность играет существенную роль на надежности отопительного контура. К другим преимуществам, которыми обладает нержавеющая гофра, относятся стойкость материала к коррозии, способность переносить скачки давления и перепады температуры. Последний аспект особенно важен, если речь идет о прокладке отопительной системы в регионе с суровым климатом. Гофрированный нержавеющий шланг практически не боится разморозки.

Что касается давления, которое выдерживает труба, то параметры выглядят следующим образом:

  • max давление 50 бар;
  • max рабочее давление при t 110 °С составляет 15 бар;
  • max давление на разрушение (при температуре 20 °С) составляет 210 бар;
  • диапазон температур составляет от -50 градусов Цельсия до 110 градусов.

Насколько большой перечень преимуществ, настолько длинным оказался и перечень недостатков, которые характерны для этого материала. Особо следует остановиться на некоторых из них, важных и существенных с технической точки зрения. Нержавеющую гофрированную трубу отличает недостаточно устойчивая сопротивляемость механическим повреждениям. Такая деталь требует обеспечить трубопроводу, расположенному в открытом, доступном виде, необходимую защиту (кожух). Если укладывать трубопровод в открытом доступе, сильно пострадает эстетика интерьера.

Гофрированная труба сильно подвержена электрохимической коррозии. Предотвратить разрушение можно путем установки заземления и использования диэлектрических прокладок.

При монтаже теплого пола с помощью гофрированной трубы потребуется регулярно проверять надежность соединений. Немало важным является и высокий коэффициент тепловой передачи, которым обладают гофрированные шланги из нержавки. Теплоноситель, циркулирующий по нержавеющей трубе системы отопления, быстро теряет свою температуру, поэтому нержавеющий шланг лучше всего уложить в бетонную рубашку, которая и будет работать в качестве съемника тепла.

Все перечисленные недостатки имеют место, однако при грамотном подходе их можно легко устранить и превратить в определенные преимущества.

Монтаж трубопроводов из нержавеющей гофры

Процесс монтажа гофрированной нержавеющей трубы для водопровода включает следующие действия:

  1. Нарезку изделия на отрезки нужной длины. Делают это с помощью трубореза или ножниц по металлу. Перед началом работ измеряют расстояния между соединениями с учетом изгибов.
  2. Подготовку фитингов. Накидную гайку ослабляют разводным ключом. Гофру вводят в раструб переходника до упора. Гайку затягивают до закрепления изделия в фитинге.
  3. Формирование необходимой конструкции путем изгибания гофры. Элементы системы водоснабжения закрепляют на стене с помощью хомутов.
  4. Проверку герметичности. Для этого по трубопроводу пускают жидкость. Если течь не появляется, система пригодна к эксплуатации.

При выполнении монтажа соблюдают следующие правила:

  • нельзя соединять гофру из нержавейки с деталями, сделанными из материалов, поддающихся коррозии;
  • при соединении латунного фитинга со стальными подводящими трубами используют водяной фильтр;
  • при монтаже гофру нельзя перекручивать;
  • контакт нержавеющего материала с деталями из черной стали недопустим;
  • для фиксации рекомендуется использовать пластиковый крепеж;
  • при организации теплого пола применяют только целые трубы;
  • воздействие электричества на гофротрубу не допускается;
  • нельзя превышать предельно допустимое количество сгибаний.

Медные трубы

Трубы из меди выпускаются в двух вариантах: отожженные и неотожженые. Последнюю разновидность производят путем обработки руды до слитков практически 100% частоты. В процессе трубопроката материал значительно теряет эластичность, но приобретает при этом прочность. Внутренняя структура металла остается на прежнем уровне.

Отожженная труба производится по аналогичной технологии, но завершающим этапом обработки используется воздействие высокой температурой. После полного остывание материал начинает проявлять требуемые свойства.

Отличия отожженной и неотожженной медной трубы заключаются только в эксплуатационных характеристиках. Оба вида применяются при создании отопительной системой, канала водопровода и конденционера. Медь обладает важными свойствами – теплопроводность, бактерицидность, устойчивость к коррозии, что делает материал оптимальным для изготовления бытовых труб.

В современном производстве отожженных и неотожженных труб применяется технология полимерного покрытия, которая направлена на снижение теплопотери

Это важно для изделий, которые впоследствии станут частью системы горячего водоснабжения и отопления. Кроме того, на поверхности не образуется конденсат

Изделия из меди характеризуются гладкостью внутренних стенок, поэтому образование накипи и забивания диаметра практически невозможно в течение всего срока использования. Медные трубы отлично выдерживают высокие температуры, поэтому даже тонкие стенки способны выдержать достаточные нагрузки.

Применение гофрированной трубы

Сравнение гофрированной и обычной трубы

Главным критерием выбора гофры из нержавейки для отопления является ее качество и свойства исходного материала изготовления. Не допускается наличие внешних признаков деформации, заломов или следов коррозии. Но более сложным является проверка качества сварки – от него зависит долговечность эксплуатации. В среднем при соблюдении правил монтажа гофрированная труба из нержавейки для отопления может прослужить до 20 лет.

Также рекомендуется ознакомиться с сертификатами соответствия, которые должны быть у продавцов. Их наличие подтвердит качество и производителя. Дополнительные критерии определяются типом гофры:

  • С номерованной длиной. Фитинги должны быть в полной комплектации;
  • С произвольной протяженностью. Нужно проверять качество отреза. Края трубы не могут быть повреждены.

Каждая гофротруба из нержавейки для отопления имеет определенный диаметр. Он имеет стандартный размер, чтобы на конкретном участке магистрали не возникало дополнительное гидравлическое сопротивление. Для расчета объема теплоносителя, который может вместить труба из нержавейки для отопления в 1 м.п. можно воспользоваться данными из таблицы.

Внутренний диаметр, ммОбъем, л./м.п.Площадь (м²) 1 м.п.
150,2190,0646
200,4470,095
250,710,12
320,9820,15

Область применения гофры трубы нержавейки для отопления разнообразна. Помимо сложных участков магистрали она может устанавливаться и в других элементах отопления.

Теплые полы из нержавейки

Теплый водяной пол из гофрированной нержавейки

Главным свойством нержавеющей стали является высокий показатель сопротивления коррозии. Учитывая гибкость, большой температурный режим и показатели максимального давления чаще всего гофрированную трубу из нержавейки для отопления используют для организации теплого пола.

Преимуществом такой схемы является высокий показатель теплопроводности трубы. Она способна равномерно прогреть бетонную поверхность 10 см. стяжки. Для установки лучше всего использовать специальные маты с направляющими выемками.

Основные правила монтажа:

  • Расстояние между витками, при котором достигается максимальная эффективность – 20 см;
  • Не допускается перекручивание гофротрубы из нержавейки для отопления на отдельных участках. Таким образом возникает поверхностное натяжение, которое может привести к повреждению;
  • Не рекомендуется монтаж с помощью дополнительных полимерных кожухов. Они не увеличат прочность, но приведут к уменьшению теплоотдачи.

Порезку трубы из нержавейки для отопления можно делать с помощью «болгарки». Для этого нужно зафиксировать изделие с помощью струбцин или слесарных тисков.

Подвод к отопительным приборам гофрированной трубой

Подключение радиатора к системе отопления с помощью гофрированной трубы

Благодаря своей гибкости труба-гофра из нержавейки для отопления также может применяться для подключения радиаторов. С ее помощью можно минимизировать трудоемкость монтажа и уменьшить протяженность всей магистрали.

Одним из недостатков такого подключения является сложность изготовления узла байпаса. Установка запорной арматуры будет проблематично.

В отличие от системы теплого пола гофрированную нержавейку перед установкой в отопление нужно тщательно заизолировать. Большие тепловые потери снизят эффективность работы и приведут к неравномерному распределению тепловой энергии по всему дому.

Технология монтажа заключается в соблюдении следующих этапов:

С помощью болгарки или специального трубореза отрезается гофрированная труба из нержавеющей стали для последующей установки в отопление; Установка ранее подобранного фитинга. Для фиксации с поверхностью необходимо затянуть гайку

Важно контролировать усилие – возможно повреждение или деформация трубы; После окончательного монтажа проверяется герметичность узла. Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей

В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п

Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п.

В видеоматериале показано сравнение гофрированной металлической трубы с ее аналогами:

Достоинства и недостатки

Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:

Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии

В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами

Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:

  • Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
  • Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
  • Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
  • Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
  • Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
  • Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.

Плюсы и минусы гофрированной трубы для систем отопления

Преимущества профильной трубы для отопления состоят в следующем:

Для сгибания трубопровода не нужны никакие приспособления. Достаточно просто согнуть трубу руками. При этом ее просвет не сузится. Но стоит помнить, что наименьший диаметр изгиба не должен быть меньше трех сечений трубы, например, при сечении гофротрубы 1,5 см минимальный диаметр изгиба составляет 45 мм. Показатель зависит от просвета трубопровода. Его определяют в каждом случае отдельно.
Поскольку элемент можно гнуть, при устройстве разводки используют минимум соединений. Благодаря этому стоимость разводки уменьшается, а надежность и герметичность системы повышается.
Гофру продают бухтами по 50 м. Но можно заказать и более протяженный трубопровод.
Высокая коррозионная устойчивость нержавейки является ее главным достоинством. Однако трубопровод нужно заземлять для защиты от электромеханической коррозии. При скрытой прокладке разводки трубы укладывают в специальную оболочку, которая нужна для защиты от коррозии.
Гофротрубы из нержавейки выдерживают перепады давления и температуры. Магистраль способна выдержать даже процесс размораживания, что позволяет использовать ее в северных регионах.
Простоту и быстроту монтажа, а также демонтажа называют еще одним преимуществом материала. Для стыковки с отопительными приборами и другими участками используют латунные фитинги с силиконовыми или фторопластовыми уплотнительными кольцами. Соединения затягивают разводным или гаечным ключом, добиваясь нужной герметичности.
Внутренняя поверхность почти гладкая (коэффициент шероховатости равен 0,008). Это обеспечивает защиту от появления отложений и заиливания контура.
Гофра из качественного материала прослужит очень долго

Важно использовать надежные и долговечные фитинги.
К плюсам материала можно добавить малый удельный вес и отсутствие шума при циркуляции теплоносителя.
Стоимость трубопровода из гофрированных труб ниже, чем из медных элементов.

Недостатков у гофрированных трубопроводов тоже немало:

  • Материал плохо переносит механические повреждения. Из-за этого при открытой разводке трубы на некоторых участках укладывают в специальные защитные кожухи.
  • Внешне гофрированные магистрали менее привлекательные, чем элементы из металлопластика, полиэтилена и полипропилена.
  • Разводку собирают с использованием разъемных фитингов, а не сварки, поэтому велика вероятность появления протечек в месте соединения. Из-за этого нужно следить за опасными участками и периодически менять прокладки.
  • Гофрированная поверхность труб хорошо собирает пыль, а убрать ее не так легко. Для этого используют щетку, а не тряпку. В связи с этим гофротрубы лучше укладывать в специальных коробах или использовать скрытую прокладку.
  • Элементы подвержены электрокоррозии, потому что сталь хорошо проводит электрический ток и не имеет устойчивости к некоторым химическим веществам. Для решения проблемы магистраль заземляют, устанавливают диэлектрические прокладки и защитные экраны, нейтральные к агрессивным средам. При этом химический состав жидкости внутри отопительной системы можно контролировать.
  • Сталь обладает высокой теплопроводностью, поэтому при транспортировке теплоносителя теряется часть тепла. Для защиты от этого разводку изолируют. Однако в высокой теплопередаче есть одновременно и плюс, ведь из трубы можно сделать отопительный прибор.

Многие недостатки материала можно устранить благодаря используемым мероприятиям. Трубы из гофры приобретают популярность ввиду их многочисленных достоинств.

Популярные производители труб с гофром

На российском рынке в основном представлены компании из Южной Кореи:

  • Kofulso. Безусловно самая известная компания в своем роде. Профессионалы говорят, что она производит изделия наилучшего качества, да и появилась фирма на рынке самой первой. Такая популярность не могла не сказаться на стоимости продукции, но она стоит того.
  • Lavita. Изделия этой компании служат достаточно хорошо, однако иногда возникают проблемы с фитингами (2-3 раза на 100 экземпляров). В некоторых случаях при затяжке кольцо из металла прорезает стенку, но и стоят эти трубы дешевле первого варианта.
  • Hydrosta. Стоит примерно столько же, сколько и Lavita. От владельцев поступают жалобы на фитинги, они протекают примерно в 5-7 разах на 100 штук.
  • Neptun. Довольно новая компания на нашем рынке, полноценных отзывов о ней пока что нет.
  • Meibes. К качеству продукции этой компании претензий нет, но цена изделий слишком высокая при таких же параметрах, что и у других производителей.

Есть у гофрированных труб один неявный плюс: пока что их не подделывают. Скорее всего, это происходит из-за того, что для производства требуется специальное оборудования, а технология изготовления достаточно сложна. С другой стороны, рынок нержавеющих труб с гофром только начал развиваться и ажиотажа на эти изделия пока что не наблюдается.

Монтаж панельных радиаторов отопления

Монтаж панельных радиаторов отопления обладает своими особенностями. Внутренняя конструкция металлических ребер позволяет увеличить уровень теплоотдачи. При изготовлении радиаторов используется сталь, которая позволяет увеличить конвекцию. Чем больше площадь ребра, тем выше коэффициент полезного действия. Радиаторы быстро прогревают помещение, поскольку теплоноситель способствует быстрой циркуляции воды. Поэтому, стальные радиаторы являются самыми эффективными приборами. Перед монтажом следует сделать проект и разметку. Большое значение при монтаже имеет положение, поскольку оно влияет на срок эксплуатации. Нужно точно рассчитать расстояние от поверхности батареи до стены. Оно должно находиться в пределах от 3 до 5 см

Важно предусмотреть объем скапливаемого воздуха в системе отопления. Панельные радиаторы могут крепиться к стенам или устанавливаться на ножках

Главная задача мастера заключается в установлении грамотной разметки. После этого, монтаж радиатора производится очень быстро.

Для отопления квартиры и дома

Как и говорилось в самом начале, все материалы подходят в равной степени для обустройства систем отопления, у полимерных имеется ограничение в температурном режиме. Выбор следует делать на основании таких показателей, как удобство эксплуатации, эстетичность решения и экономическая выгода, особенности монтажа, долговечность.

Квартира с подключением к централизованной системе отопления

В этом случае есть целый ряд проблем:

  • Вода в системе плохого качества;
  • Не всегда точно известно, как циркулирует вода в системе;
  • Температура воды может существенно меняться и превышать допустимый предел;
  • Давление хоть и нормируется, но может падать или наоборот расти, притом в разы;
  • Большой шанс возникновения гидроудара.
  • Наличие блуждающих токов и наличие потенциала на трубах радиаторах и теплоносителе по отношению к окружающим конструкциям.

Стальные трубы не могут гарантировать долговечность, они быстро проржавеют и замусорятся, что хорошо видно по старым контурам отопления в большинстве домов. Наличие блуждающих токов усугубляет ситуацию.

Металлопластик и сшитый полиэтилен при внешней прокладке сложно выровнять, будет выглядеть не эстетично. Но это хороший вариант для любого вида отопления.

Полипропилен неплохое решение. Он прочен, выдерживает большое давление и способен перенести без потерь гидроудары. В наиболее распространенных типах котельных центрального отопления температура воды не превышает 90оС. Грязный теплоноситель не сказывается на трубах, проблема с токами решается сама собой.

Медь не подходит. Не соблюдается правило, исключающее гальванические пары. Стальные трубы, находящиеся в системе дальше медных по ходу течения воды, очень быстро разрушатся. К тому же если есть возможность установить медь в квартире, то вполне разумно установить и автономный котел отопления, который займет даже не большую часть требуемого бюджета.

Гофрированная труба является претендентом, если бы не блуждающие токи. Если установить гальваническую развязку в виде куска полипропиленовой трубы, то проблема частично решается, но не полностью. В остальном гофротруба идеально подходит для замены труб в квартире под центральную систему отопления.

Частный дом, автономное отопление

Основное преимущество автономной системы – это полный контроль температуры и давления. Так что в этом случае следует рассматривать различные варианты подключения радиаторов и формирования, например теплых полов.

Теплый пол и стены

Металлопластиковые трубы или сшитый полиэтилен идеально подходят. Только они обеспечивают подключение контуров с минимальным количеством соединений, обладают достаточной гибкостью и их можно замуровывать в стены и бетонную стяжку без опасений.

Радиаторное отопление с двухтрубным скрытым подключением

Аналогично первому случаю для скрытой прокладки подходят металлопластик, сшитый полиэтилен и гофрированная стальная труба. Под обшивку гипсокартоном или другим листовым материалом на каркасной основе подойдет медь, при условии нахождения всех точек соединения и переходов в доступных для осмотра местах.

Радиаторное отопление с внешним монтажом

В этом случае лидерство среди полимерных труб берет металлопласт или сшитый полиэтилен. Полипропилен выглядит привлекательней и ровней, при этом способен выдержать большие нагрузки, прост в монтаже и не требователен в обслуживании.

Естественно подходит медь для обустройства не только эффективного, но и презентабельного отопления.

Стальные трубы требуют защиты лакокрасочными изделиями, однако все равно могут успешно использоваться в автономном отоплении. Хоть и не так долго, как другие варианты. Тем более добавится задача – регулярно проводить техобслуживание и профилактику системы.

Как видно, определенного и безоговорочного лидера среди труб для отопления попросту нет, но какие трубы лучше для подходят для отопления мы можем. Если не оглядываться на финансы выбор падает на металлопласт, сшитый полиэтилен или медь, а намного бюджетным вариантом является полипропилен, но со своими недостатками.

Монтаж трубопроводов из нержавеющей гофры

Монтаж трубопровода, выполненного из гофры, не представляет каких-то особых сложностей. Для этого не нужно быть большим экспертом. Фитинги, которые требуются для того, чтобы соединить трубы для водопровода, должны в полной мере соответствовать тем спискам, которые и были рекомендованы производителем гофрированного изделия. Если же купить более дешёвый элемент, то может возникнуть чрезвычайная ситуация.

Процедура монтажа (установки) системы выполняется точно так же, как и у изделий из иных материалов, однако времени на монтаж придётся потратить куда меньше. Гофрированные водопропускные трубы исключительно прочные, поэтому во время монтажных работ можно не беспокоиться, что им будут нанесены повреждения.

Советы по монтажу и эксплуатации

Все нержавеющие трубы для водопровода можно использовать лишь при соблюдении определённых правил и норм. У изделий из гофры их достаточно много. О чём именно идёт речь?

  1. Монтаж допустим лишь после того, как трубы будут проверены на предмет наличия каких-либо дефектов. Никакие перегибы, трещины или вмятины никак не допускаются.
  2. Не стоит пользоваться фитингами, которые были сделаны из материала, который подвержен процессу коррозии. Если нужно установить стандартные не подводящие трубы, которые сделаны из чёрного металла, то нужно озаботиться установкой водяного фильтра. Он должен быть установлен прямо перед фитингом.
  3. Во время проведения монтажных работ не стоит перекручивать материал. Даже малейший контакт чёрного металла и трубопровода недопустим. В противном случае печальные последствия не заставят себя долго ждать.
  4. Когда приходит время закреплять гофру, то для этого нужно использовать элементы, выполненные из нержавейки. Для того, чтобы фиксация была максимально надёжной, требуется пользоваться крепёжными деталями, которые сделаны из пластика. Не будут лишними и специальные крепления, сделанные из цветных металлов. Они смогут придать дополнительную эластичность коммуникациям.
  5. Никакие дополнительные соединения не потребуются, если трубы будет установлена в системе, предназначенной для обогрева пола. Никогда и ни при каких обстоятельствах не стоит пытаться каким-то образом воздействовать на элементы из нержавейки током. Ни к чему хорошему это не приведёт.
