Теполовой насос для отопления: принцип работы и преимущества использования

Принцип работы теплового насоса

Объясняя принцип действия теплового насоса, люди часто вспоминают холодильник, где в радиатор на задней стенке сбрасывается тепло, «снятое» с продуктов в камере.

Принцип работы теплового насоса, как холодильника: решетка на его обратной стороне греется, морозилка – охлаждается. Если мы удлиним трубки с фреоном и опустим их в ванну, то вода в ней будет охлаждаться, а решетка холодильника – нагреваться; холодильник будет перекачивать тепло из ванны и греть помещение.

По этому же принципу работают и кондиционеры, и тепловые насосы. Работа приборов основана на цикле Карно.

Теплоноситель движется по грунту или воде, в процессе «снимая» тепло и повышая свою температуру на несколько градусов. В теплообменнике теплоноситель отдает накопленное тепло хладагенту, тот становится паром, поступает в компрессор, где поднимается его температура. В этом виде он поставляется в конденсатор, отдает тепло теплоносителю ОС дома, и охладившись, снова превращается в жидкость и поступает в испаритель, где нагревается от новой порции нагретого теплоносителя. Цикл повторяется.

Мы разберем это на конкретном примере нашего пользователя, который сделал тепловой насос своими руками.

Тепловые насосы работают на энергии природных источников тела:

Собирать тепло с грунта (ниже глубины промерзания его температура всегда около +5 — +7 градусов), можно двумя способами:

  • горизонтальный грунтовый коллектор
  • уложенные горизонтально разными способами трубы.

По трубам течет «рассол» — на FORUMHOUSE часто используют пропиленгликоль, который забирает тепло земли, передает его хладагенту, и остыв, снова отправляется в грунтовый коллектор.

Горизонтальный грунтовый коллектор – самый дешевый способ получения энергии для работы теплового насоса. Проблема в том, что он занимает большую площадь. Чтобы обогреть дом 100 кв.м. потребуется около 5 соток на участке, и над коллектором нельзя будет возводить капитальных строений и сажать деревья с мощной корневой системой.

Люди с небольшими участками вынуждены использовать более дорогой способ – вертикальный грунтовый зонд. Это целая U-образная труба, опущенная на большую глубину (около 150 метров), или несколько таких труб, заглубленных на 20 метров (в итоге это получается дешевле и не требует получения разрешения).

Для экономии места можно бурить маленьким буром много неглубоких скважин. Получится дешевле чем бурить одну большую.

Также для работы теплового насоса используется вода – или из открытого водоема, или из скважины.

Способ устройства теплового насоса для отопления дома «вода- вода» считается самым выгодным (нет расходов на бурение и прокладку траншей), но только если дом, в котором будет установлен тепловой насос, стоит на берегу, не дальше, чем в 50 метрах от водоема. В этом случае трубопровод с «рассолом» опускается на дно реки — и все.

При втором способе необходимо пробурить две скважины: из одной вода будет поступать к тепловому насосу и передавать ему свое тепло, а во вторую будет отправляться уже «отработанная», остывшая вода. Расстояние между скважинами должно быть не менее 20 метров.

Тепловые насосы «воздух-воздух» эффективны только в южных регионах, где температура зимой не опускается ниже -5 градусов.

Методика расчета мощности теплового насоса

Помимо определения оптимального источника энергии, потребуется высчитать необходимую для обогрева мощность теплонасоса. Зависит она от величины теплопотерь здания. Произведем расчет мощности теплового насоса для отопления дома на конкретном примере.

Для этого используем формулу Q=k*V*∆T, где

  • Q — это теплопотери (ккал/час). 1 кВт/ч = 860 ккал/ч;
  • V — объем дома в м3 (площадь умножаем на высоту потолков);
  • ∆Т – отношение минимальных температур снаружи и внутри помещения в самый холодный период года, °С. Из внутренней tº вычитаем наружную;
  • k — обобщенный коэффициент теплопередачи здания. Для кирпичного здания с кладкой в два слоя k=1; для хорошо утепленного здания k=0,6.

Таким образом, расчет мощности теплонасоса для отопления кирпичного дома в 100 кв.м и высотой потолков 2,5 м, при перепаде ttº от -30º на улице до +20º внутри, будет таковым:

Q = (100х2.5) х (20- (-30)) х 1 = 12500 ккал/час

12500/860= 14,53 кВт. То есть, для стандартного кирпичного дома площадью 100 м понадобится 14-килловатное устройство.

Выбор типа и мощности теплонасоса потребитель принимает, исходя из ряда условий:

  • географические особенности местности (близость водоемов, наличие грунтовых вод, свободного участка под коллектор);
  • особенности климата (температуры);
  • тип и внутренний объем помещения;
  • финансовые возможности.

Учитывая все вышеизложенные аспекты, вы сможете сделать оптимальный выбор оборудования. Для более эффективного и правильного подбора теплового насоса лучше обратиться к специалистам, они смогут сделать более подробные расчеты и предоставить экономическую целесообразность установки оборудования.

Теловой насос собственными руками

Несмотря на все плюсы оснащения жилища тепловым насосом, стоимость всей системы далеко немаленькая и может достигать нескольких тысяч американских долларов. Однако, всю систему можно создать своими руками. Чаще всего для этого будет достаточно компрессора, нескольких пластинчатых теплообменников, осушительного фильтра, ТРВ и нескольких других компонентов. В качестве хладогента можно использовать сжиженный газ фреон R22. Всех данных комплектующих вполне хватит для создания системы, которая обеспечит теплом трехуровневый дом на 300 квадратных метров.

Для начала на участке вокруг дома необходимо проложить два контура ПНД-трубы по 450 метров и один контур на 600 метров. Конец 600-метрового контура нужно опустить в ближайший проточный водоем. Дополнительно к системе нужно смонтировать вентиляцию, которая будет подогревать теплоноситель до рекуператора. В летнее же время вентиляции будет использоваться для охлаждения помещений. Примерно, вся указанная система «накрутит» за три года на 300 квадратах жилой площади около 39 000 киловат. Экономия на лицо.

Коэффициент эффективности

Именно этот параметр позволяет сопоставить эффективность установок различного типа, чтобы определить оптимальный вариант. Данный термин является тем самым КПД. Рассчитывается эффективность как отношение вырабатываемого количества энергии и потребляемому. Под потреблением стоит понимать электроэнергию, затраченную на запуск системы и расходуемую в процессе ее работы. Независимо от времени года для водяных модификаций коэффициент эффективности равен 5.

Другими словами, если устройство потребляет, скажем 2 кВт в час, то установка выдает до 10 кВт час, но уже в виде тепла. Геотермальное отопление частного дома менее эффективно, так как коэффициент равен 4,0-4,5. В случае с воздушным типом определяющим фактором является температура окружающей среды. Так при нуле он равен 3,5. Если же она снизится до -20 град. то эффективность будет равна 1,5. Именно нестабильность в последнем случае является фактором низкого спроса на устройства воздушного типа. А все больше людей отдают предпочтение «золотой» середине – геотермальным агрегатам.

Часто поставщики оборудования указывают в техническом описании КПД в процентах. Этот маркетинговых ход не должен ввести вас в заблуждение. Если, например, имеет место характеристика эффективности в 400%, то это означает, что коэффициент равен 4. Иными словами при потреблении 1 кВт*ч электроэнергии отопительная система способна вырабатывать до4 кВт*ч. То есть величину, указанную в процентах необходимо разделить на 100. Это и будет отношение потребления к «выработке».

Тепловой насос своими руками. Сборка и установка

Конечно, первичные вложения на организацию отопления дома согласно этой технологии весьма высоки. Поэтому у многих обывателей, заинтересовавшихся этой сверхэконмичной системой, возникает желание хоть немного сэкономить, соорудив ее самостоятельно.

Для этого нужно:

  • Приобрести компрессор. Подойдет любой работоспособный агрегат от бытовой сплит-системы кондиционирования.
  • Соорудить конденсатор. В самом простом случае в качестве оного может выступать обычный бак из нержавейки, объем которого составляет 100 литров. Он разрезается напополам, внутри его монтируется змеевик из медной трубы малого диаметра. Толщина стенки змеевика должна быть не ниже одного миллиметра. После раскрепления змеевика необходимо обратно сварить бак в целостную конструкцию, соблюдая условия герметичности.
  • Собрать испаритель. Это может быть и пластиковая 60–80-литровая емкость с вмонтированной в нее трубой на ¾ дюйма.
  • Для организации внешнего контура, расположенного в грунте, лучше использовать современные металлопластиковые трубы – они намного более долговечные, нежели классические металлические и монтаж их гораздо надежнее и быстрее.

Смотрите видео о монтаже теплового насоса Daikin Altherma:

https://youtube.com/watch?v=cxvo20IUv7I

На этом монтаж теплогенерирующей установки заканчивается. Можно пользоваться всеми ее преимуществами, главным из которых является низкое потребление энергоресурса – электроэнергии при значительной мощности теплогенерации.

Применение геотермального насоса для охлаждения

Некоторым производителям удалось интегрировать функцию кондиционирования. Такие модели стоят дороже, но нет необходимости нести дополнительные затраты, ведь нужно покупать кондиционеры для всех комнат. Если же такой опции изначально не предусмотрено, делают гидравлическую развязку, что также требует капиталовложений.

Охлаждение происходит благодаря холодным панелям на стенах и потолке, охлаждающему «теплому пол», через радиаторы отопления с хорошим обдувом или же с помощью фанкойла. В последнем случае речь идет о пластинчатом теплообменнике, вмонтированном в кожух с вентилятором и направляющими жалюзями.

Виды тепловых насосов

Существует три основные модификации тепловых насосов:

Теплогенераторы класса «вода – вода»

Сегодня теплонасосные агрегаты широко применяются в высокоразвитых странах Европы. Например, в Нидерландах посредством этого теплообменного устройства отапливаются целые коттеджные поселки, поскольку там имеется изобилие геотермальных шахт, заполненных водой с постоянной температурой в 32 градуса по Цельсию. А это практически дармовой источник тепла.

Подобная вариация теплогенерирующего


в качестве источников тепловой энергии жидкие среды

Обычно этот принцип действия реализуется следующим образом:

  • теплая вода из скважины подается к внешнему теплообменнику, после чего она сбрасывается в другую скважину либо в близлежащий водоем.
  • радиатор монтируется на дне незамерзающего водоема. Исполняется он из нержавеющей либо металлопластиковой трубы. Причем для экономии дорогостоящего хладагента – фреона – зачастую применяется промежуточный контур теплоносителя, заполненный «незамерзайкой» — тосолом либо раствором гликоля (антифризом).

Так, самый маломощный агрегат российского производства, способный развивать тепловую мощность порядка 6 кВт, обойдется в сумму почти 2000 долларов, а промышленноe двухкомпрессорное оборудование мощностью более 100 кВт, будет стоить уже почти тридцать тысяч долларов США.

Агрегаты класса «воздух – вода»


При использовании в качестве источника тепловой энергии атмосферы либо солнечных лучей тепловой насос считается класса «воздух – вода». В этом случае на внешний теплообменник зачастую устанавливается циркуляционный вентилятор, дополнительно нагнетающий теплый внешний воздух.

Стоимость 18-киловаттного воздушного теплового аппарата этого класса российского производства начинается с отметки в 5000 долларов США, а за двенадцатикиловаттное оборудование японской компании Fujitsu потребителю придется выложить уже почти 9 тысяч долларов США.

Оборудование класса «грунт – вода»

Существует также вариация, использующая в качестве источника тепловой энергии
потенциал, накопленный в грунте. Возможны два типа подобных конструкций: вертикальная и горизонтальная.

  • Вертикальная — компоновка теплосборного коллектора линейная. Вся система размещается в вертикальных траншеях, глубина которых составляет 20…100 метров.
  • Горизонтальная — компоновки внешнего коллектора, обычно металлопластиковые спирально свитые трубы, укладываются в 2…4-метровые горизонтальные траншеи. Причем в этом случае, чем больше глубина залегания внешнего теплоприемника, тем лучше работает отопление «из земли».

Тепловой насос обогревает дом бесплатной энергией природы

В теории, отбор тепла возможен из воздуха, грунта, грунтовых вод, сточных вод (в том числе из септика и КНС), открытыъ водоёмов. На практике – для большинства случаев доказана целесообразность использования оборудования, забирающего тепловую энергию из воздуха и грунта.

Варианты с отбором тепла от септика или канализационной насосной станции (КНС) – самые заманчивые. Прогоняя через ТН теплоноситель с 15-20 °С, на выходе можно получить не менее 70 °С. Но приемлем этот вариант только для системы горячего водоснабжения. Отопительный контур снижает температуру в «заманчивом» источнике. Что ведёт к ряду неприятных последствий. Например, обмерзанию стоков; а если теплообменный контур теплового насоса размещён на стенках отстойника, то и самого септика.

Самые популярные ТН под потребности СО и ГВС – геотермальные (использующие тепло земли) устройства. Они выделяются наилучшими эксплуатационными показателями в условиях тёплого и холодного климата, в песчаном и глинистом грунте с разным уровнем грунтовых вод. Потому что температура грунта ниже глубины промерзания почти не изменяется на протяжении всего года.

Как установить тепловой насос в доме

После приобретения теплонасоса, хозяину жилого здания приходится решать новые проблемы, связанные с размещением и монтажом станции. Рекомендуется, чтобы установку выполняла специализированная бригада, имеющая лицензию, выданную заводом изготовителем оборудования. Но существуют правила, которые необходимо знать каждому хозяину:

Размещать современные теплонасосы в подвалах жилых домов можно. Особенно, это актуально для геотермального оборудования с подключением наклонного кустового контура. В таком случае, колодец под коллектор может находиться непосредственно под домом, в подвальном помещении.

  • Требования при установке теплового насоса в многоквартирном доме. Обязательно устанавливается резервный источник тепла. В зимнее время года, модуль для разморозки, будет останавливаться на 3-4 секунды. В этот момент потребуется компенсировать недостаток тепла.
  • Насос устанавливается в любом помещении, достаточно просторном, чтобы вместить накопительную емкость и обеспечить беспрепятственный доступ ко всем узлам системы для обслуживания.

Чтобы начать отапливать дом тепловым насосом, нужны вложения денежных средств. Впоследствии, затраты полностью окупятся. Время, необходимое для выхода в «ноль», 3-8 лет.

Какое отопление лучше для дома – газовое или тепловой насос

Энергосберегающие технологии для дома, медленно, но уверенно вытесняют традиционные виды отопления. Единственное, что удерживает повсеместное внедрение установок, это необходимость в значительном первоначальном вложении денег.

Большинство производителей уже давно работают над удешевлением технологии, поэтому, перспективы использования тепловых насосов в системах теплоснабжения частных домов достаточно оптимистические. В скором времени можно ожидать увеличения количества продаж на 10-15%.

Теплонасосы не ограничены исключительно бытовым применением. Существует возможность использования теплонасосов в отоплении многоэтажных домов, а также промышленных объектов. Если сравнить между собой эффективность применения газовых котлов и тепловых насосов, можно ясно увидеть, какие перспективы существуют у каждого из видов оборудования.

Недостатки теплонасосов

Главным недостатком, особенно заметным при эксплуатации в многоквартирных домах, является зависимость теплонасосов от колебаний температуры. И если геотермальные модели более-менее устойчивы к изменению погодных условий, то воздушные станции резко снижают производительность, если температура падает до -15°С.

Монтаж теплонасосов с земляным контуром обходится в дополнительные 30-40% от общей стоимости. Работы требуют привлечения специализированной техники и оборудования. Цена, на современные модели, может достигать 1200-1400 тыс. руб.

В сравнении, приобретение и установка газового котла обойдется всего в 200 тыс. руб. Эффективность газового оборудования не зависит от внешних факторов, а монтаж занимает от силы 1-2 дня.

Преимущества теплонасосов

Экономичность является главным достоинством тепловых насосов. Финансовые затраты в период отопительного сезона, по сравнению с природным газом меньше, практически втрое. Для подключения не требуется получения никаких разрешений. Исключение составляет геотермальное оборудование, придется официально оформить право бурить скважины. Работа теплонасосов абсолютно безопасна и экологична.

Основное отопление дома с помощью теплового насоса, имеет весомые преимущества перед эксплуатацией газовых котлов, но по причине высокой стоимости оборудования, использующего низкопотенциальную энергию, они уступают им в популярности.

Что это и принцип работы геотермального насоса

Тепловой насос – это устройство, преобразующее теплоту Земли в энергию. Данный способ организации отопления частного дома позволяет отказаться от дорогостоящих энергоносителей. Экономия со временем полностью окупает затраты на установку уже в первые сезоны использования. Европа уже давно ищет и внедряет альтернативные методы энергосбережения, чем проявляет заботу об окружающей среде. И нет ни одного повода действовать иначе, тем более, сейчас на рынке нашей страны есть все необходимое.

Применяемых хладогент обладает исключительным свойством, которое заключается в поглощении и отдаче тепла при переходе из одного агрегатного состояния в другое. Если говорить утрировано, принцип работы теплового насоса идентичен холодильной установки. Только главным элементом является теплообменник, который в последнем случае устанавливается на задней стенке.

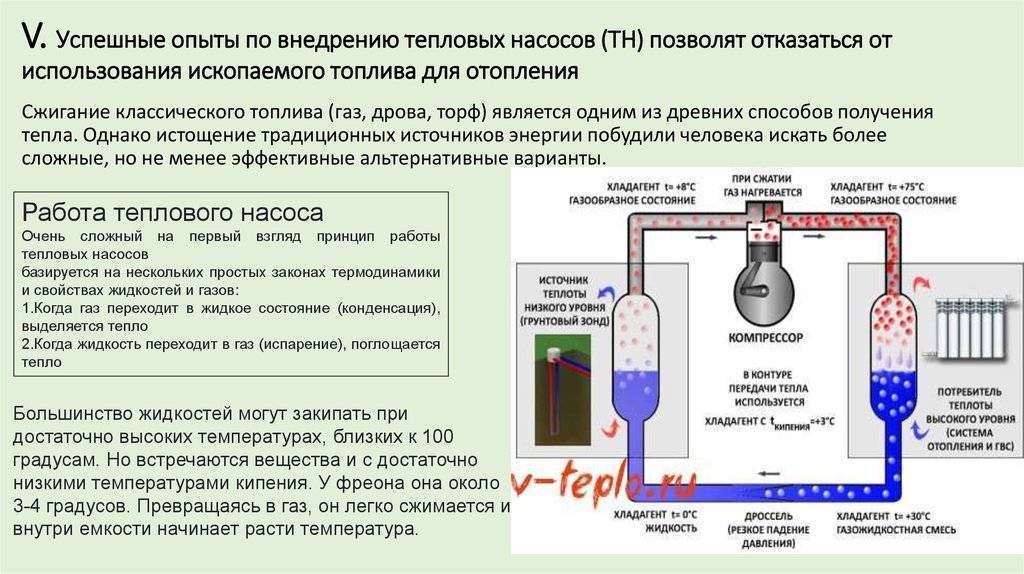

Схематично геотермальное устройство состоит из трех контуров:

  1. Принимающий низкопотенциальное тепло от источника.
  2. Для циркуляции фреона, меняющего агрегатное состояние.
  3. Водяной, передающий тепло от установки к радиаторам.

Именно фреон в процессе работы принимает тепловую энергию от источника, когда испаряется. И наоборот он отдает ее при конденсации. Если рассматривать работу теплонасоса по циклам, суть принципа действия заключается в следующем:

  1. Хладогент, находящийся в системе в виде жидкости, в испарителе испаряется. Тепло от источника поглощается в результате этого процесса.
  2. Компрессор нагнетает фреон, который сжимаясь, снова переходит в жидкое состояние. При этом накопленная энергия передается теплообменнику.
  3. Вода в отопительном контуре, проходя через теплообменник, нагревается и циркулирует по системе. Доходя до батарей, она отдает тепло в комнату.

При этом достигается большой перепад температуры. Такая схема теплового насоса предполагает, что хладогент охлаждается до 6-10 градусов Цельсия, а к теплообменнику подается уже при +60. Но это находясь под давлением. После отдачи тепла оно сбрасывается (стабилизируется) при помощи дроссельного клапана, и циклы повторяются. Кто знаком с работой холодильной установки заметил, что принцип передачи энергии в данном случае идентичен, хотя цели абсолютно противоположные.

Если в холодильнике решается задача понижения температуры в камерах, где хранятся продукты, то отопление тепловым насосом – это возможность поднять температуру в помещении без сжигания электричества или твердых энергоносителей, газа и т.д.

Разновидности тепловых насосов и систем

В первую очередь это Солнце. Лучи, достигая поверхности Земли, емли нагревают элементы, которые поглощают энергию. А установка перерабатывает ее, усиливает, и передает на теплообменник для разогрева теплоносителя в отопительном контуре. Второй источник – сама Земля, а точнее тепло ее ядра, передаваемого через мантию верхним слоям земной коры. При этом инженерам удалось разработать три различных схемы, определяющих тип устройства: грунтовые, водяные, воздушные. Каждый вид отличается, что позволяет выбрать наиболее эффективный способ для отдельно взятого случая.

Грунтовые тепловые насосы

Количества тепловой энергии, получаемой от грунта, достаточно для разогрева хладогента до уровня, где тот меняет агрегатное состояние, превращаясь в пар. Удобно то, что на глубине уже в несколько метров сезонные температурные колебания не наблюдаются. Это позволяет пользоваться прибором круглый год, и в доме всегда будет горячая вода.

Для приема тепла земли используется раствор этиленгликоля или пропиленгликоля. Водный эталон применяется, но реже. Система труб, по которым циркулирует энергопоглощающая жидкость, герметична.

Есть два способ размещения трубопровода в грунте:

  1. Горизонтальный коллектор – это система горизонтально лежащего контура.
  2. Геотермальный зонд – приемники расположены вертикально и связаны между собой.

Геотермальные насосы с горизонтальным коллектором предполагают заглубление на полтора-два метра. Главное пройти отметку уровня промерзания грунта. Для каждого региона она своя. В среднем это 1,2 метра. Если требуется отопить здание, площадью до 100 кв. м., придется выкопать котлован или вырыть сеть траншей, площадью в 2-3 сотки. Это не обязательно делать под самим сооружением. Главное не садить на задействованном участке растения, имеющие корни, уходящие глубоко в землю.

Эту проблему полностью решает геотермальный зонд. Трубы устанавливаются в скважины. Бурить придется на 100-200 метров. Но их достаточно двух, если требуется обогреть здание в сто квадратов.

Между скважинами должно быть расстояние не менее пяти метров. Поэтому если участок мал, застроен или засажен, скажем, садом, это лучший способ установки теплового насоса с зондом, когда задействована минимальная площадь надела. С другой стороны цепь горизонтальных приемников тепла можно построить самостоятельно без применения бурового оборудования.

Водяные тепловые насосы

Для использования такого теплового насоса, принцип действия взят тот же. Но отличается тип источника. В данном случае это грунтовые воды. Естественно, глубина их залегания должна быть доступна в регионе. Но если такая возможность есть, система отличается тепловой стабильностью, так как подземные воды имеют постоянную температуру круглый год. Это делает устройство пригодным для применения в течение всех четырех сезонов. Перед монтажом проводят геологическую разведку, чтобы убедиться, что вода течет на глубине 30-40 метров.

Однако требуется и химический анализ. Если в составе мало солей железа и ряда других примесей, можно ставить геотермальный зонд. В противном случае это нецелесообразно ввиду наличия риска преждевременного выхода из строя и низкой производительности. В данном случае применяют грунтовый тепловой насос или воздушный. Именно это требование является причиной того, что среди всей массы рабочих ныне установок тепловые насосы водяного типа используются реже – порядка 5% случаев.

Воздушные тепловые насосы

Главное преимущество этого способа организации отопления и подачи горячей воды – отсутствие необходимости вести полномасштабное строительство. Не нужно бурить скважины для геотермальных зондов. Нет необходимости рыть траншеи, как в случае с грунтовым тепловым насосом. Все узлы размещаются на поверхности. В итоге сметная стоимость значительно ниже. Времени на установку и обустройство затрачивается меньше. Но при всем кажущемся комфорте это устройство далеко не идеально.

Главный минус – высокий КПД будет только если воздух на улице не охлажден до -15…-20 градусов по Цельсию. Если ударят морозы еще сильнее, система будет работать с меньшей эффективостью, что приводит к выходу из строя. А если теплоноситель в трубах и радиаторах замерзнет, произойдет разгерметизация, а по весне дом будет затоплен. Придется тратить деньги на ремонт. Однако в районах, где подобного не случается, люди пользуются таким методом организации отопления.
