Производители тепловых насосов
Считается, что лучшие модели оборудования выпускают немецкие производители:
- Viessmann. Выпускают насосы высокой производительности, развивающие мощность до 290 кВт с максимальным прогревом теплоносителя до +60 С. Станции дополняются накопительными емкостями для подачи горячего водоснабжения.
- Buderus. Выпускают бытовые приборы мощностью до 60 кВт и прогревом теплоносителя до +65 С. Малошумные насосы (40 дБ) можно устанавливать в доме, рядом с жилыми комнатами.

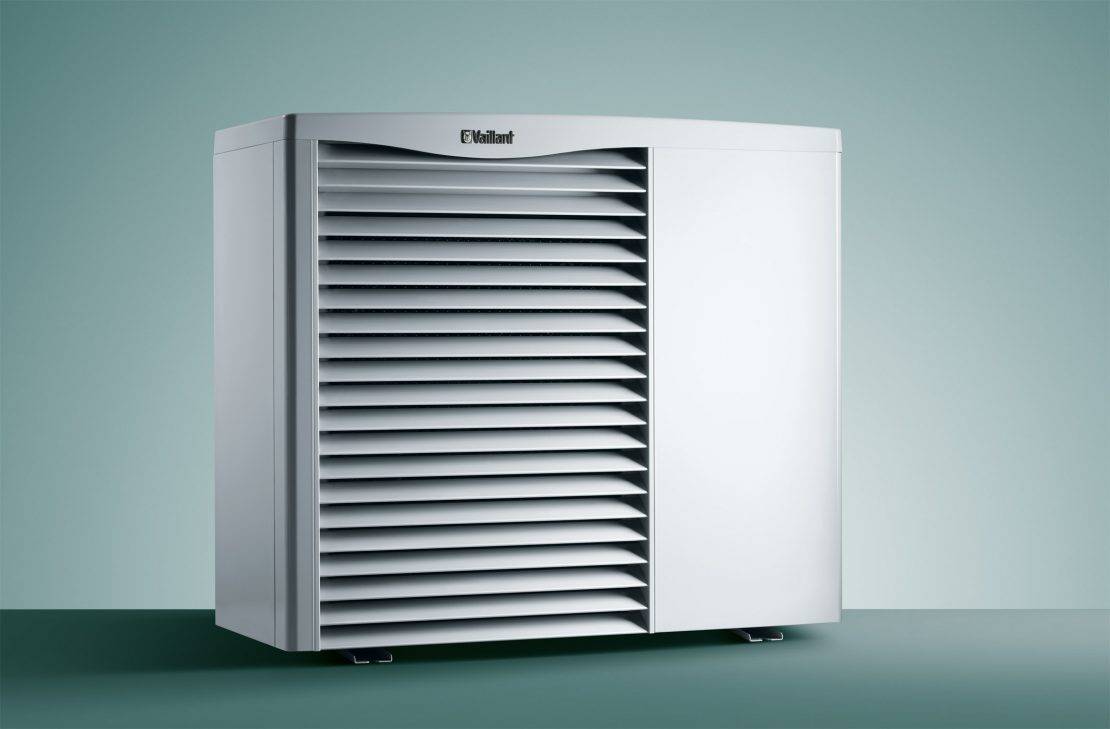

- Vaillant. Производит все виды ТН, выпускает серии контуров для выкладки по дну водоемов, геотермальных зондов и контуров для укладки в грунте. Максимальная производительность приборов 46 кВт, прогрев теплоносителя до +60 С. Минусом считается малый выбор ТН, но качество оборудования остается на высоте.
- Stiebel Eltron. Продукция компании предназначается для частичного или полного обеспечения потребностей хозяев частных домов в отоплении. Модели дополняются устройствами интеграции в систему вентиляции и летом работают на охлаждение. Максимальный показатель мощности 98 кВт, большой ассортимент продукции и видов ТН. При выборе следует обращаться к специалисту.
Особенности системы
Конечно, не так-то и просто сделать геотермальное отопление своими руками, однако это вполне возможно. И для начала делается шахта. Параметры шахты рассчитываются для каждого случая отдельно. Ее габариты будут зависеть от климата в вашей местности, типа грунта, особенностей строения коры земли региона, домашней площади, где будет ставиться такая система. Как правило, глубина шахты составляет от 25 до 100 м.
Бурение скважин под тепловой насос
Далее монтаж геотермального отопления подразумевает такой шаг, как опускание в земную шахту труб, поглощающих тепло. Функции этих труб заключаются в следующем: они будут подавать тепло в насос, который будет повышать температуру жидкости и выводить ее в отопление. Заметим, что если вы решили сделать геотермальные системы отопления своими руками, то вам потребуется помощник, ведь трубы бывают очень тяжелыми.
Тепловой насос «воздух-вода» для дома
Особенностью систем «воздух-вода» является сильная зависимость температур теплоносителя в системе отопления от температуры источника — наружного воздуха. Эффективность подобного оборудования постоянно изменяется как в сезонном отношении, так и в погодных условиях. В этом проявляется существенное отличие аэротермальных систем от геотермальных комплексов, чья работа стабильна в течение всего срока службы и не зависит от внешних условий.
Кроме того, тепловые насосы типа «воздух-вода» способны как обогревать, так и охлаждать воздух в помещениях, что делает их востребованными в регионах с относительно холодными зимами и жарким летом. В целом, использование подобных систем наиболее эффективно в относительно теплых районах, а для северных областей требуется дополнительные средства обогрева (обычно используются электронагреватели).
Как работают тепловые насосы воздух-вода?
В основе работы теплового насоса типа «воздух-вода» положен принцип Карно. Говоря более понятным языком, используется конструкция фреонового холодильника. Хладагент (фреон) циркулирует в замкнутой системе, проходя последовательно стадии:
- испарения, сопровождающегося сильным охлаждением
- подогрева от тепла поступающего наружного воздуха
- сильного сжатия, при котором его температура становится высокой
- конденсации с переходом в жидкое состояние
- прохода через дроссель с резким падением давления и испарением
Для нормальной циркуляции хладагента необходимо иметь два отделения — испаритель и конденсатор. В первом температура низкая (отрицательная), для нагрева используется тепловая энергия из воздуха окружающей среды. Второе отделение служит для конденсирования хладагента и передачи тепловой энергии в теплоноситель системы отопления.
Роль поступающего извне воздуха — передача тепла в испаритель, где температура очень низкая и требует повышения для предстоящего сжатия. Тепловая энергия воздуха имеется даже при отрицательных температурах и сохраняется до тех пор, пока не произойдет понижение температуры до абсолютного нуля. Низкопотенциальные источники тепловой энергии позволяют получать высокую эффективность системы, но при сильном понижении наружной температуры до -20°C или – 25°C система останавливается и требует подключения дополнительного источника обогрева.
Достоинства и недостатки
Достоинствами тепловых насосов «воздух-вода» являются:
- простота установки, отсутствие земляных работ
- источник тепловой энергии — воздух — имеется везде, он доступен и совершенно бесплатен. Для работы системы требуется только электропитание для циркуляционного оборудования, компрессора и вентилятора
- тепловой насос можно конструктивно объединить с вентиляцией, что позволить существенно повысить эффективность работы обеих систем
- отопительная система безвредна для окружающей среды и не опасна в эксплуатационном отношении
- работа системы практически бесшумна, может управляться при помощи систем автоматики
Недостатками теплового насоса «воздух-вода» являются:
- ограниченность применения. Бытовые модели ТН требуют подключения дополнительных систем отопления уже при -7°C, промышленные образцы способны держать температуру до -25°C, что для большинства регионов России слишком мало
- зависимость эффективности системы от температуры наружного воздуха делает работу системы нестабильной и требует постоянной перенастройки режимов функционирования
- для питания вентиляторов, компрессоров и прочих устройств требуется подключение к стабильному источнику электроэнергии
Планируя использование подобной системы отопления и ГВС, необходимо учитывать эти особенности.
Расчет мощности установки
Порядок расчета мощности установки сводится к определению площади дома, подлежащей обогреву, подсчету необходимого количества тепловой энергии и подбору оборудования, соответствующего полученным значениям. Излагать подробную методику расчета нет смысла, поскольку она чрезвычайно сложна, требует знания многих параметров, коэффициентов и прочих значений. Кроме того, нужен опыт выполнения подобных расчетов, иначе результат окажется совершенно ошибочным.
Для решения проблемы рекомендуется использовать онлайн-калькулятор, найденный в сети. Пользоваться им легко, надо лишь подставить в окошечки свои данные и получить ответ. Если появились сомнения, расчет можно продублировать на другом ресурсе, чтобы получить сбалансированные данные.
Классификация по конструкционному типу
Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.
Принцип работы геотермального (теплового) насоса
Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.
Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.
Схема устройства геотермального отопления в частном доме
Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.
Горизонтальный теплообменник
Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.
Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором
Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.
К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.
Вертикальный теплообменник
Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.
Монтаж вертикального теплообменника требует использования специального бурильного оборудования
Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.
Водоразмещенный теплообменник
Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.
Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства
Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.
Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».
Геотермальное отопление дома: принцип работы
На самом деле, принцип работы таких систем отопления в чем-то похож на принцип работы кондиционеров и холодильных установок. Только здесь при помощи особого геотермального насоса из земли отбирается тепловая энергия. А принцип работы такой установки заключается в следующем. В подсобном помещении либо в самом доме монтируется тепловой насос, от которого в землю идет специальный теплообменник, по нему и циркулирует теплоноситель. Между прочим, такие системы могут эффективно работать не только в частном доме, но и в производственном здании.
Отметим, что при обустройстве данного вида отопления на 1 кВт потраченной электрической энергии на выходе получается от 4 до 6 кВт энергии тепловой. И если сравнивать их по эффективности с системами кондиционирования, то в последних результат обычно – один к одному. А потому если обустроить геотермальное отопление дома по всем правилам, то оно точно со временем окупится.
Как правило, температура грунта, в который теплообменник опускается, составляет от 5 до 7 градусов со знаком «плюс». Между тем, физические свойства газов таковы, что при сжатии и расширении они меняют свою температуру. А потому такая довольно низкая температура земли и превращается в нагретый теплоноситель, энергии которого хватает вполне для обогрева целого дома. После того, как теплоноситель отдает свое тепло системе отопления, он возвращается к своему обычному давлению, и снова возвращается в теплообменник, где опять нагревается от грунта. Данный процесс называется циклом Карно. И на нем и основывается геотермальное отопление частного дома.
Принципы функционирования геотермального отопления
Отопление за счет энергии земли успешно применяется в различных климатических зонах: системы способны работать и в южных, и в северных регионах.
Геотермальная установка в процессе своего функционирования использует такое физическое свойство некоторых жидкостей, как способность испаряться, что приводит к охлаждению поверхности. Именно это явление лежит в основе работы холодильного оборудования.
Принцип работы геотермального отопления представляет собой запущенный в обратную сторону процесс охлаждения. Именно так работают кондиционеры, способные не только охлаждать, но и подогревать воздух в помещении.
Принцип работы теплового насоса
Однако, установки для кондиционирования воздуха имеют ограниченную работоспособность — они не могут функционировать при температуре ниже -5°C. А геотермальная система способна обеспечить обогрев дома независимо от температуры воздуха на поверхности. Это связано с тем, что в той среде, откуда она забирает тепловую энергию, естественным образом поддерживаются стабильные температурные условия.
Что такое геотермальный насос
Геотермальные тепловые насосы отопления – это автономные станции, использующие низко потенциальную тепловую энергию земли и грунтовых вод, для обогрева дома. Теплонасосы, использующие энергию грунта, уже давно используются в странах ЕС, Америки и Азии.
Многолетняя практика применения геотермальных тепловых насосов для отопления домов, не только показала целесообразность дальнейшего применения станций, но и позволила увидеть и устранить определенные недостатки.
Теплоснабжение с применением геотермальных насосов основано на использовании низко потенциальной энергии. По сути, теплонасос, это тот же кондиционер, только работающий на нагрев. Есть и отличия. Конструкция ТН более приспособлена на обогрев, чем на охлаждение помещений.
В отличие от воздушных теплонасосов, необходимыми условиями для эффективной работы не является положительная температура окружающей среды. Коллектор, по которому происходит забор тепловой энергии, расположен ниже уровня промерзания грунта. Поэтому, допускается применение теплового насоса в северных широтах.
Наибольшей популярностью пользуются комбинированные системы солнечного отопления и геотермального насоса. Работая в связке, оборудование получает достаточно энергии, для комфортного обогрева дома и обеспечения нужд ГВС.
Тепловые насосы для отопления небольших помещений или под ГВС
Предназначение – экономичное отопление жилых и вспомогательных помещений, обслуживание системы горячего водоснабжения. Самым низким потреблением (до 2 кВт) выделяются однофазные модели. Для защиты от скачков напряжения в сети им нужен стабилизатор. Надёжность трёхфазных, объясняется особенностями сети (нагрузка распределяется равномерно) и присутствием собственных защитных цепей, предотвращающих повреждение устройства при перепадах напряжения. Оборудование этой категории не всегда справляется с одновременным обслуживанием системы отопления и контура горячего водоснабжения.
1. Huch EnTEC VARIO КНР S2-E (Германия) – от 184 493 руб.
Huch EnTEC VARIO самостоятельно не эксплуатируется. Только в связке с накопительным баком системы горячего водоснабжения. ТН подогревает воду для санитарных нужд, охлаждая воздух в помещении.
Из преимуществ – небольшое энергопотребление прибора, приемлемая температура воды в контуре ГВС и функция очистки системы (периодическим кратковременным нагреванием до 60 °С) от патогенных бактерий, развивающихся во влажной среде.
Минусы в том, что прокладки, фланцы и манжету, надо докупать отдельно. Обязательно оригинальные, иначе будут потёки.
При расчёте необходимо помнить, что устройство прокачивает 500 м³ воздуха в час, поэтому минимальная площадь помещения, в котором установлен Huch EnTEC VARIO, должна быть не менее 20 м², при высоте потолка в 3 и более метра.
| Характеристикиа | Значение |
|---|---|
| Схема работы | Воздух — вода |
| Тепловая мощность, кВт | 3.2 |
| Потребляемая электроэнергия, кВт/ч (сеть) | 1.9 (220) |
| Температура теплоносителя на выходе, °С | 55 |
| Диапазон рабочей температуры первичного контура, °С | +7…+35 |
| Хладагент, тип | R134А |
| Вес, кг | 31 |
2. NIBE F1155-6 EXP (Швеция) – от 355 161 руб.
Модель заявлена, как «интеллектуальное» оборудование, с автоматической настройкой под потребности объекта. Внедрена инверторная схема питания компрессора – появилась возможность настраивать выходную мощность.
Присутствие такой функции при малом числе потребителей (точки водоразбора, радиаторы отопления), делает отопление небольшого дома более выгодным, чем в случае с обычным, неинверторным ТН (у которых нет плавного пуска компрессора и выходная мощность не регулируется). Потому что у NIBE, при малых значениях мощности, тэны включаются редко, а собственное максимальное потребление теплового насоса – не более 2 кВт.
В условиях небольшого объекта шум (47 ДБ) не приемлем. Оптимальный вариант установки – отдельное помещение. Обвязку размещать на стенах не примыкающим к комнатам для отдыха.
| Характеристика | Значение |
|---|---|
| Схема работы | Рассол — вода |
| Тепловая мощность, кВт | 4-16 |
| Потребляемая электроэнергия (сеть, V/насосы, компрессор/тэны), кВт/ч | 380 / 1.9 / 9 |
| Температура теплоносителя на выходе, °С | 65 |
| Диапазон рабочей температуры первичного контура, °С | 0… +35 |
| Хладагент, тип | R 407C |
| Вес, кг | 185 |
3. Fujitsu WSYA100DD6 (Япония) – от 524 640 руб.
«Из коробки» работает только на нагрев в одном контуре. Опционально предлагается комплект для подключения второго контура, с возможностью независимой настройки для каждого. Но сам тепловой насос рассчитан на систему отопления помещения до 100 м², с высотой потолка не более 3 метров.
В списке преимуществ – небольшие габариты, работа от бытовой электросети, регулировка температуры на выходе 8…55 °С, что по замыслу производителя должно было как-то повлиять на комфорт и точность управления подключенными системами.
Но всё перечеркнула низкая мощность. В нашем климате, отапливая заявленные 100 м², устройство будет работать на износ. Что подтверждают частые переходы устройства в «аварийный» режим, с отключением помпы и ошибками на дисплее. Случай не гарантийный. Исправляется перезапуском оборудования.
«Аварии» влияют на расход электроэнергии. Потому что когда умолкает компрессор, в работу включается тэн. Поэтому совместное подключение контуров СО и тёплого пола (или ГВС) допустимо на объекте площадью не более 70 м².
| Характеристика | Значение |
|---|---|
| Схема работы | Воздух — вода |
| Тепловая мощность, кВт | 6 |
| Потребляемая электроэнергия, кВт/ч (сеть) | 2.04 (220) |
| Температура теплоносителя на выходе, °С | 60 |
| Диапазон рабочей температуры первичного контура, °С | -20… +35 |
| Хладагент, тип | R410A |
| Вес, кг | 42 |
Особенности геотермального отопления
Стабильность температуры глубинных слоев грунта позволяет использовать энергию для отопления дома
Геотермальная система отопления — это полуавтономная установка, которая работает от двух источников энергии:
- Потенциальная энергия земли. Ее температура на глубине практически стабильна, независимо от погоды и времени года.
- Электричество. Необходимо для работы теплового насоса, осуществляющего сжатие жидкости, вследствие чего происходит ее нагревание или охлаждение.
Поскольку часть энергии берется извне, эффективность установки составляет 90%, что позволяет снизить расходы на отопление до минимума. Система надежна настолько, насколько качественно изготовлен силовой агрегат. Срок службы ограничен только ресурсом электрической установки.
Как работает земляной тепловой насос и сколько стоит?
Принцип действия обычно основан на смеси воды и антифриза, которая закачивается в область земляного массива.
Благодаря этой смеси поглощается солнечная энергия, запасённая в массиве земле. Тепло извлекается посредством использования технологий сжатия и расширения и в качестве энергетического потенциала может применяться для отопления частного дома.
Объёмная доля собранного теплового ресурса напрямую зависит от производительности (количества труб, длины и глубины вырытых траншей), а также от характеристик почвы.
Практика показывает, что глинистая почва способна удерживать больше тепла, чем песчаная. Перед проектированием и сооружением земляного теплового насоса, как правило, выполняется тщательное изучение состояния грунта.
Согласно некоторым оценкам специалистов по энергосбережению, стоимость установки типовой системы земляного теплового насоса в частном доме на три-четыре спальни, составит около 800 000 рублей.
Между тем общепринятая «бюджетная» величина составляет примерно 1 млн. руб. за 1 кВт мощности. Для частного дома площадью 400 м² на четыре спальни, построенного в соответствии стандартам строительных норм, потребуется тепловой насос мощностью не менее 8 кВт.
Непосредственно тепловой насос оценивается в 500–600 тыс. руб. Общий баланс земляной системы включает ещё стоимость сооружения в целом. Сумма под инсталляцию нередко значительно варьируется в зависимости от условий местности.
При помощи информации: Wikipedia ; Homebuilding
Монтаж системы
Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.
С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.
Монтаж горизонтального теплообменника геотермальной системы отопления
Для обеспечения отопления дома теплом земли необходим монтаж системы
- основная часть должна располагаться под землей или на дне водоема;
- в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.
Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.
Различают два типа коллекторов
- Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
- Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.
Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.
- Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
- Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.
Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.
Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.
Варианты расположения теплообменников
Расположение внутреннего контура у всех типов насосов одинаковое. А вот внешний контур может быть горизонтальным и вертикальным. Вертикальные скважины могут вскрывать или не вскрывать пласт с водой. А горизонтальные теплообменники укладываются на дне водоемов или в котлованах на глубине не менее 1 метра.
Глубина вертикальных коллекторов достигает 100-200 м. На такой глубине земля в течение всего года имеет одинаковую температуру. Для сохранения ландшафта бурят несколько скважин под разными углами из одной точки. Внешний контур монтируется в скважинах. Конструкция может прослужить до 100 лет.
Горизонтальные теплообменники укладывают на глубине ниже точки промерзания почвы. Площадь горизонтальных коллекторов должна в 3 раза превышать площадь дома. Из-за этого объемы земляных работ значительные. Кроме этого, трубы можно укладывать на расстоянии не менее 1,5 м от деревьев. Если теплообменник укладывается в водоеме, то трудоемкие земляные работы отсутствуют.
Устройство и принцип работы
Тепловые или геотермальные насосы отопления – автономные станции, использующие низко потенциальную тепловую энергию земли и грунтовых вод для обогрева дома. Системы давно используются в странах ЕС, Америки и Азии. Многолетняя практика их применения показала целесообразность дальнейшей эксплуатации и позволила увидеть и устранить определенные недостатки.
Теплоснабжение с применением геотермальных насосов основано на использовании низко потенциальной энергии. По сути это те же кондиционеры, только работающие наоборот – на нагрев. Охлаждение помещений им также под силу. Но конструкция теплонасосов более приспособлена на обогрев, чем на доставку холода.
Главный рабочий элемент системы – тепловой насос. Это устройство, которое занимает не больше места, чем бытовая газовая плита. Производительность насоса достаточно высокая: на каждый киловатт использованной энергии он вырабатывает до пяти киловатт тепловой.
Агрегат подключен к 2 контурам:
Внешний
Габаритный теплообменник, установленный под землей или в водоеме. В нем теплоноситель, приняв температуру окружающей среды, подается в тепловой насос, откуда накопленное тепло поступает во внутренний контур.
Внутренний
Это привычная отопительная система, состоящая из радиаторов и трубопровода.
- Теплоноситель внешнего контура перекачивается по трубам насосом. За время движения жидкость нагревается на несколько градусов от земли, воды или воздуха.
- Внешний контур проходит через теплообменник-испаритель, где нагревает хладагент, например, фреон, который испаряется. Хладагент поступает в испаритель через капиллярное отверстие и резко расширяется, что также способствует нагреванию.
- Компрессор сжимает нагретый хладагент, повышая температуру фреона.
- Горячий сжатый хладагент поступает в конденсатор. В нем он охлаждается и превращается из пара в жидкость, которая отдает тепло теплоносителю системы отопления, циркулирующему уже по трубам. Другой вариант — нагревает воздух, который распределяется по помещениям.
- Далее хладагент вновь поступает в испаритель и нагревается новой порцией теплоносителя, циркулирующего во внешнем контуре.
- КПД теплонасосов достигает 300-700%. Это происходит благодаря тому, что теплоноситель внешнего контура выходит из насоса, имея температуру от – 15 до + 7 градусов, и нагревается грунтом, водой или воздухом на 2-8 градусов, забирая часть энергии из внешних источников. Хладагент в насосе испаряется за счет работы компрессора и из-за поступившего извне тепла.
Преимущества и недостатки
Геотермальная энергия, запасы которой настолько велики, что лишь 1%, скрытый в земной коре общей глубиной в10 км может обеспечить объём в 500 раз, превышающий все мировые запасы нефти и газа.Выделяют четыре основных типа геотермальной энергии:
- Это тепло земли из небольших глубин, используемое тепловыми насосами.
- Энергия горячего пара, воды в земной коре, используемая в настоящее время для производства электроэнергии.
- Тепло, идущее с глубоких слоев без наличия воды и энергия магмы, накапливаемая в вулканических зонах.
- Использование этого удивительного дара природы определяется только существующим уровнем техники, возможностями технологии и экономическим расчётом.
Современные конструкции геотермальных отопительных систем имеют как положительные, так и отрицательные моменты.
Основным отрицательным моментом является стоимость. Но это только кажется в начальный момент. Все затраты окупаются по различным данным за 4, 5 лет. Это связано с тем фактом, что современные модели тепловых насосов используют для своей работы гораздо меньше энергии, чем любые другие системы отопления. При потреблении 1 кВт электроэнергии их отдача составляет 5 кВт.
Положительные моменты:
- Они не сжигают топливо и не производят вредные выбросы различных соединений в окружающую среду.
- Минимальные затраты на обслуживание с высоким значением КПД.
- Экологическая безопасность.
- Надёжные свойства пожарной безопасности системы.
Тепловой насос из сплит системы
Чтобы создать тепловой насос на основе кондиционера, в первую очередь нужно поменять местами наружный и внутренний блоки системы. Поскольку внутренний блок уже содержит испаритель, а наружный – конденсатор, дополнительные элементы не требуются. В качестве теплоносителя используют как воду, так и воздушную среду (на выбор). Также возможна установка дополнительного конденсатора в отдельном резервуаре для повышения эффективности теплообмена.
В состав системы также входит четырехходовой клапан, корректный монтаж которого может осуществить только опытный специалист.
Рациональнее всего разобрать кондиционер на составные элементы, а затем произвести компоновку теплового насоса, подключив последовательно испаритель, компрессор и конденсатор. Полученную систему подключают к коммуникациям для обогрева помещений.
Итоги
Геотермальные насосы — не самая дешевая затея. Если у вас есть возможность подключить газ, и эта затея обойдется вам меньше, чем 15 000 долларов, подключайте газ. Если такой возможности нет или сумма получается больше — целесообразно установить тепловой насос. И лучше геотермальный. Он хоть и требует больших вложений на старте, но работает стабильнее и показывает большую производительность. Сумма вложений — очень приблизительная и зависит от конкретных условий. Но эти устройства тем и отличаются, что проект и расчет геотермального теплового насоса — вещь сугубо индивидуальная и считается под каждый проект. Даже на двух соседних участках условия (и сумма) могут значительно отличаться.
