Оголовок для скважины: устройство и виды, монтаж и правила установки

Что ещё нужно учесть

  1. Трос для крепления насоса может быть выполнен из полимера высокой прочности или нержавейки. Обычный трос применять нельзя. Он рано или поздно заржавеет и может оборваться.
  2. Наклон скважинной трубы. Нужно проверить трубу на вертикальность, прежде чем покупать насос. Если прибор оснащён центрующим подшипником скольжения (а большинство производителей стран СНГ и Китайские его устанавливают), он не годится для трубы с наклоном – его просто разобьёт. С европейскими моделями таких проблем обычно нет.
  3. Вилка насоса. Чтобы продеть электрический кабель в оголовок, с него нужно снять и потом снова собрать вилку. Если она разборная – нет проблем. Но если вилка цельная, разрезав провод, Вы лишитесь гарантии на насос!

Итак. Заводские оголовки солидно выглядят, надёжно фиксируют все элементы и стоят от 2 до 4 тыс. руб. Приступая к созданию самодельного варианта, нужно учесть, что не так-то просто сделать герметичными соединения, особенно электрического кабеля. Умелому мастеру всё по плечу, но затраты могут быть не оправданы.

Бурение скважины — дорогое мероприятие, но если нужна неглубокая скважина, можно справиться с ее бурением самостоятельно. Для этого нужен специальный инструмент. Как сделать ручной бур для скважины самому и как его использовать? Читайте далее.

Основные характеристики центробежных насосов и принцип их работы рассмотрим в этой статье.

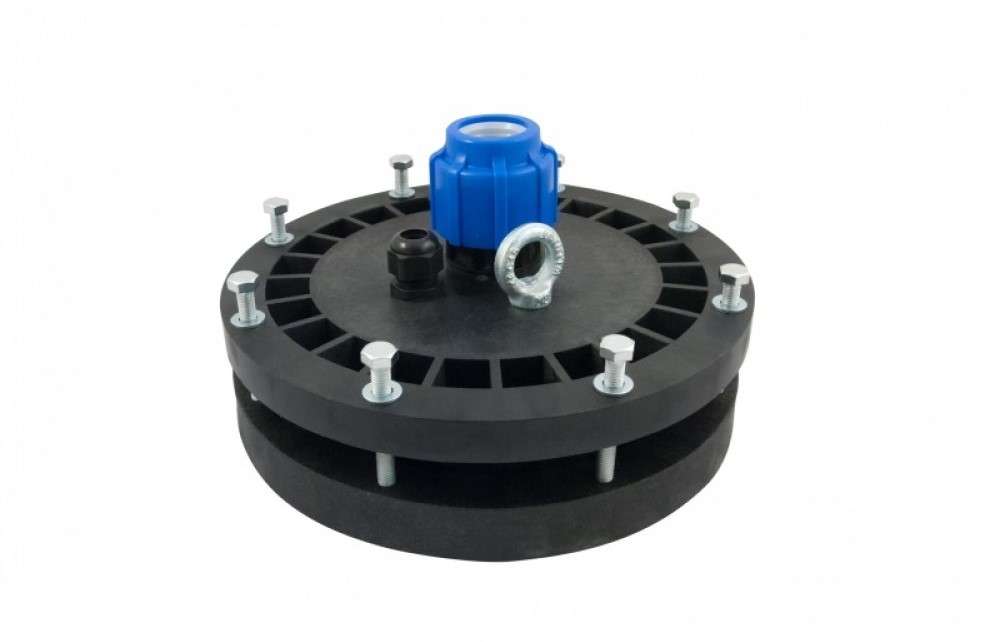

Оголовок скважинный ОГС 113-127/32 с проходной муфтой

Фото: beru.ru

Оголовок ОГС 113-127/32 надежно герметизирует устье скважины, защищает от заливания грунтовыми водами и случайного попадания посторонних предметов. Оборудование изготовлено из пластика, имеет прижимной фланец и резиновое кольцо. Оголовок оборудован стальными рым-болтами и карабином для крепления подъемных устройств и троса. Изделие можно легко установить самостоятельно посредством стягивания уплотнительного кольца при задействовании имеющихся на крышке болтов.

Оголовок скважинный ОГС 113-127/32 с проходной муфтой

Преимущества:

  • материал корпуса – пластик
  • диаметр обсадной трубы 113-127 мм
  • диаметр напорной трубы – 32 мм
  • диаметр электрокабеля 6-12 мм
  • обеспечивает герметичность источника воды
  • защищает водоносный слой от загрязнений
  • формирует оптимальный микроклимат
  • увеличивает эффективность работы насосного оборудования
  • играет роль переходника с большего диаметра на меньший

Что такое водяная скважина

Рыть колодец или бурить скважину – вопрос, с которым сталкивается каждый владелец загородного дома или участка без постройки. Выбор между первым и вторым вариантом чаще всего делается в пользу второго. Если бюджет небольшой, бурение можно сделать самостоятельно.

В зависимости от глубины бурения выделяют 2 вида скважин:

  • На песок;
  • На известняк, или артезианская.

Неглубокие, не более 15 м, делаются на песок. Для рытья глубоких и артезианских скважин на известняк необходимо привлекать специалистов. Рекомендуется произвести анализ качества добываемой воды на пригодность ее к употреблению.

Глубина его может составлять 60-250 м. Считается, что такую воду можно пить и без очистки, она имеет сбалансированный химический состав и очень полезна.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

  1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
  2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

  1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
  2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

  1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

МатериалПреимуществаНедостатки
Пластик
  1. Небольшая масса.
  2. Стойкость к коррозии.
  3. Относительно невысокая цена.
  1. Недостаточная механическая прочность.
  2. Дешевые модели становятся хрупкими при низких температурах.
Сталь
  1. Компактные габариты.
  2. Достаточная прочность.
  3. Хорошая герметизация за счет плотной затяжки болтов.
  1. Склонность к коррозии при повреждении защитного слоя.
  2. Достаточно высокая стоимость.
Чугун
  1. Прочность на сжатие.
  2. Устойчивость к коррозии.
  1. Значительная масса.
  2. Риск растрескивания при ударных воздействиях.
  3. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

  1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

  1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

  1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

  1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Изготовление оголовка своими руками

Для изготовления оголовка необходимы следующие материалы:

  • 2 стальных листа толщиной 10 мм для фланца и крышки;
  • рым-болты нержавеющие (3 штуки);
  • болты нержавеющие (8 штук);
  • кусок резины толщиной от 3 до 10 мм.

Инструменты и оборудование:

  • аппарат для сварки;
  • дрель для сверления;
  • болгарка;
  • струбцины.

Этапы изготовления оголовка:

  1. Вырезать в заготовке для фланца отверстие с диаметром, несколько большим диаметра обсадной трубы.
  2. Наложить фланец на заготовку для крышки и сжать их струбцинами.
  3. Отметить места для восьми крепежных болтов.
  4. Просверлить сквозные отверстия для крепежных болтов.
  5. В крышке просверлить отверстие под кабель.
  6. В крышке вырезать отверстие под штуцер для водонапорной трубы.
  7. К крышке приварить штуцеры для водонапорной трубы и кабеля.
  8. Один рым-болт приварить к внутренней стороне крышки и 2 рым-болта приварить к внешней стороне крышки.
  9. Вырезать из резины уплотнительное кольцо.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОССимволы, обозначающие «Оголовок скважинный».
ААнтивандальное устройство.
ПУказан на изделии: П — пластик (или ПВХ).
БОтносится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100Значение наружного сечения трубопровода.
25, 32, 40, 57, 62Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Этапы монтажа

Оголовок для скважины специально устроен так, чтобы его можно было легко установить. Монтаж этого устройства достаточно прост. Для установки не придется проводить сварочные работы. Главное, что нужно сделать, — зажать резиновое кольцо между фланцем и крышкой. Это герметизирует систему водоснабжения. Несмотря на простоту монтажа, все же нужно учитывать некоторые важные особенности.

Монтаж оголовка на скважину проходит в несколько этапов:

  1. Подрезка обсадной трубы при необходимости. Срез должен проходить строго перпендикулярно самой трубе. После того как лишний кусок будет удален, следует устранить образовавшиеся заусенцы и сгладить края трубы. Это проще сделать, если труба изготовлена из пластика. Если она металлическая — необходимо загрунтовать место среза и на слой грунтовки нанести краску для защиты от коррозии.
  2. Надевание на трубу сланца и уплотнительного кольца. Нередко на этом этапе возникают проблемы, так как кольцо на трубу может надеваться с трудом. Для того чтобы упростить задачу, рекомендуется смазать края трубы автомобильным моторным маслом или солидолом.
  3. Фиксация троса насоса на карабине. К нему необходимо прикрепить шланг, а конец следует присоединить к крышке оголовка. Тросы должны быть надежно защищены от коррозии. Такую защиту может обеспечить пластик. Элементы, которые предназначены для фиксации троса, также должны быть нержавеющими. На этом же этапе необходимо завести кабель в специальное отверстие на крышке устройства.
  4. Прикрепление насоса к тросу и погружение его в скважину.
  5. Установка крышки на обсадную трубу. Трос при этом нужно хорошо натянуть, то есть насос должен находиться на максимально возможной глубине. После установки крышки необходимо подтянуть уплотнительное кольцо и снизу поджать его фланцем. Затем следует расположить крышку и фланец так, чтобы отверстия, в которые будут вставляться болты, располагались строго одно напротив другого.
  6. Установка болтов и закрепление их гайками.
  7. Вытягивание провисающего кабеля и подключение трубы к переходнику.

Устройство приспособления

Такие устройства разделяют по конструктивному исполнению на несколько видов:

  • Состоящий из муфты, в которой находится резиновый уплотнительный конец и откидной вид крышки, скрепленный болтами;
  • И состоящий из фланца, надеваемого на трубу и верхнюю часть крышки, между которыми стоит прокладка, и такая конструкция стягивается болтами.

Что касается крышки, то в ней могут находиться такие части:

  • Переходник для подключения трубы;
  • Отверстие для ввода кабеля питания насоса с элементами крепления;
  • Также крышка имеет в своей структуре рым-болты, которые предназначены для поднимания и фиксирования насоса на высоте от воды, а также такие, которые фиксируют страховочный трос насоса.

Если завести разговор об изделиях из пластика, то они предназначаются для установки на скважины с маленькой глубиной.

Что касается металлических оголовков, то они могут выдержать максимальную нагрузку в полтонны.

Что такое и зачем нужен оголовок для скважины

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

  • Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
  • Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
  • Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
  • Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Оголовок в разрезе на обсадной трубе

  • Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
  • Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
  • Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

  • рым-болтами;
  • кабельным вводом, который необходим для электропривода;
  • штуцером для трубы, с которой будет падать вода;
  • набором карабинов;
  • болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

  • Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
  • Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

  • чугунные;
  • стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

  1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
  2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
  3. Карабин. Закрепляет трос с подвешенным на него насосом.
  4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
  5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
  6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
  7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
  8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
  9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

  • доступная цена, малый вес;
  • стойкость к возникновению коррозии;
  • устойчивость к химически активным веществам.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

  • устойчивость к перепадам температур;
  • повышенный срок эксплуатации;
  • высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

  1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
  2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
  3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

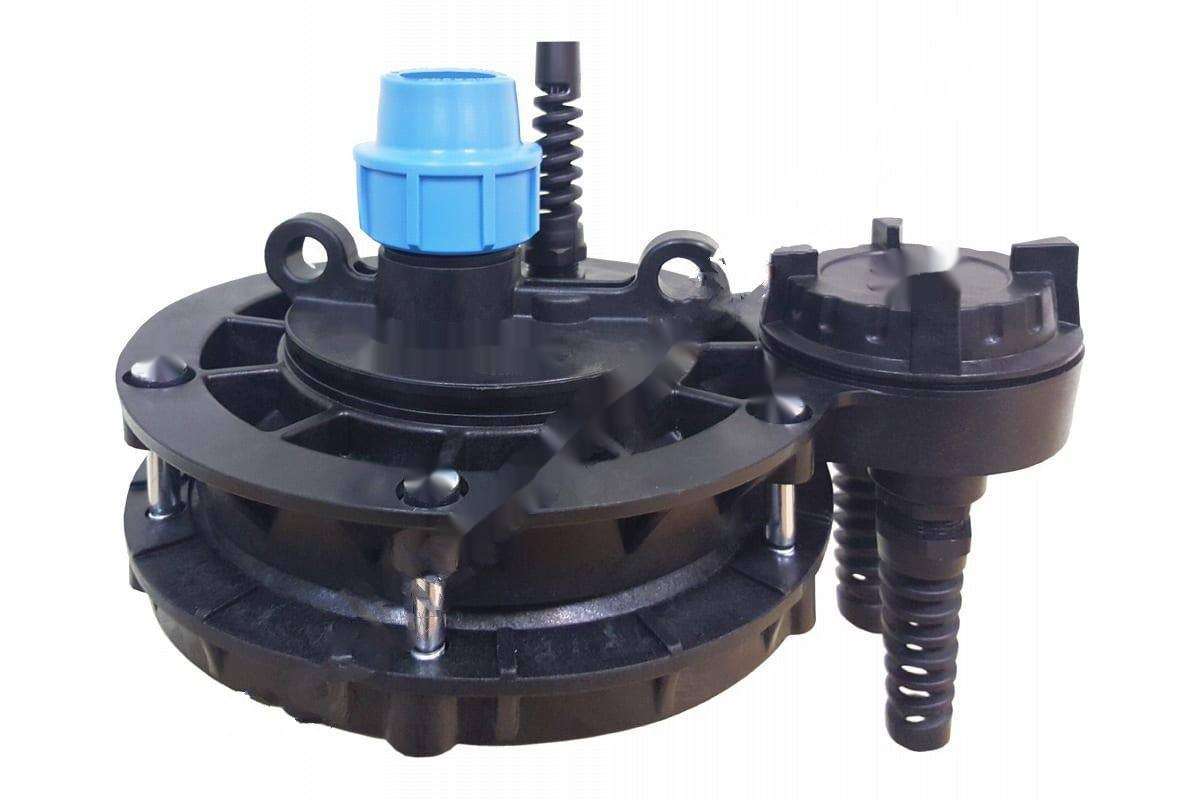

Оголовок скважинный Джилекс ОСПБ 110-130/32

Фото: beru.ru

Оголовок скважинный Джилекс ОСПБ 110-130/32 – отличный выбор и будет достойной покупкой. Это гарантия низкой цены, высокого качества и долгосрочности эксплуатации. Изготовлен из пластмассы, имеет «базовую часть», подходит для скважины с наружным диаметром обсадной трубы от 110 до 130 мм и напорной трубой ПНД диаметром 32 мм

Все еще не знаете, какой оголовок для скважины лучше? Обратите внимание на данное оборудование

Оголовок скважинный Джилекс ОСПБ 110-130/32

Преимущества:

  • легкий первоначальный монтаж
  • простое извлечение и погружение насоса
  • встроенная клеммная коробка
  • предохраняет скважину от попадания грунтовых вод и посторонних предметов
  • повышает надежность подвешивания насоса
  • упрощает эксплуатацию технического колодца
  • монтаж без сварочных работ

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков. Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу. Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости. Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон

Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Для чего необходим оголовок для скважины

Обустройство скважины на воду связано с определенным видом оборудования и приспособлениями. Одним из таких является оголовок для скважины. Это сборная конструкция, изготовленная из стали, чугуна или пластика, выполняет две важные функции.

  1. Закрывает ствол скважины, тем самым предотвращая попадания внутрь мусора, грязи и воды в виде осадков или подпочвенной.
  2. Является несущим элементом, на котором подвешивается скважинный насос.

Именно, учитывая две эти функции, оголовок состоит из нескольких частей, две из них основные: прижимной фланец и крышка. Именно эти две части изготавливаются из металла или пластика. Чтобы создать герметичность примыкания двух элементов, между ними устанавливается резиновое кольцо, которое при стягивании двух частей, сжимается и заполняет зазор между ними. Именно три эти компонента и создают условия герметичного закрытия скважинного ствола, то есть, отвечают за первую функциональность устройства. Скрепляются крышка и фланец четырьмя болтами, расположенными равномерно по окружности оголовка.

Составные части оголовка

Что касается второй функциональности, то для этого на крышке устанавливаются рым-болты: один изнутри (с нижней стороны), два снаружи. На первый устанавливается карабин, на который в свою очередь будет посредству троса подвешиваться глубинный насос. Два внешних предназначаются для вытягивания насоса из скважины. То есть, к ним подсоединяется лебедка или другой подъемный механизм, который будет поднимать крышку оголовка, тем самым вытягивать и сам насос.

Конструктивной особенностью оголовка для скважины также является и отверстие в крышке. Через него будет пропущен шланг для откачки воды и кабель, питающий насос электричеством.

Иногда установкой оголовка можно пренебречь – в случае необходимости отвода воды ниже уровня промерзания почвы устанавливается металлический или пластмассовый кессон для скважины. Он обеспечивает доступ и герметизирует устье скважины, что послужит гарантией сохранения целостности конструкции и чистоты водонесущего слоя. В таком случае оголовок может использоваться как дополнительная степень защиты и для удобства подвешивания скважинного насоса – это обеспечит надежное крепление, поскольку самостоятельно изготовленные держатели могут не выдержать вес насоса.

Устройство оголовка крышки

Такой оголовок не предусматривает отверстия для выхода трубы, но предусматривает место для крепления страховочного троса и отверстия для вывода кабеля питания насоса.

Оголовок-крышка в сборе

Монтируется на кондуктор выполненный из чугуна имеет голубой цвет. Данный оголовок подойдет только для тех, кто установил скважинный адаптер. Крышка закрывается герметично и фиксируется шестигранником

Размеры крышки:

  • D (мм) наружный обсадной колонны 125-133
  • D (дюйм) кабельного отверстия 1″
  • D (дюйм) вентиляционного отверстия 3/4″
  • Вес, кг 3,2
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
