Схемы систем отопления для двухэтажного частного дома

Система отопления двухэтажного дома

Отопление воздухом

Воздушная система отопления делится на два условных типа:

• принудительная вентиляции
• гравитационная

Гравитационная система

Предусматривает движение воздуха за счет различия температур. Как известно, такие условия заставляют воздух двигаться самостоятельно. Движение также объясняется и различающейся плотностью воздуха.

Теплый воздух проходит по путям воздуховодов, и освобождается под потолком. Затем движение происходит в сторону окон и дверей, где преобладает холодный воздух, и происходит вытеснение холодного воздуха.

Плюс данной системы заключается в независимости от электричества, а минусом является то, что происходит постоянный приток холодного воздуха из окон и дверей.

Это приводит к тому, что воздух в рабочей части остается холодным, а скопившийся под потолком горячий воздух образует перегрев

Система принудительной вентиляции

Предусматривает наличие специального оборудования, которое обеспечивает движение воздуха в заданных направлениях. Воздух, при этом, нагревается посредством специальных устройств, которыми, как правило, выступают теплогенераторы.

Такие устройства позволяют прогреть воздух до 60 градусов, а затем вентиляционная система разносит горячий воздух по установленным путям.

Холодный воздух поступает обратно в генератор, путем решеток и обратных воздуховодов, и схема повторяется.

Минусом такой системы является то, что образуется большое количество шума

Отопление электричеством

Известно несколько способов электрического отопления, в число которых входит:

• потолочные инфракрасные обогреватели
• пленочные системы отопления
• кабельные системы отопления
• электроконвекторы.

Электроконвекторы

Электроконвекторы устанавливают там где нет возможности использовать магистральный газ.

Принцип действия таких конвекторов заключается в том, что они обеспечивают циркуляцию горячего воздуха в помещении, при этом конвекторы обладают высокой защитой от влаги, и их установка возможно также и в ванных комнатах.

Дорогие модели обладают функцией, позволяющей не сушить воздух. Работа основана на нагреве воздуха специальными элементами, и затем, за счет увеличения в объеме, воздух поднимается выше и происходит циркуляция.

Уровень температуры может регулироваться, термостат при этом, может быть встроенным, а также выносным.

Режимы могут быть отрегулированы в зависимости от требований заказчика, и выключение требуется только при длительном отсутствии в доме.

Разница между встроенным и выносным термостатом заключается в том, что первый невозможно установить в другой точке.

Выносной термостат может быть установлен на стене, на уровне 1 метра, и при этом противостоять сквозняками.

Выбираю систему отопления для дома, прочитайте статью Как выбрать электрический котел отопления, возможно это то, что нужно вам

Если вы сомневаетесь в том как подключить радиатор к системе отопления, эта статья поможет вам во всем разобраться.

Водяное отопление

Такая схема водяного отопления двухэтажного дома является самой простой и доступной из всех представленных.

Котел нагревает воду до необходимой температуры, после чего нагретая вода поступает по трубам во все помещения, концентрируясь в батареях и радиаторах.

Теплоносителем в данной системе может выступать вода или антифриз для системы отопления, которые за счет циркуляции по замкнутой системе из трубопроводов, отдает тепло, полученное в начале цикла от отопительного котла.

В настоящее время особое применение получили системы водяного отопления частного дома:

• с естественной циркуляцией (работа такой системы осуществляется при разности давлений в контуре)
• с принудительной циркуляцией (с помощью работы циркуляционного насоса)

Современные системы водяного отопления включают в себя набор следующих вспомогательных элементов:

1. Отопительный котел
2. Подающий (главный) стояк
3. Система разводящих трубопроводов
4. Прямой и обратный стояк
5. Обратный трубопровод с запорными вентилями

Кроме того, водяное отопление в двухэтажном доме можно сделать своими руками и устраивать по схемам, как с верхней, так и с нижней разводкой. Подобная двухтрубная система отопления двухэтажного дома имеет прямой и обратный стояк, и оснащается горизонтальной разводкой.

Принцип работы водяного отопления –  в переносе воды, нагретой в котле, наверх по системе трубопроводов и далее по всем разводящим трубопроводам.

С помощью разводки теплоноситель попадает в радиаторы, где со временем охлаждается и становится тяжелее. После охлаждения вода по обратным стоякам с помощью самотека стекает в обратный трубопровод и опять поступает для нагрева в котел.

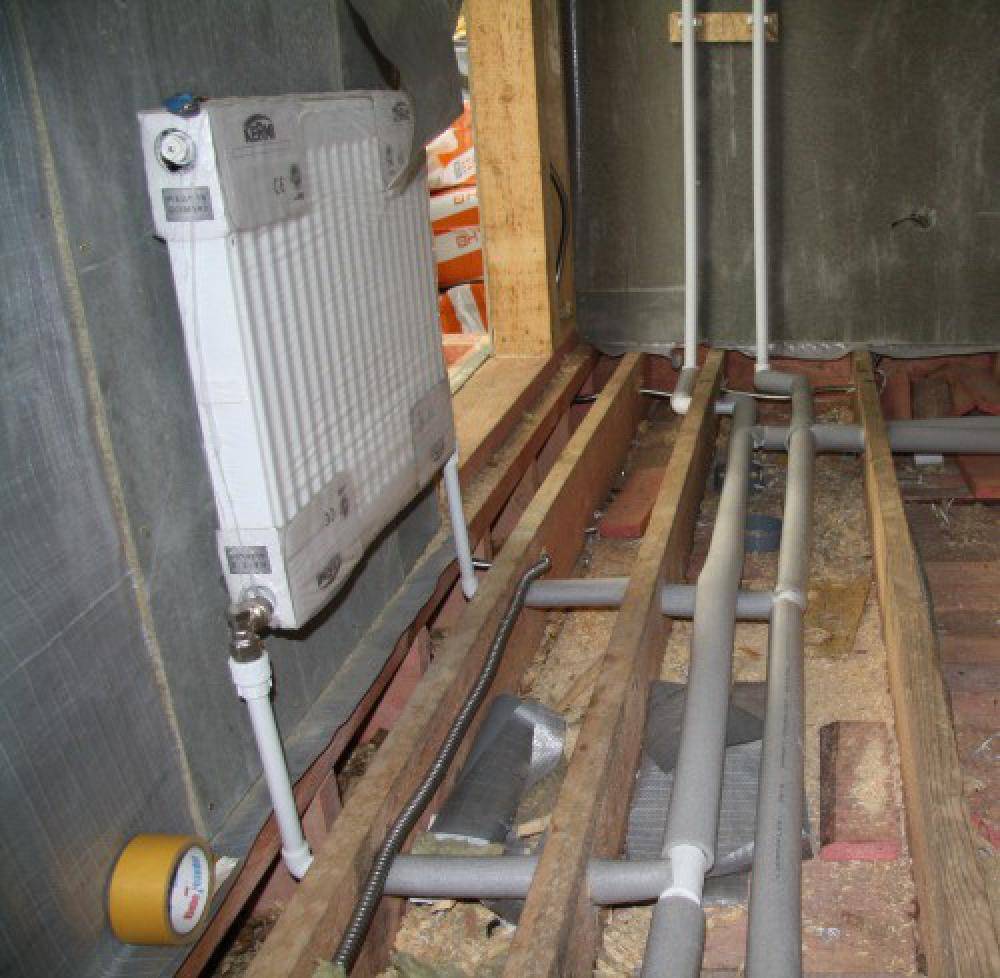

Однотрубный способ

При создании однотрубной разводки отопления все ее составляющие связаны друг с другом. Их последовательно соединяют в одну сеть. В результате получается одна длинная труба.

Обычно однотрубные системы наполняются водой. Конечный пункт, в который попадает жидкость – это радиаторы. Впоследствии тепло от нагретой воды отдается в помещения через батареи.

Нагревается вода в котле. Затем она перемещается по трубам, чтобы поступить в радиатор. Такая система обогрева обладает несколькими недостатками. Основной минус – конечный радиатор находится на большом удалении от котла, за счет чего вода в нем нагревается слабо. Исключить такой недостаток можно при помощи небольшой модификации батареи. Ее следует сделать со множеством секций. Если следовать этим советам, система однотрубного типа становится намного эффективнее.

Такая схема разводки отопления частного дома отлично работает, если установить ее в здании с двумя этажами. Объяснить это довольно просто. Если бы подобная разводка монтировалась в одноэтажном здании, пришлось бы искать подходящее место для коллектора. Такой элемент нужен для исправной работы всей системы.

Разгонный коллектор требуется для ускорения передачи тепла к радиаторам. Устройство позволяет поддерживать температуру воды на нужном уровне и снижает уровень шума.

Эффективность работы при этом находится в прямой зависимости от расположения коллекторной. Чем выше она будет находиться, тем лучше. При наличии дома с двумя этажами таких проблем не возникает – коллектор будет справляться с задачей поддержания тепла и при этом не создавать лишнего шума.

Другие преимущества однотрубной разводки:

• При выборе однотрубной разводки не придется тратить много средств. Невысокая стоимость обеспечивается за счет малого количества труб.
• Еще одним преимуществом такого способа разведения отопления является возможность прокладки даже в самых труднодоступных местах.
• Простой монтаж и эстетичность тоже можно причислить к плюсам установки подобной системы.

Однако такой способ разводки обладает и своими недостатками. К примеру, если понадобится заменить сломанные элементы, отопление в доме придется полностью выключить. Кроме того, обогрев происходит неравномерно. Это зависит от расстояния между котлом и дальней батареей.

Однако, в случае модернизации конструкции и при правильном монтаже она окажется довольно эффективной. Установить такую систему можно за несколько этапов. Работу можно выполнить самостоятельно.

Распространенные варианты подключения

Если вы решили обустроить однотрубную систему, придется выбирать между двумя видами:

• простая схема без регуляции;
• «ленинградка» с возможностью отключения отдельных радиаторов.

По способу управления первый вариант явно уступает второму, единственный его плюс – бюджетная стоимость.

Монтаж простой однотрубной системы горизонтального или вертикального типа отличается простотой и надежностью, однако регулировка температуры в сети невозможна (+)

Установка «ленинградки» обойдется чуть дороже, так как кроме труб необходимо приобрести комплект запорных кранов. С помощью байпасов и клапанов можно уменьшать/увеличивать количество теплоносителя, подаваемого в радиатор.

Схема устройства «Ленинградки»: при помощи запорной арматуры можно отключить на время отдельные ненужные радиаторы без изменения функциональных качеств всей системы в целом (+)

«Ленинградка» признана профессиональными теплотехниками лучшим вариантом однотрубной системы для 2-этажного жилого дома.

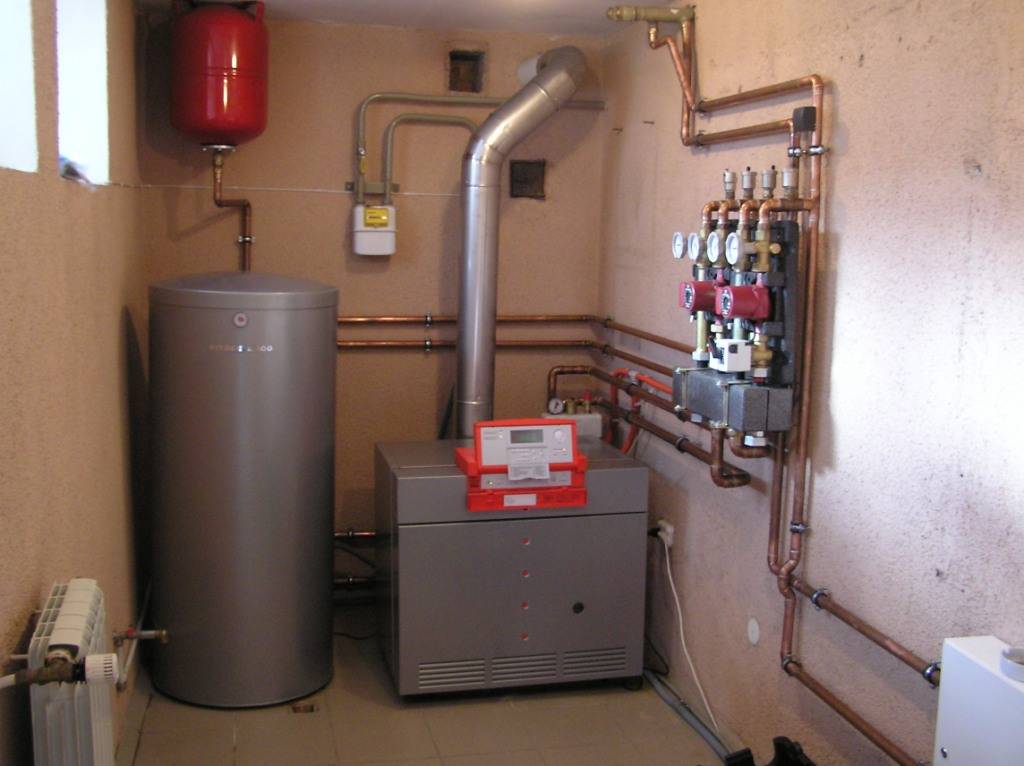

Комплектация и монтаж оборудования

• насос циркуляционного типа;
• газовый или электрический котел (мощность зависит от размеров дома, характеристик теплоносителя и т.д.);
• расширительный бак;
• трубы 20 мм и 25 мм;
• переходники, прокладки, заглушки;
• комплект радиаторов;
• краны Маевского.

Наряду со стальными трубами могут применяться полимерные или металлопластиковые, причем последним отдается предпочтение.

В отопительных контурах с закрытыми расширительными бачками стравливание воздуха производится с помощью автоматических спусников, оснащенных запорными клапанами и поплавками, или кранами Маевского, снабжающими каждый радиатор

Сначала находят подходящее место для котла и монтируют его, затем собирают трубопровод, ведущий к радиаторам. В местах радиаторных ответвлений и байпасов фиксируют тройники. Насос врезают на обратке, рядом с входным отверстием в котел, и подключают к электропитанию.

Место монтажа открытого расширительного бака – наивысшая точка системы, закрытый можно монтировать в любом удобном месте, например, в бойлерной. Радиаторы подвешивают к стенам с помощью специальных креплений, оборудуют заглушками и кранами.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Какую выбрать

В маленьком двухэтажном дачном доме без резервного электрогенератора разумно провести простую однотрубную самотечную систему отопления. В остальных случаях использовать такую конфигурацию нецелесообразно.

Если электроснабжение нестабильно, самотечная схема – единственный разумный вариант. Можно даже обойтись без газового котла, если в доме есть печь.

Коллекторная двухтрубная разводка понравится тем, кто любит порядок и боится испортить дизайн интерьера. Благодаря лучевому подключению не проблема замаскировать теплопровод и даже радиаторы. Поскольку это наиболее сбалансированная и функциональная конфигурация, она подойдет всем, кто не стеснен в средствах.

Если трудно выбрать, велика вероятность, что условия эксплуатации могут измениться или просто хочется получить универсальную систему, двухтрубная тупиковая схема закрытого типа будет лучшим выбором.

На случай отключения электричества она легко адаптируется к эксплуатации по самотечному принципу. Не проблема заменить газовый котел твердотельным или электрическим. Теплоноситель можно использовать любой, если не применять элементы из полипропилена. Допускается подключение теплого пола.

Если закольцевать контур не проблема, часто лучшим выбором будет “Петля Тихельмана”. Популярностью она обязана простоте конструкции и неприхотливости в настройке и эксплуатации.

Не стоит также забывать, что комбинированные многоконтурные разводки помогают обойти многочисленные ограничения.

Оптимальное решение для каждого дома индивидуально. При его разработке следует учитывать архитектурные особенности строения и условия эксплуатации. И если ответственно подойти к составлению проекта, выбору и установке оборудования, система будет работать эффективно и безотказно.

Однотрубная разводка отопления для двухэтажного дома

Выполнить работы по монтажу однотрубной разводки отопления можно своими руками.

В данном случае все нагревательные элементы в помещении подключаются к разводке параллельно. То есть радиаторы и батареи соединены между собой подающей теплоноситель трубой. Подогретая вода, пройдя цепочку от первого до последнего нагревательного прибора, возвращается в котел для подогрева. Если речь идет про двухэтажный дом, то однотрубная система в таком случае может иметь два ответвления. Первая ветка-контур идет на первый этаж, вторая – на второй. Однако теплоноситель, после прогрева всего здания возвращается в котел по одной общей для всех веток обратке. На каждой ветке-контуре должен стоять байпас. Он позволит отключить только один этаж, например, когда нужно провести ремонт разводки, когда как второй будет прогреваться теплым теплоносителем.

Преимуществом одноконтурной системы является относительная простота монтажа, но здесь не нужно забывать про постоянный угол наклона разводки (2-5% на каждый погонный метр труб). Главный недостаток – неравномерность прогрева радиаторов. Особенно это касается прибора, стоящего в конец цепочки. Вода туда попадает уже остывшей, поэтому в таком помещении будет самая низкая температура. Чтобы как-то сгладить образовавшуюся разницу, радиаторы здесь увеличивают в объеме.

Выводы

Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.

Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.

При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.
