Русская печь с лежанкой своими руками: лучшие порядовки и обзор технологии сборки

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

  • ширина основания — 51 см;
  • длина основания (глубина) — 89 см;
  • высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

  • топочная камера;
  • поддувало;
  • дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

  • 260 штук кирпича керамического;
  • 130 штук шамотного кирпича;
  • колосник (40х23 см);
  • топочная (30х20 см) и поддувальная (20х14 см) дверки;
  • 2 дверцы для прочистных отверстий (20х40 см);
  • металлический предтопочный лист (50х70 см);
  • два листа рубероида размером 60х100 мм;
  • песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

  • длина основания (глубина) — 64 см;
  • ширина основания — 51 см;
  • высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

  • поддувало;
  • топочная камера;
  • дымовые каналы, ведущие в дымоход;
  • варочный настил;
  • ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

  • 222 штуки керамического кирпича;
  • колосник (40х25 см);
  • дверца для топки (20х20 см);
  • дверца для поддувала (14х14 см);
  • варочный настил (35х38 см);
  • металлический духовой шкаф или водогрейный бачок;
  • железный предтопочный лист (50х70 см);
  • две дверцы для прочистных отверстий (20х14 см);
  • две задвижки;
  • кусок плоского шифера;
  • уголок стальной;
  • глина, песок или готовая глиняно-песчаная смесь для кладки.

Декор печи

Русская мини-печка может быт с легкостью вписана в самый разный декор дома. Ее без особых усилий красят и расписывают, придавая неповторимость и особый шарм. Когда печь уже построена, в любом случае имеет смысл ее отделать, ведь поверхность кирпича шершава и будет накапливать пыль и грязь.

Осуществить отделочные работы можно разными способами: побелить, покрасить, нанести штукатурку, облицевать керамической плиткой или сделать красивую роспись. Все зависит от вашей фантазии.

Для покраски поверхность печки нужно затереть. После этого она обрабатывается грунтовкой. Поверх высохшей грунтовки накладывается краска. Ее следует выбирать особую – термостойкую. Все материалы можно свободно приобрести в магазинах и на рынках.

На поверхность печи можно нанести штукатурку на основе глины. Таким способом пользуются еще с древних времен. Ремонт такого покрытия нужно производить каждый год.

Прежде чем облицевать плиткой печь, нужно удалить пыль с поверхности и зачистить швы.

Затем прикрепляется сетка, на нее накладывают раствор. После чего накладывают саму плитку.

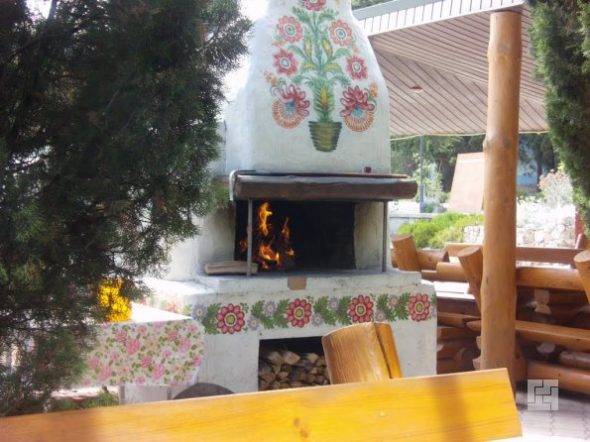

Чтобы расписать печь нужны наждачная бумага, мел, кисти и ваша фантазия. Оригинальные узоры сейчас можно легко найти в разных источниках.

С этой работой вы можете справиться самостоятельно или нанять специалиста.

Сделав добротную печь, вы получите великолепный обогреватель для дома, который создаст неповторимый уют и комфорт.

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

  • Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
  • Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
  • Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
  • Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

  • грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
  • затраты на материалы «по карману» практически любому человеку;
  • печка проста в эксплуатации, компактна и занимает мало места;
  • ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
  • благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Кладка 5 и 6 рядов

Дальше продолжается кладка русской печи порядовка при этом выглядит следующим образом.

Для создания пятого ряда во втором и третьем углах укладывают по два в3/4 кирпича. Заднюю сторону делают из двух ложковых рядов. Боковую стену выкладывают из тычкового материала. Первый и четвертый ряды заполняют тычковыми не полноразмерными кирпичами.

Шестой ряд выкладывают таким же образом, как и четвертый. На этом ряду начинают создание свода для перекрытия подплечья. С этой целью ложковые кирпичи стесывают, чтобы образовалась пята под свод. Когда создается русская печь экономка — порядовка подразумевает использование лучковых сводов.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

  • Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
  • Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
  • Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

ПлюсыМинусы
Высокий КПД — от 50 до 70%.Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Русская печь с лежанкой своими руками

Прежде, чем заниматься подготовкой материалов и инструментария, подготавливаем чертежи с порядовкой. На чертежах должно быть отражено количество кирпичей, фурнитура, размеры.

Фундамент

Варианты фундаментов:

— бутобетонный;

— кирпичный;

— железобетонный из блоков 40х20х20;

— монолитный армированный – наиболее распространенный и простой.

1. Роем котлован под фундамент. Размер фундамента равен размеру основания печи, плюс 15-20 см.

2. Закладываем подушку фильтрующую. Укладываем на дно котлована влажный песок. Утрамбовываем его до тех пор, пока он не перестанет оседать, периодически подсыпая новую порцию.

3. На слой песка укладываем щебенку, некрупные куски битых кирпичей, вновь тонкий слой песка, увлажняем, утрамбовываем. Далее насыпаем еще один слой щебня толщиной около десяти сантиметров, утрамбовываем его.

4. Накрываем щебень двумя листами гидроизоляции.

5. Устанавливаем опалубку. Для этого доски или фанеру устанавливаем в котлован. При этом между стенками котлована и «коробкой» оставляем расстояние 10 см. Доски страхуем подпорками и сильно увлажняем, чтобы древесина не вытянула влагу из раствора.

6. Чтобы проложить арматуру, заливаем в опалубку 4-5 см цементного раствора. Пока цемент схватывается, связываем проволокой металлические прутья строго перпендикулярно. Расстояние от концов прутьев до опалубки 1-2 см.

7. Замешиваем раствор из цемента (1 часть), песка (3 части) и щебня (5 частей). Раствор заливаем слоями по 20 см. Каждый из них утрамбовываем, используя вибропресс или ручную трамбовку.

8. Когда раствор схватится, накрываем его гидроизоляцией (брезент, рубероид и т.п.).

Готовим материалы

Для того чтоб построить классическую печку понадобятся: порядка восьмидесяти ведер цемента, соответствующее количество мелкого песка, глины, 1700 штук кирпича, вьюшка с полудверкой и задвижка (отверстие внутри 26х24 см).

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Русская печка своими руками

Надо отдать должное смелости некоторых предприимчивых людей, но сделать своими руками порядовку с лежанкой и готовочной поверхностью — довольно смелое решение. Дело в том, что как бы доходчиво ни выглядела схема конструкции на бумаге, воплотить ее в реальность довольно сложно. И все-таки для решительных людей есть рекомендации.

Инструменты для работы

Какой инструментарий вам понадобится:
емкость для замешивания раствора;
мерная планка, чтобы ширину кладочных швов;
строительный уровень — обязательно! Без него, гарантировано, конструкция будет иметь крен, а устранить его по окончании кладки уже будет невозможно;
правило (с его помощью выравнивается поверхность фундамента — операция разовая);
отвес (тоже крайне важное приспособление, служит для уточнения вертикальной кривизны в любом нужном месте);
порядовка — специально приспособление для многоуровневой печной кладки;
мастерок;
молоток с кирковым носом — ручной инструмент, позволяющий колоть цельный кирпич на куски вместо того, чтобы резать болгаркой.

Материалы и элементы оснастки

При создании русской печки с лежанкой и плитой вам потребуются дополнительные элементы, благодаря которым вы достигнете желаемый функционал:

    • закаленный кирпич (рекомендуется М-200) в количестве 1850-1900 шт.;
    • жирная чистая глина 245-250 кг;
    • очищенный песок 295-310 кг;

Количество кирпичей, песок и глина приведены в количествах, рассчитанных на модель 2.3 длиной, 2.0 м высотой, 1.6 м шириной.

  • колосники;
  • топочные, прочистные и поддувальная дверцы;
  • заслонка для топки;
  • дымовая задвижка;
  • варочная панель;
  • стальной лист, стальной уголок, водонагревающий бак — по ситуации и в зависимости от проекта.

Количество дверц и колосников определяется исходя из нюансов проекта.

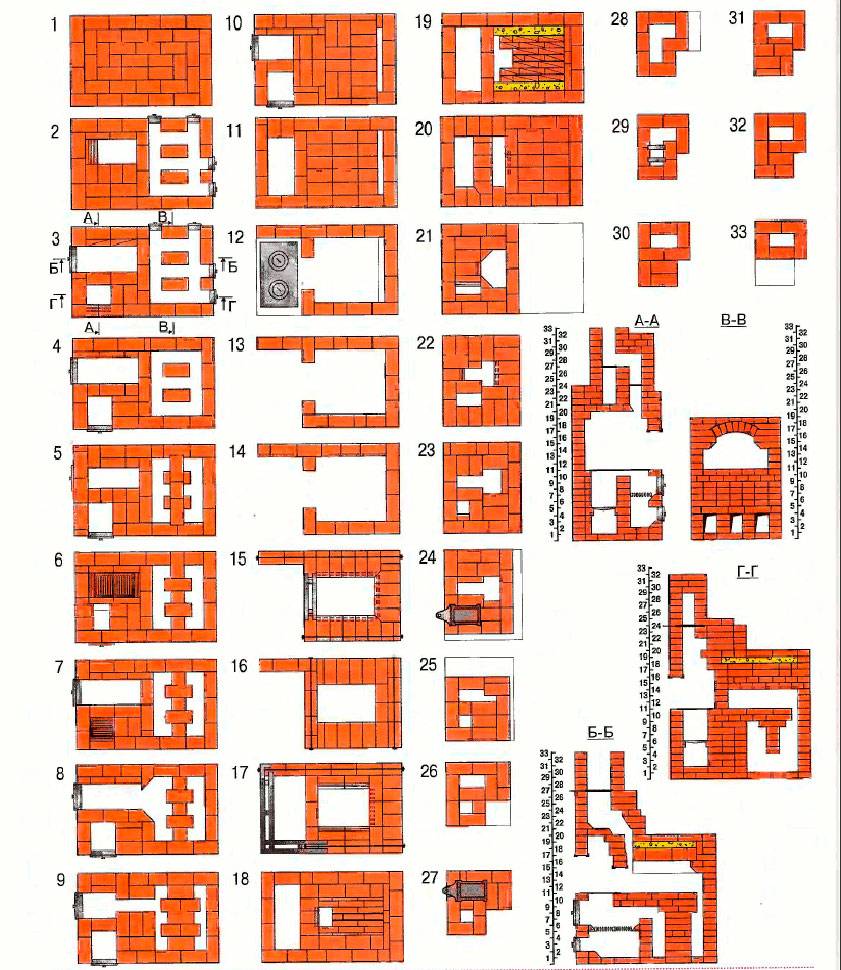

Порядок укладки слоев

В компетентно составленных рабочих чертежах русская порядовка с лежанкой и плитой представлена каждым уровнем по отдельности. Иначе сложить печку будет невозможно из-за сложности ее внутреннего (не видимого снаружи) устройства.

    • Типовой пример:
    • ряд 1-й. Слой укладывается без стяжки прямо на напольную гидроизоляцию. Подходит перекаленный кирпич, поскольку воздействия высоких температур не будет;
    • ряд 2-й. По краям будущего пода кирпичи ставятся на ребро, а если используются не цельные кирпичи, в следующем ряду их обязательно нужно перекрывать цельными;
    • ряд 3-й. Аналогичен предыдущему. Также здесь рекомендуется установить дверцу поддувала;
    • ряд 4-й. Кладется так же, как 2-й;

В этом ряду не забудьте оставить место для прочистного канала.

    • ряд 5-й. Прочистной канал продолжается. Сделать основание для будущих арочных сводов;
    • ряд 6-й. Начинается сужение прочистного канала. Устанавливается колосник;

Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.

    • ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
    • ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
    • ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
    • ряды 12-й, 14-й, 16-й. Так же, как предыдущие.

Поднятие арки рекомендуется начать на 15-м ряду.

  • ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
  • ряды с 19-го по 21-й. Завершается работа над лежанкой;
  • ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
  • ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.

Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Технология кладки печи

особыми рядами для печи

При кладке горнила для русской печи нужно соблюдать правило: стены должны иметь разную толщину. Чаще всего ее измеряют в ¾ кирпича, но многие специалисты советуют не жадничать и делать ее толщиной в 1 кирпич.

А вот передняя стена варочной камеры делается вполовину меньше, то есть в ½ кирпича. При этом свод горнила печи с лежанкой неровный, в нем есть уклон от задней стены к устью. Сама лежанка, обычно, делается наоборот идеально ровной.

Как видите, сделать русскую печь можно и самому, тем более, что она отличается многими преимуществами. Главное — соблюдать все основные правила и знать схему кладки кирпича.

Схема русской печи с варочной плитой

На Руси готовили прямо в печи, оставляя блюда томиться в остывающем горниле порой на много часов. В современных моделях часто встраивается дровяная плита, дающая возможность готовить на открытом огне. Её располагают прямо над дверцами топочной камеры.

Варочную поверхность чаще всего делают из чугуна — это теплоёмкий и долговечный металл, который имеет особенность не отдавать жар непосредственно в окружающее пространство, а удерживать в себе. Это позволяет создать комфортные условия для готовки — вокруг плиты не образуется зоны с перегретым воздухом.

Фото 3. Схема русской печи с лежанкой и плитой из чугуна. Также указаны размеры готового устройства.

Успешное приготовление блюд обеспечат специальные отверстия в плите, дающие открытому пламени прямой доступ к стенкам посуды. Чтобы увеличивать или уменьшать интенсивность нагрева предусмотрены съёмные чугунные круги, изменяющие диаметр конфорки.

Внимание! При всех положительных свойствах чугун — очень хрупкий материал

Если неосторожно облить водой раскалённую варочную поверхность, она растрескается. Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены. Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены

Чугун также не подлежит ремонту и сварке, поэтому испорченная плита потребует полной замены.

Порядовка устройства

Кладка слоев по рядам:

1. Укладка перекаленного кирпича без стяжек на материал, который защитит конструкцию от проникновения воды.

2. Цельные кирпичи по бокам будущего пода необходимо ставить ребром.

3. Рекомендована установка дверцы поддувала.

4. Обычная кладка кирпичей

Важно не забыть сохранить промежуток для прочистного канала

5. Продолжение прочистного канала. Сооружение основы для арок.

6. Сужение прочистного канал и установка колосника.

7—8. Размещение листа из стали. Закрепление проволоки для плотной установки топочной дверцы.

9. Создание песчаной подсыпки. Кирпичи пода устанавливают в полный ряд на ребро.

10—11. Установка сверху варочной поверхности. На краю пода нужно выложить кирпичи, поделенные пополам.

12, 13, 14. Выкладываются ряды аналогично предшествующим.

Фото 4. Вариант порядовки русской печи из кирпича с подтопком и варочной панелью. Постройка включает 27 этапов.

15. Поднятие арки.

16—18. Прокладка вязальной металлической проволоки. Сужение свода.

19—21. Итоговый этап постройки лежанки.

22. Подъем хайла.

23—31. Формирование трубного канала. Установка поддувала и задвижки.

Сложности при работе своими руками

Ряд сложностей, с которыми вы можете столкнуться при строительстве:

  1. Недостаточные знания печного ремесла.
  2. Задержки в возведении прибора из-за недостатка времени или опыта.

Чтобы облегчить процесс строительства нужно:

  • Класть кирпичи только по одному. Если вы новичок, лучше каждый новый ряд выкладывать на сухую, ровную поверхность.
  • Перед укладкой тщательно очищайте кирпич волосяной щеткой от крошки и пыли.
  • Керамический кирпич на несколько секунд окунайте в чистую воду, после чего отряхивайте его. Правило не относится к шамотному кирпичу.
  • Если же кирпич с первого раза лег неправильно, его нужно снять, счистить раствор и положить обратно.
  • Не забывайте, что снятый раствор не годен для работы.

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

https://youtube.com/watch?v=7X2ITFmF5JQ

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
