Применение и устройство промышленных воздуховодок

Область применения

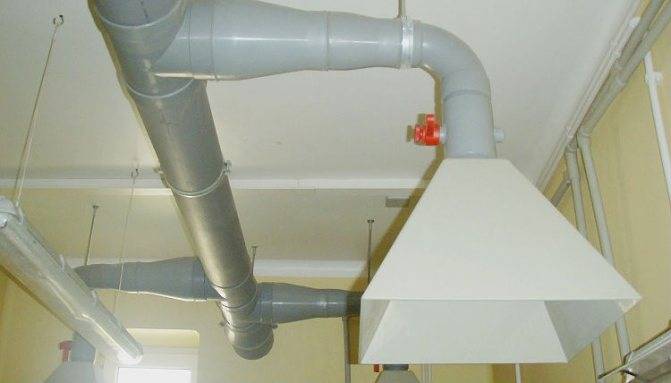

Промышленные пластиковые воздуховоды

Вентиляционные каналы  из полимерных материалов широко применяются  для устройства естественной и механической вентиляции.

В строительных нормативных документах полимерные воздуховоды разрешено устанавливать в жилых домах, административных и производственных строениях категории «Д» с низким риском пожароопасности, высотой до трех этажей.

Пластик хорошо совместим почти со всеми строительными материалами. С помощью монтажной пены каналы хорошо фиксируются в отверстиях, практически не смещаясь со временем.

За счет того, что внутренняя поверхность пластиковых труб гладкая, они обладают хорошими аэродинамическими показателями. Это позволяет использовать их для устройства отдушин и воздуховодов естественной вентиляционной системы.

В пластиковые каналы легко встраиваются вентиляторы и клапанные заглушки. К системе легко подсоединяются установки климат-контроля, фильтрационные комплексы.

Поэтому на сегодняшний день этот тип воздуховодов считается одним из самых популярных при монтаже приточно-вытяжной принудительной вентиляции.

Пластиковый воздуховод подходит для вытяжки загрязненного воздуха из санузла или кладовой. Антистатическое покрытие не дает скапливаться внутри частицам пыли.

Благодаря этому канал не засоряется и поддерживается хороший уровень тяги в проблемных помещениях. Воздуховод из ПВХ довольно просто вписать в общий интерьер так, чтобы он практически полностью сливался с обстановкой и не привлекал внимания.

Это  самый востребованный бюджетный материал для сборки простых вентиляционных конструкций. Для кухни пластиковые воздуховоды лучше выбирать уплощенной прямоугольной формы.

Такие каналы проще разместить на небольшом пространстве.  Трубы для вентиляции пластиковые не рекомендуют устанавливать в подвальных и полуподвальных помещениях, на чердаках, в зданиях с особыми требованиями к пожарной безопасности.

По каким принципам осуществляется проектирование

К разработке вентиляционных систем на промышленном объекте или в производственном помещении нужно допускать исключительно высококвалифицированных специалистов, дипломированных инженеров и профессионалов. При этом нужно учитывать климатические и погодные условия, число трудящихся, размер помещения, особенности производства и множество других нюансов и особенностей.

1. Элементами любой системы проветривания являются воздуховоды, вытяжные и приточные устройства, а также оборудование, которое помогает создать комфортный и уютный микроклимат внутри помещения (к нему относятся стабилизаторы влажности, а также калориферные приборы и кондиционеры).
2. Для нормальной вентиляции различных объектов в производственных условиях необходимо использовать такое оборудование, которое способно удалять из воздуха частички пыли, аэрозоля и газа, которые появляются в результате работы сложного оборудования.
3. На некоторых производствах (таких как фармацевтическое или производство высокоточной электроники) требуется создание специфических условий труда, поэтому в состав мощной системы вентиляции добавляют всевозможные дополнительные элементы, такие как специальные фильтры и кондиционеры повышенной мощности.
4. Согласно инструкции по эксплуатации отдельных разновидностей оборудования, те цеха и участки, где могут присутствовать испарения, опасные для человеческого здоровья, должны дополнительно оснащаться уловителями-вытяжками, которые отделены от общей цеховой сети.
5. Устройства, которые осуществляют гигиеническо-санитарный контроль вентиляционных систем, являются частью систем воздухообмена, а в зависимости от их показаний может быть подключено специальное оборудование, которое удаляет различные токсичные примеси и очищает воздух.
6. Во время проектирования систем вентиляции необходимо учитывать такой параметр, как стоимость эксплуатации. Лучше всего, если горячий воздух, который выходит из помещения, используется в специальных обменниках, а холодным воздухом осуществляется охлаждение станков и прочего оборудования.

По каким принципам осуществляется проектирование

Таблица: теплопотребление системы вентиляции

Отрасль промышленности	Технологические нужды, %	Вентиляция, %
Химическая	80-85	15-20
Металлургия	75-80	20-25
Тяжелое машиностроение	20-25	75-80

Основные сегменты воздухообмена промышленных зданий

Организация вентиляционного комплекса является рядом последовательных подготовительных и монтажных мер, призванных связать в единую сеть множество климатических агрегатов:

1. Воздуховодные трубы;
2. Воздушные нагнетатели;
3. Калориферы;
4. Фильтрационное оборудование;
5. Кондиционеры;
6. Приборы для увлажнения воздуха;
7. Заслонки.

Только грамотно спроектированная и правильно скомпилированная система способна эффективно функционировать даже без участия человека.

Воздуховодные трубы

Важнейшим сегментом системы вентилирования промышленных зданий являются воздуховоды. Они представляют собой специальные трубы, по которым под воздействием нагнетательного оборудования, проходит воздушный поток. Воздуховоды соединяются в единую сеть при помощи фасонных компонентов. Продуктивность всего воздуховодного комплекса зависит от рационального подбора элементов, а также добросовестности его монтажа.

Основное различие воздуховодных труб – сечение:

1. Круглое;
2. Прямоугольное.

Воздуховодный канал

Обе разновидности воздуховодов широко используются в промышленности и на производстве. Помимо этого, существует классификация таких изделий по диаметру, толщине рабочего листа, а также материалу:

1. Пластик;
2. Титановые сплавы;
3. Алюминий;
4. Медь;
5. Оцинкованная сталь;
6. Фиброасбест;
7. Текстильные материалы.

Фасонные компоненты

Вентиляторное оборудование

Эффективность воздуховодной сети напрямую зависит от производительности устройств, которые отвечают за перемещение воздушных потоков – вентиляторов. Широкий ассортиментный ряд этих приборов позволяет внедрять их в вентиляционные системы (бытовые или промышленные) любой конфигурации и сложности.

Монтировать нагнетатели можно несколькими способами: непосредственно на стену, внутри воздуховодной трубы (канальные вентиляторы), на специализированных площадках и т.д. Таким образом, по методу исполнения вентиляторы делятся на следующие типы:

1. Канальные;
2. Крышные;
3. Потолочные;
4. Многозональные.

Промышленный вентилятор

Конструктивные различия воздушных нагнетателей:

1. Осевые;
2. Диаметральные;
3. Центробежные;
4. Безлопастные.

Вентиляционные системы промышленных зданий могут задействовать различные виды воздушных нагнетателей.

Промышленный фильтр

Фильтрационные устройства

Как мы уже обозначили выше, вентиляция промышленных зданий нуждается не только в реализации приточно-вытяжной воздухообменной схемы. Обработка приточных потоков чрезвычайно важна, в особенности на различных производствах. Вентиляционные фильтры способны производить глубокую и качественную очистку воздушной массы, поступающей в помещения. Классифицировать фильтрационное оборудование можно по степени очистки воздуха:

1. Очистители 1-го класса – способны улавливать загрязнения практически всех размеров;
2. Фильтры 2-го класса – очистка до 1 мкм;
3. 3-й класс фильтрационных приборов – улавливают до 10 мкм.

Монтаж вентиляции

Воздуховоды для вентиляции: формы конструкций и материалы изготовления

Воздуховоды для вентиляции представляют собой систему труб различного диаметра и формы сечения, соединенные между собой фасонными элементами. Правильный подбор воздуховодов к той или иной системе вентиляции зависит от конструктивных особенностей исполнения и расчетных параметров, с учетом соответствия строительным и санитарным нормам.

Материалы для изготовления воздуховодов систем вентиляции

Воздуховоды для вентиляции, учитывая использование материалов для их изготовления, разделяют на группы:

металлические. Для их изготовления используют оцинкованную или нержавеющую сталь. К их преимуществам можно отнести малый вес, высокую степень термостойкости, устойчивость к коррозии, легкость монтажа;

Пластиковые воздуховоды разнообразных форм и размеров

• пластиковые. При изготовлении таких труб в качестве воздуховода используют полипропилен, полиуретан, поливинилхлорид. Среди их достоинств – абсолютная безвредность, идеальная герметичность, простота монтажа и обслуживания. Они легко поддаются чистке и быстро моются;
• гофрированные алюминиевые. Воздуховоды для вентиляции из гофрированных алюминиевых труб получили широкое применение вследствие способности сжиматься и растягиваться в любом направлении и под необходимым углом. Конструкция гибких гофрированных труб такова, что они сохраняют жесткость и форму сечения. Преимуществами гибких воздуховодов для вентиляции являются отсутствие многочисленных соединений, простота монтажа и длительность эксплуатации;

Гофрированные алюминиевые воздуховоды отличаются простотой монтажа

текстильные. Материал для изготовления этих воздуховодов вентиляции – синтетическая ткань (полиэстер). Крепления выполняются также из текстиля. Ткань предотвращает образование конденсата на поверхности воздуховода и не требует утепления. Из преимуществ – легкий вес тканевой системы, бесшумная работа, маневренность, несложный монтаж и демонтаж. Чистка тканевых систем производится посредством стирки.

Типы сечений воздуховодов

Общеустановленными формами сечений воздуховодов считаются прямоугольные и круглые сечения. Если конструкция вентиляционной системы имеет ограничения на форму и размеры сечения, для воздуховодов используют плоскоовальные (эллиптические) сечения.

Воздуховоды квадратного сечения из оцинкованной стали

Материал изготовления прямоугольных воздуховодов для вентиляции – оцинкованная сталь. Толщина стенок применяется в зависимости от размера сечения и регламентируется СНиП. Соединяются прямоугольные воздуховоды с помощью фланцевых элементов и без них. Стандартная длина 1,25 м, максимальная – 2,5 м. Благодаря компактной форме, прямоугольные конструкции встраиваются в пространство, ограниченное по высоте (к примеру, под подвесной потолок).

Материалом для воздуховодов круглого сечения может выступать оцинкованная сталь, пластик, полиэфирная металлизированная лента со спиральным каркасом, ПВХ со спиральным каркасом, алюминиевая фольга. Диаметр сечения варьируется от 100 до 1250 мм. Соединения гибких гофрированных воздуховодов для вентиляции представляют собой плотный замок. Для удобной транспортировки, гофрированные гибкие воздуховоды могут сжиматься в 5 раз.

Пластиковые гофрированные воздуховоды сохраняют форму и жёсткость сечения при изгибах и растягивании

Возможные многократные изменения формы гибких гофрированных воздуховодов не нарушают их качеств. Спиральные гибкие конструкции соединяются с помощью фланцевых элементов и уплотнителей. Не нуждаются в дополнительном утеплении. Сфера применения гибких воздуховодов – подача и вытяжка воздуха в жилых и производственных помещениях.

Тканевые гофрированные воздуховоды из полиэстра не требуют дополнительного утепления, так как не притягивают конденсат

Вентиляция производственных зданий. Документация

В число необходимой документации при проектировании и установке системы вентилирования входят:

• базовая информация о специфике производства, конструкции помещений, зданий;
• общая схема оптимального расположения вентиляционного оборудования;
• спецификация вентсистемы;
• перечень материалов, из которых необходимо изготовить элементы будущей установки;
• документы по тепловой, противопожарной изоляции вентканалов;
• чертежи вентиляционной сети, включающие схему здания, отметки уровня напольного покрытия, размеры и диаметр вентиляционных каналов, пересечение воздуховодов с другими конструктивными элементами и отрезки их изоляции;
• отдельные чертежи важных узловых соединений, стыковок;
• схемы нестандартных креплений, если они буду использоваться;
• схемы нетипичных конструкций, элементов, узлов.

Для проведения установки вентиляционной системы необходима технологическая карта, в которой определяется перечень параметров, обязательных к выполнению:

• особенности проведения монтажных работ, связанные со спецификой производства;
• требования к транспортировке материалов, изделий, качеству проводимых работ, страховочным работам и т.д.;
• схемы производственного контроля качества проводимых работ;
• определение степени качества оборудования, материалов, технологии работ;
• перечень необходимых транспортных, материальных, технологических ресурсов;
• график выполнения установочных работ;
• технические, экономические затраты.

Вентиляция промышленных помещений

Вентиляция промышленных помещений одна из главных составляющих, которая входит в комплекс мер по созданию благоприятных для человека условий воздушной среды в помещении. Система вентиляции должна не только отвечать всем санитарным нормам, но и полностью соответствовать строительным требованиям здания. Так же она должна поддерживать метеорологические параметры разных помещений — это надо учитывать, когда осуществляется монтаж промышленной вентиляции. Правильная вентиляция – главное условия для создания комфортной атмосферы в помещении. Требования, которые предъявляют к различным системам вентиляции тоже разные. К примеру, в загородном доме и в городской квартире они будут совершенно разными. В квартире главным фактором выступает качественная очистка наружного воздуха, в то время как для загородного дома важнее уровень шума. Поэтому владельцы коттеджей выбирают системы вентиляции, которые при работе издают как можно меньше шума. Воздух за городом намного чище городского, поэтому к качеству фильтров в городе требования жестче. Поэтому проектированием системы вентиляции лучше заниматься еще на этапе строительства.

Каждая вентиляционная система должна учитывать приток воздуха с улицы и его вытяжку обратно. Для его баланса в доме они должны осуществляться синхронно.

Достоинства и недостатки полипропиленовых воздуховодов

Для того чтобы разобраться в характеристиках этих изделий необходимо изучить их сильные и слабые стороны. Рассмотрим основные преимущества полипропиленовых воздуховодов:

• довольно высокие прочностные характеристики;
• резистентность к губительным коррозийным воздействиям;
• гладкие внутренние стенки. Это качество полипропиленовых воздуховодов позволяет увеличить пропускную способность системы, так как ничто не препятствует движению воздушных масс;
• резистентность к агрессивным химическим соединениям;
• устойчивость к воздействию ультрафиолетового излучения;
• устойчивость к температурным колебаниям. Минимальная температура, которую способны выдержать детали из ПП доходит до −40 °C;
• кроме этого, полипропиленовые детали являются влагостойкими и не пропускают газ;
• полипропилен не предрасположен к накоплению пыли и грязи;
• простота монтажа;
• техническое обслуживание этого материала отличается простотой и дешевизной;
• продолжительный эксплуатационный срок. Как уже было сказано выше, коммуникация из таких деталей может прослужить несколько десятков лет.

Полимерные воздуховоды могут использоваться для принудительной вентиляции, которая подразумевает установку вытяжного устройства

Однако (как и любой другой материал) полипропилен имеет и некоторые недостатки. Рассмотрим их:

• недостаточная сопротивляемость к высоким температурам;
• слабая пожароустойчивость.

Вентиляционная шахта в многоэтажном доме особенности

Инженерные коммуникации многоэтажного дома — это слаженная, тщательно продуманная система, бесперебойная работа которой обеспечивает комфортное проживание людей в квартирах многоэтажки. Работа вентиляционной системы, казалось бы, происходит сама по себе, на самом деле это не так.

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

•  естественная,
•  принудительная,
•  смешанная.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

Устройство вентиляционной шахты многоэтажного дома и их технические особенности

Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов, аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

• полная герметичность,
•  пожаростойкость,
•  беспрепятственное прохождение расчетных воздушных масс.
•  возможность технического обслуживания.

Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

Вентиляционная шахта в многоэтажном доме схема

Схема 1

В жилых домах повышенной этажности распространена система вентиляции, где квартирные воздуховоды объединяются в общую шахту. Подключение каналов спутников происходит на этаж или два выше, расположения горизонтального воздуховода. Такая схема чревата перетоком воздуха и попаданием запахов из одной квартиры в другую. Врезка кухонных вытяжек и даже элементарных вентиляторов в санузлах в такую систему лишь усугубит проблему. Решается она путем устройства принудительной вытяжки, расположенной в общей шахте или ее оголовке.

Схема 2

Вентиляционные шахты оканчиваются оголовком, накрытым зонтом из оцинкованного железа или бетонной плитой. Такие меры предупреждают попадание осадков и крупного мусора в шахты. Кладка оголовка должна быть герметична, оштукатурена. Оголовки должны быть пронумерованы по порядку, а так же иметь маркировку расположенных в общей шахте квартирных выводов.

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Вентиляционные шахты СНИП

Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

Техническое обслуживание воздуховодов

Периодически систему нужно очищать, чтобы та работала в соответствии с нормами. Трубы можно чистить механически с помощью вакуумных насосов и гидромеханических приспособлений. Но такой вариант не подходит для гибких труб – их легко повредить.

Химический способ очистки нужен для удаления жира и копоти в воздуховодах кухонь на предприятиях общественного питания. Также таким способом можно почистить трубы и от домашней вытяжки.

Также воздуховоды необходимо дезинфицировать порошковыми, аэрозольными составами, либо жидкостями на основе перекиси водорода. Этими мероприятиями должны заниматься профессионалы со специальным оборудованием и средствами. Это гарантирует, что система будет очищена полностью.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения
