Русская печь с камином и лежанкой

Где устанавливают русскую печь?

В древние времена на этапе строительства домов в первую очередь определяли, где будет стоять печь в доме, а также баня на усадьбе. И если парилки имели не все, то без отопительного агрегата просто не обходились.

При выборе оптимального расположения учитывают принцип работы печи, возможность дальнейшего подключения дымохода и удобства обслуживания в процессе эксплуатации. Обязательно рассчитываются противопожарные разрывы – отдаленность греющихся поверхностей от стен из горючих материалов.

Если коттедж небольшой, то лучше разместить печь максимально по центру дома. Это же правило актуально, если загородный дом полностью деревянный.

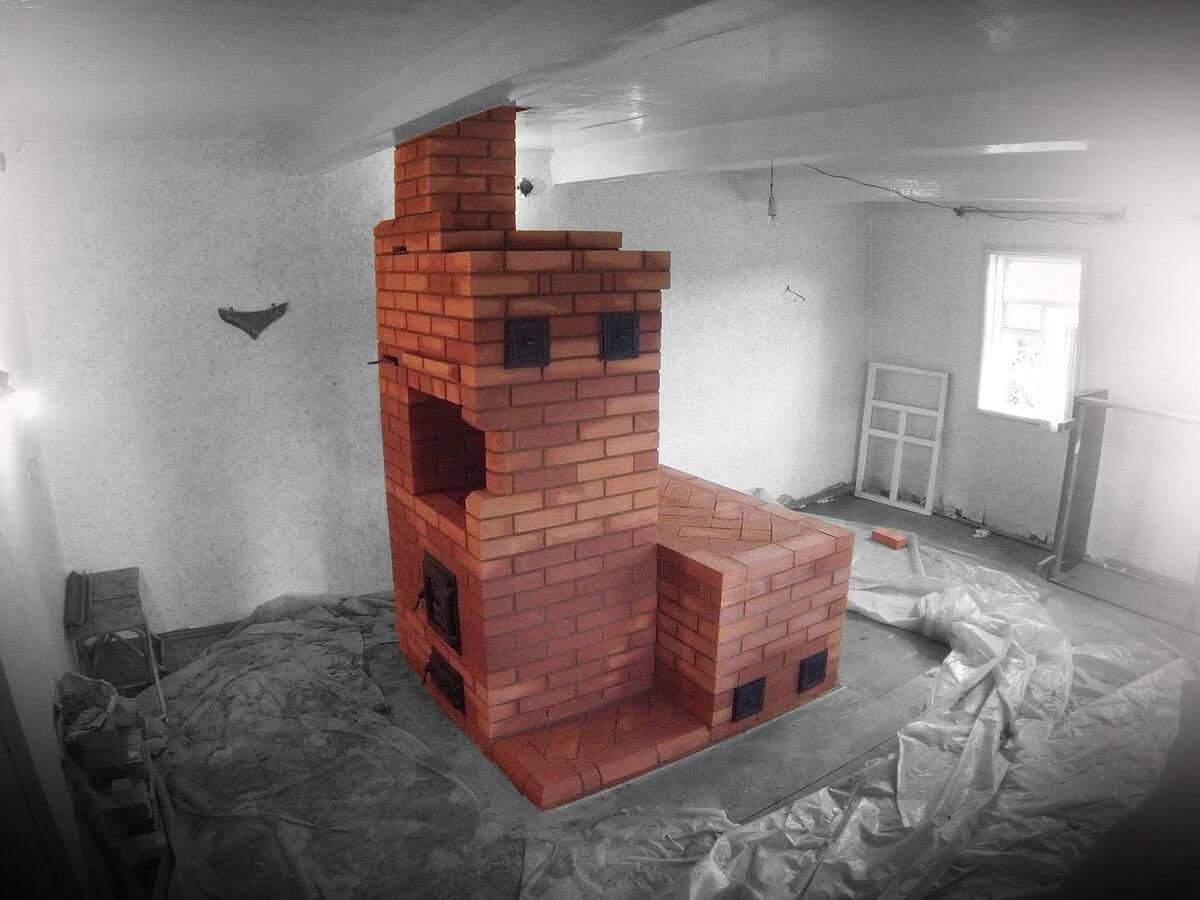

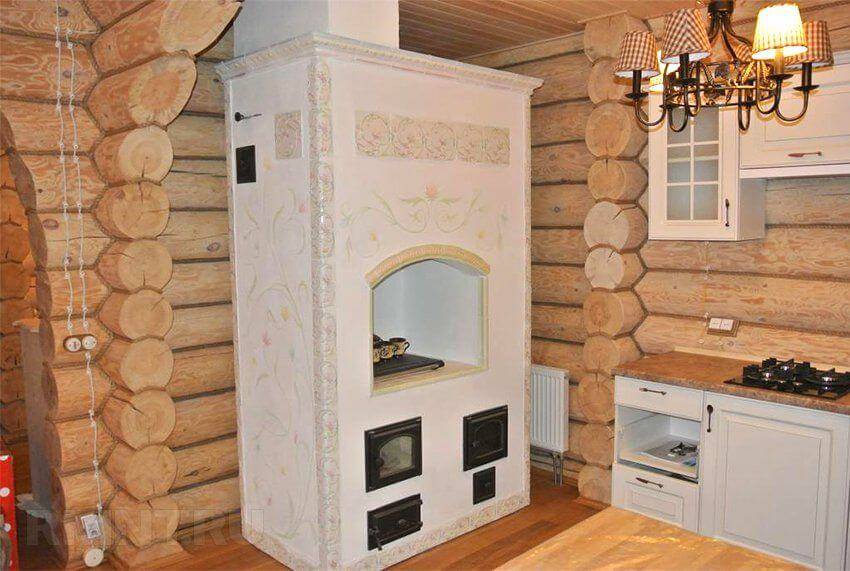

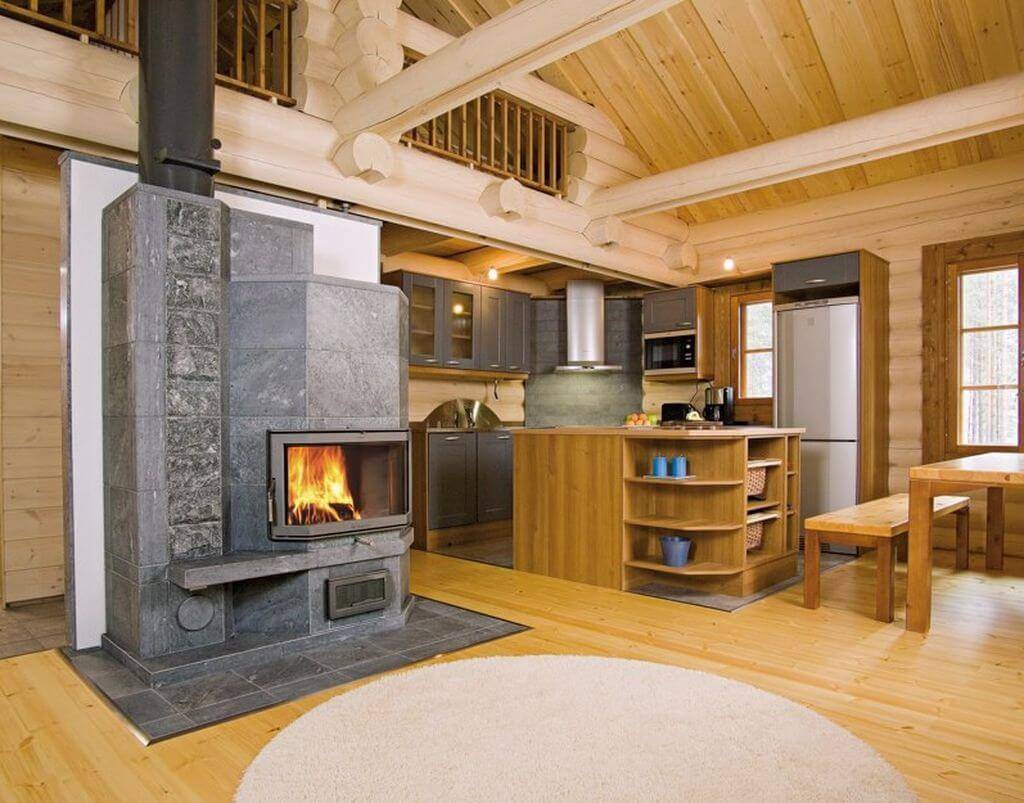

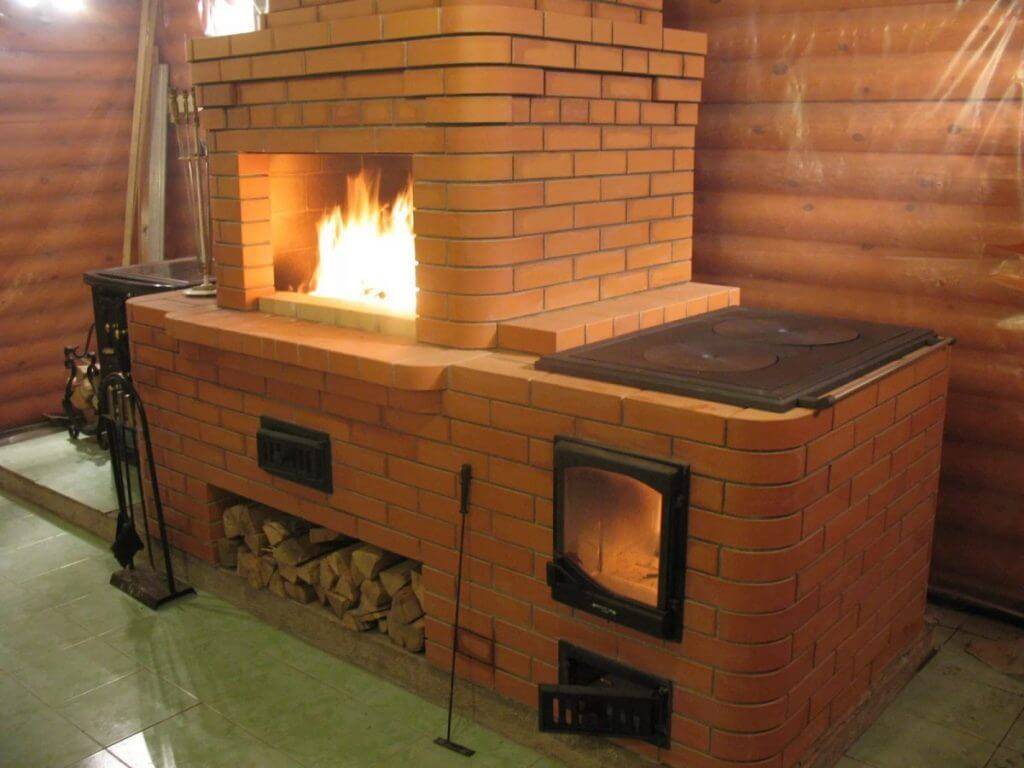

В гостиной

Если дом большой и многокомнатный, идеальное место для установки печи – гостиная (даже если речь идет не о традиционных габаритных агрегатах, а о миниатюрных буржуйках или современных электрокаминах).

Для большого дома лучше создавать кирпичные конструкции. Такая печка будет хорошо прогревать просторные помещения. Как правило, гостиная – это центр дома.

Размещая в ней печь, можно добиться прогревания всех комнат

Конечно же, оформление займет довольно много времени, но именно на этапе планировки важно учесть все тонкости

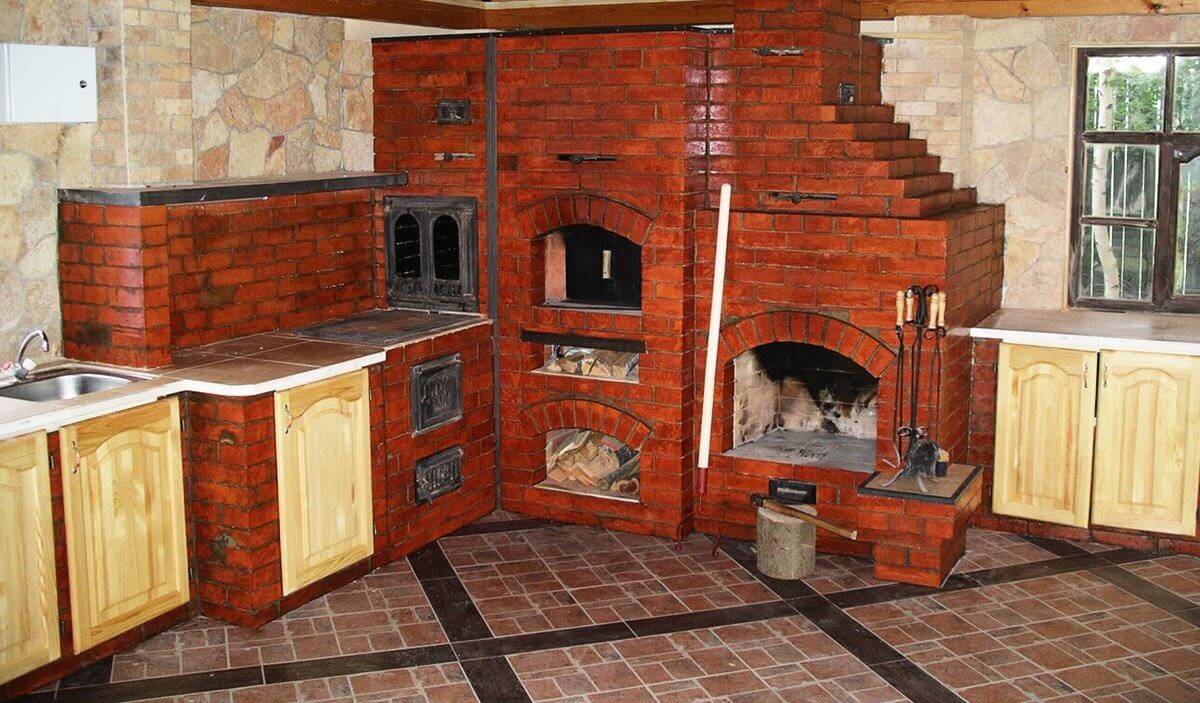

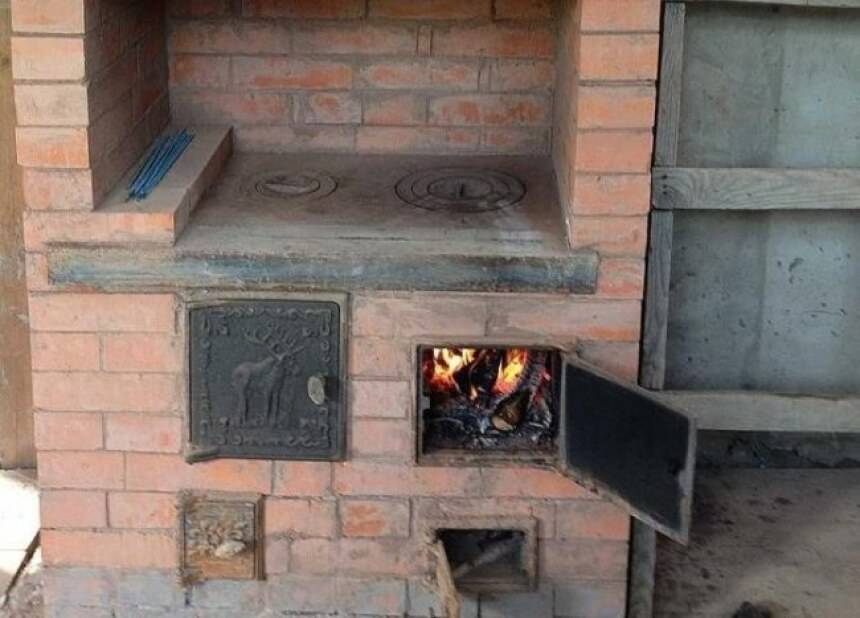

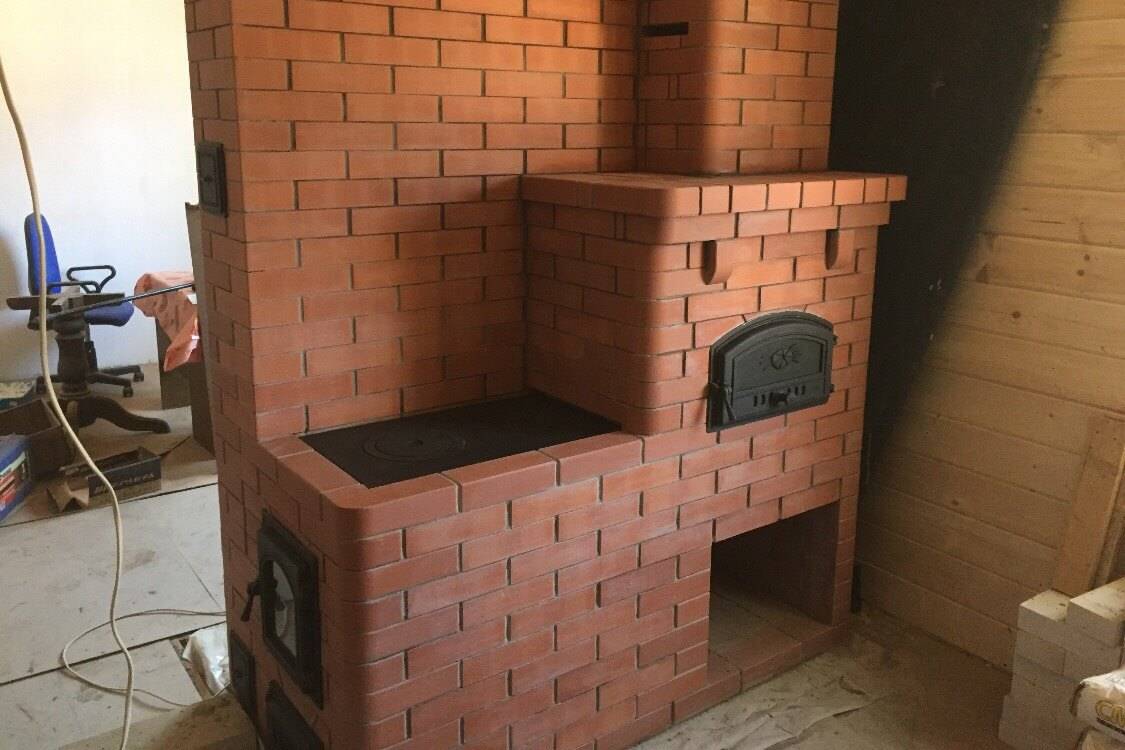

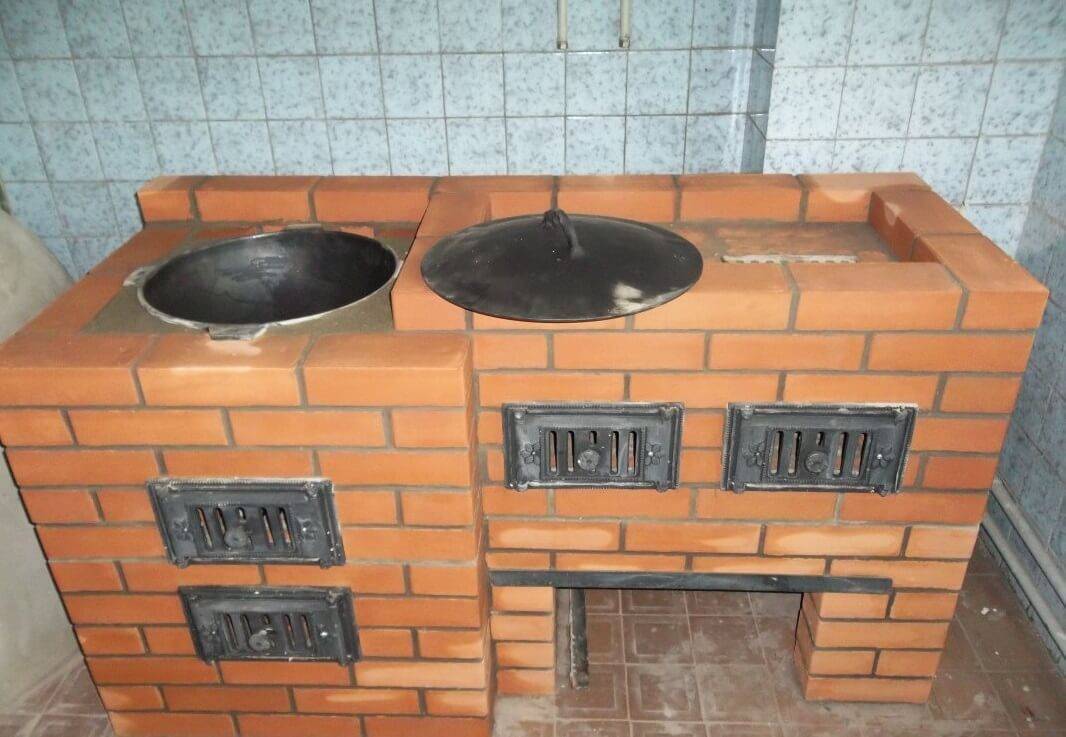

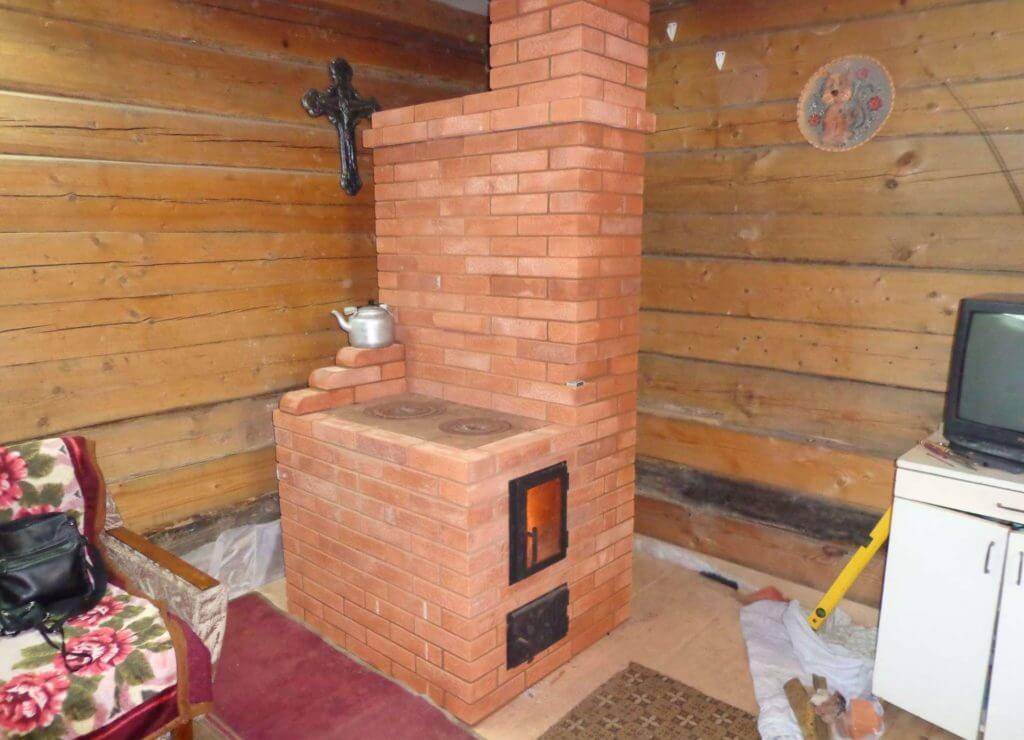

Установка на кухне

Установка на кухне – второй распространенный вариант размещения печки в традиционном русском стиле. Как правило, таким приемом пользуются в нескольких случаях:

• Требуется прогрев только одного помещения. Обычно это кухня или удаленная гостиная. Подобная необходимость возникает при наличии хорошей отопительной системы по всему дому (например, газовый котёл с водяным контуром) и дефиците тепла в одном из помещений. Зачастую именно кухню достраивают или меняют ее основные конструкционные узлы, из-за этого требуется дополнительный подогрев.
• Стильная голландка или русская «мазанка» искусно подчеркивают продуманный интерьер. Эксперименты с декором на гастрономическую тематику и украшения в этническом стиле очень часто хорошо созвучны с убранством дорогих кухонных локаций в стиле кантри, этно, рустикал.
• Печь исполняет роль не столько обогревательного прибора, сколько приспособления для приготовления пищи. Грамотно сформированная конструкция и искусно подобранное место позволит испечь вкусных пирогов, нагреть чан воды, поэкспериментировать с устройством с оригинальной системой барбекю или мангалом.

Печка на кухне размещается и в очень маленьких домах. В этом случае именно отопительный элемент становится «горячим сердцем» всего дома. Продуманная конструкция печи помогает грамотно разграничить пространство, разделить компактную локацию на зоны.

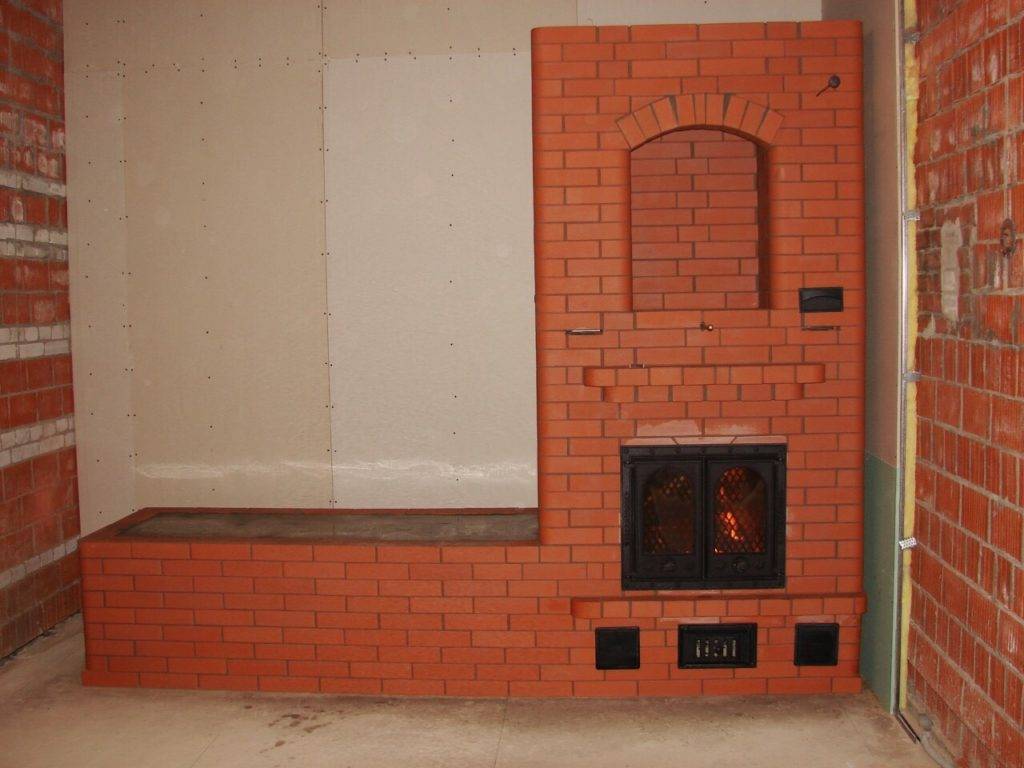

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

• для обогрева дома;
• для приготовления пищи;
• в качестве спального места;
• для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

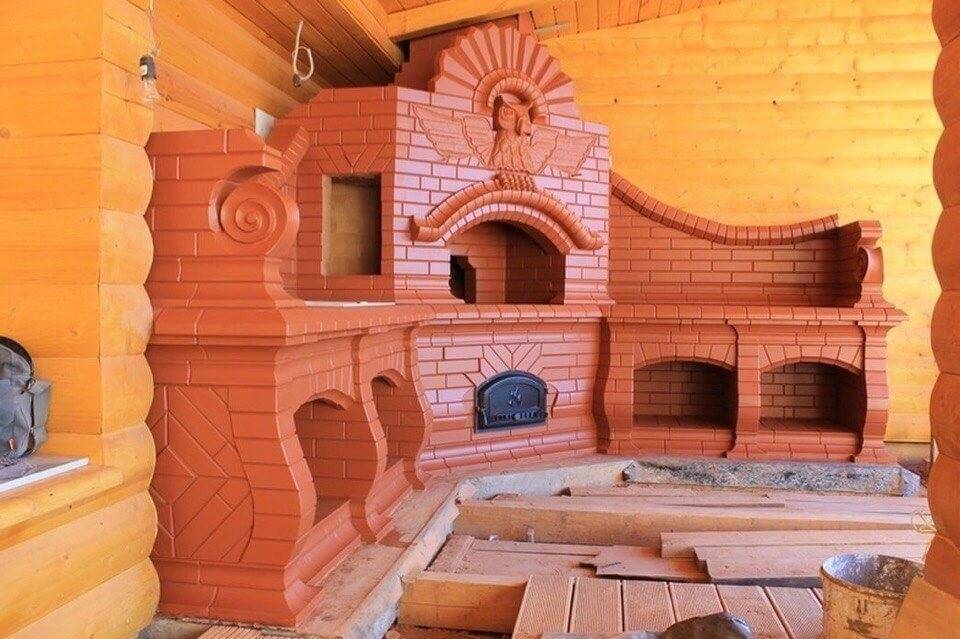

Способы отделки русских печей

Декорирование русской печи выполняется несколькими способами:

• расшивкой кирпичной кладки;
• оштукатуриванием;
• отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

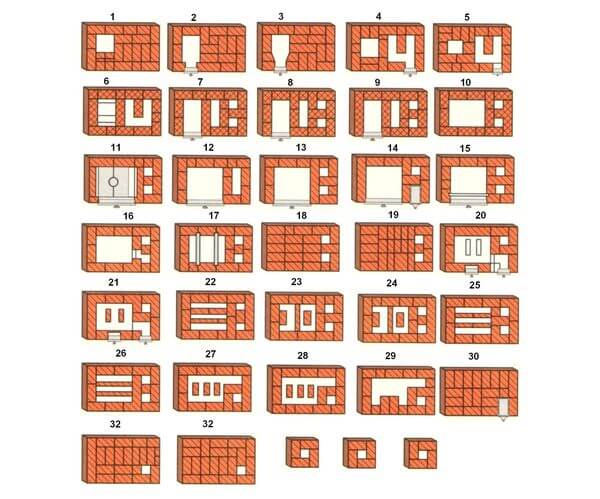

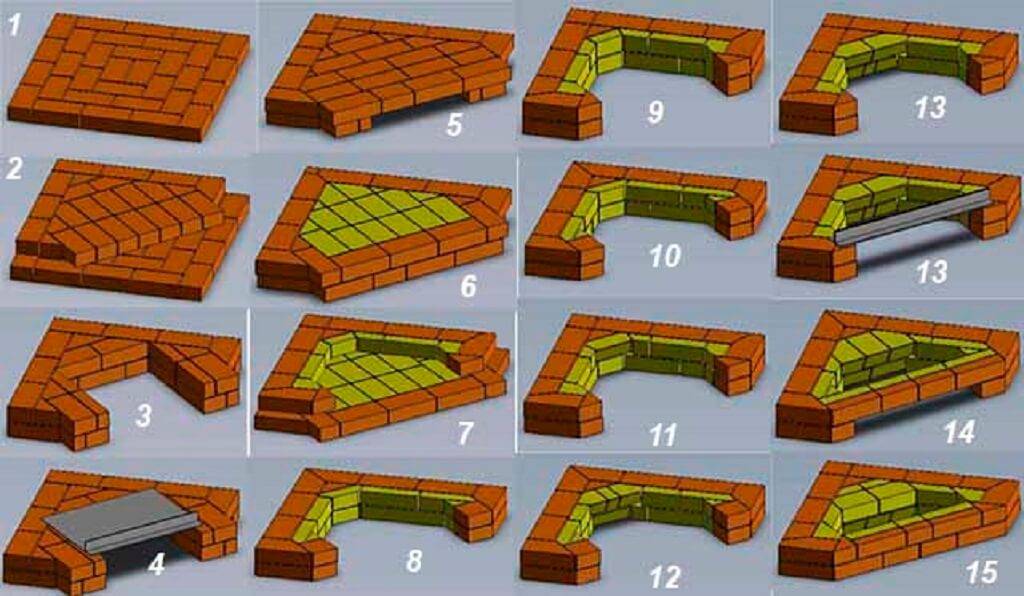

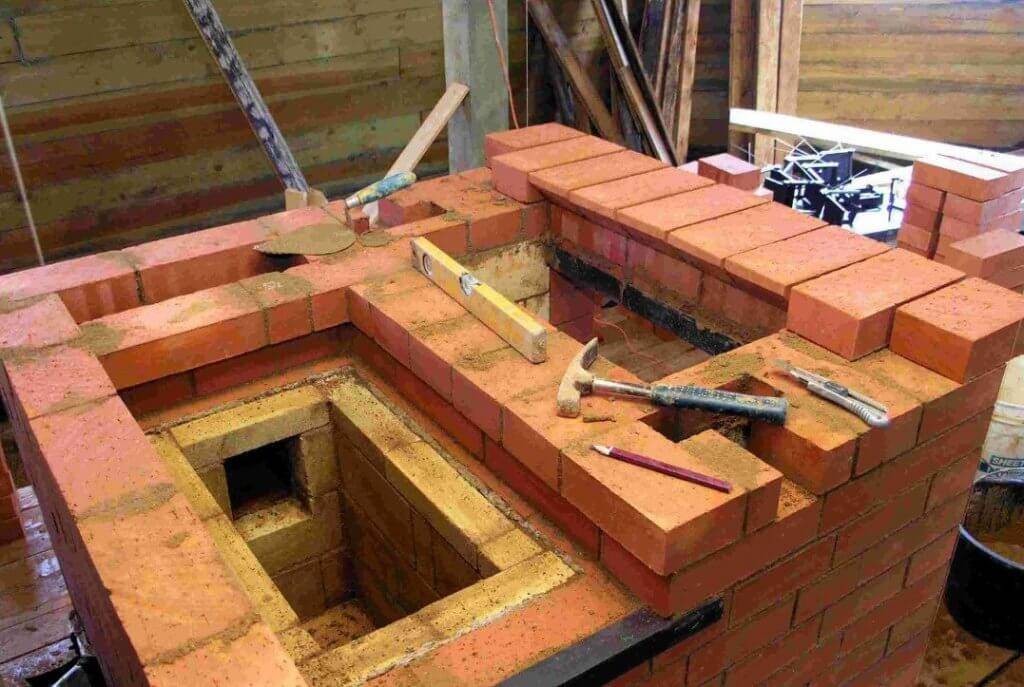

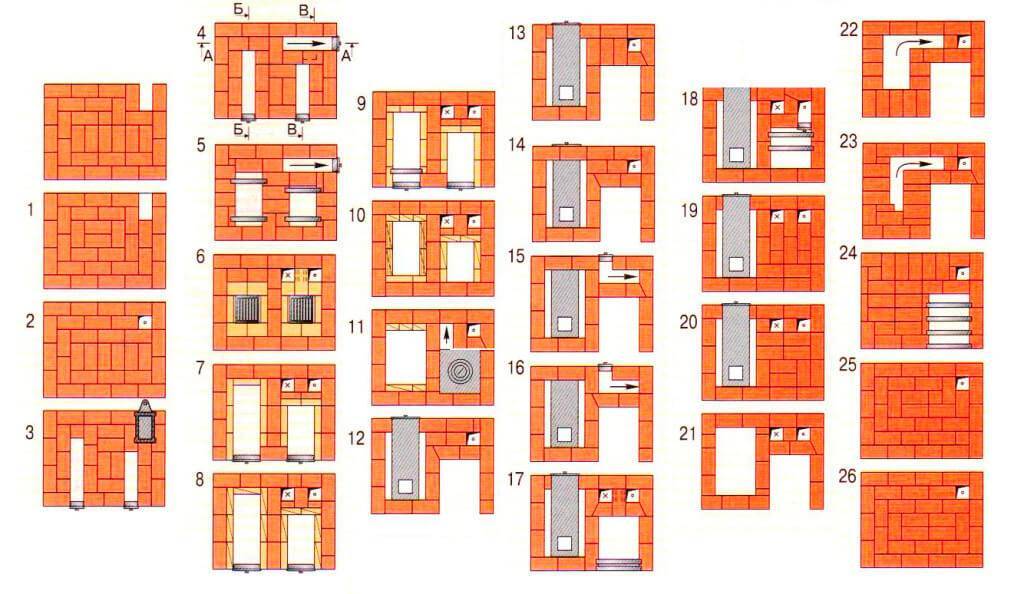

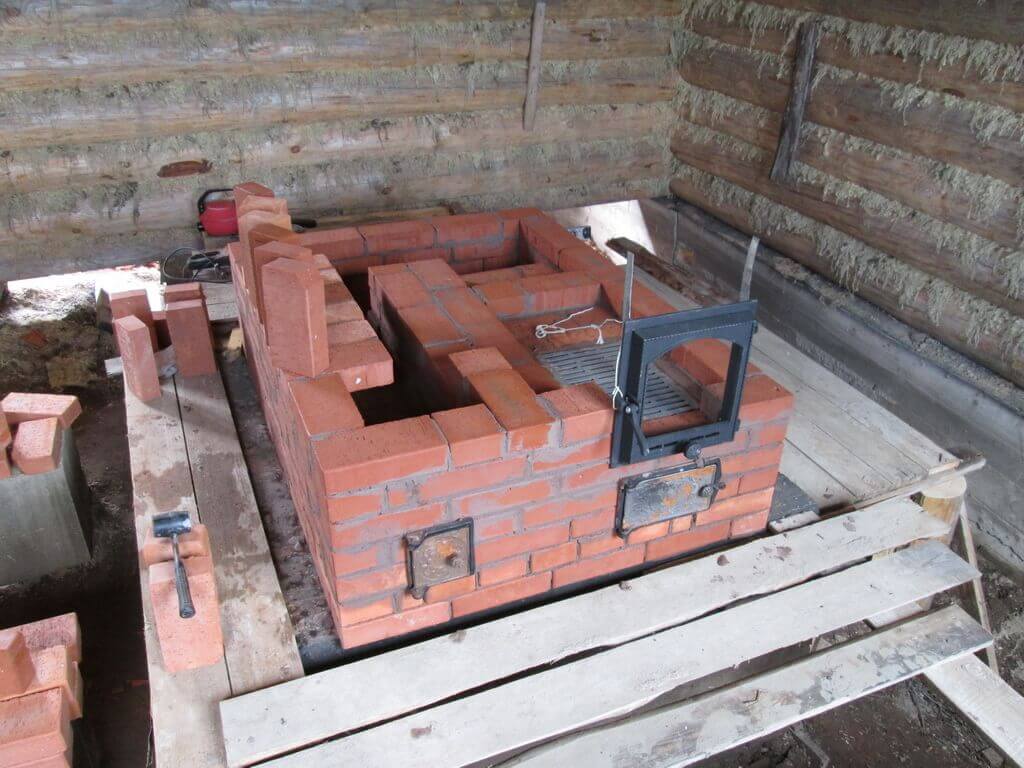

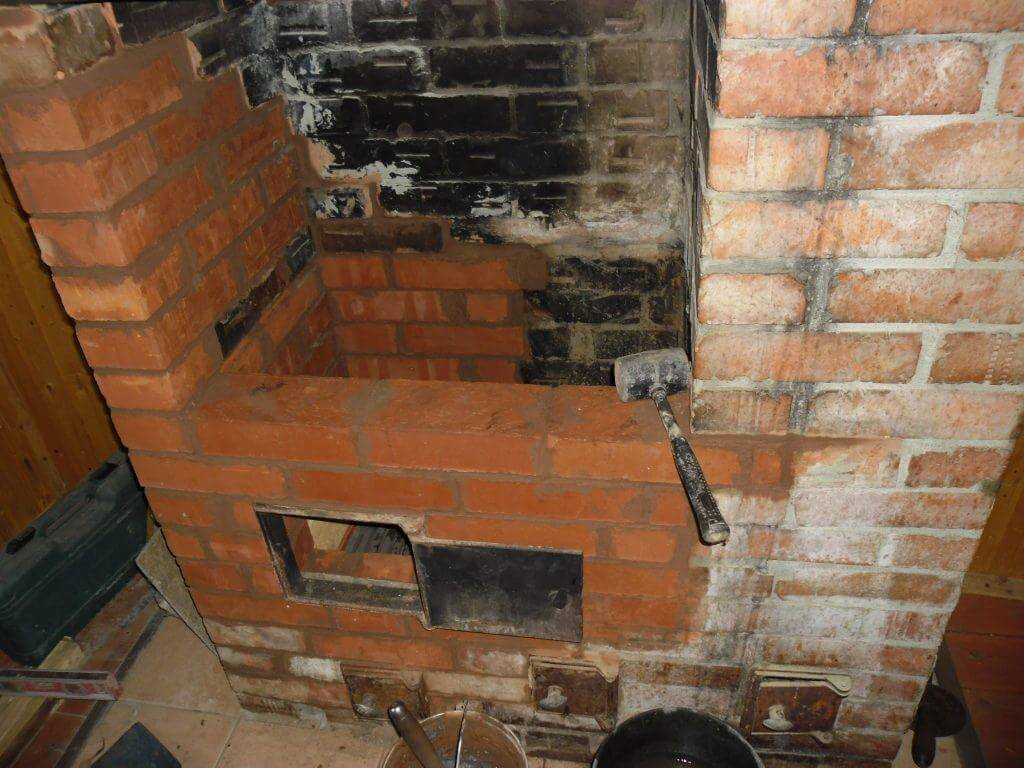

Порядовое руководство по строительству русской печи

1) Используем огнеупорные шамотные кирпичи. Чтобы добиться правильности перевязки (кирпичные швы), обрезаем каждый кирпичик на ¾ и в углах кладки устанавливаем по три таких кирпича так, чтобы они точно примыкали друг к другу.

2) Возводим стены будущего опечка.

3) В этом ряду применяем по четыре кирпича ¾.

4) Выстраиваем ряд номер 4 из цельных кирпичей. У тех кирпичей, которые будут располагаться у основания подпечья, откалываем уголки. Эти кирпичи станут опорами (пятами) у арки. Устанавливаем деревянную форму для кладки арки, следом производим кладку арки. Кирпичи скашиваем, для точности используя нитку, натянутую от центра опалубки к верхнему краю кирпича.

5) В этом ряду необходимо 20 кирпичей скосить под углом. Этот угол необходим для строительства свода подпечья.

6) Стенки с боков делаем толщиной в один кирпич. Стенки фасадную и располагающуюся сзади выкладываем в два слоя толщиной. Вставляем деревянную полукруглую опалубку между боковыми стенками. По этой форме выкладываем свод подпечья. В дальнейшем опалубку необходимо будет удалить, поэтому она должна быть разборной.

Приступаем к кладке свода. Зазоры меду кирпичами делаем одинаковыми, заполняем их раствором. Для прочности можно в зазоры вкладывать по небольшому обломку кирпича.

7-8) Производим строительство, строго соблюдая перевязку. Используем отвесы для проверки вертикальности граней. В восьмом ряду делаем основание для холодной печурки.

9) Строим печурку, ряд из цельных шамотов, на углах 1/2 и 3/4 частей.

10) Выстраиваем ряд, промеж стенками засыпаем слой мелкого песка.

11) Делаем сплошную кладку-перекрытие поверх песчаной засыпки.

12) Строим под печи и шесток. Шамоты, образующие под печки скреплять цементом не нужно. Пространство (щели) между ними засыпаем песком. В левом углу пода делаем горнушку – выемку под раскаленные угли.

13) Строим стенки варочной камеры и стенки шестка. Для устья печи устанавливаем металлическую перфорированную дугу между горнилом и шестком. В перфорацию вставляем пластичную железную или медную проволоку, которую затем утапливают в растворе между кирпичной кладкой.

14-16) Строим ряды горнила и шестка.

17) Укладываем опоры для свода горнила – 8 скошенных шамотов. Укрепляем на них опалубку из дерева. Выкладываем арку из ½ кирпичей.

18) Сооружаем арку.

19-22) Выкладываем сплошные ряды (строим перекрышу, на которой будет устраиваться лежанка). Перед 22 рядом засыпаем песок. Над шестком оставляем открытый проем.

23) Наращиваем стенки. Справа делаем отверстие для удобства очистки печи от золы.

24-26) Перекрываем перетрубье. Оставляем проем для дымохода и вьюшки.

27-28) Устанавливаем полудверку напротив вьюшки.

29-30) По-прежнему строим стены перетрубья.

31) Делаем ряд дополнительных кирпичей (3 шт).

32) Делаем перекрытие перетрубья, справа крепим задвижку.

33) Строим дымоход. Все ряды одинаковые, по шесть кирпичей. У потолочного перекрытия делаем кирпичный напуск.

После строительства даем печи просохнуть, проверяем тягу и производим внешнюю отделку.

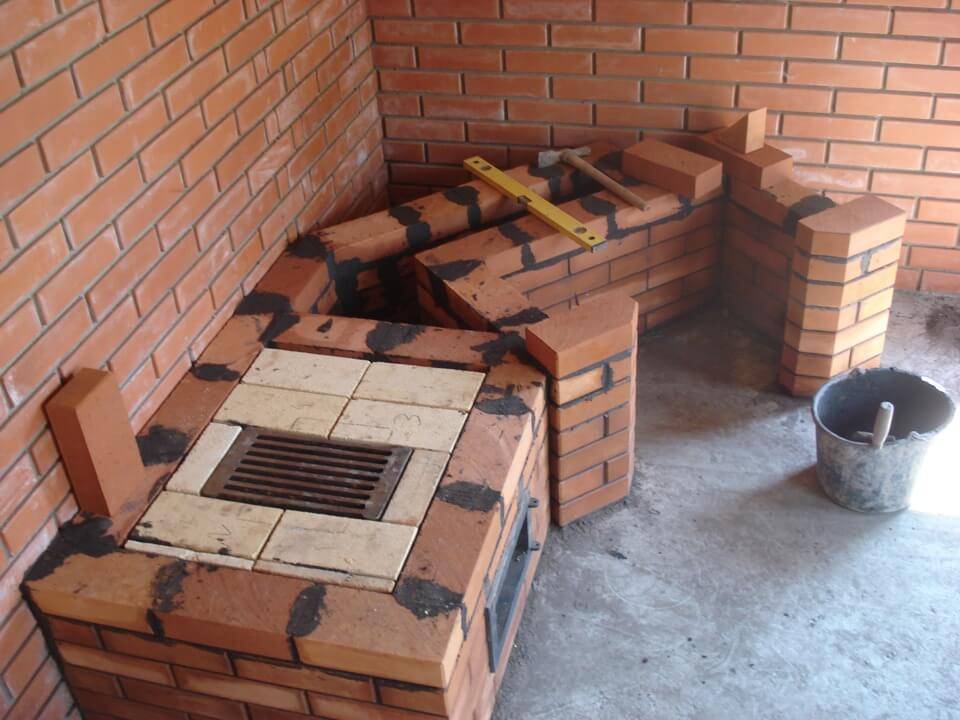

Приемы работы при строительстве

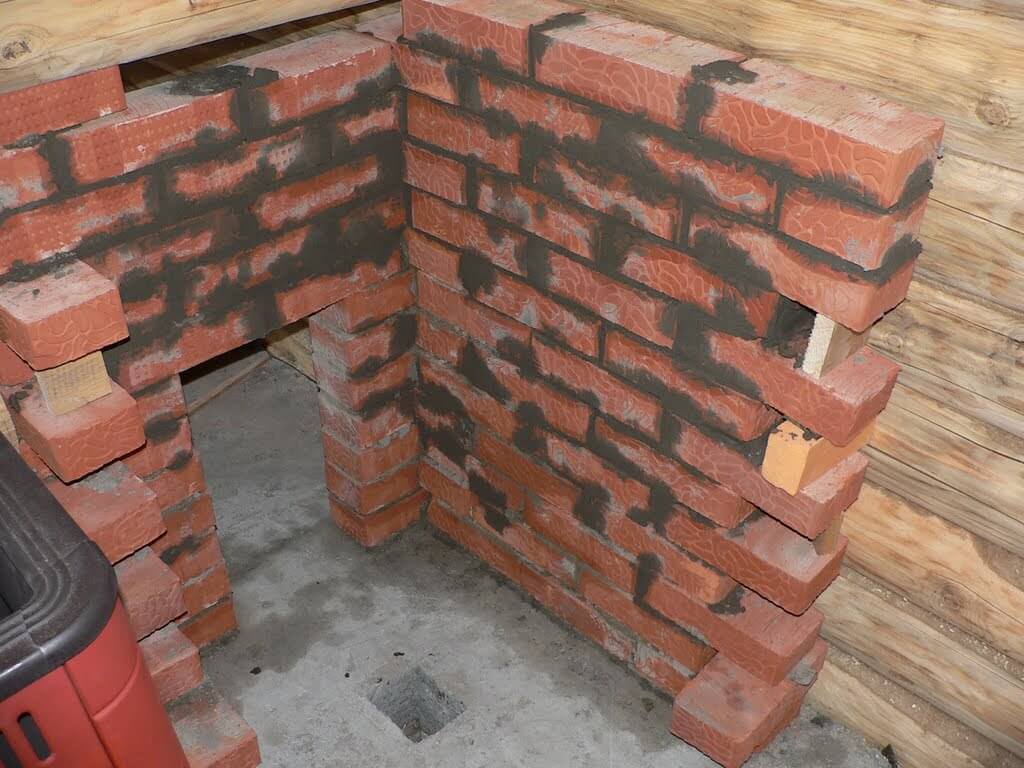

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

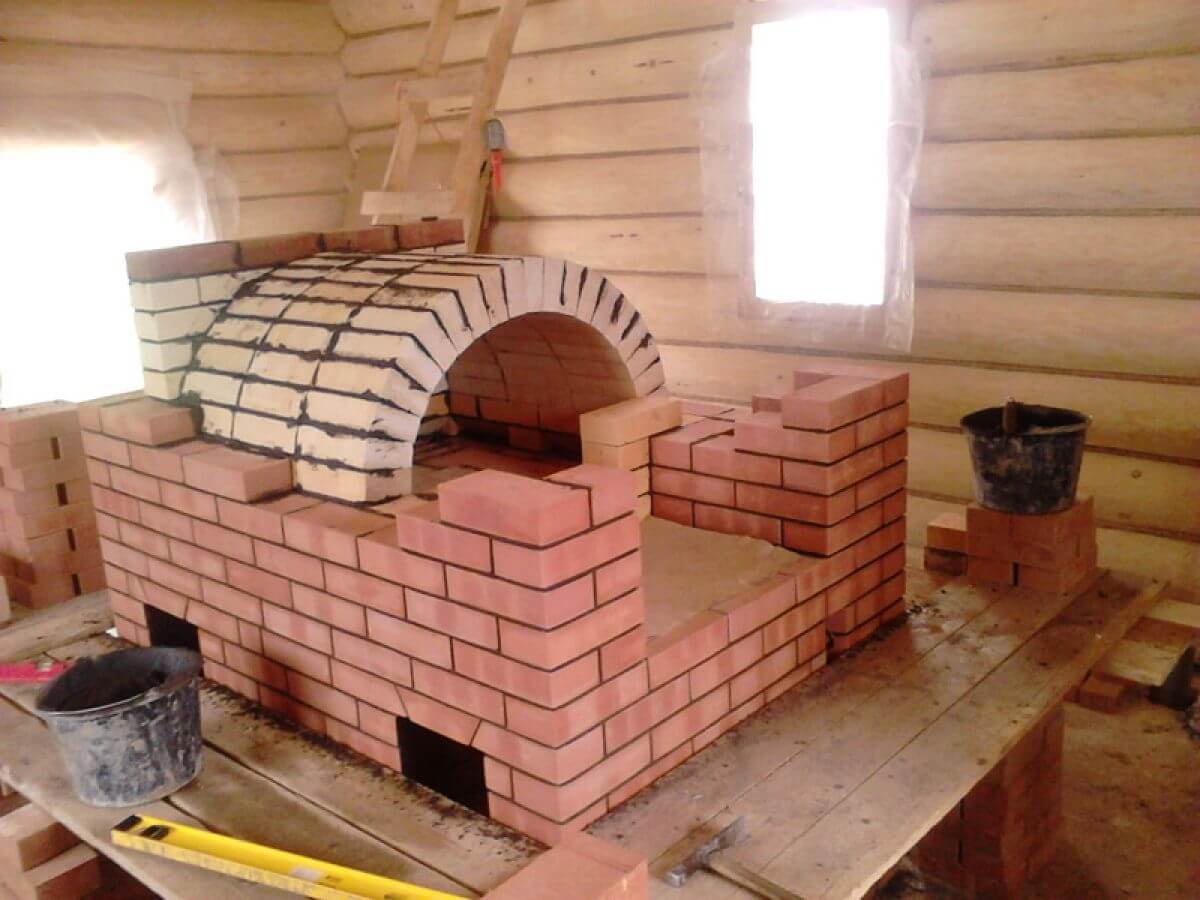

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

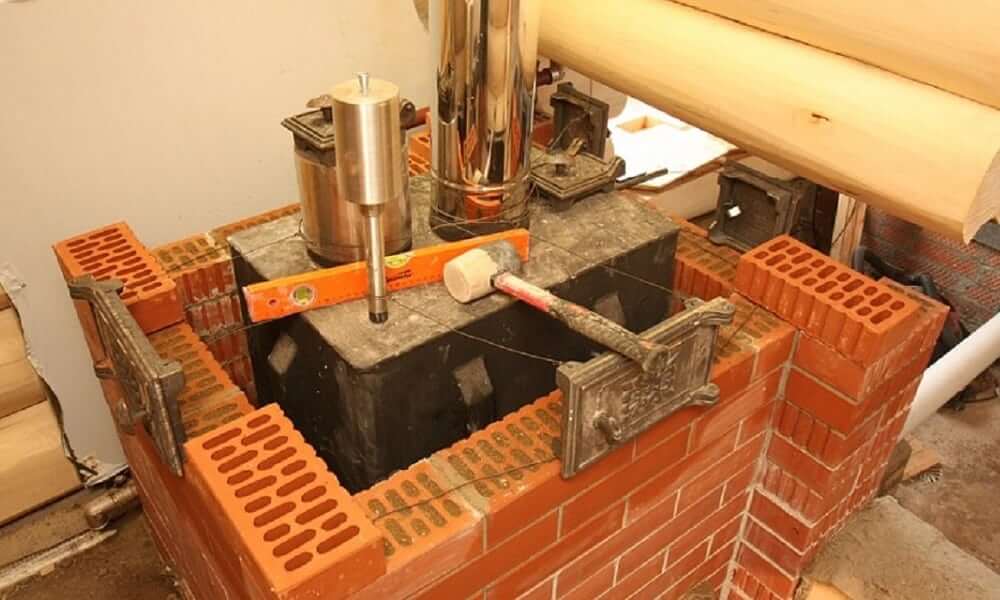

Советы, помогающие в работе

Если вы решили выполнить сборку своими руками, рекомендуем взять за основу следующие полезные советы, которые помогут вам в организации и проведении работ:

1. Печи камины кирпичные для дачи должны иметь одинаковую толщину швов на всех участках (4-6 миллиметров);
2. Ровность первого ряда проверяется как с использованием строительного уровня стандартно, так и по диагональному направлению;
3. Перед тем как приступить к кладке следующего ряда, дополнительно проверяйте ровность предыдущего. Для этого воспользуйтесь угломером. Горизонталь проверяется посредством строительного уровня, а вертикаль с использованием отвеса;

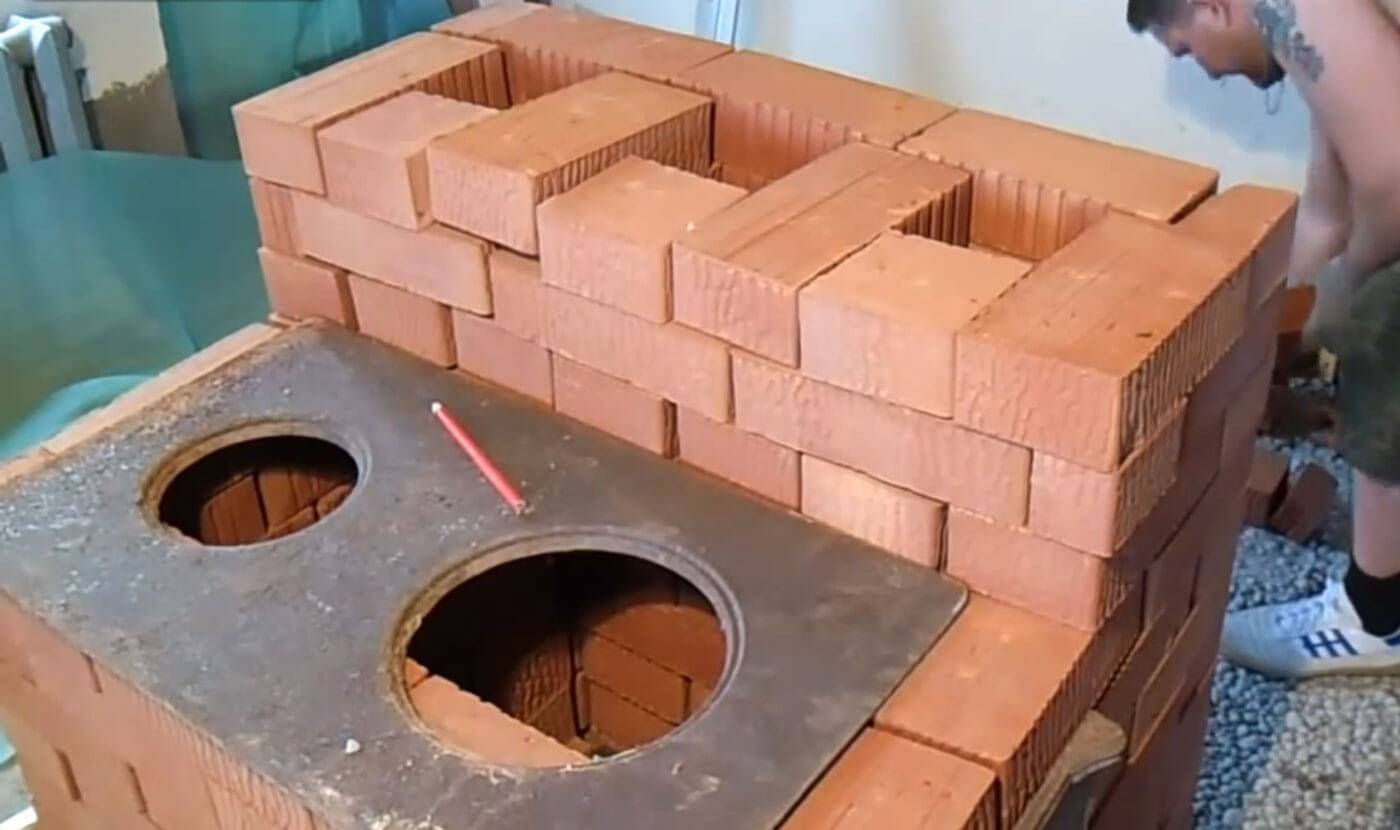

4. Если вы планируете выполнить установку варочной поверхности, для её лучшей фиксации и защиты кирпича от постоянного перегрева, нанесите на него большой слой свежей глиняной смеси (около 5-7 миллиметров);
5. Для того чтобы у отопительного агрегата присутствовала хорошая тяга, устройство оборудуется летним ходом. Таким образом, вывод газов и всех продуктов распада, будет осуществляться коротким путём;
6. Печка с камином для дачи из кирпича должна выкладываться, начиная с угла в каждом ряду;
7. Стыки предыдущего ряда должны быть перекрыты кирпичами следующего;
8. Сечение дымохода и дымосборника всегда имеют одинаковый диаметр и форму.

Небольшие полки подходят для сушки ягод

Небольшие полки подходят для сушки ягод, фруктов, растений, а также несут декоративную функцию

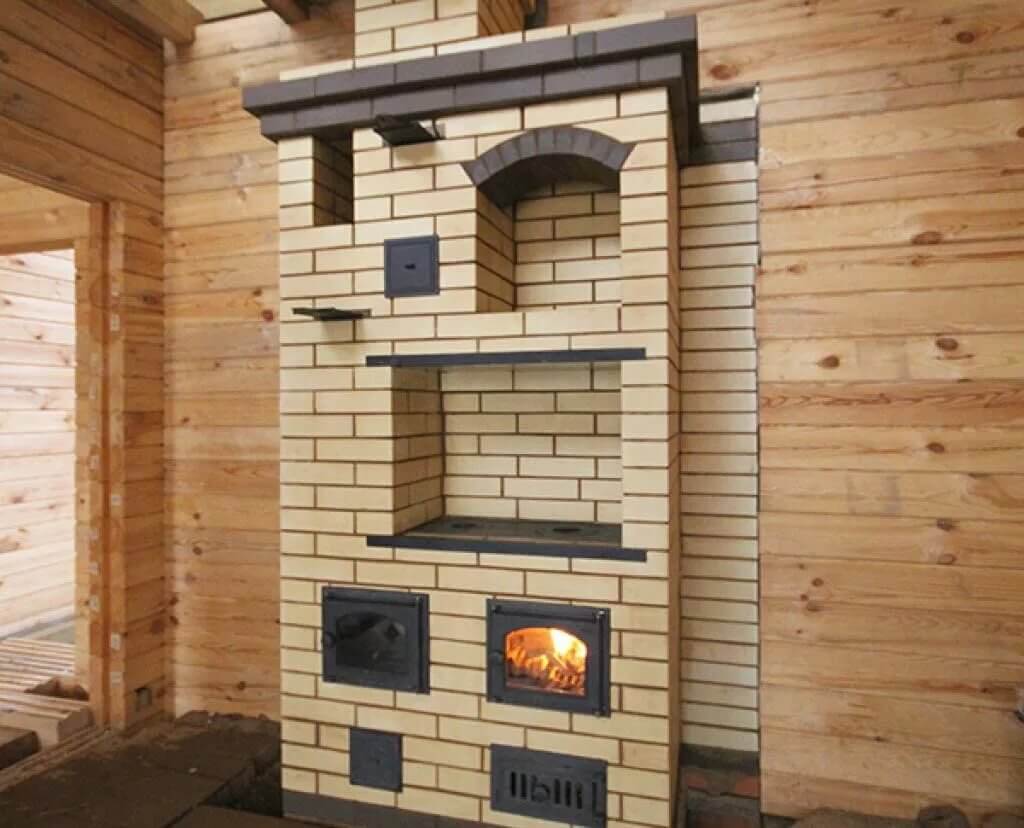

Кирпичные печи могут комплектоваться

Кирпичные печи могут комплектоваться покупным металлическим или чугунным очагом

В целях повышения КПД и скорости отапливания

В целях повышения КПД и скорости отапливания, конструкция может оснащаться несколькими очагами

Для подробного визуального ознакомления с подготовительным этапом работ и полезными рекомендациями по возведению и выбору кирпичного камина для своего дачного участка, вы можете также просмотреть видео в этой статье.

https://youtube.com/watch?v=_VU5gnzsNUE

Как самому сложить русскую печь с лежанкой

Такой агрегат может возвести любой опытный печник. Цены на подобные отопительные устройства с лежанкой в среднем начинаются от 150 тыс. рублей. Все зависит от вашего района и предпочтений. Можно заказать вариант подешевле или эксклюзив.

Если хотите сэкономить на этом деле и обладаете хоть малейшими навыками работы в этой сфере, то возведенная своими руками русская печь с лежанкой – то, что вам нужно. В рамках этой статьи предлагаем рассмотреть несложный проект русской печи с лежанкой.

Основа долговечного оборудования – крепкий фундамент. При некачественном основании конструкция просядет и растрескается. Перед его возведением в траншею укладывается двойной слой гидроизоляции.

Фундамент сооружается ниже уровня промерзания грунта и отдельно от основания дома.

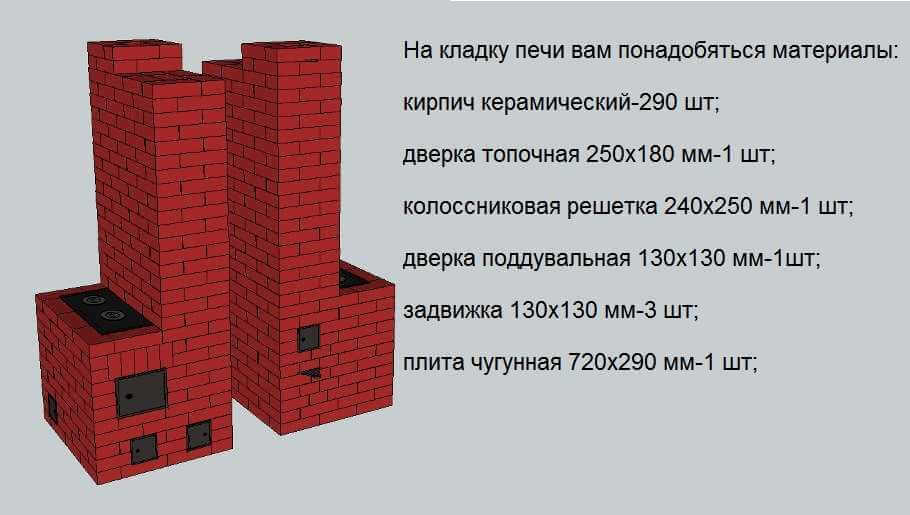

Перед началом строительства важно позаботиться о наличии необходимых инструментов и материалов. Вам понадобятся:

Вам понадобятся:

• кирпич – не менее 1,5 тыс. шт.;
• глина – около 60 ведер;
• песок – около 70 ведер;
• задвижка 30×15 см;
• самоварник 13×13 см;
• заслонка 43×34 см.

Достоинства и недостатки

Голландки имеет массу достоинств:

1. В первую очередь, такие печки очень компактные, что позволяет установить их в любом здании.
2. Способны в короткие сроки быстро и эффективно прогреть помещение, при этом остывают они достаточно долго.
3. Для конструирования такой печи не требуется много материалов. Для возведения обычно голландской печи необходимо 650 камней, в то время как для маленькой русской — 1300.
4. Затрат на такую конструкцию будет относительно немного.
5. Несмотря на то, что стенки достаточно тонкие, это никак не сказывается на перепадах температурных режимов.
6. Повысить КПД можно, если пристроить дополнительное оборудование, например, варочную плиту или водонагревательный бак.

Есть и некоторые недостатки печей-голландок:

1. Невысокая производительность: КПД достигает всего 50 %.
2. Функционирует исключительно на дровах, в качестве топлива нельзя использовать солому, камыши, мелкую древесину и т.д.
3. Протапливать печь надо, как минимум, дважды в сутки.
4. После того, как вы закинули топливо и разожгли его, ни в коем случае нельзя оставлять заслонку открытой, поскольку тепло улетучится через трубу и голландка остынет быстро.

Анализ свода печи

Над высотой свода автор печи поломал голову. Изначально планировался полуциркульный свод, но плита фундамента заняла два ряда высоты, ширина горнила 1100 мм, радиус получался 550 + 120 сам свод + 150 перекрыша равна 820, 150 плита + 770 высота пода над плитой (11 рядов), и все вместе 920. В результате получалась высота лежанки 1,75 м, до потолка остается 75 см, до балки, которая проходит как раз по гребню свода, и того меньше — с половину метра. По задумке заказчика на лежанке хотелось не только лежать, но и свободно сидеть. А это минимум 90 см до потолка. Сошлись на 80ти см — сидеть чуть сгорбившись.(фото представлено). Так что свод почти циркульный получился, его высота где-то 40 см и еще тычковый ряд под пятками.

Защиту от распирания делается следующим образом: стяжками в виде шпилек насквозь или хомутом вокруг. В любом случае получается наличие металла в топке. Три тычковых ряда с перевязкой и пятки тычками себя оправдали. Крупный заказчик лежал, сам спал ночь на лежанке, полная закладка спалена в горниле, после тщательного осмотра боковых стенок трещин не обнаружено.

Полезные советы по кладке печи

1. Выкладывают печь шведку своими руками из керамического красного кирпича, причем в этом случае подойдет исключительно новый материал, но, ни в коем случае, не побывавший в употреблении;
2. Чтобы такая печь служила исправно и долго, фундамент под нее должен быть чуть больше, чем габариты самой печи;
3. Чтобы максимально увеличить адгезию на поверхности кирпичей, каждый из них непосредственно перед укладыванием на протяжении нескольких секунд поласкают в чистой воде, удаляя с нее частицы пыли;
4. Чтобы используемые в кладке половинки и трех-четверки кирпича были ровными, для их изготовления прибегают к помощи болгарки. Их размеры и количество определяются в соответствии с порядовкой будущей печи шведки;
5. Металл и кирпич характеризуются различными характеристиками при расширении тепла. Поэтому при их соседней установке непременно должен присутствовать зазор хотя бы в пол сантиметра.

отопительные печи шведки

печи кирпича шведка

печи шведка для дома

печи шведки чертежи

печь из кирпича шведка фото

печь отопительная шведка из кирпича

печь порядовка

печь шведка с плитой

печь шведка

печь шведка порядовка

печь шведка кладка

печь шведка порядовка

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

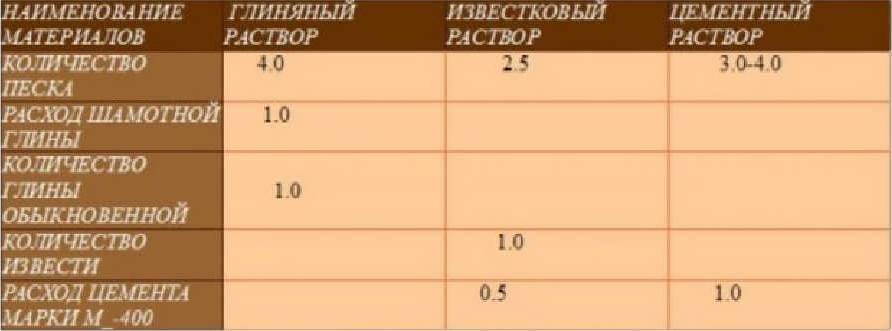

Раствор для кладки печки

Важна тонкость и эластичность состава, отсутствие трещин после высыхания. Можно воспользоваться готовой смесью из магазина или сделать ее самому. Для этого нужна очищенная глина. Ее надо замочить в воде, через сутки замесить с песком – сначала на пробу делают несколько вариаций раствора, меняя пропорции. Из каждого формируют лепешки, толщина 1 см. Через 2-3 дня осматривают их – где меньше трещин, тот состав лучше.

Для однородности глины после размачивания ее протирают через сетку с ячейками в 0,5 см. Готовя раствор для топки, обычный песок лучше заменить шамотным порошок. С глиной его смешивать 1:3(4).

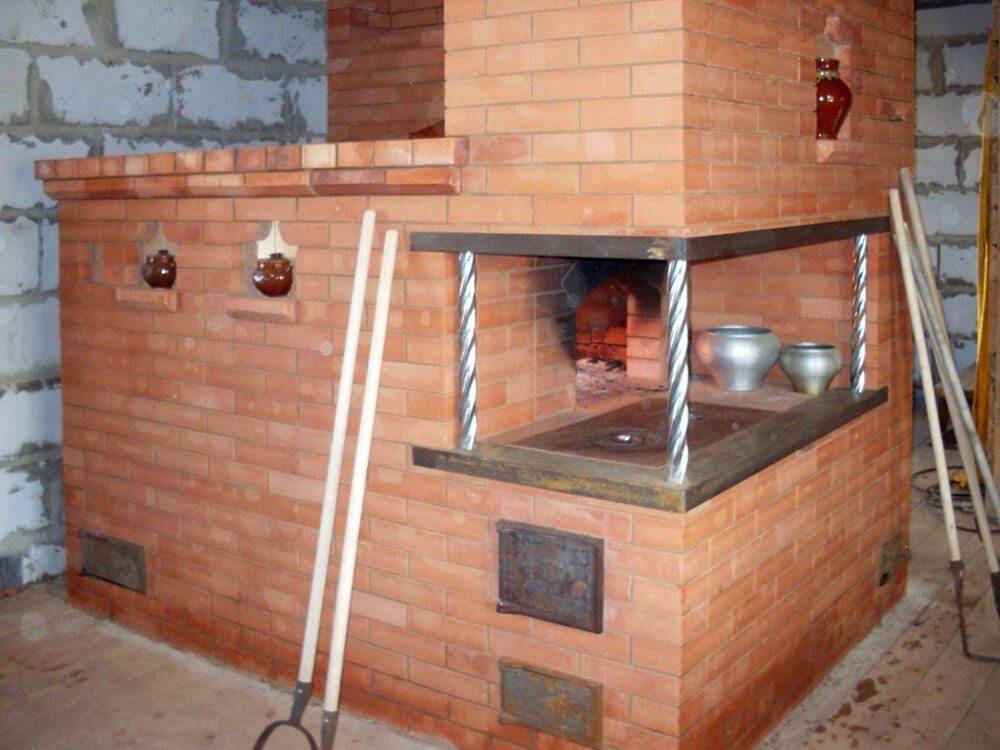

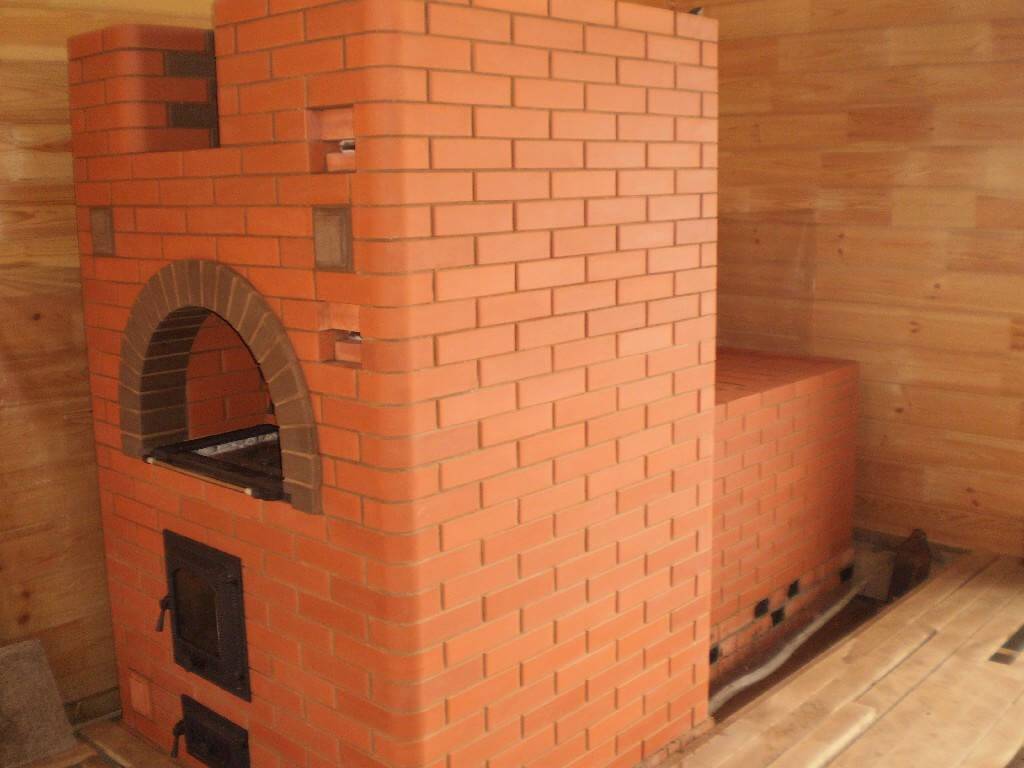

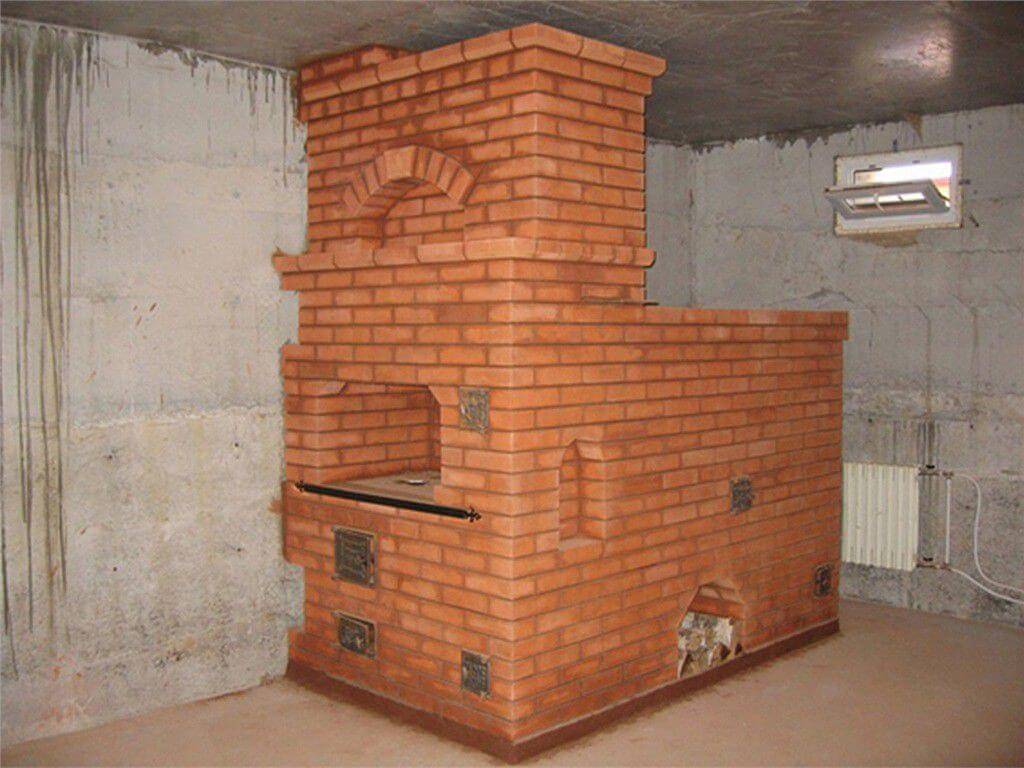

Конструкция русской печи с лежанкой

Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.

Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.

Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.

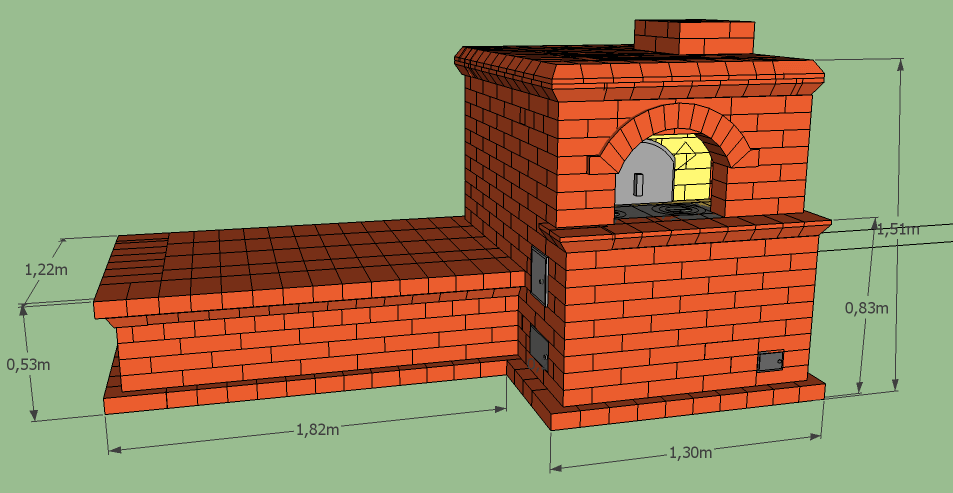

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

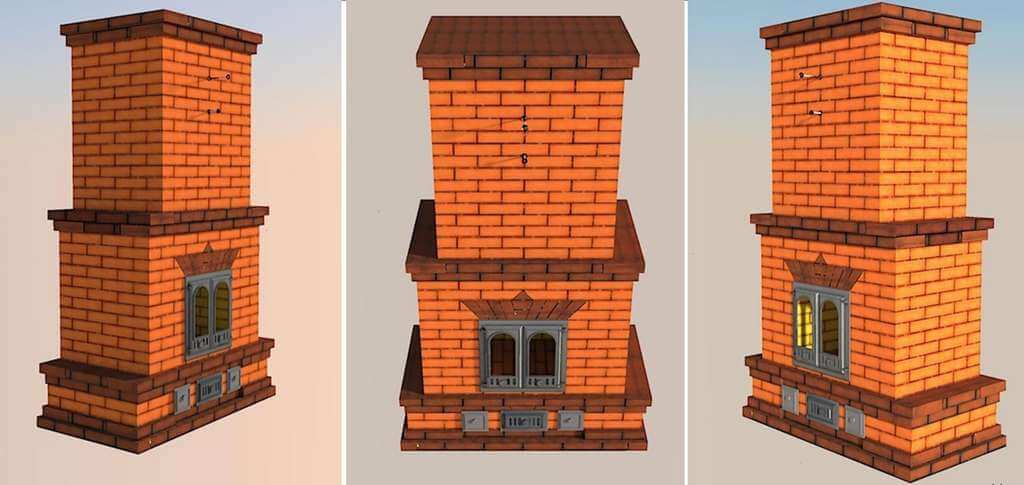

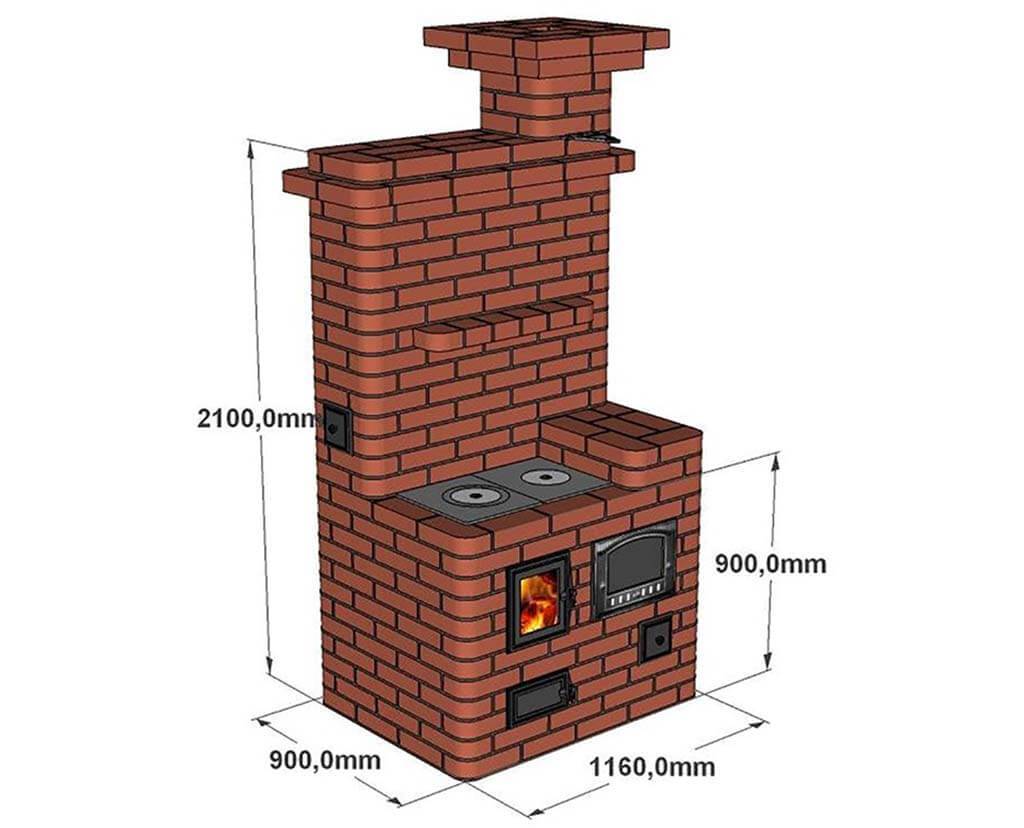

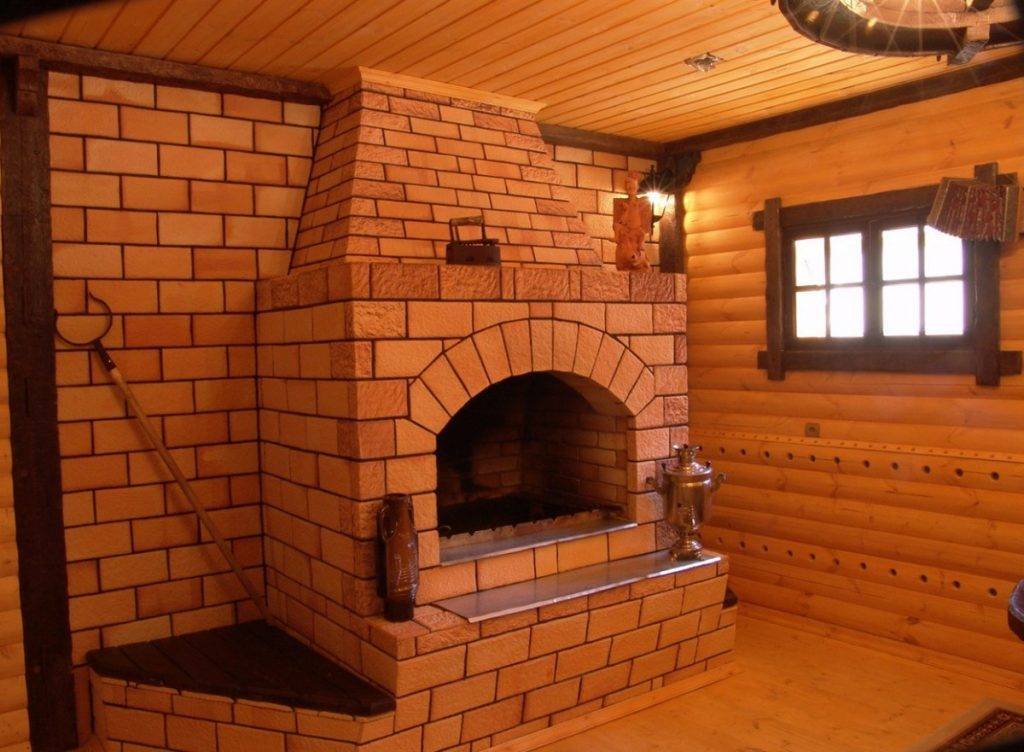

Примерный вид будущей русской печи с камином

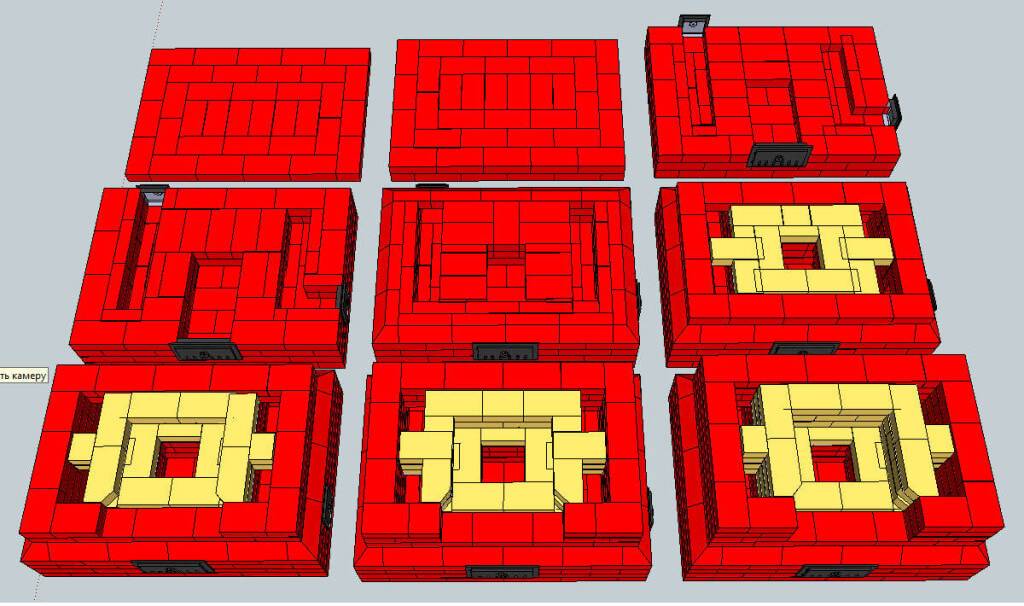

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

• Первые 3 ряда меньше подвергаются температурному воздействию при нагреве печи, поэтому могут делаться из менее жаростойких сортов кирпичей. В 1 слое допускается применение сначала целых кирпичей по внешнему периметру, внутри – бой. Во 2 слое делают 2-3 окошка под очистные колодца, поддувало (количество зависит от проекта печи). 3 ряд повторяет укладку 2 ряда.

  1

  2

  3

• При создании 4 слоя начинается выстраивание передней части топки. Остальные части слоя повторяют рисунок предыдущего ряда. Используются и красный, и шамотный кирпич (последний выкладывается по периметру топки).

  4

• На 5 слое создаются каналы, поддувальная камера. На последнюю кладется решетка. Используется только красный кирпич.

  5

• При выкладывании 6 слоя монтируется топочная дверка, вентиляционная решетка. Вокруг топки используется шамотный кирпич. В остальных местах – красный.

  6

• 7 слой выкладывается по рисунку 5-ого, 8 слой по рисунку 6-ого (это называется «вперевязку»).

  7-8

• На 9 слое делается подпечка, при необходимости устанавливается варочная поверхность с конфорками.

  9

• 10 слой будет чуть сложнее. Углы выкладываются из трехчетверток. Бока делаются из ложковых полномерных кирпичей, а задник – из тычковых полномерных экземпляров. Впереди кладутся целые кирпичи стычками вглубь в 3 слоя. При такой укладке получается полость, называемая шестком. Пространство между шестком и задней стенкой печи засыпается прослойкой из гравия, песка, глины.

  10

• 11, 13, 15, 17 ряды – по бокам укладывают тычковые кирпичи, вдоль задней стенки – ложковые. 12, 14, 16 ряды делаются по рисунку 10 ряда. На этом этапе еще делается каминная арка.

  11

  12

  12 (продолжение)

  13

  14

  15

  16

  17

• На 17-м ряду, точно над установленными внизу, устанавливаются верхние декоративные решетки на вентиляционные выходы печи.

• 17 (продолжение)

• На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.

  18

• 19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.

  19

  20

  21

  22

• На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

  23

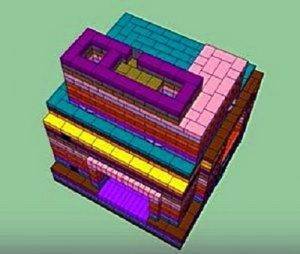

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

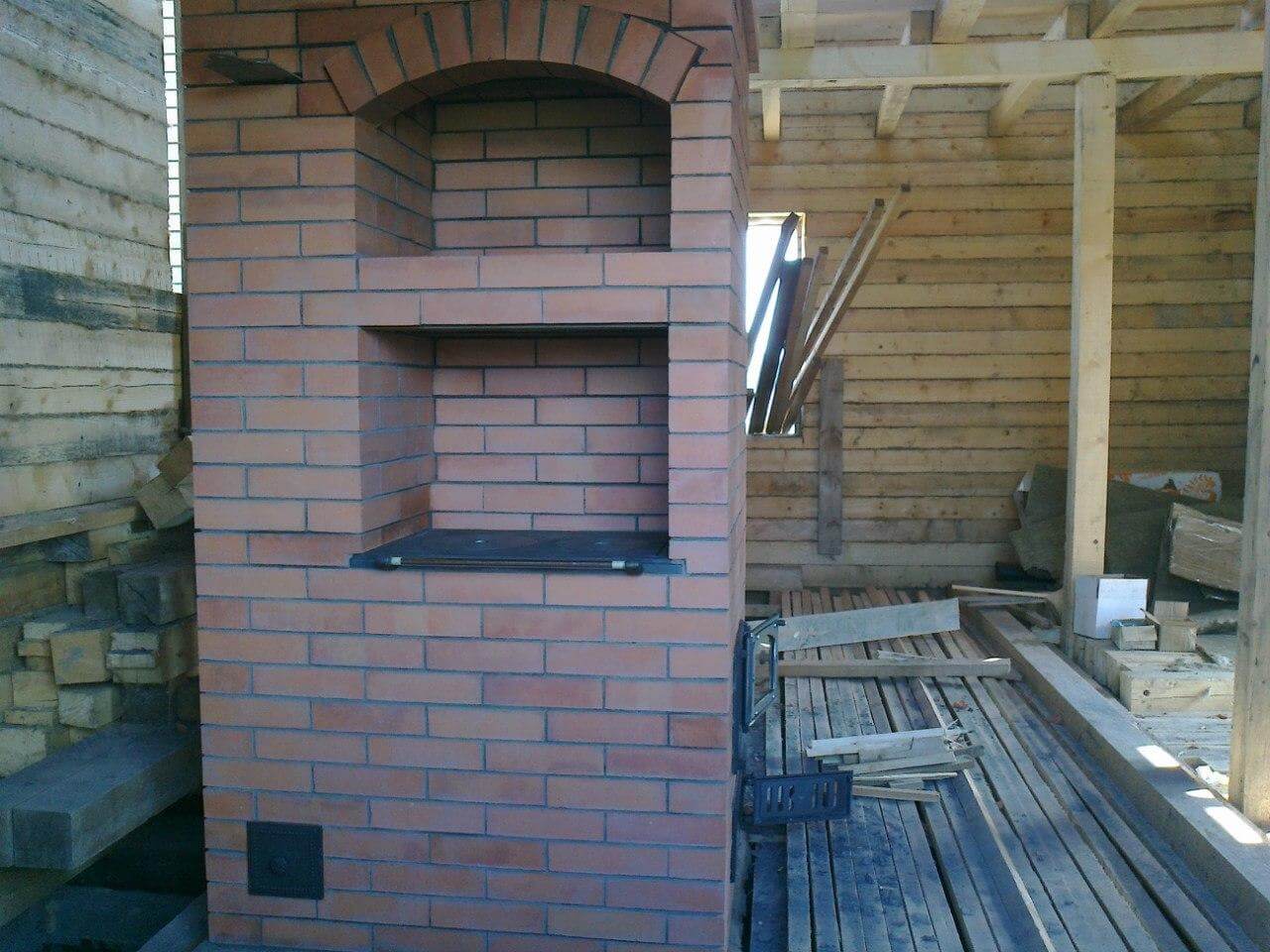

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

• На 24 слое задвижки фиксируются.

  24

• 25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

  25

  26

  27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

29-30

31

На 32 ряду закряпляется очистная дверца.

32

33

34-35-36

На 37 слое завершается дымоотводный канал, ставятся задвижки.

37

На 38 слое задвижки перекрываются.

38

39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

39-40

Пошаговая порядовка

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом.

Размер печи, порядовка которой содержится в материале, будет составлять 2000х1200 мм. Теплоемкость – 3009 ккал в час. Труба здесь коренная, будет примыкать к левой стене.

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Во втором ряду кладку следует выполнять перевязкой швов полностью во всех направлениях.

Третий ряд укладывается так же, как и первый, кроме места формирования зольника плиты. В данном месте необходимо класть на 50 мм укороченные кирпичи, при этом должен образоваться промежуток в 190 мм, после чего продолжается кладка первого ряда. Глубина зольника равняется 380 мм (полтора кирпича), а высота при этом будет 65 мм.

Первые три ряда укороченной трубы будут представлять собой сплошную кладку.

В четвертом ряду кладка начинается с обреза (уступа), который выполняется так же, как и в обыкновенной конструкции русской печи.

С фасада стены печи нужно будет образовать упоры свода малого подпечка. Далее надо оставить проем, ширина которого 120 мм, в коренной трубе. Данный проем предназначается для выполнения чистки.

С правой же стороны трубы располагается большой подпечек. Для его свода пяту образуют на шестом ряду, а пяту для арки с толщиной 250 мм – на седьмом. Одна и та же опалубка используется для того, чтобы выполнить устройство свода и арки большого подпечка.

Порядовка и описание кладки

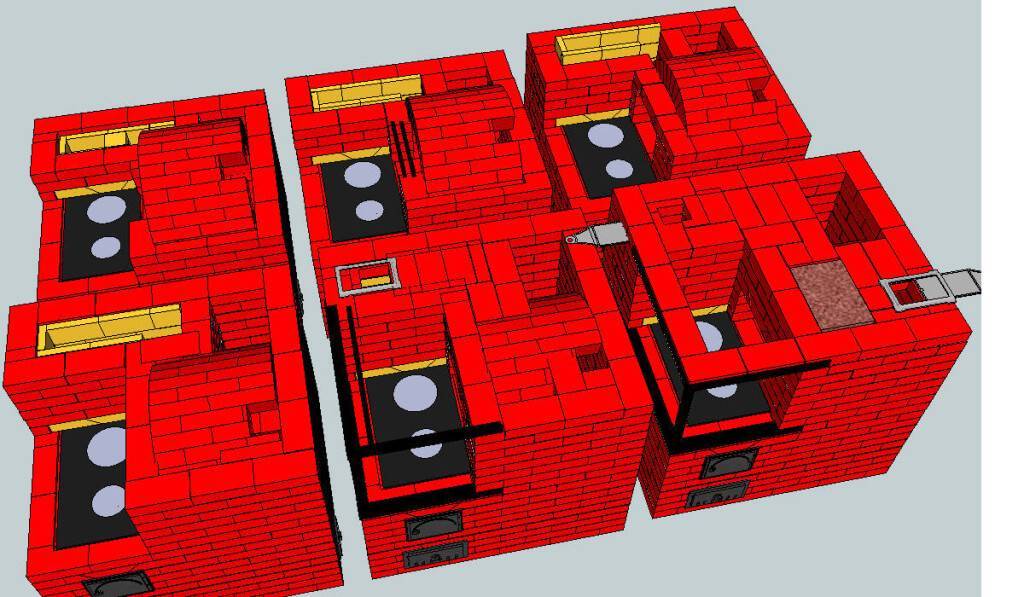

Порядовка русской печи с лежанкой и плитой

Кладка русской печи с лежанкой и плитой ведётся согласно порядовке (на фото выше), которая наглядно показывает где нужно расположить каждый кирпич в рядах и на каком этапе устанавливать печную фурнитуру.

Описание кладки по рядам:

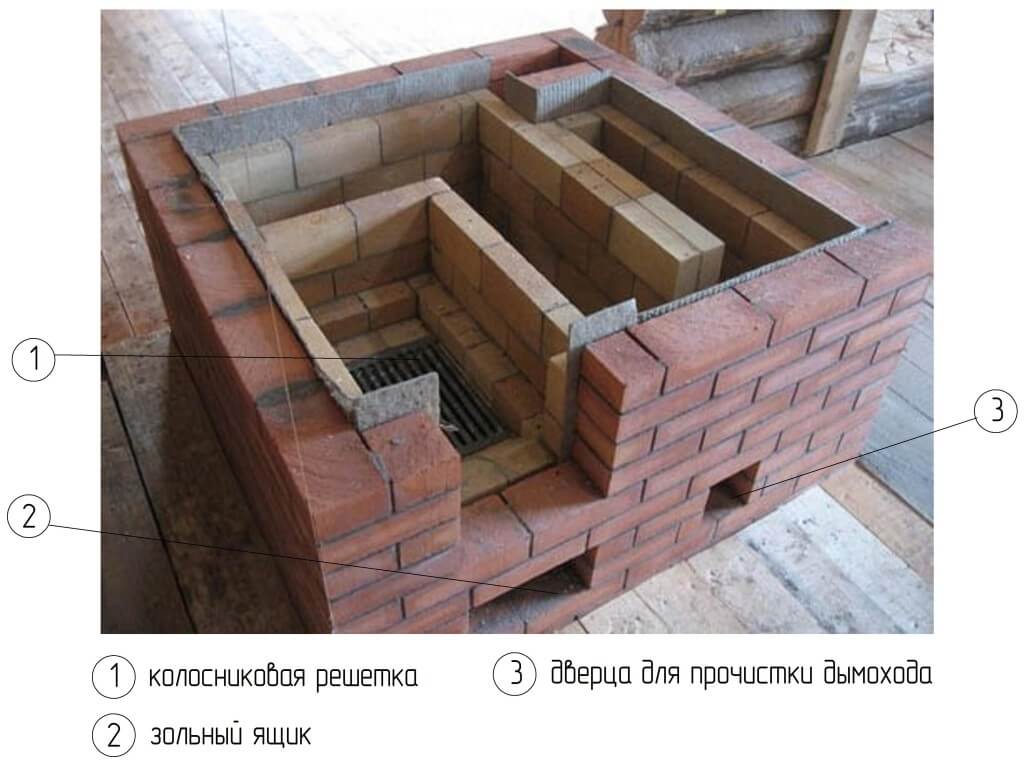

• 1-й ряд кладётся сплошным в следующим порядке: вначале кирпич кладётся по периметру конструкции, а затем заполняют середину. Этот ряд задаёт ровность всей конструкции, поэтому должен быть хорошо выверен;

• во 2-м ряду начинают формировать под. Для этого кирпичи ставят на ребро;

• в 3-ем ряду устанавливают поддувальную дверку и продолжают выкладывать дно варочного отдела с перевязкой элементов предыдущего ряда;

• кладка 4-го ряда аналогична 2-му;

• 5-й ряд — это формирование прочистного хода и закладка основания под арочные своды;

• 6-й ряд — начинают сужать прочистной канал и монтируют колосниковую решётку;

• 7-й и 8-й ряды — установка дверки топочной камеры, размещение стального листа;

• с 9-го по 11-й ряд — формирования топки, установка плиты;

• с 12-го по 16-й ряд — кладка ниши на варочной поверхностью;

• 17-й и 18-й ряды — сужение сводов ниши;

• с 19-го по 21-й ряд — завершение кладки лежанки;

• 22-й ряд — формирование хайла;

• с 23-го по 33-й — подъём дымохода с установкой задвижек и прочистных люков.

При кладке печки перевязку швов выполняют в каждом ряду, используя кирпичи не полного размера. Для правильной перевязки можно также использовать технологию тычково-ложковую технологию кладки, когда кирпич нижнего ряда укладывают плашмя, а в следующего — тычком наружу.

Керамические изделия могут вытянуть воду из материала швов, поэтому их перед укладкой опускают в воду на несколько секунд. Излишки глинопесчаной смеси, выступающие на внутренних поверхностях отделов прибора нужно с особой тщательностью удалить.
