Некоторые конструктивные особенности печей такого типа
Типовая дровяная печь с водяным контуром состоит из следующих основных частей:
- Непосредственно печи;
- Внедренного в топочное пространство чугунного или стального теплообменника с развитой контактной поверхностью;
- Радиаторов отопления;
- Магистрали движения теплоносителя, состоящей из металлических или пластиковых труб, запорной арматуры, набора клапанов и разветвителей;
- Группы контроля и безопасности, оснащенной приборами контроля температуры, давления, а также аварийных клапанов;
- Расширительного бачка, который компенсирует избыточный объем воды, появляющегося вследствие ее нагрева и последующего расширения.
- Как дополнительную опцию следует рассматривать циркуляционный насос, который является обязательной частью системы, работающей по принципу принудительной циркуляции.
Металлическая либо кирпичная печь с водяным контуром может быть выполнена по принципу естественной или принудительной циркуляции. Как компромиссный вариант следует считать комбинированную систему, основанную на практическом применении обеих принципов.
https://youtube.com/watch?v=HaLhlwo-MfY
Система с естественной циркуляцией теплоносителя
Естественная или термосифонная циркуляция обеспечивается на основе принципа естественного расширения воды при нагреве и ее движения в необходимом направлении, заданном посредством уклонов. Обязательным условием надежного функционирования такой системы следует считать ряд основополагающих принципов:
- Теплообменник печи должен находиться ниже уровня радиаторов.
- Проходное сечение труб магистральной арматуры должно быть не менее 57 мм, при номинальной теплотворной способности печи на уровне 15 — 17 кВт.
- Система должна быть оборудована расширительным бачком, обустроенном на высоте, обеспечивающей уверенную циркуляцию исходящего потока. Как правило, не менее 215 см от уровня нижнего среза теплообменника.
- Линия возвратного потока должна быть смонтирована с четким соблюдением уровня уклона, гарантирующего свободную циркуляцию охлажденного теплоносителя по пути в теплообменник топки.
Система естественной циркуляции абсолютно энергонезависима, однако, требует большего количества теплоносителя в системе. В первую очередь, из за большого проходного сечения магистрали.
Система с принудительной циркуляцией теплоносителя
Ее функционирование не требует достаточно большого сечения магистрали, поскольку теплоноситель «продавливается» под давлением, посредством работы циркуляционного насоса вихревого типа. Очевидно, что современное производство оперирует и насосами иных типов. Снижение объема теплоносителя за счет значительного занижения сечения магистралей обуславливает значительно более высокую тепловую эффективность системы в целом и экономии топлива, в частности. Кроме этого, оснащенные кранами Маевского радиаторы отопления, позволяют быстро и эффективно устранять воздушные «пробки» посредством создания избыточного давления. Факт активной циркуляции обуславливает и наличие расширительного бачка значительно меньшего объема, относительно термосифонных систем. Самым существенным недостатком таких печей стоит считать факт прямой зависимости от бесперебойного энергоснабжения. Попыткой борьбы с этим недостатком следует считать появление комбинированных систем.
Система комбинированной циркуляции теплоносителя
Представляет собой систему термосифонного типа, оснащенной циркуляционным насосом. Дополнительной опцией выступает обводная петля, оснащенная поворотным краном. В обычных условиях работает насос, в случае отсутствия энергоснабжения приемный патрубок с насосом перекрывается, а циркуляция обеспечивается по обводной петле, выполненной из трубы большого сечения. По сути, это та же термосифонная система, со всеми присущими ей недостатками, однако, дооснащенная насосом. В таком виде рационально видится лишь двухконтурная печь для бани, где второй контур задействован для горячего водоснабжения. Тогда большой объем теплоносителя можно использовать для обеспечения потребности в горячей воде.
Что такое отработка
Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.
Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.
Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.
Отработанное масло, слитое из картера автомобильного двигателя
Увеличение эффективности обогрева помещения
Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:
- принудительным обдувом горячего корпуса – воздушное отопление;
- нагревом воды с последующей перекачкой ее в систему отопления – радиаторная система обогрева.
Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.
На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.
Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.
Экономичные и энергоэффективные печи для гаража на отработке
Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

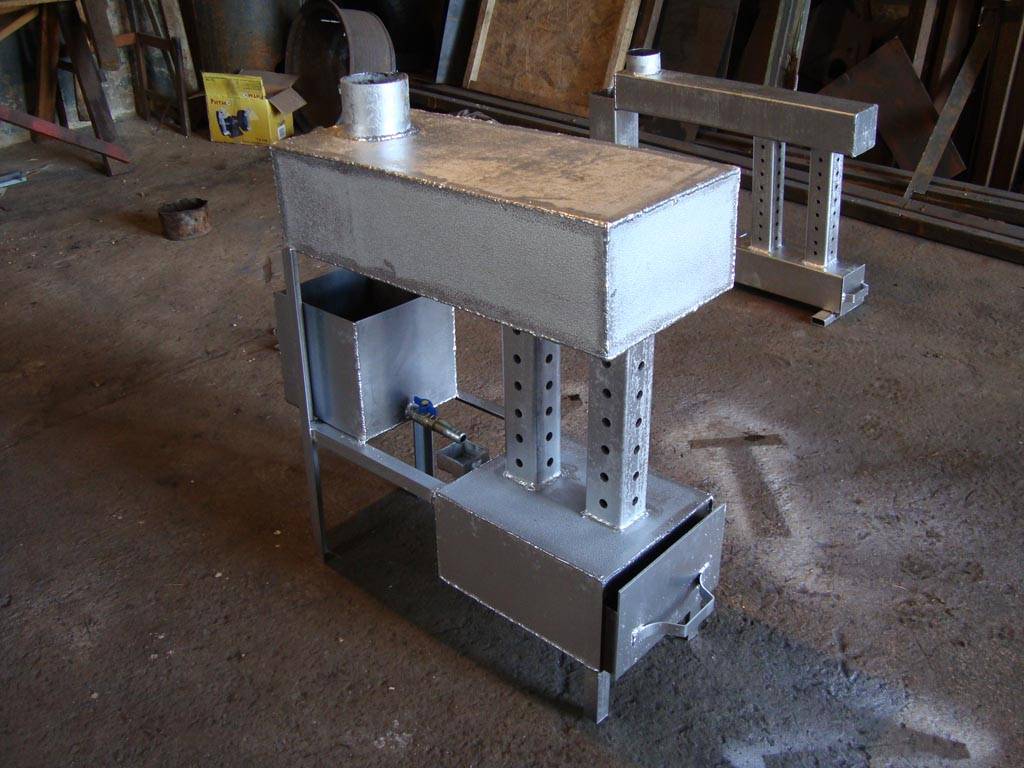

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:
- предельная масса – 30 кг;
- вместительность – до 12 л;
- стандартный размер – 70x50x30 см;
- средний расход топлива – 1 л/час;
- диаметр трубы вытяжки – 100 мм.
Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании
Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.
Непосредственно для изготовления печи потребуются такие материалы:
- труба из стали;
- две металлические емкости;
- стальной уголок.
Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.
Последовательность изготовления печки в гараж, функционирующей на отработке
Печь для гаража на отработке выгодна при наличии больших его запасов
Процесс создания данного вида печки в гараж своими руками включает такие этапы:
- Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
- Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
- Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
- Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
- Приваривание патрубка на верхней емкости.
- Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.
Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.
Недостатки печи для гаража на отработке, особенности эксплуатации
Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.
Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:
- очень длинный дымоход, который должен быть не менее 4 метров в высоту;
- требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
- емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.
Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час
К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.
Преимущества и недостатки
Плюсы:
- простота схемы, позволяет собрать печь на отработанном масле своими руками;
- надежность и безотказность конструкции;
- энергонезависимая технология (хотя наиболее эффективные модели, схемы которых мы будем рассматривать в дальнейшем, целесообразно оборудовать электровентилятором);
- универсальность применения. Могут быть использованы не только для обогрева гаражей, теплиц и хозяйственных построек, но и для приготовления пищи;
- экономичность – расход топлива составляет, в зависимости от величины печи, от 0,5 до 2 л/час.
Минусы:
- основным недостатком является довольно высокая пожарная опасность некоторых моделей с открытой камерой сгорания;
- в сложных моделях с капельной подачей топлива не рекомендуется использовать загрязненную отработку. Необходима предварительная фильтрация топлива или присоединение фильтра на патрубок маслонасоса;
- обязательно устройство дымоходной системы выведения отработанных газов, высотой не менее 4м. При этом нельзя допускать горизонтальных участков труб на всей протяженности вытяжной системы;
- необходима систематическая и довольно частая чистка поддона печи, камеры сгорания и дымохода;
- в процессе интенсивной работы печь довольно сильно шумит.
Эксплуатация и обслуживание
Первый ввод печки в эксплуатацию проходит на улице, дабы удостоверить в целостности собранной конструкции и ее безопасности. Для первого розжига достаточно будет заправить агрегат полутора — двумя литрами отработанного масла, процесс горения должен набрать полную силу в течении пяти — семи минут.
Важно! При возгорании печки ни в коем случае нельзя пытаться погасить пламя водой! Это может привести к кипению горячего масла и даже взрыву! В такой ситуации можно использовать только огнетушитель, который обязательно должен быть в помещении по технике безопасности. Как уже говорилось ранее, в качестве топливного материала для печки в гараж своими руками может использоваться любой вид отработанного машинного масла
Это может быть трансформаторное масло, из коробки передач, из амортизационной системы и, конечно же, моторное. Чистота продукта в данном случае не принципиальна, так как продукты горения будут оседать в дымоходе в любом случае при использовании данного вида топлива. Следует напомнить, главное — отсутствие в составе масла воды! Всегда следует думать о безопасности
Как уже говорилось ранее, в качестве топливного материала для печки в гараж своими руками может использоваться любой вид отработанного машинного масла. Это может быть трансформаторное масло, из коробки передач, из амортизационной системы и, конечно же, моторное. Чистота продукта в данном случае не принципиальна, так как продукты горения будут оседать в дымоходе в любом случае при использовании данного вида топлива. Следует напомнить, главное — отсутствие в составе масла воды! Всегда следует думать о безопасности.
Во время работы печки топливо доливать не следует, это негативно повлияет на силу тяги и горения. При подаче масла нужно удостовериться, что агрегат окончательно остыл, чтобы избежать травм.
Любая печь требует ухода. Придется периодически очищать нижнюю емкость, в которую заливается масло. А так же регулярно прочищать от сажи и копоти дымоход. Если он забьется, тяга постепенно начнет падать и эффективность агрегата снизится в разы. Чтобы этого избежать, достаточно иногда снимать дымоход и, легонько постукивая, выбивать из него куски накопившегося шлака.
С внешней стороны, на улице, над трубой дымохода необходимо сделать козырек. Так в трубу не будут попадать осадки, опавшие листья и прочий мусор.
Чтобы продлить «жизнь» любой печки для гаража, ее можно обработать специальным составом во избежание ржавчины и прогорания. Для приготовления смеси понадобится пол литра силикатного клея, десять грамм мела и сто грамм алюминиевой пудры. Смесь хорошо размешать и нанести с помощью кисти на самодельную печь для гаража. Тогда она прослужит гораздо дольше и будет согревать в непогоду не один год.
Как сделать печь на отработке из газового баллона
Печка на основе газовых, кислородных либо же углеродных баллонов – наиболее проста для изготовления своими руками. У баллонов толстые стены, что сделает печку долгоиграющей, кроме того, печка на газовом баллоне сможет отопить помещение до 90 квадратных метров. Ее не нужно будет оснащать системой принудительной подачи воздуха, масло же поступит в нее само
Обратите внимание, что высота контура должна соответствовать источнику горения, размещенного внутри. Чтобы изготовить такую модель своими руками вам понадобится следующий перечень материалов:
- Дымоходные трубы с диаметров внутри 10 см и стенками толщиной по 2 мм и длиной по 4 мм.
- Емкость для топлива на 8–15 литров.
- Трубки для горелок.
- Электроды и аппарат для сварки.
- Напильник.
- Болгарка.
- Уголки из стали.
- Дрель и сверла.
- Рулетка с уровнем.
Теперь, когда все готово, можно приступать к работе. Бесшовный баллон емкостью 50 л и толщиной стенок по 1,5 см, но не более
Важно, чтобы температура кипения была порядка 300 градусов, а температура в камере выше 600 соответственно
Чтобы избавиться от запаха одоранта, характерного для газового баллона, нужно вынести его на улицу и слить конденсат, а потом несколько раз ополоснуть водой. После этого его заливают водой до горла, ставят вертикально на поддон либо же закапывают в землю так, чтобы он оставался в вертикальном положении.
Верхнюю часть баллона срезают болгаркой, при первом надрезе вода начинает стекать. Когда она стечет, продолжайте делать надрезы. Итак, нижнюю часть баллона мы применим в качестве камеры, а срезанную верхнюю часть – в качестве крышки для печи.
Внизу к баллону привариваем печные «ножки» в виде стальных двадцатисантиметровых уголков. А вверху делаем отверстие, которое послужит для протяжения вытяжной трубы.
Также нам потребуется дымоходная тонкостенная труба, она будет работать как вытяжка. Ее диаметр должен быть порядка 10 см, а длина – от 4 м. Вставьте трубу в отверстие и приварите, соблюдая вертикальное положение. Кроме этого отверстия, нужно сделать еще одно, прикрыв пластиной, чтобы можно было регулировать процесс подачи воздуха.
Обратите внимание, что дымоход должен быть расположен строго по вертикали, с помощью уровня следует проконтролировать это. Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же
Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить
Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же. Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить.
Отрезанную часть баллона мы будем использовать в качестве емкости для заливания переработанного масла. Помните, что нельзя заливать неочищенное масло, чтобы не спровоцировать пожар или взрыв.
В верхней съемной части баллона при желании можно присоединить так называемый поднос для подогрева готовых блюд. Чтобы его сделать, возьмите стальной лист, вырежьте из него квадрат или прямоугольник и приварите к крышке или же на трубе, которая находится параллельно уровню пола.
Печь работает следующим образом: отработка наливается в размере двух третей емкости баллона, потом поджигаете бумагу, кладете ее сверху и закрываете печь. Когда температура горения увеличится, пары начнут самовозгораться. Помните, что масло в работающую печку подливать нельзя. Также нельзя вместо масла использовать керосин или бензин.
Чтобы очистить печку после работы, снимите верхнюю часть и постучите крышкой по баллону, чтобы сажа оттуда выпала.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.
Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Достоинства и недостатки
Особенностью такой печи является сильный нагрев камеры сгорания (центральной части), которая раскаляется докрасна. Поэтому при работе устройства нельзя оставлять его без внимания, уходить на длительное время или засыпать. Некоторую трудность (при отсутствии опыта) создает розжиг, так как требуется запустить режим испарения отработки.
Плюсами таких печей являются:
- Безопасность: поскольку горит не топливо, а его пары, процесс легко регулируется и настраивается на оптимальный режим;
- простота конструкции;
- экономичность, отсутствие зависимости от сетевых ресурсов;
- высокая эффективность.
При этом есть и недостатки.
- Специфика используемого топлива такова, что приходится часто очищать дымоход от продуктов горения, копоти и прочих веществ.
- Требуется высокий дымоход – не менее 4 метров.
- Конфигурация дымохода не допускает никаких изгибов – только прямая и строго вертикальная труба.
- Отработка для таких печей должна быть очищена, как минимум – отфильтрована. Особенно важным моментом является отсутствие воды.

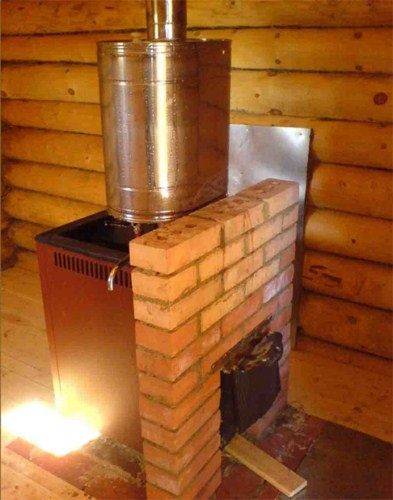

Учитывая специфику использования печи, для размещения ее в бане понадобится некоторая доработка.
Ваши действия
На что обратить внимание
Прежде всего, вокруг печи надо создать кирпичный короб.
Он защитит окружающее пространство от возникновения пожара.
Далее: необходимо вокруг печи соорудить основание.
Его делают из кирпича, уложенного на ребро и засыпанного слоем песка толщиной не менее 5 см.
Доступ к печи должен быть оборудован из отдельного помещения, не сообщающегося с помывочным отделением или парилкой.
Внутрь бани выходит только каменка и котел для горячей воды.
Как построить печь из трубы?
Печь для бани, сделанная своими руками из трубы
Одним из распространенных вариантов самоделок является печь банная из трубы . Рассмотрим, как осуществляется такое строительство.
Труба – отличный «полуфабрикат» для сооружения печи
Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой» .
Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.
Для изготовления печей пригодных только качественные трубы, без признаков коррозии.
Если труба длительное время пролежала на улице, то ее следует предварительно осмотреть и в проблемных местах выполнить усиление, путем приваривания заплат.
Подготовка деталей
Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм .
Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.
Изготовление печи
Пример использования печи из трубы в бане
- Первым делом, следует заняться поддувалом . Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
- Далее формируется ниша для топки и выполняется дверца для нее . Дверца подвешивается на петлях или крючках.
- Над топкой приваривается отрезок трубы, который будет использоваться, как каменка . Высота отрезка 30-35 см.
Для заполнения каменки следует использовать округлые булыжники, в крайнем случае, можно насыпать электрических изоляторов из керамики.
В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.
Изготовление водонагревательного бака
Ассортимент печей для бани из труб
При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.
- Для его изготовления используется отрезок трубы высотой 0,6 м.
- К торцовой части отрезка трубы приваривается стальной круг – дно.
Совет! Толщина металла для изготовления дна бака для воды – не менее 8 мм
В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой
Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.
