Самодельный эжектор для насосной станции: пошаговый пример изготовления

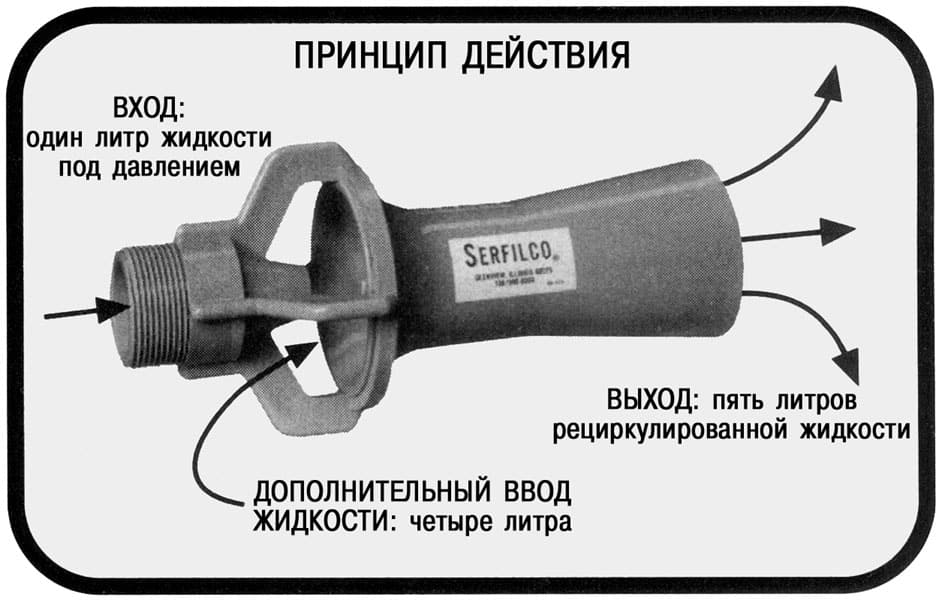

Принцип работы устройства

Инжекторный насос имеет довольно простую основу работы и многие люди пытаются создать эжекторный насос своими руками. При этом прежде чем понять принцип действия, необходимо знать, из чего состоит такой агрегат:

  • Сопло, через которое протекает жидкость, ускоряясь ние и выходя из агрегата уже на большей скорости. Именно большая скорость воды позволяет избежать ненужного высокого давления на окружающие плоскости.
  • Устройство смесительное, куда попадает вода из сопла. Именно в смесительном устройстве происходит разряжение жидкости во всем объеме.
  • Всасывающая камера, куда попадает вода из скважины.
  • Диффузор, который продвигает всю жидкость дальше по имеющемуся трубопроводу.

По-большому счету, принцип работы инжекторного насоса для воды – это процесс передачи кинетической энергии от воды с высокой скоростью к водной среде с низкой скоростью.

При желании можно обустроить дом автономным водоснабжением практически везде. Вот только основной проблемой становится глубина залегания грунтовых вод. Если зеркало воды в подготовленной скважине находится на уровне 5-7 метров, то и проблем особых нет, можно использовать практически любой тип насоса, который подойдет по производительности и потребляемой мощности. Иначе дело обстоит со скважинами, где вода начинается много глубже. В этом случае справиться с задачей сможет эжектор для насосной станции.

Естественные ограничения для работы создают атмосферное давление, давление водяного столба и прочность элементов самой насосной станции. Чтобы поднять воду с большой глубины необходимо использовать погружной насос или существенно увеличивать массу и габариты оборудования, от чего оно становится попросту недееспособным и потребляет огромное количество энергии. Чтобы избежать таких проблем, необходимо дополнительными средствами облегчить подъем воды, подтолкнуть ее в сторону поверхности, для чего и нужен эжектор.

Принцип действия

Эжектор конструктивно очень простое устройство. В его составе можно выделить следующие основные компоненты:

  • сопло;
  • всасывающая камера;
  • смеситель;
  • диффузор.

Сопло представляет собой патрубок, конец которого имеет сужение. Жидкость, истекающая из сопла, моментально ускоряется, вырываясь из него на огромной скорости. Согласно закону Бернулли поток жидкости с большими скоростями оказывает меньшее давление на окружающую среду. Струя воды из сопла попадает в смеситель, где создает значительное разряжение по своим границам.

Под действием этого разряжения в смеситель начинает поступать вода из всасывающей камеры. Далее объединенный поток жидкости через диффузор поступает дальше по трубам.

Фактически в эжекторе происходит передача кинетической энергии от среды с большей скоростью к среде с меньшей скоростью. Как это можно использовать в сочетании с насосом?

Эжектор включается в состав трубопровода, идущего от скважины к насосу. Часть воды, которую поднимает на поверхность, возвращается обратно в скважину к эжектору, образуя линию рециркуляции. Вырываясь с огромной скоростью из сопла, она уводит за собой новую порцию воды из скважины, обеспечивая дополнительное разряжение в трубопроводе. Насос в результате тратит меньше энергии для подъема жидкости с большой глубины.

С помощью вентиля, установленного на линии рециркуляции, можно регулировать объем воды, поступающий обратно в систему забора воды, и тем самым настраивать эффективность всей системы.

Избыток жидкости, незадействованный в работе рециркуляции, подается от насоса к потребителю, определяя продуктивность всей станции. В результате можно обойтись меньшим по мощности двигателем и не столь массивной насосной частью, которая прослужит дольше и будет потреблять меньше энергии.

Эжектор также облегчает запуск системы, относительно небольшой объем воды способен создать в трубопроводе достаточное разряжение и инициировать первоначальный забор воды, чтобы насос не работал продолжительное время вхолостую.

Встроенный эжектор

При этом забор воды для рециркуляции, а также создание напора в эжекторе, создается в самом насосе. Такая компоновка позволяет уменьшить габариты установки.

Насос с внутренним эжектором практически не восприимчив к наличию взвеси в виде песка и ила. Нет необходимости обязательно фильтровать поступающую воду.

Станция используется для забора воды с глубины до 8 метров. Она создает достаточный напор для обеспечения большого хозяйства, где вода в основном используется для полива.

Электромотор подбирается заведомо более мощный, чтобы он смог обеспечить и систему рециркуляции. Однако это сравнение уместно только в ситуации с глубиной скважины до 10 метров. При большей глубине насосы с эжектором попросту не имеют альтернативы, разве что только погружного типа, для которого требуется оборудовать скважину с большим диаметром.

Рейтинг лучших моделей

  • Тип эжектора: погружной
  • Глубина всасывания: 30 м
  • Максимальный напор: 50 м
  • Производительность: 1752 л/час
  • Мощность электродвигателя: 770 Вт
  • Конструкция:
  • объем гидравлического бака – 20 л
  • диаметр отверстия выхода – 1¼ дюйма (31,8 мм)
  • температура воды – до 40 °C
  • защита от сухого хода
  • Масса: 17,2 кг
  • Разработка/Производитель: Россия/Китай
  • отличное приобретение для дачного участка или загородного дома
  • работает на 5 с плюсом, нормальная стоимость

пластиковая резьба в месте подсоединения

Модель разработана отечественными инженерами, но производится на заводах КНР, поэтому и некоторые недоработки: пластиковые резьбы на соединениях долго не проживут – надо сразу менять, а это дополнительные расходы.

  • Тип эжектора: чугунный с антикоррозийным покрытием
  • Глубина залегания воды: 27 м
  • Максимум напора: 47 м
  • Скорость всасывания: 3 600 л/час
  • Потребляемая мощность: 860 Вт
  • Конструкция:
  • объем гидравлического бака – 18 л
  • диаметр выхода – 25,4 мм (1 дюйм)
  • Размеры/Вес: 327х588х416 мм/20 кг
  • Страна производитель: Дания
  • компактные размеры, тихая работа
  • известная компания делает качественную технику

не выявлено

Эта модель разработана для частных строений, чтобы нормализовать давление внутри домашнего водопровода при частых перепадах, отлично справляется с перекачкой воды из глубоких колодцев.

SPERONI APM 150/25

  • Тип эжектора: погружной
  • Глубина всасывания: 40 м
  • Максимальный напор: 49м
  • Производительность: 1 500 л/час
  • Мощность электродвигателя: 1,5 кВт
  • Конструкция:
  • объем гидравлического бака – 25 л
  • центробежный насос
  • защита от перегревания и сухого хода
  • автоматика контроля над уровнем воды
  • Масса: 27 кг
  • Страна производитель: Speroni APM, Италия
  • качественная сборка, тихая, но весьма производительная работа
  • без напряжения выкачивает воду с глубинных скважин

не выявлено

Модель изготовлена из материалов высокого качества, имеется автоматическая защита двигателя от перегрузок и работы без воды, используется в бытовых и производственных системах водоснабжения.

Практически каждый, кто когда-либо принимал непосредственное участие в организации обустройства автономно-независимого водоснабжения, периодически сталкивался с проблемами относительно недостаточного уровня подаваемой воды всасываемым насосом.

По предмету физики мы определенно знаем и понимаем что такой фактор, как давление способно подавать жидкость максимально с девятиметровых глубин, но фактически такой показатель значительно меньше, что в действительности составляет порядка семи, а иногда и пяти метров полноценной подачи.

Решит вопрос станция, которая способна приумножить напор водяного потока. Специализированное оборудование, предназначенное, для таких целей выпускается современной промышленностью, что входит в состав станций насосных.

Выносной эжектор

При выносном устройстве эжектора отдельно от насоса устанавливается дополнительный бак, в который поступает вода. В нем создается необходимый напор для работы и дополнительное разряжение, чтобы облегчить нагрузку насоса. Сам эжектор подключается в погружаемой части трубопровода. Для его работы необходимо прокладывать две трубы в скважину, что накладывает некоторые ограничения на минимально допустимый диаметр.

Такое конструктивное решение снижает КПД системы до 30-35%, однако позволяет добывать воду из глубоких скважин до 50 метров, а также существенно снижает шум работающей насосной станции.

Ее можно располагать непосредственно в доме, например в подвальном помещении. Расстояние от скважины может составлять до 20-40 метров без снижения эффективности. Такие характеристики и определяют популярность насосов с внешним эжектором. Все оборудование располагается в одном подготовленном месте, от чего повышается срок службы, проще выполнять профилактические работы и настраивать систему.

Принцип работы

Конструкция эжектора состоит из таких элементов:

  • всасывающая камера;
  • узел, где происходит смешивание;
  • диффузор;
  • сопло в самой зауженной части.

Последняя деталь – это патрубок с сильно суженным концом, за счет этого жидкость получает дополнительное ускорение и выпускается из устройства с высокой скоростью.

По закону Бернулли такой поток оказывает небольшое давление на окружающую его среду, затем он попадает в смеситель, где создается значительное разряжение, за счет которого из камеры всасывания начинают поступать дополнительные объемы воды. Объединившись в единый поток, жидкость сквозь диффузор поступает далее в трубопровод.

В аналогичной конструкции передается кинетическая энергия двигающегося с огромной скоростью потока к средам, имеющим гораздо меньшую скорость, при этом происходит захват новых объемов жидкости и перенос их из скважины по трубопроводу к месту распределения водного потока по всему участку. Насосная станция с выносным эжектором оборудуется двумя трубами: для нагнетания и рециркуляции.

Аналогичная конструкция позволит пользователю тратить меньше энергии, а для регулирования объемов возвращающихся потоков необходимо установить вентиль в линию рециркуляции, который позволит настроить эффективность всей системы на нужный уровень. Избыток воды подается к потребителю для его нужд, количество поступающей влаги в единицу времени определяет производительность всей системы.

Используя меньшую мощность электрического двигателя для насоса, пользователь экономит энергоресурсы. Кроме этого, эжектор значительно облегчает первичный запуск всей системы, потому что при весьма небольшом объеме воды он создает в трубопроводе нужное разряжение и выполняет первый забор воды, исключая холостую работу всего оборудования.

Станции с встроенным эжектором – как применяют

Используется станция для того чтобы увеличить напор, что также исключит и возможность преждевременного выхода из строя агрегата, который обеспечивает подачу, так как возможно появление холостого хода. Наличие такого элемента в системе исключит его, почему он рекомендован к обязательной интеграции в систему, вне зависимости от возможной глубины источника.

Своевременное оснащение эжектором станция избавит вас от дополнительных расходов и возможных нервозов при возможном выходе из строя более дорогостоящего оборудования системы, которое он попросту предотвратит, обеспечивая полноценную и бесперебойную функциональность длительное время.

Насосная станция с выносным эжектором

Изготовление

Достаточно простое устройство-агрегат вполне возможно изготовить и самостоятельными силами. Для чего потребуются некоторые детали, такие как тройник специализированного диаметра и штуцер, что будет расположен внутри него. Следует соблюдать правильное соотношение длины, которое не должно быть больше либо меньше, что не позволит нормально функционировать такому устройству. Для крепления потребуется специальный переходник, оснащенный углами, что позволит образовать нужный поворот.

Процесс создания предусматривает несколько определенных пунктов, что включает в себя процесс самой подготовки требуемого штуцера. Часть особого 6-гранного образца следует обтачивать, что позволит располагать из него особым конусом, имеющий основание меньше, чем наружная резьба в диаметре. После чего деформированную часть следует подправить специализированным резьбонарезным инструментом.

Штуцер должен быть вкручен до полного упора в деталь-тройник. Предельно внимательно соблюдайте при соединении соотношение длины, что является достаточно важным фактором. Обязательно уплотните соединение любым доступным герметиком.

Проверьте соотношение изготавливаемых деталей, а затем из заранее заготовленных образцов следует организовать специализированный переходник, который предназначен для оснащения на трубе.

Качественно собранная станция обеспечит достаточно длительную и беспроблемную работу, благодаря своей простой конструктивности, но, естественно, вы должны быть предельно точны в изготовлении. Если же вы не столь хотите заниматься таким изготовлением, то можете попросту приобрести его в специализированных магазинах, где всегда имеется насосная станция в свободной продаже.

Разновидности

Насосные станции, оборудованные такими оригинальными устройствами, выпускаются двух видов:

  1. Эжектор находится внутри конструкции. Вся конструкция имеет весьма компактные размеры, разряжение создается искусственным путем, линия рециркуляции находится внутри изделия. Для эффективной работы требуется электрический двигатель большой мощности, чтобы насос работал на больших оборотах, создавая нужную силу всасывания.

    Достоинства такой конструкции:

    • изделие менее чувствительно к посторонним примесям, которые могут находиться в воде;
    • при этом жидкость, поступающую для нужд пользователя, не нужно дополнительно фильтровать;
    • станция обеспечивает нужную величину напора для всех хозяйственных нужд потребителя – можно поливать участок и использовать воду внутри дома одновременно.

    Негативные качества:

    • при работе оборудование создает шум;
    • для установки надо оборудовать место со звукоизоляцией или выносить станцию дальше от дома.

    Второй вариант не решает всех проблем, т. к. соседи будут жаловаться на шум, поэтому звукоизоляция нужна и в этом случае, плюс расходы на утепление – надо оборудовать стандартный кессон.

  2. Эжектор располагается вне станции – для этого рядом устанавливается отдельная емкость, где будет создаваться необходимое для работы всей установки разряжение. Эжектор подключается к трубопроводу, идущему к глубинной скважине – имеются ограничения по диаметру фланца подсоединения.
    • конструкция обеспечивает поднятие воды с глубины до 50 метров;
    • значительно снижается звуковое воздействие;
    • установку оборудования располагают в цокольном помещении строения;
    • удаленность от скважины может быть до 40 м;
    • вся конструкция располагается в одном месте, поэтому проводить профилактику и ремонт намного удобнее, такие условия увеличивают назначенный срок службы всех деталей.
    • снижается производительность;
    • имеются небольшие ограничения по выбору диаметра для общего трубопровода.

Станция водоснабжения с эжектором

Устройство. Принцип действия

Эжектор по сути является устройством, что передает энергию от одной более подвижной среды к другой, которая менее подвижна. В сужающихся сечениях агрегата образуется особая зона давления более низкого, которая провоцирует, таким образом, подсос дополнительной среды. Таким образом, происходит возможность перемещения и удаления от точек всасывания, благодаря взаимодействию первоначальной среды.

Агрегаты, оснащенные эжектором внутреннего формата, предназначаются непосредственно для специализированной перекачки жидкостей из относительно неглубокого типа скважин, глубина которых не превышает восьми метров, а также различных резервуаров специализированно-накопительного предназначения, либо водоемов.

Непосредственно отличительной особенностью такого взаимодействия, является именно захватить жидкости, что располагается на более низком уровне от патрубка. Исходя из этого, будет востребована предварительная заливка агрегата водой. Колесо рабочее будет нагнетать жидкость, что будет перенаправлять ее в эжектор, в результате чего будет образована эжектирующая струя.

Она будет продвигаться по специализированной трубке и разгоняться. Естественно, давление будет уменьшаться. Благодаря такому воздействию и внутри камеры для всасывания оно будет уменьшаться.

Одной из разновидностей таких поверхностных агрегатов-установок является и насосная станция с эжектором. Отличаются они тем, что внешний элемент погружается в водоснабжающий источник.
Как правило сфера применения таких устройств подобна их аналогам. Определенное различие заключается в различных глубинах использования и применения.
