Теплый пол: виды стяжек и основные требования к ним

Состав смеси

Мнения на счет того каким видом стяжки для теплого пола лучше всего воспользоваться — расходятся, поэтому однозначного ответа нет. Одни отдают предпочтение сухой стяжке, в состав ее входят сухие материалы. Вам не придется выжидать время, пока раствор высохнет. Другие же выбирают мокрую стяжку, и таких пользователей большинство.

Для обустройства теплого пола вы можете выбрать одну из предлагаемых смесей:

1. Раствор из песка и цемента, замешивается в соотношении 1:3 соответственно. Такой раствор может применяться для стяжки водяного и электрического пола.
2. Раствор бетона, в состав которого входит мелкозернистый наполнитель. Специалисты говорят о том, что такая стяжка — наиболее подходящий вариант для водяных конструкций, поверхность не будет растрескиваться.
3. Самовыравнивающиеся смеси нашли свое активное применение в заливке электрических теплых полов, с ними очень легко работать, выполняя стяжку теплого пола своими руками.
4. Есть и специальные смеси, которые пригодны только для теплых полов и никаких других систем обогрева. По составу они различаются, в специализированных магазинах вы найдете много разнообразных смесей. Плиточный клей применяют при укладке кабельного пола.

Существуют и другие пропорции, к ним прибегают в зависимости от типа пола, который планируется делать. Когда после того, как стяжка застынет, начинается укладка паркета, кафеля или ламината, тогда на одну долю цемента необходимо добавить пять долей песка, а также воды (0,7 долей).

Если планируется использовать мягкие материалы в качестве напольного покрытия, например, ковролин или линолеум, то состав бетона для стяжки тёплого водяного пола может соответствовать таким значениям: цемента 1 часть, песка – четыре и воды – 0,7 частей.

Добавка щебня подразумевает пропорции следующее: цемент – 1 часть, песок – 3 части, щебень – 5 частей. Как правило, воды добавляется до половины цементного веса.

Чтобы напольное покрытие было максимально прочным, используйте арматурную сетку, а чтобы составы были более стойкими к ним можно добавить пластификаторы и микрофибру.

Какую бы смесь вы не выбрали, в любом случае, выполняя стяжку теплого пола, четко соблюдайте все пропорции.

Как уложить теплый пол своими руками: технология монтажа системы (с фото и видео)

Система «теплый пол» состоит из нагревательной секции, термостата с датчиком температуры, специальных аксессуаров для облегчения и ускорения монтажа (монтажная лента, гофрированная пластиковая трубка и т. п.), теплоизоляции.

Монтаж системы осуществляется на выровненный и очищенный черновой пол, на который предварительно уложена теплоизоляция, а поверх нее закреплена монтажная лента.

Именно с помощью такой ленты происходит крепление нагревательной секции. Для соединения с термостатом «холодные концы» необходимо вывести на стену. Предварительно следует определить место установки термостата, а затем уложить рядом с ним между двумя нитками нагревательного кабеля гофрированную трубку для установки датчика температуры.

Перед тем как уложить электрический теплый пол, рекомендуется сделать предварительный эскиз укладки, на котором должны быть указаны места расположения муфты и термодатчика. При возможном повреждении системы (например, при последующем ремонте) эта схема будет очень полезной.

До того как укладывать теплый электрический пол своими руками, нагревательную секцию необходимо проверить на целостность с помощью обычного тестера. Затем следует приступить к заливке цементно-песчаной стяжки, толщина которой не должна превышать 3 см. Для полного затвердевания стяжки по требованию СНиП необходимо не менее 28 дней. Только после этого можно включать установленную систему «теплый пол». Также непосредственно перед включением рекомендуется с помощью специального тестера проверить целостность нагревательной секции. При первом включении желательно прогреть стяжку в течение суток для того, чтобы испарилась оставшаяся влага.

В соответствии с технологией монтажа электрического теплого пола важно правильно выбрать и установить теплоизоляцию. Благодаря ее использованию можно сэкономить до 30% расходов на эксплуатацию

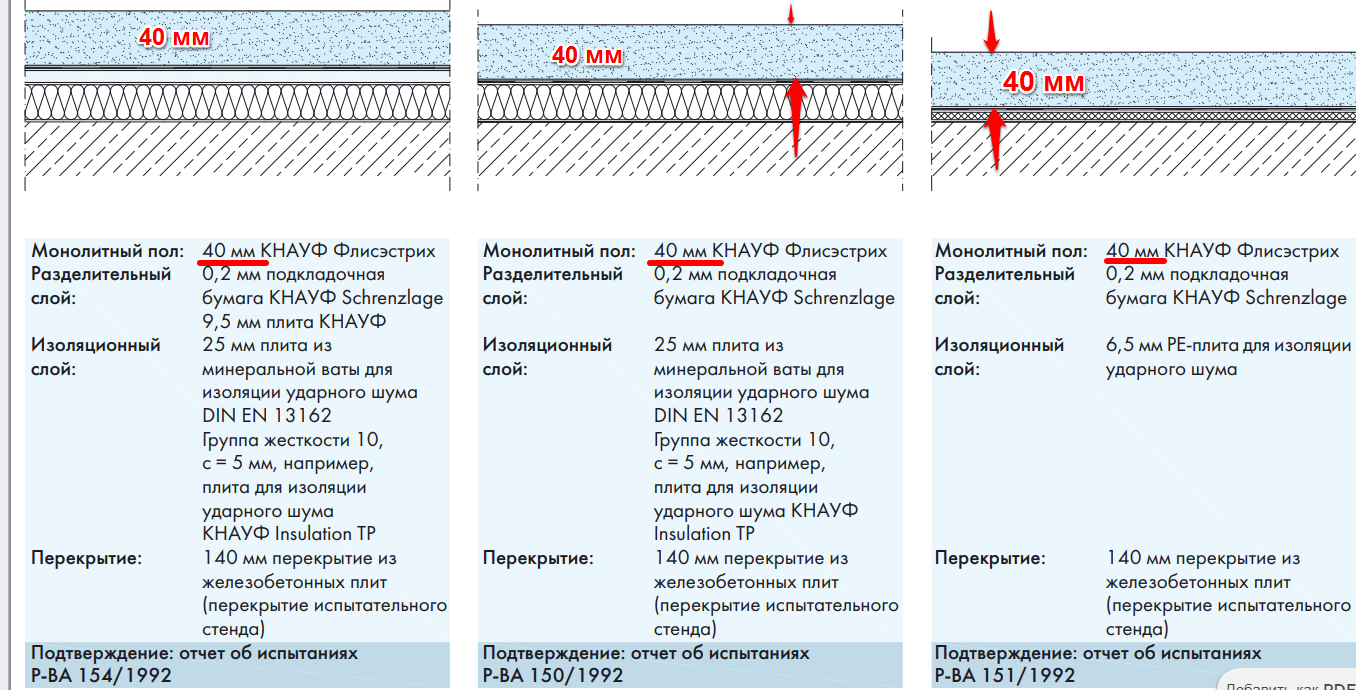

Особенно необходима установка теплоизоляции в случае, если теплый пол является основной системой отопления в помещении. В таких случаях рекомендуется использовать твердые пенополистирольные плиты толщиной 5-10 см. Поверх плит обязательно следует уложить парогидроизоляцию и залить «плавающую» стяжку, при которой раствор кладется не на поверхность основания, а на слой тепло- и/или звукоизоляционного материала.

Как показано на фото, если при монтаже электрического теплого пола нет возможности уложить толстый слой теплоизоляции, то рекомендуется использовать фольгированные материалы толщиной от 3 до 10 мм:

Благодаря их применению можно сэкономить до 20% электроэнергии. При этом нужно, чтобы материалы поверх фольги были проложены лавсаном, иначе слой фольги из-за наличия щелочной среды после заливки стяжки разрушится в течение месяца.

Чтобы укладывать теплый электрический пол так, как предполагает правильная технология, при монтаже системы нельзя перегибать термопленку на 90° на участке шириной 5 см, а также накладывать ее полосы друг на друга. Прежде чем подключить пленку к сети, необходимо проверить линии отреза, изоляцию контактов, а также напряжение в сети. Категорически запрещено устанавливать и ремонтировать терморегулятор, не отключив напряжение.

На этом видео показано, как выполняется монтаж теплого электрического пола:

Технология теплого пола

Теплый пол электрический

Кабельный теплый пол Нагревательным элементом в данном виде теплых полов выступают:

• Нагревательные секции. В роли таких секций выступает специальный одножильный или двужильный кабель, оснащенный монтажными муфтами на концах для подключения к электропитанию, и в котором происходит преобразование протекающего электрического тока в тепло. При этом монтаж теплых полов из двужильного кабеля существенно облегчает работу, т.к. для подключения такого кабеля необходим только один монтажный конец. При монтаже полов из одножильного кабеля, его необходимо подключать к терморегулятору двумя монтажными концами.
• Нагревательный кабель на катушке. Представляет собой нагревательную секцию на основе специального двужильного кабеля, которая для удобства укладки и облегчения монтажа теплого пола намотана на катушку. При подключении к терморегулятору подводится только один монтажный конец.
• Нагревательные маты. Это своего рода нагревательная секция, только уложенная на специальную самоклеющуюся сетку. Нагревательные маты также бывают одножильные и двужильные.

У всех вышеперечисленных теплых полов разница только в технологии монтажа, по остальным параметрам – они практически идентичны. Во всех трех случаях используется электрический нагревательный кабель, который укладывается согласно технологии монтажа, и к которому подключается электричество через специальный терморегулятор. Во всех случаях вся электрическая энергия преобразовывается в тепло. Т.е., нагревательный кабель выступает в роли нагревательного элемента, изготовленного по кабельной технологии.

При монтаже разница в том, что нагревательные секции монтируются в цементно-песчаную стяжку, а нагревательные маты — в слой плиточного клея, поверх старой стяжки.

И последняя разница заключается при монтаже одножильного и двужильного кабеля. Т.к. у одножильного кабеля только одна жила, то необходимо оба его конца свести в одной точке, а при укладке двужильного кабеля второй конец кабеля возвращать в исходную точку не требуется.Достоинства. Поверх кабельного теплого пола можно использовать любой вид напольного покрытия, будь то ламинат или линолеумом, плитка или ковролин. Также нагревательные секции определенных мощностей можно использовать как основную систему отопления.Недостатки. Приличные счета за пользование электроэнергией, а также невозможность работы полов при выключении электроэнергии.Теплый пол пленочныйПленочные теплые полы, или как их еще называют инфракрасные пленочные полы – представляют собой систему обогрева пола, выполненную из специальной теплопроводной пленки внутри которой запаяны нагревательные элементы.

Пленочные полы являются самыми тонкими из теплых полов, т.к. толщина нагревательных элементов составляет всего 1/4 мм (0.25 мм). Благодаря такой толщине, этот вид теплого пола можно использовать для обогрева, как горизонтальных поверхностей, так и вертикальных. К тому же с помощью нагревательной пленки можно обогревать практически любые помещения (жилые и технические), а также использовать ее в качестве основного либо дополнительного отопления. Принцип работы инфракрасного теплого пола заключается в особенностях его структуры, а именно, теплопроводная пленка с нагревательными элементами с нижней стороны состоит из теплоотражающего материала. Электричество, подаваемое на эту пленку, превращается в тепловую энергию, которая отражается от этой поверхности, устремляясь вверх в обогреваемое помещение. Таким образом происходит обогрев нужного помещения или отдельного участка поверхности пола.

При использовании пленочных теплых полов в качестве основного отопления, необходимо чтобы эта нагревательная пленка покрывала не менее 70% всей площади поверхности пола. Если они используются в качестве дополнительного отопления, то достаточно покрыть поверхность пола на 35-40%.Достоинства. Пленочные теплые полы могут монтироваться под любой вид финишного покрытия пола, будь то ламинат или ковролин, линолеум или паркетная доска. Толщина такого пола не превышает 1 мм, а КПД – порядка 90%.

Недостатки. Опять же счета за электроэнергию, т.к. средняя потребляемая мощность такого пола – примерно 45Вт/1м2. При отсутствии электроэнергии полы, соответственно, работать не будут.

Подготовительный процесс

Монтажный процесс начинается с этапа планирования, за ним идет расчет и подготовка материалов. Стоит отметить, что точные просчеты способны выдать исключительно специалисты, в распоряжении которых имеется информация об утечке тепла. Самостоятельный просчет будет менее точным, но он также способен полностью удовлетворить все требования. Начать стоит с создания схемы расположения труб. Лучше всего использовать для этого миллиметровку.

Шаг трубы должен составлять:

• В пределах 15-20 см при условии качественной теплоизоляции дома;
• В пределах 10-15 см при условии отсутствия утепления стен;
• Использовать переменный шаг в зависимости от температуры стен. Так, около холодных стен расстояние делают меньше, а около теплых – больше.

Правила расчета и варианты укладки

От выбранного способа укладки непосредственно зависит расход материала и теплоэффективность готовой системы.

Различают три способа размещения труб: змейка, улитка и комбинированный.

Змейка

Способ отличается простотой расчетов и легкостью монтажа, что делает его очень популярным. Такая схема наилучшим образом подходит для промышленных зданий, помещений с малыми потерями тепла и объектов, нуждающихся в круглогодичном отапливании.

Рекомендуем ознакомиться: Как определить необходимую высоту дымохода относительно конька крыши?

Главный недостаток такого способа укладки – ощутимая разница температур на различных участках пола. Кроме того, трубы часто изгибаются под достаточно большими углами, что делает проблематичным реализацию проектов с малым шагом. Частично решить эту проблему поможет использование стальной пружины, которая натягивается на место будущего изгиба, и препятствует образованию излома.

Улитка

Встречается также обозначение «спираль» или «ракушка». В такой схеме температурное поле распределяется по поверхности пола более равномерно, поскольку трубы прямого и обратно контура укладываются попеременно.

Трубы размещаются параллельно и монтируются по направлению от стен к центру. В средней части помещения подающая линия завершается петлей, переходящей в обратный контур, идущий, напротив, от центра к коллектору.

Достоинства такого способа укладки:

• Равномерный прогрев помещения.
• Отсутствие резких изгибов и, как следствие, малое гидравлическое сопротивление.
• Уменьшенный расход трубного материала.

Этот способ считается наиболее трудоемким при проектировании и для практической реализации.

Комбинированный способ

Как правило, такой способ укладки выбирается для больших помещений, поверхность пола которых разбивается на отдельные зоны. Для каждой зоны при этом подбирается оптимальный способ расположения труб: в районе окон, дверей и по периметру – змейкой, в центре помещения – спиралью.

Укладка труб производится настильным или бетонным методом:

• В первом случае используются готовые панели реечного или модульного исполнения, оборудованные пазами и столбиками для удобной фиксации труб. После укладки труб конструкция накрывается гипсоволокнистыми плитами и напольным покрытием. Несмотря на удобство и скорость монтажа, такой способ до сих пор не получил широкого распространения.
• Монтаж в бетонную стяжку потребует гораздо больше времени. Только на высыхание и укрепление слоя бетона потребуется не менее 28 дней (в зависимости от толщины слоя).

Рекомендуем ознакомиться: Вентиляция и воздуховоды прямоугольной формы сечения

Процедура укладки в стяжку производится в такой последовательности:

• Слой гидроизоляции. Укладывается в нижнюю часть конструкции, препятствует образованию конденсата.
• Термоизоляция. Подойдет любой листовой теплоизолирующий материал. Его задача – не допустить утечку тепла вниз, а толщина слоя определяется сообразно внешним климатическим условиям.
• Фольгированная пленка. Перенаправляет максимальный объем теплого воздуха в комнату, позволяя экономить на расходе теплоносителя.
• Армирующая сетка. Обеспечит стяжке необходимую прочность.
• Монтаж трубопровода. Один или несколько контуров, по которым идет циркуляция теплоносителя.
• Контрольные испытания. В смонтированную систему подается теплоноситель.
• Стяжка. Заливка готового трубопровода цементно-песчаной смесью. Толщина слоя обычно не превышает 35-50 мм.
• Напольное покрытие. Наилучшие показатели отдачи тепла показывает керамическая плитка.

Изготовление бетона

Главным показателем бетона является плотность, которая напрямую зависит от марки. В помещениях с низкой нагрузкой достаточно марки 150. Если речь идет о гостиных и прочих комнатах, где люди появляются чаще, стоит тяжелая мебель и так далее, лучше приобрести цемент марки 300–400.

В некоторых случаях используют присадки

Важно помнить, что правильно подготовленный состав не требует наличия дополнительных компонентов, но если бюджет позволяет и есть желание подстраховаться, то можно докупить такие материалы. Также очень часто используют пластификаторы, они делают раствор более эластичным, благодаря чему с ним проще работать и заполнять неровности

Для бытовых помещений вполне достаточно марки бетона № 150

Если готовится обычный раствор, то требуется 1 часть цемента и 3 части песка

Очень важно предварительно просеять цемент и песок, чтобы в них не было комков. Воду нужно добавлять до тех пор, пока не получится смесь консистенции густой сметаны

Если вместо песка используют отсев, то пропорция будет 1:6. В случае добавления щебня соотношение следующее: 1 часть цемента, 4 части щебня и 3 части песка.

Также в продаже есть уже готовые смеси, которые были изготовлены строго по технологии в заводских условиях. Они стоят дороже, чем отдельные компоненты, но в этом случае практически нет риска неправильно изготовить состав.

Специализированные смеси обойдутся в полтора раза дороже самодельного раствора, но при этом качество стяжки увеличивается в разы

Ошибки, которые не стоит допускать

При строительстве своими руками допускается некоторое количество ошибок, которые в итоге приводят к проблемам:

• Экономия на специалистах по установке водяных контуров (не каждый сумеет это сделать на уровне).
• Работы перед монтажом системы – обязательный процесс.
• Не качественная установка демпферной ленты.
• Черновая стяжка залита неровно.
• Халтурная укладка системы, некачественное закрепление.

Многие мелкие ошибки встречаются при неумении правильно залить заливной теплый пол. Уберечься от ошибок поможет план выполнения подготовительных и монтажных работ с изучением профессиональных подсказок. Составляется смета растрат, которую нужно соблюдать, не экономить на материалах.

Бетонная заливка служит защитой от повреждений водяного контура. Чтобы она долго служила, нужно все правила выполнить. Точная укладка нагревательного контура, качественная стяжка определяют уровень надежности и работы системы.

Процесс заливки

По завершении всех подготовительных и инженерных работ, необходимо замешать бетонный или цементно-песчаный раствор будущей стяжки, после чего аккуратно уложить его в конструкцию. Данный этап работ также требует повышенной ответственности, наличия опыта, соблюдения определённого алгоритма, подробно описанного далее, как для мокрой, так и для полусухой стяжки пола.

Полусухой

При устройстве полусухой бетонной стяжки пола поверх инженерного оборудования для обогрева помещения, требуется выполнение следующей пошаговой инструкции и учёт ряда нюансов:

• Данный тип бетонной смеси не растекается под действием сил гравитации. В связи с этим, её уплотнение после устройства поверх тёплого пола затруднительно, что требует устройства двух последовательных слоёв конструкции из однородных материалов.
• Когда основание подготовлено, материал подаётся через помпу с колёсного БСУ на отметку монтажного горизонта, распределятся по площади комнаты.
• Толщина первого слоя составляет не более 40 – 50 мм.
• Выставляется верхняя отметка стяжки по лазерному уровню.
• По всему периметру комнаты, на нижнем обрезе стен, рисуется маркером полоса для точного позиционирования высотной отметки будущей конструкции.
• Когда материал первого слоя равномерно распределён по комнате, до его уплотнения, раскладываются трубные или кабельные коммуникации тёплого пола.
• Выверяется горизонтальная плоскость инженерного оборудования, при помощи строительного пузырькового уровня.
• Подаётся вторая партия готового раствора, армированного фиброволокном.
• Материла также распределяется по комнате и уплотняется лопастными заглаживателями.
• Период полимеризации такой стяжки не превышает 36 – 72 часа.

Мокрой

Мокрая стяжка заливается по классической методике с соблюдением следующих требований и правил, а также с учётом приведённого ниже алгоритма:

• Когда полный пирога заранее подготовленного основания, включая раскладку гидроизоляции, утеплителя, арматуры и трубных, либо кабельных коммуникаций устроен, потребуется заливка конструкции бетонной смесью.
• С помощью лазерного уровня на стене наносится отметка верха будущей стяжки.
• В отдельной небольшой ёмкости замешивается жёсткая цементно-песчаная смесь.
• Оцинкованные маяки устанавливаются вдоль комнаты, с шагом между ними не более 1000 – 1500 мм.
• Маяки фиксируются на жёсткую цементно-песчаную смесь таким образом, чтобы их отметка верха полностью совпадала с поверхностью будущей стяжки.
• В приёмном бункере электрического миксера замешиваются цемент, кварцевый песок и, при необходимости, дроблёный щебень.
• Сухие компоненты стяжки перемешиваются на протяжении 5 минут, проверяется однородный состав данного материала, все комки цемента должные быть разбиты на мелкие фракции.
• В бункер начинает подаваться чистая вода, не более 2 – 3 л на каждый замес.
• По мере добавления воды, миксер продолжает безостановочно вращаться до полного перемешивания компонентов и лучшей гидратации вяжущего компонента.
• Вода добавляется каждые 30 секунд, до достижения пластичной бетонной массы с нужной подвижностью.
• На финальном этапе, в смесь также добавляются пластификаторы, гидрофобизаторы и другие модифицирующие добавки.
• Перемешивание производится ещё на протяжении 3 – 5 минут.
• Смесь переливается в носилки, после чего разносится в зону заливки.
• Заливка осуществляется полосами, между соседними маяками.
• После заливки и укладки, смесь аккуратно уплотняется глубинными вибраторами с тонкой булавой, для проникновения материла под элементы тёплого пола и армирования.
• На финальном этапе, бетон стяжки разравнивается между маяками, с помощью алюминиевого правила или виброрейки.
• Для бетона стяжки создаются необходимые комфортные условия, при которых он схватывается и набирает проектную прочность.

Как измерить ровность пола

При выполнении ремонтных работ внутри помещения, жилого не жилого, квартиры или дома, обязательно необходимо начать с основания этого самого помещения, то есть с пола. Для укладки любого напольного покрытия, для простоты расчетов, для упрощения самой работы, экономии материала, долговечности и эстетичности ремонта в целом, необходимо выровнять основание пола.

Пол в помещении считается ровным, когда вся его поверхность находится в одной прямой плоскости и в идеальном горизонте.

Измерить ровность пола модно несколькими способами:

1. С помощью строительного правила и уровня. Самый простой и распространенный способ. Правилом и уровнем, вы сможете определить находится пол в одной плоскости. Правило следует использовать от 1,5 (полутора) метра и больше. Так, вы сможете замерить большую площадь пола, и точно увидите места с зазорами. Использовав правило меньшей длинны измерения буду не объективными и ошибочными.

Правило нужной длинны, необходимо уложить на тонкое основание, на произвольное место, на полу. Затем, слегка прижимая правило к полу визуально просмотреть имеются ли зазоры меду полом и основанием правила. Если обнаружены незначительные зазоры, целесообразно отметить эти места карандашом на стяжке, для дальнейшей работы с ними. Также замерить линейкой высоту зазора, является ли он допустимым для укладки напольного покрытия. Такую процедуру нужно выполнить в нескольких местах по периметру пола, вблизи стен, в центральных частях комнаты. Таким образом, Вы сможете понять находится стяжка пола в одной плоскости.

ровность пола проверяется строительным правилом и уровнем

1. С помощью лазерного уровня. Инструмент дорогой и не у каждого строителя он имеется. С его помощью можно получить более точные измерения, если они требуются.
2. С помощью гидроуровня, который представляет собой длинную резиновую трубку, работающую по принципу сообщающихся сосудов. Его можно как приобрести в строительных магазинах так и с легкостью изготовить самостоятельно. Данный способ более трудоемкий для измерения пола и пришел к нам из прошлого, подробно мы его описываем здесь. Однако гидроуровень эффективно используется так же при других измерениях при выполнении иных ремонтных и монтажных работах.

Какие бывают теплые полы

Обогрев коммунальных квартир, частных коттеджей, дач теплыми полами пользуется у потребителей высокой популярностью. Он более эффективен по энергозатратам, если его элементы хорошо изолированы от несущей бетонной основы. Также монтаж напольной электронагревательной системы намного дешевле, чем установка радиаторных теплообменников и подводка к ним трубопровода.

Электрические

Электрический кабель выпускают нескольких типов, обычно в подогреваемые полы монтируют модели резистивного принципа действия. Внутри них находится изолированная спираль с высоким сопротивлением, которая нагревается при прохождении электрического тока. В торговых сетях реализуют нагревательные маты на сетках, в которых электрокабель подключен с 2-х концов.

Более практична разновидность с нагревательной спиралью, которая проходит по одному проводнику. В этом случае провод не возвращается в исходную точку и отвязан от сетчатой подложки, благодаря чему его можно выкладывать в любом положении.

Любой электронагревательный кабель имеет температурный датчик, который помещают в зону обогрева, и связанный с ним блок управления, автоматически поддерживающий заданный температурный режим.

Из-за высокой стоимости электроэнергии электрический теплый пол редко помещают в стяжку с большой тепловой емкостью. Обычно его промазывают сверху заводским стяжечным раствором или плиточным клеем, закрывая полости между проводами для лучшей теплопередачи, и наклеивают поверх керамическую плитку.

Существует еще одна разновидность электронагревательных кабелей, носящая название саморегулирующиеся, однако по ряду причин их не используют для напольного обогрева.

Рис. 1. Электронагревательный кабель и его укладка

Инфракрасные

Инфракрасные пленки также используют в полах, но помещают их под любые легкосъемные напольные покрытия — ламинат, паркет, древесные плиты или доску, ковролин. Работают пленки за счет нагревания инфракрасным излучением любых объектов в помещении, которые затем отдают в окружающую среду преобразованную тепловую энергию.

Водяные

Отопление помещений посредством водонагреваемых полов — самый распространенный вариант в загородных домах. Для его реализации устанавливают электрический, газовый или твердотопливный котел, организуют отопительный контур и подключают к нему коллектор. К коллекторным гребенкам подсоединяют длинный гибкий трубопровод, который размещают на теплоизолирующей подложке.

Для труб выбирают полимерные материалы — сшитый или термостойкий полиэтилен, металлопластик, пользователи с высокими доходами могут позволить себе медные трубы, в тысячу раз лучше проводящие тепло в сравнении с полимерами.

После монтажа теплообменной трубопроводной магистрали ее накрывают цементно-песчаной плитой с ровной и гладкой поверхностью.

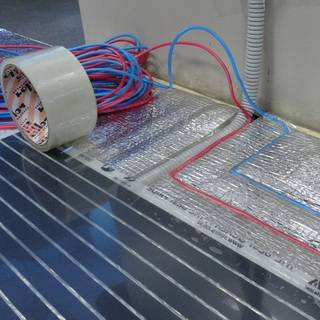

Рис.2. Пленочный обогреватель — примеры размещения
