Установка вертикального полотенцесушителя

Установка кранов

После этого можете приступать к установке кранов. Если старое устройство было срезано, то на оставшихся отрезках труб нарежьте новую резьбу, используя для этого плашку требуемого диаметра. А если змеевик снимался «цивилизовано» и резьба осталась на месте, то просто «прогоните» ее той же плашкой, дабы улучшить качество соединения.

Как только резьбы будут приведены в порядок, установите запорную арматуру (проще говоря, краны). Эта арматура будет выполнять сразу две функции.

  1. Регулировка интенсивности работы змеевика посредством закрытия/открытия кранов.
  2. Перекрытие воды в случае необходимости в ремонте или замене оборудования, чтобы проводить требуемые действия.

Рекомендации по монтажным работам

Эффективность работы полотенцесушителя зависит от правильной его установки. Чтобы избежать в дальнейшем проблем с эксплуатацией устройства рекомендуется в процессе монтажа учитывать такие рекомендации:

  1. Диаметр трубопровода не должен превышать сечение самого полотенцесушителя. Соблюдение такого требования позволяет предотвратить повышение давления на сужающихся участках.
  2. Установка переходников при наличии разного сечения трубопровода и патрубков допускается, если диаметр сушки для полотенец меньше труб. Нарушение такого порядка установки может стать причиной значительного повышения давления в устройстве, что приведет к аварийной ситуации.
  3. Для удаления из устройства воздуха, обеспечения нормального рабочего процесса, а также возможности ремонта рекомендуется устанавливать байпас. Чтобы не нарушить хорошую циркуляцию теплоносителя, на перемычке нельзя устанавливать запорную арматуру.
  4. От поверхности стены к полотенцесушителю необходимо соблюдать дистанцию в 4 сантиметра. Если диаметр труб устройства превышает 25 миллиметров, то следует увеличить до 7 сантиметров.
  5. Расположение нижней части сушки от пола должно соответствовать 90 сантиметров. Оптимальной высотой считается показатель 120 сантиметров.

Специалисты рекомендуют при монтаже полотенцесушителя использовать материалы одного происхождения. Соединение разных металлов может привести к процессу разрушения конструкции. Исключить возникновения проблем с коррозией на стыках помогут прокладки из тефлона.

Способ установки полотенцесушителя в частном доме зависит от типа выбранного устройства и сложности его конструкции. Учитывая все требования монтажа сушку для полотенец можно подключить самостоятельно.

Монтаж при угловом соединении

Такой метод используют те, кто хочет не только обновить трубу этого приспособления, но и изменить его местоположение. По принципу монтажа соединение угловое мало чем отличается от прямого. Но установка полотенцесушителя в ванной должна проводиться с учетом нескольких важных моментов:

Горизонтальная подводка будет эффективна, только если устройство устанавливают не дальше 2 м от стояка. Иначе верхняя точка врезки должна быть выше края полотенцесушителя, а нижняя ниже.

При этом максимальное удаление от стояка не должно превышать 4,5 м.
На участках подводки применение изгибов недопустимо, поскольку в дальнейшем в них будет скапливаться воздух, нарушая поступление воды в систему. Однако если условия не позволяют поставить входную трубу хотя бы на уровне, стоит позаботиться о системе воздухоотвода

Это важно, так как в период, когда устройство не будет использоваться, именно в этой части возникнет воздушная пробка, которую придется удалять самостоятельно.
Если выполняется скрытая подводка, трубу следует снабдить термоизоляционным слоем.

Схемы полотенцесушителя со смещенным байпасом используются как альтернативу замене стояка. Однако стоит помнить, что такой подход применим при направлении водного потока вниз. Если устройство труб предполагает восходящее движение потока, такая установка полотенцесушителя в ванной своими руками будет неэффективной. Также при таком выборе не стоит применять зауженные трубы.

Установка байпаса

Как уже отмечалось, перемычка-байпас – это обыкновенная труба (в нашем случае из полипропилена). Чтобы установить ее, смонтируйте на концах изделия шаровые краны (как показано на изображении), которые и будут перекрывать водяной поток в случае необходимости. С байпасом вода будет циркулировать в стояке даже в том случае, если полотенцесушитель будет отключен.

Обратите внимание! В сам байпас желательно также установить еще один шаровый кран, с помощью которого будет удаляться воздух. Благодаря этому рабочая жидкость будет беспрепятственно циркулировать по змеевику

Важно проверять ровность расположения труб в горизонтальной и вертикальной плоскости

Высота установки полотенцесушителя

Особые требования предъявляются к высоте установки полотенцесушителя. Они учитывают оптимальную теплоотдачу нагревателя и удобство эксплуатации. Высота установки полотенцесушителя по СНиПам 120 сантиметров от уровня пола. Кроме того, в нормативах предписано, устанавливать стиральную машину под нагреватель. При этом, машина с вертикальной загрузкой не должна задевать трубы. Разборный узел находится от него не менее 60-ти сантиметров.

Бывает, высота установки полотенцесушителя, в силу различных причин не может быть выдержана. Поэтому существуют общие рекомендации по монтажу оборудования. Они позволяют устанавливать конструкцию не ниже 95-ти сантиметров от уровня пола и не выше 170, чтобы обеспечить удобный доступ к верхней части. Как правильно произвести монтаж оборудования, показано в видеоролике

При самостоятельном подключении обогревателя к системе горячей воды или обогрева, нужно внимательно изучить нормативные документы, посмотреть видеокурс монтажа и ознакомиться с монтажными схемами на рисунках

Особое внимание следует обратить на высоту установки полотенцесушителя по СНиПам

Почему полотенцесушитель холодный?

Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.

Воздушная пробка

Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.

Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.

Образование накипи

Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.

Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.

Перегоревший ТЭН

Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.

Что делать, если течет полотенцесушитель?

Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.

Неправильное подключение

Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.

Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.

Установка байпаса

Как уже отмечалось, перемычка-байпас – это обыкновенная труба (в нашем случае из полипропилена). Чтобы установить ее, смонтируйте на концах изделия шаровые краны (как показано на изображении), которые и будут перекрывать водяной поток в случае необходимости. С байпасом вода будет циркулировать в стояке даже в том случае, если полотенцесушитель будет отключен.

Обратите внимание! В сам байпас желательно также установить еще один шаровый кран, с помощью которого будет удаляться воздух. Благодаря этому рабочая жидкость будет беспрепятственно циркулировать по змеевику

Важно проверять ровность расположения труб в горизонтальной и вертикальной плоскости

Рекомендуемые схемы подключения

Как правильно установить полотенцесушитель в ванной ? Этот вопрос можно часто услышать от многих владельцев домов и квартир, желающих, чтобы ванная комната была тёплой и сухой на протяжении круглого года, независимо от наличия или отсутствия отопления (индивидуального или централизованного).

Как уже было сказано, в прошлом, стандартные схемы, по которым устанавливали полотенцесушители в ванной, соответствовали схеме циркуляционного стояка ГВС. Подобная система никак не влияла на работоспособность всей сети, так как диаметры змеевика и трубы стояка совпадали. В том случае, если ванная оборудована по такой схеме, к минимуму сводится гидравлическое сопротивление в сети даже тогда, когда магистраль удлинена. До тех пор, пока по системе курсирует разогретый теплоноситель, установленный в ванной полотенцесушитель, будет теплым.

Предпочитаемой считается такая схема, при которой полотенцесушитель в ванной устанавливают, используя боковое или диагональное подключение трубы. Подобная схема может считаться универсальной и успешно работает при монтаже приборов типа «лесенка», не нуждающихся в зауживании байпаса. Труба, подключаемая подобным методом, не нуждается в каком-либо смещении или заужении и не зависит от общего напора горячей воды по стояку.

Общие правила

  • При врезке в стояк нижняя точка трубы полотенцесушителя в ванной должна находиться ниже самого нижнего патрубка подключения.
  • Независимо от того, какую планировку имеет ванная, конструкция участков подводки не допускает каких-либо изгибов. В противном случае все имеющиеся изгибы будут собирать воздух и тем самым препятствовать естественной циркуляции теплоносителя по контуру.
  • Хотите установить полотенцесушитель правильно? Используйте трубы с диаметром не менее 20 мм (ДУ 20).
  • Специалисты рекомендуют устанавливать трубы в ванной, используя слой термоизоляционного материала. В том случае, если труба полотенцесушителя монтируется скрытым способом (в прорезанном в стене штрабе), теплоизолировать контур нужно в любом случае.

Преимущества бокового подключения

  • Есть возможность видоизменения системы в том случае, если трубу подводки необходимо расположить по-другому.
  • Эффективность прибора, а также его работоспособность не ухудшается при любом направления подачи воды.

При этом нужно понимать, что при схеме врезки «с уступом» (как показано на последнем рисунке), полотенцесушитель будет в большинстве случаев требовать дополнительного монтажа воздухоотводчика.

Боковая и диагональная схема

Такие способы подключения чаще всего используются для полотенцесушителей в форме лесенок. Сама процедура монтажа довольно проста, да и изначальных требований не так уж много: можно располагать оборудование на любом расстоянии от стояка, не смещать байпас, не зависеть от направления подачи воды, высота от уровня пола также не важна.

Но есть несколько правил, которые необходимо соблюдать при установке, чтобы система функционировала без сбоев:

  • подводка, с помощью которой осуществляется подключение оборудования, не должна изгибаться, поскольку в подобных местах может скапливаться воздух, мешающий прохождению воды,
  • необходимо внимательно отнестись к размещению точек врезки на стояке. Нижняя должна располагаться ниже соответствующего патрубка подключения. Верхняя — аналогично, выше соответствующего ей патрубка,
  • также необходимо сформировать уклон, составляющий примерно от 0,2 до 0,3 см на каждый погонный метр подводки,
  • если трубы подводки сделаны из полипропилена, то их диаметр должен быть ДУ25. Для стальных труб этот показатель равен трем четвертям дюйма,
  • полипропиленовые трубы подводки также несколько ограничивают возможное удаление полотенцесушителя от стояка — это расстояние не должно превышать четырех с половиной метров,
  • крайне желательно обеспечить трубам наличие теплоизоляционного слоя. Если они монтируются внутрь стены, то это условие становится обязательным.

Правила монтажа

Монтаж змеевика подразумевает врезку подающей трубы в систему горячего водоснабжения или отопления.

Инструменты, которые понадобятся для работы:

  • минусовые отвертки;
  • пассатижи;
  • крепежный кронштейн;
  • труборез и полипропиленовые трубы;
  • фитинги;
  • шаровые краны.

Самым рациональным способом является врезка в систему горячего водоснабжения, поскольку горячая вода присутствует в наших домах и квартирах круглый год. Установку можно разделить на несколько обязательных этапов:

  • демонтаж старого змеевика;
  • сварка труб;
  • монтаж двух кранов;
  • монтаж перемычки;
  • фиксация шарового крана на байпас.

Обратите внимание на последний пункт: его выполнение дает возможность производить регулировку работы полотенцесушителя, независимо от того, на каком удалении от пола или над стиральной машиной он будет зафиксирован. Перед началом монтажных работ в обязательном порядке пишется заявление в ЖЭК (ЖЭС) с целью согласования даты и времени перекрытия воды в стояке

Перед началом монтажных работ в обязательном порядке пишется заявление в ЖЭК (ЖЭС) с целью согласования даты и времени перекрытия воды в стояке.

В зависимости от выбранного варианта установки, могут применяться соединительные трубы из разных материалов:

  1. Медные – достаточно дорогой и сложный вариант, требующий применения специального оборудования для спайки.
  2. Полипропиленовые – самый популярный и доступный за счет своей стоимости вариант. Обладает высокой устойчивостью и долговечностью.
  3. Металлопластиковые – бюджетный вариант. Для фиксации применяется метод опрессовки, поэтому материал может быть неустойчив к перепадам давления в отопительной системе.

Рекомендуем ознакомиться с наглядной видео инструкцией:

Принцип действия

Теперь разберемся в том, как работает полотенцесушитель. На первый взгляд, его устройство абсолютно простое: труба, по которой бежит горячая вода. Но почему-то во многих случаях после ее подключения возникает масса проблем.

Например, если речь идет об оборудовании в форме лесенки, то некоторые перекладины прогреваются сильнее, чем другие, чего быть не должно. А бывают случаи, когда в результате установки полотенцесушителя вообще нарушается работа гидравлической системы, и приходится все переделывать, попутно ругаясь с соседями, мерзнущими в своих ванных комнатах.

Все это происходит потому, что при монтаже такого простого, казалось бы, оборудования необходимо учитывать множество нюансов. Существует несколько проверенных схем подключения, которые исключают риск возникновения подобных ситуаций. Разберем каждую из них подробно.

Боковое подключение

По надежности способ превосходит предыдущий, если соблюдены условия:

  • Ветки проложены с уклоном не менее 3 мм / 1 м.
  • Прибор установлен выше обратного контура.
  • Отсутствуют петли на подводах.

Лидирует диагональное подсоединение. Подвод выполняют к верхнему дальнему углу, остывшую воду отбирают от нижнего ближнего. Траектория потока исключает застойные зоны внутри сушилки.

Подключиться с одной стороны проще: трасса не пересекает габариты лесенки. При верхней подаче в обоих случаях эффективно действует «гравитационный насос».

Установка радиаторов с боковым или диагональным подключением выше врезки в стояк увеличивает вероятность завоздушивания.

Наличие смещенного или зауженного байпаса при нижней разводке увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственной циркуляции уравнивается с гравитационным напором от разности температур и плотностей.

Ситуацию провоцируют:

  • Длинные трубопроводы.
  • Заниженное сечение плетей.

Помогает перенос лесенки ближе к магистрали, замена зауженных участков. Зачастую полотенцесушитель не греет из-за зарастания стальных труб. Пластиковые изделия меньше подвержены «недугу».

Разновидности бокового подсоединения:

  • Простое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки линий.
  • Через углы – способствует равномерному прогреву решетки.
  • Заднее – оптимально сопрягается с трассой, спрятанной за отделкой.

Типы крепежа

Существует два способа фиксации полотенцесушителей, которые отличаются практичностью, долговечностью, простотой установки: с помощью кронштейнов и с помощью опор.

Кронштейны

В комплект с полотенцесушителем производитель поставляет нужные кронштейны, выдерживающие массу конструкции. Чаще всего это хромированное крепление полотенцесушителя, имеющее диаметр 25 мм.

Крепежные элементы бывают:

  • разъемные;
  • неразъемные;
  • телескопические.

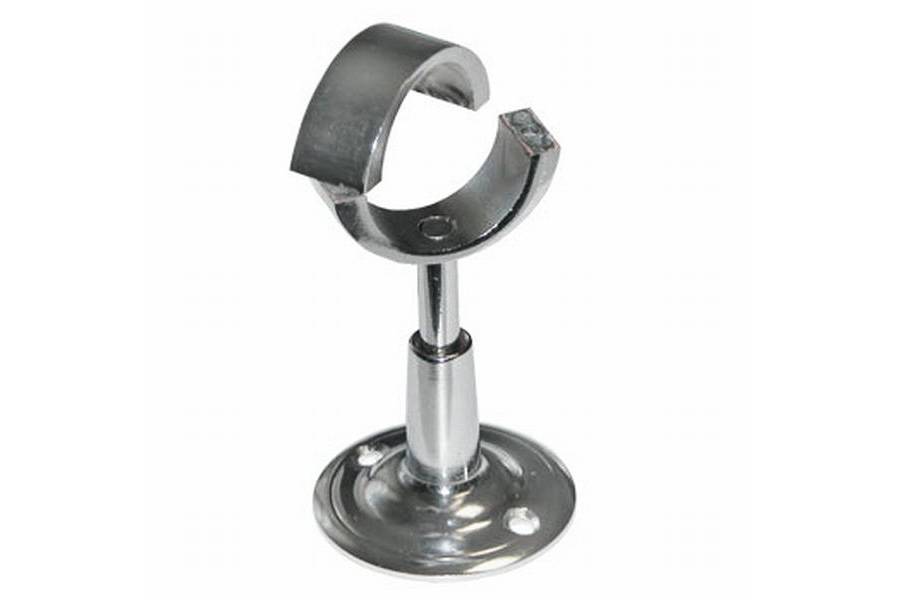

Кольцо разъемного кронштейна состоит из двух частей. Съемная часть крепиться двумя винтами. Полотенцесушитель просто вставляется в пазы, что значительно упрощает монтаждемонтаж.

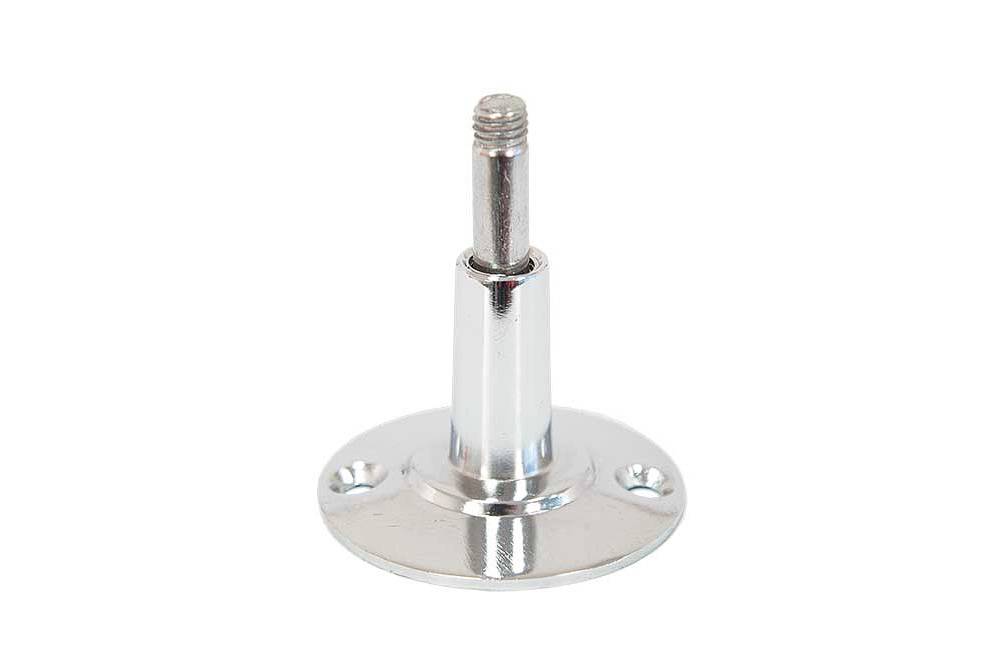

Неразъемные крепежи – крепятся на змеевике, а потом вся конструкция фиксируется в нужном положении на стене. Монтаж и демонтаж проводить неудобно, так как всю конструкцию придется держать на весу до полной фиксации.

Телескопические кронштейны имеют выдвижную трубу с фиксирующим кольцом. Они разборные, поэтому устанавливать их можно без посторонней помощи. Телескопические крепежи позволяют уменьшать и увеличивать расстояние от полотенцесушителя до стены в процессе монтажа.

Опоры

Неразъемные крепления, которое редко применяются для установки полотенцесушителей ввиду сложности монтажа. Элементы выдерживают хороший вес, обеспечивают надежную фиксацию. Делаются из нержавеющей стали.

Схема подключения полотенцесушителя

Всем, привет!

Помогите пожалуйста, определиться с вариантом установки водяного полотенцесушителя.

Делаю ремонт в панельной 12-ти эт., в Москве. Сейчас установлен обычный П-образный ПС оцинкованный 1 1/4′. ПС запитан от стояка горячей воды 1 1/2′. Отводы к ПС и байпас (без смещения) 1 1/4′. Т.е. байпас и отводы одного диаметра, но на ¼’ менее самого стояка. Стояк, байпас и отводы ПОЛИПРОПИЛЕН (был капремонт дома). Межосевое расстояние ПС сейчас 320мм. См. схему.

Хочу поменять ПС на нержавейку Terminus лесенка с боковым подключением. Высота 830мм, ширина 500мм, меж.ос. 600мм. Какой вариант подключения выбрать? Меня интересует вопрос, как лучше и эффективнее для работы ПС перейти на меж.ос 600мм с нынешних 320мм. У меня есть два вариант, это: Вариант 1. Более бюджетный. Верхний отвод (к ПС) от стояка поднять вверх до нужной высоты. Т.е. врезка верхнего отвода в стояк так и будет находиться (как сделано сейчас) на расстоянии 320 от нижнего отвода (к ПС), а затем поднимется вверх до 600 от нижнего и пойдет горизонтально к ПС. См. схему.

Вариант 2. Сделать врезку верхнего отвода в стояк непосредственно на расстоянии 600 от нижнего. Этот вариант конечно дороже и работы больше. Необходима переделка части стояка.

Вопросы:

  1. Будет ли горячим ПС при первом варианте подключения? Или все же делать по 2-му варианту.
  2. Боковое подключение. Меж.осевое 600, а сама лесенка 830, т.е. 11,5см, ниже нижнего подвода и 11,5см. выше верхнего подвода. Будет ли в этих местах прогреваться ПС?
  3. Если данный ПС () не оборудован краном маевского в одной из верхних вертикалей, то получается верхняя часть 11,5см. ПС будут постоянно завоздушены? А если даже и оборудован в одной из вертикалей кран маевского, то получается другая вертикаль на 11,5 см. все равно будет завоздушена???
  4. Еще помимо шаровых с американками, хочу поставить клиновую задвижку на входе одной из труб, чтобы можно было очень плавно регулировать поток и если нужно слегка снижать температуру в ванной комнате. Остановился на задвижке, так как в открытом состоянии она открывает полный проход своего диаметра и ПС будет работать на полную. Как считаете эта идея рабочая? Получиться задумка?
  5. Еще я пока не знаю откуда идет подача с верху или с низу. Подскажите какие варианты тех схем что я описал, как изменятся в зависимости от направления подачи.

Спасибо огромное всем тем, кто дочитал до конца , а тем более тем, кто откликнулся.

H]

Типичные ошибки подключения полотенцесушителя

Нижнее подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

  • Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
  • В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения)

Боковое подключение с зауженным байпасом (пример неправильного исполнения)

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Особенности установки комбинированной модели

В конструкции соединены водяная и электрическая секции, поэтому подключение включает алгоритмы работы с двумя разновидностями.

Правила монтажа:

  • Вначале подключают к общему стояку водяные сушки для полотенец по прямому, угловому или нижнему методу.
  • С электричеством работают после проверки правильности подсоединения водной части.
  • Выбирают оптимальное расположение с удобством подключения к стояку, выводам электрики, учитывают удобство использования сушилки.
  • Параметры розеток, автоматов выбирают по нормативам, аналогичным тем, что действуют при подсоединении электрических моделей.

На подводных коллекторах закрывают кран, в стояк врезают угловой кран или тройник под ТЭН. Патрубок электрического нагревателя врезают вертикально в полотенцесушитель через тройник. После закручивания гайки ключом ТЭН считают установленным.
