Устройство канализационного колодца — СНиП, виды, назначение

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

• рытье котлована,
• строительство фундамента (песчано-щебеночная подушка, заливное основание),
• установка конструкции (и ее якорение при необходимости),
• подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Сооружаем котлован

Допустимая глубина залегания подземных вод от земной поверхности при установке колодцев фильтрации не должна быть меньше 3 метров, а при изготовлении фильтрационных полей или на суглинных почвах – 1,5 метра.

Выкапывая котлован, когда орудуя лопатой вы начинаете замечать интенсивное увлажнение грунта на достаточной глубине, следует остановиться, поскольку цель достигнута. Но, если вы углубились не более метра и наткнулись на воду, то о колодце фильтрации вам следует забыть и закопать яму.

При строительстве системы из нескольких емкостей их установку производят на бетонную основу, за исключением крайней, чтобы исключить утечки сливов в почву, и увеличить устойчивость.

Диаметр котлована выкапывается на 30 см шире диаметра устанавливаемой емкости. В полученные пустоты между стенками резервуара и грунтом засыпается шлак, щебень или гравий фракцией 1,5-3 см. При установке многосекционной системы подобную отсыпку производят лишь с крайней емкостью, остальные засыпаются обычным грунтом.

Указанная отсыпка является «рабочей частью» колодца фильтрации.

Каменные колодцы

Изоляция труб в колодце при помощи битума

После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия:  канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком

Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать  перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)

• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Альтернатива пластиковой вставке

Прежде необходимо опустошить  подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Как вентилировать

В каждом отсеке устанавливается вентиляционный трубопровод, сечением не менее 10 см, возвышающийся над септиком порядка 70 см. В идеале же эта высота должна превышать высоту конька крыши дома, но не выше 30 см. Более теплые участки вентиляции будут покрываться инеем, что приведет к их закупорке. Скапливающиеся газы начнут срывать сифоны на сантехнике, принося в дом не очень приятные ароматы. Чтобы избежать подобных последствий теплоотдающую поверхность трубы следует укоротить. Соединение канализационной вентиляции с домашней или отопительными категорически запрещено!

Вентиляция между камерами системы выполняется в виде сквозных отверстий в разделительных стенах, на высоте большей, чем установленные в них стоки, но не менее 20 см от них.

Очистка колодца вручную

Одним из основных этапов обслуживания водопроводных колодцев (да и других тоже) является чистка. Такая операция проводится планово, через определенный период или при появлении указанных признаков. Наиболее распространенным методом обслуживания собственных колодцев считается ручная чистка

При ее проведении важно соблюдать технику безопасности. Запрещается приступать к подобным работам в одиночку, без страховочных тросов (канатов) и индивидуальных средств защиты

Ручная очистка колодца проводится в следующем порядке:

1. Откачка воды. Ее можно осуществить ведром, но быстрее и качественнее все сделать с помощью электрического насоса. Шахта освобождается от воды полностью, но допускается небольшой придонный остаток не выше 40-50 см.
2. Опускание лестницы. Ее конструкция зависит от глубины колодца. Для небольших сооружений можно задействовать деревянную или металлическую лестницу, причем на дне под стойки необходимо подложить пластины для исключения продавливания мягкого грунта. В случае значительной глубины придется использовать прочную веревочную лестницу или телескопический (пожарный) вариант.
3. По мере спуска в шахту металлической щеткой и скребком осуществляется очистка стенок от всех наростов.
4. С придонного участка полностью удаляется илистое отложение. Желательно полностью или частично обновить колодезный фильтр, для чего удаляется загрязненный щебень и засыпается новый, например кремниевый щебень в несколько слоев из разных фракций.

При небольшой глубине шахты очистку стенок можно осуществить без погружения в колодец. Для этого надо максимально нарастить рукоятку щетки. После такой чистки необходимо выкачать воду, которая вначале идет достаточно грязной. При очистительном обслуживании питьевых колодцев не следует использовать химические и моющие средства — их последующее выведение достаточно сложно, т.к. они впитываются в материал и длительное время способны проникать в воду.

Кирпич

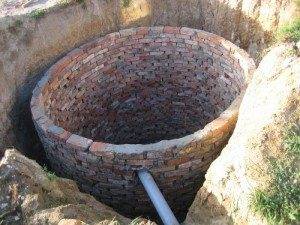

Сливная яма из кирпича

Рассмотрим, как построить канализационный колодец из кирпича. Лучше использовать глиняный кирпич, который не пропускает влагу.

Но подойдет и обычный красный либо силикатный. Кладку достаточно производить в полкирпича. Форма колодца рекомендуется круглая для простоты ассенизации, хотя подойдет и квадратная/прямоугольная.

Строительство канализационных колодцев из кирпича потребует.

Итак:

1. Кирпич.
2. Плита перекрытия.
3. Цемент, песок.
4. Жирная глина, битум.
5. Щебень.
6. Вентиляционная труба.

Заливаем фундамент. Состав: песок 2 части, гравий 1 часть, цемент 1 часть. Высота фундамента зависит от массы кирпичной кладки. Обычно, достаточно 20 см. Можно дополнительно армировать фундамент. После заливки фундамента дайте ему затвердеть в течение 7 дней. Один раз в день поливайте его водой.

Выкладываем кирпич. Штукатурим дно и стенки. Железним. Покрываем 1-2 слоями битума. Устанавливаем перекрытие. Это либо ж/б плита, либо деревянный просмоленный щит.

Устанавливаем люк, вентиляционную трубу. Готово. Вам остается только обеспечить своевременное обслуживание канализационных колодцев.

Особенности гидроизоляции

Схема устройства канализационного колодца. Септики можно считать достаточно проблемным сооружением с точки зрения санитарии и гигиены. СНиП четко прописывает правила, согласно которым должно проводиться обустройство колодцев, что в частности предполагает их гидроизоляцию.

Так, гидроизоляция колодцев, которые имеют канализационное назначение, призвана обеспечивать высшую степень герметичности конструкции, при этом объем сточных вод превышает 1 м³. Если емкость обладает меньшим объемом, допускается обустройство септика, который предполагает выход нечистот в толщу грунта при условии, что система будет иметь фильтрующее дно.

СНиП предусматривает и наличие в стоках остатков моющих средств или другой химии — в данном случае система должна иметь исключительно герметичную емкость. Если в качестве источника питьевой воды на вашем участке выступает лишь колодец, вариант септика, который имеет в составе фильтрующее дно, не стоит рассматривать.

Если поверхность канализационного колодца чрезмерно повреждена, а очистку невозможно провести щеткой, следует применить отбойный молоток, который поможет в борьбе с бетонным рыхлым снованием. Далее можно изготовить штрабу, которой нужно придать П-образную форму, ее габариты должны быть равны 25х25 мм, а расположить ее следует по длине примыканий и швов, которые проходят по окружности ввода коммуникаций во внутреннее пространство колодца.

Может понадобиться устранение течей под напором, для чего отлично подойдут следующие типы растворов: «Пенеплаг» или «Ватерплаг». Гидроизоляцию следует производить в полостях течи, для этого материал нужно прижать, удерживая до того момента, пока он не схватится. Далее наступает черед смеси «Пенетрон», которую нужно предварительно подготовить.

Схема расположения септика на участке.

Она будет использоваться при обработке внутреннего основания течи. Нанесение удобно будет производить с помощью кисти. В качестве завершающего этапа выступит устранение течи при помощи «Пенекрита», который выступит последним слоем обработки швов канализационного колодца. Его расход будет равен 2 кг/дм³. Расход «Пенетрона» равняется 0,1 кг/п.м. Полученные штрабы, образованные по длине швов, нужно заполнить с использованием «Пенекрита», расход которого равняется 1,5 кг/п.м.

При проведении гидроизоляции снаружи колодца за поверхностью предстоит ухаживать в течение двух недель. Если внутри канализационного колодца бетон оказался настолько поврежден, что процесс избавления от рыхлого слоя стал причиной обнажения арматуры, следует осуществить ремонт этого участка, избавив его от оставшегося бетона по окружности арматуры, что предполагает ее полное оголение.

Если арматура уже подвержена процессам ржавления, то ее в обязательном порядке предстоит избавить от коррозии, применив химический или механический способ. На металл должен быть нанесен высококачественный антикор, способствующий исключению дальнейших коррозийных процессов.

Основные этапы монтажа

Установка колец выполняется следующим образом:

• Опускают первое кольцо (выровнять по горизонтали с помощью пузырькового уровня).
• Устанавливают верхние кольца (количество зависит от глубины).
• Последнее кольцо накрывают плитой.
• Отверстие плиты закрывают люком.

Последовательность установки колец

Канализационный колодец можно построить и из кирпича. При этом учитываются параметры:

• толщина монолитного днища – 100 мм;
• внутренняя и наружная стенки покрываются раствором M150;
• наружная стена изолируется битумом;
• проводится герметизация швов.

Резервуары из готовых конструкций ПВХ – это наилучший вариант проведения работ, даже без квалификации. Нужно лишь соблюдать места установки и выбор размера конструкции.

Инструкция строительства кирпичного колодца

Преимущества и актуальность канализационных емкостей

Устройство канализационных колодцев необходимо в условиях плотной городской застройки, а также на территории загородного дома. Резервуар играет роль коллектора, ревизионного устройства, накопителя или другого технического элемента, обеспечивающего простой доступ к подземному трубопроводу.

Схема размещения колодца канализации

При наличии колодца, в случае сбоя работы системы стока воды, нет необходимости раскапывать и менять все трубы – достаточно провести ревизию на давшем сбой участке. Поэтому установка канализационных колодцев имеет бесспорную актуальность и обоснованные преимущества. К основным плюсам использования бетонных сооружений относят:

• простоту монтажа;
• высокую надежность;
• водонепроницаемость;
• стойкость к агрессивным средам;
• долгий срок эксплуатации.

Схема установки канализационных колодцев из бетонных колец

Монтаж пластикового колодца

Готовые емкости из пластика или других полимерных материалов дает возможность все работы выполнить без привлечения грузоподъемной техники и экономит время. Главное, правильно выбрать место расположения конструкции и его размер. Монтаж выполняется в несколько этапов:

• Рытье и подготовка котлована.
• Фундамент – подушка из песка и щебня или заливное основание.
• Установка резервуара, при необходимости крепление к фундаменту.
• Включение в систему.

Во избежание заливки колодца любого типа, рекомендуется делать вокруг него отмостку из бетона по всему периметру горловины шириной 1,5 м.

Видео: Монтаж канализационного колодца из бетонных колец

Как рассчитать объем и глубину колодца

Глубина канализационного колодца в соответствии с действующим СНиП должна определяться исходя из опыта обустройства эксплуатационных сетей конкретного района.

Глубина заложения резервуара зависит от структуры и типа почв

Минимальное значение:

• 30 см при установке патрубков диаметром в пределах 500 мм;
• 50 см для патрубков большего диаметра.

В соответствии с пунктом 4.8 действующего СНиП при возведении канализационного колодца из кирпича глубина конструкции должна быть не менее 70 см до верха патрубка.

При расчете объема канализационного колодца используют формулу: V=L х 3,14 х R2, где V – суммарный объем за месяц, L – высота резервуара, R радиус емкости, возведенный в квадрат. Для определения радиуса возводимой конструкции, который, соответственно, будет составлять ½ ее диаметра, значение объема V делят на 3,14 и на значение высоты. Как упоминалось выше, высота резервуара в среднем не превышает 2,5 метра.

Пример, для возведения резервуара вместительностью 8 кубометров при высоте сооружения в 2,5 метра потребуется резервуар диаметром 2 метра. При расчете к полученному значению всегда прибавляют 20% про запас.

Руководствуясь нормативами при расчете габаритов и возведении канализационного колодца, вы обезопасите себя от проблем, связанных с эксплуатацией очистного сооружения, сведя к минимуму риск выведения из строя колодца и заражения окружающей среды. Еще проще и надежнее – доверить все этапы проектирования и обустройства системы водоотведения специалистам.

Технология обустройства канализационных колодцев отработана до мелочей и закреплена документально. Строительные нормативы предписывают основной ряд уложений, которым обязаны соответствовать проводимые работы. В частности, СНиП имеет номер 2.04.03-85 и называется «Канализация. Наружные сети и сооружения». Документ регламентирует места размещения разных типов конструкций, размеры и требования, предъявляемые к возводимым конструкциям.

Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по правилам и требованиям. Например, смотровой объект обязан быть размещенным перед входом местной канализации в централизованный коллектор, за пределами красной линии застройки.

Особенно важно знать, что согласно СНиП канализационные колодцы смотровые при размере трубопроводов до 150 мм, устраиваются через каждые 35 м, при 200 – через 50 м прямоточных участков трубопроводов. Кроме того, монтаж сооружений показан при:

• Поворотных изменениях системы стока воды;
• При изменении диаметра трубопровода или наличии уклона;
• В местах вхождения дополнительных ответвлений.

Документы, регламентирующие требования: для железобетонных изделий – ГОСТ 2080-90, для полимерных сооружений – ГОСТ-Р №0260760. Производители предлагают ТУ для пластиковых сооружений, дополняя имеющиеся регламенты.

Каменные конструкции могут быть изготовлены из сборного, монолитного бетона, железобетонных смесей, кирпича. Фильтрующие сооружения – из бутового камня. Для изготовления полимерных конструкций допустимо применение поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена нужной плотности (ПЭ).

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

• Какая глубина водозаборного сооружения у них на участке.
• Какой объём воды оно даёт.
• Когда было построено.
• Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

• от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
• минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
• до любых хозяйственных строений на участке – 1 м;
• деревья должны находиться на расстоянии минимум 4 м;
• от кустарников до водозаборного сооружения отступают минимум 1 м;
• от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Герметичная выгребная яма

Герметичный канализационный колодец

Выдержать предъявляемые требования к канализационным колодцам полностью можно лишь при строительстве герметичного канализационного колодца. Такой способ не вредит экологии, объемы стоков можно увеличить.

Такой способ рекомендуется на участках с умеренным выходом сточных вод. Например, семья из 4-х человек может произвести около 600 литров стоков в день, при учете 150 литров на человека. Поэтому, лучше построить  выгребную яму с запасом по объему. Стоит запомнить, что глубина ее не должна быть больше 3-х метров, иначе патрубок ассенизационной машины не достанет до дна.

Требования и расстояния между объектами по СНИП для герметичного колодца аналогичны вышеуказанным требованиям для ямы без дна.

Накопившиеся нечистоты 1- 2 раза в месяц забирает ассенизационная машина.

Строительство колодцев канализационных герметичных возможно с применением различных материалов.

Самыми популярными на сегодняшний день являются:

1. Железобетонные кольца.
2. Кирпич.
3. Полимерные баки.

Монтаж железобетонного кабельного колодца

Установка кабельного колодца (ККС) производится в следующем порядке:

• Отрыв и подготовка котлована по устройство;
• Выполнение основы для установки колодца из песка, его уплотнение (вручную или механизированным способом;
• Доставка и выгрузка колодца (или его элементов при сборной конструкции) в котлован с применением разгрузочной техники ввиду значительной массы конструкции;
• Соединение составных элементов с помощью электродуговой сварки;
• Выравнивание и фиксирование общей конструкции в котловане (в зависимости от нулевого уровня верхнего покрытия колодца);
• Засыпка и уплотнение свободных пространств котлована;
• Выполнение верхнего покрытия колодца.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

• Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
• Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.

  На фото линейный колодец для канализации из железобетонных колец

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Значимость железобетонных канализационных колодцев в системе удаления бытовых стоков

Проект любого современного дома подразумевает деление канализации на несколько частей:

• Проложенная по всему дому канализационная разводка – она подходит к выводам моек, унитазов и ванн, а также прочих сантехнических устройств;
• Труба канализации, пролегающая в направлении от дома и до накопительного резервуара;
• Собственно, сам накопительный канализационный объект.

Важно обозначить, что помимо накопительного колодца, существуют иные разновидности канализационных типовых объектов. Наиболее востребованными из них являются:

• Смотровые – их предназначение сводится к осуществлению контроля за текущим состоянием канализации, и при необходимости, проведения очистки.
• Перепадные – применимы в системах, где предусмотрен конструктивно значительный перепад высоты.
• Поворотные – нужны, когда конструкция системы подразумевает резкие повороты. Кроме того, они применяются как смотровые.

Принципиальное различие между упомянутыми выше разновидностями и накопительным колодцем заключается в том, что они используются, чтобы можно было обеспечить эффективную транспортировку стоков. Предназначение накопительного колодца сводится, соответственно, к накоплению стоков, предназначающихся для последующей выкачки.

Подготовка перед началом гидроизоляционных работ ↑

Если проводятся работы по гидроизоляции действующего канализационного колодца из бетонных колец, то из резервуара следует откачать жидкость и дождаться полного высыхания поверхностей. После этого бетон тщательно очищают от отслоившихся кусков, обеспыливают с помощью грунтовок, удаляют грязь, наросты отложений.

Если во время работы становятся видны куски арматуры, то их тоже зачищают, покрывают антикоррозийными составами. Стыки, швы, трещины, появившиеся в процессе эксплуатации конструкции, расширяют и углубляют. Это необходимо для обработки герметизирующими составами. Чем больше площадь, тем лучше сцепляются материалы. Оптимальная глубина трещины – 25 мм.

В качестве грунтовочных материалов можно использовать составы, которые предлагают строительные магазины, а можно изготовить грунтовку самостоятельно. Для этого смешивают бензин и битум в пропорциях 3:1, размешивают до получения однородного состава. Поверхности грунтуют в два слоя с помощью широкой кисти или валика. Второй слой наносят после высыхания первого. Швы изолируют проникающими, цементными составами.

Самодельная грунтовка из битума и бензина
