Утепление труб водоснабжения в частном доме своими руками

Защита утеплителя от негативных факторов

Теплоизолированные трубы водоснабжения, проложенные в грунте, подвергаются воздействию различных факторов, способных разрушить защитное покрытие. Поскольку повторное нанесение изолятора или восстановление участков теплоизоляционного слоя приводит к дополнительным затратам.

То необходимо предусмотреть дополнительную защиту магистралей. Некоторые изоляционные материалы для водопроводных труб не нуждаются в защите. Например: теплоизоляционная краска — она не подвержена внешним воздействиям и не повреждается грызунами или насекомыми.

Деструктивное воздействие земли и воды

Утепленная труба, расположенная в толще грунта, находится под постоянным давлением массы почвы. Защитный эластичный слой деформируется, что изменяет физические характеристики материала в худшую сторону. Перед тем как утеплить водопроводную трубу над землей, необходимо смонтировать внешний защитный экран (например, из старых труб большего диаметра или при помощи лотков из бетона или ударопрочного пластика).

Минеральные изоляционные материалы являются гигроскопичными и впитывают влагу из грунта, что негативно влияет на параметры защиты. Для предотвращения контакта с грунтом используется технология укладки водопроводных магистралей с изолятором через вспомогательную трубу большего диаметра.

Внешний экран обеспечивает защиту от воды и давления слоя грунта. Допускается гидроизоляция при помощи листов рубероида, плотной полиэтиленовой пленки или алюминиевой фольги. Намотанный материал фиксируется хомутами, проволокой или сантехническим скотчем.

Решение проблемы насекомых и грызунов

Поверхность оборачивается стальной сеткой с мелкой ячейкой, для предотвращения повреждения изолятора насекомыми (например, земляными муравьями) используется дополнительный экран из алюминиевой фольги. При использовании пенополиуретана дополнительная защита не требуется, поскольку материал не повреждается насекомыми и грызунами.

Теплоизоляция для труб отопления под землей

ГОСТ 30732-2006 регламентирована непосредственная подземная прокладка теплосетей трубопроводами с ППУ изоляцией в полиэтиленовой оболочке или герметичных каналах с оцинкованным стальным наружным защитным слоем.

Для бытового использования прокладка стальных труб под землей с негерметичной защитой запрещена, если используется трубопровод из полипропилена ПП, его можно поместить в жесткую оболочку из обычного или экструдированного пенополистирола ПС, пенополиуретана ППУ.

Многие фирмы и частные лица используют в подземной прокладке комбинацию наружного жесткого трубопровода большого диаметра и мягкого утеплителя из вспененного полиэтилена по аналогии с заводскими трубами с ППУ термоизолятором и защитной ПЭ оболочкой. При прокладке на трубопровод одевают трубку из мягкого вспененного полиэтилена, фиксируют ее скотчем, а затем полученную конструкцию вставляют в трубы для канализации большего диаметра.

Рис. 14 Заводская труба утепленная с ППУ изоляцией

Разные варианты утепления водопроводных труб в земле

Есть несколько способов утепления, каждый из них отличается своими особенностями, рассмотрим их более подробно.

  1. С помощью рулонных материалов
  2. С использованием теплоизоляционной скорлупы
  3. Укладка рядом с трубой греющего электрокабеля
  4. С использованием насыпных материалов
  5. Использование толстых труб

Также никто не запрещает комбинировать данные способы, напротив, некоторые из них применяются в паре с другими способами.

Рулонные материалы

На сегодняшний момент, данный способ является самым популярным и часто используемым при утеплении. Он подходит не только для труб но и для других конструкции. Суть метода проста, теплоизолируемую трубу обматываете рулонными материалами и закапываете в землю, можно даже на небольшую глубину. Рулонные материалы как правило дешевы и легки в использовании, так что вам не составит труда понять как ими пользоваться.

утепление рулонными материалами

Минусом рулонной изоляции является ее уязвимость к влаге. Со временем вся рулонная изоляция будет впитывать влагу из грунтовых вод, при этом сама будет утрачивать свой полезные свойства и разлагаться. Во избежания подобных случаев ее как правило обматывают полиэтиленовой пленкой для защиты от влаги.

Основные момент которые необходимо запомнить:

  1. Перед укладкой водопровода, обмотайте его в несколько слоев рулонной теплоизоляцией
  2. Сверху замотайте проволокой для фиксации и плотности
  3. И закройте все это полиэтиленом

Теплоизоляционная скорлупа

Данный материал создан специально для труб, используется в виде кожуха, который надевается поверх трубы. И различается двумя вариантами:

  • Цельный
  • Раздельный

Оба имеют свои особенности. Цельный вариант скорлупы состоит из одного куска, а значит не имеет швов и лучше сохраняет тепло. Раздельный же наоборот состоит из нескольких частей, что делает его удобным при монтаже и подходит для всех видов укладки труб. При укладе правда, появляются лишние стыки и швы, что может уменьшить теплозащиту.

Но если вы умеете грамотно работать с теплоизоляционными материалами, то это не станет вашей проблемой, тем более все это можно сверху закрыть полиэтиленом, для дополнительной защиты.

Раздельная скорлупа также имеет место для надевания на сборный трубопровод, т.к цельный кусок вы уже не наденете.

Разъемная скорлупа из пенопласта

Цилиндры скорлупы могут быть выполнены из следующих материалов:

  • Пенопласт
  • Минеральная вата
  • Пенолиуретан
  • Пенополистерол

Основные момент которые необходимо запомнить:

  1. На ваш трубопровод надеваете теплоизоляционную скорлупу, цельную или раздельную в зависимости от условий
  2. Все швы и стыки необходимо промазать клеем
  3. Соседние части скорлупы плотно прижмите друг к другу, чтобы клей схватился
  4. С каждым последующим стыком делайте его немного сдвинутым, что бы не было сплошного

Греющий электрокабель

Способ является дорогим и не всем подходящий. Суть его следующая, вокруг трубопроводной трубы укладывается электрокабель, который при включении нагревается и тем самым согревает трубу своим теплом.

Плюсы данного метода:

  • Самостоятельно регулирование необходимой температуры
  • Возможность отключения и включения системы
  • Большая теплоотдача, что позволяет вам глубоко не закапывать ваши коммуникации

Минусы:

  • Электрокабель для работы требует постоянной электроэнергии, что может отразиться в вашей квитанции по коммунальным услугам
  • При отключении электричества в вашем районе, трубы останутся без обогрева, что может повлечь за собой проблемы

Как правило данный способ используется с другим теплоизолятором, для дополнительного обогрева в холодные периоды.

Насыпные материалы

Из всех способов является самым легких и дешевым. Для реализации утепления используются следующие материалы:

  • Перлит
  • Песок
  • Керамзит
  • Вермикулит

Насыпные материалы используются только в сочетании с другими способами, так как сами по себе в сильные морозы не смогут защитить трубы.

Схема утепления довольно простая:

  1. Выкопайте траншею для водопровода, и насыпьте туда любой из насыпных материалов примерно 10-20 см
  2. Уложите утепленную трубу, любым другим способом
  3. И сверху опять же засыпьте

При это не забывайте также чтобы насыпной материал был не только снизу и сверху, а также и по некоторой ширине вокруг трубы.

Трубы с большой толщиной

Данный вариант продумывается еще на этапе покупки водопровода. Такие трубы можно сразу купить в магазине с толстыми стенками для дополнительной теплоизоляции и защиты от мороза.

Трубы с толстыми стенками

Такие трубы стоят, конечно же дороже чем обычные, в зависимости от толщины. Сам по себе способ не является автономным и не сможет в полной мере защитить, но в совокупности с другими вариантами, довольно хорошее решение.

Как самостоятельно утеплить трубы на даче

Термокраску иногда наносят в 2 слоя, для большей эффективности. Но чаще всего хватает и одного. Продаётся вещество в баллончиках-аэрозолях. Наносится распылением, ровным слоем. Высыхает быстро, обеспечивает полную герметичность. Это единственный изолятор, на который не позарятся грызуны.

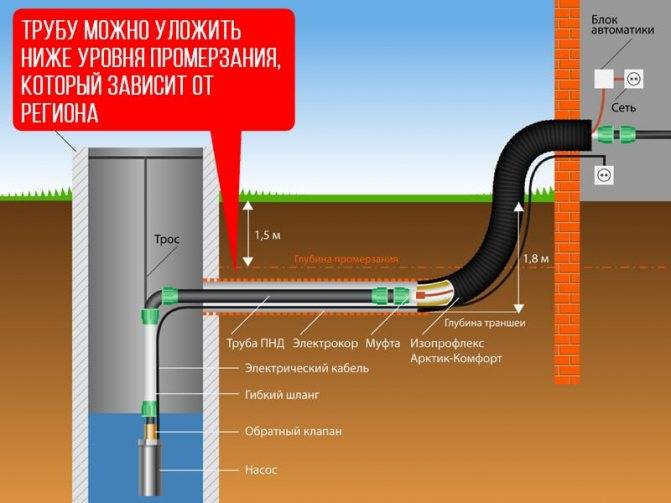

Схема утепления водопровода

Пенополистирол собирать просто даже человеку без навыков подобных работ:

  • плотно сложите вокруг трубы пару половинок;
  • скорлупы должны быть смещены друг относительно друга на 10-20 см, чтобы обеспечить цельность всего рукава;
  • крепко зафиксируйте половинки скотчем.

Базальтовый утеплитель надеть ещё проще. Это цельный цилиндр с разрезом на одном боку. Диаметр материала подбирается в соответствии с сечением трубы. Наденьте и скрепите его по шву.

Для работы со стекловолокном приготовьте старую робу, плотные рукавицы и защитную маску. Материал крошится и въедается в кожу и одежду. Обмотайте трубу слоем стекловаты не менее 5 см, закрепите её проволочной обмоткой в нескольких местах, затем оберните рубероидом или подобным защитным покрытием. Кожух должен получиться без дыр. О технологии использования упомянутых материалов детальнее расскажет видео.

Другие методы утепления трубопровода

Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:

  • поддержка давления;
  • греющий кабель.

Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.

Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.

Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:

  • на трубопровод наматывают слой изоляционного материала;
  • наносят защитную пленку или покрытие;
  • подключают к электросети.

Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:

  1. Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
  2. Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
  3. Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
  4. Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.

Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.

При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:

  • подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
  • траншеи должны иметь уклон до 2% от общей длины трубопровода;
  • в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
  • все элементы водопроводной системы раскладывают вдоль вырытых канавок;
  • выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
  • надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
  • все засыпают песком, а по бокам делают утрамбовку;
  • далее засыпают все почвой (холмиком), через некоторое время она осядет.

Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.

В каких местах нужно утеплять полипропиленовые трубы

По сравнению с металлическими трубопроводными системами пластмассовые имеют значительные преимущества, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом.

Изоляции подлежат все пластиковые трубы, начиная от подвального помещения, до внутренней разводки внутри помещения. Если Вы проживаете в многоэтажном доме с техническим этажом (чердаком), то там изоляция также будет необходима.

Теплопотери в каждом помещении будут различные, так как это все зависит напрямую от температуры воздуха. В подвале понадобится максимальная изоляция. На цокольном этаже, лестничных пролетах и чердачных помещениях — утепление будет более тонким и из различных веществ.

Обогрев внешних систем подачи воды

Для подвода воды могут использоваться магистрали, частично расположенные над землей или в неотапливаемом подвале. В этом случае владельцу дома необходимо знать, чем утеплить водопроводную трубу на улице. Для защиты используется специальный материал или обеспечивается подвод тепла от внешних источников (например, от электрической сети).

Организация циркуляции воды

Для повышения температуры воды в трубе на поверхности грунта используется технология подачи малых порций жидкости в расходный бак. Например, вода из скважины имеет в зимнее время температуру в пределах 7-10°С, для прокачки порций жидкости используется периодическое включение насоса (вручную или по сигналам от датчика, установленного в трубопроводе).

Вода поступает в расходный бак или сливается обратно в скважину. Но если магистрали изготовлены из стальных труб. То периодическое осушение водопровода приводит к коррозии металла.

Существует технология защиты с помощью избыточного давления, которое создается помпой. Насос с обратным клапаном подает воду из скважины в накопительный бак, рассчитанный на высокое давление. Жидкость нагнетается в участок трубопровода, расположенный на поверхности грунта.

В магистрали устанавливается регулятор давления, не позволяющий подать воду под избыточным напором в расположенную внутри дома водопроводную сеть. За счет повышенного давления удается снизить температуру кристаллизации воды на несколько градусов.

Использование электрического кабеля

Для повышения температуры магистралей может использоваться электрический кабель, расположенный внутри или на внешней поверхности трубопровода. Внутренний кабель обеспечивает повышение КПД системы отопления, но отличается сложностью монтажа. Внешний шнур крепится к поверхности водопровода при помощи алюминиевого скотча, обеспечивающего дополнительную теплоизоляцию.

В схему вводится регулируемый термостат, позволяющий поддерживать температуру в заданном диапазоне при одновременном снижении нагрузки на электрическую сеть. Утепление водопровода на входе в дом может выполняться саморегулирующим кабелем.

При корректно подобранном шнуре установка дополнительного контроллера не требуется. Владелец помещения может самостоятельно собрать магистраль с электрическим обогревом или использовать готовое решение.

Экран выведен в отапливаемое помещение (например, технический этаж жилого дома), горячий воздух поступает в результате конвекции. Методика применяется в жилых домах, которые эксплуатируются на постоянной основе и оборудованы отопительными системами.

Принудительная система обдува предусматривает установку 2 коробов вдоль магистрали, в которые нагнетается горячий воздух. Каналы плотно прилегают к поверхности трубопровода, рекомендуется герметизировать стыки.

Полученная конструкция покрывается слоем изолятора и устанавливается в защитную трубу. Подача горячего воздуха осуществляется вентилятором с электрическим нагревательным элементом, допускается установка блока управления с температурными датчиками.
