Вакуумные радиаторы отопления: виды, правила выбора и технология монтажа

Безопасность – превыше всего!

Обычно потребители всякого рода отопительных устройств обращают внимание на внешний облик приборов. Также немаловажный критерий – это теплоотдача

Далее идет продолжительность срока эксплуатации. Ведь многие до сих пор почему-то считают, что именно металлические устройства служат очень долго.

Очень даже зря. Конечно, такие случаи происходят не так часто, когда из-за достаточно низкого качества радиаторов отопления все заглушки, уплотнители и футорки не выдерживают давления системы или агрессивности носителя тепла.


Принцип работы отопительного прибора

И если такое происходит – то финансовые расходы на восстановление будут измеряться десятками тысяч рублей. К сожалению, только те потребители, которых уже успела научить жизнь, задумываются о вопросах безопасности всерьез.

Вакуумный радиатор отопления является безопасным прибором с этой точки зрения. Это достигается за счет нескольких аспектов работы:

Радиаторы водяного отопления

  • Минимум соединений. У приборов просто-напросто нет ниппелей, заглушек, прокладок, кранов Маевского и прочих элементов. Конструкция устройства – это монолитный корпус, который имеет два резьбовых соединения для того чтобы подключать отопительную систему. Разгерметизировать такое устройство весьма непросто.
  • В вакуумном радиаторе очень мало традиционного носителя тепла. Даже если будет механическое повреждение, то потопу в помещении просто не будет откуда взяться.
  • Гидравлический напор в вакуумных радиаторах отопления есть только внизу. Именно здесь проходит сквозная труба для того чтобы протекал теплоноситель. Давление внутри батареи в области вторичного носителя тепла – очень низкое. Если на конвекционной поверхности 70 градусов, то оно будет всего лишь не более 0.78 атмосфер.

Так, если вдруг случится разгерметизация системы, то неприятности будут заключаться только в том, что выйдет из строя сам отопительный прибор.

Гелиосистемы отопления

Нагревательный элемент гелиосистемы

Использование солнечной энергии является одним из перспективных направлений в разработке систем отопления. Помимо известных солнечных батарей широкое распространение получили коллекторы, которые используют тепловую энергию солнца. Конструктивно они представляют собой сеть трубопроводов, образующих единое поле. Внутри них находится теплоноситель с низкой температурой кипения. Также как и в вакуумных радиаторах, он заключен в трубки с низким давлением. Эта конструкция располагается на солнечной стороне участка или крыши дома. По мере нагрева теплоноситель начинает циркулировать и поступает в теплообменный бак вакуумного солнечного коллекторы для отопления дома. Там его энергия передается воде, которую можно использовать как для отопления, как и для горячего водоснабжения.

Основным элементом вакуумного солнечного коллектора для отопления дома является рама с вакуумными трубками. В зависимости от ее площади изменяется общая мощность всей системы. Особенности эксплуатации коллекторов подобного рода заключаются в следующем.

  • Возможность использования в качестве вспомогательного источника тепловой энергии. В отличие от принципа работы вакуумных радиаторов отопления, на эксплуатацию которых не влияют погодные факторы, солнечные коллекторы нуждаются в постоянном воздействии УФ излучения светила. Поэтому зимой использовать подобную систему не практично;
  • Экономия энергоносителя. Летом солнечные коллекторы успешно справляются с задачей горячего водоснабжения и нагрева небольших помещений ранней осенью. В этом случае затраты на энергоносители минимальны и могут быть связаны с работой насоса для обеспечения циркуляции жидкости;
  • Относительно высокая стоимость. Средняя цена вакуумного коллектора с рамой составляет 45 тыс. руб. Если же планируется приобрести полноценную систему водоснабжения на 300 литров, то это будет стоить от 150 тыс. руб. Автономные вакуумные солнечные коллекторы, предназначенные для отопления дома и ГВС обойдутся минимум в 310 тыс. руб.

Но, несмотря на высокую стоимость, подобные системы пользуются все большей популярностью. Появление новых, более дешевых и эффективных материалов изготовления дает предпосылки на снижение цены.

Верить ли , расхваливающей вакуумные приборы отопления

Постараемся подойти к этому вопросу максимально скрупулезно и объективно, беря за основу только доказанные факты. При этом рассмотрим каждое из указанных производителем достоинств данных радиаторов. Итак, начали.

1. Постоянно рекламируется характерное для вакуумных радиаторов молниеносное время прогревания. Хорошо, допустим. Однако вовсе не так быстро прогреется весь дом. Ведь в нем находится не один лишь воздух, но и стены, внутренние перегородки с мебелью, потолок с полом. На их нагрев нужно определенное время

И поэтому совсем не так важно, минуту или пять будет греться сам радиатор

2. Теперь о малом количестве теплоносителя, что якобы весьма экономично. Вот только вопрос – где именно проявляется эта экономия

Если в центральной системе отопления, то это сущий блеф – здесь не так важно, больше горячей воды протечет по трубам или меньше. Если же взять загородный дачный домик, то и в нем экономия под вопросом, учитывая то, что те же современные панельные радиаторы тоже требуют не столь много теплоносителя. 3

3

В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает. Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами

3. В радиаторах вакуумного типа не может появиться воздушных пробок. Об этом с восторгом вещает . Но ведь радиаторы – это не вся система отопления, а лишь ее часть. Между прочим, пробки появляются лишь тогда, когда эта система собрана неграмотно. В противном случае их не будет с любыми радиаторами.

4. Еще два жирных плюса, которыми козыряют изготовители. Это невозможность засорения радиаторов и отсутствие коррозии. Пожалуй, для автономных систем отопления эти плюсы вряд ли окажутся такими уж жирными. Если горячая вода в отоплении чистая, ее уровень кислотности соответствует нормам, а из системы она не сливается, то никакой коррозии и не будет. И засорам взяться неоткуда.

5. Насчет низкого гидравлического сопротивления, якобы резко уменьшающего статью расходов на отопление, скажем так. Для централизованного отопления непонятно вообще, чьи расходы имеются в виду. Разве что хозяев котельных, сотнями километров перегоняющих тонны горячей воды. Получается выгода может быть только при использовании в автономной системе отопления и это еще вопрос может ли она быть. А для автономной системы в своем доме многие используют естественную циркуляцию теплоносителя, так что вопрос этот неактуален.

6. Следующим пунктом будет экономия энергии вдвое, а то и вчетверо. С этим ошибочка вышла, так как закон сохранения энергии по-прежнему действует. Радиаторы, даже самые инновационные, не могут вырабатывать энергию. Они только передают ее, и об экономии говорить не приходится. Сколько тепла затрачено, столько должно быть и восполнено – только так.

7. Теперь коснемся теплоотдачи вакуумных трубок, которая, как показывают сертификаты изготовителей, не является стабильной. Этот показатель может иметь отклонения до 5 процентов в большую и меньшую сторону. Оказывается, это и от скорости воды в системе отопления зависит, и от ее температуры. Так что вряд ли можно автоматику к такому радиатору приспособить. А два радиатора с равным количеством секций могут иметь разные параметры.

8. Отдельно скажем о системах отопления в частных домах, где вода циркулирует естественным образом. Тут важен гидравлический напор, создающийся за счет разницы высоты горячей воды в котле и радиаторе. Так вот, у приборов вакуумного типа эта высота значительно меньше, поэтому в такой системе они работают с проблемами.

9. Теперь представим, что в корпусе радиатора появилась трещина. Даже если она крохотная, о вакууме можно забыть. Уйдет он безвозвратно, и восстановится нормальное атмосферное давление. А оно, в свою очередь, приведет к повышению точки кипения теплоносителя. Результат окажется плачевным – либо жидкость почти не будет испаряться, либо пар вовсе не появится. Короче, радиатор греть перестанет.

10. Кстати, эта чудесная (по заверению продавцов и рекламщиков) литиево-бромидная жидкость к тому же еще и ядовита, оказывается. Поэтому то, что радиаторы при утечке теплоносителя станут холодными, только полбеды. Хуже, если батарея прохудиться, например, ночью, отравив спящих жителей квартиры.

Так что, пожалуй, не всегда стоит верить , такой убедительной на первый взгляд.

Экономический критерий

Добавим, что в каждой секции находится всего лишь 0,05 литра теплоносителя. Это в семь раз меньше, чем в алюминиевых приборах. Такой объем нагреть будет очень просто, затраты на него будут мизерными. К тому же в вакуумных радиаторах никогда не образуются воздушные пробки, нет необходимости устанавливать дополнительные приборы, к примеру, краны Маевского. Опять экономия.

Устанавливают их в любые отопительные системы с различными нагревательными приборами. Это могут быть обычные печи, котлы, работающие на любых видах топлива. Степень экономии разная, все зависит от типа топлива:

  • При использовании электрических котлов экономия составляет 40%.
  • Использование теплоносителя от центральных отопительных сетей – 50%.
  • На газовых котлах экономия составляет 40-50%.

Минимальное сопротивление при движении теплоносителя, поэтому в таких системах нет необходимости монтировать циркуляционный насос. Вакуумные батареи отопления и коррозия металлов – это нонсенс. Поэтому у них очень большой срок эксплуатации. Чаще всего выходит из строя труба, по которой движется горячая вода. Но если из нее никогда не сливать теплоноситель, то она будет служить веками.

Установить вакуумный радиатор можно своими руками, здесь нет каких-то сложных соединений. Для этого понадобятся стандартные инструменты и небольшой навык работы с ними. Схема установки:

  1. Определяется точное место установки.
  2. Крепятся к стене кронштейны.
  3. Навешивается радиатор.
  4. Проводится подсоединение к трубопроводу, по которому движется теплоноситель. Обязательная установка отсекающих вентилей или шаровых кранов.

Разнообразие размеров

Принцип работы вакуумных радиаторов

Когда через обыкновенный агрегат пропускают трубу и наполняют его этанолом или литиево-бромидной солью, а также снижают внутри ёмкости давление, то получается его вакуумный вариант. О основе его работы заложено правило «тепловой трубки».

Вакуумную батарею заполняют особым теплоносителем, он легко испаряется. С внутренней стороны, т.е. на рёбрах батареи собирается конденсат. Поэтому тепло с трубы стремительно распространяется по всей поверхности радиатора.

Горячая жидкость циркулирует по прямой и обратной трубам, находящимся в нижней части агрегата с вакуумным принципом работы. Парообразование начинается с достижения температурной отметки в 35 градусов по Цельсию. Это происходит из-за пониженного давления в отопительной системе. Пар в виде конденсата стекает вниз по трубам и снова встречается с трубой, полной горячей воды.

Интенсивность потока тепла, подаваемого сквозь стенку агрегата из стали напрямую связана с несоответствием температур внешней и внутренней стенок трубы. Она тем существеннее, чем ощутимее эта разница. С вапоризацией теплоносителя происходит распространение тепла с поверхности трубы. Это даёт возможность получения значительных результатов, вне зависимости от площади поверхности.

Становится вполне очевидным — залогом эффективности эксплуатации вакуумного радиатора является его непроницаемость, при нарушении которой внутри обогревателя восстанавливается обычное атмосферное давление. А чревато это тем, что, рабочая жидкость перестанет испаряться при низкой температуре и пар не станет образовываться.

Принцип работы вакуумного радиатора (видео)

Рассказываем, как дела обстоят на самом деле.

Реклама – двигатель торговли, что известно всем. В попытке навязать покупателю свой товар, производители вакуумных моделей радиаторов отопления на своих щитах и рекламных листовках размещают заманчивые описания достоинств своего оборудования. К сожалению, далеко не во всех случаях реальная картина совпадает с заявленной в рекламе.

Вот преимущества, вызывающие наибольшее количество вопросов:

  • быстрота прогрева помещения, которое отапливают;
  • высокая отдача тепла;
  • небольшой объём теплоносителя;
  • финансовая выгода;

Лучшие производители вакуумных радиаторов

Широким ассортиментом на рынке отопительных приборов вакуумные пока не отличаются. Среди потребителей особым авторитетом пользуются изделия компании EnergyEco. Этот российский производитель использует для изготовления батарей 1,5 мм сталь. Пользователи отмечают высококачественное исполнение, хорошую теплоотдачу — около 170 кВт на один элемент.

Рабочим для радиатора является давление от 0,6 до 1,3 МПа. Даже при 2 МПа прибор может работать, но 5 МПа для него очень много — он начинает разрушаться. Стоимость радиатора от ЕнерджиЕко немалая, но спрос на него не падает.

Производитель Форвакуум выпускает вакуумные приборы настенного и плинтусного типа. Теплоотдача регистра длиной 1 м при температуре теплоносителя 50 °C составляет 239 Вт.

Термосифонный регистр отличается небольшой металлоемкостью, т. к. его тонкостенный корпус не рассчитан на большое внутреннее давление. При 50 °C и использовании этанола оно составляет всего 0,027 МПа

Можно встретить на рынке и радиаторы китайского производства. Они будут иметь меньшую цену, но иногда и сомнительное качество. При покупке их следует тщательно осматривать, проверять документацию.

Цены

В среднем, секция вакуумного радиатора стоит 500 – 700 руб. То есть 8-секционный прибор обойдётся в 4000 – 5600 руб.

Но если вспомнить, что от алюминиевых радиаторов отказываются как раз по причине их ненадёжности, а всё чаще приобретают биметаллические приборы, то их стоимость как раз и соответствуют друг другу.

Также цена за секцию сопоставима с чугунным радиатором, но по многим показателям, вакуумные модели их превосходят.

Технология установки батарей

Подводя итоги, можно сказать, что батареи отопления в деревянном доме устанавливаются по следующей технологии:

  • Разметка и монтаж держателей;
  • Установка комплектующих на радиатор;
  • Монтаж воздухоотводчика (существуют автоматические и ручные устройства);
  • Установка переходников (выполняется в том случае, если есть необходимость соединения труб разных диаметров);
  • Установка запорно-регулирующей арматуры;
  • Подвешивание радиаторов на кронштейны;
  • Подключение радиаторов в соответствии с выбранной схемой и особенностями используемых материалов;
  • Тестовый запуск системы или опрессовка (последняя представляет собой повышение давления в системе с целью проверки контура на герметичность).

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

  • самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
  • съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Вакуумные радиаторы отопления на практике

Решили заменить дома радиаторы на всем уже известные аллюминиевые, но придя в магазин менеджер предложил очередную новинку ЛИТИЕВО-БРОМИДНЫЙ ВАКУУМНЫЙ СУПЕРПРОВОДЯЩИЙ РАДИАТОР. Продемонстрировал его работу, залив полчайника кипятка, сразу стали горячие, рассказал о преимуществах, на первый взгляд впечатлило. Вопрос к форумчанам, кто уже использовал дома такие радиаторы, как показали себя за отопительный период, какие отзывы?

Просьба не забивать посты распросами что такое Вакуумные радиаторы отопления и т.д. Специально оставлю ссылку, краткой информации для ознакомления https://teplocel.com.ua/p896400-litievo-bromidnyj-vakuumnyj.h.

Тема создана конкретно для отзывов из практики. Спасибо за понимание!

Реакции на статью

Комментарии

Вы пишете “затраченные 300 ват могут держать радиатор в режиме 100 градусов”. Ну и что?

Если включить обычный паяльник с мощностью потребления 40 ватт, то его жало накалится и до 200 градусов. Но это не значит, что с помощью паяльника можно обогреть помещение площадью 20 кв.м.

Откуда энергия . Текст скрыт развернуть

Реакции на комментарий

Реакции на комментарий

Реакции на комментарий

1. Вакуум тепло НЕ ПРОВОДИТ. Значит вакуума в них нема. Если это действительно батарея отопления, то она просто ОБЯЗАНА проводить тепло. Тепло лучше всего проводится материалам с плотной кристаллической решёткой (металлам).

2. Литий в качестве теплоносителя применяется, но только литий -7, то есть ИЗОТОП лития. Кстати применяется в ядерных реакторах.

3. LiBr бромид лития высокогигроскопичный (хорошо впитывающий воду) на ряду с хлоридом лития LiCl применяется для осушения воздуха и других газов. Как теплоноситель не ахти.

Рекомендации по эксплуатации

Рассматриваемое оборудование проявило себя как экономичный и весьма эффективный способ обогрева дач, используемых сезонно, и обширных частных домов, предназначенных для круглогодичного проживания. Отопительная система активируется в течение нескольких минут, она не нуждается в предварительном стравливании воздуха.

Специалисты советуют еще на этапе монтажа позаботиться о создании определенных условий, способствующих рационализации применения вакуумного оборудования:

  • здание, квартиру нужно максимально утеплить, чтобы снизить уровень теплопотерь. Разумным решением станет установка на окна современных видов стеклопакетов, герметизация щелей, снабжение крыши и пола качественной теплоизоляцией. В этом случае приборы будут функционировать с большей отдачей;
  • количество секций, соответственно, и их общая производительность должны подходить под параметры обслуживаемых секций. Еще на этапе выбора приборов нужно учитывать высоту потолков, метраж комнат;
  • теплоотдача оборудования всегда определяется температурой рабочей среды, оптимальны условия, когда вода нагревается хотя бы до 60°С.

На профильном рынке наблюдается планомерное увеличение спроса на батареи, использующие литиево-бромидную смесь, благодаря чему производители существенно расширили возможности их применения. Помимо обогрева дач и частных домов, вакуумные системы востребованы на производственных и складских объектах, при обустройстве гаражей и общественных зданий, теплиц и ферм.

Технология и правила монтажа вакуумных радиаторов своими руками

Первым шагом становится выбор удобного способа подключения в соответствии с собственными возможностями и окружающими условиями. После подготовки инструментов и материалов можно приступать к последовательному монтажу оборудования.

Варианты внедрения в отопительную систему

Монтаж оборудования соотносится с используемым в доме типом коммуникаций:

  • для соединения радиатора с автономной системой подойдет стандартная методика – батарею устанавливают с помощью муфт ко входам и выходам горячего теплоносителя;
  • если топливом служит электроэнергия, для нагрева литиево-бромидной среды можно обустроить стационарный или переносной нагреватель (первый вариант более надежен);
  • если планируется подключение радиатора к гелио-источнику или центральному отоплению, можно воспользоваться первым способом.

Одинаково функциональны и нижняя, и вертикальная разводки.

Правила монтажа радиатора

Прежде всего необходимо выбрать оптимальный участок для фиксации батареи. При закреплении прибора желательно выдержать расстояние до ближайшей стены не менее 5 см, высота фиксации относительно пола должна составлять не менее 2-5 см от нижнего края

Также важно, чтобы верхний край радиатора не доставал до подоконника примерно 10 см

Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз

Участок стены, который будет расположен непосредственно за вакуумным радиатором, желательно изолировать с помощью отражающего материала. Здесь могут пригодиться строительная фольга, изолон. Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз. Во время установки можно воспользоваться пробками, обычно применяемыми для алюминиевых отопительных приборов. Если стены были предварительно теплоизолированы, для монтажа оборудования нужно подобрать удлиненные кронштейны.

Последовательность установки приборов

Чтобы облегчить работу, помимо радиатора и кронштейнов желательно подготовить материалы и инструменты:

  • шаровые краны;
  • ударную дрель;
  • рожковые ключи;
  • рулетку;
  • карандаш и гидравлический уровень;
  • герметик, паклю;
  • победитовые сверла;
  • шуруповерт.

Этапы установки вакуумного радиатора:

  1. При необходимости в реконструкции старой системы отопления осуществляют демонтаж батарей, выравнивают стены.
  2. Создают разметку в соответствии с указанными выше рекомендациями относительно размещения оборудования.
  3. Фиксируют кронштейны в заданных точках.
  4. Крепят на кронштейнах секции вакуумных радиаторов.
  5. Внедряют шаровые краны, укрепляя стыки с помощью герметика и пакли.
  6. К кранам присоединяют магистральные трубопроводы, герметизируют соединения.

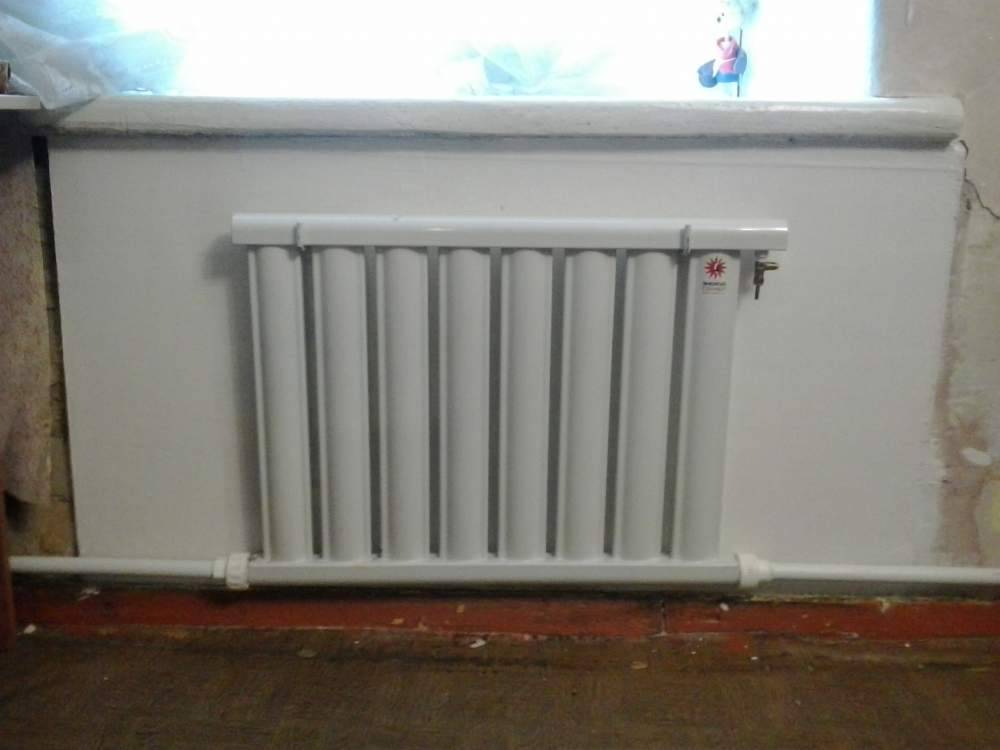

Установленный вакуумный радиатор отопления

Далее можно заполнить систему теплоносителем, чтобы проверить целостность конструкции, отсутствие протечек.

Конструктивные особенности

Внешним видом эти радиаторы ничем не отличаются от обычных. А вот внутри отличия большие. Во-первых, это трубопровод, который проложен в нижней части радиатора. По нему движется горячая вода, которая нагревается в обычном котле. Во-вторых, весь остальной объем заполнен специальной борно-литиевой смесью, которая находится там под вакуумом. Отсюда и название.

Для чего такие сложности?

Борно-литиевая смесь (хладагент) начинает закипать при температуре +35С. То есть, проходящая по нижней трубе горячая вода нагревает эту смесь, которая закипает и нагревает металлический корпус радиатора. Горячие пары смеси поднимаются вверх, где охлаждаются и конденсируют, падая вниз. При этом температура теплоносителя может быть не такой высокой, как в случае с обычными отопительными батареями. В них она обычно +75С. Соответственно снижение температуры теплоносителя дает возможность снизить затраты по расходу топлива. В этом вся экономия.

Специалисты отмечают, что теплоотдача таких моделей ниже, чем, скажем, у алюминиевых батарей. Все верно, но, во-первых, разница не настолько существенна, чтобы делать выбор между первым и вторым. Во-вторых, приличная экономия перевешивает все остальные показатели. Чтобы добиться увеличения теплоотдачи, можно просто приобрести прибор с большим количеством секций или установить еще один. Для частных домов с большим количеством комнат и большой площадью эти радиаторы оптимальное решение, когда дело касается выделяемых денежных средств на покрытие расходов отопления.

Вакуумная батарея

2 Рекламируемые производителями достоинства

Торговые представители, как и производители, расхваливают свой товар, рекламируя его положительные качества. Радиаторы отопления с вакуумом по сравнению с обычными имеют такие преимущества:

  • снижение объема теплоносителя в системе до 80%;
  • более низкое давление в отопительной системе;
  • подходят для автономной, так и централизованной системы отопления;
  • снижение затрат на обогрев жилища по сравнению с обычными радиаторами;
  • нет воздушных пробок;
  • быстрый прогрев помещения при запуске системы;
  • отсутствие засорения и коррозии внутри отопительного прибора;
  • малое гидравлическое сопротивление.

Параметры выбора радиатора отопления

Мощность

Мощность определяется из условия: на обогрев 1 м2 жилища с высотой потолков 3 м необходимо 100 Вт теплоотдачи радиатора.

Несложно подсчитать, что для комнаты площадью 20 м2 предварительно нужно 100×20=2000 Вт или 2 кВт. Затем полученное число умножается на поправочный коэффициент 1,2 (в помещениях обычно есть наружные стены и окна) или (и) 0,8 (если жилище утеплено снаружи).

Для еще более точного подсчета учитываются количество окон и их тип, наличие подвала или чердака, роза ветров. В сопроводительных к батареям документах теплоотдача указывается, поэтому определить этот параметр будет просто.

Давление

Обязательно обращается внимание на давления: существующее в системе отопления и допустимое для прибора. Второе всегда должно быть выше первого, в противном случае при эксплуатации стенки изделия могут просто лопнуть

Ориентировочные данные указаны выше – точные показатели приведены в паспорте

Измеряется этот параметр в разных единицах: примерно 1 МПа = 10 бар = 9,9 атм

Ориентировочные данные указаны выше – точные показатели приведены в паспорте. Измеряется этот параметр в разных единицах: примерно 1 МПа = 10 бар = 9,9 атм.

Особенности установки

Как правило, батареи устанавливаются под окном, поэтому нужно учитывать, что зазор у пола и подоконника должен быть около 10 см, дистанция от стены – 3…5 см.

Если уже проведена разводка, во внимание также берется межосевое расстояние в приборе и доступное подключение: боковое, нижнее, верхнее и (или) универсальное

Максимальная температура

Чугунные, стальные, алюминиевые и биметаллические модели рассчитаны на разную максимальную температуру теплоносителя. Поэтому перед покупкой нужно узнать этот показатель в системе отопления для конкретного дома. Как правило, он не превышает +95 °С.

Дополнительные параметры

Дополнительные параметры, которые подлежат вниманию:

1. Материал изготовления;

2. Вес;

3. Внешний вид;

4. Цена;

5. Гарантийный срок и долговечность.

Информация о них предоставлена выше – точные сведения приведены в сопроводительных документах.

Плюсы и минусы вакуумных радиаторов отопления

Производители вакуумных радиаторов утверждают, что их продукция способна значительно снизить расходы на отопление, не ухудшив при этом уровень обогрева. В условиях растущих цен на энергоресурсы и, соответственно, повышающихся сумм в квитанциях ЖКХ, это довольно сильный аргумент. Действительно, небольшое количество вторичного теплоносителя при пониженном давлении довольно быстро нагревается и закипает, но нагрев помещения зависит не только и не столько от этого факта.

Важно! Стоимость вакуумных радиаторов довольно высока, а статистических данных или грамотных научных выкладок, подтверждающих эффективность приборов, пока недостаточно. Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию

Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше

Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше

Одно из преимуществ вакуумного радиатора – для прогрева ему хватает 10-15 л теплоносителя. Для автономной системы отопления это может иметь значение и даст реальную экономию. Котел не должен работать постоянно, набранной температуры хватит на период, зависящий от характеристик системы и обогреваемой площади. За счет периодического отключения котла энергии на разогрев уйдет меньше.

Количество тепла зависит только от возможностей системы отопления. Обогрев дома включает в себя прогрев воздуха, стен, перекрытий, мебели и других предметов в помещении. Этот процесс не может быть мгновенным. Скорость набора тепла в комнате останется прежней, так как вся обстановка остается без изменений. То есть, скорость прогрева самого радиатора мало влияет на обогрев помещения.

Если уменьшить температуру основного теплоносителя, придется увеличивать количество радиаторов

Самое «больное» место вакуумного прибора — узкий диапазон использования. При слишком низкой температуре первичного теплоносителя жидкость не будет испаряться, при слишком высокой – не успеет сконденсироваться. То есть, температурное колебание в системе подачи тепла негативно скажется на работе прибора. А такие колебания зависят не только от температуры воды в системе, но и от скорости ее прохождения по трубам.

Вакуумное отопление может иметь преимущества в автономной отопительной системе, например, в частном доме или на даче, где мощность котла довольно низкая. Еще один вариант практичного использования вакуумного радиатора – временный обогрев. Небольшой домик на дачном участке, который посещают время от времени, проще и быстрее прогреть именно таким прибором.

Несомненные плюсы вакуумного прибора:

  • отсутствие внутренней коррозии (при условии хорошего качества герметизации);
  • нет угрозы засоров и заиливания, в радиаторе циркулирует только вторичный теплоноситель, несвязанный с основной системой;
  • не образуются воздушные пробки;
  • низкие расходы на установку радиатора;
  • не нужен насос большой мощности, так как принцип работы батареи не требует прокачки первичной рабочей жидкости по всем секциям прибора;
  • безопасность (даже при разгерметизации масштабного потопа не будет);
  • долговечность за счет качественных материалов.

Еще одно бесспорное достоинство вакуумного радиатора – возможность работать от разных источников тепла. Прибор можно встроить в автономную отопительную систему с газовым котлом, солнечными батареями, электрическими источниками и даже с печным отоплением. В централизованной системе тоже можно использовать вакуумный радиатор, но не стоит надеяться на чудо экономии.

Вакуумный радиатор хорошо впишется в большинство стилей оформления благодаря своему эстетичному внешнему виду

Важно! Ни один обогревательный прибор не производит тепло, он только его транслирует. То есть, нагрева будет ровно столько, сколько способна обеспечить магистральная система, автономный котел или электрические ТЭНы

Как он устроен и как работает?

Если верить производителям приборов, вакуумные радиаторы дают возможность уменьшить расходы на отопление. Происходит это потому, что объём воды в системе во много раз меньше, чем при использовании традиционных батарей. Так объём батареи из 10 секций всего пол-литра! В то же время одна секция чугунного радиатора вмешает до 4 л воды

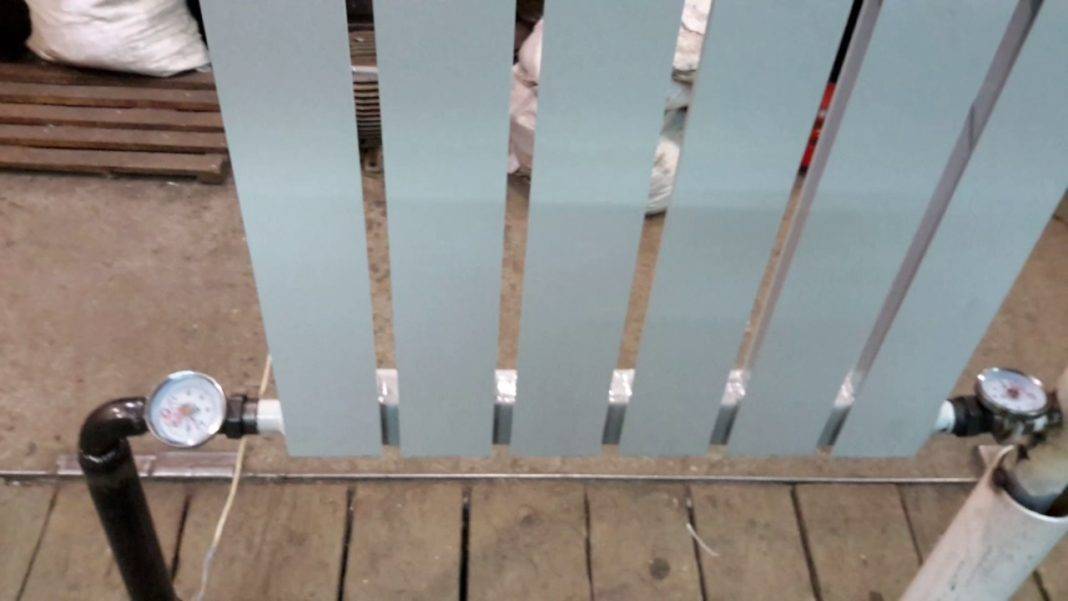

Шестисекционный вакуумный радиатор

Экономия составляет 30%, если используется газовый котёл в системе центрального отопления. Электрический котёл потребляет на почти вдвое (на 40%) меньше электроэнергии, чем с традиционными батареями. Если котлы работают на жидком и твердом топливе, его расход снижается в 2-3 раза. Теплоотдача радиатора при этом не ниже, а иногда и выше теплоотдачи обычной батареи.

Как и обычный радиатор отопления, вакуумный радиатор представляет собой металлическую емкость, заполненную теплоносителем. Однако в отличие от обычных батарей она герметична и заполнена легко испаряющейся жидкостью. В нижней части радиатора располагаются прямая и обратная трубы (объём 0,35-0,5 л, в зависимости от количества секций). Только через них и проходит циркулирующая в системе нагретая вода, которая служит катализатором для «запуска» реакции в полости батареи.

Вакуумные радиаторы (13 секций)

Закипая всего при 35 град., наполняющая радиатор жидкость превращается в пар. Он быстро и равномерно передает тепло излучающей поверхности секций. Скорость ее нагрева может не превышать 30 секунд! Похоже устроен и электрический вакуумный радиатор отопления – принцип работы у него тот же, но вместо проточной трубы с теплоносителем в него вмонтирован электроподогреватель с терморегулятором.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
