Преимущества и недостатки однотрубной системы
Однотрубное отопление завоевало широкую популярность в области частного строительства.
Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.
Но у однотрубной системы отопления есть и другие преимущества:
- Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
- Устройство магистрали обходится минимальным количеством труб;
- Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
- Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
- Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
- Простая и надежная конструкция;
- Несложные монтаж, обслуживание и эксплуатация.
При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.
Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.
Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера
Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.
Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.
Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.
Снижают отрицательное действие такого явления двумя способами:
- В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
- Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.
Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.
Что такое водяная система отопления?
Водяным считается отопление посредством жидкого теплоносителя (воды или антифриза на водной основе). Передача тепла осуществляется посредством трубопроводов, конвекторов, радиаторов, коллекторов и котла. Основное отличие водяной системы от паровой в стабильности агрегатного состояния жидкости. Это свойство объясняет более низкую температуру теплоносителя и безопасность водяной системы по отношению к другим типам отопления.
Преимущества и недостатки водяной системы
Кроме простоты и надежности, специалисты отмечают следующие достоинства:
- равномерность распределения теплого воздуха по всем помещениям;
- при монтаже одного нагревательного котла появляется возможность контролировать процессы из одной точки;
- оборудование можно спрятать под декором, оставив видимыми только радиаторы – система теплого пола полностью решает проблемы скрытого монтажа;
- максимальная температура теплоносителя не более +95 С, поверхность радиаторов не более +65 С – это минимизирует угрозу ожога при кратковременном прикосновении к элементам.
Дополнительный плюс в мягкости подаваемого тепла – температура поднимается постепенно. Для частных домов преимущество водной системы еще и в том, что остывает носитель медленно, а значит, комфортная температура в помещении будет поддерживаться и после того, как отопление будет отключено.
Минусы тоже есть:
- Риск протечки. Нивелировать проблему можно применением пластиковых, а не стальных труб.
- Замерзание воды. Ситуация встречается, если на зиму не слить воду в системе.
Плюсов больше, что объясняет популярность конструкций в частных и многоквартирных домах.
Классификация водяных систем отопления
Классификация систем отопления базируется на ряде признаков:
- По расчетной температуре в подающей магистрали: ниже +70 С – низкотемпературная, +70..+100 С – среднетемпературная, от +100 С – высокотемпературная.
- По типу расположения подающей/обратной магистрали: с верхней разводкой при расположении подающей трубы выше отопительного прибора (ОП), с нижней – если подающая и обратная трубы проложены ниже ОП.
- По расположению труб, соединяющих радиаторы: вертикальные со стояком и соединительными трубами, выложенными вертикально, и горизонтальные – при горизонтальной раскладке труб.
- По соединительной схеме трубопроводов и радиаторов: двухтрубное с параллельным присоединением батарей, однотрубное с последовательным соединением.
- По типу направления воды в подающей и обратной магистралях: тупиковое – при встречном движении, попутное – при совпадении направлений потока жидкости.
В расчет принимается способ циркуляции потока: естественный называется гравитационной, с применением силы насосов – принудительный.
Установка водяного отопления частного дома
установка отопительного котла
На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:
- Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
- Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
- От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
- Отопительный радиатор должен, находится на 20 мм расстоянии от стены.
После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.
- Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
- Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
- В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
- При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.
Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.
Классификация систем водяного отопления
В зависимости от расположения места выработки тепла, водные отопительные системы подразделяются на централизованные и местные. В централизованном порядке теплом снабжают, например, многоквартирные дома, всевозможные учреждения, предприятия и другие объекты.
В этом случае тепло вырабатывается в ТЭЦ (теплоэлектроцентралях) или котельных, а затем доставляется потребителям с помощью трубопроводов.
Местные (автономные) системы обеспечивают теплом, например, частные дома. Вырабатывается оно непосредственно на самих объектах теплоснабжения. Для этой цели используются печи или специальные агрегаты, работающие на электроэнергии, природном газе, жидких или твердых горючих материалах.
В зависимости от способа, которым обеспечивается перемещение водных масс, отопление может быть с принудительным (насосным) или естественным (гравитационным) движением теплоносителя. Системы с принудительной циркуляцией могут быть с кольцевыми схемами и со схемами первично-вторичных колец.
Разные системы водяного отопления отличаются друг от друга типом разводки и способом присоединения приборов. Объединяет их вид теплоносителя, передающего тепло отопительным приборам (+)
В соответствии с направлением перемещения воды в магистралях подающего и обратного типа, теплоснабжение может быть с попутным и тупиковым движением теплоносителя. В первом случае вода перемещается в магистралях в одном направлении, а во втором – в разных.
По направлению движения теплоносителя системы делятся на тупиковые и встречные. В первых поток нагретой воды направлен в сторону, обратную направлению остывшей. В попутных схемах движение нагретого и остывшего теплоносителя происходит в одном направлении (+)
Трубы отопления могут соединяться с отопительными приборами в разные схемы. Если отопительные приборы соединены последовательно, такая схема называется однотрубной, если параллельно – двухтрубной.
Есть ещё и бифилярная схема, при которой сначала последовательно соединяются все первые половины приборов, а потом, для обеспечения обратного оттока воды, их вторые половины.
Расположение труб, соединяющих отопительные приборы, дало наименование разводке: различают её горизонтальную и вертикальную разновидность. По методу сборки выделяют коллекторные, тройниковые и смешанные трубопроводы.
Схемы систем отопления с верхней и нижней разводкой отличаются расположением подающей магистрали. В первом случае труба подачи прокладывается над приборами, принимающими от нее нагретый теплоноситель, во втором случае труба прокладывается ниже батарей (+)
В тех жилых зданиях, где нет подвалов, но зато имеется чердак, используются отопительные системы с верхней разводкой. В них подающая магистраль расположена выше отопительные приборов.
Для строений с техническим подвалом и плоской крышей применяют отопление с нижней разводкой, при которой магистрали подачи и отвода воды находятся ниже приборов отопления.
Есть ещё и разводка с «опрокинутой» циркуляцией теплоносителя. В этом случае ниже приборов располагается обратная магистраль теплоснабжения.
По способу присоединения подающей магистрали к приборам отопления системы с верхней разводкой делятся на схемы с двухсторонним, односторонним и опрокинутым движением теплоносителя
Выбор способа отопления частного дома
В условиях России на выбор влияют множество факторов:
- климатические условия региона строительства;
- доступность того или иного топлива;
- наличие на рынке отопительных агрегатов нужного типа;
- личные предпочтения застройщика.
Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.
При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.
Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.
Это повышает эффективность обогрева и позволяет снизить температуру в радиаторных контурах. В результате меньше перегорает кислород воздуха, и улучшаются условия пребывания в таком доме.
Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.
Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.
Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.
Трубы для отопления
Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.
Отопление металлическими трубами
К металлическим относят стальные и медные трубы.
Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.
Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.
Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

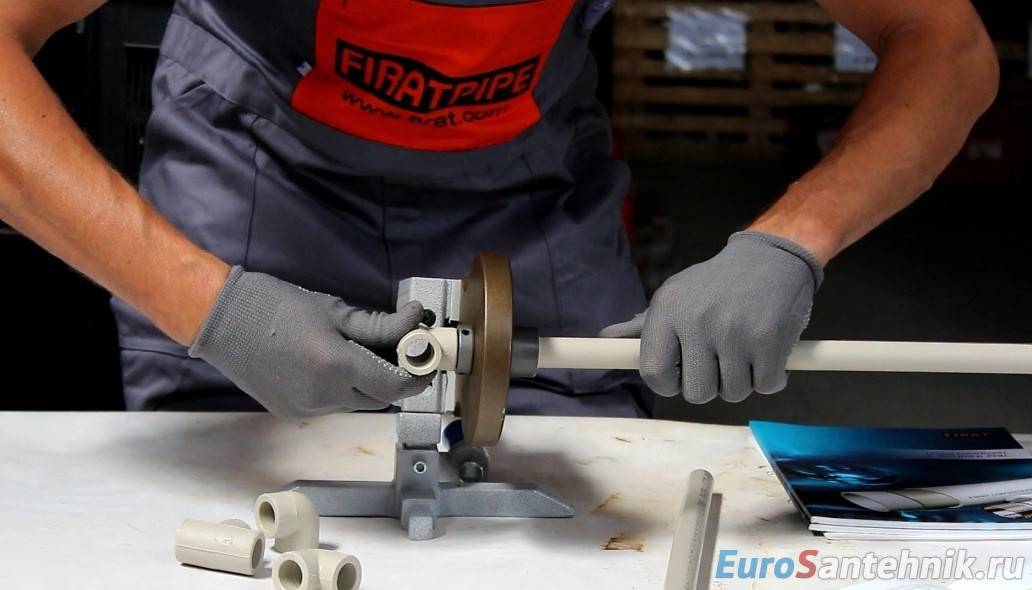

Отопление дома полипропиленовыми трубами
Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.
Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.
Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.
Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.
И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.
При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

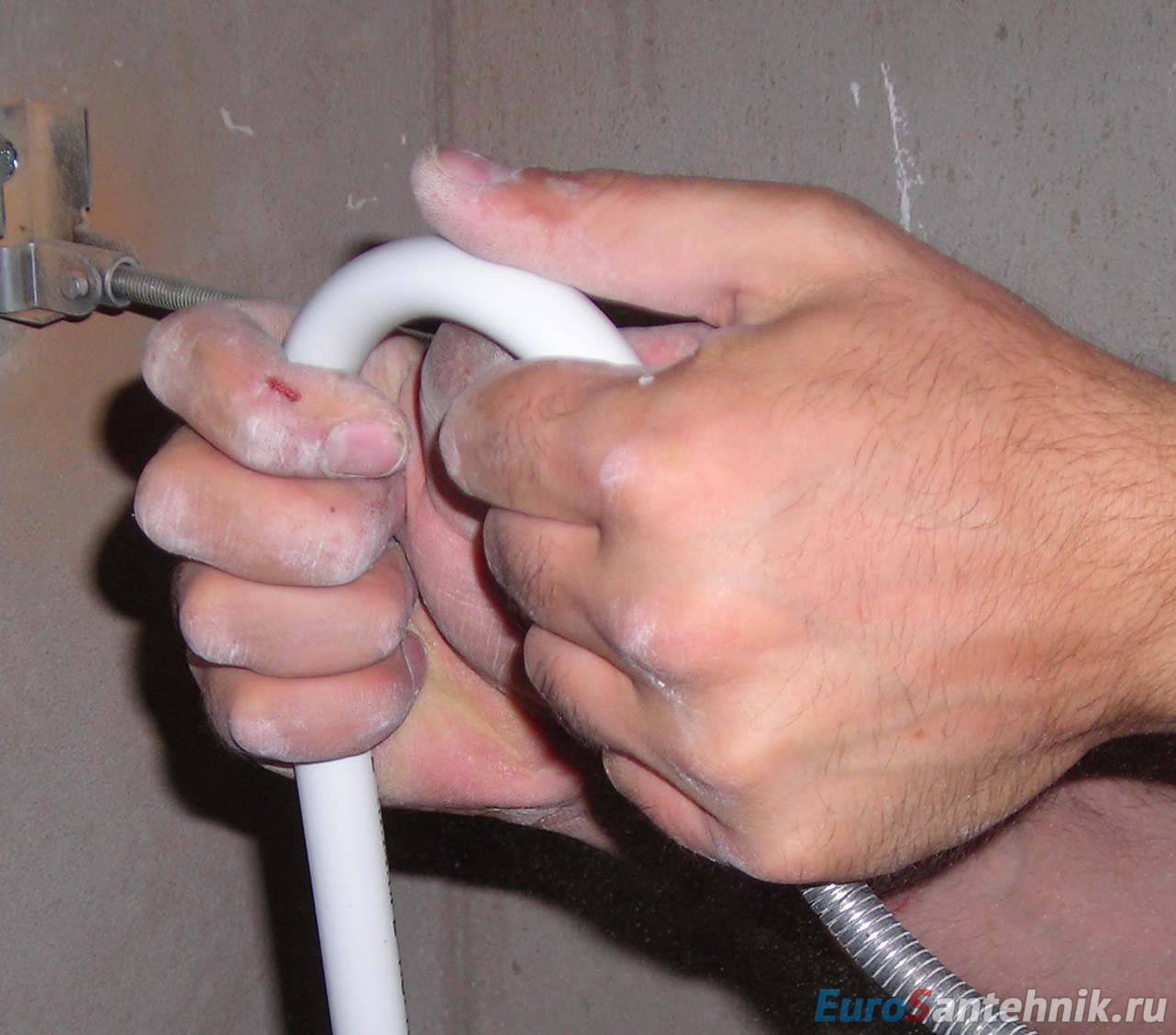

Отопление металлопластиковыми трубами
Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».
Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.
Схемы отопления в частном доме своими руками
Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.
Всегда можно выбрать подходящий вариант
Схема однотрубной системы отопления частного дома своими руками
Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:
- теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
- пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
- на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.
Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.
Однотрубная модель не всегда эффективна
Схема двухтрубной отопительной системы
Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.
В зависимости от выбранной разводки двухтрубная схема может быть:
- Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
- Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
- Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.
Двухконтурный контур позволяет лучше прогреть все комнаты
Схема водяного отопления двухэтажного дома
При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.
Схема выбирается индивидуально
Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.
Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.
Коллекторная схема обойдется дорого
