Водяной калорифер для приточной вентиляции: виды, устройство, принцип работы

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

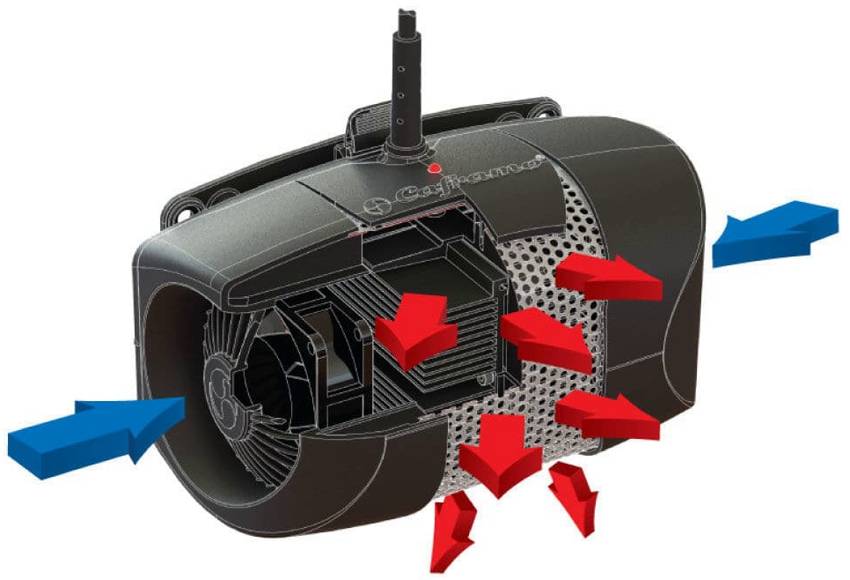

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

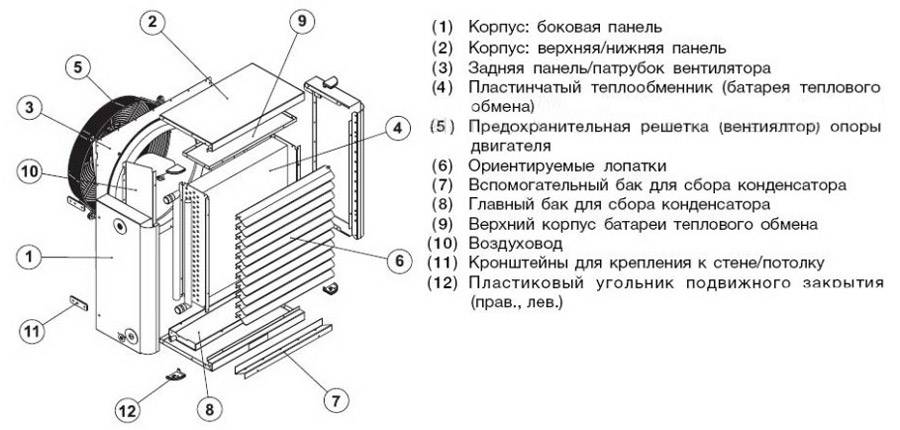

Конструкция водяного калорифера включает такие обязательные детали:

  • насос для циркуляции теплоносителя;
  • трехходовой клапан;
  • арматура конструкции;
  • блок управления;
  • узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Правила эксплуатации калорифера

Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:

  1. Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
  2. При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
  3. Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
  4. Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
  5. Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
  6. Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
  7. В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.

Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра

Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую

Принцип работы

Вентилятор, теплообменник и конвектор – так в общих чертах выглядит водяное нагревательное устройство.

Принцип работы приточной вентиляции таков:

  1. Воздушный поток поступает в специальные воздухозаборные решётки, предохраняющие от попадания в каналы вентиляции насекомых, мелких предметов, птиц, животных.
  2. Фильтры очищают воздух от загрязнений, вредных веществ, пыли.
  3. Калорифер при помощи тепла, поступающего от водяной магистрали, нагревает его до нужной температуры.
  4. Рекуператор смешивает вновь поступающий воздух с нагретым.
  5. Вентилятор подаёт прогретые воздушные массы в помещение, а диффузор распределяет их равномерно по всей площади.
  6. Шумопоглотители снижают звуковую мощность работающей установки.
  7. В случае отключения подачи воздуха срабатывают клапаны, не допускающие поступления холодного воздушного потока внутрь помещения.

Пример использования воздухонагревателя VOLCANO в помещении шиномонтажа (температура воды +90 ºС)

Калорифер, не имеющий собственного нагревателя, состоит из двух основных элементов:

  • Теплообменник, конструкция которого представлена системой трубок из металла – вода, поступающая из общей системы отопления, достигает здесь необходимой температуры.
  • Встроенный вентилятор, разгоняющий прогретый воздушный поток по всей территории.

Схемы обвязки

Система вентиляции

При монтаже вентиляции используется несколько схем устройства узлов управления, но у каждого есть достоинства и недостатки. На выбор схемы оказывают влияние такие факторы, как: требуемая температура и интенсивность обогрева; источник подачи теплового носителя; разница давления на вводе с давлением внутри системы.

Существует несколько принципиальных монтажных схем обвязки:

  1. Используется двухходовой регулировочный клапан. Схема подразумевает его установку на точке ввода без дополнительного теплообменника. Клапан выступает в роли буфера, гася давления потока воды, необходимого для калорифера. Есть один недостаток – вероятность замерзания зимой. Для нивелирования опасности на внутренний контур канального теплообменника устанавливается насос.

Схема обвязки

  1. Используется трехходовой регулировочный клапан. Такая схема позволяет получать две системы обвязки. В первом случае клапан разделяет водные потоки, во втором – смешивает их. Калориферы, работающие с обвязкой по системе разделения, характерны для автономных тепловых сетей. Смешивание потоков осуществляется за счет установки обратного клапана с перемычкой.

Любая схема обвязки предусматривает вытяжку. Только баланс между поступлением и удалением тепла даёт возможность поддерживать расчетную температуру внутри помещения.

Тепловые завесы

Схема работы тепловой завесы

Тепловая завеса работает по особому режиму: периодического включения на 5-10 минут. Располагается далеко от источника тепла и монтируется в любом, даже самом неприспособленном для этого, месте.

Главная особенность – интервальность подачи теплового носителя. Клапаны работают в двух режимах: максимальном и минимальном. В максимальном за единицу времени подается большой объем теплоносителя. Калорифер быстро разогревается. В минимальном режиме система «полностью засыпает». Теплоноситель практически не подаётся. От основной магистрали тепловую завесу отделяют шаровые краны. Фильтр очистки воздуха защищает клапаны от загрязнения пылью крупной фракции. Эклектический привод распределительного клапана подключается к сети 220В.

Тепловая завеса работает более эффективно за счёт качественной защиты калорифера от резких изменений температуры и давления внутри сети.

Особенности конструкции приспособления

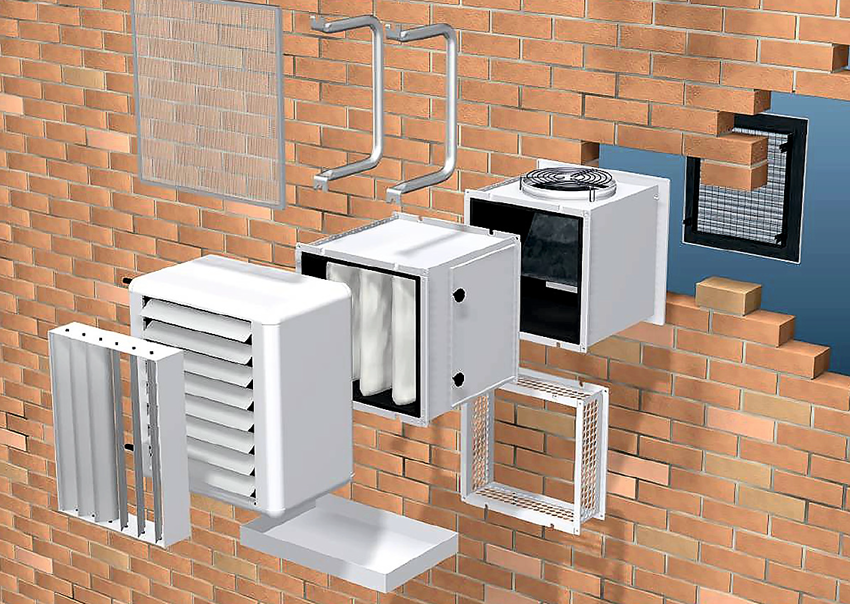

Основные элементы приточной вентиляции

  • Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
  • Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
  • Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
  • Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
  • Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции Дополнительные элементы

  • Вентиляторы.
  • Диффузоры (способствуют распределению масс потока воздуха).
  • Глушитель шума.
  • Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

  • скорости потока воздушных масс, проходящих через вентиляцию;
  • влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

  • Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
  • Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
  • Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
  • Вентилятор для притока воздуха с улици.
  • Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Монтаж и эксплуатация

Установка калориферов в домашние приточно-вентиляционные системы может быть выполнена самостоятельно. Бытовые калориферы имеют небольшие габариты и достаточно легки. Однако, перед выполнением работ всё же следует проверить стену или потолок на прочность. Самыми крепкими основаниями являются бетонные и кирпичные поверхности, средними – деревянные, и совсем непригодными опорами для подвешивания приборов являются гипсокартонные перегородки.

Монтаж нагревателя начинают с установки кронштейна или рамы, имеющих ряд совместимых отверстий для крепления прибора. Затем на них устанавливается сам прибор и проводится подсоединение труб, оборудованных комплектом запорной арматуры либо смесительным узлом.

Подключение теплообменника к контуру системы отопления производится при помощи фитингов или сварки. Сварной способ более предпочтителен, однако, при наличии гибкого соединения его применение невозможно. После подключения все соединения рекомендуется обработать термоустойчивым герметиком, а перед проведением первого тестирования – удалить скопления воздуха из каналов, проверить вентили и отрегулировать положение направляющих жалюзи.

После удачного тестирования и запуска вентиляции в эксплуатацию важно соблюдать ряд правил, которые продлят срок службы установки и сделают управление системой простым и безопасным

  • Необходимо регулярно следить за состоянием воздуха в помещении.
  • Нельзя допускать повышения температуры жидкости в водяных приборах выше 190 градусов.
  • Следует контролировать рабочее давление системы и не позволять ему подниматься выше 1,2 МПа.
  • Первый запуск системы, а также включение калорифера после продолжительного перерыва нужно выполнять очень аккуратно. Нагрев следует увеличивать плавно, не больше чем на 30 градусов за час.
  • При эксплуатации водяных приборов нельзя допускать понижения температуры воздуха внутри помещения ниже 0 градусов. В противном случае вода в патрубках замёрзнет и разорвёт систему.
  • При установке электронагревателей в помещениях с повышенной влажностью, уровень влагозащиты прибора должен соответствовать классу IP 66.

Правильный выбор калорифера для приточной вентиляционной системы обеспечит равномерный и эффективный подогрев входящих воздушных масс и сделает нахождение в помещении приятным и комфортным.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Фактический расход и скорость воды

9. Подсчитываем фактический расход и скорость теплоносителя. 9.1 Подсчет действительного расхода горячей воды. q — фактическая тепловая мощность подобранных калориферов, Вт; cw — удельная теплоемкость воды (температура воды на подаче и выходе суммируется и делится пополам), Дж/(кг•°С); t вх — температура воды на входе в теплообменник, °С; t вых — температура воды на выходе из теплообменника, °С. 9.2 Подсчет действительной скорости теплоносителя. gw — фактический расход теплоносителя, кг/сек; pw — плотность воды при средней температуре в воздухонагревателе, кг/м³; fw — средняя площадь живого сечения одного хода выбранного теплообменника, м².

Что такое рекуператор и калорифер

Представим, что нужно не просто сделать вентиляцию в доме, вдобавок добиться соответствия двум критериям:

  1. Принудительное нагнетание воздуха.
  2. Обогрев помещений при необходимости.

Заявленным требованиям удовлетворяет рекуператор в комплексе с дополнительным оборудованием. Целью мероприятий по дооборудованию зданий является:

  1. Уменьшить затраты энергии на обогрев, снабдив помещения свежим воздухом с улицы.
  2. Контролировать влажность, беречь пары воды по мере возможности.
  3. Выполнять контроль за работой системы вентиляции.

Немало энергии тратится зимой. Причина: на улице холодно, плюс вентиляция уносит в трубу львиную долю. Если сделать так, чтобы вентиляция привносила тепло? Смотрите: если заберем холодный воздух на улице, объем необходимо нагреть, впереди траты на электричество и прочие энергоносители. Сократим потребление: за счет энергии выбрасываемого на улицу воздуха, отбираемой при выходе из строения.

Поток движется по траектории замкнутой восьмерки (знак бесконечности), отдает часть тепла входящему снаружи воздуху. Через специальную проницаемую мембрану значительная часть пара попадает в нагреваемый поток. Воздух становится влажным и не сушит помещения. Поговорим, как работает рекуператор, зачем нужны калорифер с вентилятором.

В указанном узле и стоит рекуператор, замыкающий восьмерку. Воздух с улицы встречается здесь в обменнике с комнатным, но струи по площади (протяженности) разделены проницаемой для воды мембраной. Под действием холода влага конденсируется по ткани, под действием силы тяготения начинает просачиваться вниз к сухому холодному потоку с улицы. В результате поток одновременно через мембрану получает тепло и обогащается влагой (улучшает состояние иммунитета жильцов, оставляя слизистые в нормальном состоянии). Это не всё.

Для функционирования системы необходимы вентиляторы. Как правило, вытяжной, расположенный в корпусе рекуператора. Допускается два:

  • на входе комнатного воздуха;
  • на выходе свежего воздуха.

На каждом повороте воздуховода теряется 10% мощности. Итоговая делится между комнатами и этажами. Температура бывает недостаточной для поддержания микроклимата. Единственный маленький рекуператор не осилит такую нагрузку. Здесь пригодится калорифер.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Виды калориферов

В зависимости от способа передачи тепла различают электрические и водяные калориферы.

Электрический калорифер

Конструкция такого прибора подразумевает наличие стальных нитей накаливания, либо спиралей из металлической проволоки. При прохождении тока, металлические элементы оказывают ему определенное сопротивление, что приводит к преобразованию электрической энергии в тепловую.

Конструкция электрического калорифера

Среди достоинств электрических калориферов отметим:

  • Простоту расчета необходимой мощности прибора.
  • Доступность и сравнительно невысокую стоимость.
  • Легкость установки и подключения.
  • Малые перепады давления.

Существует и ряд недостатков. Так, в раскаленных металлических нитях создается большая инерция. Это способно привести к перегреву устройства и даже его выходу из строя. Неправильное обращение с прибором зачастую становится причиной пожара. Чтобы противостоять этому явлению, электрические калориферы оснащаются дополнительной защитой от перегрева.

Другой отрицательный момент – низкая экономичность. Затраты на эксплуатацию электрических калориферов на порядок превышают аналогичный показатель для водяных устройств, в которых потребление электричества сведено к минимуму.

Водяной калорифер

Благодаря многочисленным преимуществам калориферы такого типа получили гораздо большее распространение, нежели электрические.

К явным достоинствам водяных калориферов относят:

  • Быстрый нагрев воздуха в помещении.
  • Доступность элементов конструкции.
  • Возможность сборки и монтажа устройства собственными силами.
  • Простоту в ремонте и обслуживании.
  • Экологичность устройства.
  • Длительный срок службы.
  • Экономичность.

Водяные калориферы включают следующие детали и узлы:

  • вентилятор;
  • теплообменник;
  • циркулярный насос (не требуется при подключении к системе центрального отопления);
  • трехходовой клапан;
  • блок управления.

Конструкция водяного калорифера

Обязательным элементом конструкции водяного калорифера является узел обвязки, который отвечает за подачу горячей воды на теплообменник.

Помимо этого, калориферы различаются по форм-фактору. Форма воздуховода может быть круглой или прямоугольной. На эксплуатационные качества и стоимость устройства это не оказывает сколько-нибудь серьезного влияния. Главное условие – калорифер должен оптимально встраиваться в систему.

Основное описание

Вентиляционные приточные установки Breezart предназначены для фильтрации, подогрева и подачи свежего воздуха в небольших помещениях: в жилых зданиях, кафе и ресторанах, офисах, складских помещениях. Данное оборудование позволяет обеспечивать эффективную вентиляцию и обогрев помещения при минимальных энергозатратах.

Модели приточных установок данной серии выпускаются в прочном корпусе с защитным антикоррозийным полимерным покрытием, с внутренним слоем тепло- и звукоизоляции.

Оборудование комплектуется вентиляторами, водяным калорифером, воздушными фильтрами, смесительным узлом, а также пультом автоматики. Водяной нагреватель позволяет нагреть температуру воздуха до заданных параметров.

Все модели приточных установок данной серии комплектуются выносным пультом управления с графическим дисплеем с подсветкой. Встроенная система оборудована всеми необходимыми датчиками, что исключает необходимость дополнительной автоматизации оборудования.

Все модели установок оснащены высококачественными вентиляторами с инверторным двигателем, имеющим широкий диапазон регулировки скорости, отличаются низким уровнем шума и высоким КПД.

СтранаРоссия
ПроизводительГлобалВент
Диаметр мм200
Давление Па400
Воздухообмен, м3/час800
ПрименениеДля офиса / Для магазина / Для дома / Для вентиляции
Серия моделиClimate
Напряжение Вт220
Мощность, кВт0,44
Фазность1
СоставОцинкованный
НазначениеОбщее / Коммерческое / Промышленное / Специальное
Вид установкиПриточно-вытяжная
Тип рекуператораПластинчатый
Вес60 кг
Мощность нагревателя кВт9,0
Размер ммВ-304 Д-786 Ш-1202
Метод нагреваВодяные
Тип установкиГоризонтальная
Гарантия от производителя, мес24
Вентиляционные установкида
Пульт управленияда

Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.

Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но — в значительной мере — отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.

Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.

  • Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
  • Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
  • Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
  • Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
  • Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.

L — Приток слева если смотреть на установку со стороны улицы.

R — Приток справа если смотреть на установку со стороны улицы.

**E — electrical heater (электрический нагреватель)

*** W — water heater (водяной нагреватель)

****установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.

***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки, в остальных случаях, блок управления находится со стороны притока.

****** в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

Первое тестирование системы

Как только дали отопление, сразу начал тестировать систему

  • расход воздуха пока на минимуме — около 100-120 м3/час
  • перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
  • без насоса циркуляция через калорифер очень низкая — 90 л/час
  • при включенном насосе циркуляция поднялась до — 180-200 л/час
  • температура подающей воды — 35-37 °C
  • температура обратной воды — 30-31 °C
  • температура на улице — около 0 °C
  • температура в канале — 23 °C

Тестирование в экстремальных режимах:

  • старт системы с перекрытыми кранами, без подачи теплоносителя
    • циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
    • Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
    • температура обратки не меняется, так как нет потока, температура в канале начинает падать
    • через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
    • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
    • попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась
  • работа системы без циркуляционного насоса
    • температура обратки +35 °С, система нормально стартует
    • через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
    • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
  • нет электричества и рециркуляции, аварийная остановка системы
    • температура на улице -3 °С
    • температура обратки +37 °С
    • перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
    • заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
    • включил Контроллер и включил подачу воды.
    • контроллер показал температура обратки +27 °С.

Впечатления после первой ночи эксплуатации:

  • ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
  • электрический калорифер не включался (проверяю расход по отдельному счетчику)
  • трехходовой клапан открыт не полностью — есть небольшой запас по мощности
  • в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
  • расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи

О бренде Breezart

Под торговой маркой Breezart производятся и продаются вентиляционные установки и канальные увлажнители воздуха, а также системы автоматизации и диспетчеризации. Модели уже в базовой комплектации оснащены всем, что необходимо для их полноценной работы. Сюда входят: система автоматики с пультом управления, датчики температуры и загрязнений фильтра, воздушные клапаны с электроприводом. Приточные установки Бризарт используются при устройстве вентиляции коттеджей, квартир, офисов, а также других жилых и общественных зданий.

Наша компания, будучи официальным дилером приточных систем вентиляции Breezart, предлагает своим клиентам самые эффективные и современные решения по проектированию и строительству вентиляции различных помещений. Сегодня компания Breezart и её продукция пользуются заслуженным уважением на российским рынке систем вентиляции.

Уже не первый год данный производитель занимает передовые позиции за счёт качественной сборки и разумной цены на оборудование, которую предлагают официальные дилеры Breezart. Несмотря на то, что Бризарт является отечественным производителем, в своих системах он использует лучшие комплектующие из Европы.

При создании приточных установок Breezart были использованы знания и опыт, накопленные в процессе монтажа и обслуживания аналогов этих систем от российских и зарубежных производителей. Всё это дало возможность разработать и выпустить надёжные и доступные приточные системы, оснащённые мощным калорифером и системой защиты от перегрева.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
