Схема подключения батареи отопления: варианты, виды подключения радиаторов в многоквартирном или частном доме, как подсоединить, способ для разной разводки

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

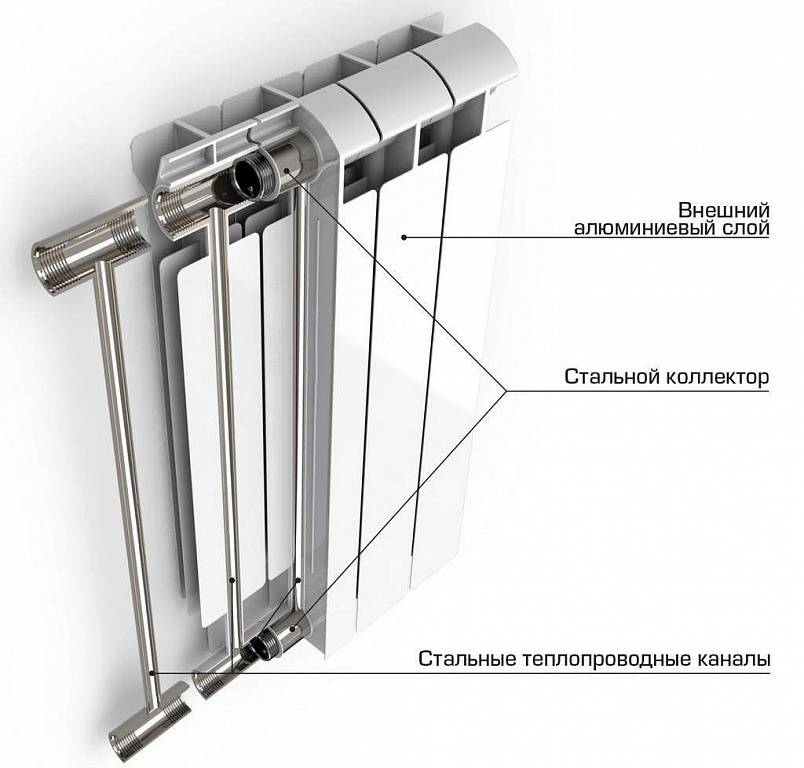

Схема радиатора отопленияИсточник mr-build.ru

Почему важно грамотно подключить радиаторы отопления

Какой бы метод подключения и тип радиатора вы ни выбрали, очень важно провести грамотные расчеты и правильно установить оборудование. При этом важно учесть особенности конкретного помещения, чтобы подобрать оптимальный вариант

Тогда система будет максимально эффективной и позволит избежать существенных теплопотерь в будущем.

Если вы хотите собрать систему отопления в большом дорогостоящем особняке, проектирование лучше доверить специалистам.

Для домов небольшой площади с выбором схемы подключения и монтажом батарей можно справиться самостоятельно. Нужно только рассмотреть качество той или иной схемы подключение и изучить особенности выполнения монтажных работ.

Таким образом, при условии, что будут учтены особенности конкретного дома, подключение радиаторов отопления можно выполнить самостоятельно. Грамотно подобранная схема подводки труб к радиаторам позволит свести к минимуму теплопотери, чтобы отопительные приборы могли работать с максимальной эффективностью.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

  • Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
  • Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

  • По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
  • По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Поэтапное описание демонтажных работ

Пару слов о том, когда может понадобиться разборка батареи отопления:

  • В случае замены старого радиатора на новый, имеющий большую производительность и лучший внешний вид.
  • При потребности в добавлении дополнительных секций для батареи.
  • При необходимости замены отдельной секции или прокладки, давших течь.

Инструкция начинается с подготовки необходимых инструментов:

Шаг №1: подготовка инструментов

Фото ниппельного ключа

НазваниеНазначение
Ниппельный ключРазборка секций радиатора
Газовый ключОтсоединение батареи от труб отопительной системы
Болгарка или газовый резакПорезка сгонов в случае их заклинивания
Отрезок стальной трубы или ломикУвеличение рычага ниппельного ключа
Паяльная лампа и металлическая щёткаУдаление краски со сгона, прогрев футурок

Образец газового ключа

Шаг №2: отсоединение батареи

Перед тем, как разобрать алюминиевый радиатор отопления или чугунный, необходимо его отсоединить от системы обогрева. Для этого в обязательном порядке необходимо отключить отопление и слить со стояка воду, иначе вы попросту затопите помещение и получите ожоги.

Далее в зависимости от сложности можно выделить три ситуации:

  1. Полипропиленовые трубы. В этом случае муфтовое соединение, как правило, скручивается голыми руками, не доставляя никаких трудностей.
  2. Стальные новые. Приложив некоторые усилия, вы, скорее всего, сможете раскрутить сгоны на входе и выходе батареи с помощью газового ключа.

Отсоединение новых стальных труб

  1. Старые стальные или чугунные трубы. Сначала пробуем, сняв краску с места стыковки паяльной лампой и металлической щёткой, пробуем раскрутить соединение так, как описано в предыдущем варианте. Но в долго проработавших системах чаще всего это не даёт результата, и тогда просто срезаем сгон «болгаркой» или автогеном.

Порезка старых сгонов с использованием «болгарки»

После отсоединения батареи от труб снимаем её с крюков и укладываем на ровную плоскость.

Шаг №3: разборка радиатора

Схема отсоединения секций батареи

Обозначение на схемеНазвание
1Радиаторная секция
2Ниппель
3Герметизирующая прокладка
4Ниппельный ключ
5Отрезок трубы или ломик

Батарея может быть чугунной, алюминиевой или биметаллической.

Наиболее сложным вариантом для разбора является первый из перечисленных, с него и начнём:

  1. Как разобрать чугунный радиатор отопления собственными силами:

Осторожно, проверяем ход резьбы на футурках или заглушках, который может быть как левым, так и правым.
Вставляем ниппельный ключ внутрь, усиливаем его крутящий момент с помощью отрезка трубы или ломика.
Срываем резьбу, прокручивая инструмент на четверть оборота сначала в верхней части, а затем в нижней.
Затем также попеременно продолжаем откручивать ниппели, чтобы радиатор не перекосило.
Основной проблемой старых батарей является то, что футорки могут прикипеть в процессе долгих лет эксплуатации и не поддаваться ключу. В таком случае место соединения необходимо прогреть круговыми движениями паяльной лампой, после чего снова попробовать открутить ниппель

Процедуру повторяем до тех пор, пока резьба не поддастся. Если же всё равно ничего не выйдет, то придётся резать автогеном.

Разобранная старая чугунная батарея отопления

  1. Давайте выясним, как разобрать биметаллический радиатор или алюминиевый? Процедура практически аналогична вышеописанной, но имеет несколько отличий:
  • Используется ниппельный ключ меньших размеров.
  • Не требуются столь большие усилия при откручивании ниппелей.
  • Заглушки и футуроки обладают маркировкой направления резьбы в виде букв S и D, где первая обозначает левый ход, а вторая – правый.
  • Металлические прокладки, находящиеся между секциями, протираются, шлифуются и хранятся до последующей сборки батареи.

Разборка алюминиевой батареи

После осуществления описанных задач вы можете заменить давшую течь деталь, добавить секцию или вообще установить новый радиатор на место старого.

Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

  • боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
  • батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.

Варианты подключения радиаторов отопления

Как правильно провести подключение?


Монтаж радиаторов отопления

После выбора схемы подключения необходимо правильно установить батареи:

Радиатор лучше подвесить к стене при помощи кронштейнов

При этом два крепятся сверху, беря на себя основную нагрузку веса, а два снизу, поддерживая тяжелый отопительный прибор.Обратите внимание! Если используется радиатор, состоящий из 12 секций и больше, необходим дополнительный кронштейн, который крепится сверху ровно по центру отопительных приборов.

При креплении целесообразно вооружиться строительным уровнем и выставить батареи по горизонтали и вертикали. Любой перекос, даже самый незначительный, приведет к тому, что внутри радиатора образуется воздушная пробка

Она не позволит устройству продемонстрировать максимум своих возможностей.
Количество секций рассчитывается не только с учетом мощностей. Выбираются модели, ширина которых полностью перекрывает пространство под подоконником.
При подключении необходимо не допустить прогибания верхней подводящей трубы вниз, а нижней отводящей вверх. Это тоже приведет к образованию воздушных пробок, но уже не в самой батарее, а в трубах. Причем устранить их будет крайне проблематично.
Если устанавливаются радиаторы, состоящие более чем из 12 секций, лучше выбирать диагональное подключение. В противном случае заполнить весь объем отопительного прибора теплоносителем будет крайне сложно.
Для достижения максимальной теплоотдачи специалисты рекомендуют использовать фольгированный экран, который прикрепляется с задней стороны прибора прямо на стенку. Если этого не сделать, существенное количество тепла уходит на обогрев стены, а не комнаты.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

  1. Боковое одностороннее подключение.
  2. Нижнее.
  3. Диагональное.

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.


Установка радиаторов

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.

Где установить

Со схемами подключения радиаторов отопления разобрались, но важно еще правильно выбрать место их расположения. Традиционно они размещаются под окнами

Это оправданно с точки зрения теплотехники. В комнатах идет самая большая потеря тепла именно через окна. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения. Аналогично будут действовать радиаторы расположенные вблизи от входных дверей.

Правила установки радиатора под окном

Но устанавливать радиатор тоже нужно правильно, выдерживая рекомендованные расстояния от пола и подоконника. При определении высоты отопительных приборов нужно исходить не только из требуемой мощности, но и из того, как «встанет» батарея такого размера.

Кроме типа подключения радиаторов нужно выбрать место установки

Кроме того стоит учитывать, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также снижаем количество поступающего от них тепла.

Естественная и принудительная циркуляция теплоносителя

Стоит отметить, что метод подводки труб к радиаторам будет зависеть еще и от того, каким образом обеспечивается циркуляция теплоносителя внутри отопительного контура. Различают два вида циркуляции – естественная и принудительная.

Естественная циркуляция жидкости внутри отопительного контура достигается за счет применения физических законов, при этом дополнительное оборудование устанавливать не нужно. Оно возможно только при использовании воды в качестве теплоносителя. Если же применяется любой антифриз, он не сможет свободно циркулировать по трубам.

Отопление с естественной циркуляцией включает котел для подогрева воды, расширительный бак, 2 трубопровода для подачи и обратки, а также радиаторы. В данном случае работающий котел постепенно нагревает воду, которая расширяется и продвигается по стояку, пройдя сквозь все радиаторы в системе. Затем уже остывшая вода самотеком поступает обратно в котел.

Чтобы обеспечить свободное продвижение воды, горизонтальные трубы монтируют с небольшим уклоном к направлению движения теплоносителя. Отопительная система с естественной циркуляцией является саморегулируемой, поскольку количество воды изменяется в зависимости от ее температуры. При нагреве воды увеличивается циркуляционный напор, что обеспечивает равномерный прогрев помещения.

В системах с естественной циркуляцией жидкости можно выполнять монтаж радиатора с нижним подключением при условии двухтрубной подводки, а также использовать схему с верхней разводкой в одно- и двухтрубном контуре. Как правило, данный тип циркуляции осуществляется лишь в небольших домах.

Если площадь дома превышает 100 м2, то способ циркуляции теплоносителя должен быть принудительным. При этом нужно будет установить специальный циркуляционный насос, который обеспечит движение антифриза или воды по контуру. Мощность насоса зависит от размеров дома.

Циркуляционный насос можно монтировать как на подающей, так и на обратной трубе

Очень важно в верхней точке трубопровода установить автоматические спускники или предусмотреть краны Маевского на каждом радиаторе, чтобы удалять воздушные пробки вручную.. Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов. Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов

Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов.

Что такое диагональное подключение радиатора

Как понятно из названия, оно предполагает расположение входа и выхода прибора отопления с разных боков. Чаще всего подача присоединяется с одной стороны вверху, обратка – с другой внизу. Так вся поверхность батареи, панели прогревается максимально равномерно. Можно поменять местами вход и выход, однако это приведёт к падению мощности, теплоотдачи. Второе название разводки – перекрёстная. От нижней она отличается на порядок лучшей производительностью, так как донное подключение радиатора не предполагает столь полного охвата всех секций. По сравнению с боковой она также находится в выигрышной позиции, задействуя всю площадь прибора даже значительной длины.

Наибольшую популярность схема получила в сфере организации индивидуальных систем в частных домах, где зачастую используется самотёчная схема циркуляции теплоносителя. Именно при её реализации диагональное подключение к системе радиаторов отопления проявляет себя максимально полно. Это тип разводки действует на основе естественного физического закона, по которому горячая вода, обладающая большим объёмом, вытесняет холодную. В комплексах с принудительной циркуляцией этот принцип не работает, так как интенсивность, направление движения теплоносителя определяет насос. Из-за этого перекрёстная схема не слишком распространена в квартирах, где давление создаётся искусственно.

Виды систем отопления ↑

При однотрубной системе нагрев радиаторов происходит неравномерно

Прежде чем определить, какое подключение радиаторов отопления лучше, необходимо выбрать вариант монтажа отопительной системы или оценить параметры существующей.Вид системы отопления: одно- или двухтрубная. При однотрубной системе теплоноситель подходит к радиаторам и возвращается по одной и той же трубе. Рекомендуется к монтажу в частном доме небольшой квадратуры, в котором требуется небольшое количество отопительных приборов. Каждый последующий будет получать все менее горячий теплоноситель и дальний радиатор будет отличаться долгим периодом нагрева. Главный недостаток данного варианта – невозможность регулировки температуры нагрева.

Двутрубная система эффективна для домов большой площади или расположенном в нескольких уровнях

При двухтрубной системе монтируется две магистрали, по одной из которых горячая вода заходит в радиатор, а по второй – возвращается. Отличается большими затратами, так как требуется почти в два раза больше труб, но и значительно большей эффективностью. Позволяет доносить горячий теплоноситель к каждому элементу отопления, а также устанавливать запорную и регулируемую фурнитуру. При этом каждый радиатор можно настроить на определенный уровень нагрева, чтобы сделать систему более эффективной. Например, немного приоткрыв кран на первом радиаторе, чуть больше – на втором, а на самом последнем – открыть полностью, можно добиться равномерного обогрева всех комнат в доме. Кроме того, легко можно сменить или демонтировать радиатор. Для этого просто перекрываются на нем краны, а систему сливать не потребуется, она продолжит работать без него.Способ циркуляции. Естественная циркуляция осуществляется за счет разницы температур нагретого теплоносителя и остывшего. Для монтажа требуется использовать трубы большого диаметра, установить расширительный бачок в наивысшей точке, а котел – в самой низшей. Принудительная циркуляция осуществляется посредством насоса, который устанавливается на входе в котел трубы-«обратки». Многие виды котлов имеют встроенный циркуляционный насос. Более эффективным для системы с принудительной циркуляцией будет двутрубный вариант монтажа.

Каждый вид радиаторов имеет свои преимущества

Виды радиаторов. Существует несколько типов приборов, отличающихся по материалу изготовления: алюминиевые, биметаллические, стальные и чугунные. Коме стальных, все они секционные, т.е. можно собрать радиатор с требуемым количеством секций. Отличаются они по скорости нагрева и теплоотдачи. Наибольшей теплоотдачей обладают чугунные радиаторы, способные держать тепло в течение нескольких часов после отключения системы. Алюминиевые отличаются высокой теплопроводностью и скоростью нагрева. Стальные и биметаллические практически аналогичны по показателям с алюминиевыми.
Подробнее о радиаторах отопления вы можете прочесть в следующих статьях:Какие биметаллические радиаторы отопления лучше ставить
