Общие сведения о свайно-винтовом фундаменте
Преимущества строительной технологии:
- это оптимальное решение для возведения объектов на заболоченных, вспучивающихся и неустойчивых грунтах. Нижний сегмент винтовой сваи проникает ниже линии промерзания и укрепляется в стабильных слоях земли, тем самым предотвращается воздействие на деревянные и блочные дома сезонных колебаний грунта;
- строительство практически не имеет сезонных ограничений;
- простота устройства позволяет провести работу собственными силами и применять свой инструментарий;
- по сравнению с другими способами создания фундамента технология привлекает экономичностью;
- фундамент позволяет рационально освоить участки, имеющие неоднородный рельеф, в этом случае легко создать горизонтальную нижнюю обвязку;
- строительство завершается в короткие сроки.

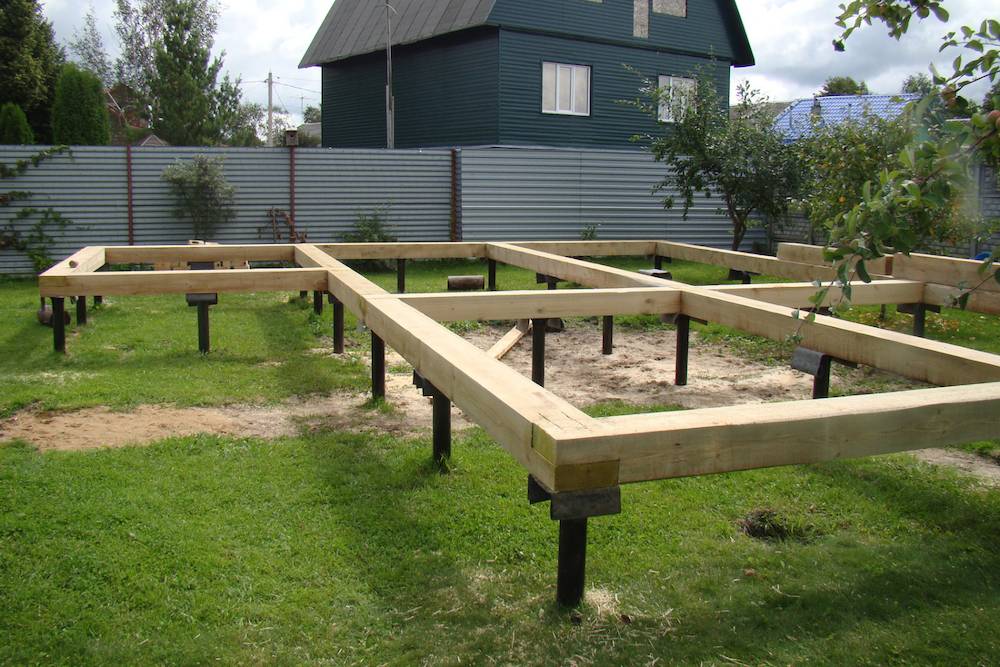

Свайно-винтовой фундамент
Каждая свая имеет диаметр от 10 см, толщина стенок составляет не менее 4 мм, при производстве используется высококачественная сталь. Все параметры опорных элементов рассчитываются в ходе проектирования с учетом преобладающего рельефа и типа почвы, запланированных нагрузок. Сваи дополняются оголовками, предназначенными для фиксации монтажных площадок.
Как рассчитать глубину погружения
Глубина погружения свай определяется исходя их их типа:
- Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
- Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
- Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
- Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.
Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.
Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.
Как минимум, можно воспользоваться онлайн-калькулятором.
Устройство монолитного ж/б фундамента на винтовых сваях
Монолитный фундамент делается для зданий, стены которых планируется выполнить из пенобетонных блоков. Это значительно уменьшает нагрузку от стен сооружения, но увеличивается давление на винтовые сваи от самого фундамента.
Монолитный фундамент напоминает ленточный, но висящий над поверхностью и опирающийся на оголовки. Расчёт выполняется как для железобетонной балки, закреплённой с двух концов
Здесь важно правильно рассчитать геометрические размеры ростверка, необходимое количество и диаметр несущей арматуры
Важно! Проект монолитного железобетонного фундамента выполняйте только в проектных организациях. Технология процесса такая:
Технология процесса такая:
Технология процесса такая:
Внутрь винтовых свай опускается арматура расчётного сечения и количества. Из щитов или досок изготавливается висячая опалубка под ростверк. Внутри монтируется несущая и конструкционная арматура, перевязывается с арматурой в свае.
Производится заливка ростверка и свай одновременно и беспрерывно за один проход бетоном с наполнителем из мелких фракций щебня до проектной отметки
Важно во время заливки в ростверке уплотнять бетон вибратором, а внутри сваи куском арматуры. Остаётся снять опалубку, проверить фундамент на горизонтальность и по диагоналям
Альтернативные способы защиты водопровода от замерзания
Защитить водопровод в частном доме можно не только с помощью тепловой изоляции, но и другими способами. К ним относят:
- подогрев трубы с помощью электрического греющего кабеля;
- создание избыточного давления;
- с помощью воздушной оболочки.
Эти три технологии защиты достаточно широко используются на практике и поэтому заслуживают более подробного рассмотрения.
Использование греющего кабеля
Этот способ предусматривает прямой подогрев трубопровода с помощью специального электрического кабеля. Он может находиться на поверхности трубы или внутри нее. Средняя потребляемая мощность нагрева составляет 20 Вт на погонный метр водопровода, но точная величина определяется способом расположения провода и диаметром трубопровода.
Применение технологии внешнего подогрева позволяет прокладывать водопроводные трубы на глубине менее 1 метр, а также раз и навсегда решить вопрос, чем утеплить трубу водопровода на улице. Однако дополнительный расход электроэнергии в холодное время года заставляет задуматься о целесообразности такого метода.
Хорошим вариантом может быть совместное использование греющего кабеля и тепловой изоляции. В этом случае его располагают под теплоизоляционным слоем вдоль труб по поверхности. Потери тепла будут минимальны и расход электроэнергии значительно уменьшится.
Воздушное утепление
Эта технология защиты от замерзания применяется только при подземной прокладке водопроводов. Суть метода заключается в наличии воздушной прослойки между поверхностью трубопровода и грунтом. Ее создают с помощью надетой сверху пластиковой гофрированной трубы, диаметр которой на 20-25 мм больше диаметра водопровода.
В итоге получается система «труба в трубе» с воздушной прослойкой достаточного размера. Водопроводная вода, имея плюсовую температуру, нагревает воздух и сама себе обеспечивает защиту от замерзания. Однако подобная система требует наличия водоразбора, и если в доме водой не пользуются 3-4 дня, то воздух остынет и изоляционный эффект пропадет. Поэтому для дачи эта технология не подходит.
Создание высокого давления
Данный способ основан на физическом свойстве воды к понижению температуры точки замерзания при повышенном давлении, аналогично свойству закипать при температуре менее 100°C в высокогорье.
Избыточное давление создается при помощи насоса и ресивера. Однако здесь возникают технические затруднения. Дело в том, что водоразборная арматура в доме не рассчитана на работу при высоком давлении воды. Так, например, стандартным давлением для душевого смесителя является величина 0,1 МПа. Поэтому приходится создавать довольно сложную инженерную систему:
- в приямке на устье скважины устанавливается ресивер, в котором с помощью мощного глубинного насоса с обратным клапаном создается высокое давление в водопроводе;
- применяемый материал труб должен выдерживать создаваемую нагрузку;
- внутри здания в теплом помещении устанавливается регулятор давления воды, который обеспечит работу внутренней системы в нормальных условиях эксплуатации;
- после регулятора давления необходима установка предохранительного клапана со сбросом воды в сливной трубопровод в случае поломки клапана.
В результате система получается довольно сложной, а значит уровень ее надежности и безопасной эксплуатации снижается.
Автоматизация контроля работы водопроводов
Сегодня в продаже можно найти разнообразные датчики температур погружного и накладного типа. Установив такие приборы на подземной части водопровода, можно получать своевременную информацию о приближении времени возможной аварийной ситуации. После этого открыть водоразборные краны и прогреть водопровод, поскольку поступающая из скважины вода всегда имеет положительную температуру.
Сигналы от датчиков могут поступать через микропроцессор на звуковой оповещатель, а в более сложных системах присылать сообщения на телефон или электронную почту. При наличии кабеля подогрева можно автоматизировать его включение при достижении критической температуры.
Технология утепления
Процесс утепления фундамента в нашем случае состоит из нескольких основных этапов:
Ниже я подробней расскажу обо всех этих этапах.
Выбор и расчет материалов
Итак, перед тем как утеплить фундамент на винтовых сваях, необходимо определиться с материалами, которые будут для этого использоваться. Прежде всего, конечно же, нужно выбрать утеплитель.
Так как условия эксплуатации будут достаточно неблагоприятными, для этих целей подойдет далеко не каждый теплоизолятор. Оптимальным вариантом являются следующие материалы:
пеноплекс – представляет собой модифицированный пенопласт, который отличается большей прочностью. Цена этого теплоизолятора в среднем составляет около 4500 рублей за кубический метр;
полиуретановая пена – особенностью этого утеплителя является то, что он наносится в виде пены и ложится сплошным слоем. Правда, для нанесения пенополиуретана требуется специальное оборудование, поэтому выполнить работу своими руками не получится;
термопанели – это комбинация облицовочного материала и утеплителя. Стоимость их начинается от 1000 руб. за м2.
Определившись с типом утеплителя, нужно измерить периметр дома и высоту цоколя, что позволит посчитать количество материалов и затраты на их приобретение.
Монтаж каркаса
Вне зависимости от типа утеплителя, перед тем как утеплить свайно — винтовой фундамент, следует выполнить каркас цоколя по периметру дома. Делается это следующим образом:
- прежде всего к сваям нужно приварить металлические планки, расположенные параллельно стенам, к которым впоследствии будут крепиться доски каркаса. На каждом столбе должны располагаться две планки на разной высоте. Если у вас нет сварочного аппарата, нужно пригласить сварщика для выполнения этой работы;
- затем в каждой планке нужно высверлить по два отверстия;
- далее надо прикрепить болтами доски к планкам по периметру дома.
На этом монтаж каркаса завершен.
Утепление
Прежде всего я расскажу как утеплить цоколь пеноплексом. Процесс монтажа утеплителя зависит от дальнейшей отделки цоколя. Поэтому ниже рассмотрим все варианты:
| Тип отделки | Особенности монтажа утеплителя |
| Облицовка кирпичом | В этом случае каркас снаружи обшивается пеноплексом. Закрепить его на досках можно при помощи дюбелей-зонтиков или клея; |
| Облицовка цокольными панелями | Для такой отделки пеноплекс располагают либо с внутренней стороны каркаса, что достаточно сложно, либо между панелями устанавливают вертикальные стойки, к которым впоследствии саморезами крепятся панели. |
| Обшивка ацэидом | В этом случае каркас также всплошную обшивается теплоизолятором, который впоследствии закрывается ацэидом. |
Утепление пенополиуретаном осуществляется еще проще – пена наносится на обрешетку с внутренней стороны. Термопанели же крепятся к обрешетке при помощи дюбелей зонтиков либо специальными крепежами.
Как мы видим, вне зависимости от типа утеплителя, его монтаж осуществляется достаточно просто и быстро.
Облицовка
Сложней всего выполнить облицовку цоколя кирпичом, поэтому прежде всего я расскажу об этой процедуре. Итак, инструкция выглядит следующим образом:
- начинать работу необходимо с выполнения ленточного мелкозаглубленного фундамента. Для этого нужно выкопать траншеи на глубину около 50 см, после чего они армируются и заливаются бетоном. На нашем портале вы найдете детальную информацию о том, как выполняется фундамент;
- когда бетон застынет и наберет прочность, фундамент необходимо гидроизолировать, уложив на него несколько слоев рубероида;
- затем выполняется кирпичная кладка. Следует отметить, что облицовочная кладка требует определенных навыков, поэтому данную работу лучше доверить специалистам.
Единственное, надо знать, что в процессе кладки необходимо выполнить вентиляционные отверстия в цоколе. Кроме того, облицовочную стену надо связать с фундаментом или ростверком. Для этого следует приварить к основанию штыри, которые закладываются между кирпичами.
Монтаж цокольных панелей осуществляется гораздо проще – обшивка крепится к обрешетке при помощи саморезов. После крепления панелей устанавливаются отливы и уголки, что обеспечивает герметичность конструкции и придает цоколю завершенный вид.
Что касается листов ацэида, то они крепятся к обрешетке обычными гвоздями. Поверх такой обшивки можно нанести цементную штукатурку, единственное, в этом случае надо предварительно закрепить металлическую сетку.
Вот, пожалуй, и все секреты теплоизоляции фундамента, которыми я хотел с вами поделиться. После выполнения вышеописанных манипуляций, пола дома на винтовых сваях станет гораздо более теплым.
obustroeno.com
Отделка свайного фундамента цокольным сайдингом – Фундамент своими руками
Свайные фундаменты получили достаточно широкие распространение. Это вызвано низкой стоимостью устройства и возможностью применения даже на слабых грунтах. Но при строительстве возникает проблема: чем закрыть цоколь дома, устроенного на винтовых сваях?
Здания, расположенные на рассматриваемых опорах, имеют проветриваемое подполье. Для обвязки свай предусматривается ростверк. Он соединяет отдельно стоящие элементы в одну систему. Ростверк может быть изготовлен из бетона или металла. При устройстве деревянных или каркасных домов, обвязку делают из дерева.
Облицовка цоколя будет крепиться к сваям или стенам дома. Для ее выполнения потребуется сделать каркас или обрешетку. Удобнее всего изготавливать и крепить деревянные доски. Их сечения будут зависеть от шага свай и массы используемого материала для обшивки.
Существует несколько вариантов решения вопроса, чем закрыть свайный фундамент снаружи. Отделка цоколя дома может быть выполнена из следующих материалов:
Выбор материала зависит от эстетических и экономических соображений.
Важно! Какая бы облицовка цоколя дома не была выбрана, в ней необходимо предусмотреть продухи. Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека
Часто можно услышать о вреде такого газа как радон
Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон
Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон.
Он залегает в земле, но часто поднимается и скапливается в подвалах зданий и подпольях. Постоянное проветривание поможет избежать скопления опасных веществ.
Закрывать на зиму продухи крайне не рекомендуется.
Навесной цоколь
Обустройство цоколя и его отделка обусловлены необходимостью придать дому завершенный, законченный вид.
Цоколь свайного фундамента будет иметь навесной вид, потому что при его обустройстве между сваями возводится мелкозаглубленная лента из металла или бетона – ростверк. Обвязку свай при строительстве деревянного дома делают из дерева.
Обвязку делают из деревянных брусков
Краткая инструкция, как сделать цоколь на свайном фундаменте:
- Площадка возле здания очищается от мусора и растительности.
- Выкапывается траншея по периметру дома с заходом внутренней границы под его стены. Размер траншеи – 50*40 см. Через каждые 2 см дно должно углубляться на 3 см в направлении от стен.
- Производится гидроизоляцию траншеи – геотекстилем, пленкой ПВХ, рубероидом.
- На слой щебня толщиной примерно 10 см укладывается дренаж, в качестве которого может быть использована труба из поливинилхлорида.
- Для промывания системы на поверхность выводятся дренажные колодцы.
- На дренаж засыпается 10 см слой щебня.
- Сверху укладывается подушка из песка толщиной до полуметра. При ее укладке необходимо сделать уклон в сторону от стен дома.
- Выполняется отмостка с уклоном от стен дома из бетона, плитки и брусчатки. Ее назначение – отводить талые и дождевые воды от стен дома.
Отделка навесного цоколя
Чтобы вся конструкция не выделялась из общего дизайна фасада, винтовой фундамент закрывается с помощью различных материалов. Отделка позволит закрыть, облагородить пространство между фундаментом и домом.
Материалы для изоляции
Для утепления водопровода на даче, сделанного своими руками, используют несколько вариантов специальных материалов. Первая разновидность, которую называют «скорлупой для труб», представляет собой оболочку в виде трубы.
Второй разновидностью являются разнообразные утепляющие материалы, изготавливаемые в рулонах различной ширины и длины.
«Скорлупу для труб» изготавливают из пенопласта, экструдированного пенополистирола и пенополиуретана. Она представляет собой изделие в виде полужесткого цилиндра, которое состоит из двух половинок. Оно надевается на трубу, и скрепляется при помощи нахлестов, специального клея, хомутов и фольгированных скотчей.
Обычно длина такой «скорлупы» составляет один метр, но может достигать и два метра. Такие изделия могут выпускаться с дополнительными покрытиями из фольги, стеклопластика или оцинковки. Этот вид утепляющего материала быстро и легко монтируется, а также снимается и заменяется при ремонте. «Скорлупа», покрытая стеклопластиком, может использоваться для всех разновидностей водопроводов или трубопроводов, которые размещаются в грунте, на открытом воздухе и в помещении.
Полезно будет почитать:
Пенопластом называют вспененный пластик в виде мелких белых шариков (известные абсолютно всем), которые при изготовлении «скорлупы» спрессовывают в форму трубы, а затем обрабатывают паром. Интересно, что этот материал почти на 97-98 процентов состоит из воздуха. Достоинствами пенопласта являются легкость, практичность и небольшая стоимость. А к недостаткам можно отнести ломкость и непрочность.
Экструдированный пенополистирол – это разновидность пенопласта, при производстве которого используют давление и высокую температуру. В результате получается более прочный материал, чем пенопласт. Этот материал нравится за устойчивость к воздействию среды (не гниет). Он не впитывает в себя влагу, имеет долгий срок службы, малый вес и удобен при монтаже.
Пенополиуретан представляет собой пенистый материал из пластмассы, состоящий их многочисленных ячеек, заполненных газом
Он привлекает к себе внимание наилучшими шумоизоляционными характеристиками, хорошей механической прочностью, удобством в применении и небольшим весом
Из утепляющих материалов, которые выпускаются в виде рулонов, стоит назвать каменную вату, вспененный полиэтилен и стекловату.
Стекловата – это материал для утепления, состоящий из волокон стекла
Он привлекает внимание своими шумо- и теплоизоляционными характеристиками, долговечностью и ценой. К недостаткам можно отнести то, что при работе со стекловатой нужно обязательно соблюдать технику безопасности, поскольку этот материал колючий
При изоляционных работах органы дыхания и кожу защищают средствами защиты (специальные рабочие костюмы, перчатки и маски).
Каменная или базальтовая вата
Волокна каменной или базальтовой ваты производят из расплавленных горных пород вулканического происхождения, шлаковых и силикатных материалов
Этот утепляющий материал привлекает внимание высокой стойкостью к различным нагрузкам и воздействиям, негорючестью, а также тем, что из него производятся изделия различной формы и плотности
Вспененный полиэтилен получается при обработке обычного полиэтилена высокого давления с использованием пропана и бутана. Он представляет собой эластичный пористый материал, состоящий из большого количества ячеек. Вспененный полиэтилен выделяется среди других утепляющих материалов своей высочайшей устойчивостью к воде, также на него не действуют грибки и бактерии. Он хорошо переносит воздействие нефтяных продуктов, щелочей и кислот.
Важные условия прокладки подземного водопровода
Предпосылки для замерзания воды в трубах возникают еще на стадии монтажа наружного водопровода. Правила строительства прямо указывают, что глубина заложения подземных водопроводных линий должна быть ниже нормативной точки промерзания грунта.
Для нашей северной страны в большинстве регионов эта величина превышает 1,2 метра. Копать такую глубокую траншею обычно не хочется и принимается за истину (надежду), что грунт на такую глубину не промерзает, и в итоге водопровод кладут на глубине в полметра, совершая тем самым грубейшую ошибку. В одну из зим вода в нем обязательно замерзнет. А копать зимой мерзлый грунт… Вывод сделайте сами.
Глубина промерзания по регионам.
Какой сделать цоколь
Декоративные панели под в виде кирпичной кладки (цвет может быть практически любой).
Рассматривать, как утеплить свайно винтовой фундамент будем с возведения цоколя, который является первым барьером для защиты от теплопотерь. Монтаж цоколя осуществляется:
- на ленточный фундамент;
- на обрешетку.
В первом случае необходимо выкопать и залить ленточный фундамент малой углублённости – 20 см хватит вполне. Отступать от края дома или нет – дело сугубо индивидуальное. На фундамент кладется кирпич, допускается укладка на ребро, тут особой жесткости не требуется, так как нагрузки на конструкцию не будет. В кладке нужно предусмотреть окошки для вентиляции и небольшой дверки, через которую можно будет попасть в подполье.
Нельзя забывать про гидроизоляцию между фундаментом и первым рядом блоков. В этом качестве сойдет обычный рубероид. Также в обязательном порядке нужно проложить гидроизоляцию между цоколем и ростверком. Ростверк – это верхняя часть свайного фундамента, которая соединяет столбики и на которую становится сам дом.
Первый способ достаточно трудоемкий, поэтому есть еще один более простой вариант, как утеплить фундамент на винтовых сваях – это монтаж цоколя на обрешетку. Обрешетка делается из:
- металлических направляющих;
- деревянных брусков.
Направляющие крепятся на металлические сваи. Если обрешётка железная, то она просто приваривается к столбикам. Если же в качестве направляющих выступают деревянные бруски, то они крепятся посредством болтов. Варианты крепления деревянной обрешётки:
- к ростверку перпендикулярно земли крепятся деревянные бруски, а на них устанавливаются направляющие. Бруски фиксируются только сверху, а снизу они немного не достают до земли;
- к сваям привариваются уши, к которым крепится деревянная обрешетка.
При монтаже обрешетки для утепления фундамента на винтовых сваях своими руками нужно контролировать степень выноса цоколя с учетом финишной отделки. В качестве обшивки используется ЦСП плита или специальные декоративные панели. Чтобы влага от земли не разрушала отделку под обшивкой нужно вырыть небольшую траншею. Дно траншеи просыпается песком (2–3 см) а затем керамзитом. В конце керамзит закрывается тонким слоем земли, которая должна доходить до цоколя. Зазора оставаться не должно. Сверху любой цоколь закрывается отливом.
Нужно ли утеплять свайный фундамент
Закрепленные декоративные панели на деревянную обрешетку (цоколь, вид изнутри).
Итак, необходимо ли утепление свайно винтового фундамента? Возведение домов на столбиках (современный прототип – это сваи) было единственно правильной технологией в деревянном зодчестве. И сегодня каркасники тоже зачастую ставят на сваи. Преимущество этого метода заключается в дешевизне и скорости монтажа, дом проще поставить на наклонной поверхности. При этом между домом и землей остается незакрытое пространство. В тех местах, где есть риск подтопления – это очень хорошо, но также тот факт, что под полом гуляет ветер, несомненно, приводит к увеличению теплопотерь.
Утепление свайно винтового фундамента не только сокращает теплопотери, а и скрывает сами столбики. С эстетической точки зрения – это очень уместно, ведь многих перспектива жить в «избушке на курьих ножках» отталкивает именно из-за внешней неприглядности такого фундамента. Как утеплить свайный фундамент деревянного дома, не столбики же минватой оборачивать? Естественно, что изначально должен быть возведен цоколь.
Если же его дополнительно утеплить одним из подходящих материалов, то эффект будет значительно лучше, при этом нельзя забывать, что пространство под домом должно проветриваться. В противном случае на деревянных балках начнет разрастаться плесень и со временем древесина сгниет.
Показания и способы утепления
В тех случаях, когда осуществляется заливка железобетонного ростверка, образуется специфическая конструкция, служащая проводником холода в условиях отрицательных температур. Эта зона будет поглощать тепло, в связи с чем возрастут расходы на отопление, поэтому ее нужно утеплять. Присутствие металлического или деревянного ростверка подразумевает образование свободного пространства под полом, уязвимого перед ветрами и морозами. Вместо многослойной изоляции здесь более целесообразно перекрытие цоколя.
Инженерные коммуникации могут быть проложены в подпольном пространстве, и чтобы трубопроводы не промерзали, обязательно нужно предусмотреть теплоизоляцию свайной конструкции. Красивая отделка цоколя улучшит эстетику фасада.
Практикуется 3 метода внедрения утеплителя в цоколь и свайное основание:
- внутренняя теплозащита,
- наружная теплозащита,
- укрепление пола первого жилого этажа.
Любой из них осуществляется только после обустройства кирпичного либо фальш-цоколя и может быть выполнен с использованием разных материалов.
Гидроизоляция фундамента своими руками+видео
Рассмотрим на примере обмазочной технологии вертикальную гидроизоляцию.
Материалы
Применяют несколько видов материалов, компоненты которых имеют следующие назначения:
Битум создаёт покрытие, которое не пропускает влагу. Пластичность невысока. Битум входит в состав эмульсий, расплавов и растворов.
Каучук делает мастику пластичной, с хорошей адгезией и устойчивостью к появлению трещин.
Полимерные наполнители ответственны за адгезию и повышают механическую стойкость.
Растворители служат для начальной гидроизоляции мембранных плёнок.
Процесс гидроизоляции
Процедура проходит поэтапно.
Шаг 1. Готовят поверхность зачищением от любых загрязнений. Внешние острые углы скругляют до радиуса около 3 см болгаркой, в противном случае в дальнейшем будет нарушена целостность покрытия гидроизолянта. На внутренних углах выполняют галтели треугольного сечения.
Битумные мастики требуют соответственные им праймеры.
Шаг 2. Первый слой под битумной мастикой — битумный лак. Его наносят кистью или напыляют. Остаётся дождаться, пока он высохнет.
Шаг 3. Мастика подготавливается к работе соответственно инструкции.
Шаг 4. В работе пользуются широкой кистью или валиком. Нанесение мастики должно быть целостным, с тщательным промазываем углов.
Мазки наносят только вертикальными движениями, обязательно без пропусков.
Шаг 5. Когда мастика высыхает, можно начать утеплять фундамент или выполнить обратную засыпку песком.
Укладка труб ниже глубины промерзания
Этот метод целесообразно использовать, если зимой грунт промерзает не глубже, чем на 170 см. От колодца или скважины копается траншея, дно которой на 10-20 см ниже этой величины. На дно подсыпается песок (10-15 см) трубы укладывают в защитном кожухе (гофрированном рукаве), потом засыпаются землей.
Чтобы не пришлось водопровод на улице утеплять в морозы, Сделать это лучше заранее
Это самый простой способ сделать зимний водопровод на даче, но он — не самый лучший, хоть и самый дешевый. Его главный недостаток — при необходимости ремонта придется снова копать, причем на всю глубину. А так как определить место течи при таком способе прокладки водопровода сложно, работы будет много.
Чтобы ремонтов было как можно меньше, мест соединения труб должно быть как можно меньше. В идеале их не должно быть совсем. Если расстояние от источника воды до дачи больше, делайте соединения тщательно, добиваясь идеальной герметичности. Именно стыки текут чаще всего.
Выбор материала для труб в этом случае — не самая простая задача. С одной стороны сверху давит солидная масса, потому нужен прочный материал, а это — сталь. Но сталь, уложенная в земле, будет активно корродировать, особенно если грунтовые воды высоко. Решить проблему можно хорошо загрунтовав и прокрасив всю поверхность труб. Причем желательно использовать толстостенные — их на дольше хватит.
Второй вариант — полимерные или металло-полимерные трубы. Они не подвержены коррозии, но их нужно защищать от давления — укладывать в защитный гофрированный рукав.
Даже если канаву выкопали ниже уровня промерзания, лучше трубы все-таки утеплить
Еще один момент. Глубина промерзания грунта в регионе определяется за последние 10 лет — высчитываются средние ее показатели. Но во-первых, периодически случаются очень холодные и малоснежные зимы, и грунт промерзает глубже. Во-вторых, эта величина — средняя по региону и никак не учитывает условия участка. Возможно, именно на вашем кусочке промерзание может быть больше. Все это говорится к тому, что при укладке труб их лучше все-таки еще и утеплить, уложить сверху листы пенопласта или пенополистирола, как на фото справа, или уложить в теплоизоляцию, как слева.
Возможно, вам будет интересно прочесть «Как сделать автополив«.
Утепление системы подведения воды в дом своими руками
Одна из основных проблем, с которыми сталкиваются владельцы частных домов или дачных участков в зимнее время, – это промерзание водопровода и, как следствие, невозможность пользоваться водой. Кроме того, возникает опасность разрыва труб, когда лед в них начнет оттаивать.
Лучший способ решения этой проблемы – утепление водопровода путем закладки труб, подающих воду в дом, на глубине ниже зоны промерзания грунта. Но как утеплить своими руками канализационную систему, когда нет возможности закопать трубы глубоко в землю? Поговорим об этом более подробно.
Утепление системы подачи воды в дом: альтернативные подходы
Создайте в трубах, обеспечивающих ввод воды в помещение, высокое давление. Как известно, вода, находясь под давлением, не замерзает при понижении температуры. В связи с этим рекомендуется дополнить систему ресивером – прибором, поддерживающим в водопроводных трубах постоянное давление.
Перед отъездом с дачного участка следует включить ресивер и установить давление на уровне 3 атмосфер. Этого будет достаточно, чтобы содержимое труб не промерзло. В новом сезоне необходимо будет стравить часть давления, и система подачи воды придет в норму.
Используя этот метод, обращайте особое внимание на равномерность давления во всей системе, а также убедитесь, что трубы имеют необходимый запас прочности, чтобы выдержать повышение давления без разрывов и прочих повреждений
Подогрев труб
Оборудуйте подогрев труб, обеспечивающих дом водой, при помощи электропровода. Чтобы утеплить водопровод таким образом, необходимо обвить проблемные участки труб электрическим кабелем и подключить его к электросети. Под напряжением кабель будет нагреваться, греть трубу, а значит, и вода внутри нее не замерзнет.
Основные нюансы данного метода утепления ввода воды – увеличение затрат электроэнергии и невозможность обогрева труб в случае отсутствия напряжения в сети.
Говоря о первом «но», следует отметить, что переплата за электроэнергию будет гораздо менее существенной, чем трудоемкость процесса разморозки обледеневшего водопровода.
Решением второй проблемы может стать покупка автономного генератора.
Изоляция
Утеплите трубы, подающие воду в дом, воздухом. Когда водопроводные трубы углублены в грунт, на них действуют разные температуры: сверху – холодный воздух, проникающий в толщу почвы с ее поверхности, снизу – тепло из глубины грунта.
Если утеплить трубопровод со всех сторон, то он будет изолирован не только от холода, но и от тепла, поэтому более подходящим вариантом в этом случае будет утепление кожухом в виде зонтика, чтобы тепло, поступающее снизу, естественным образом подогревало трубу.
Труба в трубе
Используйте метод «труба в трубе». Чтобы утеплить таким образом, следует поместить водопроводные трубы внутрь других, больших по диаметру труб, а пустоты заполнить керамзитом, пенопластом, минеральной ватой, монтажной пеной или другим теплоизолятором.
В пространство между трубами можно также закачать горячий воздух. При таком методе оборудования водопровода ваши финансовые затраты не слишком увеличатся, так как полипропиленовые трубы стоят недорого. Трубу в трубе укладывают непосредственно в грунт или в специально подготовленный лоток из кирпича (если грунт сыпучий или излишне влажный).
Какие материалы лучше использовать для утепления системы подачи воды
Утеплить водопроводные трубы можно различными средствами, но первые обязательно должны соответствовать следующим требованиям:
быть долговечными в эксплуатации, то есть обеспечивать надежную защиту системы ввода воды в помещение без необходимости частого ремонта;
быть простыми в использовании, что особенно важно для тех, кто проводит утепление своими руками и хочет знать наверняка, что система ввода воды в дом будет функционировать стабильно и бесперебойно;
быть влагонепроницаемыми, так как намокший утеплитель неспособен полноценно выполнять свои функции;
обладать низкой теплопроводностью;
быть износостойкими, особенно в отношении агрессивных факторов среды.
Далее речь пойдет о материалах, наиболее востребованных на рынке теплоизоляционных товаров.
Базальтовое волокно
Базальтовое волокно поставляется в виде цилиндров. Такую теплоизоляцию легко монтировать и можно укладывать непосредственно в грунт. Защитный покров базальтового волокна – это фольгоизол, рубероид или пергамин. Единственный минус этого материала – его высокая стоимость.
