Выбор бака для системы водоснабжения

Виды баков

Расширительные баки бывают двух видов – закрытые и открытые. Отличаются друг от друга они особенностями конструкции.

Таблица. Виды расширительных баков.

ТипОписание
Закрытый или мембранныйЭто бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности.
ОткрытыйТакой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре.

Принцип работы закрытого расширительного бака

Мембранные баки, в свою очередь, делятся на два типа – со сменной диафрагмой и со стационарной. Сменная мембрана говорит сама за себя – при необходимости ее можно легко поменять, вынув через фланец, закрепленный при помощи нескольких болтов. Расширительный бак такого типа служит максимально долго, а по форме корпуса бывает как вертикальный, так и горизонтальный, что обеспечивает возможность подбора емкости под определенное помещение.

Расширительный бак мембранного типа

В емкостях со стационарной мембраной заменить эту деталь не получится – она плотно крепится к стенкам корпуса. В случае выхода агрегата из строя его меняют полностью. Кстати, вода в такой установке, в отличие от предыдущего типа, контактирует с металлом бака, вследствие чего на его внутренней поверхности возникает процесс коррозии. Установка также бывает как вертикально, так и горизонтально ориентированной.

Размеры расширительных баков

Баки расширительные бывают не только навесные, но и напольные. Могут иметь и плоскую форму, отличаются цветом: синие предназначены для холодной воды, красные – для горячей.

Как не ошибиться с выбором прибора?

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:

  • количество жильцов дома пользующихся автономной системой подачи воды;
  • количество точек водозабора, которые помимо душа или крана в умывальнике включают в себя посудомоечную или стиральную машину и другие приборы, используемые в быту;
  • возможность одновременного использования водных ресурсов несколькими потребителями;
  • предельные показатели количества запусков и остановок электрического насоса в течение одного часа.

По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:

  • если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
  • если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
  • если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.

Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.

Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться, а домовладелец будет тратить деньги на его ремонт

Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством

Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом

Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.

Монтаж теплоаккумулятора

Усовершенствование работы отопления дополнительными устройствами своими руками сделает необходимым проведение следующих работ:

Сделать подробную схему

Разрабатывая чертеж, нужно принимать во внимание, где находится аккумулятор отопления, изоляционный слой, высоту аккумуляторной емкости, наличие дренажа для водоотведения – факторы уменьшения теплопотери; Встроить в систему коллектор-распределитель, проследив правильность подсоединения различных систем; Соединив детали трубопровода, проверить герметичность соединений; Подключить аккумулирующий бак; Подключить циркуляционный насос; После завершения сборочных работ своими руками, провести тест-контроль герметичности и правильности соединений

Популярные производители баков

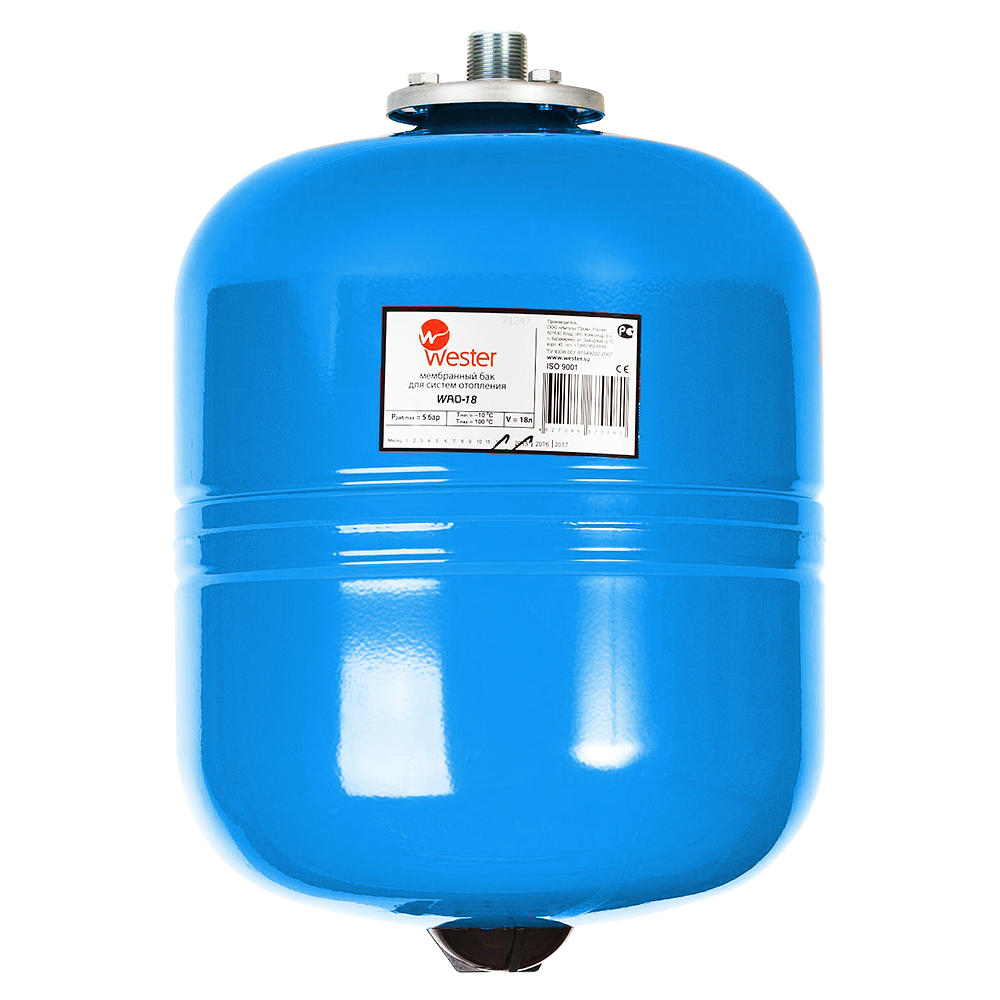

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации. Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

  1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
  2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
  3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
  4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
  5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
  6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
  7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
  8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
  9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

МаркаСтоимость, рубли
Объем, л8121824355080100150200300500
Wester7908609001 0001 6501 9002 5003 5005 2009 50011 50018 100
Объем, л8121825336080100140200300500
Reflex1 5201 6001 9802 3003 0704 9005 9006 7009 06010 86015 00023 000
Объем, л8121825355080105150200250500
Zilmet CAL-PRO1 1701 2301 3001 6302 1003 1004 2006 1007 6009 48012 20022 200

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Выбор оборудования

В первую очередь учитывается объем теплоносителя для системы отопления. Если подбор выполнен некорректно и объема не хватит, то появятся трещины и протечки воды в местах соединений.

Кроме этого, может произойти падение давления ниже безопасного минимума. Это приведет к завоздушиванию внутренней полости резервуара, тогда потребуется срочный ремонт. Поэтому совершать подбор модели лучше на основании характеристик, которые содержит сопроводительная инструкция.

Величина начального давления в расширительном баке, подключенном к холодной теплосети, должна совпадать со статическим давлением системы. Допустимое расхождение показателей может составлять + 30–50 кПа.

Данная таблица поможет вам вычислить нужный объем бака.

Бак должен иметь объем не менее 10-12% от суммарного объема сети теплоснабжения, в которой он используется. Это исключит возможный выход из строя как самого резервуара, так и всей теплосети в целом во время скачка давления.

При выборе подходящей модели следует также учитывать максимально допустимое давление, при котором устройство может функционировать.

Мембранные баки защищают систему теплоснабжения от чрезмерного повышения температуры и регулируют уровень давления в ней. Поэтому такие устройства оснащаются независимыми датчиками температуры и давления.

Как работает и как устроен расширительный бак (вне зависимости от того, каков объем специальной емкости — 100, 200 литров или менее)?

Основная функция этого устройства заключается в поддержании давления в системе, осуществляющей подачу воды для частного дома или дачи. В большинстве случаев для водоснабжения применяются закрытые устройства мембранного типа. Расширительный бак для водоснабжения подобного типа — Это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, разделяет расширительный (накопительный) бак, вне зависимости от того, каков объем — 100 литров или менее, на две полости — одна из них будет заполнена водой, а вторая — воздухом. После того, как будет выполнен запуск системы, электронасос наполнит первую камеру. Естественно, что объем камеры, в которой будет находиться воздух, станет меньше. Согласно законам физики, при снижении величины объема воздуха в баке (опять же, вне зависимости от того, объем емкости будет 100 литров или же меньше) давление будет повышаться.

Устройство расширительного бака для холодной воды

При достижении давлением определенной отметки с последующим повышением, насос выключается в автоматическом режиме. Повторная его активация возможна только лишь в том случае, если давление опустится ниже установленного значения. Как следствие, вода станет поступать из водяной камеры бака (отдельной емкости). Подобный механизм действия (его постоянные повторения) автоматизированы. Показатель давления контролируется специальным манометром, который установлен на устройстве. Возможно изменение первичных настроек.

Основные функции вмонтированного в автономную систему водоснабжения расширительного бака (как специальной емкости) заключаются в следующем.

Установленный в системе или дачи мембранный расширительный бак (специальная емкость) выполняет сразу несколько функций:

  1. Обеспечение стабильного давления в том случае, если в определенный момент насос не функционирует.
  2. Емкость осуществляет протекцию системы водоснабжения честного дома или дачи от вероятного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или в том случае, если же в трубопровод попадает воздух.
  3. Сбережение под давлением незначительного (но строго определенного) количества воды (то есть, это устройство, по факту — ).
  4. Максимальное снижение износа системы водоснабжения частного дома.
  5. Применение расширительного бака позволяет не использовать насос, а воспользоваться жидкостью из резерва.
  6. Одно из наиболее важных предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных емкостях) заключается в том, чтобы обеспечивалась подача максимально чистой воды жителям частного дома.

Как устройство работает

Для установки качественных устройств водоснабжения предусматривается наличие и использование расширительных бачков закрытого типа (мембранного). Внешне напоминает полностью герметичную емкость, в которой находится воздушный и водяной порожек, который разделен между собой мембраной. В камере находится воздух, который поддерживается под определенным давлением, который способен дать оптимальный подпор жидкости.

Функции и устройство

Расширительный бачок закрытого типа используется для поддержания оптимального давления внутри системы, способствующий подаче воды. Для частного водоснабжения рекомендуется использовать бачки закрытого типа. Представляют собой емкости полностью герметичного типа, внутри которых устанавливается ограничительная мембрана. Она условно делит резервуар на две части – водную и воздушную. При помощи электрического насоса наполняется жидкостью первая, при этом объем жидкости в емкости будет зависеть от внутреннего давления.

В тот момент, когда показатель достигнет установленной отметки, насосы автоматически отключатся. Включение произойдет тогда, когда давление станет ниже установленной отметки. В этот же момент жидкость начнет поступать из камеры емкости бака. Цикличность выключений и включений настраивается автоматически, это позволяет продлить срок службы устройства. Установленный манометр позволит проверить уровень давления в любое время. Монтаж производится на поверхности оборудования. Он также настраивается исходя из предпочитаемого диапазона рабочего давления.

Мембранный бак одновременно будет выполнять такие важные функции:

  • защита от преждевременного износа и возможной механической поломки;
  • определенное количество жидкости будет сохранено под рабочим давлением;
  • помогает избежать возможного гидравлического удара, который может быть вызван скачком напряжения в сети или завоздушенностью системы;
  • способствует поддержанию оптимального уровня давление при аварийном прекращении работы насоса.

Если уровень водопотребления не существенен, то включения насоса можно избежать. При этом уровень потребления будет перекрываться только тем объемом, который находится в бачке. Использование подобных устройств имеет ряд существенных преимуществ. Примером может служить низкий процент вероятности загрязнения воды, которая находится внутри устройства. Они практичны, легко устанавливаются и полностью герметичны, что позволяет избежать попадания мусора извне. При этом не следует избегать соблюдения самых обычных правил безопасности. Возможна и самостоятельная установка, но рекомендуется отдать предпочтение подобной работе профессионалу.

Виды мембранных баков

Расширительный бак с несъемной мембраной

На первый взгляд конструкция устройства довольно проста. Однако для различных систем нагрева со специфическими техническими характеристиками следует подбирать правильную модель мембранного расширительного бака для отопления. Рассмотрим наиболее популярные модели, которые можно устанавливать как в бытовой, так и в промышленной системе.

Фиксированный бак

Их особенностью является то, что мембранный бак для отопления по инструкции не разборной. т.е. эластичная мембрана не может быть демонтирована и заменена на новую. Несмотря на такой, казалось бы недостаток, эти модели имеют одно существенное преимущество — доступную стоимость. Именно поэтому они устанавливаются для небольших систем отопления с относительно стабильным давлением в трубах. Зачастую расчет мембранного бака для отопления подразумевает неизменный показатель давления в воздушной камере, который производитель указывает дополнительно. Но если есть вероятность превышения критического показателя расширения теплоносителя — необходимо устанавливать другой тип конструкции.

Фланцевые со сменной мембраной

Расширительный бак со сменной мембраной

Для установки новой мембраны в конструкции предусмотрен фланец, на которой она монтируется. Таким образом можно регулировать объем мембранного бака для отопления, устанавливать эластичные примочки с различными показателями упругости. Подобные модели монтируются для систем отопления с большой вероятностью превышения давления в трубах. В первую очередь это относится к твердотопливным котлам, где невозможна оперативная регулировка уровня нагрева воды. Баки могут изготавливаться горизонтального и вертикального типа. Для замены мембраны необходимо снять фланец, демонтировать старую и на ее место установить новую. Наиболее популярным производителем подобных моделей является компания Wester, мембранный бак для отопления, который можно встретить и в небольшом частном доме, и в системе нагрева производственного цеха.

Полезный объем мембранного отопительного бака зависит от его формы. Для больших систем лучше всего выбирать цилиндрические конструкции, а плоские модели будут оптимальны для отопления с малой протяженностью труб.

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома
