Зачем утеплять дымоходную трубу, насколько это необходимо?

Чем утеплить дымоходную трубу на улице — Трубы и сантехника

При проектировании системы отопления в частном доме может возникнуть такая потребность, как утепление дымохода. Оно необходимо для предотвращения выпадения конденсата, который приводит к повреждению труб и нарушению режима эксплуатации здания.

Утепление кирпичного дымохода

Существует два способа выполнения работы по защите трубы от промерзания и выпадения конденсата:

Чтобы защитить трубы своими руками первым способом, потребуется выполнить действия в следующем порядке:

  1. Фиксация арматурной сетки на поверхность стены. Перед этим конструкция очищается от пыли и грязи.
  2. Приготовление штукатурного раствора. Для этого смешивают известь, цемент и шлак с добавлением воды. Возможно применение современной «теплой» штукатурки, которая имеет хорошие теплоизоляционные характеристики.
  3. Нанесение раствора на поверхность. Толщина одного слоя составляет 20–30 мм. При необходимости состав наносится в несколько слоев. Каждый последующий укладывается после высыхания предыдущего. Самый последний слой штукатурного раствора выравнивают и затирают.
  4. После высыхания штукатурки поверхность проверяют на наличие трещин и неровностей. При необходимости их устраняют. Работа завершается окраской трубы известковой или меловой краской для защиты штукатурного слоя от негативных воздействий окружающей среды.

Нанесение штукатурного слоя

Этот способ малоэффективен.

Более надежно защитит трубу от холода минеральная вата. Если вы хотите все сделать своими руками, придерживайтесь следующей схемы:

  1. Производится очистка поверхности от загрязнений и отложений. Осмотр на наличие неровностей и устранение их при необходимости.
  2. Сбор каркаса, по которому будет смонтирован утеплитель. Обрешетка состоит из металлических направляющих профилей, которые закрепляются дюбелями. Шаг между направляющими подбирается так, чтобы было удобно укладывать утеплитель.
  3. Нельзя допускать появления зазоров и щелей. Они приведут к тепловым потерям и возникновениям мостиков холода.
  4. Закрепление пароизоляции с нахлестом 15–20 см. Места стыков проклеиваются строительным скотчем.
  5. Облицовка трубы выполняет декоративную и защитную функцию. При выполнении работ своими руками на холодном чердаке можно использовать листы гипсокартона.

Теплоизоляция с помощью минваты

Утепление труб из нержавейки и асбеста

Элементы, защищенные по такой технологии, состоят из внутреннего трубопровода, заключенного в кожух из утеплителя, и дополнительной защитной трубы. Внешний кожух изготавливается из оцинкованной стали.

При проведении работ важно соблюдать следующие требования:

  • при утеплении дымохода из нержавейки, расположенного снаружи, толщина теплоизоляции должна составлять не более 100 мм;
  • для участков, расположенных внутри здания максимальная толщина теплоизоляции – 40 мм.

Временная теплоизоляция

Работу по утеплению дымоходных труб из асбестобетона можно выполнить простейшим способом, который не требует серьезных трудовых затрат. Такой вариант подойдет в качестве временных мер по защите дымохода от холода и выпадения конденсата, т.к. он недолговечный. Работу делают следующим образом:

  • подготавливают минеральную вату в рулонах;
  • обматывают тубу этим материалом (при необходимости в несколько слоев – зависит от требуемой толщины теплоизоляции);
  • стягивают и закрепляют материал скобами.

Способ подойдет только для применения в условиях холодного чердака. Материал без защитного слоя не сможет работать в наружных условиях, поскольку не устойчив к влаге и негативным воздействиям среды.

Чтобы выполнить полноценное утепление, потребуется провести следующий комплекс мероприятий:

Теплоизоляция стальной трубы

Чем утеплить трубу дымохода металлическую своими руками?

Для того, чтобы утеплить дымоходную трубу, выполненную из металла, применяется материал, который по своей конструкции представляет собой пару труб с разными диаметрами, вмонтированными одна в другую.

На промежуток между трубами укладываются такие утеплители, как минеральная или бальзатовая вата

Важно выбрать верную толщину материала. Для той внутренней части трубы, которая проходит по чердачному помещению, толщина утепления должна составлять 50 мм, а для того участка, который находится выше кровли, — 70 мм

Утепляя трубу таким способом, вы решите сразу две задачи: вы произведете утепление вытяжки до необходимого состояния, а также защитите конструкцию от случайного возгорания.

Базальтовая вата для дымоходных труб

Особенности установки

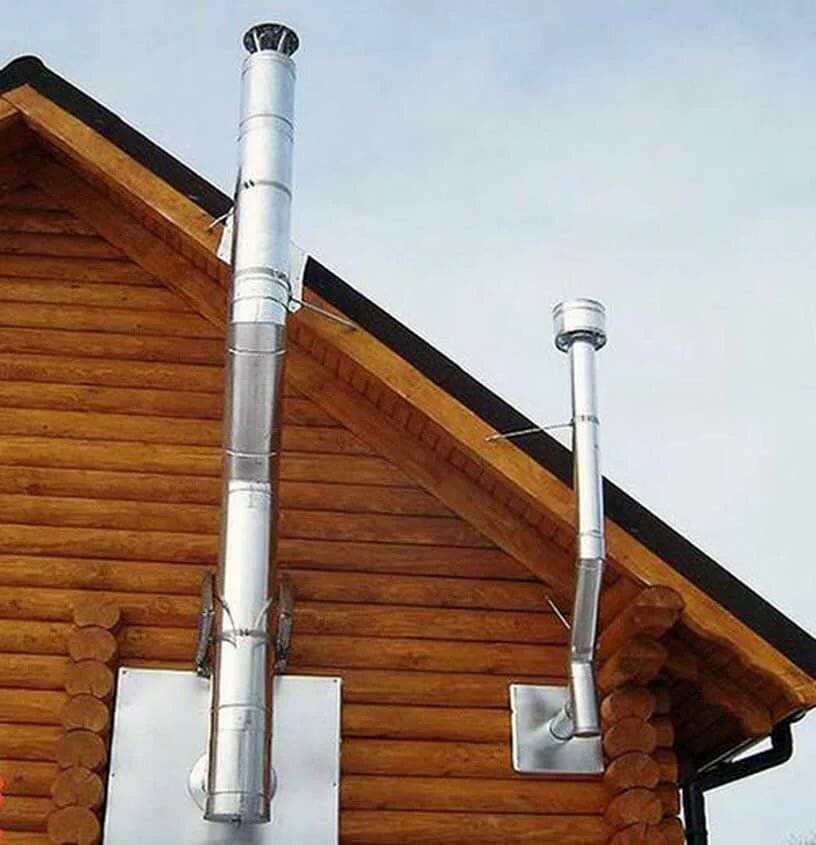

Возведение дымохода из стальных оцинкованных труб выполняется просто и быстро, необходимо только учесть некоторые особенности монтажа:

  1. Сборка начинается снизу, с подключения к патрубку отопительного агрегата. При этом для первого участка дымоотвода всегда используется одностенная труба без утепления. В противном случае утеплитель будет постепенно тлеть, так как по этому участку проходит дым наибольшей температуры.
  2. Элементы соединяются раструбным способом таким образом, чтобы не появлялось препятствий для отведения дыма и стекания конденсата. В доме каждая последующая труба надевается на предыдущую, на улице наоборот – верхняя труба вставляется в нижнюю.
  3. Для проведения дымохода из стали через стену, перекрытия и кровлю отверстие в препятствии вырезают с запасом, чтобы предотвратить возгорание. Отверстие в негорючей кровле вырезается с зазором минимум в 13 см, в стенах и перекрытиях – минимум 20 см для двухконтурной трубы и не менее 100 см для одноконтурной. Отверстие заполняется теплоизоляцией и закрывается листовой сталью, а на кровле – специальным кровельным элементом.
  4. При соединении одно– и двухконтурной трубы оставшийся открытым утеплитель закрывается заглушкой.
  5. Места стыков для дополнительной герметизации промазывают термостойким клеем и стягивают хомутами.
  6. Количество углов и протяженность горизонтальных участков должны быть минимальными.
  7. Если необходимо выполнить поворот под прямым углом, используют два фасонных элемента с углом в 45 градусов.
  8. Через каждые полтора-два метра длины дымохода его фиксируют к стене, перекрытию или стропильной системе при помощи кронштейнов.
  9. Углы конструкции оснащают тройниками с чашей-капельником и ревизионным окном для очистки трубы и удаления конденсата.
  10. Общая высота трубы должна быть не менее 5 метров для обеспечения тяги. Верхняя точка дымохода должна возвышаться над кровлей и рядом стоящими строениями. Высота над плоской кровлей – от 2 м, над скатной – зависит от расстояния до конька по горизонтали: вблизи конька – от 0,5 м, на расстоянии от 1,5 до 3 м – не ниже конька, на большем расстоянии – верхняя точка на 10 градусов ниже конька.
  11. Навершие трубы оснащают зонтиком, дефлектором или дымососом для защиты от мусора и осадков и улучшения тяги.
  12. Чтобы продлить срок службы оцинкованного дымоотвода, его внешнюю поверхность можно окрашивать краской для кровельного железа.

Плюсы сэндвич дымоходов

Дымоходы сэндвич обладают рядом неоспоримых преимуществ:

  • Цена дымоходов сэндвич остается на доступном уровне и гораздо ниже аналогов со схожими характеристиками;
  • Благодаря минимальному весу изделий, их установка не требует лишних усилий;
  • Монтаж конструкции выполняется без необходимости применения сложного оборудования. Все необходимые крепежные элементы можно приобрести в нашем магазине;
  • Секционный монтаж не предусматривает сложных операций, требующих профессиональных навыков;
  • Особенности материала и конструкция дымохода обеспечивает защиту отверстия от конденсата, накопления сажи и перегрева;
  • Теплоизолирующий материал сохраняет тепло внутри системы, позволяя сэкономить на отоплении;
  • Сэндвич дымоходы позволяют значительно сэкономить свободное пространство на построении системы вентиляции;
  • В процессе работы трубы круглого сечения с утепляющим материалом практически не издают шума.

Какой материал выбрать?

Для того, чтобы изолировать стальную трубу газохода нужно учесть, что температура ее нагревания может достичь трехсот и более градусов. Для этого нужно применять материал, который полностью лишен горючести. Для этой цели, как правило, используют минеральную вату, шлакобетонные плиты или иные аналоги. Кроме того, процесс изоляции может быть осуществлен посредством использования штукатурного раствора.

Важно, чтобы вес утепляющего материала был сопоставим с выдерживающей способностью крыши. Поскольку слишком тяжелые элементы могут повредить ее

Большинство специалистов отдает предпочтение минеральной вате. Она обладает небольшим весом, и поэтому идеально подходит для решения данной задачи.

Также можно приобрести специальные цилиндрические утеплители. Они создают достаточный уровень защиты дымохода. Поскольку в их конструкции имеется защитный слой фольги. Размеры рассматриваемых изделий бывают разными. Поэтому вы сможете легко подобрать вариант для трубы необходимого диаметра.

Каркас — универсальный вариант

Существует еще один ответ на вопрос, как и чем утеплить асбестовую трубу дымохода, или металлическую конструкцию

Этот способ хорош тем, что для него совсем неважно, какое сечение у дымохода. Он подойдет для круглых, квадратных или прямоугольных каналов. В этом случае используют удобный каркасный короб

Работы выполняют в такой последовательности:

В этом случае используют удобный каркасный короб. Работы выполняют в такой последовательности:

  1. От периметра дымохода отступают на 100 мм, чертят прямоугольник или квадрат. Затем из металлопрофиля либо бруса с помощью саморезов (гвоздей) собирают невысокий каркас.
  2. Его обшивают любым имеющимся материалом. Пространство между дымоходной трубой и каркасом заполняют керамзитом, песком либо рулонным утеплителем. Снаружи конструкцию закрывают панелями из асбеста. Их толщина — 10-12 мм.

Последний этап — обеспечение герметичности: это обработка все стыков и верха короба с утеплителем жаропрочной штукатуркой. Альтернатива — облицовка кирпичом.

Утепление своими руками — порядок действий

Перед тем как приступить к устройству теплоизоляции, подготовьте всё необходимое для работы. Очистите трубу от пыли, заделайте трещины и сколы

Важно, чтобы поверхность была сухой, иначе качество теплоизоляции снизится

Оштукатуривание

Смесь перемешивается с водой при помощи строительного миксера в пропорциях, указанных производителем. Правильнее сначала налить в ёмкость воду, а затем добавлять сухую смесь. Шпателем или мастерком раствор наносится пятнами по всей поверхности трубы и разравнивается.
Труба обтягивается армирующей сеткой по пятнам раствора, которые закрепят её на поверхности. Сетка необходима для укрепления штукатурного слоя, она играет роль каркаса. Поверх армирующей сетки накладывается первый слой штукатурки

Важно, чтобы он покрыл всю поверхность без пропусков. Штукатурка разравнивается и оставляется для просушки

После этого накладывается ещё несколько слоёв, каждый из которых нужно просушить. Для хорошей теплоизоляции понадобится 3–5 слоёв. После просушки последнего слоя труба для эстетичности окрашивается в цвет крыши.

Видео: штукатурка и утепление дымохода

Гильзирование или сэндвич-дымоход

  1. Для этого понадобится стальная или оцинкованная труба, диаметром больше дымохода на 6—10 см и минеральная или базальтовая вата.
  2. Дымоход обматывается слоем изоляционного материала. Толщина слоя должна быть не менее 5 см, обмотка производится внахлёст.
  3. Слой ваты фиксируется витками проволоки или фольгированным скотчем.
  4. Поверх утеплителя надевается защитный кожух. Гильзу из тонкого металла рекомендуется закрепить адгезивной лентой и стягивающими ремнями.
  5. Между верхней кромкой защитного кожуха и утеплителем оставляется зазор, который заполняется цементным раствором для защиты ваты от влаги.

Гильзирование кирпичного дымохода

Описанный выше способ подходит для металлических и асбестовых дымоходов, кирпичный потребует больших усилий и времени.

  1. Маты утеплителя нарезаются в размер стен дымохода и крепятся к ним при помощи вязальной проволоки или скотча. В некоторых случаях может понадобиться обрешётка.
  2. Снаружи дымоход обкладывается кирпичом, шлакобетонными блоками, обшивается металлическим сайдингом или асбестобетонными плитами.

Утепление сыпучими материалами

  1. Вокруг дымоотвода сооружается кожух. В зависимости от материала он может быть круглого или прямоугольного сечения.
  2. Зазор между кожухом и трубой заполняется песком, керамзитом или битым кирпичом.
  3. Сверху заливается цементный раствор для предотвращения попадания внутрь влаги.

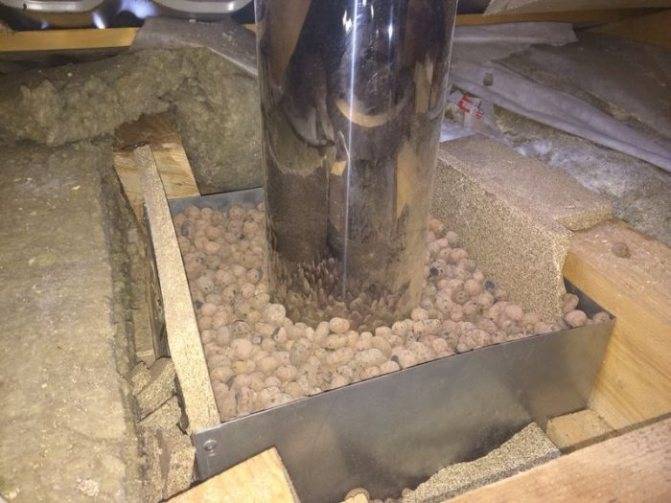

Для утепления керамзитом и другими сыпучими материалами необходим кожух

Такие несложные работы не только уберегут дымоход от разрушения и продлят срок его эксплуатации, но и помогут существенно сэкономить за счёт минимизации потери тепла.

Утепление дымохода своими руками

Перед утеплением проводится очистка дымохода с внутренней и внешней стороны

Заниматься мероприятиями по теплоизоляции дымохода рекомендуется в теплое время года, во время сухой и безветренной погоды. Такие условия необходимы, чтобы свести к минимуму вероятность получения травмы.

Для работы потребуются такие инструменты, приспособления и материалы:

  • перфоратор, шуруповерт;
  • уровень, рулетка;
  • молоток, ножовка по металлу, заклепочник;
  • мастерок, шпатель, малярная кисть;
  • страховочное снаряжение, монтажная каска, защитные очки и перчатки, марлевая повязка или респиратор;
  • ерш трубочиста.

Список может быть больше или меньше, в зависимости от материала дымохода и выбранной технологии.

Металл рекомендуется обработать средствами от коррозии

Процесс утепления состоит из следующих этапов:

  1. Проектирование. Составляется подробная схема с указанием всех расстояний, деталей, способов крепежа и соединений. На основании чертежа делается расчет строительных материалов, также намечается пошаговый план проведения работ.
  2. Подготовительная фаза. Оборудуется рабочее место, проверяется наличие и исправность оборудования, проверяется состояние страховочного инвентаря.
  3. Очистка дымохода от загрязнений и сажи. Сначала нужно прочистить канал от копоти. После утепления температура в трубе повысится, что может привести к возгоранию и пожару. Затем следует очистить внешнюю поверхность от неустойчивых фрагментов, грязи и растительности.

  4. Обработка трубы. Металл покрывается средством против коррозии, асбестоцемент и кирпич — грунтовкой глубокого проникновения, которая укрепляет материал и защищает его от набухания влагой.
  5. Установка утеплителя. Он может вставляться в каркас, приклеиваться, прикручиваться или просто оборачиваться с последующей фиксацией стяжками или проволокой.
  6. Монтаж внешнего кожуха. Выбор зависит от формы и материала трубы. После закрепления проводится герметизация торцов и стыков.
  7. Финишная отделка и уборка оставшегося строительного мусора.

Изготовление труб из оцинковки своими руками

Главная особенность оцинкованной трубы заводского изготовления – надежный сварочный шов.

Если дома есть аргоновая установка и вы большой сварной мастер, это меняет дело. Наверняка у вас получится не труба, а загляденье.

Для начала предстоит выбрать оцинкованный лист для трубы. Профессионалы делают отводы со стенками толщиной 0,55 мм. В то же время надо учитывать, что чем тоньше материал, тем легче он поддается сгибанию.

Необходимые инструменты и материалы

  • ручные ножницы по металлу;
  • молоток-киянка с деревянной ударной частью;
  • рулетка;
  • угольник;
  • металлическая линейка;
  • карандаш, лучше строительный;
  • плоскогубцы.

Для удобства гибочных работ оборудуют простой верстак, где производят разметку. На столе крепят металлический уголок (40×40 мм или больше) длиной не менее 100 см, стальную круглую форму необходимого диаметра.

Выкраивание заготовки

Рассмотрим, как сделать трубу сечением 100 мм.

Рассчитывают ширину заготовки:

  • определяют длину окружности как произведение сечения на значение пи, равное 3,14;
  • на загибы для соединительного шва выделяют 15 мм.

В общей сложности для 100 мм отвода вырезают заготовку шириной 3,14×100 мм+15 мм ≈ 330 мм.

Учитывают, что трубы делают слегка конусообразными для удобства монтажа раструбовом способом. Поэтому одна сторона размеряется 330 мм, другая – 340 мм (на рисунке).

Формирование профиля

На вырезанной заготовке размечают линию сгиба для фальца в 5 мм с одной стороны, два раза по 5 мм – с другой.

Лист укладывают на верстак, выравнивают край по уголку. Киянкой постепенно сгибают его под прямым углом. Затем заготовку переворачивают и заваливают отгиб на полотно.

Таким же образом на другом краю листа делают загиб в 10 мм, и на нем ещё один шириной 5 мм.

Далее заготовку вручную сгибают на формовочной трубе, прибегая к помощи киянки.

Обработка стыковочного шва

После получения круглой формы заготовки, её укладывают на круглую форму или дополнительный уголок, соединяют фальцы в замок, обстукивая их по краям киянкой. На узком конце будущей трубы фальцы слегка кернят. Простукивают киянкой всю длину стыковочного шва, уплотняя фальцы. Шов становится практически неразъемным.

Теплоизоляция дымоотвода

В случаях, когда решают чем утеплить металлическую трубу дымохода, учитывают высокую температуру, которую достигает система при нагревании (до 300° C). Поэтому утеплитель для дымохода должен состоять из материала, который не способен возгораться ни при каких условиях. Это могут быть различные материалы, такие как минвата, шлакобетон, базальтовая вата или другая изоляция. Применяют в вопросах утепления дымовой трубы обычный цементный раствор, идущий на штукатурку. Для утепления железной трубы дымохода своими руками, имеющего форму «сэндвич», предусмотрено использование гильз из нержавейки.


Трубы сэндвич имеют второй контур, позволяющий заполнить утеплителем пространство между ним и трубой

В вопросе, как утеплить дымоходную железную трубу, помогает использование специальных цилиндрических утеплителей, имеющихся на рынке. Специальный экран, в основу которого положена фольга, занят обеспечением полной защиты дымоходной трубы.

Обмотка печных и каминных труб

Чтобы обустроить декоративные печи, которые не служат источником тепла часто применяют металлические трубы. Изолировать их несложно. Для этой цели будет достаточным использовать штукатурный раствор.

Необходимая смесь готовиться по определенной технологии. Сначала в специальную емкость вливают воду. Затем добавляют заранее подготовленную сухую смесь. Далее нужно смешать данные ингредиенты до получения однородной массы.

Данным раствором нужно изолировать поверхность конструкции посредством использования шпателя.

Его распределяют равномерно по всей длине канала. Затем нужно создать армирующую сетку из стекловолокна. Только так защитный слой сможет прослужить долго.

Далее на армирующий каркас наносят штукатурку. После этого операцию повторяют. Таким образом труба получает надежную защиту. В качестве альтернативы можно использовать минеральную вату. Ее закрепляют посредством малярного скотча.

Почему портиться газоход?

Отсутствие изоляции негативно сказывается на состоянии дымоходов. Чтобы избежать преждевременного выходя из строя дымоотводящей системы нужно обязательно решить данный вопрос.

Основные причины поломок связаны с:

  1. Воздействием агрессивных веществ. Когда топливо сгорает, возникает большой объем элементов, негативно влияющих на металл. Прежде всего, в их число входят кислоты. Во время простоя дымоотводящего канала агрессивные вещества оседают на стенках дымохода. Это приводит к разрушению металлических конструкций.
  2. Влажностью. В газоходе присутствует повышенная влажность. Хотя пары воды выходят вместе с дымом, на стенках конструкций все равно остается довольно большой объем конденсата.

Чего можно избежать, утеплив дымоотвод

Термоизоляция дымоходов необходима. Хотя не один утеплитель не сможет полностью защитить конструкцию от негативного воздействия агрессивных составляющих, находящихся в продуктах горения, но он способен увеличить срок службы печной трубы. Утепление создает защиту от:

  • скопления кислотных остатков смешанных с конденсатом на внутренней стенке дымоотвода. Благодаря тому, что влага не образуется, все продукты горения улетучиваются в атмосферу, не въедаясь в стенки канала;
  • сильного перепада температуры, которая возникает при соприкосновении холодного дымохода и горячего дыма;
  • потери тепла. Утепленная конструкция способствует энергосбережению и стабильной работе котла отопления или печного оборудования;
  • сильных порывов ветра. При монтаже теплоизоляции создается дополнительный каркас, который усиливает конструкцию трубопровода;
  • увеличивается срок службы кровли. В связи с тем, что производится теплоизоляция, то горячий воздух от конструкции не воздействует на покрытие, из которого сделана крыша;
  • эстетичный вид. Особенно это касается железных труб, они выглядят намного привлекательнее, если на них установлена теплоизоляция.

Стоит отметить, что материал, который планируется применить для теплоизоляции, должен быть негорючим, так как температура дыма колеблется в диапазоне 250-15000 градусов по Цельсию. Самыми подходящими теплоизоляторами, являются:

  1. Каменная вата;
  2. Стекловата;
  3. Минеральная вата;
  4. Кирпич огнеупорный;
  5. Шлакобетон;
  6. Раствор бетона;
  7. Оцинкованные трубопрокатные материалы из которых сооружается кожух на утеплитель.

Так же можно применить утепление по типу сэндвича, когда на дымоход устанавливается гильза из нержавеющей стали, которая засыпается любым негорючим теплоизолятором.

На данный момент налажено производство утеплителей в виде трубы, на внутренней стороне которых находится фольга, которая экранирует тепло и отлично изолирует дымоход. Трубчатые теплоизоляционные материалы выпускаются в разных параметрах, поэтому найти нужный изолятор не составит труда.

Выбор материала для теплоизоляции

Особой разницы между тем, в доме или изоляция дымохода в бане, нет. К выбору утеплителя нужно подходить крайне ответственно и ни в коем случае, не приобретать дешевых материалов, которые не смогут прослужить положенный срок. Главные требования, чем изолировать, нужно ориентироваться на два фактора:

  • не горючие;
  • не токсичные.

Минеральная вата

Выбор можно остановить на базальтовой, каменной или минеральной вате (стекловате). Данные типы утеплителя ввиду своих особенностей могут переносить достаточно серьезные перепады температуры, кроме того, такой материал стойко переносит даже прямое воздействие огня. Кроме того, наличие пор позволяет сохранять тепло.

Есть еще так называемые многофункциональные виды утеплителя – теплоизол и фольгоизол. Они отлично подходят для изоляции дымохода в бане, так как температура там редко превышает 150-200 градусов.

Базальтовая изоляция

Учитывая её распространение и популярность, нужно поговорить о ней немного больше. Итак, как уже говорилось, отлично переносит высокие температуры и даже прямое воздействие огня. Поэтому «укрывать» и изолировать канал можно на всем протяжении, даже в местах соединения с источником тепла. Кроме того, для дымохода на крыше, использование такой ваты просто необходимо, потому что рекомендуется делать термическую «прослойку» между перекрытиями именно из неё. Ведь она негорючая и для дымохода отлично подходит.

Базальтовая теплоизоляционная скорлупа для дымоходов

Однако, несмотря на столь широкие возможности и положительные стороны, есть у неё и минусы:

  • Нет достаточной герметичности, а все из-за наличия технологических швов.
  • Высокая стоимость.
  • Вред здоровью при монтаже может последовать, если оторвать кусочек от материала и распотрошить его, образованная пыль не положительно скажется на дыхательных путях.
  • Способность пропускать пар, не позволяет использовать его в некоторых случаях.

Кожух из нержавеющей стали

Части кожуха скрепляются между собой с помощью саморезов. Сам кожух должен быть сформирован из металлических профилей, если используете металлические листы, то в принципе можно брать и дерево, но судя из опыта, лучше устанавливать основу из профилей.

Изоляция трубы с помощью каменной ваты и металлического листа

Для изготовления короба в перекрытие нужно использовать лист «нержавейки». Из него вырезается четыре одинаковых п-образных листа металла, с подготовленными отверстиями. Они соединяются между собой при помощи саморезов и прикручиваются к потолку. После этого, нужно подготовить днище для этого кожуха, для него используйте подобный материал. Вырезается квадрат согласно размерам, в нем проделывается отверстие под трубу нужного диаметра. После этого крепим днище, вставляем трубу и укладываем утепление.

Щиты из дерева

Для подобного рода работ по термоизоляции дымоходных труб, можно использовать и дерево. Зачастую берут за основу деревянные бруски, которые обшиваются осб панелями. Также после установки трубы в специально вырезанное отверстие, пустоты заполняются утеплителем.

Щиты из дерева и металла, внутри керамзит

Шлако-железобетонные плиты утеплителя

Специфика бетонных плит имеет некоторые отличия, а именно использовать вату в таком случае не рекомендуется. Изолировать можно с помощью кирпича, плитки. За отсутствием кирпича, можно брать стекловату для плиты из шлакобетона. Также не забывайте об особенностях отделки, в таком случае рекомендуется даже использовать специальные растворы, которые способны не хуже изолировать, и выносливы к перепаду температуры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
