Банные печи своими руками из железа и др

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Конструкция печи-каменки из металла для бани

  • Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
  • Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
  • Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Как правильно установить печь

  • Первоочередный момент — это выбор места установки и замеры площадей. Все должно соответствовать правилам техники безопасности. Печь следует устанавливать на расстоянии не менее 60см от штукатурки и 80 см от обойного покрытия.
  • Печь должна стоять на бетонной плите (не меньше 0,7 см), асбесте или картоне из базальта.
  • Элементы печи собираются согласно инструкции, после чего необходима проверка герметичности собранной конструкции.
  • Над печью, на потолке, необходимо прикрепить защитный элемент.
  • Установка дымохода (лучше выбирать круглый вариант — у прямоугольных хуже тяга).
  • Если есть желание покрасить печь, то любая краска для этого не подойдет. Нужно выбирать специальные эмали (силикатные или органические).
  • Вызов пожарного инспектора, который проверит правильность установки.
  • Тестовая проверка работы всей системы.

Технология сборки железной банной печи своими руками

В малогабаритной бане можно использовать самодельный вариант железной каменки, размеры которой бы полностью соответствовали обогреваемой площади. В качестве примера рассмотрена технология сборки печи-каменки диаметром 70 см и высотой 150 см. Подобное отопительное устройство характеризуется простотой изготовления, удобством эксплуатации, при этом требует небольшого количества топливного материала для быстрого прогрева бани.

Материалы для печи

Для самостоятельной сборки печи подходит черный металл, толщина которого составляет 0,5 см. Срок службы такого материала составляет от 6 до 10 лет. Чтобы сделать топку и бак для воды, можно использовать сантиметровый лист железа.

Для работы необходимо подготовить следующие материалы:

  • Листовой металл толщиной 1 см.
  • Металлическую трубу с толщиной стенок 1 см, длиной 160 см.
  • Трубу для дымоотвода с толщиной стенок 0,5 см, диаметром 10 см.
  • Металлический прут толщиной 1 см.
  • Решетку для колосника.
  • Дверные петли.
  • Дверные щеколды.
  • Водяной кран с закрывающим вентилем.

Рабочие инструменты

Для работы с металлической конструкцией потребуется соответствующий набор инструментов:

  • Оборудование для горячей сварки.
  • Ножовка по металлу.
  • Болгарка.
  • Рулетка.

Также потребуются средства для индивидуальной защиты при проведении сварочных работ:

  • Маска.
  • Спецформа и обувь.
  • Перчатки из диэлектрического материала.
  • Очки.

Пошаговая инструкция по сборке банной печи

Чтобы самостоятельно сделать компактную металлическую печь для частной бани необходимо соблюдать следующую последовательность действий:

  1. Труба разрезается на две части – 70 и 90 см.
  2. Поддувальную камеру стоит расположить в нижней части трубы для удобства очистки от золы. В трубе проделывается отверстие размером 22×6 см. Металлический отрезок можно использовать для изготовления дверцы для поддувальной камеры. Выше проделывается еще одно отверстие для закладки топлива.
  3. С наружной стороны трубы привариваются дверные петли и планки для щеколд, а сами щеколды монтируются на дверки. Далее устанавливаются дверки для поддувальной камеры и загрузочного отсека.
  4. Из металла вырезается круг диаметром 70 см и соответствующее отверстие по центру для колосника. Заготовка приваривается внутри печной конструкции над поддувальной камерой.
  5. На обратной стороне трубы готовится отверстие для полива каменки и монтируется защитная дверка.
  6. Из арматуры изготавливается решетка для выкладки камней. Габариты решетки следует определять с учетом размеров камней, которые будут использованы для печи.
  7. Из металла вырезается еще одна круглая заготовка диаметром 70 см, в ней проделывается отверстие для дымоходной трубы так, чтобы оно было смещено к задней стенке печи. Далее приваривается дымоход и круг под него сверху на конструкции.
  8. Изготавливается водяной бак из меньшего отрезка трубы, который приваривается к печке. В емкости проделывается отверстие для фиксации крана при помощи сварки.
  9. Готовится еще одна круглая заготовка из металла и разрезается на две части – большую и меньшую. В элементе большего размера проделывается отверстие для дымоходной трубы. После этого он надевается сверху на дымоход и приваривается вокруг отверстия.
  10. Полукруглый элемент меньшего размера используется в качестве крышки для водяного бака. Фиксация к трубе при помощи дверных петель.

Виды нагревательных баков для воды

Как правило, емкости для приготовления горячей воды выполняются из нержавеющей либо углеродистой стали, покрытой эмалью. В этом отношении большую роль играет расположение бака для воды, а оно бывает следующим:

  • встроенный в топку (внутренний);
  • навесной, прикрепленный к корпусу;
  • выносной, с подогревом от дымовой трубы;
  • выносной, с нагревом от встроенного в топку теплообменника.

Металлический сосуд для горячей воды, встраиваемый в топку или подвешиваемый снаружи – это один из самых неудачных вариантов. В первом случае невозможно контролировать уровень воды, кроме того, она постоянно кипит, что требует организации отвода пара. Большое неудобство навесного бачка заключается в том, что кипение в нем начинается гораздо раньше, чем протапливается парилка. В результате выделяется так называемый холодный пар, что приводит лишь к повышению влажности. Такие условия в бане абсолютно не комфортны и неприемлемы.

Существует еще один серьезный недостаток, свидетельствующий против пристроенных емкостей. Поскольку вода в ней должна находиться изначально, во время розжига топки, то часть тепла, выделяющаяся при горении дров, уходит на ее нагрев. Вместо того чтобы идти в баню париться, мы ждем, пока нагреется вода, время протапливания парилки увеличивается. Вдобавок, когда вода закипит, надо ее сливать из бака и добавлять холодную, иначе начнется парообразование, о чем сказано выше.

Другое дело — печь с выносным баком, нагревающимся от топки или дымоходной трубы. Вариант первый: внутрь топки кирпичной или металлической печки устанавливается змеевик с двумя патрубками, выходящими наружу. К ним присоединяется выносная емкость, находящаяся от источника тепла на расстоянии не далее 3 м, поскольку циркуляция в контуре будет естественной. Она подвешивается к стене внутри или снаружи парной выше уровня камеры сгорания.

Данный способ позволяет контролировать уровень воды, ее температуру, а также дает возможность присоединить к бачку смеситель или душ. Правда, остается один недостаток: тепловая энергия отнимается из топки во время прогрева, так как заливать в систему воду после протапливания бани категорически не рекомендуется. От резкого охлаждения в раскаленных трубках регистра произойдет вскипание, последует гидроудар и разрушение теплообменника.

Оптимальный вариант — дровяная печь для бани с баком для воды, отнимающим энергию дымовых газов. Так как последние отличаются высокой температурой, то грех ее не понизить, отобрав теплоту для нужд ГВС от газохода. Процесс нагрева реализовывается двумя способами:

  • бак большой вместительности встраивается прямо в дымоход, вода греется напрямую от продуктов сгорания;
  • на дымоходной трубе стоит небольшой бачок с двумя патрубками, куда присоединяется большая выносная емкость (так устроены экономайзеры котельных установок).

Отбор теплоты продуктов горения – наилучший способ греть воду, так энергия сжигания дров используется эффективнее и не вылетает в трубу. Время, за которое протапливается печь для русской бани, не увеличивается, возникает некоторая экономия топлива.

Процесс установки печки

Для тяжелой печи, вес которой превышает норматив нагрузки в 700 кг, обязательно подготавливают фундамент, и только потом приступают к дальнейшим работам.

Основание

Идеальный вариант – установка фундамента на стадии строительства бани. В остальных случаях снимают пол и проводят заливку конструкции. Печной фундамент может быть таким:

  • монолитное армированное сооружение, заложенное ниже линии промерзания грунта и не соединенное с баней;
  • мелкозаглубленное основание (до 70 см), усиленное анкеровкой;
  • свайно-плитная основа, отлично подходящая для пучинистых почв.

В целом, изготовление фундамента производится согласно стандартной методике. Котлован для основы должен быть больше печки на 10 см с каждой стороны. Время застывания монолита – до 21 дня. Верхнюю часть готовой конструкции изолируют рубероидом или битумной мастикой.

Подготовка пола и проема

Подготовленную конструкцию покрывают минеральной плитой, закрепляют ее саморезами. Выкладывают два ряда шамотного кирпича, скрепляя кладку огнеупорным раствором. На термостойкий клей приклеивают керамогранит или металл. Если топочная дверца выходит в смежное помещение, проем также обкладывают кирпичом, а щели герметизируют жаропрочной мастикой.

Дымоход

Печь ставят на положенное место. На потолке намечают область для прорези под трубу. Распиливают перекрытия, делают отверстие в крыше, обрабатывают края огнезащитным составом. Устанавливают короб для дымохода, щели заделывают базальтовым утеплителем. Соединяют все элементы системы дымохода в единую конструкцию и подключают ее. Стыки закрепляют металлическими хомутами. Выводят дымоход наружу на 100-150 см, патрубок защищают стальным листом.

Каркасная стенка

Для печки с выносной топкой важно правильно устроить перегородку между парилкой и моечной. Она делается из брусков толщиной 10 см высотой до потолка

Вначале ставят вертикальные распорки, фиксируют их металлическими уголками, саморезами. Для получения каркаса в виде буквы «Н» устанавливают горизонтальные перемычки.

Конструкцию изолируют базальтовой ватой, ближе к полу обустраивают отверстие для топочного канала. Стенку обшивают вагонкой, которую защищают от пара фольгированным материалом. Дополнительно монтируют облицовку печи и защитные стенки из кирпича, других жаропрочных материалов.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Как установить каменку с наружной топкой?

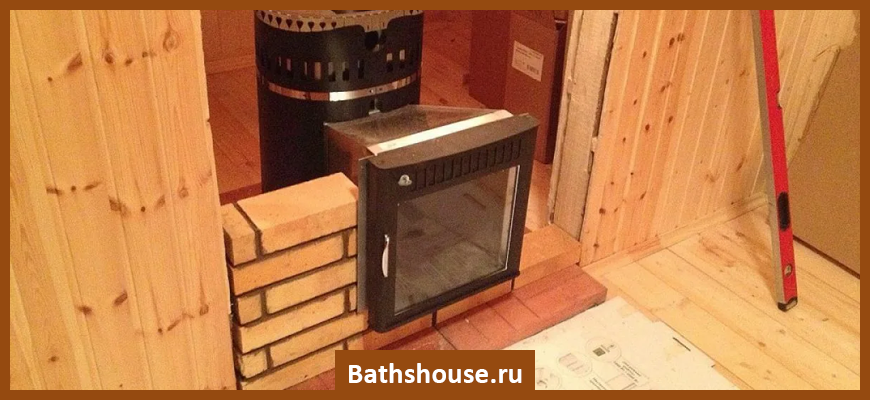

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия

Монтируя печь из кирпича, важно соблюдать все установленные нормативы

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.

Рекомендации по монтажу

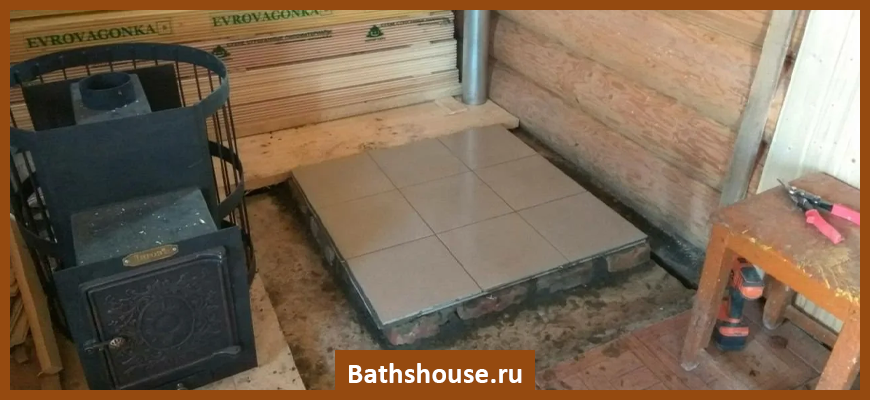

Защита пола при установке печи.

Перед тем как сложить печь для бани, необходимо ознакомиться с правилами техники безопасности. Это позволит в дальнейшем избежать возникновения пожаров, вызванных неправильной установкой печей. Начальный этап монтажа требует подготовить все необходимые чертежи либо сделать их самостоятельно. Ниже приведены рекомендации, которые следует соблюдать, чтобы построить печь для бани, отвечающую всем требованиям безопасности эксплуатации топки:

  • нельзя монтировать металлические либо кирпичные печи для бани непосредственно на деревянном полу, поскольку он должен быть защищен теплоизоляционным «пирогом» как в парной, так и перед топкой в предбаннике;
  • труба каменки должна быть изолирована от горючих материалов кровли и перекрытия;
  • нагретая поверхность кирпичной каменки от стены парной, выложенной из горючего материала, должна располагаться на расстоянии не меньше 32 см;
  • металлическая каменка обычно находится от деревянной стены на расстоянии около 1 м;
  • топка каменки должна быть расположена от противоположной стены предбанника на расстоянии не менее 1,5 м.

Перед тем как сделать печь, указанные выше значения иногда уменьшают. При этом необходимо позаботиться о специальных защитных экранах с целью безопасного расположения каменки в бане. Перед устройством печи пол покрывают базальтовым картоном, на который сверху необходимо настелить лист металла, выступающего за пределы корпуса каменки минимум на 5 см с каждой стороны. Металлический лист должен служить защитой пола от вылетающих искр из топки.

Устройство дымохода банной печи.

Труба каменки из кирпича для бани, сделанная своими руками, обычно изолируется от горючих материалов, с помощью которых обустроено помещение. Проекты кирпичных печей предусматривают подключение дымохода в последнюю очередь. Отверстие для дымохода необходимо сделать так, чтобы его стенки находились от балок перекрытия на расстоянии не меньше 25 см.

В отверстие вставляется защитный короб, который не должен выступать в парную. К нижней части короба крепят влагостойкий гипсокартон с отверстием под трубу. После устройства дымохода ящик заполняется минеральной ватой. Если печь для бани из кирпича планируется оборудовать железным дымоходом, то можно воспользоваться тем же стальным коробом с изоляцией. Смонтированный на баню из кирпича дымоход должен возвышаться над кровлей не менее, чем на 80 см.

Нужен ли шибер в банной печи

Шибер является регулятором тяги, за счет которого обеспечивается пожаробезопасность печного отопления. Он представляет собой задвижку, которая частично перекрывает дымоход во время горения дров, а после полного сгорания закрывает его полностью. Сегодня существуют более современные аналоги шибера – автоматические тягостабилизаторы.

Существует два варианта конструкции шибера: выдвижной и поворотный. В первом случае горизонтальная пластина с небольшим отверстием устанавливается в дымоходе и при активации выдвигается, увеличивая или уменьшая сечение трубы. Во втором пластина крепится на оси, а тяга регулируется благодаря степени ее наклона.

Горизонтальный шибер более эффективно регулирует тягу в трубе, так как без специального фиксатора поворотный шибер может занять лишь два положения – полностью открыть или полностью закрыть трубу.

Шибер устанавливается на все виды печей, кроме оснащенных дефлектором. Однако каждый тип печи требует своего вида шибера. Так, на газовые лучше устанавливать поворотный, а на дровяные – выдвижной.

Также важен выбор материала, из которого изготавливается шибер. Популярным вариантом является чугун, однако установка его довольно трудоемкая, а крепить его можно только в кирпичном дымоходе. Более удобной опцией становятся шиберы из стали – они термоустойчивы, не поддаются коррозии, полировка позволяет избегать накопления сажи, а также обладают высокой теплопроводностью, что позволяет угарным газам полностью покидать помещение через дымоход.

Плюсы и минусы металлических печей

Металл относится к прочным материалам, но он одновременно пластичен и податлив, что позволяет придать ему почти любую конструкцию. Он способен выдержать высокие нагрузки и перепады температур. Имеется немало методов обработки металлов, поэтому при изготовлении печей можно применять различные технологии.

Еще одним важным преимуществом печи для дома из металла считается цельность конструкции, поэтому ее можно без проблем перемещать и перевозить. С крупными сооружениями из кирпича это сделать невозможно.

По причине незначительного веса металлическим агрегатам не требуется обустройство отдельного прочного фундамента, а установка заключается только в возведении дымохода. В неотопительный период мобильное железное изделие можно переместить в подсобку или сарай и тем самым освободить пространство в помещении.

Металл, используемый в качестве материала изготовления агрегата, отличается высокой теплопроводностью, в результате чего он быстро нагревается, но и остывает аналогично. Такой обогрев способствует повышению КПД. В кирпичных печах сначала следует подождать, когда начнется внутренний теплообмен, а до этого в процессе протопки все полученное тепло уходит в дымоход.

Почти все преимущества металлических агрегатов основаны на особенностях этого материала – он достаточно плотный, не пористый, под воздействием конденсата не отсыревает как кирпичи. Им не опасны длительные перерывы в работе, они не нуждаются после простоев в разгонной протопке.

Металлические печи для дачи легче сертифицировать и на них проще оформить разрешение в пожарной инспекции, что позволит сэкономить и деньги, и время. В продаже встречаются модели, которым вообще не требуется согласование, а только установка автономного дымохода.

Но у металлических агрегатов имеются и недостатки:

  1. Они не «дышат», так как в отличие от кирпича металл не пористый материал. Кирпичная печь при остывании поглощает из воздуха влагу, а при нагревании отдает ее. В результате в помещении создается постоянный баланс влажности, обеспечивающий ощущение комфорта. Иногда металлические агрегаты облицовывают кирпичом, чтобы добиться аналогичного эффекта, но он получается не таким результативным, а конструкция теряет легкость и мобильность.
  2. Как уже говорилось, металл быстро нагревается и остывает, поэтому для поддержания тепла в доме, печку из него приходится топить постоянно, а иначе она через несколько часов полностью остынет. Решить данную проблему можно путем изготовления металлического агрегата длительного горения. Но в любом случае он является постоянным очагом, создающим риск возникновения пожара и угара, и по этой причине его нельзя надолго оставлять без присмотра.
  3. Основной минус металлических печей заключается в их пожароопасности. У них стенки при нагреве раскаляются до такой степени, что могут спровоцировать воспламенение предметов, отделочных материалов, напольного покрытия, расположенных в непосредственной близости от огня. Поэтому в МЧС не просто получить разрешение на использование железного агрегата в жилой постройке – для него придется обустроить отдельную котельную.
  4. Срок эксплуатации печки из металла для дома составляет до 20 лет. При частой эксплуатации даже толстый металл выгорает, в результате чего стенки изделия становятся тоньше. Но всего за десятилетие работы печь полностью окупает свою стоимость за счет сокращения расходов на топливо и возможности заменить агрегат без ремонта и перепланировки помещений.

Металлическая печь для бани своими руками

Вариантов банных печей из металла множество. Есть несколько базовых моделей, на которые часто опираются начинающие мастера. Для самой простой конструкции потребуются такие материалы:

Печь для бани из металла – чертеж

  • стальные листы для основы конструкции, толщиной не менее 1,5 — 2 мм;
  • стальной лист от 0,8 см и более для дна печи;
  • чугунная решетка (колосник);
  • обрезок трубы из металла диаметром не менее 0,5 м и толщиной от 1 см;
  • металлические прутки от 1 см;
  • замки и дверцы для топки, каменки и поддувала;
  • водный кран;
  • не менее 2 м стальной трубы.

Из инструментов будут необходимы болгарка, сварочный аппарат. Обязателен защитный костюм, перчатки. Во избежание негативных последствий, следует строго соблюдать технику безопасности.

Чертеж самодельной банной печи

Первым делом следует сделать подробный чертеж будущей печи с указанием всех элементов и их размеров. При отсутствии опыта в создании эскизов рекомендуется обратиться к специалисту. На этом этапе необходимо подсчитать общее число всех частей и их суммарную площадь, чтобы в итоге определиться с требуемым количеством металла. По грамотно составленному чертежу в дальнейшем будет удобно осуществлять сборку конструкции.

Все размеры следует перенести на листовое железо, лучше это делать мелом. Вырезать каждый из элементов, соблюдая строго прямые углы. Их величина должна равняться 90°, иначе надежность банной печи окажется под вопросом. Боковые части должны быть одинаковыми.

Для резки металла используют болгарку. Все заусенцы и неровности необходимо ликвидировать до начала сборки

По окончании работ важно еще раз проверить все элементы — их наличие и соответствие размерам на чертеже

Особенности сборки печи

Изготовление печи для бани своими руками начинается с каменки. Две подготовленных боковины необходимо состыковать под прямым углом. На один стык достаточно 5 прихваток по несколько миллиметров. Для проверки точности прямого угла можно использовать угольник. Сварочная дуга не должна перегревать металл, поэтому силу тока нужно отрегулировать до оптимальной. Далее следует присоединить крышку и дно.

Как правильно установить печь в бане

Если остаются зазоры в несколько миллиметров — не страшно, они легко перекроются сварочным швом. Главное — чтобы щели, противоположные друг другу, были идентичными. После того как весь периметр короба каменки будет прихвачен, можно приступать к нормальной сварке, скрепив все части надежными швами. В горизонтальном положении готовой каменки на одной из боковин следует сделать отверстие для дверки.

Рассматриваемый вариант печи для бани предусматривает каменку, состоящую из двух частей — внешней и внутренней. Последняя должна быть меньше первой минимум на 10 см. Она будет устанавливаться на трубы, для которых необходимо проделать отверстия в нижней части внешней каменки. Подобным образом прихватывается топка печи и производится сваривание бака для воды. Топка состоит из поддувала, колосника и топливника с дверцей.

Краткая инструкция по сборке основных элементов:

  1. Для сваривания внешней и внутренней каменки заготовить 4 пластины.
  2. В верхнее части внешнего короба вырезать отверстие под трубу для создания дымохода.
  3. Металлические полосы шириной 2 см приварить по периметру отверстия под каменку.
  4. Сварочным швом присоединить дверцу топки на петлях.
  5. Вставить внутреннюю каменку во внешнюю на трубы, зафиксировать.
  6. Приварить крышку внешней каменки с заранее прорезанным отверстием под дымоход.

Установка печи

Перед установкой еще необходимо сделать отверстие для очистки сажи, она будет скапливаться сверху на внутренней каменке. Монтировать печь лучше на металлических ножках, высотой не менее 40 см. Если сделать их в виде продольных салазок, нагрузка на напольное покрытие уменьшится. Под низ стоит положить асбест, а сверху — ровный лист из металла. По бокам и на дне самодельной печи из металла можно разместить жаростойкие кирпичи, они позволят дольше сохранять тепло.

Разновидности металлических печей

Существует 3 варианта:

  1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
  2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
  3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.


Металлическая печь с открытой каменкой Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

  • электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
  • дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
  • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.


Металлическая печь на дровах

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
