Абиссинский источник – добываем воду без всяких разрешений
Загородный участок должен быть обеспечен постоянным водоснабжением. Иначе говорить о комфортном использовании дачи или коттеджа на нем не приходится
В случаях, когда поблизости от вашего дома нет магистрального водопровода, а рытье и устройство стандартной скважины требует больших денежных затрат, рекомендуем обратить внимание на абиссинский колодец. Все работы по его возведению можно будет выполнить своими руками в действительно короткие сроки, не используя каких-либо специальных средств и редкой ремонтной техники. Такая малозатратная скважина – идеальный вариант для дачников, которые привыкли все бытовые проблемы решать без помощи сторонних специалистов
Устройство абиссинского колодца
Главные достоинства колодцев-игл, сделавших их по-настоящему популярными, приведены далее:
- Простота конструкции и, как следствие, обустройства.
- Возможность установки водяного насоса внутри помещения либо непосредственно на участке (на улице).
- Минимум необходимого места для бурения. За счет этого можно не беспокоиться о нарушении имеющегося ландшафтного дизайна.
- Высокое качество добываемой воды. Специалисты утверждают, что жидкость из колодца-иглы ничем не хуже чистейшей родниковой.
- Возможность быстрого демонтажа оборудования и переноса его в другое место.
- Гарантия непрерывной подачи воды в достаточных для хозяйственных нужд объемах (за час – от 0,5 до 3 кубометров).
- Долговечность. Гарантированный срок эксплуатации самодельного колодца – около 30 лет. При этом в реальности его можно использовать намного дольше. Он дает воду, пока она имеется в водоносном пласте.
- Отсутствие проникновения в скважину с поверхности земли загрязнений, а также паводковых и грязных талых вод. Этот факт обусловлен тем, что при обустройстве иглы не используется обсадная труба.
- Сравнительно малая глубина колодца, за счет чего исключается риск проникновения в воду растворенного железа и снижается время, необходимое для его устройства.
Кроме того, бурение колодца-иглы не требует получения каких-либо спецразрешений от контролирующих инстанций. По закону каждый человек имеет возможность добывать на принадлежащем ему земельном участке воду с первого водоносного пласта.
Где возможно строительство
Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.
Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.
Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.
Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.
Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.
Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.
Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.
Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.
Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.
Абиссинская скважина своими руками
Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.
Типовая схема устройства
Забойная скважина состоит:
Типовая схема обустройства абиссинской скважины.
- из насоса (располагается на поверхности);
- из ствола;
- из фильтра;
- из наконечника (находится в воде).
Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:
- стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
- наконечник длиной 10 см.

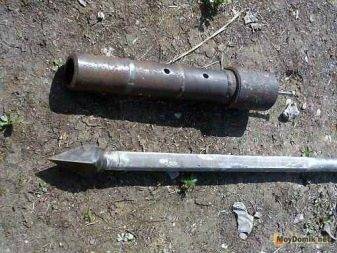

Наконечник — это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют — они не выдержат нагрузки.
Особенности изготовления ствола
Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант — бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.
Способы :
- забивание штангой — небольшим металлическим прутом;
- кувалдой или бабкой;
- .
Особенности изготовления ствола.
При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:
- Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
- Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
- В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
- Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.
Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.
Убедиться, что игла достигла водоносного слоя, можно такими способами:
- в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
- подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.
Усовершенствование допотопного фильтра
При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.
Чтобы улучшить качество воды, устройство совершенствуют:
Дополнительный фильтр.
- Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
- Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.
Модернизация увеличивает срок службы системы в 2-3 раза.
Технология создания скважины
Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.
Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.
Забивать скважину-иглу можно несколькими способами:
- При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
- Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
- Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.
Бурение
Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.
Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:
- рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
- рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.
Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.
Забивка бабкой с подбабком
Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.
Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.
Забивка бабкой с заглушкой
Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.
Забивка штангой
Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.
Важные обстоятельства
Суффозионные проседания почвы
Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.
Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%
Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.
Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.
Колодец или скважина?
Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.
Установка обсадки
Удержание обсадной трубы от самопроизвольного осаживания
У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:
- Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
- Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.
Из пластиковых труб абиссинский колодец строить легко. Для этого:
- Находим двухслойную трубу диаметром 40 см.
- Узнать место (спросить у соседей, которые пользуются колодцами) с ключевой водой Вашего участка.
- Подготовить яму глубиной 2 метра округлой формы.
- Копать до появления воды.
- При появлении воды, устанавливаем бесшовные пластиковые трубы.
- На другой трубе на высоте 50 см просверливаем много отверстий.
- Обязательно используем двойной слой геотекстиля для обертывания просветов – это фильтр.
- Крепим фильтр. Он не пропустит песок.
- Готовую пластиковую трубу с фильтром опускает в шахту.
- Засыпаем трубу песком. Утепляем пенопластом.
- Затем опускаем погружной насос и начинаем делать раскачку.
Что понадобиться для устройства абиссинского колодца
Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.
Для забивания абиссинского колодца нам обязательно понадобится:
- игла-фильтр
- комплект труб с резьбой
- муфты для соединения труб
- сантехнический лен и паста для использования в резьбовых соединениях
- два трубных сантехнических ключа
- насос для прокачки скважины
- инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)
Дополнительное оборудование, которое может понадобиться:
- Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
- Два гидравлических домкрата, если потребуется поднять колонну труб колодца
Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.
Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.
Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров. Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины. При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.
Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет. Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ? дюйма
Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно
Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ? дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.
Достоинства и недостатки абиссинского колодца
- Легкость изготовления отдельных элементов и простая технология монтажа. Установка изделия производится без применения специальной техники, поэтому не требуется подготовка подъездных путей.
- Колодец в собранном виде не занимает много пространства. Его можно смонтировать даже в закрытом помещении, например, в подвале.
- Изделие не наносит вред окружающему ландшафту.
- Для установки абиссинского колодца на воду не нужны разрешения и лицензии. Это правило действует на скважины, расположенные на первом водоносном пласте, но не на артезианском.
- Эксплуатация колодца начинается уже через 10 часов после начала работы.
- Изделие имеет длительный срок эксплуатации.
- Внутрь шахты не попадают атмосферные осадки. По этой причине такие колодцы не требовательны к санитарным условиям на поверхности.
- Это наиболее дешевая конструкция из всех известных устройств для добывания грунтовой воды.
- Изделие легко демонтируется и переносится на другое место.
- Вода из скважины по качеству не уступает родниковой.
- Ее откачка ведется поверхностным насосом.
- Дебит такого рода колодца не отличается от традиционного.
- С помощью абиссинского колодца добывают воду из самого верхнего к поверхности полезного слоя, поэтому ее не рекомендуется пить, но можно использовать для полива и других хозяйственных нужд.
- Верховодка пополняется атмосферными осадками, выпадающими неравномерно на протяжении всего года, поэтому уровень воды в скважине будет меняться в зависимости от сезона.
- Ручной насос рассчитан на глубину максимум 8 м.
Время для работ и выбор места
При разработке профессиональных проектов индивидуального водоснабжения обычно не ставится вопрос о выборе сезона работ. Здесь и неспециалистам понятно, что бурение лучше проводить в летний сезон. Если у домовладельца нет возможности провести работы в летний период, приходится выбирать другое время. Специалисты иногда связывают выбор времени года с параметрами будущего источника. При этом учитываются физические характеристики водоносного слоя.
Лучше всего бурить скважину летом или осенью. Работам будет способствовать:
- сухой устойчивый грунт;
- малое количество осадков;
- положительная температура воздуха.
Уровень воды в источнике в это время будет самым низким. Это позволит использовать абиссинскую скважину в периоды засухи. В любое другое время будет присутствовать высокий уровень вод.
Преимуществом выполнения работ в летнее время будет длительный световой день. Также преимуществом будет сухая земля, которая впитает большее количество откачанной жидкости. После установки скважины образуется грязь. Обычно ее выкачивают несколько часов или сутки.
Если осенний период без дождей, можно также проводить работы. При высокой влажности бурение лучше исключить.
Весенний период считается неподходящим для бурения. Изменения в неглубоких водоносных слоях в этот период происходят из-за паводка. Это может привести к ошибочному определению места. К тому же в пробуренной шахте будет наблюдаться повышенное загрязнение. Грязные примеси придется длительно и интенсивно прокачивать.
В зимних условиях бурение будет затруднено из-за промерзания почвы. Абиссинскую скважину невозможно будет подготовить забивным методом. Однако при использовании бура возникает преимущество – благодаря промерзанию грунт в отверстии будет устойчивее. Шахта меньше загрязнится. В некоторых случаях зимой не требуется первоначальной прокачки. В зимнее время неглубокие водоносные слои находятся на самом низком уровне. Точность установки фильтра будет наилучшей.
При обустройстве скважных источников нужно учитывать санитарные правила нормы. САНПИН подразумевает три вида установленных зон, которые находятся под санитарной охраной. Правила направлены на защиту поверхностных и глубинных водных источников от загрязнений.
Первый пояс охранной зоны включает область подземных коммуникаций. Границы первого пояса находятся на расстоянии не более 30 метров от подземного источника и 50 метров при эксплуатации незащищенного водного пласта. Поэтому в некоторых случаях потребуется согласование выбора места для скважины с соответствующими инстанциями.
Обобщенные требования при выборе места следующие:
- В месте обустройства скважины не должны проводиться такие виды деятельности, как посадка деревьев, строительство. Запрещено использование химикатов.
- Канализационные стоки владельцы скважин должны отводить в специальные станции очистки. При их утилизации нельзя допускать загрязнения поверхности санитарной зоны.
- При эксплуатации скважины нельзя допускать ее загрязнения.
- Территория, где находится скважина, должна быть ограждена.
Определить объемы санитарной зоны просто. Для абиссинской скважины с неглубоким залеганием это будет 50-метровая зона. Для скважин глубинных видов зона будет 30-метровой.
Технология изготовления ствола
В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.
Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см
Для того чтобы сделать скважину иглу понадобятся:
- Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
- Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
- Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.
Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.
Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.
Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса
Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.
Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.
Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду
К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.
Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.
Чаще всего это шарик, пропускающий воду только по направлению к насосу.
Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 – 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф
Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота
Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС
Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника
Критерии выбора абиссинской скважины
Любой загородный житель прежде, чем приступить к строительству абиссинской скважины, должен выяснить, подходит ли она ему. Ведь абиссинка — это скважина неглубокого заложения (примерно до 10 м), и она ставится в обводнённый песок крупной и средней фракции. Если водонесущий слой находится ниже, например, на глубине 12-15 м, то нужно хорошо подумать, стоит ли делать «иглу». Причина — самовсасывающая насосная станция не поднимет воду по трубе, если расстояние от верхней точки скважины до зеркала воды превышает 8-9 м.
Максимальная глубина забора воды указана в технических характеристиках насосной станции.
Одним из вариантов решения проблемы более глубокого залегания водоносного слоя может стать строительство абиссинки и установка насосной станции в подполе, подвале или в колодце.
Alefandr Пользователь
У меня на участке выкопан колодец на 15 колец, но воды немного. Фактически уровень держится только на последнем кольце. Это около 500 литров, что совершенно недостаточно для нормального снабжения большой семьи. Углублять колодец ремонтными кольцами не хочу. Думаю, забить абиссинку прямо в колодце. Вопрос — рабочая идея или нет?
В подобной ситуации, чтобы не выкинуть деньги на ветер, нужно действовать по следующему алгоритму:
- Узнаём дебит и глубину соседских скважин.
- Выясняем, скважины пробурены на песок или на известняк.
Если на песок и до водонесущего песчаного слоя остаётся около 5-7 м, то можно пробовать забить «иглу». Если песок находится ниже 10 м, то насос не сможет поднять воду с такой глубины.
Помимо этого, надо учесть, что, если ставить насос в колодце над зеркалом воды, то в случае сезонного колебания уровня станцию может затопить. Второе — при необходимости обслуживания насоса и «иглы», например, завоздушивания абиссинки, придётся лезть в колодец для ликвидации проблемы.
Поэтому, если в колодце недостаточно воды, но за ночь набирается хотя бы одно кольцо, есть смысл углубить источник ещё на 1-2 м. Например, использовав вместо ремонтных колец пластиковую ПНД трубу с толщиной стенок 6-8 мм, нужного диаметра и с ребрами жесткости. Также не имеет смысла устанавливать абиссинку в глину или в твердые слои грунта, «игла» просто не будет работать.
Поэтому сначала выясняем, какой грунт на участке, и только потом делаем выбор источника водоснабжения.
Узнать о структуре грунта и глубине залегания водоносного пласта можно, расспросив соседей, у которых есть колодцы: на какой глубине от поверхности стоит вода, и были ли проблемы при копке. Например, рабочие уперлись в толстый слой глины или натыкались на плывун. Подсказкой может стать широкое распространение действующих абиссинок в поселке или деревне.
Второй способ – проведение разведочного бурения, например, чтобы выяснить тип грунта и выбрать конструкцию фундамента. Результаты могут многое сказать о возможности обустройства абиссинской скважины.
dmp-best Пользователь
Хочу сделать на участке абиссинскую скважину. Вопрос, подойдёт ли она мне, если грунт на участке следующий.
Как видно из паспорта буровой скважины, на глубине десяти метров залегает водонасыщенный песок средней крупности. Т.е. оптимальный вариант для «иглы», но на глубине 4.5 м находится мелкий песок, насыщенный водой с включениями гравия. А гравий и камни являются серьёзным препятствием для забивания абиссинской скважины, т.к. может сломаться наконечник «иглы», ободраться сетка фильтра, погнуться трубы или лопнуть фитинги. Выход — бурить «иглу».
