Сервопривод для коллектора теплого водяного пола: схема подключения, виды, принцип работы

Сервопривод для коллектора теплого водяного пола

Чтобы замедлить уход тепла из системы, устанавливается сервопривод для коллектора, который еще называют термостатической головкой. Он регулирует поток теплоносителя, с помощью открытия и закрытия вентилей коллектора. Есть два вида сервоприводов: нормально открытые и нормально закрытые.

Нормально открытые головки имеют открытый по умолчанию клапан. Если напряжения на элемент системы нет, то его клапан находится в открытом состоянии. В нормально закрытом виде теплоноситель не может проходить через закрытый при отсутствии напряжения клапан. Также есть и приводы, которые переключаются в разные положения, их называют универсальными или переключающимися, именно они чаще всего входят в схему подключения коллектора.

Сама деталь сделана из пружинного механизма и емкости, в которой размещается толуол — особая жидкость. Она расширяется под воздействием температуры и давит на шток, который в свою очередь, воздействует на термоклапан. По давлением он закрывается. Под напряжением жидкость нагревается и расширяется. У некоторых сервоприводов нет электромагнитного мотора и вся сила берется из расширения жидкости под влиянием температуры, такой привод называется термическим. И в момент подачи напряжения на терморегулятор, клапан закрывается через некоторое время, которое было потрачено на прогревание жидкости, обычно это занимает 1-3 минут.

Если напряжения долго не будет, привод остынет и вернется в обратную позицию. Причем аппарат остывает дольше, чем нагревается, особенно если делается теплый пол из медных труб. Есть и виды сервоприводов, у которых нет расширяющейся жидкости. Они работают по принципу перемещения штока, который движется с помощью компенсационного термоэлемента. Сам элемент выполнен в виде пластины или же пружины, которая при нагреве меняет положение.

Сверху сервопривода есть механизм, который как раз и определяет его посадку в термоклапане и отображает текущий режим работы клапана. Также в сервоприводе есть защита от перегрева и система отключения питания, эксплуатация с такими деталями продлевает жизнь сервопривода. Такие привода соединяются на термоклапан коллектора или отдельный элемент.

Чтобы собрать и смонтировать коллектор, а также сервопривод и прочие элементы, необходимо обладать особыми знаниями. Ведь при неправильной технике работ и соединении система не будет работать в нужном режиме, в худшем случае дорогостоящие механизмы могут выйти из строя, а вместе с ними и отопление дома.

Поэтому, чтобы получить качественный коллектор, который будет оптимально распределять тепло по системе, нужно обратиться к мастеру-сантехнику.

Регулировка тёплых полов сервоприводами

Происходит это следующим образом:

  • на каждом комнатном термостате задают температуру в помещении. Прибор устанавливают на высоте 1,5 – 1,6 м от пола вдали от источников тепла и прямых солнечных лучей;
  • терморегулятор получает информацию от двух термодатчиков — измерителей температуры воздуха и напольного покрытия;
  • термостат передаёт информацию о заданных параметрах на коммутационный модуль проводной автоматики;
  • в свою очередь модуль передаёт команду по проводам на сервопривод, который либо открывается, либо закрывается;
  • в случае отсутствия автоматики температуру полов регулируют вручную поворотом головок сервоприводов.

Термостат

Что такое трехходовой клапан и зачем он нужен?

Из названия трехходового клапана понятно, что он имеет три резьбовых или фланцевых соединения. Существуют два вида таких клапанов:

  • Термосмесительные — применяются для организации подмеса холодного теплоносителя из «обратки» к горячему теплоносителю «подачи». Используется это в водяных теплых полах, тепловых узлах зданий и для защиты теплообменников котлов. Такие «трехходовики» отличаются по диаметру резьбового соединения и диапазону регулировки температуры.
  • Переключатели потока — они изменяют направление течения теплоносителя, а точнее сказать они меняют контур, по которому он протекает. Так, например, переключатели потока широко используются для подключения бойлеров косвенного нагрева к отопительным котлам. В такой схеме трехходовой клапан через сервопривод подключен к термостату бойлера и при достижении пороговой температуры происходит переключение клапана и включение загрузочного насоса. После этого горячий теплоноситель начинает течь через теплообменник бойлера и нагревать воду внутри него.

Если вам интересно, то есть отдельная статья о бойлерах косвенного нагрева и схемах его подключения. Читайте и расширяйте свой кругозор.

Внутреннее устройство трехходовых клапанов.

Теперь давайте рассмотрим техническое устройство трехходовых клапанов. Начнем по порядку с устройства термосмесительного клапана. Для того, чтобы иметь наглядное представление о его внутреннем строении, посмотрите на следующий рисунок:

  1. Маховичок клапана.

  2. Вход горячей воды.
  3. Термочувствительный элемент.
  4. Выход смешанной воды.
  5. Вход холодной воды.

Термочувствительный элемент расширяется или сжимается в зависимости от температуры. Это позволяет выдерживать определенную температуру на выходе подмеса (4). Колебания температуры обычно лежат в пределах двух или трех градусов в зависимости от разности давлений горячей и холодной воды. Наличие в термосмесительном клапане накипи также уменьшает точность его регулировки. Температура воды на выходе клапана может быть задана жестко при изготовлении клапана, либо может изменяться в некоторых пределах. Делается это при помощи вращения регулировочного колеса.

Теперь перейдем к рассмотрению другого вида клапанов — переключателей направления потока. Собственно, такие клапаны могут работать и как смесительные, но управляются они при помощи ручной настройки или сервопривода. Для большей наглядности смотрите рисунок ниже:

По сути своей такой клапан — шаровой кран, у которого отверстия в шаре не находятся на одной линии, а сделаны под прямым углом друг к другу. Для полного переключения потока необходим поворот шара на 90°. Давайте посмотрим вид такого клапана сверху:

Угловая шкала указывает на то в каком положении находится шар внутри клапана. Как я уже говорил, чаще всего такие клапана используют для подключения бойлера косвенного нагрева к котлу. Схема подключения будет выглядеть следующим образом:

В этой схеме теплоноситель будет циркулировать либо через теплообменник бойлера, либо через радиаторы отопления. Сервопривод клапана будет управляться термостатом бойлера. Теперь давайте поговорим о наиболее важных технических характеристиках таких клапанов:

  • Диаметр подключения — диаметр резьбы в дюймах.
  • Рабочая температура — температура теплоносителя, при которой клапан отработает весь срок эксплуатации.
  • Материал корпуса и уплотнений — чаще всего, такие клапаны изготавливаются из латуни, а в качестве уплотнений может быть использован эластомер (резина) типа EPDM.
  • Номинальный поток — измеряется в кубических метрах за час и определяет предел пропускной способности клапана. Номинальный поток прямо пропорционален диаметру подключения клапана.
  • Рабочая среда — этот параметр определяет то, в какой среде может работать данный узел. Например, это может быть только вода, либо растворы гликолей (антифризов для отопления).

Давайте двигаться дальше, следующая остановка — сервопривод!

Подключение сервопривода

Еще до начала монтажа нужно установить, с каким термостатом будет работать сервопривод. Если с помощью термостата осуществляется контроль всего лишь над одним водяным контуром, между обоими приборами устанавливается прямая связь посредством проводников.

Если же используется так называемый мультизональный термостат, контролирующий сразу несколько участков, то его соединение с каждым сервомотором осуществляется через специальный коммутатор теплого пола. С его помощью различные устройства подключаются и соединяются между собой в единую цепь.

Коммутатор выполняет не только связующую и распределительную функции, но и служит предохранителем. Если положение всех отсекающих клапанов будет закрытым, коммутатор автоматически выполнит отключение питания циркуляционного насоса. Это особенно удобно, когда в работе теплых полов принимает участие автономный автоматизированный газовый котел.

Среди многочисленного оборудования, которое участвует в работе систем отопления «теплый пол» можно обнаружить небольшой приборчик, играющий важнейшую роль в управлении и в регулировке отопительной системы. Это сервопривод, электромеханическое устройство, без которого автоматическая регулировка температурного режима для теплого водяного пола не возможна.

В основе прибора лежит электротермическая реакция на изменение температуры нагрева теплоносителя в основной подающей трубе и последующее механическое действие, обеспечивающие в комплексе открытие или закрытие поступление горячей воды в отопительные контуры. Сервоприводы или сервомоторы, официально на языке профессионалов устройство называется сервопривод электротермический, сегодня присутствуют практически во всех автономных системах отопления. Новые загородные жилые постройки, коттеджи и дачи, оборудованные теплыми полами, имеют на оснащении теплый пол, который управляется сервоприводами. Именно сервопривод, устанавливаемый для теплого пола на коллектор, выполняет задачу по регулировке потока теплоносителя в системе отопления водных полов.

Обзор популярных моделей сервоприводов

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

Сервопривод для отопления

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:


Комбинированная система отопления VALTEC

  • TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
  • TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
  • TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:


Технические характеристики электротермического сервопривода WATTS

  • 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
  • 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
  • 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

  • UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
  • привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.


Таблица характеристики сервоприводов Rehau

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

  • питание – 24 В;

    Коллекторная группа системы отопления и теплого пола Luxor

  • работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
  • на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
  • монтаж происходит в прямом положении – вертикальном или горизонтальном;
  • максимальная температура в системе – +100°С;
  • кабель длиною 1,5 м;
  • температура хранения прибора – от 0 до +50°С;
  • корпус изготовлен из синтетических материалов. Его цвет – серый;
  • наличие гарантии – 2 года.

Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

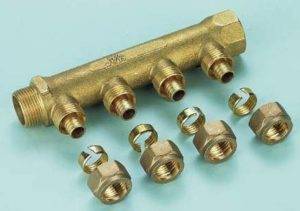

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Принцип работы и устройство сервопривода водяного пола

Любой сервопривод, который применяется для систем теплого водяного пола, имеет следующее устройство: пружинный механизм и емкость (сильфон), в которой находится специальная жидкость – толуол. Под воздействием температуры представленное вещество способно расширяться и оказывать давление на шток термического клапана, который, в свою очередь, выдвигается. В этом случае клапан закрывается.

После того как жидкость внутри сервопривода остынет, клапан возвращается в исходную позицию. Остывает устройство гораздо дольше, чем нагревается. Нужно отметить, что есть устройства, которые работают без толуола. В этом случае шток перемещается вследствие нагрева компенсационного термического элемента. Он представлен в виде пружины или пластины, способной вследствие нагрева менять свое расположение.

В верхней части сервопривода можно увидеть специальный выдвигающийся механизм, который не только определяет, как посажен термопривод в клапане, но и может показывать режим работы клапана (включен он или нет).

Индикация положения клапана на сервоприводе и его устройство: 1- Гайка; 2 — Пружина; 3 — Сильфон; 4 — Корпус со светодиодами; 5 — Вспомогательный контакт; 6 — Кабель

Еще сервопривод, который устанавливается на системе теплого водяного пола, обладает специальной защитой от перегрева. То есть в случае превышения допустимой температуры благодаря встроенному механизму выключения питания приспособление перестает работать. Подключать такие устройства можно как на отдельный термостатический клапан, так и на клапан коллектора.

В зависимости от того, какими техническими параметрами обладает помещение, в котором будет оборудован водяной теплый пол, можно использовать сервопривод, работающий от переменного или постоянного тока. Подробнее о его работе расскажет в видео Дмитрий Шумаков:

Как сделать коллектор своими руками?

Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.

Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.

Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.

Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.

Самодельный коллектор для теплого пола можно собрать из полипропиленовых труб. Нужно понимать, что таким образом можно смонтировать только самые простые модели, управлять которыми придется вручную

Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.

Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.

Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.

Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.

Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.

Коллектор для теплого пола заводской сборки – надежное устройство, которое незаменимо для многоконтурных систем и конструкций с автоматическим управлением

Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.

Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.

Основные виды сервоприводов

Нормальная работа теплых полов зависит от множества факторов. Сама по себе, это достаточно сложная конструкция, включающая большое количество компонентов, требующих правильной установки. Среди всех устройств, особое место занимают сервоприводы, выпускаемые в нескольких вариантах:

  • Механические (рис.1). Отличаются простейшей конструкцией и таким же простым управлением. Они долговечны и стоят сравнительно недорого. Регулировка температурного режима выполняется обычным поворотом колесика в разные стороны. После чего температура увеличивается или уменьшается. Работа механических устройств не требует постоянного контроля, поскольку все дальнейшие действия будут осуществляться автоматически. Минусом такого сервопривода считается невозможность программирования минимального значения температуры, а все настройки выполняются вручную.
  • Электронные (рис.2). Данные сервоприводы обладают значительно большим количеством функций. С помощью небольшого дисплея возможно вести наблюдение за работой всей конструкции теплых полов, быстро обнаруживать нерабочие процессы. Конструкция такая же простая, как и в случае с механическим вариантом, только она гораздо удобнее и эффективнее. Все регулировки рабочих процессов осуществляются в автоматическом режиме, то есть присутствие человека вообще не требуется. Единственным заметным недостатком является высокая стоимость.
  • Дистанционные (рис.3). Основным достоинством таких приборов является возможность выполнения всех настроек на расстоянии от коллектора, где установлен сервопривод. В схему дистанционных устройств включены два датчика, обеспечивающих точное слежение и контроль над температурными показателями помещения. За счет этого сервопривод имеет возможность действовать примерно в 8-10 различных режимах и контролировать расход электроэнергии. Рекомендуется использовать те приборы, которые поступают в комплекте со всей системой водяных теплых полов.

Вся аппаратура классифицируется и разделяется также на приборы закрытого и нормально открытого типа. В первом варианте клапан изначально установлен в закрытом положении, поэтому проход теплоносителя будет невозможен даже при включении электротока. Во втором случае нормально открытый сервопривод для теплого пола пропускает через себя нагретую воду без каких-либо препятствий.

В настоящее время появились современные устройства с универсальными функциями, в которых нормальное положение устанавливается по необходимости. Во время работы оно может изменяться из положения «открыто» на «закрыто» и обратно.

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в трехходовом клапане. Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу. В отличие от нагрева, остывание жидкости проходит медленнее

На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Как устроен сервопривод

Обычный сервопривод для теплого пола по принципу «включил-выключил» чаще сделан на основе емкости с расширяющейся жидкостью, толуола. При подаче напряжения емкость подогревается спиралью, жидкость расширяется и давит на шток. При отключении объем жидкости уменьшается, происходит возврат в первоначальное положение.

Также возможен вариант конструкции с нагревающейся пластиной, но принцип тот же — при нагреве происходит выдвижение штока. Эти конструкции сервоприводов просты, в них отсутствует электромагнитный движитель и вращение штока, их часто называют также «теплоприводами».

Выдвижение штока будет происходить с задержкой на 1 — 3 минуты, после подачи напряжения как и его возврат после отключения. Но нас интересует, что будет происходить в самой системе при включении и выключении сервопривода, т.е. необходимо рассматривать как ведет себя при этом управляемый клапан…
