Чудо-печь на солярке — цена и отзывы владельцев

13 Как обустроить дизельную печь своими руками

Если нужно обогреть гаражное помещение, оптимальный вариант – автономная печка, работающая на дизеле. Ее возможно приобрести в магазине, однако, чтобы сэкономить деньги, автомобилист может сделать печку собственноручно.

13.1 Разбираемся с принципом действия конструкции

Принцип работы дизельной печки основан на сгорании солярки и ее испарений. Конструктивно устройство включает в себя:

  • емкость для топлива;
  • топку;
  • нагревательный компонент.

Сначала производится заливка дизеля в бак. После этого начинают выделяться испарения. При розжиге создается нужная температура. Испарения вспыхивают и начинают гореть.

13.2 Необходимые материалы и инструменты

Основными материалами для изготовления дизельной печки являются металлические листы, уголки, трубные изделия, крепеж, баллон. Все зависит от того, печь какого типа решил изготовить автомобилист. Из инструментария потребуются:

  • устройство для сварки;
  • болгарка;
  • гаечные ключи;
  • приспособления для проведения измерений и разметки.

Делаем своими руками

Сооружение отопительного прибора самостоятельно – очень затратный, занимающий время и силу процесс. Он себя оправдывает только тогда, когда его себестоимость будет ниже, чем цена заводской разработки. Для чудо-печи этот процесс неоправданный, но каждый решает сам, что лучше.

Существует несколько видов обогревателей на солярке.

Обогреватель из газового баллона

Для изготовления потребуются:

  1. Баллон без швов с толщиной стенок менее 1,5 см.
  2. Трубы для дымоотвода длиною в 4 м и диаметром свыше 10 см.
  3. Резервуар для горючего, объемом до 15 л.
  4. Медные трубы.
  5. Болгарка и аппарат для сварки.
  6. Угольники из стали.

Процесс подачи солярки идет самотеком. Он не требует дополнительных элементов для прогревания воздуха. Источник горения должен быть на той же высоте, что и контур. Это позволяет предотвратить процесс перегревания печи до пожароопасной температуры.

Инструкция по изготовлению:

  1. Разрежьте баллон с помощью болгарки на две ровные части. Одна из них будет служить в качестве крышки, вторая – камеры.
  2. Приварите к камере металлические углы, таким образом, чтобы сформировать ножки.
  3. В крышке сделайте с помощью сварочного аппарата небольшое отверстие под вытяжную трубу с диаметром 10 см. Отверстие следует сделать на расстоянии 15 см от края.
  4. В корпусе проделайте небольшую дырку, которая будет использоваться для регулировки поступления воздуха. Его будет прикрывать специальная пластина.
  5. От места сварки отмеряйте 10 см и в полученной точке сделайте отверстие в 3 мм диаметром. По такому принципу следует сделать еще 10 дыр, последняя из которых будет располагаться на расстоянии 0,5 м от сварочной точки.
  6. В трубе просверлите отверстие под трубу с диаметром 8 см и длину 4 м. Ее следует смонтировать параллельно полу и хорошо приварить.
  7. Для залива топливной жидкости в крышке следует сделать дополнительное отверстие диаметром не более 8 см.

Источник горения должен быть на той же высоте, что и контур, это позволяет предотвратить процесс перегревания печи до пожароопасной температуры

Капельный тип печки

Печь с капельной системой работы очень проста в изготовлении. Как правило, используется для обогрева небольшой площади помещений.

Инструкция по изготовлению:

  1. Сделайте предварительный расчет территорию, которая будет обогреваться. Например, для помещения размером 3 на 3 метра будет достаточно ящика с параметрами 30х30х45 см.
  2. Для печки с небольшими размерами можно использовать емкость от огнетушителя, для больших размеров можно использовать емкость в 200 литров.
  3. Для емкости под солярку достаточно емкости объемом в 2 л, например, можно использовать обыкновенную медицинскую горелку. Для ее подсоединения следует соединить резиновый шланг горелки под углом 90 градусов с медной трубой с небольшим диаметром и длиной в 1 м.
  4. Шланг следует согнуть пополам и закрепить струбциной для фиксации деталей печки. Регулировочный винт следует вмонтировать так, чтобы процесс поступление жидкости был капельным.
  5. Вместо фитиля можно использовать смоченную в солярке ветошь.
  6. Установите дверцу.
  7. По центру корпуса сделайте отверстие под диаметр медной трубы.
  8. Если планируете использовать устройство для приготовления пищи, следует смонтировать трубку не сверху, а сбоку.

Область применения

Установка чудо-печи на солярке будет оптимальным решением для отопления теплиц, дачных домов, подвалов, подсобок, мастерских, палаток, гаражных построек, возведённых в местах, где нет возможности подключения к централизованным источникам тепла.

Её можно использовать как постоянное, так и дополнительное устройство для обогрева, а так же подогревать на ней чай или другую пищу. Для обогрева дачных построек более подходит керосиновая печь. Её КПД выше, чем у дизельных аналогов, в процессе эксплуатации в атмосферу не выделяются вредные вещества, отсутствует неприятный запах.

Как сделать своими руками?

Модели печей для отопления на солярке, которые можно купить в магазине, рассчитаны на определённую тепловую мощность и способны обогреть строение площадью не 30 м2. Прибор, изготовленный своими руками, будет более экономичным и идеально подходить для предполагаемых условий эксплуатации.

Материалы и инструменты

За основу при сооружении печки на солярке и керосине своими руками можно взять использованный баллон для хранения и транспортировки сжиженного пропан — бутанового газа.

Кроме него требуется подготовить:

  • трубу для изготовления дымохода длиной не менее 4-х метров, с внутренним диаметром 10 см и толщиной стенки 2 мм;
  • трубку из меди диной около 1,5 м;
  • небольшую струбцину с винтом;
  • двухлитровую медицинскую грелку;
  • угловую сталь 20х20 мм;
  • электроды.

Комплект инструментов должен состоять:

  • сварочного аппарата;
  • дрели и сверл;
  • напильника;
  • болгарки;
  • линейки и рулетки.

1 вариант изготовления


Схема чудо-печки на солярке

  1. слить остатки наполнителя из баллона;
  2. промыть его слабым мыльным раствором, а затем чистой водой и хорошо высушить;
  3. срезать с помощью болгарки верхнюю часть, удалить вентиль и на его место приварить трубу для отвода дыма;
  4. к нижней половине (топке) приварить ножки из стального уголка и сбоку вырезать отверстие под установку медной трубки;
  5. ещё одно отверстие вырезать в корпусе для регулировки поступления воздуха и прикрыть его металлической пластиной;
  6. трубку из меди согнуть под углом в 90 градусов, с одного конца присоединить к резиновому шлангу от грелки, другой поместить в баллон;
  7. шланг согнуть пополам, для закрепления места сгиба использовать струбцину с винтом;
  8. грелку заполнить дизтопливом и подвесить на стене в удалении от прибора;
  9. в топочную часть поместить чашку с горючим, при этом проследить за тем, чтобы конец медной трубки располагался непосредственно над этой ёмкостью;
  10. зажжённый лист бумаги положить в чашку поверх дизельного топлива;
  11. соединить обе части баллона;

При нагреве солярка начнёт испаряться, далее произойдёт самовозгорание паров. Добавить горючее можно с помощью грелки. Из неё топливо по каплям стекает к медной трубке через резиновый шланг, а затем поступает в топку. Для регулировки подачи используется винт на струбцине.

Устройство и элементы

Печь на керосине и солярке состоит из следующих элементов:

  1. съёмного топливного бачка, оснащённого клапаном;

  2. корпуса;

  3. горелки;

  4. блока со сменным фильтром;

  5. решётки;

  6. регулировочного винта;

  7. отражающего экрана.

Корпус печки на солярке покрывается огнестойким порошковым лакокрасочным материалом, на нём располагается отражательный экран из нержавейки, способствующий более эффективному процессу обогрева помещения.

На задней стенке фиксируется топливный бачок, из которого топливо поступает в корпус. В нём, в самом центре, находится горелка, закреплённая на основании в форме цилиндра. Для корректировки температуры нагрева используется регулировочный винт.

Особенности дизельных обогревателей для дома и дачи

Тепловая пушка на солярке.

Сегодня покупаются дизельные обогреватели для дома и дачи, промышленных и складских помещений, для обогрева гаража и временных построек, в ходе проведения строительных и ремонтных работ, когда на улице мороз. Именно потому данное устройство можно назвать универсальным.

На современном рынке нагревательной техники можно найти следующие варианты дизельных обогревателей:

  • прямого действия;
  • непрямого действия.

Кроме этого обогреватель на солярке для дачи и дома может иметь самую разную мощность, от чего зависит отапливаемая им площадь.

Устройство и принцип работы нагревательных элементов на дизельном топливе. Оборудование внешне представляет собой металлический корпус продолговатой формы, который поставлен на подвижную платформу (передвигается на колесиках).

Конструкционные элементы прибора:

  • камера сгорания топлива;
  • свечи;
  • вентилятор;
  • двигатель;
  • насос;
  • система фильтров для очистки топлива;
  • фильтры для очистки воздуха;
  • емкость (бак) с топливом;
  • контроллер пламени;
  • термостат.

Обогреватель на солярке для дачи и дома срабатывает по следующему принципу. В топливный бак загружается жидкое горючее. Насос начинает перекачивать его в камеру горения, где присутствуют свечи зажигания. Последние питаются от электросети. По команде «Пуск» свечи пропускают искру, топливо воспламеняется. Через систему труб и фильтров в камеру подается очищенный воздух, который нужен для поддержания реакции горения.

Принцип работы агрегатов прямого и непрямого действия.

Оборудование прямого действия. В данном случае продукты горения дизельного топлива не отводятся за пределы помещения, а вместе с подогретым воздухом распределяются по комнате. Это главный недостаток прибора. Именно потому его не используют для обогрева жилых зданий и сельскохозяйственных построек. Однако техника просто незаменима при проведении строительных и ремонтных работ, в производственных цехах, так как может обогреть большую площадь за сравнительно небольшой промежуток времени.

Приборы непрямого действия. Их используют для обогрева жилых помещений, так как продукты сгорания жидкого горючего выводятся за пределы комнаты. В данном случае дым, который образуется от сжигания дизельного топлива, попадает в специальный теплообменник, откуда подается в дымоход. Последний подключается к вентиляционной шахте. Как результат в комнате остается только тепловая энергия.

ИК обогреватель на солярке.

Современные дизельные обогреватели для дачи и дома оснащаются системой фильтров для очистки энергоносителя, что существенно продлевает срок службы оборудования. Кроме этого здесь имеется объемный бак, который дает возможность прибору без дозаправки и в полном, автономном режиме работать до 16 часов. К преимуществам техники непрямого действия можно отнести наличие контроллеров, которые предохраняют оборудование от перегрева. Здесь также имеется контроллер топлива, который срабатывает, как индикатор.

Обычные дизельные обогреватели для дачи и дома имеют вид тепловой пушки. Этот прибор состоит из металлического корпуса, камеры сгорания и вентилятора. В ходе работы прибора вентилятор распределяет тепло в помещении в нужном направлении. Недостаток: после выключения обогревателя температура в помещении резко падает.

Обогреватели для дачи на жидком топливе с инфракрасным излучением лишены подобного недостатка. В данном случае энергия от сгорания теплоносителя превращается не в обычное тепло, а в инфракрасное излучение, которое прогревает не воздух в комнате, а окружающие предметы. Даже после выключения обогревателя заданный температурный режим в помещении держится еще продолжительный промежуток времени.

Понять принцип работы оборудование поможет видео:

https://youtube.com/watch?v=UKaMjRtwkkc

Особенности конструкции

Для изготовления печи на солярке следует в первую очередь ознакомиться с принципом ее работы. Объем топливного бака рассчитан на 2 л горючего. Характерно, что при эксплуатации вопреки бытующему мнению практически ничего не выделяется – выхлопы образуются лишь при розжиге, поэтому его желательно проводить на улице.

Солярка подается из бака самотеком. Там она нагревается и образует газообразную смесь, поднимающуюся по мере нагрева в камеру сгорания.

В верхней части устанавливается спираль, способная нагреваться до 850ᵒС. Также следует позаботиться о дымоходе для вывода продуктов горения.

Вес наибольшей печи данного типа, сделанной в домашних условиях, составляет 6 кг.

Плюсы и минусы конструкции

Современная печь на солярке – это, прежде всего, безопасный и недорогой в обслуживании прибор, т. к. в камере сгорания все горючие элементы сгорают полностью.

К сильным сторонам такой печи можно отнести:

  • отсутствие вредных газов и испарений при эксплуатации;
  • безопасность – работающая печь может оставаться без присмотра;
  • незначительный расход топлива во время работы (ввиду высокой плотности);
  • эффективность;
  • возможность добавления в солярку биологического топлива (растительного масла, например);
  • легкость транспортировки;
  • возможность использования верхней части для приготовления пищи.

Минусов не так много – стоимость солярки напрямую зависит от мировых цен на сырую нефть.

Если планируется соорудить печь на солярке своими руками, то принцип ее работы будет аналогичен описанному выше. Но сначала коротко о пожаробезопасности.

Обзор керосиновых обогревателей популярных производителей

В продаже имеется большое количество разных моделей керосиновых обогревателей, которые можно приобрести по разным ценам. Чтобы сделать правильный выбор, желательно ориентироваться на самые популярные модели, которые успешно зарекомендовали себя среди потребителей.

Керосиновый обогреватель Kerona. Модель Керона представляет собой компактную конструкцию, которую успешно можно применять для обогрева жилых или технических помещений. Конструкция сконструирована таким образом, чтобы успешно обогревать также палатки и не опасаться возгорания. Пожаробезопасность обеспечивается тем, что на аппарат устанавливаются специальные предохраняющие решётки, о которую невозможно обжечься. В большинстве моделях устанавливаются такие защитные компоненты. Многие модели также оснащаются своеобразной системой защиты, которая позволяет не вытекать топливу даже в том случае, если оборудование наклонится в сторону. Большинство обогревателей оснащаются электрической системой поджога, поэтому нет необходимости использовать спички и зажигалку. Чтобы приобрести хорошую модель, необходимо также следить за тем, чтобы в приборе была установлена автоматическая система гашения огня, в том случае если прибор опрокинется. Модель WKH -2310 оснащается такой функцией.
Керосиновый обогреватель «Умница». Модель можно использовать, чтобы подогревать теплицы, гаражи или жилые помещения. Также подходит для отопления маленьких производственных помещений. Часто оборудование приобретают рыбаки, охотники и любители походов. Отличительной особенностью модели является то, что на ней можно разогреть или приготовить себе еду. Время работы керосинового обогревателя — примерно 16 часов.
Керосиновый обогреватель «Комфорт». Оборудование также как и предыдущее можно использовать для обогрева теплиц, гаражей или нежилых помещений. Рыбаки и охотники часто приобретают эту модель для своего досуга. Оборудование может работать без перерыва примерно 12 часов.
Toyotomi. Это японский керосиновый обогреватель, с помощью которого можно отапливать жилые помещения, гаражи и небольшие производственные объекты. В оборудование встраивается хорошая система безопасности, а также автоматический розжиг. Имеются модели, которые могут обогреть помещение с размером до 70 квадратных метров

Важно отметить, что нежелательно дополнять обогреватель своими руками дополнительными приспособлениями, иначе есть риск испортить устройство.
Neoclima. Это китайские производители, которые выпускают очень качественные модели отопительных систем, работающих на керосине или дизельном топливе

Произведя заправку горючего, использовать оборудование можно в среднем 14 часов. В большинстве видов оборудования устанавливается и автоматический поджиг, который работает от батарейки. Это хорошие обогреватели для палатки.

Две разновидности покупных печек

Чудо-печка

Оригинальное наименование придумали продавцы и производители для привлечения покупателей. Чудесного в таком агрегате мало, так как он является наследником всем знакомого керогаза. Мини-агрегат радует пользователем низким потреблением солярки. Небольшие размеры печки и ее вес (не больше 10 кг), простота конструкции и легкость в эксплуатации сделали модели такого типа популярными. Горелка печи выполнена в форме фитиля, нижняя часть которого погружена в емкость с жидким топливом.

При открывании вентиля подается солярка или керосин в рабочий бачок, фитиль, намотанный на цилиндр, впитывает топливо. Зажигается огонь вручную, выжидается некоторое время для прогревания и установки в рабочем режиме. Мощность увеличивается или уменьшается вентилем, с его помощью выключается агрегат.

Горение фитиля прекращается примерно через 7−10 минут, когда на нем сгорит все топливо. Производители постарались создаться максимальный комфорт, установив решетку для подогрева емкости с водой. Если обогреватель на солярке используется регулярно, то постоянно чистят горелку и заменяют фитили, которые относят к расходным материалам и стоимость их невысока.

Тепловые дизельные пушки

Для быстрого нагрева и прогрева помещений, площадь пола которых превышает 20 м², приобретают в торговой сети тепловые пушки, с топливом в виде солярки. Воздух нагревается быстрее из-за прогона его вентилятором в области нагревания. Горелка представляет собой аналогичный предыдущему случаю фитиль или факел. Вентилятор расположен сзади горелки, он нагнетает поток воздуха.

В передней части для безопасности ставится отражатель, топливо подается насосом из бака, рассоложенного на подвижном основании. Воздушные пушки делят на два вида:

  • прямого нагрева;
  • непрямого нагревания.

Их разница заключается в организации отвода продуктов горения. В первом случае дым идет в помещение и выводится с естественной вентиляцией, второй вариант предусматривает устройство простого дымохода их труб. Второй вариант дороже, но его использование менее безопасно для здоровья человека.

Конструкция печей представлена в общем виде, производители предлагают удобные новшества в зависимости от различных дополнительных приспособлений модельного ряда. Корпус агрегатов производится из огнеупорной нержавейки, все модели легко транспортируются в нужное место.

Стоимость моделей

Агрегаты такой технологии выпускают в бюджетном варианте, поэтому стоимость бывает невысокой для чудо-печки на солярке. Цена на различные варианты печей имеет ценовой разброс от 1 тыс. 750 рублей до 5 тыс. рублей. На формирование цены оказывает влияние мощность агрегата, размеры, тип отвода газов, производитель. Фитили стоят по 10 рублей за одну штуку.

Капельная печка

Она хорошо подходит для маленьких помещений, изготовляется легко и быстро. Это идеальный прибор для отопления туристической палатки и небольших сооружений. Вот поэтапно процесс создания обогревателя своими руками:

  • определяются с объектом, для которого создается прибор. Для небольшой комнаты 3*3 м потребуется ящик 30*30*45 см;
  • в зависимости от габаритов печки можно взять огнетушитель и отпилить у него дно, или 200-литровый бак (для большого прибора). Эти элементы служат кабиной теплушки;
  • для солярки потребуется медицинская горелка на 2 л. К резиновому шлангу, которым она оснащена, подсоединяется медная трубка небольшого диаметра длиной в 1 м, ее нужно согнуть под прямым углом;
  • шланг сгибается пополам, в месте сгиба фиксируется струбцина для фиксации элементов печки. Винт устанавливается так, чтобы жидкость медленно капала;
  • внутрь помещают ветошь – это фитиль. Она напитывается соляркой, хорошим материалом для нее будут ватные брикеты из старого матраса;
  • устанавливается дверца;
  • в корпусе по центру или около самой дверцы, но не возле трубы просверливается отверстие под диаметр медной трубки;
  • ветошь поджигается, на нее медленно капает топливо – так работает эта печка.

Печь на солярке для гаража

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

  • она экономит топливо;
  • по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
  • легко транспортируется;
  • простота в использовании;
  • печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

  • аппарат должен располагаться в помещении без сквозняков;
  • легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
  • нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Принцип работы устройства

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

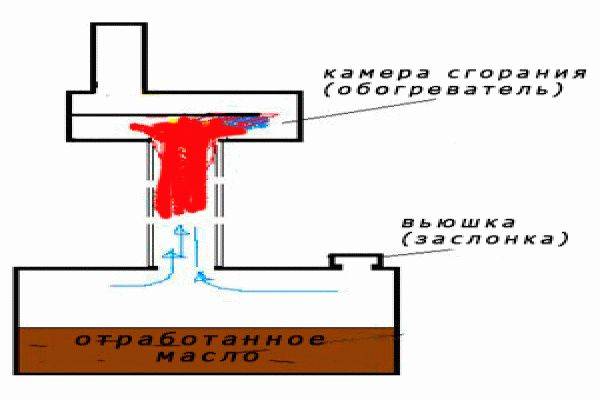

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Преимущества и недостатки

К положительным качествам чудо-печи принадлежат:

  1. Не требует подключения к централизованному отоплению или к электричеству.
  2. Небольшие компактные размеры.
  3. Доступное и недорогое топливо.
  4. Низкая цена.
  5. Наличие винта, позволяющего регулировать интенсивность подачи тепла.
  6. Возможность использовать прибор для подогрева пищи или воды.
  7. Не нужно сооружать дымоход, поскольку от печи нет открытого огня.
  8. Мобильность устройства.
  9. Низкий вес.
  10. Экономный расход топлива, порядка от 200 до 400 г/ час.
  11. Удобно эксплуатировать.
  12. Для установки не требуется брать специальные разрешения и согласовывать проект с соответствующими инстанциями.

Имеются и недостатки, например:

  1. Прибор не следует использовать для постоянного отопления помещения, поскольку от него исходит неприятный запах и возможно попадание дыма в воздух.
  2. Требует периодической замены фитилей.
  3. Время от времени устройство следует чистить.
  4. Требует специально оборудованного места и четкого соблюдения норм пожарной безопасности.
  5. Неприятный запах.

Устройство печи на солярке

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
