Схема кольцевого пристенного дренажа подвала дома
Трубы дренажа — дрены, укладываются вдоль стен фундамента и создают вокруг дома защитное кольцо. На углах кольцо дрен разрывается в дренажных колодцах. Собранная дренами вода отводится в накопительный, сборный колодец.
Из сборного накопительного колодца вода может удаляться по нескольким направлениям:
- Использоваться на участке для хозяйственных нужд и полива посадок.
- Сбрасываться на рельеф за пределы участка.
- Фильтроваться в нижележащие слои грунта.
- Направляться в центральную канализацию поселка.
Способ использования дренажной воды выбирают исходя из местных условий и желаний хозяина дома.
Для сброса дренажной воды в центральную канализацию поселка по правилам необходимо разрешение владельца сети канализации и оплата услуг по приему и транспортировке стоков.
В дренажных колодцах отстаиваются, оседают на дно и скапливаются частицы грунта, которые несет вода в дренах. Кроме того, через колодцы контролируют исправную работу дренажной системы и периодически, по мере необходимости, промывают струей воды участок дрен от скопившихся там отложений.
Дренажные колодцы устанавливают на углах поворота трассы, при изменении уклона или перепада по высоте, а также на прямых участках через каждые 40-50 метров. На углах поворота колодец ставить не обязательно, если расстояние от угла до ближайшего колодца не более 20 метров. Не допускается отсутствие колодцев на двух углах поворота подряд.
Как сделать дренаж вокруг дома своими руками
Поэтапная инструкция по устройству дренажа закрытого типа
Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
- проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
- располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.
Устройство дренажа закрытого типа (сплошной, пристенный)
Схема дренажа вокруг дома представлена на фото
Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.
Рытье траншеи для дренажа участка загородного дома
Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.
Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.
Укладка геотекстиля на дно траншеи под дренаж
Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.
Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.
Засыпать низ (дно) траншеи гравием.
Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net
Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.
Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.
Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.
Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.
Вывод труб в смотровые колодцы
По функциональному назначению дренажные колодцы делят на два вида:
- накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
- поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
- Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
- Засыпать дренажные трубы щебнем на высоту 300мм.
- Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
- Засыпать песок, землю и/или уложить дерн.
Поглощающий колодец и обмотка дренажной трубы геотексителем
Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.
Готовая дренажная система в разрезе представлена на фото
Схема дренажной системы в разрезе
Заключение
Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.
Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.
- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
- На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой - Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.
Основные работы
Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.
- Во-первых, все работы должны проходить летом – по понятным причинам.
- Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
- В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
- В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
- В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
- В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
- В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.
И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.
Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.
- Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
- Дайте фундаменту время просушиться.
Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.
При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.
На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.
Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.
Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.
Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.
Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.
Предлагаем ознакомиться: Печь для бани своими руками из кирпича
Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.
Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.
По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:
- поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
- пристенный дренаж фундамента;
- кольцевой дренаж фундамента;
- пластовый дренаж.

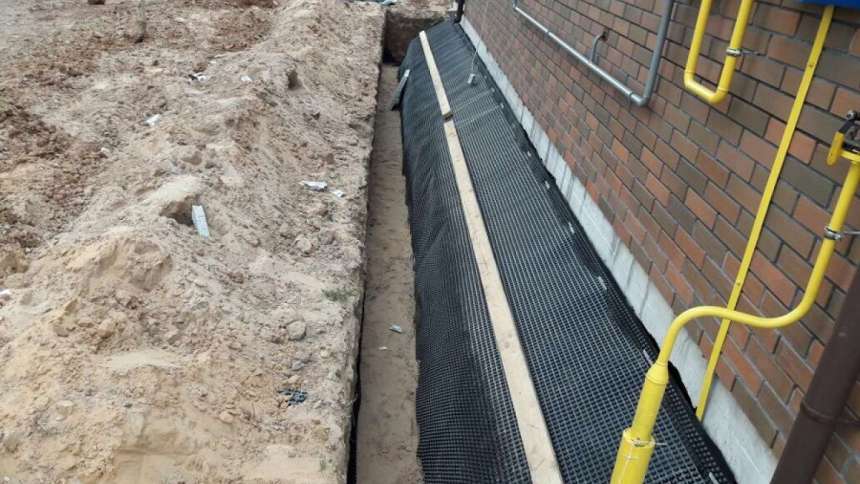

Фотография с участка при укладке дренажа.
Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.
Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.
Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.
Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.
Строительные нормы
Приступая к организации дренажной системы необходимо учесть важные технические и строительные моменты:
Работы проводятся исключительно в тёплое время года. Оптимальным считается период с начала июня по конец августа, когда воздух достаточно прогрет, а проливные дожди большая редкость.
Обустройство водоотвода – процесс достаточно трудоёмкий. У человека, работающего в одиночку, работы займут два-три месяца. Квалифицированная бригада справится в среднем за три-четыре недели. По этой причине хозяева нанимают специальные строительные бригады.
Если работы проводятся самостоятельно, требуется дополнительная установка вокруг здания навеса из полиэтилена и досок
Эта мера предосторожности защитит уже выкопанные траншеи и само здание от проникновения в подвальное помещение влаги в случае проливного дождя
В дождливый период лета стенки траншей укрепляются решётками для предотвращения осыпания грунта внутрь конструкции.
Двор обустраивается системой трапов (отмосток) из дерева, позволяющих без всяких опасений перевозить грунт и строительные материалы. Особо актуальна эта мера если имеются газоны или клумба.
Для максимально точного проектирования водоотводной системы производится предварительная откопка фундамента. На этом этапе можно точно определить глубину залегания фундамента, его форму и размеры.
Попутно собирается информация о точках максимального скопления влаги и уровне грунтовых вод в конкретной местности.
На следующем этапе определяется глубина закладки труб и места для размещения дренажных колодцев.
И только после этого становится очевидным перечень и количество строительных материалов.
К элементам дренажной системы выдвигаются следующие требования:
- Траншея копается на расстоянии в один метр от дома и на 10-30 сантиметров ниже его основания (то есть, закладка труб ведётся ниже фундамента). Ширина траншеи не должна превышать 35-40 сантиметров.
- На дно траншеи обязательно укладывается песчаная подушка и обеспечивается уклон в сторону водосборников (примерно 1 см на каждый метр).
- Колодцы (водосборники) запрещается размещать на расстоянии ближе трёх метров к дому. Оптимальным вариантом будет использование пластиковой ёмкости с дренажным отверстием на дне.
- В местах соединения труб рекомендуется расположить смотровые колодцы. Эти сооружения помогут тестировать систему на возможные протечки во время эксплуатации.
Если на участке зафиксирована высокая влажность грунта, водосборников устанавливается несколько. Они размещаются рядом и соединяются между собой трубами.
Дренажная система в дизайне ландшафта
Затейливо выложенная галькой траншея
Дача даче рознь, и иногда её функции сводятся не к выращиванию петрушки и картошки — многие хозяева, живущие в бешеном темпе мегаполисов, предпочитают на ней просто отдыхать. Соответственно, открытого грунта на ней может и не быть вовсе – всё асфальтировано, забетонировано, покрыто плиткой.
Подпорные стенки из камня, образующие водоотводный канал
Тем не менее, и такой участок может нуждаться в дренаже, который следует предусмотреть ещё в процессе благоустройства территории. Здесь точно так же можно устроить как закрытые, так и открытие канавки, только и те, и другие должны не портить ландшафт, а украшать его.
Ручей с мостиком в саду
Канавы, закрытие ячеистой решёткой
Рядом с домом обычно прокладывают водоприёмники, в которые через перфорированную крышку стекает вода с кровли, а затем по лотку отводится в колодец. Внутри такой ёмкости есть похожая на корзинку деталь под названием пескоуловитель, которая, задерживая попадающий в водоприёмник песок и листья, не позволяет засоряться отводным каналам.
Вода по лотку уходит к водоприёмнику
Что касается всей остальной территории, то имеющаяся на ней красиво облицованная камнем траншея может сама по себе быть прекрасным ландшафтным украшением. Конечно, она не должна пролегать прямо перед входом в дом, но почему бы ей не пересекать ваш сад или не разделять секции огорода. Ведь близость влаги лишь заставит растения интенсивнее расти и зеленеть, а к примеру, прокинутый через русло мостик, только добавит прелести всей картине.
Водоприёмник под водосточной трубой
Как правильно сделать закрытый дренаж вокруг дома своими руками
Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:
- лопаты двух видов (штыковая и совковая);
- ватерпас для проверки уклона;
- трамбовка ручного типа;
- приспособление для удаления лишнего грунта с участка (носилки или тачка);
- рулетка;
- геотекстиль;
- засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
- песок;
- смотровые и дренажный колодцы;
- дренажный насос;
- дрены и фитинги для их соединения друг с другом и с колодцами.
Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм. Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.
Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.
Смотровой и дренажный колодец пластиковый покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.
После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:
Выкапывают траншеи необходимой глубины, а в нужных местах котлованы для колодцев. Ширина их должны быть минимум на 20 см больше диаметра трубопровода. Во время земляных работ необходимо контролировать соблюдение уклона при помощи ватерпаса.
Подготавливают траншеи и котлованы для колодцев. Для этого на дно засыпают песок и тщательно трамбуют. Не забывают проверять соблюдение уклона. Песчаная подушка должна быть высотой в 0,10 – 0,15 см. При высоком УГВ для пластиковых колодцев во избежание их всплытия рекомендуется делать бетонное основание толщиной в 10 см, к которому при монтаже емкость крепят.
В канаву укладывают геотекстиль таким образом, чтобы края материала выходили за верхние границы траншеи.
Укладка на дно дренажной трубы. Дрены соединяют друг с другом. При этом могут использоваться раструбы или специальные фитинги. Вводят трубы во входные отверстия колодцев, применяя резиновые уплотнительные кольца.
Засыпают двадцатисантиметровый слой щебня или другого материала на дрены. Не забывают про уклон.
Закрывают дрены, окруженные щебнем, геотекстием.
Засыпают дренажные траншеи слоем песка, толщиной в 10-20 см
Его осторожно трамбуют, а сверху делают обратную засыпку грунтом. Если для региона характерен большой объем осадков, то над дренами на песок устанавливают лотки ливневой системы.
Производят обратную засыпку колодцев и закрывают их люками.
Дренажная система готова.
Видео о том, как сделать дренажную систему вокруг дома своими руками:
Несколько слов о пластиковом дренажном колодце
В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.
От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом. Воду с колодца можно использовать для технических нужд и полива.
Как сэкономить на стоимости коммунальных услуг? Читайте статью — установка счетчика воды своими руками. Установить счетчик совсем не трудно, инструкция
Основные требования к дымоходу для газового котла, на что обратить внимание. Подробности здесь
Схемы устройства дренажных систем
Существуют разные схемы создания дренажа на дачном участке.
Выделяют два основных способа:
- открытый;
- закрытый.
Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.
Закрытая или глубинная система представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.
Открытые дренажные системы
Формирование водоотводящей системы при помощи открытого дренажа на дачном участке – это самый простой способ, который не требует лишних затрат. Включает в себя системы канав, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.
Открытые системы имеют два основных недостатка:
- они занимают полезную площадь участка:
- траншеи необходимо периодически очищать от попадающих в них листьев и мусора.
Пристенная
Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.
При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.
Пластовая
Применяется для отвода воды с участка с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.
Кольцевая
В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как систему нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.
Закрытые дренажные системы
В случае особо затопляемых дачных участков может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.
Горизонтальная
Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.
При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.
Комбинированная
Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид системы либо он не выполняет свои функции в должном объеме.
Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.
Вертикальный дренаж
Для осушения участков с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.
Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.
Зачем нужна дренажная система
В средней полосе России существует проблема суглинистых и глинистых грунтов. Главным недостатком такого вида земли заключается даже не в том, что она недостаточно плодородна, а в том, что во время оттепели глина начинает «гулять». Система осушения участков необходима для обеспечения нормального отвода воды от своего участка, при котором не будет страдать ландшафтный дизайн и зеленые насаждения.
Принципиальное устройство закрытого дренажа
В каких случаях необходима дренажная система:
- Для обеспечения отвода воды с участка, который находится во впадине;
- На участке с глинистыми грунтами, которые не впитывают воду;
- В Вашем регионе слишком близко грунтовые воды расположены к поверхности земли.
В особенности осушительная система необходима для заболоченного участка. В таком случае дренаж исполняет роль не только системы устранения лишней воды с целью создания ландшафтного дизайна, но и обеспечения благоприятных условий для постройки дома.

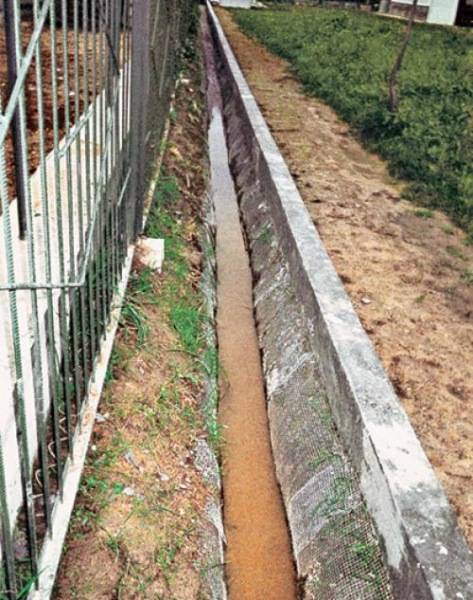

Фото: открытый дренаж
Стоимость установки систем дренажа под ключ
Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.
Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:
При соединении труб к смотровому колодцу, важно убедиться в герметичности стыков Источник saratov.tiu.ru
Цена на обустройство дренажа складывается и зависит от следующих условий:
- Площадь участка (расчет стоимости зависит от протяженности каналов);
- Комплекс необходимых работ;
- Угол уклона (высота между верхней и нижней точками траншеи);
- Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
- Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).
Сколько стоит дренаж
Если вы решили полностью сделать дренаж участка самостоятельно, то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:
- Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
- Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
- Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
- Средняя цена за куб речного песка составляет порядка 600-700 рублей.
В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.
Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.
Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр, за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.
Но если вы уверены в своих силах или имеете хоть какой-то опыт, то можно заказать только проект, а остальное сделать самостоятельно. Либо вообще все дренажные работы провести собственными силами, включая составление схемы.
Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.
Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.
Отмостка и дренаж вокруг дома
Нередко домовладельцы принимают решение сделать вокруг дома отмостку. Одной из главных целей отмостки называют отведение воды от дома. На самом деле отмостка шириной один метр не может полноценно справиться с поставленной задачей. Вода все равно будет скапливаться у края отмостки и просачиваться к фундаменту, угрожая со временем начать разрушать его. А если у дома имеется подвальное помещение или погреб, скопление влаги может привести к образованию плесени и грибка.
В качестве одного из вариантов гарантированного отведения воды от дома является увеличение ширины отмостки до 3-4 м, что редко встречается на практике. Поэтому для решения этой проблемы стоит прибегнуть к устройству системы дренирования.
Дренажная система на участке. Поверхностный дренаж
провести поверхностный дренаж участка своими руками сравнительно несложно. Мелкий дренаж устраивают, когда хотят защитить, в первую очередь, дачи, будь то подвал, подземный паркинг или подвал. Термин «поверхностный» связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и каналов, собирающих воду во время дождя, ливня и после таяния снега. Поверхностный дренаж в свою очередь также делится на два типа: линейный и точечный .
Линейный тип – это цепочка из лотков, уложенных определенным образом. Можно провести аналогию с руслом, уклон которого направлен в сторону колодца. Именно в него попадает вся вода, окончательно взятая из поддонов. Такое устройство водоотвода на участке проводят по открытым дорожкам или стоянкам, по периметру навесов, гаражей. Но чаще всего это, как правило, дренаж дома. Такая дренажная система на этом месте известна нам еще со времен Древнего Египта. Принцип тот же, только материалы более продвинутые. Сейчас используются железобетонные или пластиковые лотки. Сверху есть встроенная решетка, закрывающая желоб. Кроме того, в систему встроены специальные корзины для мусора, облегчающие обслуживание.
Дренажный поддон
Точечный тип – это система водосборников, устанавливаемых в местах, где необходимо собирать воду локально. Коллекторы дренажа обычно устанавливают под кранами и в глубоких ямах, но в основном под водосточными желобами. В противном случае вода с крыши будет стекать в землю, а затем просачиваться в землю, разрушая фундамент и подземные помещения, если таковые имеются.
Сбор воды из канализации
Коллекторы устанавливаются в земле так, чтобы они находились на одной поверхности с общим уровнем земли. От них прокладывают трубы в канализацию. Сверху водосборник накрывается сеткой, которая также служит защитой от мусора и может служить декоративным элементом. Время от времени резервуары для воды необходимо чистить. Для этого нужно просто приподнять решетку и убрать скопившийся мусор.
Коллектор воды
Собирайте воду с крыши
Оба эти типа часто используются парами, чтобы максимизировать эффективность дренажной системы. Поверхностный тип (без труб) также может включать открытый дренаж. В этом варианте канавы выкапываются и остаются открытыми (в редких случаях закрываются решетками, защищающими их от попадания крупного мусора). А чтобы стены рва не обрушились и не осыпались, их делают под углом 30 градусов и устраивают из гальки или засаживают почвопокровными растениями. Также можно засыпать его щебнем, чтобы избежать повреждений, но это снизит его урожайность. Сделать такой дренаж своими руками сможет даже новичок.
Куда направлять воду с крыши?
Вода, стекающая с крыши по водосточным трубам не должна просачиваться в грунт рядом со стенами дома.
Можно встретить описание устройства системы водоотвода, которая направляет воду с крыши в трубы пристенного дренажа. Трубы пристенного дренажа в этом случае имеют двойное назначение — служат и для сбора подземных вод вокруг фундамента и для транспортировки воды с крыши.
Использование дырявых труб пристенного дренажа еще и для перемещения воды с крыши довольно рисковано, и обычно кончается затоплением подвала во время сильного дождя.
Лучше всего для отвода воды с крыши и поверхностных стоков с площадок на участке выполнить отдельную систему водоотвода.
