Виды электрокотлов 380 вольт для отопления

Обвязка и первый пуск трехфазного котла

Начинают монтировать электрический трехфазный котел отопления с расчета схемы. Она несколько сложнее, чем при подключении к сети 220 В, но присутствует в паспорте к агрегату. Поскольку придется получать разрешение на эксплуатацию котла в сети 380 В, то и подключение лучше доверить работникам электросетей.

Самая ответственная часть – подсоединение проводов. Порядок указан в инструкции и абсолютно несложен. Главное – соблюсти цветность и правильно заземлить агрегат.

Трехфазная схема подключения

Важно грамотно выполнить обвязку. Правильная обвязка – гарантия качественной работы устройства

Для этого потребуется ряд комплектующих и инструментов. Работа не представляет сложностей для человека, имеющего представление о сантехнических работах.

Вода должна поступать в котел через обратку. Это делается для того, чтобы иметь возможность добавлять воду в процессе работы котла без возникновения кавитационных процессов. В линии подачи устанавливается перекрывной кран, а в линии нагнетания – фильтр.

Котел монтируется в нижней точке системы. Это позволит получить максимальный нагрев элементов системы отопления. Труба подвода теплоносителя к радиаторам устанавливается на минимальной от них высоте.

Двухконтурный нагреватель требуется подключать так, чтобы теплоноситель в малом контуре прогревался до определенной температуры и подавался в большой контур к радиаторам.

После того как соединения выполнены, приступают к пуску. Сначала снимают переднюю панель и чуть приоткрывают кран в обратке, чтобы вода начала поступать в бак.

Контроль осуществляют по манометру на корпусе прибора. Нужное давление ограничено зеленым сектором на приборе (1,5-2 бар). Когда стрелка перейдет в этот сектор, откручивают краник на клапане сброса (установлен в верхней части) и полностью стравливают воздух. Когда потечет вода без пузырьков, его закрывают. При этом давление в баке упадет. Следует подождать, пока оно вырастет, а затем повторно стравить воздух.

Блок управления электрокотлом

Далее приступают непосредственно к пуску. Для этого включают АЗС. На индикаторе прибора загорится лампочка питания и появятся цифровые данные о температуре воды.

Нажатием кнопок со стрелками (+ и -) контролируется количество используемых кВт и давление воды в котле. Кнопки «режим» (Mode) и ОК позволяют программировать температуру и потребление электроэнергии в кВт.

После выставки заданной температуры начинает функционировать насос и включается нагревательный элемент. Осталось закрыть крышку и наслаждаться тихой и быстрой работой. Останавливают котел нажатием кнопки со знаком «минус» и полным сбросом заданной температуры.

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

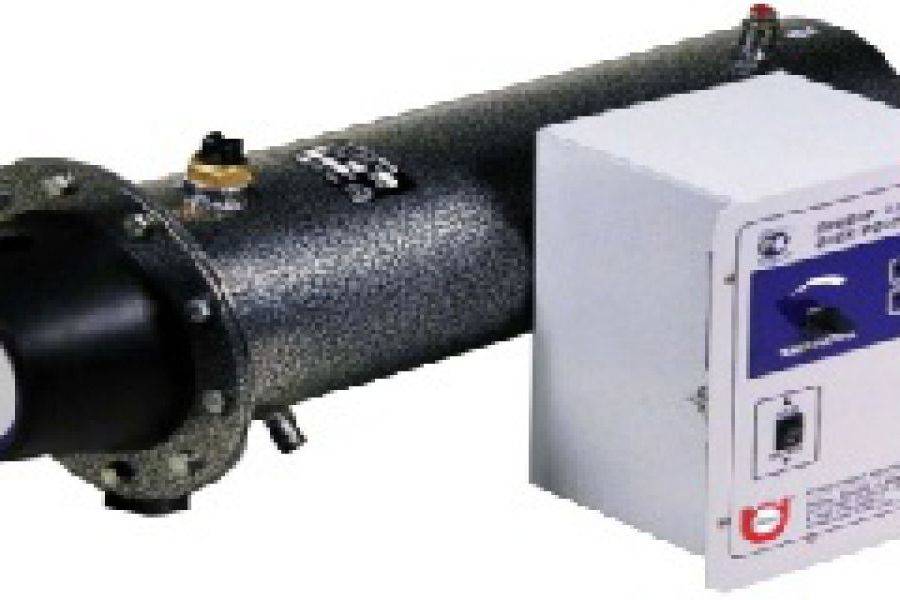

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»

Технические характеристики линейки «Дачник М»

ХарактеристикаЗначение
Серийные варианты мощности, кВт3.5, 5
Температура теплоносителя на выходе, 0С10 — 55
Рекомендованный теплоносительОригинальный водный раствор определённой электропроводности
Габариты (ДхШхГ), мм250х130х130
Базовая комплектацияБлок управления, терморегулятор, кабель

Видеоотзыв владельца о котле «Дачник М»:

Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО. Технические характеристики линейки Галан

ХарактеристикаЗначение
Серийные варианты мощности, кВт2, 3, 5, 6, 9, 15, 25, 36, 50
Температура теплоносителя на выходе, 0С10 — 55
Рекомендованный теплоносительОригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм
Длина, мм315 — 570
Базовая комплектацияДвухканальный терморегулятор Галан «Навигатор»

Видеоотчёт об использовании котла Галан в СО частного дома:

Теория

Что такое ТЭН в электрическом котле? С точки зрения электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.

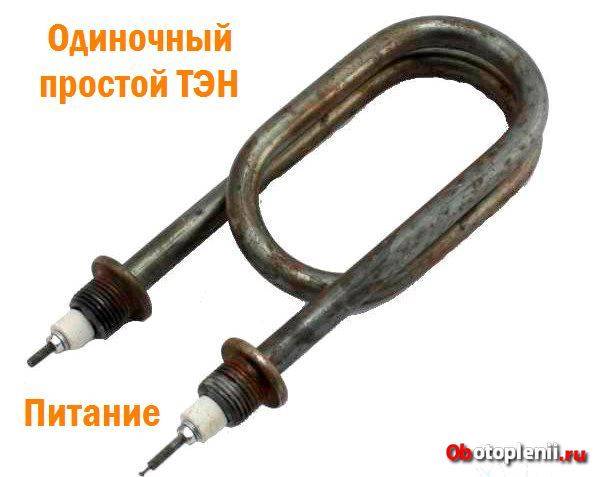

По внешнему виду одиночный ТЭН выглядит, как согнутая или завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.

При подключении одиночного ТЭНа к напряжению питания нам нужно просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.

Но это одиночный ТЭН, который мы можем увидеть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.

Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится для подключения 6 (шесть) контактов ТЭНа электрического ТЭН котла. Есть котлов с большим количеством одиночных тэнов, например, так:

Схемы подключения ТЭН котла

Вариант 1. Схема подключения к однофазной сети

Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.

Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.

Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.

Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).

Вариант 2. Трехфазное подключение

Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.

Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».

По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

По схеме «треугольник» 380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.

Как правильно выбрать?

Чтобы выбрать электрокотел клиенту следует обращать внимание на характеристики приборов, их также стоит учитывать перед приобретением

Число контуров

Одноконтурные котлы осуществляют нагрев теплоносителя в системе отопления. Для обеспечения горячей водой стоит выбрать дополнительно водонагреватель или двухконтурный котёл.

В их конструкцию включены два работающих контура, один для отопления, другой для обеспечения горячей водой. Но данные котлы потребляют очень много электроэнергии, увеличивая стоимость воды и отопления.

Мощность

Основной параметр, на который нужно обратить внимание — это мощность электрокотла. Стоит учитывать площадь и интенсивность теплопотерь здания

При снижении напряжения питания снижается и мощность.

Если использовать двухконтурный электрический котёл для горячего водоснабжения, то предусматривается запас мощности до 25%.

Напряжение питания

Следующим пунктом является вид питающего напряжения. Чаще всего котлы имеют небольшую мощность, а питание происходит от однофазной сети в 220В.

Если требуется подключить более мощное оборудования до 10кВт, то следует прокладывать отдельную линии подключения.

Комплектация

Базовая комплектация агрегата составляет следующие элементы: циркуляционный насос, расширительный бак, группу безопасности, температурные датчики и программатор.

Безопасность

Дополнительные защитные устройства прибора помогут сохранить электроэнергию и предохранить владельца от поломок. Предохранитель находятся за пределами прибора.

ОБРАТИТЕ ВНИМАНИЕ!
Желательно, чтобы предохранители были разной направленности — срабатывает при перегреве, замерзании теплоносителя, критическом измерении данных электричества.

Монтаж

При монтаже стоит учитывать место, где устанавливается агрегат. Это может быть настенная установка или напольная.

Для отопления частного дома больше подойдёт настенная установка. Но при больших размерах устройства у клиента может быть только наполный вариант. В таком случае, стоит убрать агрегат в кладовку или специальную котельную в доме.

Для среднестатической квартиры лучше выбирать настенную конструкцию приборов.

Отапливаемая площадь (расчет)

Стоит взять в пример рассчет для комнаты на 18 кв.м, формула будет выглядеть следующим образом:

18 кв.м х 100 Вт = 1800 Вт

Получается, в час обогрева восемнадцати квадратных метров потребуется 1,8 кВт мощности. Результат делится на тепло, которое выделяется в определенную часть отопительного радиатора.

Если брать в расчёт данные паспорта 170 Вт, то следует:

1800 Вт/170 Вт = 10,59

Полученное число округляется до целого в большую сторону — 11. Из-за чего следует, что для площади в 18 кв.м рекомендовано приобретение агрегата с 11 секциями.

Для обогрева площади 160м2, мощность котла должна быть 16 кВт.

Стоит провести расчёт для площади квартиры 65м2 с трехметровыми потолками:

  • Определить мощность по площади — 65м2/10м2 = 6,5 кВт;
  • Вносится поправка на регион — 6,5кВт*1,2 = 7,8кВт;
  • Следует добавить 25%, учитывая нагрев воды 7,8кВт*1,25 = 9,75кВт;
  • 10% добавляется для учета холодной температуры: 7,95кВт*1,1 = 10, 725кВт.

Результат округляется до мощности в 11 кВт.

Управление

При выборе управления стоит учитывать удобство конструкции и простоту использования. В основном, котлы имеют электронные панели с несколькими клавишами и поворотный переключатель. Но есть и полностью механическое.

Здесь все зависит от личных предпочтений покупатели, которые желательно озвучить перед приобретением.

Дополнительные функции

Обращая внимание на дополнительные функции, учитывают встроенные элементы управления, которые дополняют функционал. Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине

Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине.

  • Защиту от холодных температур;
  • Устанавливаются предохранители от слишком высокой температуры;
  • Термометр для определения температуры;
  • Индикация при активации прибора;
  • Блокирование насов также имеет защиту;

Правила монтажа, выбор места и техника безопасности

Прежде чем устанавливать отопительный агрегат, необходимо подготовить для него место, а для этого в свою очередь нужно грамотно его определить.


В целях безопасности и при наличии дополнительного оборудования котел лучше устанавливать в отдельном помещенииИсточник domkotlov.by

Существуют следующие рекомендации по монтажу электрокотла в своем доме:

  • Для того чтобы защитить жильцов от нечаянного контакта с агрегатом и поражения электрическим током, а также само оборудование от воздействия бытовых факторов, лучше всего подготовить отдельное помещение. Это может быть кладовая, цоколь или гараж.
  • Компактные модели допускается монтировать в прихожей или на кухне. Однако даже в таком случае необходимо предусмотреть зону, свободную от нечаянного контакта. Кроме того, подключение электроотопительной установки потребует подведения труб и кабелей, которые придется каким-то образом декорировать, чтобы не ухудшить интерьер.
  • Для обеспечения противопожарной безопасности установке и подключению электрокотла на деревянной поверхности должен предваряться монтаж подкладки из негорючего материала – листов асбеста и металла.
  • Для максимального комфорта эксплуатации и обслуживания при подходе к котлу должно присутствовать свободное пространство.
  • Электромагистраль должна крепиться на стену выше трубопровода, чтобы в случае прорыва проводка не оказалась в воде.


В целях противопожарной и электробезопасности трубопровод должен располагаться ниже электропроводкиИсточник teplotorg.ru

Трубопровод в месте контакта с котлом должен иметь собственные крепления, чтобы не перегружать штуцеры прибора.

С точки зрения техники безопасности и требований проведения электромонтажных работ, существуют следующие правила подключения агрегата:

  • Монтажные работы должны проводиться только при обесточенной электросети дома.
  • Расположение котла относительно окружающей обстановки – не менее 5 см от корпуса до стены, от 0,7 м свободного пространства перед передней панелью, от верхнего края корпуса до потолочной поверхности минимум 80 см, для подвесной модели расстояние до пола не менее 0,5 м, минимальная дистанция до труб 50 см.
  • Наличие 3-фазной сети. Чтобы подключить электрокотел достаточной мощности, свыше 5-7 кВт, электросети на 220 В будет недостаточно – для равномерного распределения нагрузки понадобится 3 фазы и 380 вольт. В противном случае сеть будет перегружаться, поэтому установить можно будет только маломощный агрегат, роль которого сведется не к полноценному отоплению, а к резервному – для дополнения газового или дровяного котла, на случай их аварийного отключения, либо как вариант для помещения малой площади.


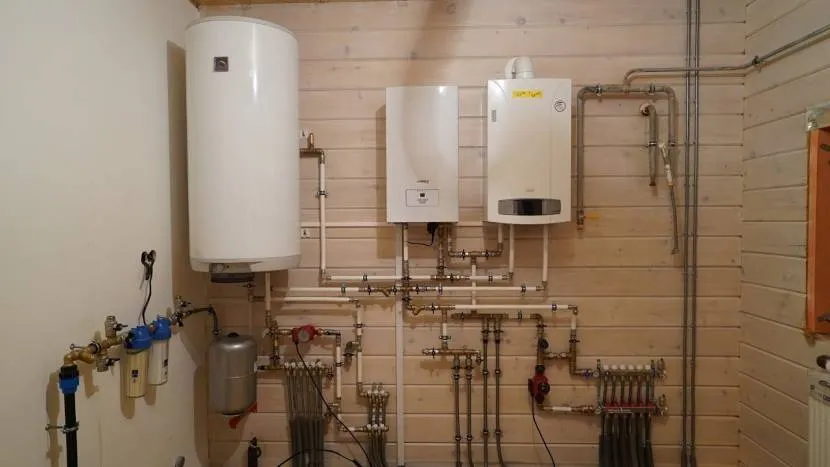

При необходимости или малой мощности электрокотел может дополнять газовыйИсточник sovet-ingenera.com

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим “0”. К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на “треугольник” иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Особенности эксплуатации

После того как все соединения в магистралях выполнены и аппарат подключен к электросети, приступают к его запуску.

Для заполнения системы приоткрывается кран на обратке. При наборе давления 1,5-2 бар откручивается вентиль для стравливания воздуха. Дальше для запуска системы включают АЗС. Нажатием соответствующих кнопок на панели управления устанавливается требуемая температура теплоносителя.

В процессе работы агрегата запрещается:

  • прикасаться к элементам системы заземления;
  • наносить механические повреждения оборудованию.

Необходимо периодически вызывать мастера для проведения технического обслуживания и ремонта. Перед запуском аппарата нужно проверять исправность электросети.

Как рассчитать необходимую мощность электрического котла?

Прежде чем определить, как подобрать электрокотел для отопления, выясните, насколько хорошо проведены работы по сохранению тепла вашем доме. Для этого проведите такой тест: в зимний день измерьте температуру воздуха в каждой комнате на полу и под потолком. Двери в комнатах должны быть закрыты хотя бы с час, чтобы установилось стационарное состояние теплого воздуха. Разница должна быть в 2–4 градуса. При большей разнице нужно проверить все уплотнения на окнах, форточках, балконных и входных дверях. Если после приведения их в порядок ситуация не войдет в норму – нужно утеплять окна, двери, стены, потолок и даже пол.

Если утепление комнат сделано правильно, то выбор электрокотла для отопления можно сделать исходя из необходимой мощности для всего дома. Она рассчитывается исходя из условия наличия 80–100 Вт на 1 м2. Но это соотношение не учитывает климат в вашей местности, ваши предпочтения – мыть, например, руки и умываться теплой водой или каждый день иметь горячую ванну. Кроме того, на мощность котла и расходы электроэнергии сильно влияет то, как построена система отопления.

Если используется ночной тариф и аккумуляция тепла и горячей воды, то необходимая мощность может быть уменьшена.

Котлы для дачи, частного дома, квартиры, загородного трехэтажного особняка.

На выбор электрокотла прежде всего влияет степень автономности. Если он обеспечивает работу системы отопления и горячего водоснабжения для большого дома, то лучше выбирать котел индукционный соответствующей мощности.

Если дом небольшой, нетрудно заготовить или купить жидкое или твердое топливо, или провести газ, то лучше всего электрический котел (ТЕНовый или электродный) сделать дублирующим, подключить его параллельно к основному котлу и использовать при перебоях в подаче газа или при сильных морозах как дополнительный источник тепла.

В некоторых местностях страны использование электрических котлов весьма проблематично, прежде всего, из-за перепадов, бросков и провалов напряжения или частых и длительных отключений. Эту проблему можно решить использованием электрогенераторов с ДВС и частично – использованием стабилизаторов напряжения.

Отопление дома солнечными батареями – здесь больше полезной информации.

Выбор котла: оценка основных параметров

При покупке отопительного агрегата для обустройства системы электрического отопления стоит учесть площадь жилья, теплосберегающие показатели материалов, из которых построен дом, а также климатические характеристики региона.

Основные параметры выбора:

  • мощность;
  • тип подключения;
  • комплектация;
  • способ регулировки производительности;
  • вариант управления.

Мощность. Главная характеристика, показывающая интенсивность обогрева. Для ее определения используют специальные калькуляторы, ориентируются на рекомендации производителей котлов или рассчитывают самостоятельно.


Вычислительная норма – на 1 куб. м комнаты должно приходиться около 40 Вт мощности прибора. Значение надо скорректировать с учетом вероятных тепловых потерь

К полученному значению прибавляют 100 Вт из расчета на каждое окно и 200 Вт – на каждую входную дверь.

Следует учесть и климатическую зону. Табличные коэффициенты, на которые необходимо умножить расчетную цифру:

  • северные регионы – 1,8-2;
  • центральная зона – 1,2-1,4;
  • южная местность – 0,7-0,9.

При выборе электрокотла для коттеджа, частного дома итоговое значение стоит умножить на 1,5. Запас в 50% необходим на покрытие тепловых издержек через потолок и стены.


Тип подключения. Электрические нагреватели делят на однофазные, работающие от 220 В, и трехфазные – требует подпитки в 380 В

Этот параметр зависит от мощности котла. Для приборов до 9 кВт возможно подключение к однофазной сети. Высокомощные агрегаты требуют подвода сети в 380 В. На проведение отдельной трехфазной сетки потребуется разрешение.

Комплектация. Возможны два варианта:

  • базовая комплектация – покупка одного котла, остальные необходимые узлы придется приобретать отдельно;
  • миникотельня – укомплектованный котел.

Второй вариант предпочтительней. Покупка и монтаж всех составляющих по-отдельности обойдется дороже, чем приобретение и ввод в эксплуатацию укомплектованного котла.

Способ регулировки мощности. От этого параметра зависит удобство пользования прибором. Возможна ступенчатая и плавная регулировка. Первый вариант используют в котлах с несколькими нагревательными элементами.


Минус технологии – ограниченность выбора мощностей. Для более аккуратной регулировки температурного режима в помещении используют вентили и термостаты на радиаторах

Плавный выбор мощности предпочтительней. Его преимущества: получение более комфортного микроклимата, экономичность электроэнергии. В бюджетных вариантах маломощных котлов регулировка производительности вообще может отсутствовать.

Способы управления:

Стоит обратить внимание на особенности корпуса. Лучше выбирать котел закрытого типа, чтобы дети не имели доступа к деталям электрооборудования
