Инструкция для твердотопливных котлов: схемы подключения, безопасность использования

Открытый тип с естественной циркуляцией

Самая простая обвязка с минимальным количеством приборов, полной независимостью от электроэнергии. Движение жидкости по системе происходит естественным образом из-за общего расположения труб под небольшим уклоном. Котел устанавливается на полметра ниже уровня радиаторов. Минимальное количество механизмов запорных, приборов регулирующих и т.д.

Такая обвязка эффективна для маленького дома с небольшим количеством потребителей теплоэнергии. Расширительный бак открытого типа устанавливается как можно выше, на чердаке, например.

При этом температуру теплоносителя откорректировать нельзя. А через открытую расширительную емкость часто попадает воздух, влияющий на пагубно внутреннюю поверхность патрубков.

Закрытый тип с принудительной циркуляцией

Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.

Схема отопления закрытого типа с принудительной циркуляцией

Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.

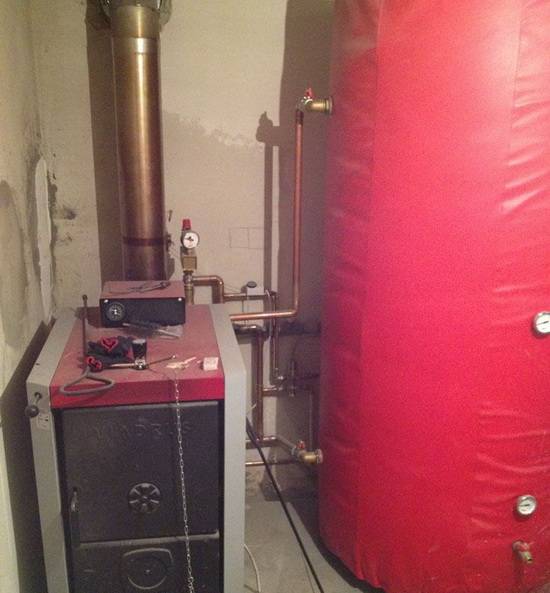

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

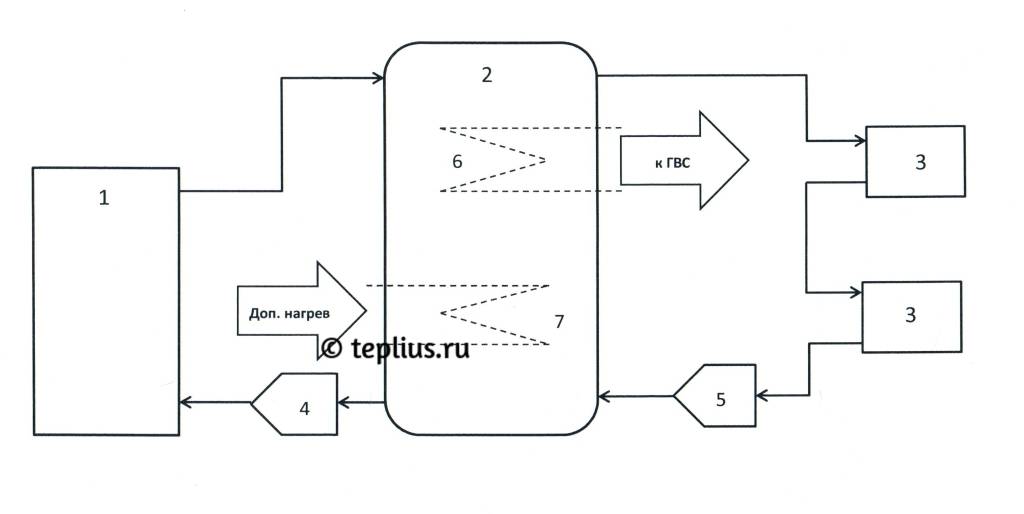

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

  1. Обогревательный котел.
  2. Тепловой аккумулятор.
  3. Отопительные приборы (радиаторы).
  4. Циркуляционный насос в обратной магистрали между котлом и ТА.
  5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
  6. Теплообменник (змеевик) для горячего водоснабжения.
  7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

  • для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
  • для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Отопление с принудительной циркуляцией

Схема монтажа котла на твердом топливе для системы отопления с принудительной подачей теплоносителя предусматривает установку байпаса и трехходового клапана для создания первичного циркуляционного контура.

Монтаж котла на твердом топливе в отопительную систему принудительной циркуляции

Такой принцип подключения твердотопливных котлов исключает образование конденсата в топочной камере стального котла или разрушение чугунного агрегата при попадании остывшего теплоносителя в водяную рубашку раскаленного теплогенератора. Трехходовой клапан, настроенный на заданную температуру, и байпас позволяют подмешивать в обратку нагретый теплоноситель, пока система отопления не выйдет на оптимальный рабочий режим.

Схема установки твердотопливного котла может включать в себя емкость для подготовки воды для ГВС – бойлер косвенного нагрева. Его нагревательным элементом служит змеевик, по которому проходит нагретый котлом теплоноситель.

Схематическое отображение установки твердотопливного котла с бойлером косвенного нагрева

В приведенной схеме бойлер и ветки отопления установлены параллельно, непосредственно после первичного контура циркуляции. Такое подключение позволяет готовить воду для ГВС, используя максимально нагретый теплоноситель. Проходной термостатический клапан, который монтируется на выходе из бойлера, не позволяет теплоносителю свободно проходить через змеевик. Он пропускает воду, остывшую до установленной температуры, которая отдала тепло для ГВС.

На сложность обвязки котельного агрегата также влияет наличие второго теплогенератора (газового или электрического котла), количество и разновидности отопительных контуров (радиаторное отопление, теплые полы).

Существуют разные схемы подключения двух разнотопливных котлов для обслуживания одной отопительной системы. Оптимальный вариант – использование тепллоаккумулятора (буферной емкости), к которому подсоединен твердотопливный агрегат и электрокотел, каждый со своим насосом для циркуляции. Электрический теплогенератор включается по сигналу контроллера с датчиком температуры воздуха, когда температура в помещении начинает падать после прогорания топлива в основном агрегате и остывании теплоносителя в системе.

Поиск информации

Чтобы знать, как правильно подключить твердотопливный котел, не нужно иметь высшее инженерное образование или работать в сервисной фирме.

Любой нормальный производитель котлового оборудования снабжает свои изделия подробнейшим руководством по установке. В этом же руководстве указаны все требования, которые распространяются на монтаж твердотопливного котла отопления в жилых домах и производственных зданиях.

Конечно установка твердотопливного котла отопления в производственном здании – занятие только для профессионалов, тут спорить не буду.

Но когда дело касается небольшого жилого дома, куда устанавливается теплогенератор небольшой мощности, то можно все сделать самому, будь то подготовка места или обвязка котла на твердом топливе, без привлечения специалистов.

Где брать информацию по всем производимым работам и по требованиям? Только не на информационных сайтах и не на форумах!

Почему? Потому что дело касается вашей личной безопасности и безопасности членов вашей семьи.
Поэтому брать информацию можно только из текстов, я повторюсь, текстов нормативных документов, указанных выше.

Никакие слухи и домыслы товарищей в интернете не заменят текст официального документа. Только официальный документ, СНиП или НПБ, способен снабдить вас стопроцентно надежной информацией.

Где искать? На любом сайте, публикующем неизмененный текст указанных выше документов. Еще лучше искать на официальных сайтах представительств крупнейших производителей котлового оборудования. Они готовы нести ответственность за ту информацию, которую выкладывают на своем сайте.

И вот тогда, когда вы проштудировали тексты НПБ и СНиП, когда вы знаете все требования и правила, можете производить монтаж твердотопливного котла своими руками.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Как выбрать систему управления

Автоматика делится на два типа: механическая и электронная. Каждый вариант имеет свои плюсы и минусы.


Пульт управления автоматикойИсточник otoplenie-expert.com

Механическая система имеет свои достоинства:

  • Её можно использовать независимо от наличия или отсутствия электросети.
  • Механическая система простая и удобная при эксплуатации.
  • По сравнению с использованием электронной управляющей платы она существенно дешевле.
  • Высокая надёжность при эксплуатации.
  • Монтаж могут сделать те владельцы, которые не имеют профессиональных навыков для такой работы.

Применение такого варианта позволяет регулировать использование воздуховода, выполнять другие действия для оптимизации работы котла. Недостатком является меньшая эффективность по сравнению с автоматикой, реализованной с помощью электронных устройств.

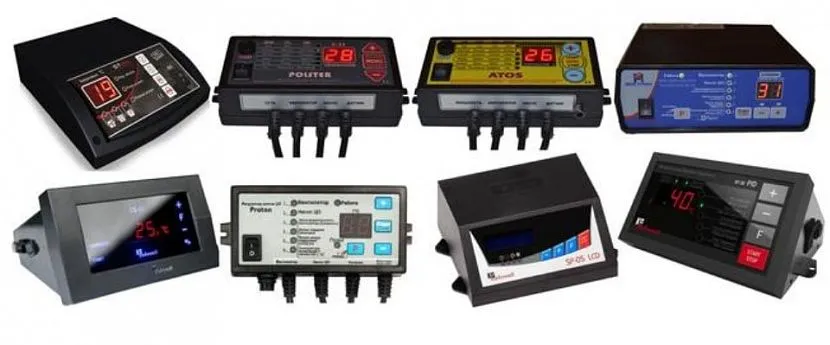

Различные виды блоков управленияИсточник otoplenie-expert.com

Электронный вариант обеспечивает наличие таких плюсов:

  • Высокое качество работы.
  • Возможность программирования на несколько дней.
  • В некоторых системах доступно удалённое управление, в том числе и через интернет.

В качестве недостатка отмечают высокую стоимость оборудования и энергозависимость. Там, где нет возможности подключить электропитание, система функционировать не будет.

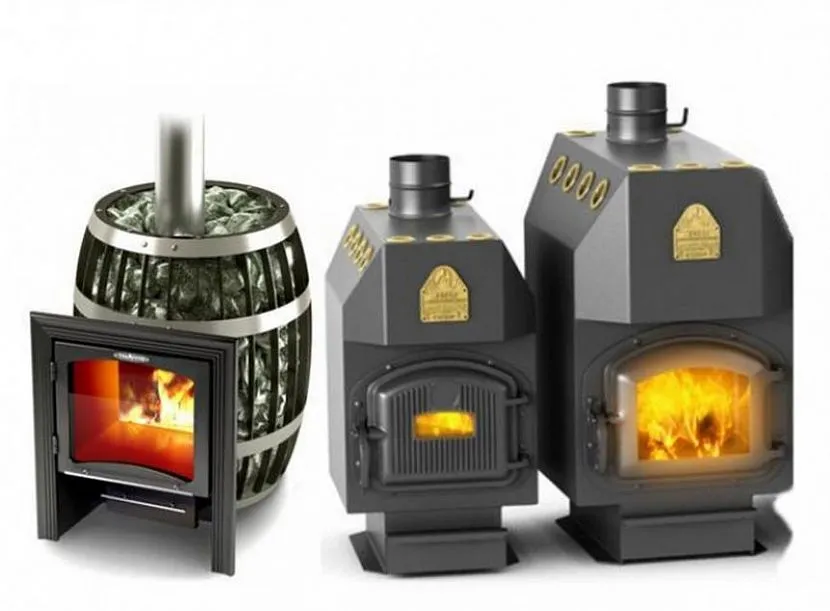

Различные виды твердотопливных котловИсточник spasipiter.ru

Как подключить и настроить

Монтаж любой автоматики для твердотопливного котла примерно одинаков. Необходимо выполнить ряд простых действий:

  1. Разместите блок автоматики в недоступном для перегрева месте. Вовсе не обязательно устанавливать блок автоматики в предельной близости к котлу или на его корпусе. Куда важнее определи его так, чтобы избежать перегрева, даже с учетом возможных внештатных ситуаций. Максимальное удаление задается допустимой протяженностью кабелей для подключения вентилятора, циркуляционного насоса и датчиков, что может составлять от 2-х до 10 метров.
  2. Подсоедините на дверце топочной вместо заслонки поддувала или в отдельно подготовленном отверстии вентилятор для подачи воздуха. Для старых моделей котлов придется вручную вырезать и подготовить отверстие для вентилятора. В современных котлах установка выполняется на подготовленное место.
  3. Установите датчик температуры теплоносителя. Лучше всего измерять температуру воды непосредственно в теплообменнике котла или внутри основного теплоаккумулирующего бака. Для этого в котлах часто предусматривается специальное посадочное гнездо или отверстие глубиной до 60 мм. Если нет возможности закрепить датчик на теплообменнике то его переносят на выходную трубу котла, по которой течет самый горячий теплоноситель. Чаще производитель советует использовать хомут с термопрокладкой для лучшего контакта.
  4. Подключить с помощью силовых и сигнальных проводов все оборудование к контроллеру. Для вентилятора, циркуляционного наоса и датчиков отведены соответствующие пары клемм, закрепленных на корпусе блока автоматики. Их маркировку и положение следует сверить с инструкцией от производителя.
  5. Устанавливаются первоначальные настойки: целевая температура теплоносителя. Максимальный и минимальный объем воздуха, подаваемый вентилятором в камеру сгорания. Пределы допустимого изменения температуры воды в котле.

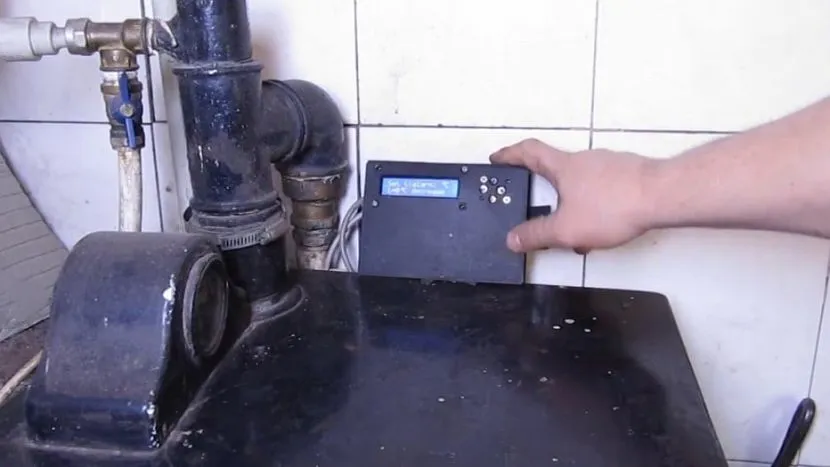

Алгоритм программирования и настройки блока автоматического управления твердоплодных котлов устанавливаются производителем и подробно описываются в инструкции.

https://youtube.com/watch?v=cyV4Zl2MgS0%3F

Особенности твердотопливных котлов длительного горения с водяным контуром

В данную группу входит несколько видов теплогенераторов с различной конструкцией. Некоторые черты являются общими для всех.

Принцип действия

Котловой бак прибора посредством 2 патрубков подсоединяют к системе отопления, в которой циркулирует рабочая среда.

Проходя через гидрорубашку, жидкость усваивает тепло от сжигаемых в камере сгорания дров, угля или иного материала. Затем она по трубам доставляет его в радиаторы, и те нагревают воздух в комнатах.

Продление работы на 1 закладке достигается одним из методов либо их сочетанием:

  • увеличением объема топки;
  • применением нетрадиционного способа сжигания;
  • автоматизацией подачи горючего.

Мощность тепловыделения регулируют с помощью воздушной заслонки. От ее положения зависит количество поступающего в топку кислорода.

Устройство

Основными элементами приборов являются:

  1. Корпус.
  2. Камера сгорания (топка) с дымоотводящим патрубком и колосниковой решеткой, на которую кладут дрова, уголь и т.д.
  3. Ящик для золы (расположен ниже).
  4. Теплообменник (котловой бак, гидро- или водяная рубашка) в оболочке из минеральной ваты.
  5. Система автоматики.

Устройство котла длительного горения.

У каждой разновидности есть свои дополнительные элементы, например распределитель воздуха, шнековый питатель и т.д.

В корпусе имеются дверцы для доступа в топку и зольник.

Преимущества

Достоинствами отопителей этого вида являются:

  1. Продолжительная работа без участия человека. В некоторые модели топливо загружают раз в неделю и даже реже.
  2. Высокий КПД. Может достигать 94%, тогда как у традиционных котлов этот показатель не превышает 75%.
  3. Способность обогреть большой дом с несколькими комнатами (при наличии отопительного контура). Прибор без котлового бака поддерживает тепло только в помещении, в котором он установлен.
  4. Безопасность. В отличие от газа, дрова и уголь не взрываются.
  5. Автономность. Топливо находится на месте, поэтому прибор не зависит от централизованной сети; некоторые модели не нуждаются и в электричестве.
  6. Простая установка. Не нужны проект, регистрация в газовом хозяйстве и вызов специалистов для подключения.
  7. Низкая стоимость и распространенность топлива. Жители богатых лесами районов могут раздобыть его бесплатно.

Марки котлов на твердом топливе российского производства

Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск):

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)

  • КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
  • комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
  • камера сгорания и зольный ящик расположены внутри водяной рубашки;
  • регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
  • внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
  • съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
  • возможность ремонта.

Конструкция котла Zota Mix

  • нужен запас топлива и место для его хранения;
  • затраты по доставке, выгрузке и складированию дров, угля, брикетов;
  • снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
  • для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
  • обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
  • установка в отдельном помещении;
  • для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск):

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)

  • бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
  • компактный размер;
  • водяной теплообменник охватывает топку со всех сторон (кроме фронта);
  • выдвижной зольный ящик;
  • монтажное гнездо для регулятора тяги;
  • возможность подключения к дымовой трубе любой конфигурации;
  • стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);
  • конструкция адаптирована для работы на газу и электричестве.

Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»

  • устаревшая конструкция, примитивная автоматика низкого качества;
  • заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома):

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)

  • обеспечивает стабильное горение топлива любой сортности и степени влажности;
  • эффективная работа котла с одной закладки в течение 8 часов;
  • экономный расход топлива;
  • совместимость генератора с системами естественной или принудительной циркуляции;
  • экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
  • конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.

Твердотопливные пиролизные котлы «Буржуй & К»

  • сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
  • ручная закладка топлива и чистка камеры сгорания;
  • большой вес.

Установка и эксплуатация твердотопливных котлов должны производиться в соответствии с правилами пожаробезопасности

Для обогрева загородной дачи. гаража или теплицы возможно изготовление твердотопливных котлов длительного горения своими руками. Видео с материалами на эту тему можно найти в интернете. Но помните, что главным условием использования отопительного оборудования, является пожаробезопасность. А гарантировать выполнение этого условия может только сертифицированный производитель при должных условиях эксплуатации и монтажа оборудования.

https://youtube.com/watch?v=3sfw2qpCMrY

https://youtube.com/watch?v=1z6OOs3WdH4

Способы подключения

Довольно распространенным способом является подключение водонагревателя в систему по закрытой схеме.

Корпус твердотопливных котлов не оборудован расширительным бачком, циркуляционным насосом и прочими элементами, обеспечивающими безопасность его эксплуатации. Поэтому все это оборудование должно быть обязательно включено в обвязку котла со стороны теплового контура.

Открытый

При врезке прибора в систему надо помнить, что расширение теплоносителя в этих агрегатах часто принимает неконтролируемый характер.

Поэтому монтаж твердотопливного котла лучше вести по открытой схеме, когда излишки воды при перегреве просто выльются через трубку расширительного бачка. В обратном случае повышенное давление в трубах может привести к их разрыву.

Со смесительным узлом

Второй способ подключения предполагает наличие смесительного узла. Согласно инструкции теплоноситель при входе в котел должен иметь температуру нагрева минимум 60 градусов для того, чтобы избежать больших тепловых перепадов. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению.

Чтобы избежать таких неожиданностей, к обвязке нагревателя надо подключить смесительный узел, который будет по необходимости подавать горячую воду из трубопровода и перемешивать ее с холодной водой из системы.

Буфер

Третий способ – это схема подключения к обвязке котла буферной емкости для регулирования температуры воды. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.

Таким образом, тепловой контур ограждается от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим.

Форма выпуска и состав

Лекарственная форма Прегнавита – капсулы.

Состав препарата:

  • 3000 МЕ ретинола пальмитата (витамина A);
  • 10 мг α-токоферола ацетата (витамина E) ;
  • 200 МЕ колекальциферола (витамина D3);
  • 75 мг аскорбиновой кислоты (витамина С);
  • 1,5 мг тиамина мононитрата (витамина B1);
  • 2,5 мг рибофлавина (витамина B2);
  • 10 мг кальция пантотената (витамина B5);
  • 5 мг пиридоксина гидрохлорида (витамина B6);
  • 750 мкг фолиевой кислоты (витамина Bc);
  • 15 мг никотинамида (витамина PP);
  • 5 мкг цианокобаламина (витамина B12);
  • 6,51 мг кальция лактата;
  • 250 мг дикальция гидрогенфосфата безводного;
  • 30 мг железа фумарата.

Реализуется Прегнавит по 10 капсул в контурных ячейковых упаковках, по 3 или 6 блистеров в картонной пачке.

Подготовка. Что предшествует монтажу твердотопливного котла

Оценка масштаба предстоящих работ по установке котла

Первоначальные подготовительные действия, которые предшествуют непосредственно установке котельного оборудования, не менее важны монтажных работ. Любой котел, газовый, электрический или на твердом топливе представляет собой мини-котельную, поэтому установке агрегата предшествуют проектные работы всей системы отопления.

Приобрести твердотопливный котел – только верхняя часть айсберга. В дальнейшем потребуется выполнить большой объем работ для оборудования всей отопительной системы. Комплекс работ по оборудованию автономного отопления включает в себя следующие этапы:

  • прокладка труб внутри жилых помещений;
  • оборудование котельной;
  • обвязка отопительного агрегата;
  • пуск системы отопления.

Оценивая объем работ на каждом этапе, можно сделать вывод – установка в жилом доме котла твердотопливного, сложный, трудоемкий и ответственный процесс.

Примерно такой набор приспособлений и оснастки потребуется вам для .

*На подготовительном этапе необходимо определиться – делаем отопление в доме своими руками или обращаемся к услугам профессионалов.

Принимаем решение —  ставим котел сами или обращаемся за помощью к специалистам

Твердотопливный котел обычно приобретается исходя из имеющихся условий, где и как будет установлен котел, в каком режиме будет работать отопительный агрегат, какие задачи ставятся перед автономной системой отопления. Имея под рукой готовый проект можно оценить то, с чем придется столкнуться во время установки котельного оборудования. Поэтому возникает резонный вопрос – под силу вам установка твердотопливного котла у себя в доме своими руками, или лучше обратиться к профессионалам.

Побудить вас принять решение самостоятельно сделать монтаж отопительной системы в доме, может только уверенность в собственных силах и возможность сэкономить собственные деньги.

Устанавливая котел в своем доме, необходимо помнить, что в процессе работы нужно будет правильно строго придерживаться проектных данных. Это касается, в первую очередь, системы вентиляции  и дымохода. Правильно выполненная вытяжка и дымоход — гарантия в соответствии с заданными режимами. Пеллетные горелки в твердотопливный котел устанавливаются для повышения эффективности нагрева, однако очень чувствительны  к работе вентиляции.

Перед установкой нагревательного оборудования необходимо рассчитать параметры и оборудовать котельное помещение.

Что такое КЧМ котел и каковы его положительные стороны?

Котел чугунный твердотопливный кчм расшифровывается довольно просто. «К» — котел, «Ч» — чугунный, «М» — модернизированный. Цифра 5 обозначает количество секций, если речь идет о твердотопливном котле кчм-5. Многие потребители выбирают твердотопливные чугунные котлы за счет их качеств, выделяемых среди других конкурирующих моделей агрегатов.

Сюда можно отнести:

  • Высокое качество чугунного теплообменника;
  • Длительная служба эксплуатации;
  • Тщательно продуманная конструкция и его технические характеристики;
  • Легкий уход за оборудованием и обслуживание;
  • Проверка агрегата перед сборкой;
  • С увеличением секций мощность прибора увеличивается;
  • Нет необходимости в дополнительной тяге;
  • Переход на другое топливо без ущерба для системы;
  • Доступная цена в отличие от других марок-конкурентов.

Дата: 25 сентября 2021

1 Как выбрать помещение

Правильный выбор помещения для котла обусловлен требованием мер безопасности при его эксплуатации. К ним относятся:

  • Вывод продуктов горения. Для этого необходим дымоход с естественной тягой.
  • Поддержка работоспособности системы отопления. Трубы должны быть заполнены водой.
  • Обязательная установка расширительного бака.
  • Пожароустойчивый пол.

https://youtube.com/watch?v=YSpCkPh3sG0

По нормативным документам установка котлов на твёрдом топливе разрешена в кухнях, коридорах и прочих помещениях, но делать это нежелательно. При сжигании дров или угля в разы повышается уровень запылённости, некоторое количество дыма может просачиваться наружу, поэтому для котла лучше выбрать место, где не бывает людей. Это может быть специализированное помещение (пристройка), отдельная комната, гараж или подвал.

Итоги

Монтаж системы отопления водогрейного котла можно выполнить своими руками. Но для этого нужно правильно выбрать и рассчитать ее параметры. Изначально выбирается схема подключения твердотопливного котла, оптимальная для конкретного объекта. Затем необходимо подобрать радиаторы, рассчитать гидравлическое сопротивление сети, определить диаметры сетевых трубопроводов, вычислить объем воды в системе, подобрать мощность оборудования. Чтобы избежать досадных ошибок, эти работы лучше доверить специалистам – расчет системы отопления выполняется на стадии проектирования в части ОВ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
