Терморегулятор для радиатора отопления: виды, установка

Выбор регулятора батареи отопления


разработаны с хорошим запасом прочности

Приборы для однотрубных систем отопления имеют существенный недостаток, который выражается в том, что заданную температуру будет отражать только один радиатор, у остальных этот показатель значительно ниже. Из этого следует, что прежде чем приобрести регулятор «Данфосс» серии G, нужно установить обводную трубу. Благодаря ей будет осуществляться равномерность потока и поддержание определенной температуры. Но все же из-за дополнительной обводки часть тепла будет утеряна.

Часто встает вопрос о наличии в магазинах регуляторов для радиаторов отопления с дизайном. Они выпускаются отдельно, их цена намного выше обычных, так как в комплектацию входит обязательный набор арматуры. Покупатели довольны данными сериями, о чем свидетельствуют многочисленные отзывы об их высокой эффективности и надежности.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Терморегуляторы для радиаторов: разновидности

Вентиль представляет нижний элемент конструкции. Регулирующие механизмы производятся для различных систем. Изделия для двухтрубных конструкций отличаются значительным сопротивлением, чем однотрубные. Существуют термоклапаны для отопления подобных схем. Запрещено применять приборы для однотрубной конструкции в двухтрубной.


Схема монтажа терморегулятора

По методу установки регулирующие устройства бывают углового или прямого типа. Если магистраль подсоединяется в боковой части, то устанавливается прямой вентиль, а если снизу, то угловой.

Также отличаются конструкции по типу материалов. Используются металлы, которые обладают устойчивостью к коррозии. На отдельные модели наносится специальное покрытие: хромирование или никелирование. Вентили могут изготавливаться из латуни, бронзы или нержавейки.


Отличия установки двух вариантов схем

Особенности монтажа терморегулятора

Прежде чем установить аппарат, надо определиться с его месторасположением. Зависит функционирование терморегулятора от ряда факторов. Например, температурного режима вне помещения, циркуляции воздуха в здании

Наличие прямых лучей солнца также имеют немаловажное значение. Учитываются и посторонние источники тепла (холода) в квартире

Связано это с тем, что нагретый воздух скапливается вверху: температурная разница на нижнем и верхнем уровне помещения будет существенной

Монтируют аппараты по горизонтали труб около места ввода в отопительное оборудование. В городских квартирах терморегулятор на радиатор отопления сначала лучше установить там, где температурные колебания ощутимы больше всего. Это могут быть: комната, подверженная воздействию прямых лучей солнца, кухня

Связано это с тем, что нагретый воздух скапливается вверху: температурная разница на нижнем и верхнем уровне помещения будет существенной. Монтируют аппараты по горизонтали труб около места ввода в отопительное оборудование. В городских квартирах терморегулятор на радиатор отопления сначала лучше установить там, где температурные колебания ощутимы больше всего. Это могут быть: комната, подверженная воздействию прямых лучей солнца, кухня.

Естественно, перед установкой регулятора, его надо приобрести. Можно его купить либо в магазине, либо заказать через сеть Интернет. На терморегулятор для радиатора отопления цена зависит от типа его подключения и фирмы-производителя. В среднем стоимость прибора начинается от 1000 рублей. Надо сказать, что диапазон цен достаточно широкий. Когда агрегат куплен, и место его расположения выбрано, можно приступать к монтажу.

Проводится установка терморегулятора на радиатор отопления по определенному алгоритму:

  • отключается подающий стояк, из системы сливается весь теплоноситель;
  • отрезаются горизонтальные подводки, при этом желательно соблюдать определенное расстояние от батареи;
  • отрезанная труба, краник снимаются с отопительного прибора;
  • от запорного крана и клапана термостата отсоединяются хвостовики и гайки, и заворачиваются в пробки радиатора;
  • выполняется сборка трубной обвязки;
  • все ставится на заранее выбранное место;
  • обвязка соединяется с расположенными горизонтально трубами подводки, присоединенными к стояку.

Как видно, установить регулятор на радиатор отопления несложно. Но если система однотрубная, то при подключении термостатического устройства потребуется заменить схему подключения обогревателя. С этой целью для стыковки прямой и обратной подводки конструкции необходимо установить перемычку — байпас. Этот элемент дает возможность теплоносителю циркулировать, если нужно будет перекрыть отопление регулятором температуры.

Для выполнения схемы потребуется снять прибор. Предварительно надо перекрыть вентили. Если система двухтрубная, то контролировать поступление воды в радиатор возможно. Но в этом случае надо термостат радиатора ставить на верхнюю подводку.

Таким образом, можно сделать вывод, что для регулировки температуры в помещении сегодня используются специальные электротены и терморегуляторы. Первые применяются в случае, если надо повысить теплоотдачу обогревателей, а вторые – чтобы снизить температуру и сделать обогрев более равномерным. Регуляторы температуры можно приобрести в любом магазине за вполне приемлемую цену. Устанавливать их несложно и вполне реально провести монтаж своими силами.

https://youtube.com/watch?v=83LWCYqAFEk

Для чего нужен терморегулятор для радиатора отопления?

Установка регулирующих элементов на радиаторы необходима не только для поддержания комфортной температуры, но и для обеспечения безопасности и удобства. Ведь таким образом, становится возможно отключение батареи от общего стояка (например, при появлении протечки или во время ремонта).

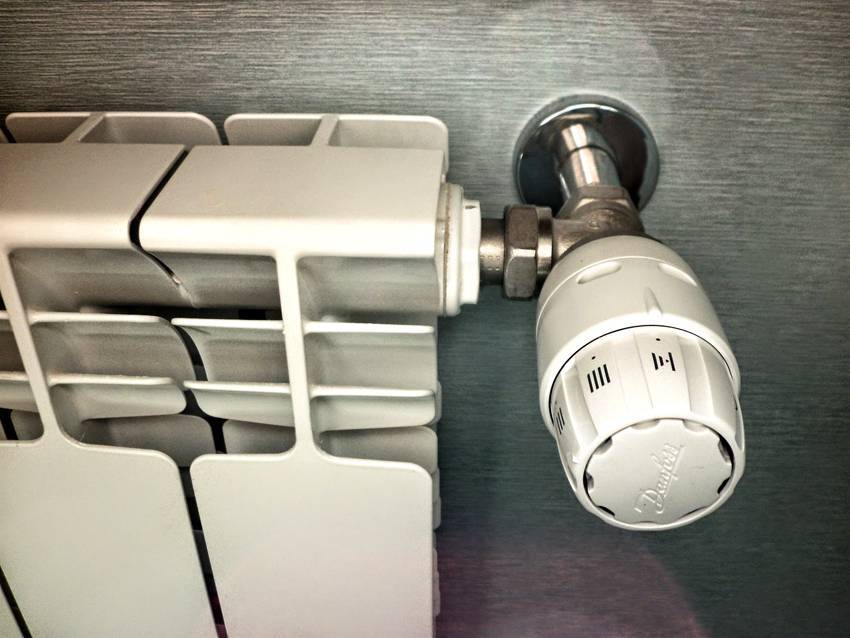

Регулятор Danfoss

Существует три вида регулирующих элементов:

Шаровый кран.

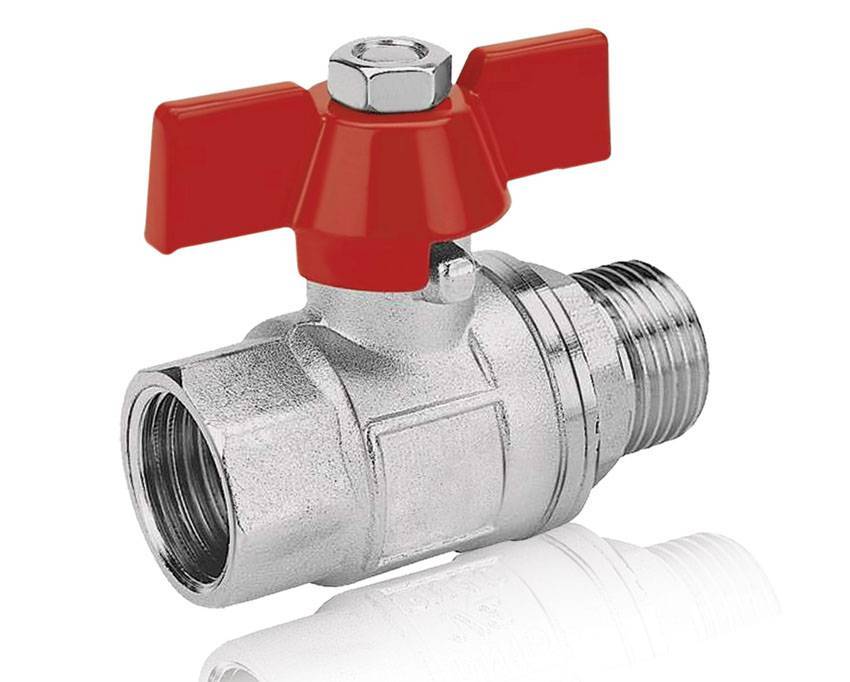

Шаровый кран

Вентиль.

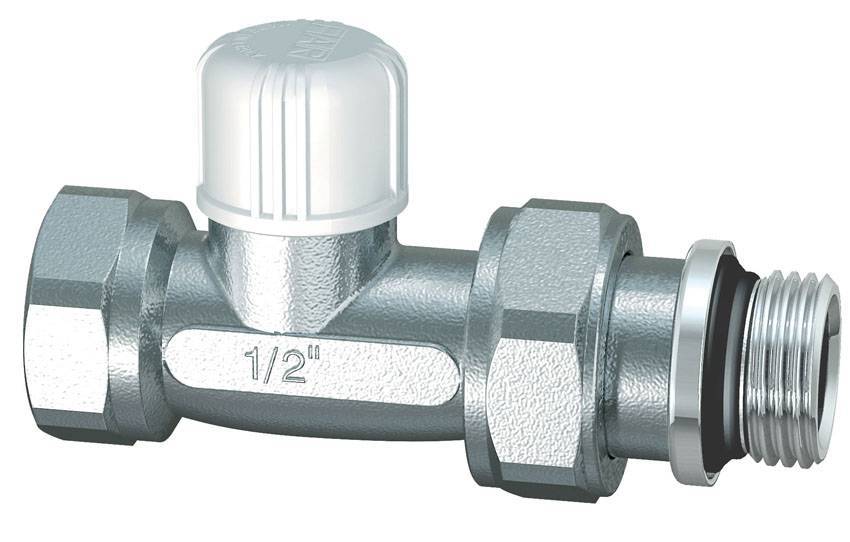

Вентиль для радиатора

Терморегулятор.

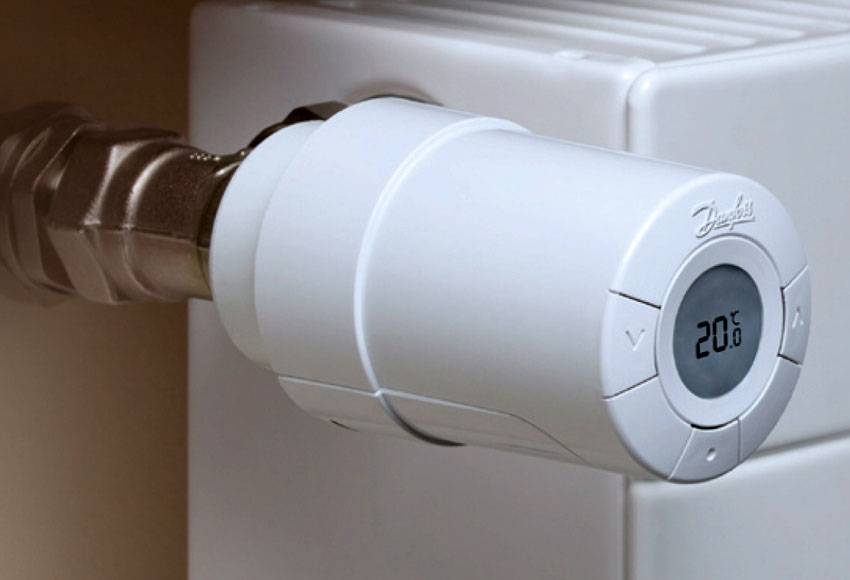

Электронный терморегулятор

Шаровый кран способен лишь полностью перекрыть доступ горячей воды в радиатор (при частичном закрытии он быстро изнашивается и ломается), поэтому полезен только для аварийных ситуаций. Вентилем можно регулировать количество подаваемого теплоносителя, однако в нем не предусмотрены датчики, отчего пользоваться им не совсем удобно. Терморегулятор с термостатом точно регулирует подачу воды, благодаря чему может решить сразу две проблемы:

Поддержание комфортных условий в каждой комнате за счет отдельного регулирования каждого радиатора (особенно важно при ориентации комнат на разные стороны света).
Сокращение коммунальных платежей (исключится оплата излишнего тепла).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Регулирование температурного режима работы отопления – задача важная как с точки зрения обеспечения комфортной температуры в помещении, так и в плане экономии топлива. Излишний перегрев воздуха влечет повышенный расход топлива, некомфортные ощущения у обитателей жилища. Существует несколько способов и ступеней корректировки работы комплекса отопления. Наиболее эффективным считается термостатическое регулирование температуры отопительных приборов. Оно реализуется с помощью терморегулирующих устройств. Как установить терморегулятор на батарею отопления – на этот вопрос ответит материал данной статьи.

Действия по установке терморегулятора

Монтаж терморегулятора на батарею отопления осуществляется на вводе или выводе радиатора. Монтаж делается по стандартному типу на ФУМ-ленту или за счёт льняных нитей. Процедура происходит стандартно. На терморегуляторе образована резьба, под которую выбираются нужные фитинги.

Когда установка проводится в особняке с 2-3 этажами, работу лучше начать с последнего этажа вверху, так как тёплый воздух всегда стремится вверх.

Приходящие трубы, лежащие поперечно, обрезаются на необходимом промежутке от радиатора.
На клапане и запирающей детали отвинчиваются хвостовики с гайками

Они закручиваются в пробки батареи нагревания.
Обвязка труб после сборки в избранном месте закрепляется к поперечно идущим трубам стояка.
Клапан прикручивается к вводу батареи, важно, чтобы он остался лежать в поперечном виде.
Хорошо будет устроить перед ним шаровой кран, это поможет при потребности замены устройства.
Клапан соединяется с трубами теплоносителя.
Открывается вода, наполняется система и проверяется нет ли протечек.
На клапан укладывается термическая головка. Она закрепляется с помощью накидываемой гайки или защёлкивающимся механизмом.

Рекомендуется устанавливать терморегулятор на батареи из стали, алюминия, а также на биметаллические виды, на чугунные они не подходят.

Принцип работы термоголовки для радиаторов

В настоящее время рынок сантехнических товаров богат разнообразными моделями терморегуляторов, конструкция наиболее простых состоит из клапана и термостатической головки.

Для того чтобы разобраться в работе этой системы необходимо подробно изучить принцип работы термоголовки для радиаторов.

Устройство клапанов знакомо всем, а вот составляющие термоголовки знает не каждый. Этот элемент отопительной системы состоит из таких деталей, как регулятор, привод и жидкостный элемент (сильфон), имеющий гофрированные стенки.


Устройство термоголовки

Именно рабочая среда сильфона оказывает воздействие на изменение температуры.

При высокой температуре сильфон растягивается и перекрывает проход теплоносителя, в обратном случае (при низкой температуре) происходит сжатие жидкостного элемента, приводящее к увеличению количества теплоносителя, поступающего в радиатор отопления.

Термоголовка, установленная в горизонтальном положении, предупредит возможное воздействие на нее исходящего от радиатора теплого воздуха, еще одним выходом из ситуации является установка выносного датчика температуры.

Этапы монтажа

Перед тем как устанавливать кран для батареи отопления с терморегулятором, нужно перекрыть трубу стояка и слить теплоноситель из отопительного прибора. Монтаж приборов следует делать до наступления отопительного сезона.

Этапы работ следующие:

Необходимо отрезать подводящие трубы на небольшом расстоянии от радиатора.
Отсоединить трубы и кран (если он имеется) от радиатора.
При однотрубной схеме делают перемычку между обраткой и подачей (сваривают или устанавливают, способ зависит от материала труб).
С термоклапана и запорного вентиля снимают хвостовики и гайки, и заворачивают их в пробки батареи. На корпусе изображены стрелки, показывающие, куда должна двигаться вода

При монтаже на это надо обратить внимание. Иногда модели устанавливаются с помощью защелкивания: головку нужно поставить на деление «max», приставить и придавить до щелчка.
Трубную обвязку собирают и закрепляют на постоянное место.

В однотрубной схеме диаметр байпаса делают на шаг меньше, чем диаметр трубопровода. В двухтрубной схеме прибор устанавливают вверху.

Когда монтаж завершён, нужно выполнить настройку. С механическими можно справиться самостоятельно. Для сложных программируемых нужен специалист. У механических моделей нет температурных указателей, поэтому подходящий режим работы регулятора определяется на практике.

Особенности установки

Терморегулятор будет работать эффективно при грамотной установке. В первую очередь нужно определить место его монтажа. Высота установки – не менее 80 см.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Следует учесть, что на работу терморегуляторов негативно влияют сквозняки, попадание прямых солнечных лучей, приборы, излучающие тепло. Если эти условия есть, используйте внешний датчик, устанавливая его на расстоянии от батареи от 2 до 8 м.

В частных домах установки приборов начинают с верхних этажей, в квартирах – с помещений со значительными колебаниями температуры: гостиная, кухня.

Последовательность работы:

  1. Перекройте стояк и слейте воду.
  2. На небольшом расстоянии от радиатора отрежьте горизонтальные трубные подводки и отсоедините их и краны от радиатора.
  3. При установке устройства в однотрубную систему отопления дополнительно вваривается перемычка между трубами подвода и отвода теплоносителя.
  4. От вентиля терморегулятора и запорного крана снимите хвостовики с гайками, заверните их в пробки радиатора.
  5. Соберите установите трубную обвязку. Соедините ее с горизонтальными подводками.

Особенности установки

Настройка прибора

В электронных моделях достаточно выставить желаемую температуру на шкале или дисплее. Если возможности позволяют, выбрать температурный режим для времени суток, дней недели. Такой режим оптимален для дач, где хозяева появляются наездами.

Механическим моделям необходима более длительная настройка:

  1. Закройте окна, двери, форточки, выключите вытяжку, чтобы ограничить утечку тепла
  2. Поместите в комнату термометр.
  3. Проверните головку терморегулятора влево до упора, чтобы открылся клапан. В таком положении достигается максимальная теплоотдача батареи.
  4. После прогрева помещения на 5-6 градусов, перекройте поступление теплоносителя, поворотом вентиля прибора вправо.
  5. Температура начнет понижаться. Как только она достигнет нужных вам показателей, начните медленно открывать клапан, пока не послышится шум воды. Головка должна потеплеть.
  6. Оставьте клапан в выбранном положении. В дальнейшем он будет работать на установленную вами температуру.

Установка терморегулятора на радиатор отопления

В первую очередь необходимо определиться с местом монтажа регулятора. Идеально установить его рядом с радиатором в месте, где он ничем не закрывается (шторами, мебелью и так далее). Кроме того, на показания прибора влияют: сквозняки, прямые солнечные лучи и электроприборы, излучающие тепло (например, холодильник, электроплита). Если соблюсти перечисленные условия невозможно, воспользуйтесь выносным температурным датчиком.

Если система отопления однотрубная, перед установкой регулятора отопления на батарею необходимо сделать байпас, чтобы не перекрыть путь движения теплоносителя по стояку. При двухтрубной системе монтируем прибор на верхнюю подающую магистраль.

Расположение регулятора в случаях однотрубной и двухтрубной разводки системы отопления

  1. Переходим непосредственно к монтажу регулятора:
  2. Отключаем подачу теплоносителя.
  3. Сливаем воду из радиатора.
  4. Откручиваем старый адаптер и устанавливаем новый. Соединение у терморегулятора резьбовое, поэтому нужно быть предельно аккуратным. При монтаже обязательно используйте уплотнитель для исключения протечек.
  5. Заполняем систему водой.
  6. Устанавливаем защиту на головку (только когда вы убедились в отсутствии протечек).

Важно! При закручивании клапана будьте внимательны и осторожны. Если сорвете резьбу, соединение будет неплотным, а замена станет очень проблематичной.

Установка защиты на головку

5 Монтаж автоматических устройств

Следующим этапом является снятие адаптера. Перед этим желательно чем-нибудь застелить полы, так как остатками воды в системе можно затопить соседей. Корпус необходимо зафиксировать с помощью гаечного ключа. Также следует открутить гайки, которые располагаются на адаптере и трубе. После завершения демонтажа устанавливается новый адаптер. Его помещают в конструкцию и потом закручивают гайки.

По завершении монтажа можно начинать установку нового воротника. Иногда довольно трудно снять старый элемент, поэтому часто прибегают к грубой силе. Затем, идёт установка непосредственно терморегулятора. Его монтируют на воротник в соответствии с направлениями стрелок. На последнем этапе снова нужно наполнить систему и убедиться, что нет никаких протечек.
