Обвязка твердотопливного котла: схема подключения с циркуляц насосом в частном доме

Закрытый тип с принудительной циркуляцией

Несложная схема с циркуляционным насосом, который перемещает теплоноситель по системе. Уклон как таковой уже не требуется соблюдать. Насос, а также термодатчик (контролирует работу насоса) устанавливаются на обратке (между расширительным баком и котлом), подключаются к электросети.

Схема отопления закрытого типа с принудительной циркуляцией

Данная обвязка отличается большей производительностью из-за использования устройства терморегулировочного. Может использоваться там, где подача электроэнергии стабильна. Иначе при отключении электричества остановится система отопления.

Обвязка радиаторов и батарей

Варианты обвязки радиаторов отопления Радиаторы в системе отопления необходимы для передачи тепловой энергии от горячей воды воздуху в помещении

Поэтому следует уделить особое внимание их правильной комплектации и установке

Возможные варианты обвязки батарей отопления зависят от типа системы. Для оптимальной комплектации двухтрубной схемы понадобится установка таких компонентов:

  • Запорная арматура. Монтируется на входной и выходной патрубки для перекрытия потока теплоносителя в случае ремонта или замены радиатора;
  • Терморегулятор. Устанавливается на подающий патрубок и необходим для уменьшения (увеличения) притока объема горячей воды батарею. Обвязка радиаторов отопления может обойтись и без него, но в таком случае будет невозможно изменить степень нагрева поверхности;
  • Кран Маевского. Необходим для удаления воздушных пробок. Устанавливается в верхний патрубок, расположенный на обратной стороне от входящего.

Дополнительные схемы обвязки батарей отопления Практически все эти компоненты обвязки радиаторов отопления реализовываются вместе с устройством. Исключения составляет терморегулятор. Его лучше всего купить отдельно, исходя из функциональных требований.

Существуют другие варианты обвязки батарей отопления для однотрубной системы. Разница заключается в установке байпаса – соединительной трубы между подающим и обратным патрубками. Он служит для беспрепятственного прохождения теплоносителя в случае необходимости отключения радиатора от общей системы.

В конструкцию байпаса обязательно включают шаровые краны для перекрытия теплоносителя. При нормальной работе системы их состояние остается закрытым. Если же в конкретном варианте обвязки радиатора отопления нет терморегулятора, то можно с помощью крана изменять объем притока теплоносителя.

Открытый тип с естественной циркуляцией

Самая простая обвязка с минимальным количеством приборов, полной независимостью от электроэнергии. Движение жидкости по системе происходит естественным образом из-за общего расположения труб под небольшим уклоном. Котел устанавливается на полметра ниже уровня радиаторов. Минимальное количество механизмов запорных, приборов регулирующих и т.д.

Такая обвязка эффективна для маленького дома с небольшим количеством потребителей теплоэнергии. Расширительный бак открытого типа устанавливается как можно выше, на чердаке, например.

При этом температуру теплоносителя откорректировать нельзя. А через открытую расширительную емкость часто попадает воздух, влияющий на пагубно внутреннюю поверхность патрубков.

Каким образом происходит обвязка

Процедуры обвязки требует повышенного внимания и приобретения только качественных материалов, ведь работы с отопительной системой могут быть опасными. В связи с этим вам необходимо придерживаться пошаговых инструкций по установке и рекомендаций специалистов.

В целом, процесс обвязки происходит в несколько этапов, в которые входят:

  • Изучения сопроводительных документов отопительной системы, ведь в них указаны необходимы сведения такие как, размер расстояния до ограждающей конструкции.
  • Составление проекта отопительных систем.
  • Приобретения необходимых элементов обвязки.
  • Установка шаровых кранов, при этом их размещение должно соответствовать патрубкам котла.
  • Установка фильтра, чтобы защитить систему от окалин, песочного материала, пыли и многого другого.
  • Работы по установке трубопроводов из труб полипропиленового, медного, металлопластикового или металлического материала.
  • Расчет объемов теплопотери.
  • Работы по обвязке котла, с учетом размеров, вида и соединений системы с помощью запорных арматур, фильтров, экспанзоматов, циркуляционных насосов и элементов систем безопасности.
  • Работы по укреплению всех соединений.
  • Проверка работоспособности системы.

Особенности эксплуатации твердотопливных котлов

Этот конденсат — вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Закрытый тип с естественной циркуляцией Также довольно простая схема обвязки с малым числом теплопотребителей.

Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

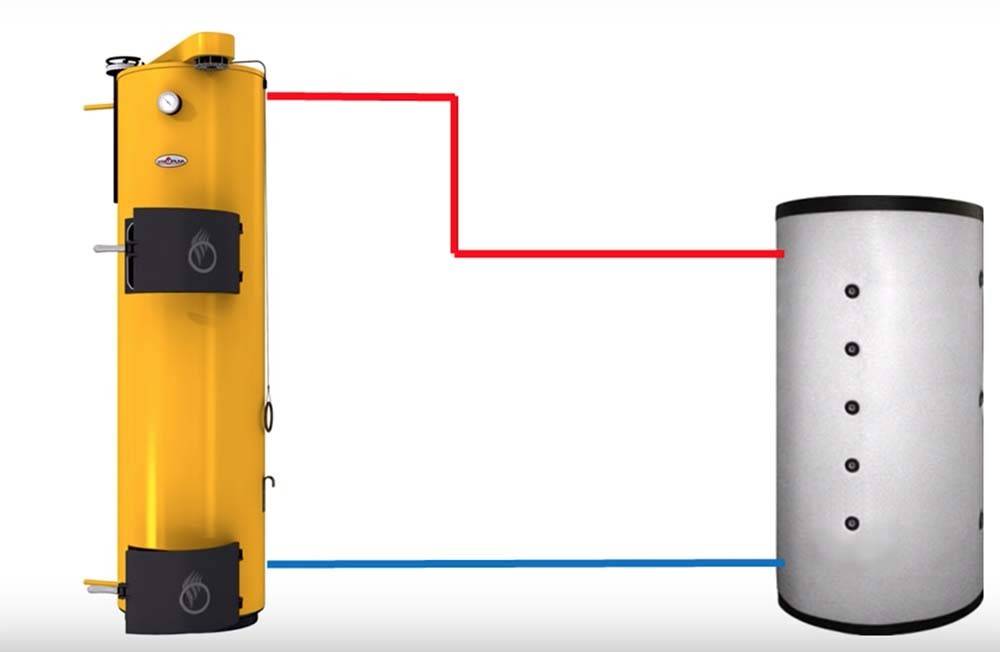

В системе отопления с использованием теплового аккумулятора выделяются следующие преимущества: защита котла от перегрева; работа с максимальной экономией энергоресурсов и увеличение КПД всей системы отопления; простота и удобство в пользовании котлом, возможность загружать его в любое время; обеспечение стабильной температуры на всей площади помещения; возможность обеспечивать дома горячим водоснабжением, не используя дополнительные водогрейные устройства. Эта жидкость передается напрямую через трубную магистраль к теплоизлучателям. Однако, случаются ситуации, когда к некоторым вычислениям приходится прибегать и самостоятельно. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла.

Топливом для них выступают уголь, дрова, пеллеты. При тщательном подборе рекомендуется максимально учитывать такие рекомендации: Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.

Первая стадия работы — котел загружен и запущен. Подсоединение пойдет на смесительный узел. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо. Далее обеспечиваем слив и наполнение системы.

К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Для теплоаккумуляторов, рассчитанных на высокие показатели давления, обычно применяются емкости с тороидальными верхней и нижней крышками. Как подключить твердотопливный котел Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы: Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале. Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором

Обвязка твердотопливного котла.

Одной из наиболее популярных отопительных систем частного дома, дачи, коттеджей является система, построенная с использованием твердотопливных котлов. Домашняя мини котельная на основе оборудования Механикенн гарантирует постоянное тепло в доме, наличие горячей воды и уют.

Твердотопливные котлы Механикенн – это отопительное оборудование длительного горения с высоким КПД. Процесс горения в котле происходит по принципу свечи – твердое топливо постепенно сгорает сверху, обеспечивая максимально эффективное использование выделяемой тепловой энергии. Продолжительность горения одной закладки составляет от 1 до 5 суток. В качестве топлива могут использоваться:

  • дрова;
  • брикеты;
  • пеллеты;
  • уголь.

Котлы выпускаются 10,20,40 и 50 кВт. В зависимости от мощности напольного твердотопливного котла, они могут поддерживать обогрев помещений общей площадью от 50 до 500 м2.

Обвязка твердотопливного и газового котла (электрокотла)

Данная обвязка актуальна и пользуется спросом у жителей загородных домов. Она позволяет организовать круглогодичный комфорт в доме, включая в общую обвязку несколько источников обогрева. Как правило, устанавливаются пары из газового котла отопления с устройством на твердом виде топлива, а также твердотопливное оборудование с электрокотлом.

Твердотопливный котел+электрический

Схема обвязки газового и электрического устройств с дровяным одинакова, достаточно проста, потому что использует теплоаккумулятор одновременно и как гидрострелку. Это позволяет снабжать теплом эффективно сразу большое количество обогревательных точек (радиаторы, теплый пол, бойлер, полотенцесушитель и т.д.). При этом тепло газового котла отопления (электрического) и дровяного заряжает буферный бак, а затем уже он снабжает энергией тепловой конечные точки обогрева.

Существует также другой вариант совместного подключения газового котла отопления (электрокотла) и твердотопливного, без использования емкости буферной, потому что это достаточно дорого. Здесь главным источником обогрева выступает котел дровяной, газовый – вспомогательный.

Принцип действия. После прогорания твердого топлива температура воздуха снижается. Это фиксирует установленный в комнате датчик и сразу же запускает котел газовый. Остывающий главный котел отключается автоматически. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Теперь уже в обратном порядке датчик комнатной температуры отключает газовое устройство обогрева.

Схема с такой обвязкой проста, ее можно самостоятельно установить.

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

  1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
  2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
  3. Смешанная схема.

Комплект элементов обвязки

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

  1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
  2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
  3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
  4. Отопительные приборы – радиаторы, батареи или регистры;
  5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
  6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Аварийные системы в созданной обвязке: нужна ли?

Дополнение такого характера является обязательным элементом, который применяется в продуманной схеме обвязки. Это надо сделать в таких целях:

  • защитить систему от значительного повышения уровня рабочего давления до максимума;
  • обеспечить нормальный уровень температуры аж на выходе, подогрева самого котла и компонентов всей системы домашнего отопления;
  • предотвращает появление нежелательного конденсата в установленном котле.

Если обвязка выполнена качественно, соответствует всем требованиям и рекомендациям, в частном доме обеспечивается идеальное тепло, которое поддается легкой регулировке, включению и выключению. Чтобы все сделать правильно, надо подобрать оптимальную систему обвязки, которая подойдет под индивидуальные требования и условия помещения.

Выбираем схему подключения твердотопливного нагревательного прибора

Организовывая систему отопления дома, мало перед собой иметь чертеж отопительного котла на твердом топливе. В данном случае нужно определиться с типом контура обогрева дома. Для решения проблемы специалисты сегодня предлагают несколько вариантов. Это открытая и закрытая разводки с принудительной и естественной циркуляцией. Открытый контур подойдет для дачи или дома отдыха. Принудительная циркуляция поможет поддерживать температуру воздуха на нужном уровне в обычных, жилых домах, при этом позволит существенно сэкономить на потреблении энергоносителя. Коллекторная разводка – это новый тип обогрева дома, позволяющий создавать в каждом отдельном помещении свой температурный режим. Однако если не знаете, как подключить твердотопливный котел отопления к коллекторному контуру, работу доверяют только специалистам, потому что сама разводка сложная в исполнении.

Есть вопросы относительно того, как установить котел отопления на твердом топливе, видео ниже поможет вам разобраться с некоторыми аспектами выполнения работы.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

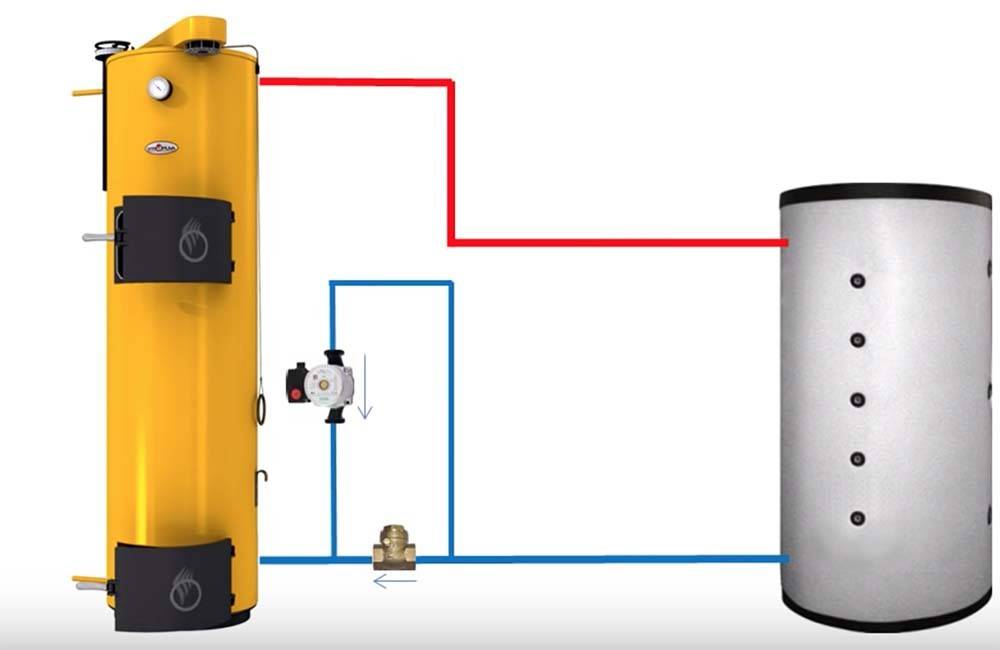

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Правила сборки и эксплуатации системы, в которой электрокотел с твердотопливным котлом

Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.

1. Перед запуском твердотопливного котла включить циркуляционный насос.

2. Наличие обратных клапанов обязательно! (см. схему)

3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.

4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).

5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.

6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.

Ну, вот, вроде бы, и всё, электрокотел с твердотопливным котлом смонтировали. (было б всё так же быстро на деле:)). В следующей статье сделаем то же самое для системы с несколькими ветками радиаторов.

Двухкотловая схема очень широко применяется в последнее время, и интерес вызывает достаточно большой. Когда появляются два тепловых агрегата в одной котельной, сразу возникает вопрос, как согласовать их работу между собой. Попробуем ответить на вопрос подключения двух котлов в одну систему отопления.

Эта информация будет интересна тем, кто собирается построить свою котельную сам, кто хочет избежать ошибок и для тех, кто своими руками строить не собирается, но хочет донести свои потребности до тех людей, которые будут котельную собирать. Не секрет, что у каждого монтажника есть свои представления о том, как должна выглядеть котельная и часто они не совпадают с потребностями заказчика, а приоритетнее в данной ситуации желание заказчика.

Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы между собой согласовываются без участия потребителя), а в другом требуется, чтоб ее включили.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

  1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
  2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

  • Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
  • Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Базовые принципы подключения твердотопливного агрегата

Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей

Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.
Базовые принципы подключения твердотопливного агрегата Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора.
Постепенно прогревается все отопление, и клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат. Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор.
Для справки

Дрова распределяются так: сначала дуб, потом береза, ольха, тополь.
Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.
Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно.
Циркуляция жидкости в системе обеспечивается двумя гидронасосами по одному на каждый из котлов. Применение этого метода первичных и вторичных колец позволяет обходиться без электронных приборов.
Как подключить твердотопливный и газовый котлы в одну систему!

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
