Добавление секций к биметаллическому радиатору — как правильно нарастить батарею?

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей

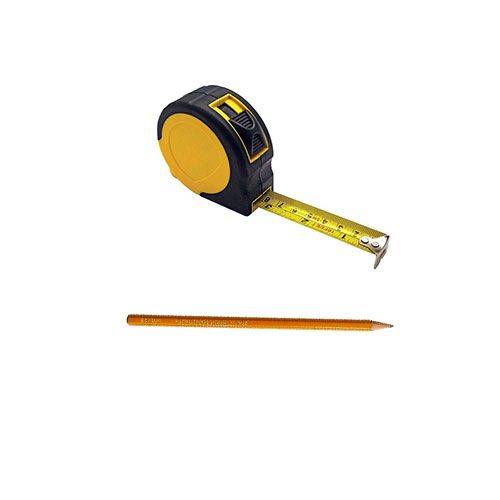

Газосварка Уровень	Набор ключей Рулетка и карандаш
Перфоратор

Материалы:

• комплект батарей нужного размера;
• уплотнитель (лен или лента ФУМ);
• фурнитура (заглушки, тройники);
• кран Маевского;
• терморегулятор;
• крепежные элементы (кронштейны).

Инструкция по монтажу чугунных батарей

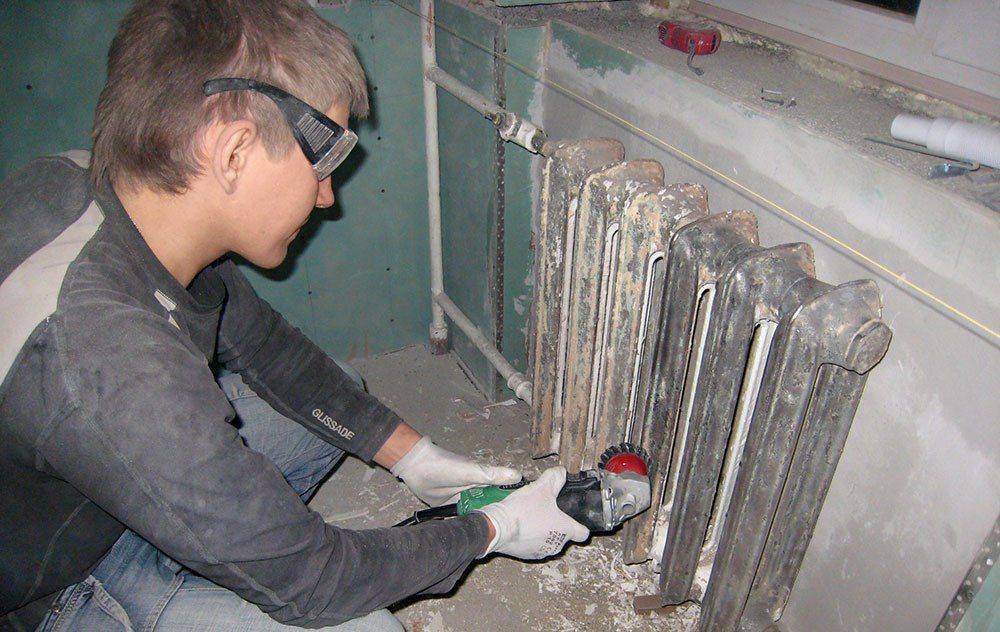

Демонтаж старого радиатора	Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора	Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении. Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем. Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать. Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором. Сделайте разметку на стене расположения будущих кронштейнов.
Монтируем кронштейны и устанавливаем на них батарею	Устанавливаем кронштейны в стену. Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля. Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры. Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.
Подключение батареи Байпасс	Начинаем подключение радиатора к системе отопления. Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру. Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем. Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение. Место сварки и изгиба тщательно зачищаем наждачной бумагой. Окрашиваем поверхность батареи. Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!
Финальная проверка	Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Варианты обвязки

Обвязка – это порядок подключения батареи к трубам отопления. Сегодня выпускается множество разновидностей, причем расположение коллекторов может находиться как снизу, так и сбоку. Наиболее распространено боковое подключение.

При нижнем подключении обычно не предусматривается альтернатив. Производитель жестко указывает, какой коллектор играет роль входа, какой – выхода. Если перепутать порядок подключения, батарея просто не будет греть.

Для бокового подключения существует несколько вариантов. Одностороннее — одно из наиболее распространенных, в большинстве квартир батареи подключены именно так. Используются два коллектора с одной стороны, верхний для входа теплоносителя, нижний – для выхода. Может быть реализована как при однотрубной, так и при двухтрубной схеме.

Для однотрубной схемы будут нужны два тройника, два сгона и два шаровых крана для отсечки. Для двухтрубной схемы нужны только шаровые краны, так как не нужно сооружать перемычку-байпас. Все резьбы уплотняют фум-лентой или слоем подмотки с паковочной пастой. Если имеются навыки сварки, байпас можно соорудить и без сгонов и тройников.

Диагональная обвязка подразумевает подключение ввода с одной стороны сверху, а вывода – с другой стороны снизу. Она наиболее эффективна с точки зрения КПД использования тепловой энергии. Но сделать ее может быть сложно, если подача теплоносителя в квартиру осуществляется вертикально по однотрубной схеме. Байпас здесь также нужен, как и при предыдущей схеме.

При седельном подключении размещаются снизу и ввод, и вывод. Байпас сооружать при однотрубной схеме здесь не обязательно.

При аварии магистраль перекрывается кранами и между ними вкручивается кусок трубы нужной длины, по которому восстанавливается течение теплоносителя. Но лучше все же соорудить байпас.

Процесс наращивания

Перед тем, как нарастить батарею отопления, если она чугунная, то следует помнить, что это можно делать только после окончания отопительного сезона! Ведь для того чтобы добавить новые секции таких батарей, нужно будет полностью разбирать батареи. И если это осуществлять зимой, то всю систему необходимо будет перекрывать. А если вы живете в многоквартирном доме, вряд ли кто-то из ваших соседей согласится несколько часов провести без тепла.

Поэтому такой процесс следует отложить до теплых времен. Как нарастить радиатор отопления из чугуна? Рассмотрим процесс более детально. Нам понадобятся такие инструменты:

• Радиаторный или разводной ключи;
• Ниппели четко для чугунных радиаторов (количество зависит от секций);
• Специальные прокладки, чтобы устанавливать их между секциями.
• Боковые пробки с прокладками.

Читать дальше: Как рассчитывается потребление воды без счетчиков

Итак, перед тем, как добавить батарею отопления из чугуна, вам понадобится ее снять и разобрать. Не забудьте перед этим перекрыть воду!

Если батареи не новые, то между секциями может появиться нарост ржавчины и грязи. Чтобы надеть прокладку и соединить секции батарей, такой нарост нужно будет удалить. Это делается или наждачкой, или металлической щеткой.

Когда вы будете крепить ниппель, то следите за тем, какое положение у резьбы. Начинаем крутить ниппель слева, сначала лучше всего наживить его примерно на 1 виток слева радиатора отопления. Также поступаем и с правой стороной.

Нужно обязательно следить за тем, чтобы межсекционная прокладка размещалась только посередине ниппеля. Секции радиатора должны плотно прилегать к ниппелю. Теперь вставляем радиаторный ключ в радиатор, а разводным ключом вкручиваем ниппель в секции радиатора.

Чтобы произвести качественное наращивание батарей отопления, нужно, закрутив ниппель на три-четыре оборота, перейти к другой стороне секций. По очереди мы будем затягивать секции до тех пор, пока они не будут прилегать одна к другой очень плотно.

Теперь пришло время поставить специальные боковые пробочки для радиаторов из чугуна. Не стоит также забывать про прокладки из специального материала – паронита. Если на поверхности, на которой предполагается прокладка, будет ржавчина, его нужно тоже почистить наждачной бумагой. И только теперь можно ставить пробку. Пробки нужно плотно затянуть, применяя при этом трубный ключ.

Процедура наращивания секционных радиаторных батарей

В ближайшем строймагазине покупаете нужные секции.

При покупке осмотрите резьбы на секциях, пробках, заглушках и футорках.

Частично сбитая, но потом прорезанная резьба (при покупке на рынке поможет уменьшить цену) может быть использована, но может и вызвать проблемы. Прокладки должны быть целые и соответствовать размеру резьбы.

Если вы сняли батарею, открутив с секции переходники, то наращивать будем с этой стороны. Если батарея не снималась, то с дальней стороны от подводки трубопроводов нужно выкрутить пробки (они же заглушки).

На верхней заглушке может стоять «воздушный» угловой кран или кран Маевского. Их пока снимать не нужно.

Очистите освободившийся торец от старой краски, остатков прокладки. Возьмите ниппель и рукой попробуйте закрутить его на место.

Важно. Резьба на краях ниппеля правая и левая. Ниппель должен быть закручен примерно на половину его длины

Ниппель должен быть закручен примерно на половину его длины.

Ту же процедуру проделайте на другом «выходе» батареи. Если ниппель идет туго, воспользуйтесь радиаторным ключом.

Выкрутите ниппели и аналогично проверьте резьбы на новой секции.

Опять выкрутите ниппели и, вкрутив оба на полвитка или виток в старую батарею, установите на ниппели прокладки.

Новую секцию аккуратно подставьте к верхнему ниппелю и проверните его рукой на виток. Торец ниппеля должен войти в новую секцию без особых проблем.

Первую секцию устанавливайте с помощником, т. к. может не хватить ваших двух рук. На первых секциях не допускайте перекосов и больших усилий, иначе можете повредить резьбу.

Когда вручную «наживили» оба ниппеля (верхний и нижний) и перекосов не допустили, то можно взять радиаторный ключ и попеременно по 2 – 3 витка докрутите оба ниппеля до соприкосновения торцов секции.

Прокладки при этом должны сжаться и обеспечить герметизацию секции. Повторите описанные действия столько раз, сколько у вас отдельных секций.

Остались вопросы? Посмотрите подробную видео-инструкцию!

https://youtube.com/watch?v=SEtQSEymB88

Ниже мы рассмотрим и смежные вопросы: выбор труб и систем отопления, установку радиаторов и отказ от системы отопления.

Какой теплоноситель выбрать

Чаще всего в системах отопления используется обычная вода, но она приводит к коррозии метала элементов, перекрытию прохода накипью и шламом.

Если потребуется отключение системы в зимний период, воду необходимо сливать из системы. При переходе из жидкой фазы в твердую данное вещество увеличивается в объеме, что приводит к разрушению основных элементов отопительной системы.

Поэтому, при проектировании системы отопления уделяют внимание не только мощности радиаторов, но и виду теплоносителя, который должен быть химически нейтральным и иметь низкую температуру замерзания

Можно ли заливать антифриз в алюминиевые радиаторы?

Жидкости, которые имеют достаточно низкую температуру замерзания, называют антифризами. Такое свойство данные теплоносители приобретают за счет специальных добавок, одновременно служащих в качестве ингибиторов коррозионной активности жидкости, накипи и отложений.

Существуют три основных недостатка, характерных для алюминиевых устройств:

Алюминиевые радиаторы требуют использования специальных составов с целью продления срока их службы.

Отдать предпочтение антифризу можно, но он обладает некоторыми недостатками :

• Удельная теплоемкость на 115% ниже, чем у обычной воды;
• Имеет свойство сильно увеличиваться по объему под воздействием высоких температур;
• Обладает высокой вязкостью, для нормальной циркуляции потребуется подключение насоса;
• Текучесть антифриза превышает на 50% данный показатель обычной воды, сварные швы и прочие соединительные элементы должны быть герметичными.
• Некоторые антифризы пригодны только для отопительных систем ввиду своей токсичности. Их использование для системы горячего водоснабжения исключено.

Расчет количества радиаторов

Сколько потребуется добавить? Здесь нужно немного пошевелить мозгами и постараться сделать расчет требуемого количества секций, исходя из типа радиаторов, объема отапливаемого помещения, количества окон, их состояния, материала стен, расположения помещения и других факторов. Рассмотрим вариант с чугунными батареями, мощность одной секции которых в среднем равна 100 -150 ватт.

Мощность других видов радиаторов обычно указана в техническом паспорте на изделие.

Делаем расчет для однокомнатной квартиры площадью 18 кв. м, где высота потолка стандартная и равна 2,5 м. Окна – пластиковые стеклопакеты, квартира угловая, находится в среднем климате нашей страны. Радиаторы в квартире подключены через верхнюю разводку.

18(площадь) х 100=1800 Вт. Поправочный коэффициент на высоту потолка в нашем случае составляет 0, 8, т. к. за основу берется 3 м. 1800 х 0,8= 1440 Вт. С учетом углового размещения квартиры поправочный коэффициент будет равен 1,8. Полученную мощность 1440 умножаем на 1.8 и получаем мощность =2592 Кв. Это значение следует снова умножить на коэффициент по наличию окон. В нашем случае 2 окна и К =1,8. 2592 х1.8, получаем очередное значение мощности равное 4565 Кв. Пластиковые стеклопакеты дают К =0,8 окончательная мощность составляет 4565х0,8 =3732 Кв. Теперь можно определить сколько чугунных секций, чтобы в квартире было тепло. 3732: 150=24,8 т. е. 25 секций.

Естественно, что такой расчет весьма приблизительный. Количество секций может варьироваться в зависимости от температуры теплоносителя, поставляемого в централизованную сеть отопления, от того насколько утеплены двери, потолок и стены и их материала, от площади окон, от наличия ограждающих экранов на батареях, штор и прочего. Но если в вашей квартире установлено значительно меньшее количество секций, то следует их добавлять в любом случае.

Установка новых секций радиатора

Первым делом нужно перекрыть воду и слить ту, что вытекает при откручивании футорки. После этого на стыковочное место накладываются соединительные элементы (ниппели) в виде гайки и сверху межсекционные прокладки из резины, паронита или специального геля.

Ниппель имеет резьбу с двух сторон, причем с каждой стороны она нарезана в разные стороны. Правой стороной ниппель вставляется в том случае, когда добавление новых секций делается с левой стороны. Значит, левая сторона ниппеля должна вставляться в отверстие существующей батареи, Прокладки необходимо накладывать очень аккуратно и, можно сказать, нежно. Это послужит более надежному соединению и предотвратит в дальнейшем подтекание.

После этого крайне осторожно и не спеша затягивается резьба нипеля. Главное не перетянуть и не сорвать резьбу

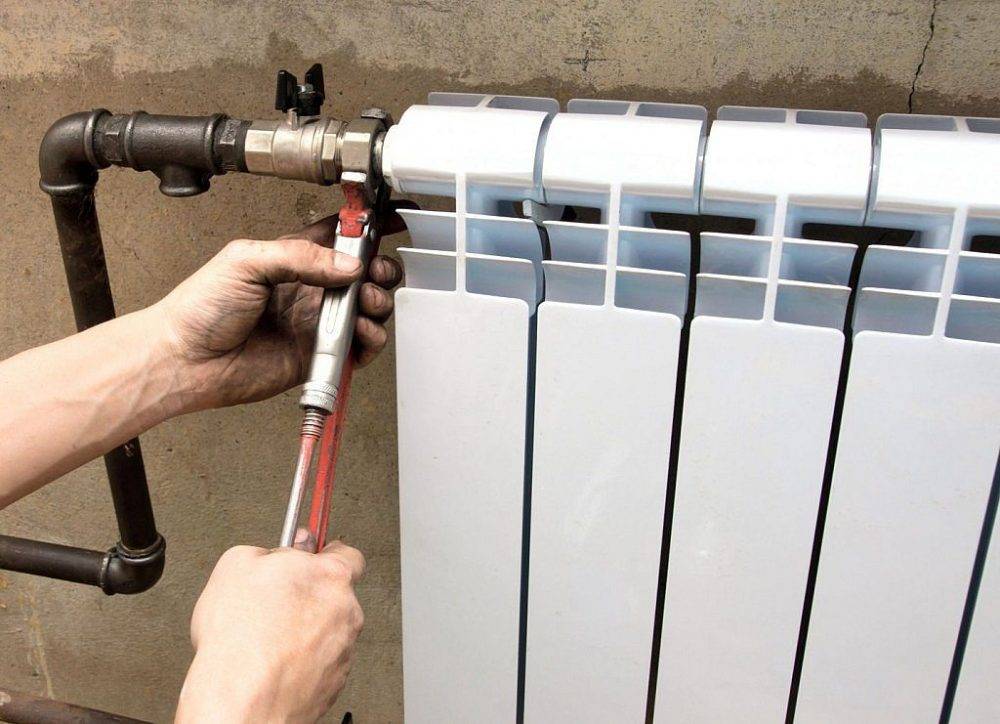

Готовый радиатор подсоединяется в системе отопления. В месте соединения следует использовать каболку или заменяющие ее современные материалы для лучшей гидроизоляции.

Советы

• Если вы решили добавить значительное количество секций, то следует позаботиться и о добавлении кронштейнов, чтобы увеличенный вес батареи не оборвал существующие и не стал причиной аварии.
• Знайте, что алюминиевые радиаторы не всех марок можно присоединить к уже существующим. Те, которые изготавливаются экструдированным способом, не годятся для наращивания батарей, поскольку все детали в таких радиаторах не разборные. В лучшем случае можно смонтировать отдельную алюминиевую батарею, как самостоятельный отопительный прибор.
• Биметаллические радиаторы можно спокойно наращивать, так как они изготавливаются секциями.
• При подключении вновь собранной батареи к магистрали, длину лежака нужно будет уменьшать, отрезав болгаркой на нужную величину, в результате чего резьбы на конце трубопровода не останется. Поэтому следует запастись необходимыми элементами соединения, или нарезать резьбу своими силами.

Как видите, добавить секций радиатору отопления не составляет большого труда и любой мужчина при желании и малейших навыках обращения со слесарными инструментами сможет без лишних проблем увеличить мощность батареи, чтобы его семья не страдала от холода в зимнее время. Но если такой вариант вас не устраивает, всегда можно обратиться к специалистам, но здесь уже придется заплатить энную сумму денег.

Конструкция изделия

Алюминиевый радиатор представляет собой конструкцию из отдельных секций, соединенных между собой с помощью ниппель-гаек. По сути, этот соединительный элемент является цилиндром, с каждой стороны которого сделана наружная резьба. Внутри цилиндр пуст. На каждую ниппель-гайку с двух сторон накручиваются секции радиатора.

Соединительные элементы расположены как в верхней, так и в нижней части батареи. Таким образом, каждая секция радиатора крепится к соседней в четырех точках. Ниппель-гайка сделана таким образом, что в собранном изделии ее вообще незаметно.

Внутри каждого соединительного элемента присутствуют выступы, служащие для процедуры монтажа. За них цепляется специальный инструмент, с помощью которого происходит раскручивание и закручивание гайки. При этом следует учитывать направление резьбы — на одних элементах она правая, на других левая.

Чтобы не играть в «угадайку», просто обратите внимание на маркировку в соответствующих участках. Если там обозначена буква D, это значит, что резьба правая

Буква S указывает на левую

Очень важно не перепутать, поскольку попытка открутить гайку в противоположном направлении может привести к срыву резьбы и, следовательно, порче элемента

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

• ключ гаечный или разводной;
• радиаторный ключ;
• заглушки с правой и левой резьбой – по 1 шт.;
• ниппели;
• прокладки паронитовые;
• межсекционные прокладки из прочного, гибкого материала;
• секции батареи;
• наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком.
Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка.
Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества.
Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки.
Сдвинуть секции, вложив между ними прокладки.
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

• кусок трубы сечением в 15 мм;
• насос автомобильный с манометром;
• ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Назначение системы отопления

В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов . Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире. Но в этом случае монтаж будет более сложным и специфическим

Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

https://youtube.com/watch?v=olrD9qxCAhM

Именно поэтому приходится создавать собственные автономные системы в частном доме. которые:

• должны обладать высоким КПД;
• при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

• правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
• грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
• правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Поэтому до того, как будет осуществлен монтаж всех элементов отопления, нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления. Надо подобрать сами батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие виды изделий, предназначенных для установки, причем они должны быть высокого качества. Сами работы должны выполняться своими руками только после тщательного изучения инструкции и видео с последовательными действиями.

Общие сведения о системах отопления

Важно изначально определиться, как соединить радиаторы отопления между собой. Говоря языком специалистов, следует решить каким из способов обвязки отопительных приборов воспользоваться

Для всех типов отопительных систем применяются два способа прокладки трубопроводов:

Для всех типов отопительных систем применяются два способа прокладки трубопроводов:

Два варианта: двухстороннее и одностороннее расположение трубопровода отопления

Однотрубная схема

Системы, в которых транспортировка горячей воды в качестве теплоносителя осуществляется по одной магистрали, являются менее эффективными по следующим причинам:

Полезная формула для тех, кто только планируете «прогреться»

• Практически не позволяют регулировать нагрев отдельного прибора;
• По мере удаления от источника теплоносителя его температура постепенно падает и последний радиатор в цепи может оказаться еле теплым, а то и вовсе холодным;
• При аварийной ситуации на любом участке сети приходится полностью отключать отопление.

К сведению! Единственное преимущество такого типа разводки труб отопления по сравнению с двухтрубной — его низкая цена.

Подобные однотрубные отопительные системы применяются в основном в многоэтажках при централизованном обеспечении потребителей теплом.

Двухтрубная схема

В частном секторе для создания автономных (закольцованных на одном потребителе) систем отопления чаще всего применяют двухтрубную схему обвязки радиаторов:

• Одна из труб подающая теплоноситель к прибору;
• Другая для обратного движения к источнику нагрева теплоносителя (котлу).

Простая двухтрубная система выглядит подобным образом

Все батареи в системе подключаются параллельно, так что две магистрали работают совершенно обособленно и соединяются лишь на концевом радиаторе.

Двухтрубная схема подключения радиаторов дает следующие преимущества:

• Возможность регулирования нагрева каждого прибора в цепи, что обеспечивает создание максимально комфортных условий в различных помещениях;
• Вне зависимости от расстояния между котлом и батареей, каждый из приборов одинаково нагревается;
• При необходимости ремонта или замены на любом участке системы не требуется ее полное отключение.

Теперь мы поговорим о том, как правильно подсоединить радиатор отопления своими руками.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Это интересно: Гидроизоляция ванной комнаты — изучаем подробно

Рекомендации по монтажу батареи своими руками

• Перед началом работ нужно перекрыть поступление теплоносителя в отопительной системе на входе и выходе или же убедиться в отсутствии жидкости в трубопроводе.
• Еще до начала установки нужно проверить комплектность радиатора. Он должен быть в собранном состоянии. Если это не так, берем радиаторный ключ и собираем батарею согласно инструкции производителя.

Конструкция должна быть абсолютно герметичной, поэтому в ходе сборки нельзя использовать абразивные материалы, поскольку они разрушают материал устройства.
Затягивая крепежные элементы не нужно забывать, что в биметаллических аппаратах применяется как левосторонняя, так и правосторонняя резьба.
При соединении санитарно-технических фитингов крайне важно правильно подобрать материал. Обычно применяется лен вместе с термически стойким герметиком, лента ФУМ (фторопластовый уплотнительный материал) или нити Tangit.
Прежде чем начинать монтажные работы, нужно внимательно распланировать схему подключения

Батареи могут быть подсоединены по диагональной, боковой или нижней схеме. В однотрубную систему рационально установить байпас, то есть трубу, которая позволит нормально функционировать системе при последовательном подключении батарей.
После окончания установки производится включение системы. Делать это нужно плавно открыв все вентили, которые ранее преграждали путь теплоносителю. Слишком резкое открытие краников ведет к засорению внутреннего трубного сечения или гидродинамическим ударам.
Вслед за открытием вентилей необходимо спустить излишний воздух через воздухоотводчик (например, кран Маевского).

Правильно установленные биметаллические радиаторы отопления — залог их долгой и безотказной работы. Если есть сомнения относительно способности установить их своими руками, лучше обратиться к специалистам.

klivent.biz
