Конденсационный газовый котел: нюансы работы и особенности эксплуатации

Преимущества использования конденсатных котлов

Настроить аппарат своими руками можно, но лучше позвать специалиста.

Среди преимуществ использования конденсатных агрегатов обычно выделяют такие особенности:

  1. Наиболее эффективное использование тепловой энергии сгорания топлива;
  2. Максимально высокий КПД из всех известных котлов отопления;
  3. Простая инструкция эксплуатации аппарата;
  4. Значительная экономия на оплате энергоресурсов;
  5. Надежная и долговечная работа.

Конденсатный аппарат в интерьере кухни.

Панель управления и настройки.

Важно понимать, что это не инновация на стадии разработки. Устройства успешно применяются во многих странах Европы, и их жители уже давно не спрашивают, что это такое

В некоторых из стран, например, в Великобритании, продают только конденсационные котлы, так как правительство заботится об экономии и общем благополучии граждан.

Эргономичный дизайн – еще один плюс.

Единственным минусом является высокая цена устройства, однако она быстро окупается за счет экономии газа, который в странах Европы стоит очень дорого. Учитывая то, что проблема дороговизны энергоресурсов постепенно становится актуальной для всех, гражданам России тоже следует присмотреться к этой технологии.

https://youtube.com/watch?v=1YTU7h4zod4

Лучшие известные производители и модели: характеристики и цены

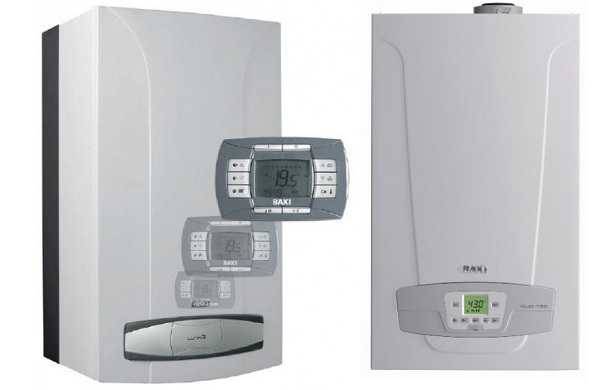

BAXI Duo-TEC Compact 1.24

Малогабаритный одноконтурный котёл серии Duo-TEC считается одним из самых «умных» представителей бюджетного сегмента. Внедрение технологии Think позволяет ему не только подстраиваться под различные условия работы (погоду, состав газа, параметры дымохода), но и контролировать разнотемпературные зоны.

Такая система адаптации максимально оптимизирует расход топлива – при мощности 24,0 кВт не более 2,61 м3/ч (СУГ 1,92 кг/ч). Безопасность котла обеспечивает современный гидравлический блок, включающий насос с функцией постциркуляции, автоматический байпас и двойной манометр (1 – предупреждение, 2 – блокировка). Согласно отзывам владельцев и опыту монтажа, котлы беспроблемно работают уже на протяжении более 7 лет и известны своей высокой надежностью.

Стоимость: 50 860 – 55 380 рублей.

Производитель: BAXI (БАКСИ), Италия.

Лучшие итальянские газовые котлыВысокая эффективность, качество сплавов и надежность по доступной цене

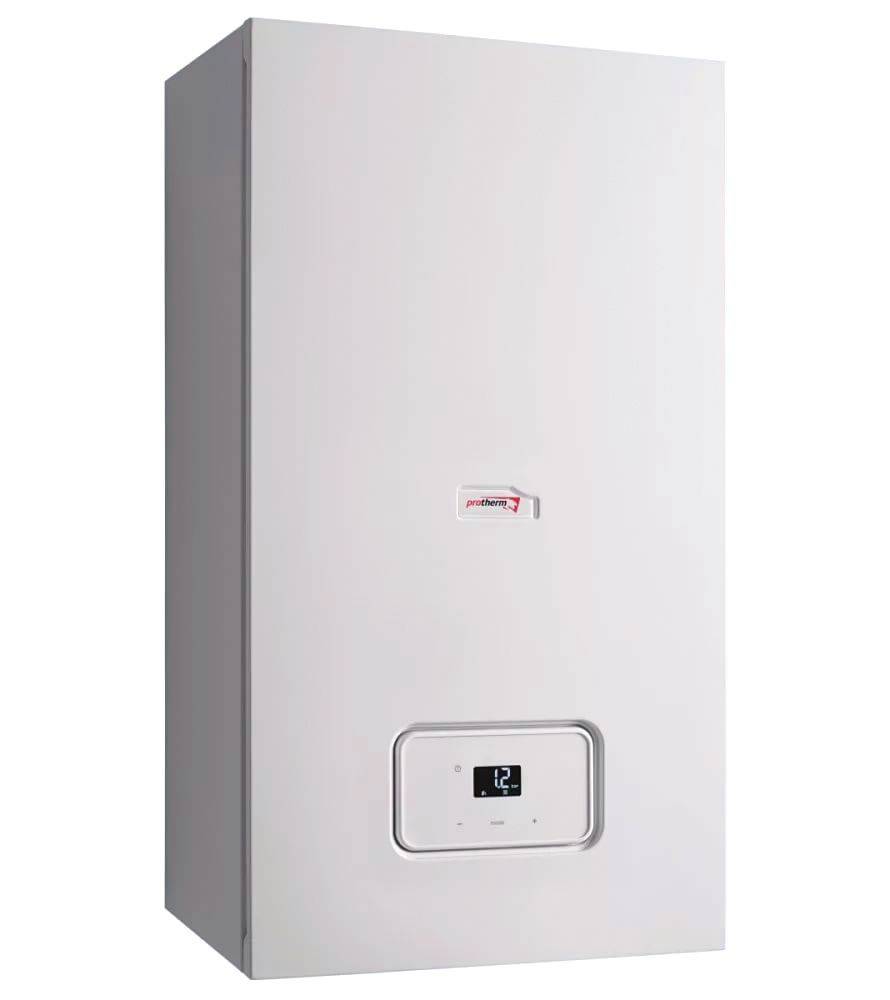

Protherm Рысь (Condence) 18/25 MKV

Тоже недорогой, но уже двухконтурный агрегат, разработанный специально для эксплуатации с газом ненадлежащего качества и водой повышенной жёсткости: продуманная конструкция не предусматривает наличия тонких извилистых трубок, которые могли бы засориться, заблокировав протоки в контурах отопления и ГВС.

Несмотря на небольшую мощность 18,1 кВт он способен производить до 12,1 л/мин горячей (30–60 °C) воды, при этом потребление топлива не превышает 2,71 м3/ч (СУГ 1,98 кг/ч). Коммуникативная автоматика со встроенной шиной eBus даёт возможность интегрирования агрегата в сложные системы, в т. ч. каскадные.

Стоимость: 61 240 – 67 180 рублей.

Производитель: Protherm (Протерм), Словакия.

Viessmann Vitodens 100-W B1HC042

Классическая одноконтурная модель с лаконичным дизайном, но при этом очень интересным наполнением: его теплообменник Inox-Radial, изготовленный из толстой нержавеющей стали, отличается беспрецедентным для настенного котла сроком службы (гарантия 10 лет), то же относится и к цилиндрической горелке MatriX.

Немецкие модели всегда были известны, прежде всего, своей надежностью и качеством материалов. В конвекционных аналогах реальный срок службы подобных теплообменников в среднем 14-15 лет, что является крайне достойным результатом.

За стабильную энергоэффективность отвечает программа Lambda Pro Control Plus. Она, кроме того, что постоянно отслеживает состояние агрегата, ещё и сама настраивается на потребление того или иного вида топлива, сокращая его расход до 2,57 м3/ч (СУГ 1,86 кг/ч) при функционировании на предельной мощности 26,0 кВт.

Стоимость: 86 310 – 104 740 рублей.

Производитель: Viessmann (Висман), Германия.

Vailliant ecoTEC pro VUW INT IV 236/5-3 H

Еще одна эталонная немецкая модель. Двухконтурный агрегат мощностью 23,0 кВт, пожалуй, – один из лучших газовых конденсационных котлов для отопления частного дома и квартиры: его преимущество в том, что благодаря системе Aqua-Kondens, он использует энергию уходящего пара не только для отопления, но и для ГВС до 11,0 л/мин (25–65 °C).

За счёт переключения на экономичный режим, потребление газа даже зимой составляет не более 2,54 м3/ч (СУГ 1,80 кг/ч). Встроенный контроллер с цифровым информационно-аналитическим модулем DIA-System поставляется в едином корпусе с агрегатом, что значительно упрощает его монтаж, эксплуатацию и обслуживание.

Стоимость: 76 120 – 91 860 рублей.

Производитель: Vailliant (Вайлант), Германия.

De Dietrich NANEO PMC-M 24

По-настоящему инновационный одноконтурный газовый конденсационный котёл мощностью 24,8 кВт является наиболее компактной (66,4×36,8×36,4 см) и лёгкой (25 кг) моделью на рынке. Он изначально рассчитан на использование разных видов газа, поэтому не требует дополнительного оборудования для работы на СУГ.

Его съёмная панель управления, которую можно установить под котлом или повесить на стене, имеет функции очистки труб, сброса и регулировки температуры отопления/подачи горячей воды (датчик ГВС для ёмкостного водонагревателя приобретается отдельно). Расход топлива не превышает 2,54 м3/ч (СУГ 1,96 кг/ч).

Стоимость: 64 510 – 78 080 рублей.

Производитель: De Dietrich (Де Дитрих), Франция.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

 И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

  • Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
  • Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

  • при сгорании природного газа – 11%;
  • при сгорании сжиженного газа (пропан-бутан) – 9%;
  • при сгорании дизельного топлива (солярки) – 6%.

Конденсационные котлы отопления: типы и производители

Отопительные приборы с использованием конденсации могу быть напольного или настенного исполнения. Настенные имеют, как правило, небольшие мощности (до 100 кВт, редко до 120 кВт) и небольшие размеры. Некоторые модели оборудования используются исключительно на отопление, некоторые готовят также горячую воду для бытовых нужд (ГВС). Причем горячая вода может готовиться в некоторой емкости (бойлерного типа) или разогреваться в змеевике (проточного).

Настенный конденсационный котел имеет небольшие размеры

Фирма Vaillant (Вайлант) производит конденсационные котлы как настенном исполнении, так и в напольном варианте. Есть модели с проточным нагревом воды для ГВС в пластинчатом теплообменнике, а есть емкостного типа. Оборудование может изменять мощность работы в широком диапазоне минимально — 20-28% от номинальной.  Имеется встроенный автоматический воздухоотводчик, есть возможность переоборудования под сжиженный газ, простая установка параметров при первом пуске. Напольные агрегаты могут использоваться в каскадной связке для отопления и обеспечения горячей водой многоэтажных домов. Имеется контроль безопасности всех основных параметров (контроль пламени, температуры теплоносителя, дымоотведения)

Конденсационные котлы Vaillant настенные и напольные

Конденсационные котлы Baxi (Бакси) также выпускаются в настенном и напольном варианте. Котлы этой фирмы линейки Luna отличает возможность подключения внешнего бойлера для горячей воды.  Линейка NUVOLA COMFORT ориентирована на подготовку большого количества горячей воды. Также имеется автоматический контроль как за температурой теплоносителя в отопительной системе, так и за температурой воды в ГВС. К стандартному набору контроля параметров системы добавлена система защиты от замерзания и антибактериальная обработка. Линейка Baxi Duo-tec автоматически адаптируется под качество подаваемого топлива и тип дымохода, имеет автоматический байпас и моделируемую мощность горелки, которая подстраивается также под погодные условия. Напольные конденсационные котлы Бакси отличаются небольшими габаритами и широким выбором функций, могут работать в каскаде и обеспечивать большие частные дома, производственные,  промышленные помещения,  многоквартирные здания.

Конденсационные котлы отопления Baxi («Бакси»)

Итальянские конденсационные котлы —  Beretta «Беретта». Линеек оборудования несколько: Power Plus, Mynute Green RSI и CSI,  Exclusive Green RSI и CSI, Exclusive Boiler Green. Особенности агрегатов Power Plus – патрубки удаления дыма и забора воздуха выполнены раздельно, биметаллический первичный теплообменник, обширный перечень функций автоматики. В линейке Mynute Green RSI и CSI теплообменник алюминиевый авторской конструкции, в линейке CSI присутствует пластинчатый теплообменник для нагрева воды для ГВС, модификация RSI позволяет подключить наружный бойлер. Как и в любом подобном оборудовании европейских производителей, имеется обширный перечень защитных программ и контроля системы, блокировка оборудования при несоответствии параметров.

Конденсационные котлы отопления Beretta («Беретта»)

Конденсационные котлы от немецкой фирмы «Будерус» Logamax имеют неплохую репутацию, но есть у них одна особенность: даже настенные варианты не выпускают малой мощности. Самый маломощный котел имеется в линейке Logamax PLUS GB112  – 29-60 кВт. Все остальные котлы рассчитаны на еще большие объемы. Они могут использоваться для обогрева нескольких коттеджей, расположенных неподалеку (каскадного типа). Есть некоторые ограничения по монтажу: желательна установка в подвале или на чердаке.

Конденсационные котлы «Будерус» Logamax

Теплообменник в Logamax  используется из ребристых труб, изготовленных из кремний-алюминиевого сплава, благодаря чему годовой коэффициент использования топлива – 109%. Установлена на котле керамическая плоская горелка, которая воспламеняется при помощи электрода накаливания, что приводит к понижению шумов при воспламенении газо-воздушной смеси. Количество подаваемой смеси зависит от наружных температур и определяется автоматикой при помощи датчиков.

Напольные конденсационные котлы Buderus имеют очень большие мощности – от 120 кВт, работать могут в каскаде. Подходят для отопления больших коттеджей и многоэтажных домов, производственных помещений.

Оборудования этой категории очень много и выбрать есть из чего. Выбор настолько большой, что именно это может стать проблемой.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии. В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%

Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

 И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

  • Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
  • Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

  • при сгорании природного газа – 11%;
  • при сгорании сжиженного газа (пропан-бутан) – 9%;
  • при сгорании дизельного топлива (солярки) – 6%.

Устройство и функционирование котлов на сжиженном газе

Как и для традиционных моделей, в качестве энергоносителя для конденсационных котлов используется магистральный или сжиженный газ.

Фото 1. Изображение внутреннего устройства котла (слева) и его схема (справа). Подписаны основные части конструкции.

Чаще применяется первый вариант, прежде всего, ввиду высокой стоимости сжиженного газа (и, как следствие, из-за низкой экономической эффективности подобного способа обогрева). Однако второй вариант нередко реализуется в промышленности.

Главное отличие конденсационных котлов заключается в несколько ином принципе работы. В традиционных моделях для нагрева теплоносителя, циркулирующего в отопительном контуре, используется только тепловая энергия, образующаяся непосредственно от сжигания газа. При этом часть ее теряется, оставаясь в продуктах горения.

При функционировании конденсационного котла, теряемое в обычных условиях, тепло извлекается из продуктов горения посредством передачи кинетической энергии от постоянно образующегося конденсата к дополнительному теплообменнику.

Элементы и принцип работы

Основные элементы конденсационного котла:

  • патрубки прямой и обратной подачи;
  • насос, отвечающий за циркуляцию;
  • камера сгорания с горелкой, форсунками подачи газа и вентилятором, нагнетающим воздух;
  • первичный (основной) теплообменник и емкость для нагрева воды;
  • охлаждающая камера — в ней температура получаемых продуктов горения снижается до температуры, максимально близкой к «точке росы» (~56 °C);
  • вторичный (конденсационный) теплообменник и емкость для конденсата;
  • дымоход для отведения охлажденных газов.

Функционирование конденсационного котла происходит следующим образом: газовоздушная смесь подается в камеру сгорания и воспламеняется, после чего высвобождаемая тепловая энергия, она проходит через основной теплообменник, тем самым нагревая теплоноситель. Продукты горения перемещаются в конденсационный теплообменник. Пар охлаждается до температуры ниже «точки росы», вследствие чего образуется конденсат.

Высвобождаемая энергия улавливается вторичным теплообменником и также используется для нагрева теплоносителя. Таким образом, за счет конденсации паров аккумулируются дополнительные объемы тепловой энергии.

Особенности

Среди основных особенностей конструкции конденсационных котлов выделяются следующие решения:

  • Теплообменник, состоящий из трубок, имеет форму спирали для увеличения площади соприкосновения с циркулирующим теплоносителем.
  • Охлажденный теплоноситель (обратной подачи) сначала подогревается за счет конденсационного теплообменника и лишь затем получает основной объем тепловой энергии от первичного теплообменника.
  • Из-за высокой химической активности образующегося конденсата, основные составляющие котлов производятся из нержавеющей стали или силумина — сплава кремния и алюминия.
  • В конструкции котлов используются высокотехнологичные горелки, наиболее эффективно смешивающие магистральный газ и воздух.

Режимы работы конденсационного газового котла

Только специалисты смогут спроектировать системы отопления дома так, чтобы она работала наиболее эффективным образом. Прежде всего необходимо выбрать режим работы котла, от которого будут зависеть почти все параметры системы отопления.

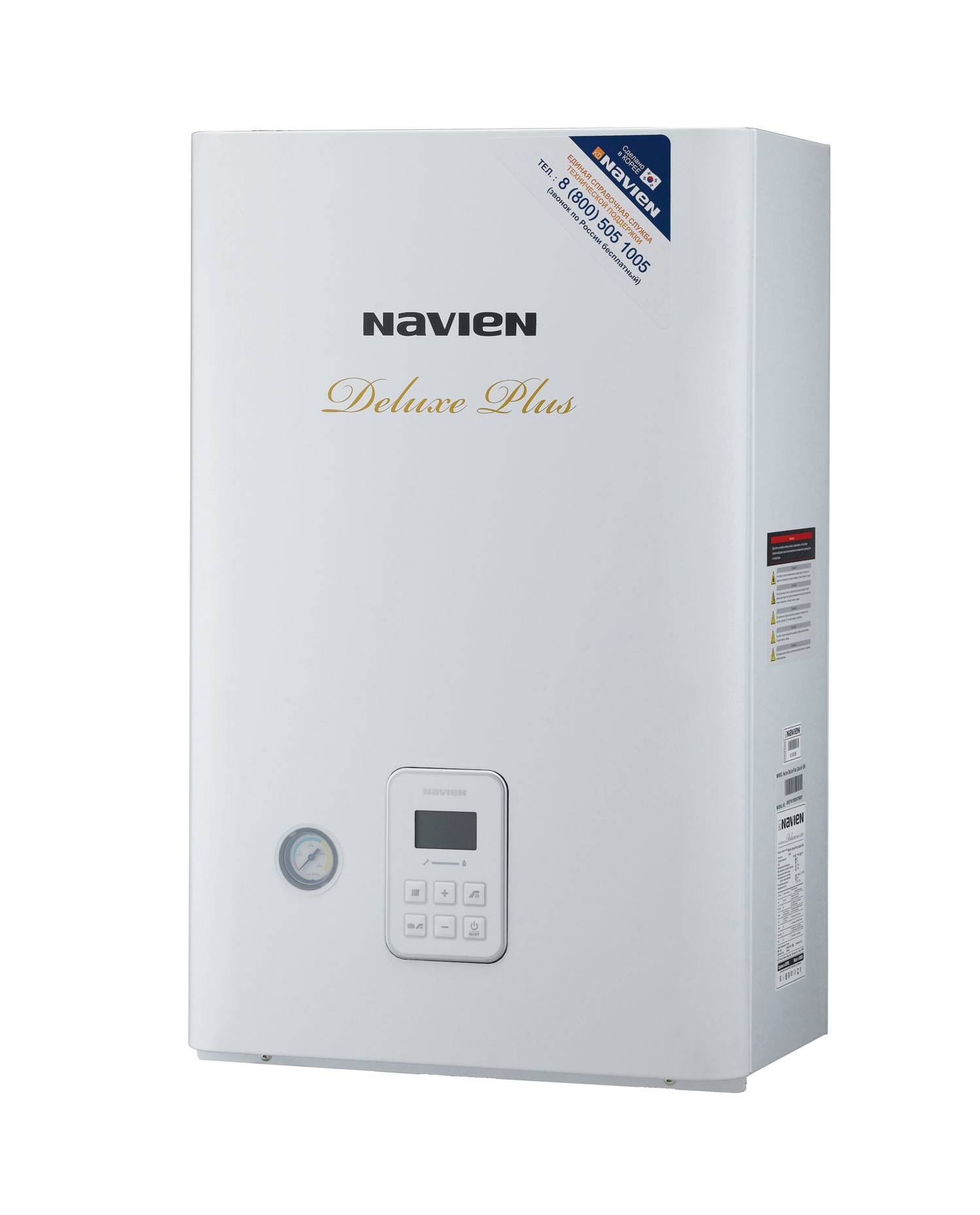

Настенный газовый котел NAVIEN DELUXE PLUS

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью газовой горелки. Горелки у большинства современных газовых котлов конденсационного типа являются модулируемыми, т.е. с возможностью плавного изменения мощности котла в процессе работы. Горелки, как правило, имеют широкий диапазон модуляции тепловой мощности в пределах 20-100%. Это позволяет легко поддерживать в доме требуемую температуру и экономить дорогостоящее топливо.

Следует отметить, что модулируемые газовые горелки устанавливают и на многие модели обычных котлов.

Конвекционный газовый котел, как правило, работает в режиме 80/60 или 75/60. Где 75 – это температура теплоносителя на выходе из котла, равная 75°С, а 60 – температура теплоносителя 60°С, поступающего в котел после прохождения по всем радиаторам (так называемая обратка). Если температура обратки будет ниже, в котле начнет скапливаться конденсат, на который обычный котел совсем не рассчитан, т.к. точка росы (температура конденсации влаги) находится на уровне около 58°С.

Иное дело котел конденсационного типа. Наиболее эффективен он как раз при низкотемпературных режимах работы, т.к. конденсация в нем только приветствуется. В конденсационных котлах специально понижают температуру теплоносителя до режима 50/30 (выход – 50°С, обратка – 30°С). Именно в этом режиме происходит максимальное извлечение тепла из продуктов сгорания газа и тепла за счет конденсации водяных паров. И тут возникает вопрос, как спроектировать систему отопления, чтобы котел мог работать в режиме, близком к 50/30, а хозяева при этом получали столько тепла, сколько им надо.

Понятно, что при применении обычного котла лучше всего отапливать дом с помощью радиаторов. А вот для конденсационного котла многие предлагают использовать систему «водяной теплый пол». Именно с помощью водяных теплых полов можно заставить котел конденсационного типа использовать энергию от конденсации водяных паров весь отопительный период и обеспечить максимальную экономию газа.

Но если по каким-то причинам установить водяной теплый пол вы не сможете, конденсационный котел все же окажется неплохим решением для обустройства отопительной системы. Попробуем это доказать. На большей части территории страны и смежных государств в зимний период суровые холода держатся относительно недолго – до 10 дней. Да, в это время придется «гонять» ваш конденсационный котел в обычном высокотемпературном режиме, без конденсации, что вполне допустимо, т.к. КПД этого котла все равно будет на уровне 93-97%. Это больше, чем у лучших моделей традиционных котлов. Зато в остальное время зимы конденсационный котел сможет работать при меньшем температурном режиме и в режиме частичной конденсации.

Зависимость КПД котла от режима работы

Специалисты предлагают маленькие хитрости, позволяющие настроить режим работы конденсационного котла так, чтобы и КПД сохранить выше 100%, и на топливе сэкономить, и тепло в доме обеспечить. Например, изначально проектировать систему отопления не для оптимального режима 50/30, а для режима 60/40. Тогда расход газа будет немного больше, зато и в холода мерзнуть не придется.

Есть и другие варианты – к примеру, установить в доме дополнительные радиаторы, с увеличенной в 2,5-3 раза полезной площадью поверхности, рассчитанные на температуру теплоносителя не выше 50°C. Но в этом случае увеличатся капитальные затраты. Хотя эксплуатационные расходы на топливо снизятся. Что лучше – решать только вам.

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003) , СП 62.13330 (СНиП 42-01-2002) .

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

  • Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
  • Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
  • Обязательно оснащение системой водоподготовки и фильтрации.
  • Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
  • Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

  • Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
  • Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

  • Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
  • Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
  • Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Конденсационный котел — принцип работы, плюсы и минусы

Для отопления частного дома существует большое разнообразие котлов, которые способны работать на газу, дровах, опилках, пеллетах, жидком топливе или электричестве. При выборе вида топлива, на котором будет работать отопительный прибор, основополагающее решение исходит из стоимости и доступности того или иного энергоносителя.  Наиболее распространённый, ввиду своей низкой стоимости, является природный газ. Почему же тогда конденсационный котел получил такое высокое распространение на европейском рынке? В связи с ежегодным ростом цен на этот вид топлива, инженеры в сфере отопления разработали новый вид котла, который отличается полнотой использования энергии топлива.

Газовые конденсационные котлы в отличие от конвекционных (традиционных), используют высшую теплоту сгорания благодаря рекуперации остатков энергоносителя.

Принцип работы конденсационного котла

На первых шагах, процесс очень схож с работой обычного конвекционного котла.

При сгорании жидкого или газообразного топлива образуется углекислый газ и водяной пар. Пар конденсируется в задние, более прохладные части теплообменника, т.к. он теплее его поверхности.

В процессе образования конденсата выделяется тепло, это тепло конденсации снова подается в отопительный контур и используется для нагрева охлажденной воды в обратной линии трубопровода. Таким образом, горелке уже подается предварительно нагретая вода из системы отопления. Поэтому в итоге для нагрева того же объема, необходимо затратить меньше энергии.

На последнем этапе используется еще остаточное тепло отходящих дымовых газов. Через трубу подачи воздуха расположенную в дымовой трубе, поступающий свежий воздух необходимый для работы горелки нагревается, за счёт тепла отходящего газа. Таким образом, в горелку поступает уже теплый воздух, что обеспечивает дополнительную экономию.

Наглядный принцип работы конденсационного котла

Плюсы и минусы конденсационных отопительных приборов

Конденсационный котел имеет значительно больше преимуществ перед традиционными, что объясняет более высокую стоимость. В прочем, более высокая цена в ближайшем будущем будет компенсирована в виде более низкого расхода газа.

Преимущества конденсационного котла

  • Высокий КПД Зачастую коэффициент полезного действия в котлах превышает привычные 100%, добавочные проценты получаются из-за охлаждения дымовых газов и конденсированнии пара во второй части теплообменника. Благодаря этому, происходит значительная экономия расхода энергоносителя достигающая 35%.
  • Тихая работа Котлы имеют очень низкий показатель уровня шума, благодаря чему повышается уровень комфора.
  • Экологичность Если сравнивать с конвекционными котлами, то вредных выбросов становится меньше на 80%.

Недостатки конденсационного котла

  • Высокая стоимость Цена будет выше на 30-50%, относительно традиционных котлов.
  • Утилизации конденсата Необходимость утилизации конденсата не совсем является недостатком, т.к. для котлов мощностью менее 28 кВт возможно сливать в канализацию.
  • Потеря КПД в высокотемпературных системах В высокотемпературных режимах, где температура подачи и обратки составляет 80/60 °C, показатели КПД упадут до 98-99%.

В среднем, котел на 25 кВт в день вырабатывает 70 литров конденсата

Сравнение конденсационных котлов

Модели котлов находятся в одном ценовом сегменте.

Условия подбора:

  • Мощность: 24-25 кВт
  • КПД: более 100%
  • Одноконтурный
  • Цена: до 50000 рублей

Учитывая данные параметры, нашлось две модели,  полностью удовлетворяющие установленные параметры.

 Газовый котел Baxi Duo-tec Compact 1.24Газовый котел Protherm Рысь К 25 MKO
Стоимость, сентябрь 20174459049585

Максимальная тепловая мощность, кВт

2425

Минимальная тепловая мощность, кВт

3.4*6
КПД, %105.7108.5**

Материал теплообменника

нержавеющая сталь

алюминиево-кремниевый сплав

Расход природного газа

2.61 м³/час

3.2 м³/час

*По отзывам, в модели Baxi минимальная тепловая мощность занижена, на деле она составляет 4.7 кВт.

**Относительно модели Protherm, то в таблице указан показатель при режиме частотной нагрузки (примерно 30%) и температуре 40/30 °С. При работе в полном низкотемпературном режиме 50-30°С КПД составит 104%. Кроме всего прочего, уровень шума у турбины значительно выше, чем у Baxi.

Так как модель от Protherm совсем недавно на российском рынке, то отзывов совсем немного, но если учесть отзывы о конвекционных котлов этого же бренда, можно полагать, что качество на высоком уровне.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
