Твердотопливные котлы
Несмотря на все недостатки, твердотопливные котлы для отопления частного дома используются в большинстве случаев. Наверно, во многом это благодаря привычке и традициям, но факт остается фактом — котлов на твердом топливе в нашей стане установлено больше чем всех других.
Твердотопливные котлы работают в основном на дровах и на угле
В основном для отопления используют два вида твердого топлива — дрова и уголь. Что проще достать и дешевле купить, тем в основном и топят. А котлы — под уголь и дрова надо использовать разные: в дровяных твердотопливных котлах загрузочную камеру делают большего объема — чтобы можно было заложить больше дров. В угольных ТТ котлах топку делают меньше по размеру, но с более толстыми стенками: температура горения очень высокая.
Плюсы и минусы
К достоинствам данных агрегатов можно отнести:
- Недорогое (относительно) отопление.
- Простая и надежная конструкция котлов.
- Есть энергонезависимые модели, которые работают без электричества.
Недостатки серьезные:
- Циклический режим работы. В доме то жарко, то холодно. Для нивелирования этого недостатка в системе устанавливают теплоаккумулятор — большую емкость с водой. В ней на фазе активного горения запасается тепло, а потом, когда закладка топлива прогорит, запасенное тепло расходуется на поддержание нормальной температуры.
- Необходимость регулярного обслуживания. Дрова и уголь надо закладывать, разжигать, затем регулировать интенсивность горения. После прогорания топку надо вычистить и запустить процесс по-новой. Очень хлопотно.
Принцип работы обычного твердотопливного котла - Невозможность оставить дом на длительное время. Из-за цикличности работы необходимо присутствие человека: надо топливо подкидывать, иначе система при длительном простое может замерзнуть.
- Процесс закладки топлива и чистки котла довольно грязное занятие. При выборе места установки это стоит учитывать: ставить котел надо максимально близко к входной двери, чтобы не носить грязь через все помещение.
Если говорить в общем, то использование твердотопливного котла для отопления частного дома — неудобное решение. Хоть закупка топлива, как правило, обходится относительно недорого, но если посчитать еще затраты времени, то не так уж и дешево выходит.
Котлы длительного горения
Чтобы увеличить промежуток между закладками топлива были разработаны котлы длительного горения. В них используются две технологии:
- Пиролиз. Пиролизные твердотопливные котлы имеют две или три камеры сгорания. Закладка топлива в них горит при недостатке кислорода. При таком режиме образуется большое количество дымовых газов, большая часть которых горючи. Причем при горении они выделяют тепла намного больше, чем дрова или тот же уголь. Эти газы попадают во вторую камеру, куда через специальные отверстия подается воздух. Смешиваясь с ним, горючие газы воспламеняются, выделяя дополнительную порцию тепла.
Принцип работы пиролизного котла - Режим верхнего горения. В традиционных твердотопливных котлах огонь распространяется снизу-вверх. Из-за этого горит большая часть закладки, топливо прогорает быстро. Во время активного горения часто происходит перегрев системы и дома, что очень некомфортно. При использовании верхнего горения огонь разжигается только в верхней части закладки. Одновременно горит только небольшая часть дров, что выравнивает тепловой режим и увеличивает срок горения закладки.
Насколько эффективны эти технологии? Довольно эффективны. В зависимости от конструкции одна закладка дров может гореть от 6-8 до 24 часов, а угля — от 10-12 часов до нескольких суток. Но для получения такого результата необходимо использование топлива высокого качества. И дрова и уголь должны быть сухими. Это — основное требование. При использовании влажного топлива котел даже может не выйти на режим тления, то есть, греть он не начнет. Если у вас есть дровник с двух-трех годичным запасом дров или обширный сарай, в котором храниться уголь, котел длительного горения для отопления частного дома — хороший выбор. Лучше, чем обычный.
Принцип работы и устройство напольного газового котла
Внутри напольного газового котла происходит сжигание природного или сжиженного газа.
В результате чего при помощи теплообменника происходит нагревание теплоносителя в системе отопления (чаще всего это вода).
Камера сгорание в напольном газовом котле чаще всего открытая, что предполагает использование дымохода с естественной тягой и наличие приточной вентиляции в котельной.

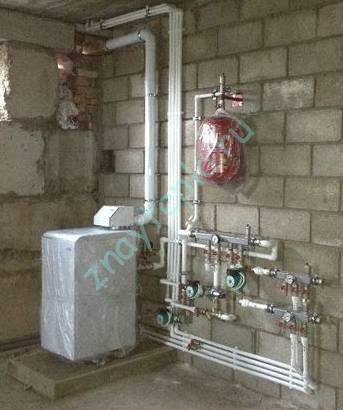

Котельная будет выглядеть примерно так, как показано ниже на рисунке:
Схема отопления напольного газового котла
Кроме этого, существуют напольные газовые котлы с принудительной тягой.
Это упрощает и удешевляет монтаж дымохода, но делает котел энергозависимым.
А это значит, что на случай отключений электричества необходимо будет докупить источник бесперебойного питания и аккумуляторы для него.
Напольный газовый котел с вентилятором
Что касается устройства напольных газовых котлов, то с некоторым приближением оно выглядит следующим образом:
Устройство двухконтурного напольного газового котла
Выше на рисунке показан разрез двухконтурного напольного газового котла.
Это видно по наличию медного змеевика вокруг дымогарных труб, который и предназначен для приготовления санитарной горячей воды на протоке.
Помимо этого, существуют дорогие модели со встроенным бойлером, но для российского рынка это все еще экзотика.
Газовый котел ACV Delta PRO со встроенным бойлером косвенного нагрева
Вокруг топочной камеры и дымогарных труб расположена водяная рубашка. В ней и происходит тот самый теплообмен, о котором я писал выше.
А сам газ сжигается на горелке, расположенной внутри камеры сгорания.
Газ в горелку подается через специальный клапан, управляемый автоматикой.
Она в случае обрыва пламени отключает подачу газа и тем самым предотвращает взрыв.
Рейтинг лучших моделей
На территории РФ наибольшей популярностью пользуются:
ATON Atmo 10ЕВМ
Отличительной особенностью устройства является полная энергонезависимость. Циркуляция теплоносителя происходит естественным способом, без использования циркуляционного насоса. Мощность установки 10 кВт, а температура нагрева проточной воды в контуре ГВС достигает 45 С. Агрегат имеет компактные габаритные размеры (765х385х390), экономно расходует газ (1,3 м3/ч) и отличается оригинальным дизайном. Средняя стоимость 17700 руб.
Лемакс премиум – 10
Тепловая мощность двухконтурного котла 10 кВт при среднем расходе топлива 0,6 м3/ч. Агрегат оснащен итальянской микрофакельной горелкой Polidoro, обеспечивающей оптимальный режим сжигания газа и точность модуляции пламени. Кроме этого, имеется режим авторозжига, защита от перегрева теплоносителя и задувания. Производитель предоставляет 3 летнюю гарантию, а средний срок службы, без замены основных элементов, 15 лет. Средняя стоимость 16600 руб.
При мощности 15,1 кВт устройство эффективно отапливать площадь до 150 м2 и нагревать проточную воду в контуре ГВС до 80 С, а теплоноситель отопительной системы до 85 С. Управление установкой полностью автоматизировано, имеется возможность дистанционного управления и программирования. Газовый котел оснащен закрытой камерой сгорания, что позволяет избежать дополнительных затрат на устройство вертикального дымохода. Средняя стоимость 41500 руб.
BUDERUS LOGANO G125-32 WS
Главным достоинством рассматриваемой модели является КПД, составляющий 96 %. Еще одна особенность установки – возможность переналадки на дизельное топливо. Комбинированная механико-электронная система управления обеспечивает слаженную работу всех модулей агрегата и безопасность эксплуатации. Мощность котла 32 кВт, чего вполне достаточно для эффективного обогрева 320 м2 и обеспечения подачи горячей воды. Конструкция агрегата предусматривает возможность подключения дополнительных модулей. Средняя стоимость установки 52000 руб.
BaxiSlim 2.230
Электронная система самодиагностики и целый комплекс защитных систем позволяют обеспечить длительный срок эксплуатации агрегата. Номинальная мощность напольного котла 22,1 кВт, устройство можно подключить к системе теплых полов. Интенсивную циркуляцию теплоносителя обеспечивают три циркуляционных насоса, а производительность контура ГВС может доходить до 12,5 л/мин. Такая производительность полностью удовлетворяет потребности 3-5 человек. Устройство предназначено для обогрева жилых и промышленных помещений площадью до 220 м2 и обеспечения горячего водоснабжения. Стоимость установки 112500 руб.
При выборе котла для отопления частного дома не следует пренебрегать отзывами владельцев подобного оборудования, на практике оценивших его достоинства и недостатки.
Обзор производителей и цен
Также не помешает ознакомиться с товарами самых популярных производителей. Это поможет разобраться в вопросе выбора и совершить удачную покупку.
Buderus
Будерус — старая фирма из Германии, начала выпускать отопительные приборы и сопутствующие товары в XVIII веке. Напольные котлы этого бренда оснащены теплообменниками из чугуна. Их мощность колеблется в пределах 20−375 кВт. Все модели Buderus могут похвастаться хорошим качеством сборки, большим сроком эксплуатации, функциональностью и симпатичным внешним видом.
| Модель | Мощность, кВт | Цена, ₽ |
| Buderus Logano G234 WS | 38-55 | 142 555 ₽ |
| Buderus Logano G234-60 | 60 | 179 375 |
| Buderus Logano G334WS | 115 | 310 568 |
Vaillant
Самая популярная и разрекламированная в России марка родом из Германии. Эта компания славится агрегатами с чугунными теплообменниками, срок службы которых может достигать 20 лет. Котлы отличаются высоким КПД, низким уровнем выбросов продуктов горения, а также экономичным потреблением топлива. Аппараты vaillant мощностью 30 кВт можно приобрести примерно за 100 тысяч рублей.
| Модель | Мощность, кВт | Цена, ₽ |
| Vaillant VK INT 164/1-5 | 16,9 | 86 723 |
| Vaillant VK INT 254/1-5 | 27,2 | 95 864 |
| Vaillant VK INT 564/1-5 | 56 | 145 000 |
Baxi
Итальянские аппараты компактных размеров с аккуратным дизайном. Такие котлы оснащены электронной модуляцией пламени, атмосферной горелкой и теплообменником из чугуна. Широкий модельный ряд Baxi SLIM позволяет каждому покупателю найти прибор по вкусу и карману для отопления построек с площадью до 620 м2.
| Модель | Мощность, кВт | Цена, ₽ |
| Baxi SLIM 1.230 iN | 23 | 59 000 |
| Baxi SLIM 1.400 iN | 40 | 76 040 |
| Baxi SLIM 2.230 i | 23 | 107 650 |
Viessmann
Напольные котлы от компании Viessmann давно заслужили признание потребителей. Эти газовые приборы предназначены для решения задач, связанных с обогревом жилых и производственных помещений. Для их изготовления используют современные материалы, новейшие разработки и качественные детали.
К преимуществам этих отопительных систем относятся:
- экономичный расход топлива;
- сочетание эффективности и производительности;
- компактные размеры;
- высокотехнологичные и безопасные горелки;
- декоративный внешний вид.
| Модель | Мощность, кВт | Цена, ₽ |
| Viessmann Vitorond VR2BB06 | 33 | 149 063 |
| Viessmann VR2BB24 | 50 | 212 365 |
| Viessmann VR2BB25 | 63 | 239 678 |
Protherm
Protherm предлагает широкий выбор надежных газовых агрегатов европейской сборки. Напольные модели способны обеспечить теплом и горячей водой частные и дачные домики. Агрегаты высокого качества, выполненные из чугуна или стали, оборудованы горелками инжекторного или вентиляторного типа.
Модели «Протерм» являются электронезависимыми системами и работают на сжиженном или магистральном газе. Мощность разных аппаратов варьируется от 12 до 150 кВт.
| Модель | Мощность, кВт | Цена, ₽ |
| Protherm Волк 16 KSO | 16 | 19 000 |
| Protherm 20 KLOM Медведь V.17 | 20 | 57 183 |
| Protherm Гризли 65KLO | 65 | 154 678 |
Лемакс
вышла на российский рынок более 20 лет назад и давно занимает на нем лидерские позиции, так как высокий спрос на их продукцию не изменяется долгие годы. Качество напольных агрегатов объясняется применением в производстве современного оборудования из Германии и Италии, а также строгим контролем качества выпускаемых товаров.
Для удобства владельцев котлов «Лемакс» производитель открыл сеть сервисных центров, производящих обслуживание газовых аппаратов как в течение гарантийного срока, так и после его истечения.
| Модель | Мощность, кВт | Цена, ₽ |
| Лемакс Лидер-16 | 16 | 33 250 |
| Лемакс Лидер-25 | 25 | 38 350 |
| Лемакс WISE50 | 50 | 69 300 |
Wolf
С 1991 года Вольф занимается производством газовых котлов. В Германии фирма занимает 3 место среди поставщиков отопительных систем, а также является лидером европейского рынка.
Вся продукция компании собирается на одном заводе, это позволяет комплексно проектировать оборудование, предназначенное для создания благоприятного микроклимата в доме.
| Модель | Мощность, кВт | Цена, ₽ |
| Wolf NG-31E-О-70 | 70 | 281 160 |
| Wolf FNG-34 | 34 | 124 200 |
| Wolf CSZ-2-20/300R | 20,4 | 412 200 |
КГС «Печкин»
Отечественный предлагает большой выбор напольных обогревателей, работающих на голубом топливе. Их мощность варьируется от 10 до 50 кВт, поэтому каждый покупатель сможет найти себе подходящую модель. Двухконтурные варианты можно использовать для обогрева и получения горячей воды.
| Модель | Мощность | Цена, ₽ |
| Печкин КСГ-12 с УГ-15 TGV-307 | 12,5 кВт | 14 500 |
| Печкин КСГ-20 с УГ-23 TGV-307 | 20 кВт | 21 538 |
| Печкин КСГ-50 с УГ-55 820 NOVA | 50 кВт | 50 725 |
Правила установки газовых котлов в частном доме
Перед установкой газового котла нужно продумать его местоположение, особенности подключения к системе отопления, а также получить разрешение газовой службы. Так как указанный агрегат является источником опасности, монтировать его нужно с соблюдением требований государственного стандарта.
Расположение котла
Напольное оборудование принято располагать в котельной с вентиляцией По нормативам площадь помещения, в котором будет установлено устройство, должна быть не меньше 4 кв.м. Высота потолков при этом составляет 2,5 м и больше. Минимальная ширина двери в помещении – 80 см.
В комнате обязательно должен быть оконный проем. На 10 кв.м. площади требуется 0,3 кв.м. окна.
Многие модели отопительных агрегатов на газе должны получать естественный приток кислорода, поэтому в комнате обеспечивается хорошая вентиляция. От котла до ближайших стен должно быть расстояние минимум в 10 см. Они должны быть защищены огнеупорным материалом.
Помещения, в который монтаж газового отопительного оборудования запрещен:
- основания не защищены огнеупорными материалами;
- коридор, ванная комната;
- помещения без окон и форточек;
- подвалы многоэтажных сооружений.
Запрещено монтировать отопительное оборудование на балконах.
Схема установки
Вначале составляется план, где будет расположен котел и радиаторы Для монтажа газового отопления требуется предварительная подготовка проекта, а также выбор схемы установки и обвязки котла. В системе присутствуют такие элементы: сам отопительный агрегат, трубы и радиаторы, циркуляционный насос, фильтры на входящих трубах. Обязательным является блок безопасности.
Краны DN15 устанавливаются на штуцеры для газа. Изделия большего диаметра монтируются на патрубки с теплоносителем. Фильтры на входе из водопровода устанавливаются в горизонтальном положении. Расширительный бак, если он не входит в конструкцию котла, монтируется при помощи дополнительной арматуры и крепится к обратному трубопроводу. Патрубок слива располагается в самой нижней точке системы отопления.
Требования к установке газовых агрегатов
Для атмосферного котла необходимо обустроить полноценный дымоход В помещении, в котором будут устанавливать газовый котел, должна быть хорошая вентиляция. На каждый 1 кВт мощности устройства выделяется 8 кв.см. ширины воздуховодного отверстия. Она должна монтироваться в верхней части комнаты. Кроме того, нужно соблюдать такие требования:
- Все трубы, по которым будет проходить топливо, изготавливаются только из металла.
- Диаметр дымохода зависит от мощности устройства. Минимальный параметр – 10 см. Часть конструкции, которая находится над крышей здания, возвышается минимум на полметра.
- Для предупреждения негативных последствий в случае утечки газа в помещении устанавливается анализатор и клапан для прекращения подачи топлива. Также обязательно монтируется счетчик для контроля расхода газа.
- Если частный дом имеет всего 1 этаж, устанавливать оборудование разрешается в подвале. В многоквартирных и многоэтажных сооружениях такой монтаж строго запрещен.
- Аппарат должен быть заземлен, система электропитания котла тщательно изолируется.
Если аппарат устанавливается на деревянное основание, под него укладывается огнеупорная пластина: металлическая, асбестовая или базальтовый картон. Расположение настенного котла тоже строго определено санитарными правилами и техническими нормами: расстояние до потолка — 45 см, до пола — 30 см, по бокам — 20 см. До противоположной перегородки минимальный отступ равняется 1 м. Если устройство монтируется в деревянном помещении, между ним и задней стеной прокладывается огнеупорный материал, толщина которого составляет 3 см.
Как выбрать газовый котел для отопления частного дома
Чтобы приобрести лучший газовый котел для отопления частного дома, нужно учесть несколько важных критериев. Выбор подходящего устройства зависит от общей площади отапливаемого помещения, необходимости подогрева горячей воды и количества ее потребителей, наличия дымохода и давления в газопроводе. Дополнительно нужно учесть наличие утеплителя на стенах
Просмотрите интернет-каталоги с фото примите во внимание следующие советы:
Настенный или напольный газовый котел. Выбор оборудования для отопления частного дома нужно начинать с подбора места для его установки. Если у вас есть место для отдельной котельной, то можете выбрать напольное устройство, в противном случае ограничьтесь настенной модификацией. Напольный котел часто производится на основе надежного чугунного теплообменника – такая модель имеет солидный запас надежности, она неприхотлива и не вызывает проблем в эксплуатации. Напольное оборудование для частных домов имеет высокую мощность. Настенный аналог компактный – он идеален для обогрева небольшого объекта.
Одноконтурное или двухконтурное оборудование. Для обогрева частного дома широко применяется оборудование с одним контуром. Оно отличается очень простым устройством – в нем имеется грелка и один теплообменник. Двухконтурная модификация сочетает в себе котел и газовый проточный водонагреватель. Ее устройство более сложное, но при этом она более функциональная и простая в монтаже.
С естественной вентиляцией или принудительной. В первом случае вытяжка проходит через дымоходы, имеющиеся в доме, во втором – у агрегата имеются встроенные вентиляторы, которые удаляют отработанные газы из котла и выводят их наружу.
С открытой или закрытой камерой сгорания
Чтобы выбор газового котла для частного дома был оптимальным, обратите внимание и на тип камеры сгорания. Модель с открытой камерой часто называется «атмосферной», т.к
воздух к горелкам поступает самотеком прямо из помещения. Продукты сгорания удаляются через дымоход с естественной тягой. Такой вариант отличается простой конструкцией и низким уровнем шума. Турбированный газовый котел для отопления частных домов имеет закрытую камеру сгорания и вентиляторы для удаления дыма и забора воздуха. Для его эксплуатации требуется электричество. Он отличается сложной конструкцией и высоким уровнем шума.
Материал теплообменника. Этот элемент бывает чугунным или стальным. Первый вариант более долговечен, т.к. не подвержен коррозии, но более хрупкий. В новых моделях используют серый чугун, который делает их более прочными и менее хрупкими. Теплообменник из стали легче, но он подвержен коррозии.
Наддувная или атмосферная горелка. Первая установка отличается высоким КПД, хорошей мощностью, но стоит дорого. Второй вариант более доступный в плане стоимости, но маломощный. Наддувную горелку нужно покупать отдельно, а атмосферная входит в комплектацию газового котла.
Конвекционная или конденсационная модель. Газовые котлы для обогрева частного дома часто строятся по конвекционной схеме. Горелка в этом случае генерирует тепловую энергию, а теплообменник забирает полученное тепло, которое отправляется в систему – его остатки уходят наружу. КПД таких устройств составляет 90-93%. У конденсационных агрегатов он несколько выше. Схема их работы такая: в отопительную систему забирается практически все генерируемое тепло, в результате чего появляется конденсат, который отправляет в дренаж.
Пьезорозжиг или электрический розжиг горелки. В первом случае процесс розжига ручной, во втором – автоматический.
Оцените безопасность эксплуатации. Многие современные газовые отопительные котлы оснащаются датчиками, контролирующими работу агрегата на всех этапах – от подачи воды и газа до вывода отработанных газов наружу. Они способны блокировать систему отопления, если неожиданно отключилось электричество или блокировать котел, если температура превысила установленную норму
Для таких датчиков важно постоянное наличие электроэнергии. Есть напольные установки, датчики которых функционируют в механическом режиме, независимо от электроснабжения.
Рассчитайте мощность
Для обогрева 10 м2 жилой площади в отечественном климате нужно около 1 кВт тепловой энергии. В дальневосточных и северных регионах этот показатель увеличивается до 1,2-1,5 кВт, в южных – он составляет от 0,8 кВт. Не забудьте про запас, который необходим на случай излишне холодных зим и наличия тепловых потерь. Он, как правило, составляет 10-20%.
Как выбрать газовый котел для отопления
Смотреть видео
Как выбрать газовый котел Настенный газовый котел или напольный газовый котел Какой котел лучше
Смотреть видео
Ключевые характеристики
При выборе напольного газового котла необходимо опираться на некоторые характеристики.
Мощность
Главный параметр котла, на который следует обратить внимание. Требуемая мощность зависит от площади и утепления отапливаемых помещений, от климата
Справка. Для средней полосы и типичного загородного дома используют расчёт 1 кВт на 10 м2 площади.
Для двухконтурных систем, требуемая мощность оценивается на 30% больше необходимой для отопления. Следует выбирать котел с подходящей мощностью, поскольку работа на сильно пониженной мощности резко снижает КПД котла.
Количество контуров
Одноконтурные котлы отмечаются лучшей производительностью и надёжностью по своей главной функции: отоплению.
Если вопрос ГВС не так важен, стоит сделать выбор в пользу одноконтурного котла, как более надёжного и ремонтопригодного, а ГВС обеспечить, к примеру, электронагревателем.
Тип камеры сгорания: какая лучше
- Открытая
Котлы с открытой камерой сгорания работают за счёт естественной тяги, кислород для сжигания газа поступает из помещения. Продукты сгорания также частично попадают в помещение, поэтому следует позаботиться о качественной его вентиляции, для обеспечения надёжной работы газовой горелки и во избежание отравления угарным газом. Открытая камера котла налагает ограничения и на дымоход: он должен быть строго вертикальным. Такой камерой чаще всего оснащены напольные модели, но существуют и настенные варианты исполнения.
- Закрытая
Процесс горения в этих котлах полностью изолирован от помещения и происходит фактически на улице. Воздух для газовой смеси забирается снаружи дома, продукты горения также удаляются вовне. Это обеспечивается с помощью вентиляторов принудительного наддува, поэтому такие котлы ещё называют турбированными.
Фото 1. Устройство газового котла с закрытой камерой сгорания. Стрелками показаны составные части прибора.
Дымоход может быть выполнен как в виде отдельных труб, так и в виде коаксиала — конструкции «труба в трубе», когда по внутренней трубе удаляются продукты сгорания, а воздух в котёл поступает по внешней. Благодаря подогреву холодного воздуха с улицы продуктами сгорания, повышается КПД, а вентиляторы позволяют соорудить дымоход любой конфигурации, даже с горизонтальными участками.
Важно! Настенные котлы зачастую оснащены специальным коаксиальным дымоходом, позволяющим ещё больше облегчить их размещение и монтаж
Уровень автоматизации
Требования к нему зависят от сложности и площади здания, от ваших личных предпочтений. Для небольшого дачного домика не нужно тратиться на дорогую автоматику, но если планируется серьёзная система центрального отопления для коттеджа — этот вопрос также важен. Кроме того, хорошая автоматика повышает КПД котла. В дешёвых моделях котлов управление зачастую механическое.
Принцип работы
Кроме традиционных котлов, основанных на принципе конвекции, имеются в продаже конденсационные модели.
КПД таких котлов на 15—20% выше конвекционных, за счёт использования энергии конденсации пара, который образуется при сгорании газа.
Однако, стоимость таких устройств в 1,5—2 раза выше обычных, поэтому окупаются они только при больших затратах на отопление (в случае крупных зданий).
Внимание! Для конденсационных котлов зачастую можно увидеть в графе «КПД» значения больше 100%, что противоречит законам физики. Однако это всего лишь издержки российского маркетинга, связанные с формулами и нормами расчёта
Если обратиться к европейской документации, то КПД любых систем будет меньше единицы.
Принцип работы газового двухконтурного котла
Двухконтурный газовый котел по своему формату напоминает газовый проточный водонагреватель, отличаясь только размерами. Если заглянуть в его начинку, то мы обнаружим оборудование для работы двух контуров – отопительного и ГВС. Для того чтобы понять, как работает это устройство, нужно разобраться в его внутренней структуре. Что мы найдем внутри?
Устройство газового котла отопления с двумя контурами.
- Основной (первичный) теплообменник – греет теплоноситель в отопительном контуре;
- Вторичный теплообменник – отвечает за горячее водоснабжение;
- Горелка – источник тепла (горелка тут одна на два контура);
- Камера сгорания – в ней располагается первичный теплообменник и в ней горит горелка);
- Трехходовой клапан – отвечает за переключение между режимом отопления и режимом ГВС;
- Циркуляционный насос – обеспечивает циркуляцию теплоносителя по отопительной системе или по малому кругу контура ГВС;
- Автоматика (электроника) – обеспечивает работу вышеописанных и многих других узлов, контролирует параметры и отвечает за безопасность, снимая сигналы с датчиков.
В конструкции двухконтурных котлов присутствуют и многие другие узлы. Но для того чтобы понять принцип работы, достаточно знать назначение вышеописанных модулей.
В отдельных моделях вторичный теплообменник отсутствует, а подготовка горячей воды осуществляется с помощью сдвоенных комбинированных теплообменников.
Схема работы устройства в режиме отопления и в режиме подачи горячей воды.
Теперь мы разберемся в принципах работы. Мы уже говорили о том, что двухконтурные газовые котлы могут работать в двух режимах – отопление и ГВС. При запуске котла начинает работать отопительный контур – запускается циркуляционный насос, включается горелка, трехходовой клапан находится в положении, в котором теплоноситель беспрепятственно циркулирует по отопительной системе. Горелка работает до тех пор, пока управляющий модуль не подаст команду на ее отключение.
Работой горелки управляет автоматика, которая умеет оценивать температуру теплоносителя, температуру воздуха в помещениях и на улице (поддержка комнатных и внутренних датчиков имеется лишь в некоторых моделях).
Если нужно получить горячую воду, следует открыть кран. Автоматика зафиксирует ток через контур ГВС, а трехходовой клапан отключит отопительную систему и запустит циркуляцию части теплоносителя по малому кругу. Этот теплоноситель поступит во вторичный теплообменник, через который и протекает подготавливаемая вода. Как только мы закроем кран, трехходовой клапан переключится в режим отопления.
Несмотря на сложное устройство, принцип работы достаточно прост, а двухконтурные газовые котлы отопления получают все большее распространение. Их выбирают за удобство, компактность и неплохую производительность
Также нужно обратить внимание на тот факт, что данные котлы не умеют работать в двух режимах сразу – работает или отопление, или контур ГВС. Но если учесть, что горячей водой мы пользуемся не так уж и часто, то с этим недостатком можно мириться (уж вряд ли вы будете потреблять воду настолько долго, что у вас успеют остыть все батареи)
Так какой же котел выбрать
Из сказанного выше понятно, что лучший выбранный котел это тот, который работает долго и без поломок, а чтоб так и случилось, постарайтесь выполнить следующие советы:
- выбранный котел не должен превышать расчетную мощность;
- лучшие горелки для котла — из нержавейки;
- система безопасности котла должна иметь минимальный набор защит: от погасания пламени, от утечек газа и воды, от пропадания тяги, от перегрева воды на выходе;
- все трубопроводы котла, должны быть бронзовые или из нержавейки;
- если у вас проблемы с отоплением, то ваш котел должен быть двухконтурным.
Это только самые общие советы, по всем другим вопросам обращайтесь к консультантам и лучше всего того предприятия, которое будет выполнять для вас работы по установке котла.
Регуляция уровней мощности газовых котлов
По возможности регуляции уровней мощности отопительные газовые котлы могут быть одноступенчатыми (с одним уровнем мощности), двухступенчатыми (с двумя уровнями), либо с плавным регулированием. Работа котла на полную мощность необходима лишь в самые холодные месяцы, а в остальное время года обычно достаточно эксплуатации в экономичном режиме. В связи с этим, значительно более практичным будет использование двухступенчатых котлов, либо устройств с плавным регулированием мощности.
Преимущества таких котлов:
- экономичность вследствие возможности работы в разных мощностных режимах;
- более длительный эксплуатационный период из-за низкой частоты включений и выключений горелки;
- меньшее количество вредных газов и прочих продуктов сгорания;
- возможность применения вместе с устройством большего числа бойлеров с различными емкостями.
