Настенный газовый котел и его особенности: ТОП 10 моделей от ведущих производителей

3 Одноконтурные и двухконтурные настенные газовые котлы

Существует две группы газовых настенных котлов:

• одноконтурные. Предназначены только для подачи теплоносителя в отопительный контур;
• двухконтурные. Способны выполнять сразу две функции — нагревать теплоноситель и готовить горячую воду для бытовых нужд.

Двухконтурные котлы отличаются наличием второго теплообменника, который греет воду для ГВС косвенным способом.

Горячий теплоноситель, выходящий из первичного теплообменника, не может сразу направляться в отопительный контур.

Его температура слишком высока, поэтому приходится подмешивать определенное количество более холодной жидкости из обратной линии. Установка вторичного теплообменника несколько изменяет режим работы котла.

Так как часть тепловой энергии уходит на подготовку ГВС. Температура теплоносителя падает, поэтому доля обратного потока в смеси снижается. Принципиального значения это не имеет, расход топлива меняется незначительно.

Единственным недостатком двухконтурных агрегатов считают нестабильность нагрева, возможность резких изменений температуры ГВС при включении других сантехнических приборов.

Разновидности газовых котлов

Газовые отопительные приборы условно можно классифицировать по нескольким основным категориям.

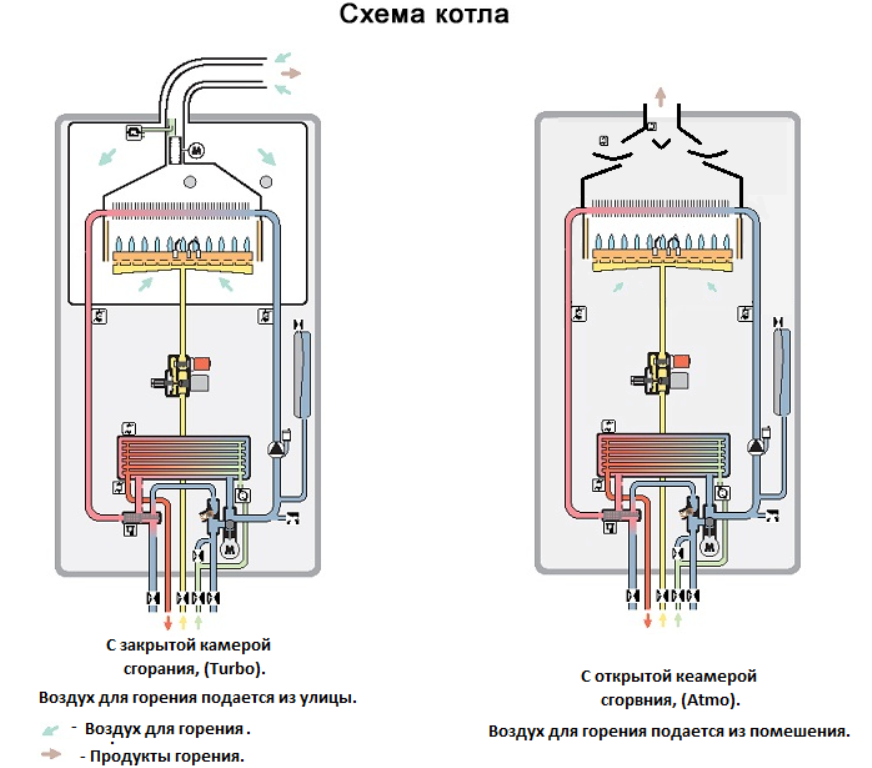

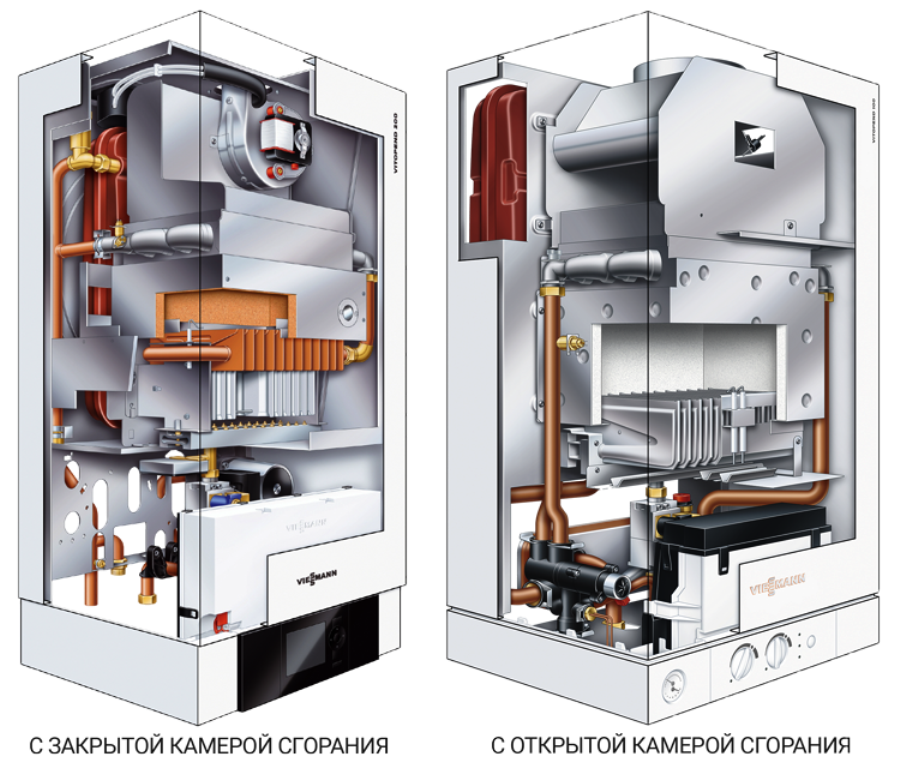

По типу камер

Разделяют на открытые и закрытые. В котлах с открытой камерой сгорания, имеющих естественную тягу, для обеспечения процесса горения воздух поступает из помещения, где установлен агрегат. Отвод отработанного газа осуществляется через дымоходное отверстие.

Котел с открытой топкой требует хорошей вентиляции помещения.

Закрытый тип камеры сгорания предусматривает подачу воздуха с улицы. Поступление воздуха и отвод отработанных продуктов горения осуществляется через коаксиальную трубу.

При подробном изучении конструкционных и функциональных особенностей данного оборудования вы сможете рассеять все сомнения, посещавшие вас, относительно его приобретения.

По количеству контуров

Делятся на одноконтурные и двухконтурные.

Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Основное предназначение одноконтурного котла – обогрев помещения.  Для обеспечения горячего водоснабжения необходима дополнительная установка электрического бойлера или газовой колонки.

Современные котлы на газу обычно имеют скромные размеры.

В настенную модель двухконтурного газового котла встроен отдельный контур, обеспечивающий нагрев воды. Однако одновременный нагрев жидкости для обогрева помещения и горячего водоснабжения невозможен.

Во время нагрева воды для бытовых нужд, система теплоснабжения не функционирует.

По функциональному назначению

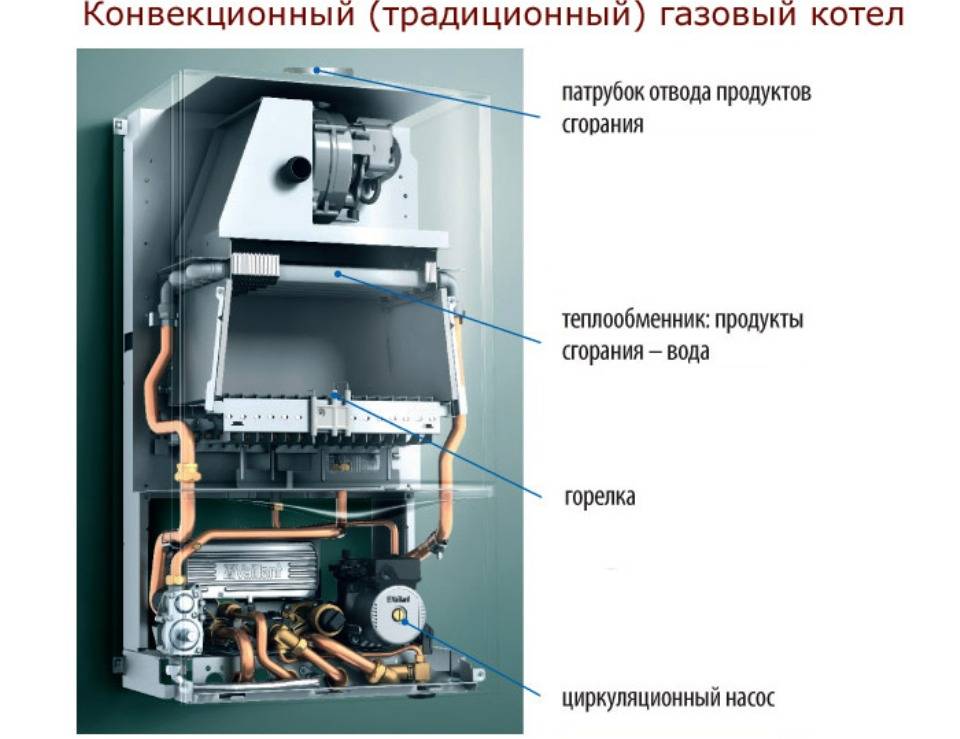

Выделяют традиционные и конденсационные. Традиционные котлы не предусмотрены для вторичного использования отработанного газа. Все продукты сгорания выбрасываются на воздух.

Решающими плюсами этих аппаратов является то, что они являются простыми и недорогими. Однако эти котлы используют энергию не на 100%.

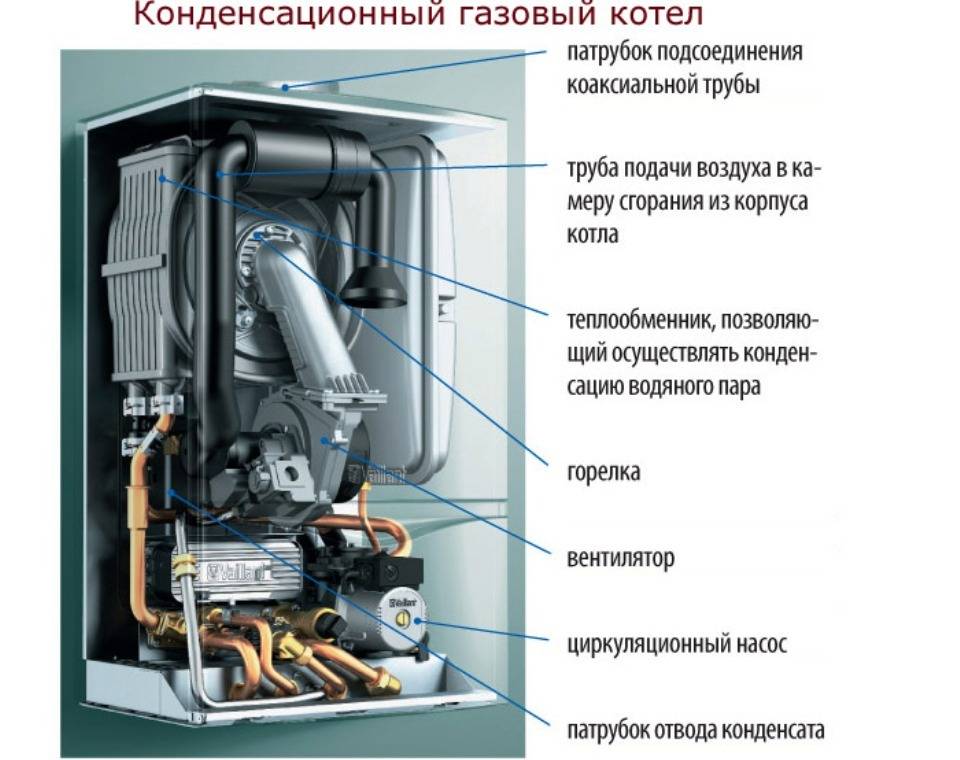

Принцип работы конденсационного агрегата основан на использовании вторичных газов, которые образуются в процессе сгорания. В конструкции установлен дополнительный теплообменник для отбора тепла от сгоревших газов.

Главным преимуществом такого аппарата является прекрасный показатель КПД (90-95%). Однако эти варианты котлов имеют высокую цену и отличаются сложным строением.

Рекомендации по выбору газового котла отопления

Рассматривая различные варианты отопительного оборудования, покупатель в первую очередь смотрит на ценник, а уже потом – на описание параметров и характеристик

Если за цель ставиться приобрести максимальное недорогое устройство, следует обратить внимание на настенные конструкции. Таким образом можно обогревать жилища небольшой площади. За систему ГВС в этом случае будет отвечать электрический бойлер

У отдельных подвесных моделей может иметься коаксиальный дымоход, который выводится непосредственно через стену. Это дает возможность сэкономить на сооружении отдельного дымохода через крышу и кровлю, а также на обустройстве монтаже расширительной емкости

За систему ГВС в этом случае будет отвечать электрический бойлер. У отдельных подвесных моделей может иметься коаксиальный дымоход, который выводится непосредственно через стену. Это дает возможность сэкономить на сооружении отдельного дымохода через крышу и кровлю, а также на обустройстве монтаже расширительной емкости.

Вторым важнейшим критерием, помогающим определиться, какой газовый котел лучше напольный или навесной, выступает уровень потребления газа. Особенно хороши в этом отношении конденсационные котлы. Для их работы требуется почти на 30 % меньше топлива, что сказывается на более дорогой стоимости и дальнейшем обслуживании. Как результат, достигаемый экономический эффект здесь является вопросительным. Обычно такие приборы комплектуются стальными теплообменниками.

Оборудование для загородных домов обязательно должно иметь несколько входов и выходов: это позволит по ходу эксплуатации коммутировать горячее водоснабжение или систему теплых полов. Т.к

уровень давления в газовых магистралях и напряжение в электросетях не отличается стабильностью, очень важно, чтобы газовый котел был оснащен надежной автоматикой контроля и безопасности

Речь идет о следующих приборах:

1. Блокировочный термостат. Отвечает за прекращение подачи газа при нагревании воды до нужной температуры.
2. Контролеры и блокираторы. Останавливают подачу газа и воды в случае скачков напряжения в сети или давления в газовой трубе.
3. Блокиратор подачи газа. Реагирует на затухание основной горелки.
4. Датчик тяги. Следит за мощностью вытяжки.
5. Стабилизатор напряжения или бесперебойник. Этими приборами комплектуют энергозависимое отопительное оборудование.

Теплообменник для настенных газовых котлов

Теплообменники для настенных газовых котлов

У настенного газового котла может быть не более двух теплообменников. Один из них — основной нужен для нагрева теплоносителя.

Чаще всего его делают из меди, но у бюджетных корейских котлов фирмы Navien они сделаны из нержавеющей стали.

Скажу свое личное мнение — медь лучший выбор, но если бюджет не позволяет, то сойдет и нержавейка.

Второй теплообменник предназначен для нагревания воды. Он представляет собой несколько спаянных между собой емкостей из нержавеющей стали.

По одним из них протекает холодная вода из водопровода, а по другим протекает горячий теплоноситель.

Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении

Газовые двухконтурные котлы при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов — самого котла и проточного (реже — накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС)

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники — первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС — система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный — базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный — задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз

Итальянские настенные отопительные агрегаты

Лучший газовый котел – это техника марки Baxi MAIN. Модель 5 24 F. Данная техника надежно работает в суровых российских условиях. Пятое поколение котлов настенного оборудования обладает минимальными габаритами, что позволяет установить его в любое, удобное для домовладельца место.

К остальным достоинствам относится:

• защита от накипи производится электронной аппаратурой;
• возможность работы при быстрой смене основных параметров;
• осуществление контроля за горением производится с помощью ионизатора;
• оборудование надежно работает на разных режимах мощности;
• максимальная мощность 24 кВта;
• оборудован датчиком контроля за давлением теплоносителя;
• надежная защита от обмерзания дымохода.

К минусам можно отнести большой уровень шума и недостаточно экономный котел. Нередко происходят отключения при плохо закрепленной трубки на датчике контроля за давлением.

Модель Гепард

Данная техника обладает всеми положительными свойствами европейских производителей. Это в первую очередь высокое качество, высокий уровень выносливости и надежности котлов и качественно выполненного устройства управления процессом. Такие достоинства сочетаются удобным обслуживанием и небольшой стоимостью, в сравнении с аналогичной продукцией этого класса.

К этому можно добавить:

• высокий уровень КПД, он равен 92%;
• обустроен системой теплорегулировки с помощью обводного канала (байпаса);
• предусмотрена установка температурных режимов зависимости от потребности в тепле или нагреве воды;
• для более точной регулировки температуры теплоносителя, система обустроена трехходовым клапаном;
• предусмотрен аварийный сброс воздуха аварийным воздушным клапаном;
• осуществляется автоматический контроль за наличием вентиляции и горения в топке.

Недостатком является выключение нагрева теплоносителя для отопления при разборе горячей воды для нужд жильцов.

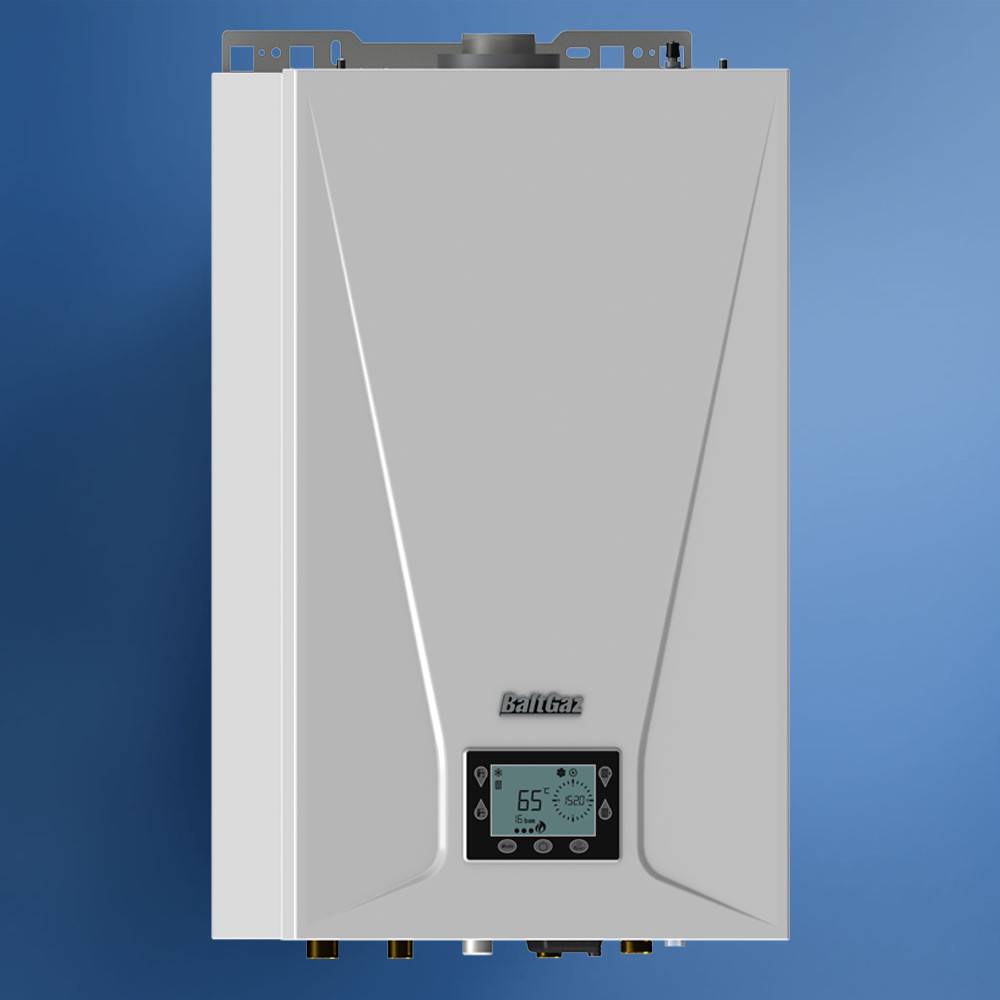

В рейтинг газовых котлов настенного типа входит и российская техника. Завоевывает лидирующие позиции продукция Таганрогского завода и марки котлов «Лемакс».

Виды дымоходов у настенных газовых котлов

Раздельный дымоход

Во-первых, дымоходы делятся на два вида:

• Раздельные — забор воздуха для горения и отвод его продуктов происходят по разным трубам, которые разнесены в пространстве.
• Коаксиальные — здесь дым и воздух тоже подаются по разным трубам, но эти трубы вставлены одна в другую. Такая схема часто называется европейской.

Коаксиальный дымоход

Второй вид более популярен у потребителей из-за простоты его монтажа.

А раздельные дымоходы применяют там, где нужно отвести трубы на большое расстояние от самого котла.

Я написал подробную статью на эту тему и рекомендую вам с ней ознакомиться.

Достоинства и недостатки

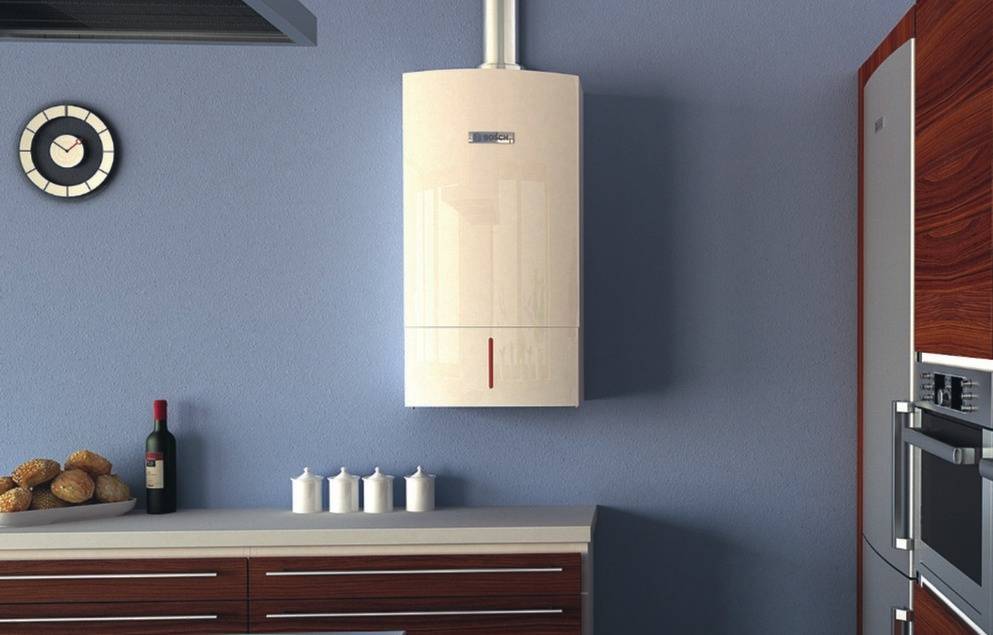

Для навесных котлов не нужно отдельное помещение — они устанавливаются в любом месте квартиры

У каждой модели свои особенности. Оборудование пользуется повышенным спросом по ряду причин:

• не нужна отдельная котельная;
• компактность;
• автономность;
• высокий КПД;
• экономичность по сравнению с приборами, работающими на других видах топлива;
• возможность подключения к газовому баллону и магистрали;
• простая эксплуатация.

Недостатки тоже присутствуют:

• небольшая мощность;
• зависимость от электричества, чувствительность к скачкам напряжения и необходимость установки УЗО для энергозависимых моделей;
• требуется оформление разрешения на установку.

Как выбрать настенный газовый котел

Сделать правильный выбор легко, если изучить технические особенности модели

На чем акцентировать внимание:

• мощность котла;
• уровень комфорта;
• производитель.

Мощность

Мощность – главный параметр работы агрегата. Информацию о показателе можно найти на упаковке или в техническом паспорте. Рассчитав заранее параметр (на 10 кв. м. нужен 1 кВт мощности), получится выбрать подходящую модель. Например, для дома площадью 250 кв. м. подойдет котел с мощностью 25 кВт.

Наличие медных узлов нежелательно в котлах с большой мощностью, но для настенной модели они прослужат долгие годы.

Уровень комфорта

Реализуются модели с одноступенчатой, двухступенчатой и трехступенчатой регулировкой. В первом случае функционирование котла происходит на одном и том же уровне мощности. Второй вариант предусматривает работу на двух уровнях, а в трехступенчатая регулировка имеет возможность плавного регулирования мощности.

Комфортная эксплуатация зависит от способа регулировки тепла.

Большинство современных моделей работают на основе электронного блока управления. Для бесперебойной работы в случае отключения электричества, желательно приобретать теплогенератор, вырабатывающий электричество из производимого тепла.

Блок управления контролирует работу котла и выставляет оптимальный режим.

При выборе теплогенератора важно обращать внимание на устройство дымохода. Лучше приобретать модели с принудительной ликвидацией продуктов сгорания. Во время функционирования они не сжигают кислород, и им не нужно сооружать приток

Во время функционирования они не сжигают кислород, и им не нужно сооружать приток.

Автоматическая система управления сделает работу газового котла крайне комфортной.

Производитель

Рынок предлагает большое разнообразие котлов как отечественных, так и иностранных производителей.

Наиболее дорогостоящие модели немецких производителей, отличающихся хорошим качеством.

Итальянские фирмы имеют хорошие характеристики и более выгодные в цене.

Чем хороши напольные модели

У напольного оборудования, как правило, очень большая мощность. В некоторых случаях она доходит до нескольких тысяч киловатт: это дает возможность обогревать значительные площади. Подобные котлы могут комплектоваться как атмосферными, так и надувными горелками, что позволяет использовать в работе устройств природный и сжиженный газ. Теплообменники применяются стальные и чугунные.

Напольное оборудование обладает целым рядом достоинств:

• Высокой производительностью при небольшом расходе топлива. Этому способствует применение современных камер сгорания, изготовленных по инновационным технологиям. Свою лепту вносит автоматизированная система управления.
• Значительной теплоотдачей.
• Возможностью доукомплектации дополнительными приборами учета и контроля, что позволяет свести участие человека в работе оборудования до минимума.
• Надежностью, безопасностью и продолжительным сроком службы.
• Отсутствием шума при работе.
• Простотой обслуживания, с возможностью оперативного устранения неполадок. За их обнаружение отвечает автоматическая система диагностики.
• Минимальным выделением продуктов горения в атмосферу.
• Доступной стоимостью.

С помощью напольных газовых котлов можно отапливать площади до 800 м2, поэтому они широко применяются как в жилых домах, так и на производствах. Оборудование данного типа способно одновременно обеспечивать подготовку теплоносителя и для отопления, и для горячего водоснабжения. КПД достигает 90%.

Устройство и принцип работы

Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

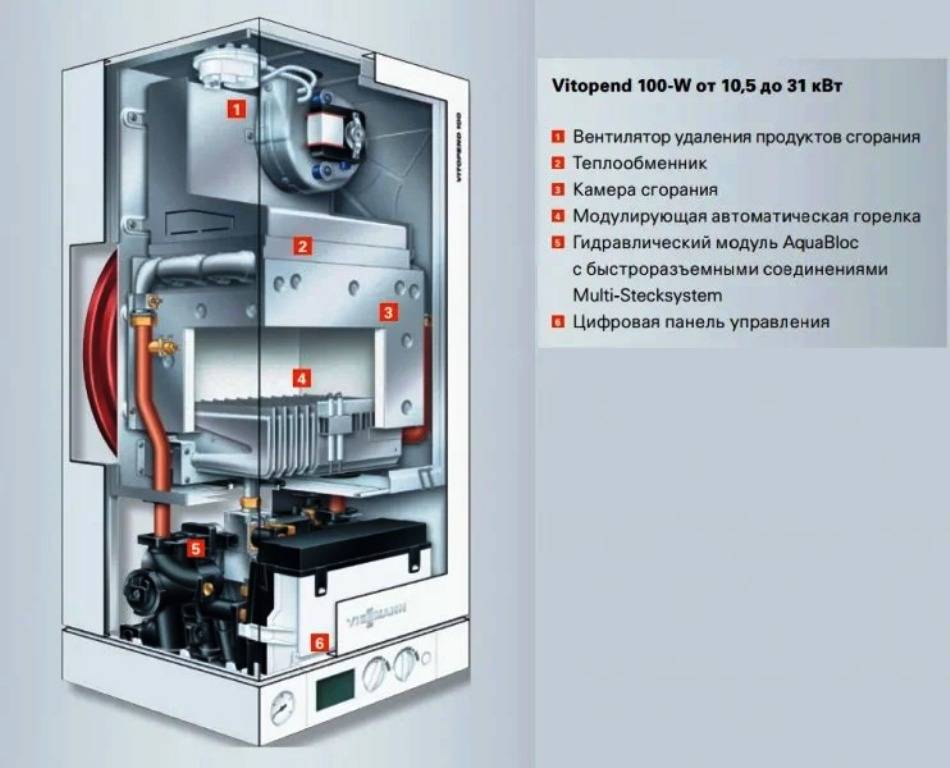

Конструкция газового котла

Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:

• Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
• Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
• Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
• Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
• Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
• Вторичного теплообменника, обеспечивающего нагрев проточной воды.
• Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.

Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

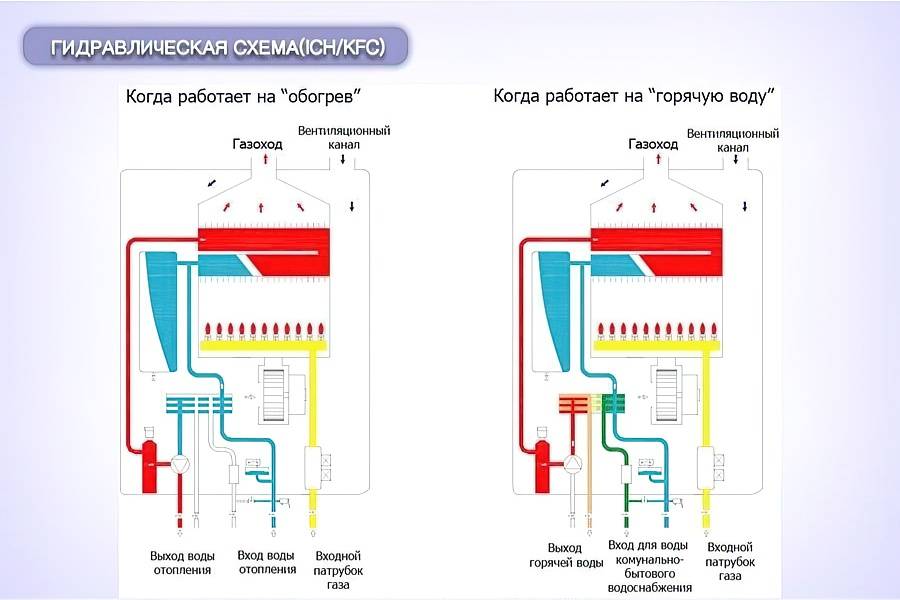

Принцип работы двухконтурного газового теплогенератора

Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.

Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.

Режим отопления

Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.

При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.

Режим ГВС

Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.

Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.

Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.

Внутреннее устройство, преимущества и недостатки

Внутреннее устройство котла

Настенные котлы являются одним из современнейших приборов, позволяющих отапливать жилые помещения.

По сути, это небольшая котельная, которая выполняет все возложенные на нее функции и при этом остается компактной.

Основными составляющими настенного котла являются: термометр, теплообменник, насосы для циркуляции, газовая горелка, манометр, система безопасности, автоматика управления, расширительный бак, а также большое количество важных для мини-котельной датчиков.

Некоторые котлы, обладающие принудительной тягой, оснащаются специальным вентилятором, с помощью которого достигается транспортировка продуктов, появляющихся во время горения.

В независимости от того, каким прибором вы пользуетесь, он должен быть использован только лишь по назначению. Это правило применимо и по отношению к настенным газовым котлам. У каждой модели данного прибора существует оптимальный диапазон использования, в котором его плюсы можно раскрыть в полной мере, а имеющиеся недостатки – скрыть.

Чтобы выбрать наиболее подходящую модель отопительного котла, ознакомьтесь с его конструкцией, а также имеющимися функциональными особенностями, после чего сопоставьте их с вашими потребностями.

Несомненно, навесные котлы обладают большим количеством плюсов:

Говоря о них, в первую очередь, следует отметить их компактность. По сравнению с напольным газовым котлом, его настенный собрат занимает минимальное пространство. Кроме того, навесный котел допускается устанавливать над мебелью или же прочими кухонными приборами.

Вам не нужно будет декорировать стену для того, чтобы скрыть котел. Достаточно часто его накрывают полотном, поскольку отопительный прибор не вписывается в декор кухонного помещения. Настенный котел существует в большом количестве разновидностей, которые позволяют выбрать наиболее подходящую для кухонного помещения.

Его достаточно просто переоборудовать. В большинстве подобных котлов возможность его адаптации к различным видам газа предусмотрена в конструкции. Достаточно будет поменять сопла и провести перенастройку отопительного прибора.

В том случае, если газ был отключен из-за аварийной ситуации и появится в вашем доме еще не скоро, настенный котел можно настроить на работу с помощью сжиженного газа, который можно получить из баллона.

Несмотря на дороговизну этого способа, именно он может помешать размораживанию отопительной системы. Чтобы сменить вид топлива, необходимо просто установить другие форсунки.

Разумеется, у данных отопительных приборов есть и минусы:

Среди главных недостатков настенных котлов следует отметить высокую чувствительность по отношению к химическому составу теплоносителя.

В том случае, если вы этого не сделаете, теплообменник очень быстро наполнится ненужными солями и станет непригодным для использования. Если же вы не установили смягчающий фильтр, необходимо после отключения отопления весной вызвать специалистов, которые проверят состояние котла и очистят теплообменник от имеющихся солей. Однако следует помнить о том, что данная услуга является весьма дорогостоящей.

Еще один недостаток имеют двухконтурные системы котлов. В таких системах вода начинает подогреваться после приведения в нужное положение трехходового крана.

Таким образом, когда открывается кран, теплоноситель автоматически прекращает разогреваться. Разумеется, в бытовых условиях невозможно долго держать кран с горячей водой открытым, поэтому вероятность того, что вода успеет остыть, минимальна, однако при прорыве водопровода вы рискуете остаться без горячей воды надолго.

• Горячая вода подается не сразу после открытия крана, а спустя 10 секунд. Данная задержка имеет место быть из-за проточного подогрева.
• Сравнительно маленькая мощность навесного газового котла не позволит использовать его для того, чтобы обогревать массивные помещения.

И, конечно, все упирается в деньги. Настенный котел намного дороже напольного, и это тоже может стать существенным недостатком.

Преимущества и недостатки навесного двухконтурного газового котла

Настенные котлы с двумя контурами имеют множество преимуществ по сравнению с другими отопительными системами, к их числу следует отнести:

1. компактные размеры установки – оборудование имеет удобное расположение и небольшие габариты, что позволяет монтировать его в свободном кухонном пространстве, при этом дизайн котла гармонично вписывается в интерьер;
2. одновременное решение проблемы отопления дома и обеспечения горячим водоснабжением;
3. сумма ежемесячных расходов при использовании установки будет намного ниже, нежели с использованием коммунальных услуг центрального отопления;
4. стоимость приобретения двухконтурного оборудования значительно ниже, нежели покупки одноконтурного агрегата с дополнительным бойлером для горячей воды.

Каждая отопительная система имеет несколько отрицательных сторон на ряду с достоинствами, в этом случае они состоят в следующем:

1. изделие может функционировать только в одном из режимов. Или агрегат нагревает воду, или отапливает здание;
2. принцип работы схож с газовой колонкой – при открытии крана, необходимо дождаться, когда из системы труб вытечет холодная вода и сменится горячей;
3. большинство моделей имеют ограничения в объеме подогрева воды — если одновременно включить кран горячей воды в кухне и принимать душ, то в одном из этих случаев вода будет прогреваться недостаточно, что в целом создает ряд неудобств;

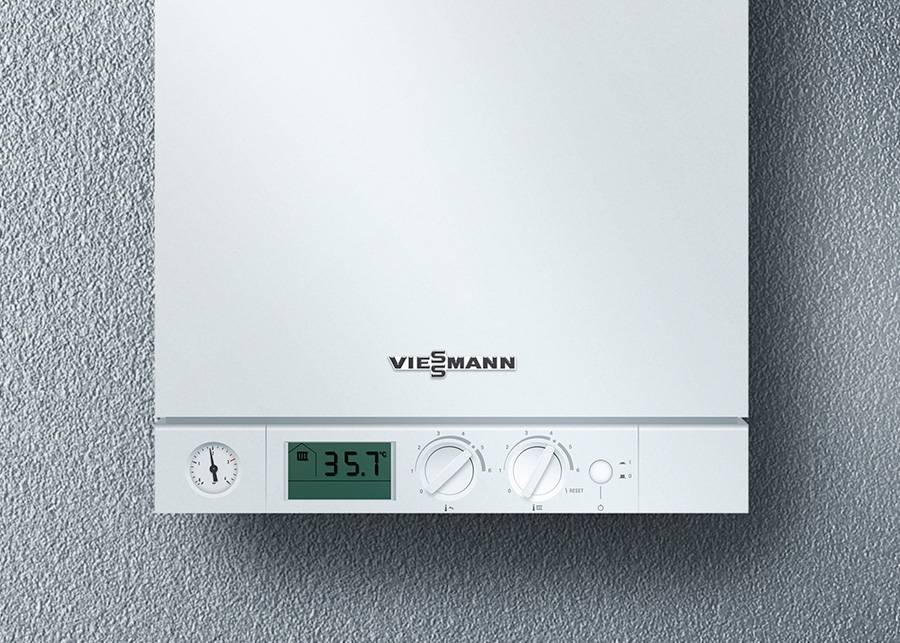

4. настенные варианты котлов имеют систему автоматики, которая является очень чувствительной к перепадам в электросети.
