Делаем булерьян сами!
Булерьян своими руками чертежи и фотографии.
За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.
Печь дровяная длительного горения
Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.
Печь дровяная длительного горения своими руками
трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.
Буржуйка в гараж
Самодельная буржуйка длительного горения
после того как сварил таких заготовок семь штук, стал сваривать их между собой
лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.
Печи длительного горения
после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.
Булерьян своими руками
Печь булерьян своими руками
К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

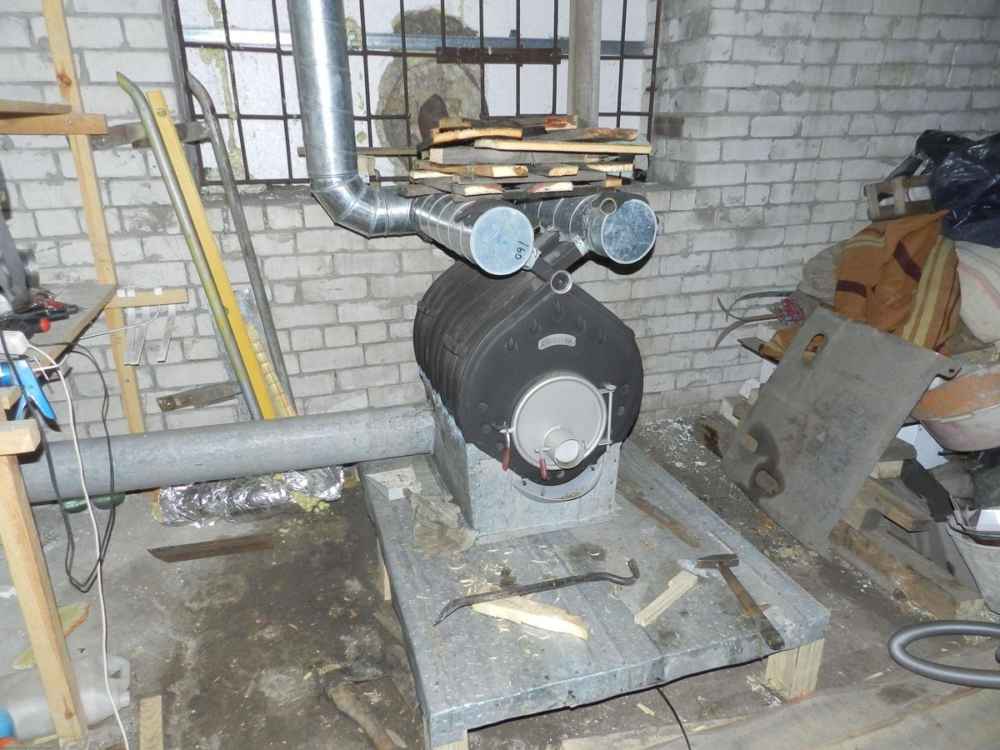

Печка для гаража
Отопление в гараже
Печь для гаража
Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка
Печь для гаража своими руками
таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха
Форсунка для поджога газов
Чертежи печи булерьян своими руками
все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.
Печь длительного горения своими руками
Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.
Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.
Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.
Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.
Жаростойкий экран для печи булерьян
Жаростойкий экран для печи булерьян
Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.
ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб
Как сделать печь булерьян своими руками?
Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.
Судя по чертежу, для сборки конструкции используют следующие материалы:
- отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
- металлический лист, имеющий толщину 4 мм;
- маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
- отрезок трубы для дымохода диаметром 10−12 см;
- петли для дверцы;
- асбестовый шнур;
- запорка для дверцы, рычаг для дросселя и заслонки-шибера.
Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.
Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.
Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.
https://youtube.com/watch?v=0LEpgm9g2BQ

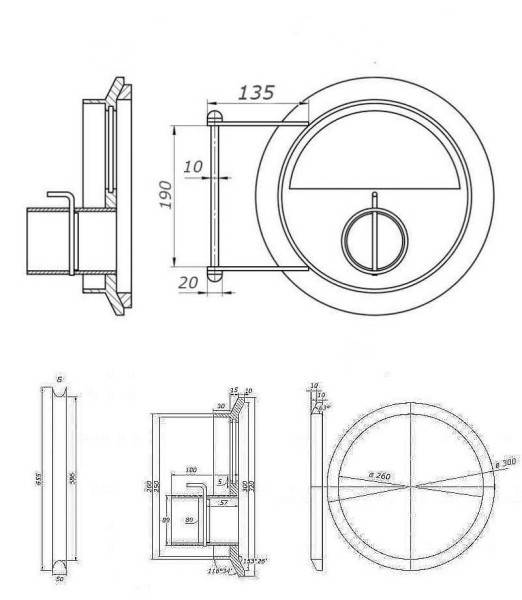

Изготовление передней стенки и дверцы печи
Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.
Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.
Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.
Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.
Изготовление заслонки дымохода
Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.
Изготовление тепловой камеры
Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.
Печь булерьян врианты изготовления
Особенности конструкции
Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментом и железом, а также имеет представление об устройстве твердотопливных печек. Особых конструкционных сложностей здесь нет, но нужно помнить, что работа с железом требует особой аккуратности – оно не такое податливое, как дерево. Но в качестве конечного результата у вас должен получить отличный отопительный агрегат, который порадует быстрым прогревом и длительным горением.
Собранная своими руками печь Булерьян представляет собой традиционный твердотопливный агрегат, работающий на дровах по газогенераторной схеме. То есть, дрова здесь горят с выделением продуктов пиролиза, которые отправляются в камеру дожигания и сгорают там со вторичным воздухом. Продукты сгорания отправляются в дымоход, уходя в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него всего одним движением руки.
Буржуйка Булерьян состоит у нас из следующих частей:
- Основная камера сгорания – просторная, вместительная, дрова здесь лежат непосредственно на конвекционных трубах;
- Камера дожигания – располагается над камерой сгорания, представляет собой перфорированный или цельный лист железа, отделяющий верхнюю четверть всего внутреннего объема;
- Трубчатый конвектор – набор изогнутых труб, большая часть площади которых непосредственно контактирует с дровами, углями и сгорающими газами;
- Загрузочная дверца с небольшой глухой заслонкой – через нее в печь Булерьян, изготовленную своими руками, загружаются дровами. Она же позволяет отрегулировать доступ кислорода в камеру сгорания;
- Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает удаление продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с их последующим удалением.
Также в конструкции печи присутствуют трубки (инжекторы) для подачи вторичного воздуха – он нужен в камере дожигания для сгорания пиролиза.
Именно простота конвекционной печи Булерьян (ее еще называют печью Бренеран) и дала ей заслуженную популярность.
Можно ли ставить булерьян в жилом доме?
Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.
Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.
Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.
Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:
Что нужно для «Булерьяна»
Для изготовления печи нужны:
- Отрезки толстостенных труб диаметром не менее 60 мм. Брать меньшего диаметра не стоит: поток воздуха через них будет недостаточным.
- Лист металла толщиной от 4 мм.
- Небольшой отрезок толстостенной трубы диаметром 350 мм (из нее нарезаются кольца для изготовления дверцы) или лист металла для нарезания полос, которые потом нужно изогнуть.
- Отрезок трубы диаметром 100-120 мм — для дымохода и небольшой кусок для изготовления корпуса дросселя на дверце.
- Петли для крепления дверцы.
- Ручка-запор для дверцы, ручка-рычаг для дросселя и заслонки-шибера.
- Асбестовый шнур для уплотнения.
Из приспособлений — трубогиб и сварочный аппарат с расходными материалами (электродами).
Самый нормальный чертеж, который удалось найти представлен ниже. Но в нем указаны размеры для труб 50 мм. Это не самый лучший вариант (лучше если диаметр труб 60 мм). Но он может быть взят за основу.
Чертеж «Булерьяна» (кликните для увеличения картинки)
Чертеж «Булерьяна» (кликните для увеличения картинки)
Точные чертежи «фирменных» печей — коммерческая тайна. И найти их в свободном доступе нереально. Но тот чертеж «Булерьяна», который приведен, — уже неплохая основа.
Распределение тепла
Чтобы во всем доме одинаково было тепло, нужно ставить булерьян в центральной комнате. От нее должен быть короткий путь в другие комнаты.
Есть несколько вариантов роли печи в отоплении:
Вспомогательное. От газового отопления вы не сможете отказаться, однако сможете сократить расход. Если в вашем регионе не слишком холодные зимы, можете полностью отапливать дом печью. Для этого поставьте газ на минимальное значение, чтобы на окнах не скапливался конденсат.
Основное. Только для небольших домов, в которых не более 5 комнат. Если отапливаемая площадь вашего дома более 70 м2, потребуются дополнительные меры, позволяющие распределять воздух по жилью.
Техника безопасности

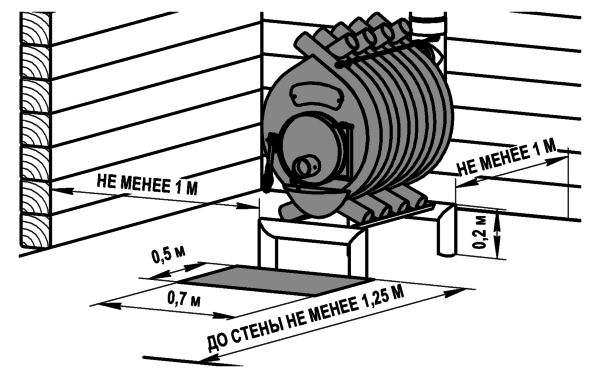

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.
Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.
Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.
Облагораживание и модернизация
Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.
Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:
Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.
Разводка тепла по комнатам дома
Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:
Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.
Улучшение внешнего вида
Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.
Все каналы печки спрятаны
Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:
Кирпичная стена
В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:
Булерьян под камин
Переделка буржуйки под жидкое топливо
Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.
Установка водяного контура
Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.
Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.
Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:
Печи Булерьян и их устройство
Решение задачи пришло из Канады – страны, известной своим суровым климатом. Там постоянно царят поистине сибирские морозы, но закаленные канадцы не обращают на холода особого внимания. К тому же они изобрели печь Булерьян – это дровяная печь, позволяющая за считаные минуты прогреть помещение или здание большого размера. Сегодня Булерьян стала известной во всем мире. Она выпускается многими производителями, несмотря на наличие патента у одного немецкого производителя.
Печь Булерьян – это уникальное сочетание преимуществ классической буржуйки, пиролизного горения и конвекционного обогревателя. При этом сочетание получилось простым и очень эффективным. Фактически разработчики добавили к обычной буржуйке конвекционные трубки и умудрились сделать так, чтобы генерируемое тепло практически полностью уходило в воздуховоды, а не в дымоход.
Твердотопливная печь Булерьян состоит из следующих частей:
- Камера сгорания – ее объем составляет примерно ¾ от всего внутреннего объема. Здесь происходит первоначальный розжиг горючего, когда Булерьян только запускается. И здесь же производится генерация продуктов пиролиза;
- Камера дожигания – по своему объему она занимает примерно ¼ внутреннего пространства. Сюда, под действием тяги, попадают продукты пиролиза, которые воспламеняются и сгорают с образованием высокотемпературного пламени;
- Инжекторы – небольшие трубки, по которым в камеру дожигания поступает атмосферный воздух, необходимы для сжигания продуктов пиролиза;
- Конвекционные трубы – печка Булерьян является мощным конвектором, причем конвекция образуется за счет толстых металлических труб. Внутренняя часть этих труб контактирует непосредственного с горящими дровами и пламенем. Благодаря большой площади соприкосновения, они отбирают гигантское количество тепла, отправляя его в помещения в виде мощных конвекционных потоков;
- Регуляторы – к ним относятся шиберная заслонка и дроссель на загрузочной дверце. Благодаря им в печи типа Булерьян поддерживается реакция пиролиза – регулирующие элементы ограничивают тягу и подачу кислорода. Одновременно с этим они отвечают за интенсивность горения и поддержание той или иной температуры;
- Дымоход – самая простая часть, нередко оснащаемая емкостью для сбора конденсата. Через дымоход удаляются продукты сгорания.
Устройство печи Булерьян действительно очень простое. Самая важная ее часть – это топка, образуемая конвекционными трубами. Большая часть их площади открыта воздействию жара, чем достигается высокая эффективность агрегата.
Обычно дымоходы приобретаются или изготавливаются отдельно от самого Булерьяна. Мы рекомендуем обязательно оснастить дымоход сборником конденсата, построив его по Т-образной схеме с краником в нижней части.

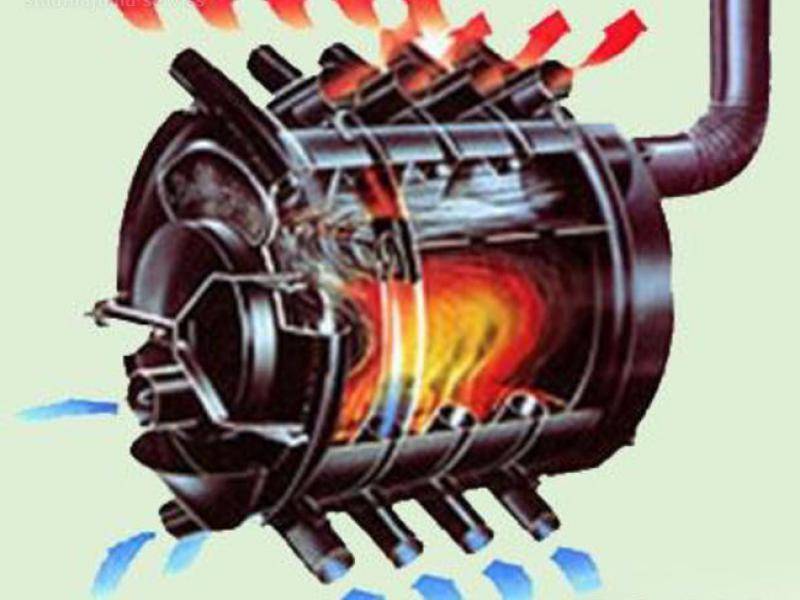

Принцип работы Булерьяна до невозможности прост и хорошо иллюстрирован этой картинкой.
Булерьян – это печь-буржуйка из Канады, из страны с холодным климатом. А это значит, что она обладает высокой производительностью. Изначально такими печками пользовались лесорубы, отапливая ими свои домики – комфортная атмосфера в них достигалась за счет мощной конвекции, образующейся за счет большого количества тепла. Благодаря простейшей схеме, Булерьян может быть изготовлена самостоятельно, с использованием подсобных инструментов. Но давайте посмотрим, как работает данная печь.
Сочетания цветов
Стилисты советуют учесть такие нюансы:
- направление в интерьере;
- сочетание оттенков;
- освещенность.
Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.
Конструктивные особенности и принцип действия
В процессе разработки задействовалась схема печи конвекционного типа, который обеспечивает длительное горение. Дверца делается довольно большой, чтобы пользователи смогли загружать крупное топливо, корни деревьев, колотые поленья.
Поддувало имеет вид патрубка, который врезается в люк загрузки топлива. Именно поэтому в такой печи не применяется двухдверная схема. Чтобы регулировать количество воздуха, которое поступает внутрь помещения, применяется круглая заслонка. Она имеет подвижную конструкцию.
Рычаг управления дроссельной заслонкой выводится наружу. Пользователи смогут уменьшать или увеличивать количество воздуха, чтобы контролировать уровень мощности. Топка имеет вид цилиндра. С каждой стороны на одинаковом расстоянии врезаются теплообменники, которые изготовлены из металла. Они обладают изогнутой формой.
Пространство топки разделяется на три части. Внизу можно установить колосниковую решетку. Можно изготавливать печи без этих деталей. Верхняя камера используется для скопления газов. Они возникают в процессе горения топлива. Здесь происходит их сжигание. Чтобы тяга была хорошей нужно сделать качественную и высокую дымовую трубу. Ее обязательно утепляют теплоизоляционными материалами. В противном случае температура в камере дожигания уменьшится, поэтому в дымовом газе сохранится большое количество дегтя, других углеродистых соединений.
Схема с дымоходом

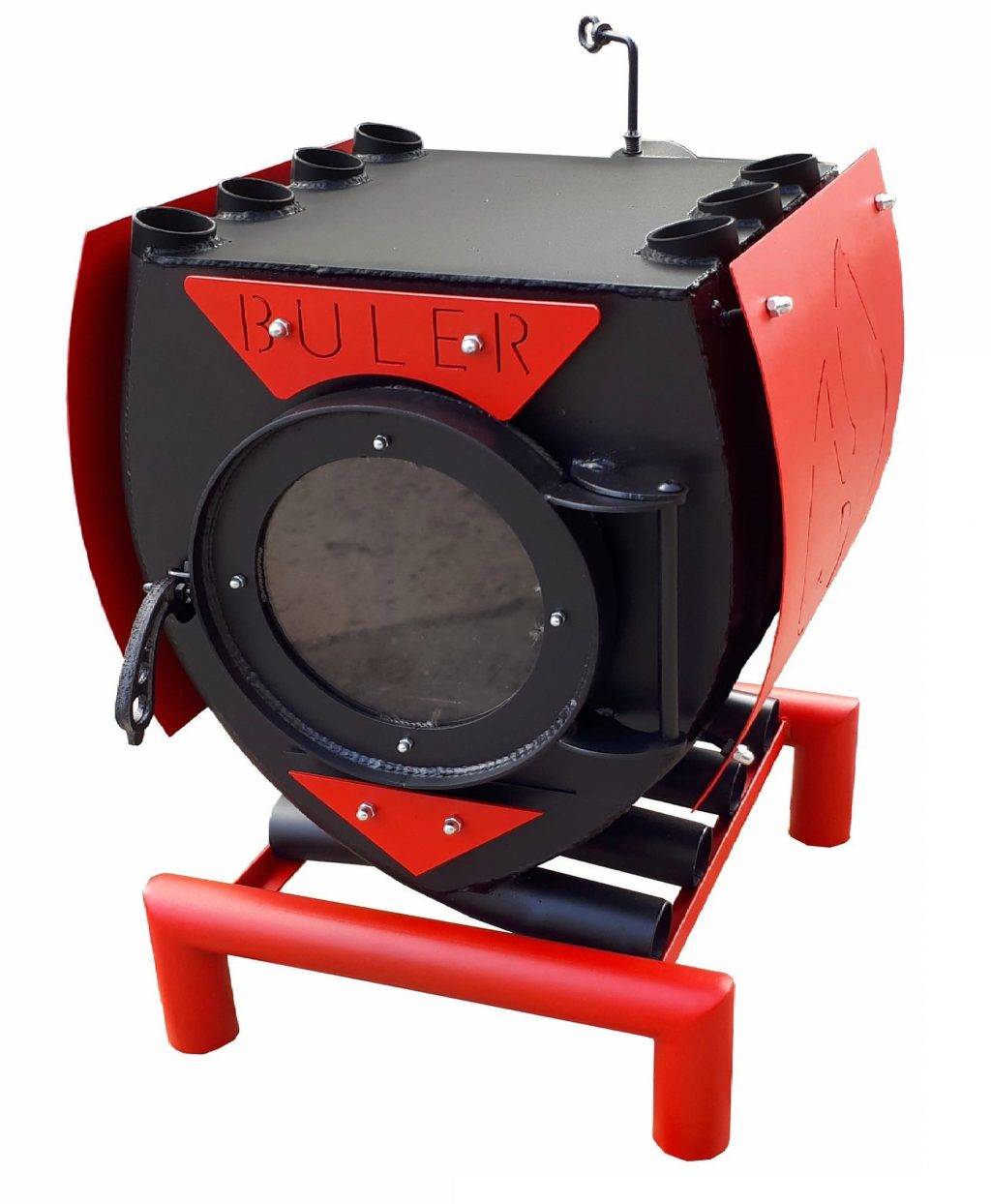

Разновидности с фото и география использования булерьяна
Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, о — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:
- утопленные в корпус конвекционные теплообменники;
- кубическая форма корпуса вместо цилиндрической;
- применение зольника и колосниковой решётки;
- плоская платформа в верхней части корпуса для подогревания еды.
На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.
Печь Бутакова представляет собой модернизированный булерьян
Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.
Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером
Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:
- для отопления дач и загородных домов, в том числе деревянных;
- в производственных цехах;
- для обогрева подсобных помещений;
- в гаражах и мастерских;
- в банях и саунах;
- для поддержания необходимой температуры в теплицах;
- в качестве отопительных агрегатов загородных кафе и ресторанов;
- для обогрева административных зданий в сельской местности и т. д.
При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение
Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание
Схема установки конвекционного агрегата
Особенности конструкции и устройства

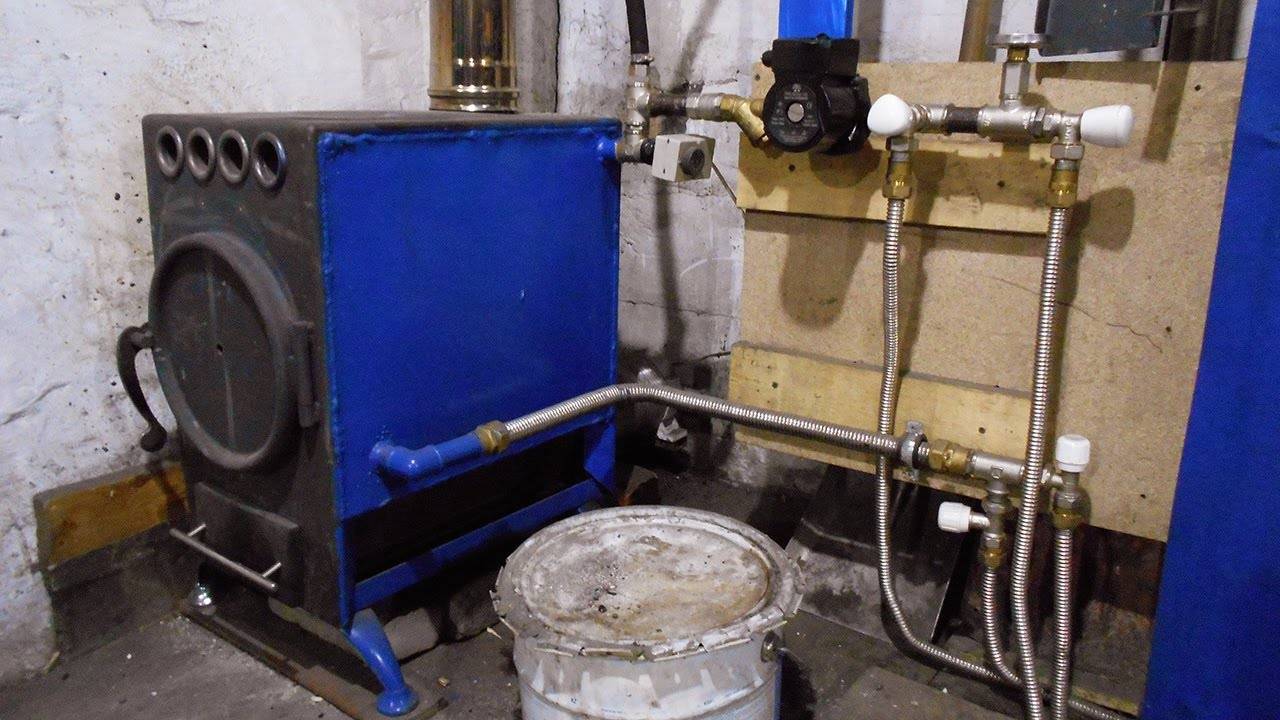

Печь булерьян с водяным контуром
Печка булерьян с водяным контуром усовершенствованный вариант обычной печи, повторяющий ее устройство, но позволяющий отапливать несколько комнат вместо воздуха этот котел греет воду, которая циркулирует по системе. Этот тип печи имеет преимущество перед традиционным котлом булерьян.
Устройство булерьян с водяным контуром
Основное достоинство этого, что вода остывает медленнее, также к котлу можно подключить нужное количество радиаторов.
Печь булерьян с водяным контуром
Печку булерьян имеющую водяной контур можно собрать своими руками, либо купить печку заводскую.
Схема булерьян с водяным контуром
Печка булерьян с мощностью 7-9 кВт имеющая водяной контур может отопить небольшое двухэтажное здание. Печку можно собрать своими руками, добавив водяной контур к булерьяну, заглушив теплообменники и подсоединить к системе отопления.

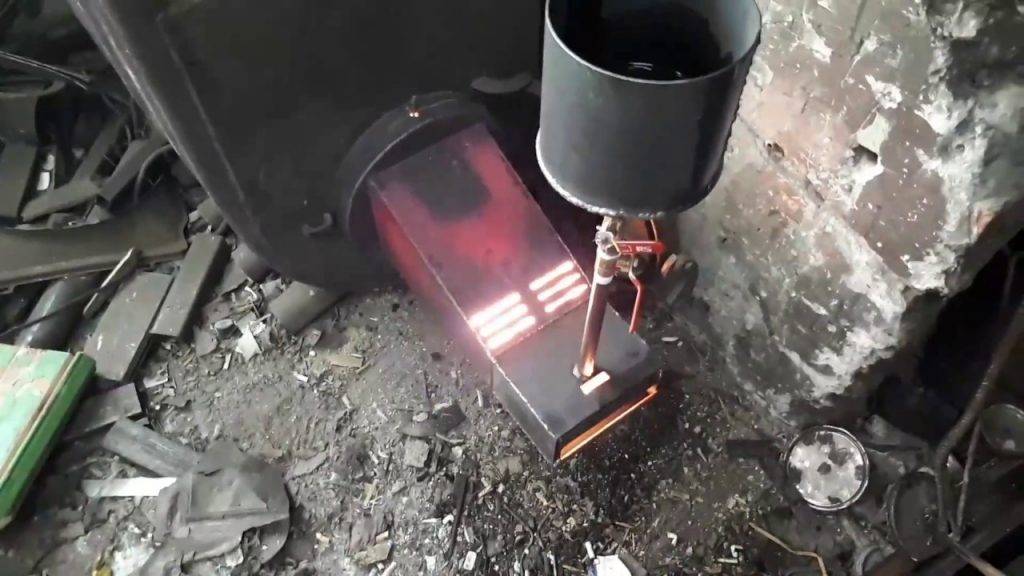

Печь булерьян на отработке
Горелка для отработки в печи булерьян
Как один из видов топлива могут быть отходы автомобильных и других масел (любое масло автомобильное, фритюрное, мазут)это существенно удешевляет процесс отопления. Для этого к обычному классическому котлу булерьян готовому или к обогревателю сделанному своими руками монтируется пиролизная горелка.
пиролизная горелка для печи булерьян
Расход в данном случае ориентировочно 1,5-2,5 л/час. В видео прикрепленном под статьей ниже рассказывается подробно в схемах и чертежах о монтаже печи, как можно сделать такую печь типа булерьян своими руками.
Булерьян с варочной поверхностью
Котел булерьян с поверхностью для приготовления пищи
Котёл булерьян с варочной поверхностью неоспоримое решение. Устанавливают на дачах,небольших загородных домах, в гараже. Наружная поверхность обогревателя за короткое время нагревается до высоких температур. Такую модель печи булерьян также можно сделать своими руками, поверх конструкции из труб наварить лист металла с вырезанными кружками.
Булерьян с варочной поверхностью
