Печь из чугунной ванны своими руками

Чугунные печи: оценим преимущества

Почему самодельная чугунная печь (в нашем случае печка из чугунной ванны) столь выгодна? Чугун относится к числу наилучших материалов для этой цели, однако печи из чугуна, изготовленные заводским способом, стоят довольно дорого. Популярность этот материал приобрёл благодаря прочности, хотя он и хрупкий. Кроме того, он отличается стойкостью к воздействию критично высоких температур и неприхотливостью при эксплуатации.

Современные чугунные печи пользуются особой популярностью

Сравнивая чугунную и кирпичную печи, скажем, что теплопроводность гораздо лучше у первой. А поскольку в бане высокую температуру поддерживают не постоянно, материал не должен отличаться чувствительностью к температурным перепадам.

В зимнее время баню на дачном участке обычно не топят, из-за чего кирпич иногда начинает крошиться, чугуну же подобные проблемы неведомы. Что касается пожарной безопасности, то абсолютно не опасна только новая печь из кирпича. У старого изделия искры могут прорываться через трещины.

В целях повышения эстетики печь из чугунной ванны, сделанную своими руками, лучше всего обложить кирпичом. При повреждении некоторых блоков их легко можно заменить.

Изготовив печь из чугунной ванны, вы станете владельцем удобного и надёжного устройства, отлично функционирующего в любых условиях. Из такой ванны можно также сделать весьма оригинальный камин для дачи. Он особенно подойдёт тем, кто сейчас выполняет кладку загородного дома, поскольку камин как бы «утапливается» в кирпичную стену, а это даёт возможность использовать пространство с максимальной пользой.

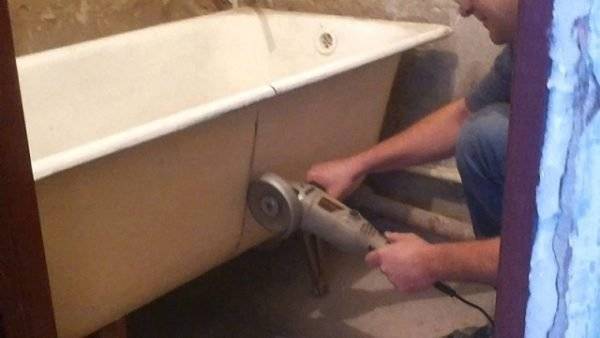

Первый этап строительства – резка старой ванной поперек на две равные части. Эта операция выполняется с помощью болгарки. Сначала производится разметка линии отреза – черта наносится маркером на эмаль или мелом на наружную часть чаши. Резку лучше всего производить по наружной части чаши, но при отсутствии такой возможности можно резать по внутренней части.

Резка изделий из чугуна – работа продолжительная и трудоемкая. Для этой работы применяется профессиональный инструмент, при отсутствии такового необходимо делать перерывы в работе, иначе болгарка может сгореть.

При работе необходимо соблюдать условия безопасности. На лицо лучше надеть защитную маску, иначе мельчайшие частицы эмали могут попасть в глаза. При резке чугуна образуется большое количество пыли – дыхание необходимо защитить марлевой повязкой или респиратором. Помещение, где проводятся работы, необходимо изолировать от смежных помещений – уборка пыли впоследствии доставит серьезные трудности.

При резке чаши ванну надо фиксировать, чтобы не зажимало диск болгарки. Осколки диска, лопнувшего при работе, могут нанести травмы. Распил ванной занимает, в среднем, около 45 – 60 минут (без учета перерывов). Скорость работы всегда зависит от уровня владения инструментом.

Печь из чугунной ванны будет практически вечной. Даже эмаль прогорит небыстро. В советское время эмаль наносилась двумя слоями. В составе эмали содержался кварцевый песок. После покрытия эмалью изделие запекали в печи при температуре более 800 градусов. Песок расплавлялся, и такое покрытие служило десятки лет. Повредить эмаль можно было только сильным ударом от тяжёлого предмета.

Чугунная ванна достаточно прочна, чтобы сделать из нее печь

Помимо этого чугун обладает большой теплоёмкостью, хорошо накапливает и отдаёт тепло. Не боится коррозии. Промышленность выпускает топки и колосники из чугуна, так как он долго не прогорает в отличие от стали. Но чугун достаточно хрупкий металл.

Монтаж печи

Печь из старой ванны, размещаемая на дачном участке или земельном участке частного дома, состоит из трех основных частей:

  1. Топка из старой ванной;
  2. Фундамент печи;
  3. Кирпичная кладка, облицовка.

После подготовки ванной (распила на две равные части) приступают к сооружению фундамента.

Сооружение фундамента

С помощью колышков и шнура производят разметку будущего фундамента. Фундамент выполняется из бетонного раствора или кирпичной кладки.

Сначала отрывается траншея прямоугольной формы, глубина ее должна составлять не менее 500 мм. На дно траншеи укладывается слой песка и щебня, слои утрамбовываются. Поверх подушки укладывается слой гидроизоляции – обычно это полиэтиленовая пленка. В центральной части сооружается опалубка для поднятия основания фундамента под топку. Чаще всего просто сооружается общая опалубка и фундамент заливается на высоту не менее 250 – 300 мм от уровня грунта.

Свободный объем армируется и заливается раствором цемента и песка в пропорции 1 мера цемента на 3 меры песка. В другом случае объем заполняется кирпичной кладкой.

После выполнения работ по сооружению фундамента ему дают время на качественное застывание.

Сборочные работы

Сборка печи из ванны После застывания фундамента приступают к сборочным работам. На основание фундамента устанавливается первая половина чаши (без сливных отверстий). Поверх разворота чаши укладывается на жаропрочный герметик лист металла, вырезанный по шаблону ванной.

Иногда в листе прорезаются отверстия для использования в качестве варочной поверхности.

В листе перекрытия прорезается отверстие, соответствующее диаметром подобранной трубе дымохода. Труба приваривается к листу перекрытия с помощью электродуговой сварки.

На лист перекрытия укладывается вторая половина ванной. Предварительно стык закладывается жаропрочным герметиком, вместо сливного (нижнего) отверстия прорезается проход для дымовой трубы. Сначала размечается отверстие по сечению используемой трубы, затем по разметке просверливаются отверстия. Выбивать обсверленный элемент опасно – чугун хрупок – поэтому отверстия соединяются прорезями болгарки.

По периметру стыка двух полусфер ванной просверливаются отверстия, стык стягивается болтами М10 или М12. Крепеж устанавливают с шагом в 150 – 200 мм. При затягивании болтов не нужно прилагать излишних усилий – чугун может лопнуть. В нижней полусфере на высоте 15 см от нижней точки свода закрепляются болтами опоры для колосниковой решетки. Монтаж опор обязателен, иначе при сдвиге колосника горящие дрова упадут в нижнюю часть топки и нарушится качество горения. Основные работы по сооружению топки завершены.

Лицевую часть топки оборудуют двумя способами – из металла и в кирпичную кладку. В случае применения листа металла производится его разметка и нарезка под соответствующий размер болгаркой. Крепление его к разрезному торцу топки производят через металлические уголки, прикрепленные к чаше и листу через отверстия с помощью болтов. В плоскости листа вырезаются проемы для малой (нижней) дверцы поддувала и большой верхней двери топки (служащей для загрузки топлива). Дверцы устанавливаются обычно на приварные петли.

Стоимость металла и объем работ при такой реализации лицевой части печи превышают вариант монтажа кирпичной кладки. При выполнении кладки с торца топки в ней оставляют закладные и проемы для установки дверок.

После сборки лицевой части нижняя полусфера топки обкладывается кирпичом. Сначала выводится первый угол (по отвесу), затем кладку продолжают по периметру топки.

После застывания кладки приступают к работам по тепловой изоляции верхней полусферы. Для этого на нее укладывается сетка-рабица. Сетка должна плотно прилегать к поверхности топки – для этого ее закрепляют к кирпичной кладке по периметру. Рабица служит каркасом, опорной конструкцией для слоя глины. В сетку плотно забивается первый слой заранее подготовленного глиняного раствора средней вязкости. После частичного застывания наносится и выравнивается финишный слой глины.

Глина должна застыть – ее необходимо укрыть от осадков пленкой, не ограничивая доступ воздуху. После застывания глина чаще всего покрывается несколькими слоями известковой побелки.

На трубу дымохода нужно установить грибок для защиты от осадков.

Некоторые умельцы рекомендуют применять чугунные ванны для строительства печь для бань. Причем чугунная ванна выступает основой каменки и одновременно служит верхним сводом топки, на нее могут плеснуть ледяной водой в раскаленном состоянии. Чугун в этом случае может треснуть. Сделать печь для бани из чугунной ванны – рассчитывать на определенное везение, не знать свойств чугуна.

Этап №2: резка чугунной купели

Сразу хочу предупредить, что данный процесс очень трудоёмкий, требующий огромного терпения и осторожности, так как во время его выполнения можно и инструмент сломать, и диск порвать, в результате чего велика вероятность получения тяжёлых травм находящимися поблизости людьми. Схематическая инструкция распилки чугунной ванны. Схематическая инструкция распилки чугунной ванны

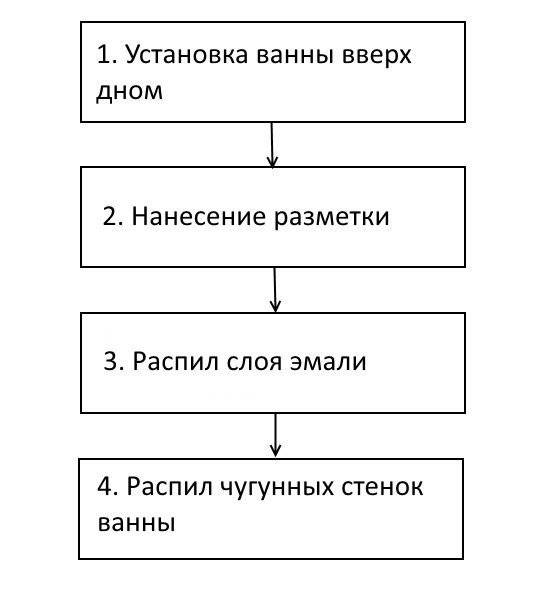

Схематическая инструкция распилки чугунной ванны

  1. Для начала уложил ванну на землю вверх дном для удобства выполнения дальнейших операций;
  1. Строго посередине провёл маркером ровную линию, намечая место разреза;

Линия разреза должна проходить строго посередине

  1. Далее строго по нанесённой разметке аккуратно произвёл с помощью болгарки разрез эмалированного слоя, глубина которого, как правило, составляет от 1,5 до 2,5 мм. Если же вы сразу начнёте пилить сам чугун, то на покрывающей его эмали образуются сколы;

Схема резки эмалированного слоя

  1. Теперь перешёл к распилу самой купели и делал это не торопясь, регулярно предоставляя инструменту отдых. Поверьте, цена спешки здесь может оказаться очень высокой, сэкономленные 20-30 минут не заменят вам спаленную болгарку.

Предлагаем ознакомиться Чем можно покрыть вагонку в бане

Поэтапное создание печи из ванны

Не имея строительного опыта, стоит проконсультироваться обо всех тонкостях кладки и монтажа деталей со специалистом, а лучше выполнять работы под надзором мастера. Так изделие получится качественным и нормы пожарной безопасности будут соблюдены.

Что касается возведения фундамента, то его тип зависит от общего веса печи:

  • Для конструкции свыше 700 кг следует обустроить монолитное либо ленточное основание глубиной от 50 см. По периметру котлована сооружается опалубка и засыпается слоем щебня или битого кирпича. Утрамбовывается. Заливается бетоном.
  • Для печей небольших размеров вполне хватит кирпичного фундамента. Рекомендуется приобретать цемент марки не ниже М300. Кирпичи ставят ребром, скрепляют между собой раствором.

Теперь рассмотрим подробные инструкции по изготовлению каждой из печей с разным назначением.

Для бани

Чтобы создать в парилке необходимые условия, конструкция должна соответствовать следующим требованиям:

  • иметь высокую тепловую мощность;
  • регулировать конвекционные потоки;
  • производить достаточное количество пара.

Порядок строительства печи для сауны:

Интересная идея сделать банную печь из обеих половинок ванны. Вторая часть понадобится в качестве пристройки под нагрев воды или же из нее можно выложить русскую каменку.

Для приготовления блюд

На дачном участке не обойтись без барбекю или мангала. А возможность испечь вкусный хлеб, пожарить мясо на свежем воздухе заставляют хозяев обустраивать на территории небольшие уличные печи.

Приведем описание, как из ванны пошагово соорудить барбекю.

Последовательность работ такова:

Некоторые мастера оставляют барбекю в таком состоянии, но, чтобы ваша печь выглядела красиво, все же следует выполнить наружную отделку.

Существует несколько вариантов:

  1. Побелка глиняной части.
  2. Кладка целой керамической плитки или ее кусочков.
  3. Отделка поверхности натуральным камнем, предварительно разрезанным на части толщиной в 10 мм.

Материалы крепятся к печи жаростойкими клеевыми составами.

Для отопления

На даче легко соорудить камин из половины ванны. Он может быть:

  • Встроенным в стену . Подойдет в том случае, если в доме выполняется кирпичная кладка стен. Существенно сэкономит свободное пространство.
  • Прислоненным (полуоткрытым) . Топливник находится на значительном расстоянии от стены. Этот камин не нуждается в отдельном фундаменте, его монтируют прямо в пол. Имеет хорошую тягу, встроенный зольник.

Плюс использования чугунной ванны для топочной части – камин получается в форме арки и исключает сложную кирпичную кладку. Отверстие под дымоходную трубу делается вверху ванны. Внешняя часть украшается каминным порталом.

При строительстве полуоткрытого камина следует учесть такие рекомендации:

  1. Под основу заливается цементный раствор толщиной до 15 мм.
  2. Сверху укладывается металлическая сетка.
  3. Наносится слой гидроизоляции.
  4. Настилается утеплитель типа асбокартона.
  5. Сооружается постамент под топку. Подойдет кирпич, газобетон. Связующая смесь – цементный раствор или жаростойкий клей.
  6. Конструкцию штукатурят. Можно отделать ее камнем, керамической плиткой.
  7. Между облицовкой и топкой камина оставляют зазор для конвекционной системы отопления.
  8. Дымоходная труба монтируется в проделанное отверстие, выводится сквозь перекрытия, крышу. Зачастую делается в форме рукава.
  9. Изнутри топка, дымоход обшивается теплоизоляционным негорючим материалом.
  10. Выполняется отделка нижней части камина.
  11. Изделие закрывается сбоку и сверху каркасом из дюралевых уголков, соединенных саморезами.
  12. Каркас обшивается гипсокартоном.
  13. Проделываются отверстия в облицовке для вентиляции воздуха.

Для утилизации мусора

Необычное решение возвести из старой ванны печку для сжигания отходов.

Принцип ее строительства аналогичен уличному мангалу.

Схема размещения печи на кирпичном основании

Альтернатива – переделать старую каменку, удалив все детали кроме колосниковой решетки и корпуса. Часть чугуна приваривается к основанию изнутри для усиления конструкции.

В такую огненную мусорку можно загружать отходы прямо сверху. При сжигании печь стоит накрыть другой частью ванны, чтобы дым не рассеивался по всему участку.

Так что не стоит спешить избавляться от вещей, вышедших из строя или потерявших вид. В умелых руках даже старая ванна получит вторую жизнь, станет функциональной печью, которая прослужит много лет.

Водоснабжение

Изготовление печи из старой ванны своими руками: пошаговая инструкция

Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.

Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода

Сначала сооружаем фундамент.

  1. Используя шнур и колья, размечаем фундамент.
  2. Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
  3. Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
  4. Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
  5. Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
  6. После заливки фундамента он обязательно должен застыть.

Теперь пришло время конструировать саму печку.

С этой целью выполняем следующие действия:

Разрезаем чугунную ванну поперёк

Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной

Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом. Далее для работы будет нужен лист металла толщиной более 5 мм

Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).

В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.

К металлическому листу дымоход прикрепляется с использованием сварки.

Устанавливаем заготовку печки на кирпичи

Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере)

В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова). Делаем дверцы камер для топки и для приготовления пищи.

Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.

Печь для бани из старой ванны

Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.

Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется

Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.

К банным печам предъявляются определённые требования:

  • У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
  • Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
  • У печей должна быть возможность регулировки конвенции.

Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше. Нижний ярус печки — это одна половина ванны, которая срезом обращена к стене, а кверху — выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом. Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.

Источники

  • https://sandizain.ru/na-dache/pech-iz-chugunnoj-vanny.html
  • https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-dachi/iz-vanni.html
  • https://pechnoy.guru/pechi/proekty/pech-iz-chugunnoj-vanny.html
  • https://serviceyard.net/sovetyi/pechka-iz-vannyi-svoimi-rukami.html
  • http://BesedkiBest.ru/pechi/pech-iz-chugunnoy-vanny.html
  • http://SdelaiKamin.ru/metallicheskie-pechi/pech-iz-vanny
  • https://stroy-banya.com/delaem_pech/pech-iz-staroy-vanny-svoimi-rukami.html

Этапы устройства варочной конструкции


Фундамент из кирпича

  • Устанавливается по уровню часть ванны (с ограничительным отверстием). На верхнюю поверхность ложится металлический рифлёный лист металла (8-12 см толщиной), и сверху накрывается чашой вниз второй частью разрезной ванны. Места соприкосновения этих элементом заранее обрабатываются огнестойким силиконом для каминов. Полученная конструкция, для удобства дальнейшей сборки, фиксируется струбцинами.
  • В 6ти местах, симметрично, в местах соединения просверливаются сквозные отверстия для болтового крепежа. Болты затягиваются. Основной каркас готов.
  • Нижнюю часть печи нужно оборудовать отводом сгоревших газов, для обеспечения тяги.

Есть 2 варианта:

  1. монтаж трубы сбоку конструкции. Для этого формируется отверстие для трубы, где она и крепиться с помощью сварки;
  2. труба проходит непосредственно через конструкцию. Для этого нужно перед сборкой озаботиться обустройством отверстий в рифлёном листе и верхней чаши.

Для обеспечения тяги трубу нужно делать 2-3 метра. Разность давлений позволить избежать обратной тяги при порывистом ветре. Верх дымохода следует оборудовать защитным колпаком от дождя.


Почти готово

  • С лицевой стороны печку нужно оборудовать заслонками: топочной и дверкой духового шкафа. Это делается с помощью кирпичной кладки и (или) металлического листа.
  • Нижняя часть печи обкладывается кирпичом, обналичивается или штукатурится. Варочная печь готова.

Для отопления

Этот тип печи из ванной ещё более простой. Для её строительства нужна лишь одна часть ванны.

Она устанавливается на первый ряд кирпича на подготовленном ранее фундаменте, обкладывается красным кирпичом, пустоты заполняются песком и (или) битым стеклом.

Чаша накрывается толстым рифлёным металлическим листом (10-12 мм) и закрепляется болтовым крепежом. Швы обрабатываются огнестойким силиконом или другим аналогичным герметиком. Чтобы избежать деформации листа от огня, его усиливают приваренными металлическими уголками.

Топочную камеру закрывают дверцей, отсек оборудуют зольником (сваривают из профильной трубы).

Обязательно дымовую трубу нужно оборудовать регулирующей заслонкой.

Для утилизации мусора

Специальной схемы для сжигания природного мусора из ванной нет. Для этой цели подойдёт как варочная, так и отопительная конструкция. Главным условием для ускоренного сжигания мусора будет обеспечение повышенной тяги в печной конструкции. Для этого можно временно нарастить дымовую трубу, — чем больше разность давления, тем более быстро будет происходить сжигание.


Дёшево и сердито

Печь № 2

Из распиленной на две части чугунной ванны можно сделать топочную камеру для банной печи. Понадобится одна половина, вторую можно использовать для камина.

  1. Обустраиваем фундамент.
  2. Устанавливаем половинку ванны вверх куполом. Обрезанный край вставляется в стену, откуда будет производиться топка. Оставшаяся часть ванны остаётся в парной.

    Процесс строительства печи из половины чугунной ванны

  3. Закладываем отверстие кирпичной стенкой, в которую встраиваем дверцы топочной камеры и поддувала.
  4. Теперь по периметру ванны выстраиваем кирпичную стену вровень с ванной. Расстояние от ванной до стены принимаем от 8 до 15 см.
  5. Пространство между чугунной ёмкостью и кирпичной стеной заполняем камнями после полного высыхания кирпичной кладки. Камни будут нагреваться и давать жар.

Оставшуюся половину можно использовать для возведения камина. Чугун с лёгкостью выдержит кирпичную кладку, если облицевать камин арочным сводом. Причём для этого не нужно изготавливать сложный шаблон из фанеры. Передняя часть оформляется порталом. Выводится дымоход. Можно сделать камин закрытым, установив на топливник прозрачную дверцу, и любоваться пламенем.

Подготовка материалов и инструментов

Чтобы создать такую чудо-печь из ванны, нужно подготовить:

  • угловую шлифовальную машину (болгарку);
  • 2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
  • электродрель;
  • сверла по металлу диаметром 9, 11 мм;
  • круги для шлифования;
  • напильники;
  • молоток;
  • уровень;
  • строительный пистолет (для нанесения герметика);
  • отвес;
  • шпатель;
  • мастерок.

Материалы, которые вам понадобятся:

  • железный или стальной лист 5 мм;
  • огнеупорный красный кирпич;
  • колосниковая решетка;
  • герметик;
  • сетка-рабица;
  • глина;
  • песок;
  • металлический уголок;
  • болты с гайками, шайбами;
  • труба для дымохода диаметром 12 см.

Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.

Разрезать ванну лучше заранее ещё в квартире

Инструменты

НазваниеНазначение
Угловая шлифовальная машинка для работы с кругами диаметром 230 ммИспользование отрезных и шлифовальных кругов
Отрезные круги для работы с металломРезка чугуна
Шлифовальные кругиШлифовка острых краёв срезов
Электрическая дрельСверление необходимых под болты отверстий
КельмаОсуществление кладочных работ
Монтажный пистолетИспользование тюбика с герметиком
ВатерпасКонтроль горизонтали и вертикали создаваемой конструкции
МолотокМногопрофильное


Работать придётся не только с металлом


Болгарка с достоинством перенесёт все нагрузки в битве с чугуном

Материалы

НазваниеНазначение
Металлический лист пятимиллиметровой толщиныРазделение камер
КирпичСоздание надёжного основания для печи
Колосниковая решёткаОбустройство топочной камеры
Глина и песокЗамес кладочной смеси
Герметик жаростойкого типаГерметизация стыков
Болты и гайкиСоединение элементов конструкции
Металлическая труба сечением 110-120 ммСоздание дымохода

Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода


Примеры защитной экипировки

Чугунная каменка для большой парилки

В идеальном случае при наличии опыта и навыков работы с металлом можно попытаться построить из старой ванны двухкупольную печь, как на видео. В данном случае для изготовления настоящей чугунной топки потребуется полноразмерная ванна, длиной не менее 180-190 см.

В основе подобной печи для бани из чугунной ванны используется целый корпус со срезанной короткой стороной или «спинкой». Чаша уложена вверх дном на основание, выложенное шамотным кирпичом на вермикулитовом картоне. В конструкции печи не предусмотрено наличие поддувала или колосниковой решетки, дрова выкладываются слоями прямо на жаростойкое основание.

По устройству и принципу работы чугунная печь из большой ванны практически идентична русской печи. Дымник или труба для отвода продуктов горения располагается непосредственно у загрузочного окна топки. Выложенные поленницей дрова горят послойно, а раскаленные продукты горения огибают чугунный свод печи по подковообразной траектории и удаляются через дымоход в передней части топки.

К сведению! Для уплотнения стыка между корпусом и жаростойкой основой из шамота используют асбестовые ленты, базальтовый картон и термостойкий герметик.

Чугунную ванну обкладывают стенами из красного кирпича. Оставшееся пространство между керамической облицовкой и корпусом из чугуна засыпают гранулами из пеностекла. Верхнюю плоскость закрывают металлическим листом. Благодаря огромному весу чугунного корпуса и кирпичной экранировке вся конструкция греет не хуже настоящей русской печи. По отзывам владельцев, тепло и тлеющие угли в чугунной топочной камере сохраняются в течение суток.

Работа с кирпичом

Но это была на самом деле только половина дела. Ведь для духовки нужно было ещё надёжное основание, теплоизолирующий кожух и передняя стенка.

Первое я решил выложить из старых кирпичей, подобного подручного материала имелось в избытке, почему не использовать?

С боковой и задней стенкой проблем не было,

А вот с передней пришлось повозиться.

Во-первых, в процессе нужно было поставить в печку колосники (их я сварил с толстой арматуры).

А во-вторых, вмуровать топочную дверку и изготовить поддувало.

Скажу сразу, дверку я ставил покупную, но если у вас есть время и желание, можете попробовать изготовить её и самостоятельно, но там поверхностными навыкам сварщика не обойдёшься.

Печь № 1

Такой вариант печи способен прогреть баню в 7 кв. м до 80 градусов всего за пару часов. Для постройки печи понадобится металлолом: чугунная ванна, газовый баллон и металлический барабан от ленточного транспортёра диаметром 40 см. Барабан можно заменить газовым баллоном или трубой – это будет топочная камера. Последовательность работ следующая:

  1. Выливается бетонный фундамент под будущую печь.
  2. Отрезается торец ванны.
  3. Делаем топочную камеру: по низу барабана сверлятся дыры. Сваривается короб, который прикроет дыры и послужит поддувалом.
  4. Ставим дверцу на топливник. Можно использовать эту запчасть от старой печи.
  5. На противоположном конце барабана приваривается вертикально газовый баллон.
  6. Теперь получившуюся конструкцию укладывают в ванну.

    Кирпичная кладка вокруг ванны

  7. К баллону приваривают дымоходную трубу.
  8. Обкладывают фундамент кирпичом на высоту ванны. Для связки используют глиняный раствор.
  9. После высыхания кладки её облагораживают керамической плиткой. Плиточный клей подбирают термостойкий.
  10. В ванну засыпают камни фракцией от 7 до 15 см. Гранит или розовый кварцит. Камни быстро набирают температуру и долго отдают тепло. Кварцит выделяет в воздух химические соединения, которые нормализуют давление и обмен веществ. В такую ванну вместится примерно 350 кг камней. Банные технологи утверждают что этого количества камней хватает на баню в 10 кв. м.

Совет. Если к баллону приварить ровную металлическую площадку, то получится плита для нагрева чайника.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
