Конвекторы с механическим термостатом — устройство, как выбрать, лучшие модели, цены и отзывы, где купить

Преимущества и недостатки устройства

У данного вида конвекторов есть свои плюсы:

  • низкая поверхностная температура;
  • способность выдерживать перепады температуры;
  • простота в управлении и обслуживании;
  • низкотемпературные нагревательные элементы не сжигают кислород и не выделяют посторонних запахов;
  • высокий уровень КПД – более 90%;
  • низкий уровень шума;
  • безопасность;
  • несложная установка устройства;
  • недорогая цена по сравнению с электронным управлением прибора;
  • длительный срок службы.

Электрообогреватель с механическим управлением имеет и свои недостатки:

  • щелчки при работе термостата;
  • неточность заданной температуры: в пределах 10С.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение

Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Вайлант

Способ регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Термостаты могут быть простыми или многофункциональными.

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

Настройка и управление конвекторами отопления

Настройка обогревателя и управление температурой, в большинстве современных моделей, осуществляется в автоматическом режиме при помощи термостата (или терморегулятора). В зависимости от вида прибора меняется принцип регулировки и поддержания температуры.

  1. В водяных конвекторах управление происходит с помощью термостатов, таких же, какие устанавливаются на обычных радиаторах управления. При изменении температуры воздуха, меняется давление вещества в терморегуляторе, и это приводит в действие регулирующий клапан. Вследствие этого снижается или повышается подача теплоносителя (горячей воды). Таким образом, термостат поддерживает необходимую температуру воздуха.
  2. В газовом конвекторе термостат также управляется при помощи клапана, но уже с помощью подачи газа в горелку. Когда температура воздуха достигает нужной, подача газа снижается. Такие термостаты, как и предыдущие, могут настраиваться вручную или автоматически (электронные термостаты).
  3. Электрические конвекторы могут оснащаться механическими или электронными термостатами. Они управляются при помощи включения и отключения цепи электропитания нагревательного элемента. Механический термостат работает за счет биметаллической пластины. Он прост в функционировании, но менее точен, чем электронный. Такой термостат управляется вручную.

Электронный термостат работает от сигнала температурного датчика, который измеряет температуру воздуха. Точность таких приборов гораздо выше (до 0,1°C). Более простые модели имеют ручное управление. Более современные – дополнены широким набором функций, они позволяют программировать температурные режимы по времени и дням. Самыми «умными» моделями термостатов на электроконвекторах можно управлять дистанционно через Интернет или смартфон, а также подключать к системе «Умный дом». Для этого в современных моделях электрических конвекторов есть возможность подключения к системе Nobo Energy Control, с помощью которой можно устанавливать, контролировать и программировать различные температурные режимы. Таким образом, установка электрических конвекторов отопления – это наиболее простой и практичный способ обогрева своего дома. А выбор современных моделей с электронными термостатами и возможностью интеллектуального контроля обеспечит максимальное удобство использования.

Обзоры популярных моделей с мощностью 2 кВт

Современный рынок предлагает огромное количество конвекторов с механическим термостатом. Лучшие модели представлены всем необходимым функционалом: двойная изоляция токоведущих частей, защита от перегрева, выбор мощности и экономия электричества. Рассмотрим некоторые модели.

ENSTO EPHBM20P

Электрический конвектор с механическим термостатом 2000 Вт имеет размеры 152,3 x 38,9 x 8,5 см. Регулировать температуру можно с помощью механического термостата. Монтаж прибора универсальный: как напольный, так и настенный. Вес примерно 8,6 кг. Устройство имеет дополнительные опции: защиту от мороза, отключение от перегрева. К недостаткам относят неравномерное распределение тепла по площади корпуса.

Конвектор ENSTO EPHBM20P

Noirot CNX-2 2000

Конвектор с механическим термостатом отличается высоким качеством исполнения. Французская компания Noirot – крупнейший производитель отопительной техники. Площадь обогрева прибора 25 квадратных метров при мощности в 2 кВт. Корпус выполнен из защитного покрытия. Размеры 74 x 44 x 8 см. Модель CNX-2 2000 – компактная, бесшумная, с надежными колесиками. К недостаткам модели относят некачественные ножки, которые при эксплуатации отламываются, и короткий шнур. Изделие относятся к премиум-классу.

Конвектор Noirot CNX-2 2000

Electrolux ECH/AG2-2000 MF

Конвектор выполнен из влагозащитного корпуса и имеет размеры 80 x 41,3 x 11,2 см. Вес небольшой — 5,15 кг. Может монтироваться на стену, комплектуется дополнительными колесиками. С помощью механического термостата можно выставить два уровня мощности: 1000/2000 Вт.

Конвектор Electrolux ECH/AG2-2000 MF

Ballu RED Evolution BIHP/R-2000 White

Недорогой конвектор с механическим управлением российского производства имеет оригинальный дизайн. Размеры изделия 80 x 41,3 x 11,1 см. Отличает данную модель выключатель со световым индикатором. Передняя поверхность выполнена из металлической сетки. Вес составляет 5,4 кг. К достоинствам относят универсальность модели: прибор устанавливается на стену и как отдельно стоящее устройство.

Конвектор Ballu RED Evolution BIHP/R-2000 White

Электроконвекторы с механическим управлением – оптимальный вариант для тех, кто ценит безопасность, удобство и надежность. Красивый дизайн отопительной техники в сочетании с высокой эффективностью делают климатическую технику незаменимой в жилом помещении.

Газовые конвекторы

Газовые конвекторы работают по тому же принципу, что и электрические, но имеют другое устройство нагревательного элемента. Он выполняется в виде теплообменника из чугуна или стали, который подогревается газовой горелкой.

Для того чтобы правильно выбрать конвектор этого типа, нужно в первую очередь определиться с требуемой мощностью. Она рассчитывается по тем же правилам, что и для котлов отопления. Точное значение можно получить с применением специальных методик, а приблизительная оценка – это 1 кВт на 10 м2 отапливаемой площади. Для надежности лучше прибавить к полученной величине запас в 15%, чтобы учесть непредвиденные потери тепла.


Газовый конвектор (сзади видна труба для отвода газов)

Газовые конвекторы по типу установки также бывают двух видов: настенные и напольные. Для обогрева дачи предпочтительнее настенный вариант: он занимает меньше места, а по производительности не уступает напольному.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в несколько этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

  1. Рулетка.
  2. Пирометр.
  3. Отвертка.
  4. Шуроповерт.
  5. Дрель (перфоратор).
  6. Плоскогубцы.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.


Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети


Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

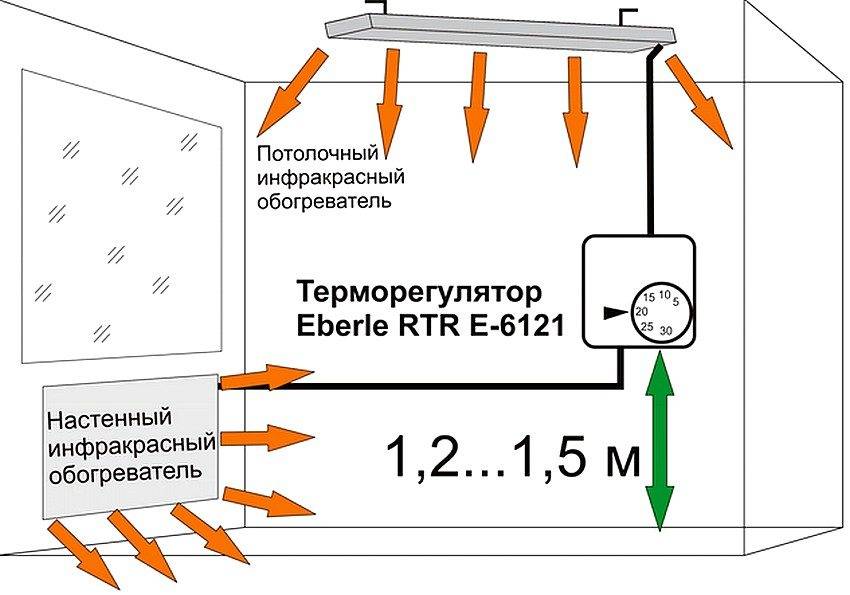

  1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
  2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
  3. Провод маскируют штукатуркой или специальными коробками.
  4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Подключение терморегулятора

У каждой модели в комплекте должны прилагаться схема подключения и инструкция по эксплуатации и настройке устройства, которым рекомендуется строго придерживаться.

Прежде чем приступить к установке и запуску терморегулятора, необходимо провести подготовительные работы:

  1. Выполнить наружный и внутренний осмотр предполагаемого места монтажа, убедиться, что в нем не будет оказываться влияния со стороны мусора и прочего оборудования на рабочий механизм
  2. Проверить надежность соединительных элементов и креплений
  3. Проверить, правильно ли подключены нагрузка и термопары

Вначале в стене выполняется углубление или крепится коробка для монтажа (зависит от типа регулятора). Затем внутрь устанавливается сам прибор. Датчик температуры должен быть заключенным в гофрированную трубку. При этом он должен располагаться либо под инфракрасной пленкой, либо между изгибами кабеля.

Необходимо позаботиться, чтобы окончание термодатчика было надежно защищено от попадания влаги.

Если производится установка терморегулятора для водяного теплого пола, необходимо учесть некоторые дополнительные особенности проводимой работы. Термостат монтируется как в горизонтальном, так и вертикальном положении на высоте 100-120 см и управляет в системе сервоприводом, который регулирует подачу воды. Датчик температуры встраивается непосредственно в пол.

Терморегулятор для теплого пола инструкция по подключению по шагам.

Использование программаторов: удобство управления отопительными приборами и экономичность

Программаторы, представляющие собой отдельный вид терморегуляторов, используются для управления системой отопления в доме, в том числе и дистанционно через интернет или с помощью SMS оповещения. Но возможность удаленного доступа к системе отопления в целом и ее отдельными элементами является своеобразным бонусом, прибавляющим удобство при эксплуатации.

Использование программатора, в отличие от других типов терморегулирующих устройств, позволяет существенно снизить потребление энергоносителя, за счет оптимизации его расхода при сохранении условий для обеспечения нужного уровня температурного комфорта в доме. Для этого, в зависимости от потребностей семьи, можно выбрать недельный или суточный программатор. Первый допускает программирование по схеме 5+2 или 5+1+1, что максимально удобно для тех семей, для которых пребывание в загородном доме ограничивается двумя выходными днями. Но дополнительно существует возможность отдельной интервальной настройки для будних и выходных дней.

Суточные программаторы устанавливаются в тех случаях, когда семья в доме проживает постоянно и их алгоритм позволяет устанавливать регулирование температуры в доме в трех режимах:

  • комфортный ночной;
  • комфортный дневной;
  • экономичный.

Первый режим применяется в ночное время и его основной характеристикой является то, что терморегулятор устанавливается на несколько градусов ниже, чем при дневном, что более комфортно для сна и позволяет экономно расходовать энергоресурсы.

Дневной комфортный режим наиболее востребован в то время, когда все члены семьи находятся в доме, то есть утром и вечером. Когда все жильцы находятся вне дома, то существует возможность настройки экономного режима, при котором температура поддерживается на минимальном уровне.

Важным преимуществом эксплуатации программаторов является и то, что эти устройства максимально информативны: на жидкокристаллическом экране отображается вся необходимая информация:

  • дата;
  • температура воздуха;
  • режим работы системы или ее элемента (если устанавливается локальное устройство);
  • режим работы котла;
  • время включения/выключения;
  • уровень заряда батареи (для автономных программаторов).

В некоторых моделях программаторов на экран дисплея может выводиться информация о рабочем состоянии приборов, в том числе и коды ошибок, указывающие на появившуюся проблему.

По типу подключения программаторы бывают проводные и беспроводные, состоящие из двух функциональных элементов, обмен информации между которыми происходит дистанционно, через радиоканал.

Метод управления

В отличие от магнитных пускателей для управления двигателями и другого рода потребителями, контактор для конвекторов работает по иному принципу.

В случае коммутации электрических отопительных приборов не требуется устройство схемы самоподхвата. Таким образом, контактор не обязательно должен иметь дополнительные блокирующие контакты, их наличие приводит лишь к неоправданному удорожанию электрической установки.

Поскольку питанием катушки контактора управляет дополнительное устройство, схема сборки оказывается крайне простой. К месту установки терморегулятора прокладывается провод из трёх или более жил.

Две из них — фаза и ноль — питания самого термостата. При этом фаза также используется в качестве питания средней точки релейной группы. Третья и прочие дополнительные жилы — возврат сигнала для подключения одного или нескольких контакторов.

Схема подключения конвекторов через контактор: 1 — автоматические выключатели; 2 — кросс-модуль; 3 — контактор; 4 — терморегулятор; 5 — электрические конвекторы

Место размещения терморегулятора определяется с учётом двух обстоятельств. Первое — требование к удобству доступа для управления, при этом терморегулятор не должен нарушать интерьерную композицию.

Второй аспект — близость к месту размещения датчика температуры. Обычно термочувствительный элемент размещают на потолке, при этом температура отсечки выбирается на 3–4 °С выше той, которая должна соблюдаться в обитаемой зоне помещения. Гистерезис срабатывания выбирают в пределах 2–3 °С, таким образом, запас перегретого воздуха в верхней зоне обеспечивает минимальную инерционность, которая обеспечивает помещение остаточным теплом во время простоя нагревательных приборов.

Забегая вперед отметим, что такая схема управления не всегда оказывается самой удобной и потому не является единственной. Сам факт использования контакторов допускает возможность применения абсолютно разных систем управления: удалённого, таймингового, а также комбинированного и даже с переключением на ручное.

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

Электронный термостат

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.


Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

  • Он выдерживает 16 А.
  • Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.
  • Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
  • Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Какими бывают терморегуляторы?

Термостаты для теплых полов отличаются своим функционалом, расцветкой и конфигурацией. Выбирая приборы, нужно ориентироваться и на предполагаемый интерьер в доме. Терморегуляторы бывают встраиваемые и накладные:

  • Накладные врезают в стены без проведения дополнительных монтажных работ;
  • Встраиваемые устанавливают в короба в стену, поверхности наружу не выступают.

По функционалу терморегуляторы бывают программируемые и классические. Программируемые многофункциональны, благодаря чему можно выставлять режимы для каждого дня. Классические варианты оборудования просты в установке и недороги.

Контроль за нагревом напольного покрытия осуществляется при помощи датчиков пола или температуры воздуха:

  1. Термостат с одним датчиком (для пола) – популярный и экономичный вариант для классического и программируемого оборудования. Может использоваться для любого покрытия пола;
  2. Прибор с двумя датчиками (воздух и пол) входит в состав каждого термостата программируемого типа. Их изготавливают для контроля климата комнаты и изменения температуры полов. Использование предполагается в термочувствительных покрытиях – ламинат, паркет и др.

Непрограммируемые термостаты с датчиком нагрева пола

  • Thermoreg TI 200 (Швеция, изготовитель THERMO) – 4 цветовые панели, диапазон температур +5…+40 градусов тепла. Классические вариант для полов с подогревом;
  • Keeply 10.10Е (Южная Корея, изготовитель KEEPLY) – стандартный термостат для регулировки системы нагрева напольного покрытия. Рабочий диапазон температур 0…+40°С. Оснащен индикатором со светодиодом;
  • IQ Thermostat M (изготовитель IQWATT) – встраиваемый аналоговый термостат, диапазон +5…+40°С.

Программируемые термостаты с датчиком температуры пола

Термостаты корейского производства CALEO:

  • Caleo 920 (100…240В) – электронный дисплей, программы на неделю, несколько режимов работы по суткам, функция памяти заданных настроек;
  • Caleo 330PS (85…265В) – встраиваемый и накладной термостат с диапазоном от +2 до +40 градусов. Возможность программирования на 5 суток.

Caleo 920

Программируемые терморегуляторы

Программируемые терморегуляторы имеют функциональную особенность. Они программируются на время работы теплого пола и на то, какую температуру пола необходимо поддерживать в данный момент времени. Благодаря такой функции программируемый терморегулятор экономит до 70% электроэнергии. Вы можете запрограммировать работу теплого пола следующим образом: «Утро» – 6.00 – 9.00 — температура пола 30 º С;

«На работе» – 9.00 – 17.00 — температура пола 22 º С;

«Вечер» – 17.00 – 22.00 — температура пола 30 º С;

«Ночь» – 22.00 — 6.00 — температура пола 22 º С.

Временной интервал и температуру пола можно изменять. При таком программировании теплый пол работает всего 8 часов в сутки (30%) и именно в то время когда это нужно. Программируемый терморегулятор целесообразно ставить на большие площади (более 6м ² ), так как расходы по электроэнергии на маленькой площади будут меньше стоимости самого терморегулятора. А вот на площади 6м ² программируемый терморегулятор окупит себя уже за 2 года и впоследствии будет экономить ваши средства.

Рейтинг производителей

Согласно статистике повышенной популярностью сейчас пользуются именно водяные конвекторы. Эти устройства делят на две категории. В первом случае речь идет о системах с естественной циркуляцией, а второй вариант предусматривает наличие вентиляторов, обеспечивающих принудительное движение воздушных потоков. Среди производителей техники первого типа есть компании, которые можно выделить.

«Бриз»

Популярный отечественный бренд, более чем успешно конкурирующий на сегодня с зарубежными компаниями. В число неоспоримых плюсов выпускаемых конвекторов, прежде всего, следует включить доступную стоимость, оригинальный дизайн и широкий ассортимент моделей.

Mohlenhoff

В данном случае речь идет о бренде, ставшем символом традиционного немецкого качества. Однако это не позволило ему подняться на вершину рейтинга популярности. Основной причиной стала неконкурентоспособная стоимость внутрипольных конвекторов для систем водяного отопления.

Как уже было отмечено, конструкции систем, включающих в себя встроенные отопители с принудительной циркуляцией, предусматривают наличие одного или же нескольких вентиляторов. Существуют компании, специализирующиеся на разработке и выпуске подобных образцов техники, которые вошли в тройку лидеров.

Чешская компания, занимающая одну из лидирующих позиций среди производителей современной отопительной техники.

Minib

Еще одна марка, представляющая на рынке Чехию, которая вместе с упомянутой выше Kermi» является одной из самых узнаваемых. К главным преимуществам продукции относятся высокий уровень качества, эффективность, длительный срок эксплуатации и функциональность.

Technoheat

Бренд, являющийся одним из лидеров отрасли, чья продукция представлена на российском рынке. К основным конкурентным преимуществам можно отнести максимальную надежность устройств, а также оптимальное сочетание цены техники и ее эксплуатационных качеств.

Mohlenhoff и Technoheat

Стоит отметить, что в данном случае достаточно тяжело выделить бесспорного фаворита среди этих двух представителей отрасли. Немецкая компания лидирует в премиальном сегменте, тогда как вторая марка доминирует среди производителей более бюджетных устройств.

Eva

Популярный российский производитель, качество и доступность продукции которого уже давно оценил потребитель. Среди главных плюсов данного оборудования демократические цены и высокое качество.

Какими бывают терморегуляторы к автономным обогревателям

Принято выделять два основных вида терморегуляторов:

  • механические устройства;
  • электронные (программируемые) устройства.

Механические термостаты отличаются простотой конструкции. Они не подключаются к стационарной электросети, контроль за уровнем температуры осуществляется специальной мембранной, чувствительной к разогреву и охлаждению. При достижении определенной температуры мембрана рассоединяет сеть и обогреватель отключается. Чувствительность такого устройства составляет полградуса, температурный диапазон от +50 С до +302 С. Монтируются механические терморегуляторы на стену. Врезная или накладная установка позволяет их применять с любыми типами проводки.

Электронные термостаты оснащены дисплеем, отображающем процессы в отопительной системе. Могут комплектоваться двумя датчиками, отслеживающими температуру воздуха и теплых полов. Электронные устройства точнее механических, диапазон регулировки от +50 С до +450 С. Более дорогие программированные модели могут быть встроены в систему «Умный дом», позволяют регулировать температуру воздуха на протяжении определенного отрезка времени. Терморегуляторы универсальные устройства, при необходимости они могут обслуживать электрические теплые полы.

Особенности подключения терморегуляторов к обогревателям

Обогреватель устанавливается, как и все электроприборы, он запитывается через розетку или отдельную линию. Термостат монтируется между электрическим щитком и обогревательным прибором. Терморегулятор имеет 4 контакта, два на вход и два на выход. Автомат из электрощита подсоединяется к клеммам входа, к клеммам выхода в соответствии с полярностью подсоединяют отопительное оборудование. По этому принципу осуществляют установку одного термостата для одного нагревательного прибора. В случае когда необходимо последовательно присоединить пару обогревателей, от термостата к одному, а затем к другому отопительному прибору идет пара проводов. При параллельном типе подключения от регулятора отводится 4 провода на фазу и нейтраль и направляются к обогревателям. Электрические провода в комплектацию термостатов не входят, их следует приобретать отдельно. Для корректной работы устройств термостаты нельзя монтировать на сквозняках, под прямыми солнечными лучами, на внешней стороне стены.

Советы по установке

Несколько советов:

  1. Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
  2. Выбирать установку прибора нужно в наиболее доступном месте.
  3. Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
  4. Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.

Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов).

Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Зачем нужен стабилизатор для электрического котла?

Стабилизатор напряжения – это автоматика для электрокотлов отопления, которая так же, как и терморегулятор, позволяет экономить. Но в данном случае речь идет не об эффективном потреблении энергоносителя, а о целостности и работоспособности нагревательного элемента в целом.

Стабилизатор для электрического котла отопления позволяет сгладить все перепады рабочих характеристик электросети в течение суток и получить на выходе напряжение правильной синусоиды, что благоприятно скажется на долговечности котла. Стабилизаторы обеспечивают высокую степень защиты электроприборов от пульсации и перепадов напряжения

Качественное оборудование отличается высокой чувствительностью, что важно для электронной части котла и термостата. Стабилизаторы отличаются повышенным запасом по выходной мощности сети

Это позволяет сохранять рабочие характеристики электросети на должном уровне даже в моменты включения котла.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Инфракрасный обогреватель на потолок и стены: за и против


Чтобы определится, стоит ли останавливать свой выбор на инфракрасных обогревателях, определим все «за» и «против», которые представлены в таблице:

ЗаПротив
Быстрый нагрев помещения.При выключении температура в помещение быстро снижается.
Высокая пожаробезопасность.Возможность пересушки твердых предметов.
Срок службы от 20 до 50 лет.Неравномерное нагревание из-за направленного действия ИК.
Точное регулирование температуры.Негативное влияние на человека при длительном интенсивном воздействии (пересушка кожи, обезвоживание организма).
Излучатели уничтожают вредные для человека вирусы.Яркий свет, который сильно выделяется в темных помещениях.
Бесшумность в работе.Сильное нагревание колбы и отражателя у высокотемпературных ИК (опасно для детей и животных, которые могут затронуть прибор).
Высокая экономичность.

Разновидности

Датчик может измерять температуру пола или воздуха Основную регулировку работы тёплого пола контролирует термостат (терморегулятор), он считывает показания с датчика, подключенного к системе и регулирует нагрев

Это особенно важно для таких напольных покрытий как ламинат или линолеум

В противном случае, если датчика температуры в системе нет или он не исправен, это может привести к повреждению вышеупомянутых покрытий.

В первую очередь, они различаются по месту монтирования.

Есть датчики, устанавливаемые в полу рядом с системой, другие измеряют температуру воздушного пространства комнаты.

Кроме этого, встречаются такие устройства, которые встраиваются в терморегулятор.

Если рассматривать приборы, предназначенные для встраивания в пол, можно разделить их на 2 категории:

  • датчик пола для мягкого покрытия – ламината, линолеума, паркета, ковролина;
  • устройство для твёрдого покрытия – керамической плитки, искусственного или натурального камня. При этом, он будет несколько отличаться внешним видом от предыдущих. Его размер будет больше и для защиты от смеси или клея он упаковывается в защитный чехол.

Ограничитель запрограммирован на определенную температуру и не позволяет полу нагревать помещение больше, чем нужно Кроме этого, встречается датчик тёплого пола — ограничитель. Он программируется на определённую температуру и не даёт системе остывать ниже указанной величины.

Преимущественно он подключается для кабельной нагревательной системы, а монтируется он в этом случае в изоляционной трубе, предназначенной непосредственно для него.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
