Сложить печь своими руками: пошаговая инструкция

Плюсы и минусы русских печей

Одним из существенных изъянов использования этого устройства является большой расход топлива. Это может стать существенной статьёй расходов семейного бюджета. Также следует учитывать, что верхние и средние части конструкции сильно нагреваются. Очень редко, но всё же, она может не вписаться в интерьерные особенности пространства. Плюсов от использования печи гораздо больше.

Достоинства современных печных систем:

  • длительное сохранение тепла;
  • изностойкость (средний срок эксплуатации – около 30 лет);
  • надёжность использования;
  • благоприятное воздействие на здоровье человека;
  • возможность обогревать большие территории;
  • удобство при приготовлении пищи и многое другое.

Печь не только делает жилище особенным — с точки зрения дизайна, но и приносит пользу. Приготовленная в ней еда неповторима по вкусовым качествам, а тепло, исходящее от неё, сохраняется в доме  долгое время.

Как сложить печь из кирпича своими руками?

Кладка кирпичей производится в соответствии с порядовкой. Схема порядовки должна быть тщательно проработана на стадии проектирования.

Именно она определяет порядок формирования различных печных элементов, размеры и конструкция которых зависит от типа печи.

При проведении работ соблюдается следующий порядок:

Нижний ряд вначале раскладывается без закрепления для уточнения правильности расчетов и расположения углов. После выверки можно закрепить его на растворе. Первый ряд ложится на фундамент с использованием цементно-песчаного раствора, все остальные – на глиняный раствор.
После укладки первого ряда проверяются еще раз все размеры, в т.ч. диагональ. Если существует небольшое отклонение от схемы порядовки, то углы подбиваются резиновым молоточком.
Следующие ряды выкладываются, начиная с углов. Предварительно рекомендуется натянуть шпагат для контроля ровности ряда.
Кладка рядов производится строго по схеме порядовки

После каждого ряда проверяется горизонтальность с помощью уровня и вертикальность отвесом.
Особое внимание уделяется формированию топочной камеры и поддувала (зольника). Их расположение зависит от типа конструкции, но чаще всего дверца поддувала ставится на 4-ом ряду

Качественное закрепление дверец играет большую роль в последующей эксплуатации.

Внутренние стенки топки выкладываются из шамотного кирпича. Одним из самых ответственных элементов считается возведение свода камеры.
В процессе кладки необходимо сразу убирать весь лишний раствор и очищать поверхность кирпичей. После кладки 4-5 рядов поверхность очищается влажной тканью. При необходимости использования их половинок используется зубило и специальный печной молоток.
Кирпичная кладка производится с перевязкой рядов. Это означает, что вертикальный шов в одном ряду, должен приходиться на середину кирпича в смежных рядах.

При проведении кладки следует помнить, что излишне толстый слой может повлиять на размеры конструкции и ослабить ее прочность.

Установка дверец является объектом особого внимания. Они участвуют в регулировки процесса и обеспечивают пожарную безопасность. Лучше всего использовать стандартные, покупные изделия, которые выдержат высокие температуры.

Для того, чтобы дверцы были установлены правильно, без перекосов, используется такая методика. Вязальная проволока длиной 50-55 см вставляется в дверные отверстия, загибается пополам и скручивается. Поверхность кладки покрывается раствором, на который устанавливается дверца. При этом концы проволоки укладываются внутри швов. Верхняя часть дверцы закрепляется кляммером. Упрочнение обеспечивается болтами и заклепками.

Некоторые нюансы строительства

Если печь предназначена для формирования собственной системы отопления, то возникает естественный вопрос о том, как сделать такое отопительное устройство. Наиболее распространенный вариант – монтаж внутри печи змеевика, по которому движется вода, циркулирующая по самодельной системе труб, смонтированных в единую систему.

Такой змеевик может располагаться за перегородкой или непосредственно внутри топочной камеры. В «голландке» и колпаковых печах он устанавливается в каналах, где циркулирует горячий воздух. В принципе, можно разогревать теплоноситель и от дымохода.

Достаточно сложным элементом конструкции является свод топочной камеры. Формирование свода требует специфического подхода. Выделяются такие основные элементы сводов:

  1. Пята, т.е. элемент, являющийся опорой свода. Для придания нужной формы кирпич стесывается.
  2. Замок – средние нечетные элементы в перекрытии.
  3. Пролет – расстояние между пятами.
  4. Стрела подъема, определяющая высоту свода.

При кладке учитываются следующие правила:

  • количество кирпичей в арочном своде принимается нечетным;
  • толщина перекрытия в любой точке должна быть не менее 2-х кирпичей, т.е. 14 см;
  • каждый ряд выкладывается по опалубке из досок и имеет толщину, как правило, в полкирпича;
  • начинается кладка свода с формирования пят. Угол установки пяты зависит от стрелы подъема свода;
  • подготовленные пяты рекомендуется стягивать стальной проволокой;
  • свод опирается на рамку дверцы, а потому во время кладки используются временные упрочняющие перемычки.

Свод топливной камеры должен обладать высокой нагревостойкость. Во всех конструкциях печей для его кладки используется шамотный кирпич.

Самодельные дровяные печи длительного горения схема и принцип работы

Если подача воздуха свободна, а тяга сильная, сухие дрова очень быстро сгорают.

Если при полной загрузке дров с помощью контроля подачи воздуха трансформировать горение в тление, то тепловыделение затянется на часы или даже сутки.

Вот устройство простой, но довольно эффективной дровяной печи, ориентированной на длительное горение, которое повторяет схему котла Стропува. В народе эта печь называется «бубафоня» ( по фамилии человека, выложившего впервые в Интернет схему печи).

Схема самодельной печи длительного горения.

Такую печь изготовить не сложнее, чем более привычную широкой общественности буржуйку.

Однако совершенно не стандартны принцип горения и конструкция такой печи. Горение проходит не снизу вверх, как в обыкновенных печах, а, начинаясь с верхних слоев, опускается вниз, пока дрова прогорают.

Дрова под блином в топке зажигаются сверху, благодаря воздухоподводящей трубе. При горении газы просачиваются через края блина и выходят в дымоход. Блин по мере сгорания дров опускается вниз. Контролировать подачу воздуха возможно заслонкой на концах воздухоподводящей трубы.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

  • ширина – 2 кирпича (51 см);
  • глубина – 3,5 кирпича (90 см);
  • высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

  • Красный полнотелый кирпич – 390 шт;
  • Глина – 9 ведер;
  • Песок – 18 ведер;
  • Колосниковая решетка (25х40 см) – 1 шт;
  • Топочная дверка (20х30 см) – 1 шт;
  • Поддувальная дверка (14х20 см) – 1шт;
  • Прочистная дверка (14х20 см) – 1шт;
  • Задвижка -1 шт;
  • Предтопочный стальной лист (50х70 см) – 1 шт;
  • Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

Самодельный шаблон для кладки углов

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт; Поддувальную дверку – 1 шт; Колосниковую решетку – 1 шт; Одноконфорочную чугунную плиту – 1 шт; Топочную дверку – 1 шт; Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Куда можно поставить

Агрегат грубка достаточно компактный, что позволяет проводить сборку практически в любом помещении.

Но желательно возводить печь внутри нежилой комнаты, чтобы исключить вероятность отравления газами или задымления.

Так как наличие варочной плиты предполагает процесс готовки пищи, то лучше всего расположить печку на кухне.

Грубка на дровах, сделанная своими руками из кирпича, с возможностью варки или жарки еды – это отличный выбор для загородного дома или дачи, куда люди приезжают не на долго. Внутри дома будет тело и не нужно дополнительно устанавливать плиту, проводить к ней газ или электричество.

Пошаговый процесс укладки печи показан в следующем видео:

Средняя оценка 0 оценок более 0 Поделиться ссылкойКомментарии Михаил2001 13:36

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

  • кирпич красный — 580 шт.,
  • кирпич огнеупорный — 140 шт.,
  • глина красная — 22 ведра,
  • глина огнеупорная — 5 ведер,
  • песок — 13 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 9 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м . Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке — 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

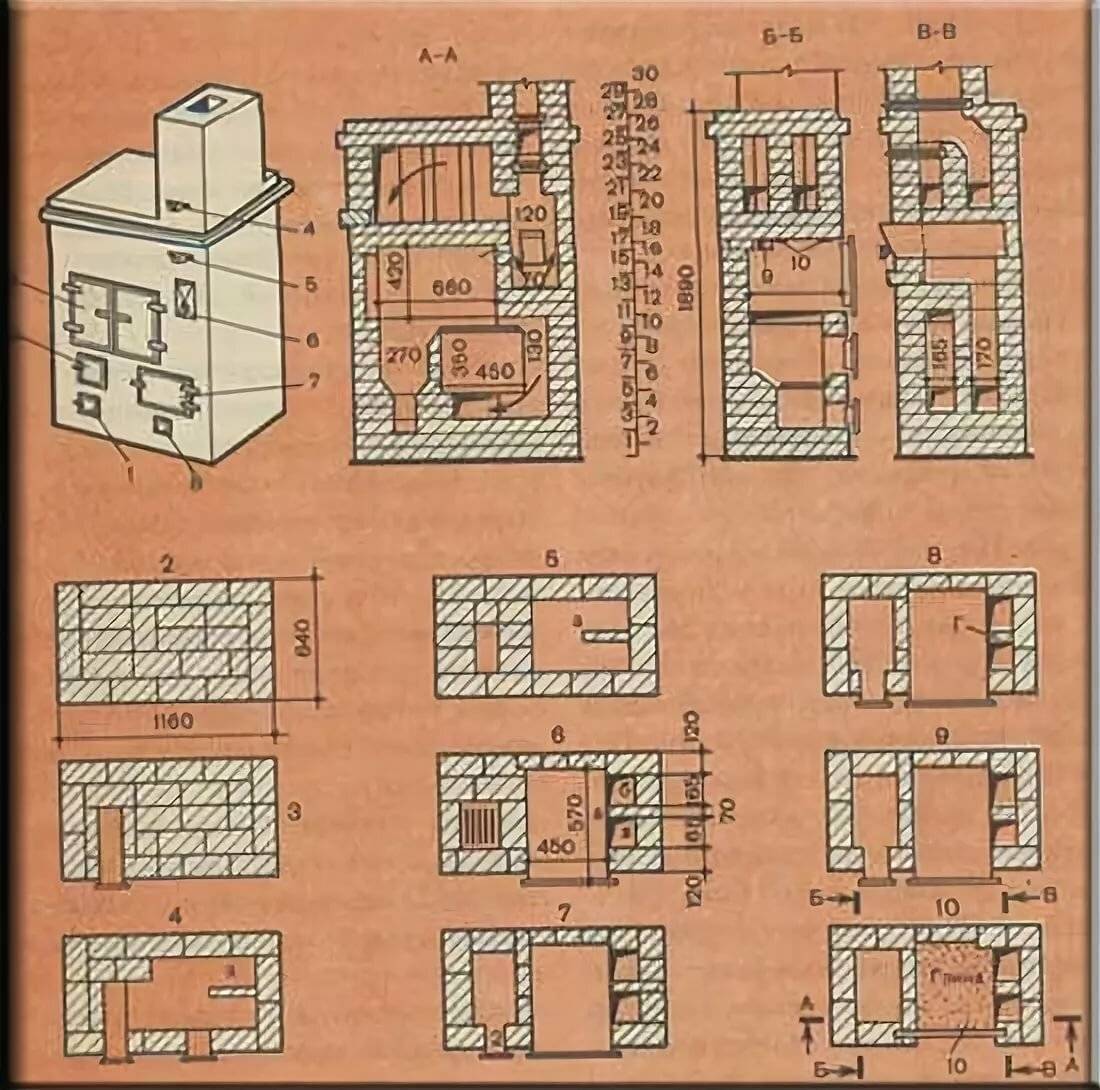

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм а — фасад; б — кладка 1—12 рядовРис. 5. Продолжение в — разрезы А—А, Б—Б, Г—Г; г — кладка 13—18 рядовРис. 5. Продолжение д — разрезы В—В, Д—Д, Е—Е; е — кладка 19—28 рядов; 1 — топливник; 2 — зольниковая камера; 3 — колосниковая решетка; 4 — топочная дверка; 5 — поддувальная дверка; 6 — прочистные отверстия; 7 — дымовая задвижкаРис. 5. Продолжение ж — кладка 29—32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Преимущества простой печки

Все печи простого типа имеют много уникальных преимуществ. Например, для их постройки тратиться минимум времени. Некоторые модели можно возвести всего за час, а на монтаж других уходит 1-2 дня. Небольшие конструкции отличаются лёгким весом, а значит им не требуется обустройство фундамента, что позволяет экономить время, деньги и силы. Можно выбрать любое место для установки конструкции, если делаются мобильные версии без использования связующего раствора, то её можно разобрать в любой момент, перенести и установить на новом месте. Для топлива можно применять любые материалы – шишки, поленья, стебли больших растений и так далее.

Вариант декорирования печи-камина Источник o-remonte.com

Немаловажно то, что такие конструкции отличаются меньшим расходом топливных элементов. Например, по сравнению с буржуйками потребуется в несколько раз меньше дров

Если вы используете самую простую печку без связывания камней глиной, можно увеличить теплоотдачу, которая будет больше, чем от открытого костра. Это отличный вариант для походов, но не совсем удобный, если вы передвигаетесь без транспорта. Поскольку кирпич тяжёлый и ёмкий, его неудобно и тяжело с собой носить.

Дополнительным большим плюсом является минимальный уровень задымления, а само топливо практически сгорает без отходов. После хорошего прогрева температура камней может достигать 1 тысячи градусов, что гарантирует не только хороший и быстрый обогрев, но и быстрое приготовление различных блюд.

Проще чего невозможно

Самая простая печь для использования преимущественно вне жилых помещений может быть сделана буквально за считанные минуты из подручных материалов. Однако печка получится достаточно эффективная.

Простейшая варочная печь из прохудившегося ведра (см. рис. ниже) не однажды выручала автора в самых различных обстоятельствах, в т.ч. справлялась с обогревом по-черному бытовки без потолка под двускатной крышей – там под коньком было волоковое оконце. Противень служит улавливателем выпадающих угольев; если печка работает в помещении, под него нужно подложить огнестойкую подкладку, напр., еще несколько кирпичей. Выдирать из ведра днище полностью нет нужды – достаточно разворотить его так, чтобы дыра была прим. 6 см в поперечнике (шириной где-то в ладонь).

Простейшая варочная печь из дырявого ведра

Хорошая тепловая эффективность данной печи определяется тем, что в ней частично используется поверхностное горение древесного топлива. Как известно, именно при поверхностном горении древесина выделяет максимально возможное количество тепла. Кроме того, сухое качественное топливо (щепки, стружки) необходимо только на растопку, а основная его загрузка может быть сыроватой. Также не вполне сухие ветки и щепки можно подкладывать потом, в печке они быстро сохнут.

Работает эта печка довольно интересно. Без варочной посуды на «конфорке» из верхнего отверстия вначале идет дым. По мере прогрева ведра (ок. 10 мин) он сменяется не сильным потоком не очень горячих газов. Если печка будет использоваться неоднократно, время ее запуска можно сократить обмазав ведро глиной с сухой травой (можно саманом, если уже есть замешанный). Первый раз после обмазки печь разгоняется долго, до часу, пока «фитобетон» не просохнет, зато потом выходит на рабочий режим менее чем за 5 мин.

А вот если поставить на «конфорку» сковороду, котелок или кастрюлю, ход печи резко меняется. Горение топлива усиливается и спустя 1-2 мин из-под посудины показываются язычки пламени. Похоже, варочная посуда удерживает не вполне прогоревшие топочные газы от быстрого рассеяния, а приток свежего воздуха под конфорку инициирует их догорание. В итоге печка при +5 снаружи прогревала помещение объемом ок. 10 куб. м до комфортной температуры за полчаса. Ее недостаток – не держит тепло и нужен непрерывный присмотр, как за костром.

Как сложить простейшую кирпичную печь всухую без раствора

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

  • Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
  • Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
  • Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
  • Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

  • Ниже уровня пола размещается фундамент, на который укладывается изоляция.
  • На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
  • Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
  • От основной комнаты его отделяет поддувальная дверца.
  • Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
  • Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
  • Выше начинаются прочистка, перевал и конвекторы.
  • Над прочисткой расположены две задвижки.
  • Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
  • От потолка дымоход отделяет внутренняя разделка.
  • На самом верху расположено устье дымохода.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
