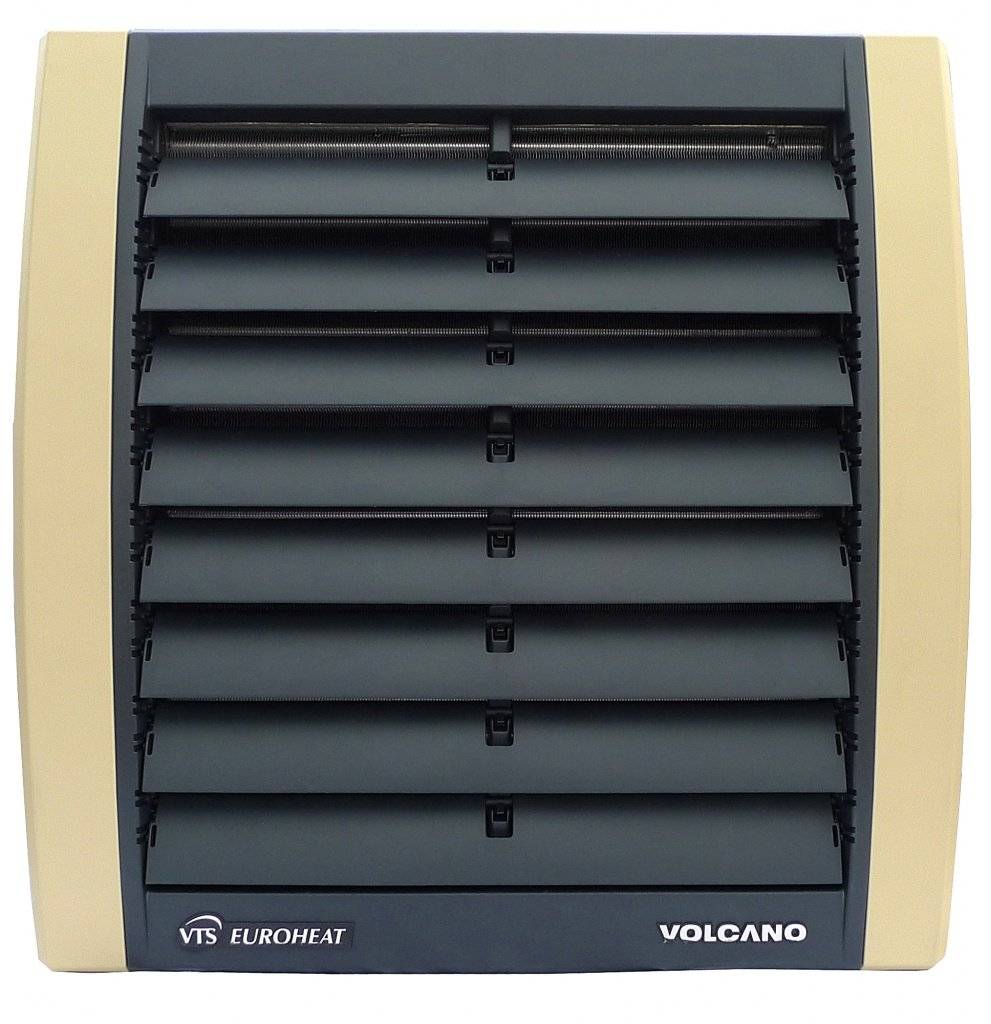

Конструктивные особенности тепловентилятора
Тепловентилятор Volcano устроен довольно просто:
- Его корпус изготавливается методом промышленного литья из пластмассы с добавлением полимерных добавок. Такая технология позволяет создать основание, демонстрирующее устойчивость к высоким температурам, коррозийным явлениям, процессам, сопровождающим эксплуатацию отопительной системы, а также ко всем механическим повреждениям. Современная пластмасса — экологичный материал, поддающийся вторичной переработке.
- К пластмассовому корпусу прикрепляется установочная деталь, похожая на консоль. Она позволяет после монтажа поворачивать тепловентилятор Вулкано на 180 градусов. Применение подобного технического узла оправдано тогда, когда необходимо максимально завуалировать техническую начинку помещения.
- Со стороны задней панели имеются патрубки теплообменника, выполненные из медно-алюминиевого сплава. Подобный элемент еще больше упростил установку описываемого отопительного оборудования и усовершенствовал его дизайн.
- Каждый тепловентилятор оснащен комплектом направляющих жалюзи. Они имеют индивидуальное управление, поэтому можно устремлять потоки теплого воздуха в четырех разных направлениях. Лопатки направляющих по форме напоминают сечение самолетного крыла. Такая конструктивная особенность позволяет доставлять теплый воздух на максимально удаленное расстояние от лопастей.
- Монтажные резьбовые втулки позволяют производить установку описываемых вентиляторов без использования монтажной консоли. Они есть и на верхней, и на нижней монтажной консоли. Монтаж проводится с применением специальных шпилек или других подобных приспособлений.
- Управлять установкой позволяет автоматика. Польские производители при изготовлении тепловентиляторов Вулкано используют функциональные схемы от лучших мировых поставщиков. Поэтому подобная техника имеет высокую гарантию. Стандартный комплект включает в себя водяной клапан, имеющий сервопривод, термостат и регулятор, позволяющий контролировать частоту вращения лопастей.
- В комплекте имеются и сменные насадки на корпус. Они выполнены в различной цветовой гамме, поэтому тепловентилятор Volcano можно очень удачно вписать в дизайн любого помещения.
Диаметры водопроводных труб
Диаметр подающего трубопровода при подключении нескольких тепловентиляторов должен быть подобран таким образом, чтобы скорость потока воды не превышала 2,5 м/с. Данное требование является следствием компромисса между инвестиционными расходами, связанными с применением трубопроводов определенного диаметра, и эксплуатационными расходами (текущими затратами), связанными с гидравлическим сопротивлением трубопроводов.
Рекомендуется подбирать минимальные диаметры трубопроводов в зависимости от количества и типа тепловентиляторов, подключаемых к магистральному трубопроводу, в соответствии со следующей таблицей:
| Количество тепловентиляторов Volcano, подключаемых к магистральному водопроводу | Volcano VR Mini | Volcano VR1 | Volcano VR2 | Volcano VR3 | ||||
| Макс. расход воды,м³/час | Диаметр трубы,дюйм | Макс. расход воды,м³/час | Диаметр трубы,дюйм | Макс. расход воды,м³/час | Диаметр трубы,дюйм | Макс. расход воды,м³/час | Диаметр трубы,дюйм | |
| 1 | 0,9 | ¾ | 1,3 | ¾ | 2,2 | 1 | 3,3 | 1 |
| 2 | 1,8 | 1 | 2,7 | 1 | 4,4 | 1 ¼ | 6,6 | 1 ½ |
| 3 | 2,8 | 1¼ | 4 | 1 ¼ | 6,6 | 1 ½ | 9,9 | 1 ¾ |
| 4 | 3,7 | 1 ¼ | 5,3 | 1 ½ | 8,8 | 1 ¾ | 13,2 | 2 |
| 5 | 4,6 | 1 ¼ | 6,7 | 1 ½ | 11,1 | 2 | 16,6 | 2 ¼ |
| 6 | 5,5 | 1 ½ | 8 | 1 ¾ | 13,3 | 2 | 19,9 | 2 ½ |
| 7 | 6,4 | 1 ½ | 9,3 | 1 ¾ | 15,5 | 2 | 23,2 | 2 ½ |
| 8 | 7,4 | 1 ½ | 10,6 | 2 | 17,7 | 2 ¼ | 26,5 | 2 ¾ |
| 9 | 8,3 | 1 ¾ | 12 | 2 | 19,9 | 2 ½ | 29,8 | 3 |
| 10 | 9,2 | 1 ¾ | 13,3 | 2 | 22,1 | 2 ½ | 33,1 | 3 |
Данные в таблице приведены при условии, что общая длина трубопровода не превышает 40 м. В случае крупных трубопроводных систем, т.е. при размещении тепловентиляторов на расстоянии более 40 м от источника теплоты, диаметры трубопроводов следует обязательно корректировать с учетом более низких скоростей движения потока воды.

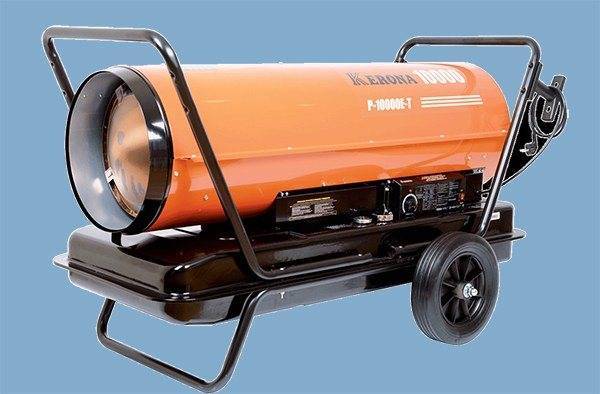

Что выбрать: тепловую пушку или конвектор?
Когда начинается анализ на тему: тепловентилятор или конвектор, что лучше, взвешиваются слабые и сильные стороны каждого типа устройств. В основе тепловых пушек заложен вентилятор определенной мощности, который перемещает теплый воздух с большой скоростью.
Мощность подобного оборудования начинается от 5 киловатт, так что приборы достаточно мощные и производительные. Наибольшее распространение устройства нашли в строительстве. В частности на таких объектах, где отсутствует возможность подключения к электрической энергии, но необходимо поддерживать оптимальный температурный режим или надо высушить стену.
В конвекторе отсутствует элемент, принудительно перемещающий воздух, и в данном агрегаты используются ТЭНы различной мощности, а нагреваемые воздушные массы выходят из корпуса через специальные пазы.
Важно выбрать прибор с повышенной системой безопасности и с возможностью отключения в случае возникновения проблем с подачей горячего воздуха. Если нужно выбирать и возникает вопрос, что лучше тепловая пушка или конвектор, то за основу необходимо брать цели применения оборудования. Конвекторы удобнее и компактнее, и от них минимум вреда для окружающих, так что они могут быть смонтированы в жилом помещении
Тепловые пушки обладают огромной производительностью, но для жилых помещений нежелательны, разве что в процессе проведения ремонтных работ
Конвекторы удобнее и компактнее, и от них минимум вреда для окружающих, так что они могут быть смонтированы в жилом помещении. Тепловые пушки обладают огромной производительностью, но для жилых помещений нежелательны, разве что в процессе проведения ремонтных работ.
Преимущества
Воздушно-отопительные агрегаты Volcano VR1 и Volcano VR2 имеют целый ряд достоинств, если сравнивать их с обычными электрическими конвекторами, основными среди которых можно назвать:
- высокая скорость нагрева;
- тепло распределяется равномерно по всему пространству помещения;
- экономическая выгода от использования;
- легкость и быстрота при проведении монтажных работ оборудования.
Заслонки, через которые происходит выход теплого воздуха, имеют возможность изменения в любом направлении, из-за чего и происходит насыщение пространства теплом. В процессе принудительного обдува, который используется во время работы устройства, происходит принудительный отбор тепла от теплообменника, причем он в разы больше, если сравнивать с конвекционными потоками.
Экономичность при использовании этих устройств достигается благодаря равномерности распределения тепла. К примеру, для обогрева склада, имеющего высоту в 10 метров, показатель температур внизу должен достигать значения в 16-180С, а в это же время под потолком воздух будет прогрет до 300С как минимум. Для того чтобы не потерять через крышу «львиную» долю выделяемого для отопления помещения тепла, необходимо использовать эти агрегаты.
Нельзя забывать о том, что благодаря использованию в отопительных целях оборудования в помещениях происходит устранение излишков влаги, которые могут привести к появлению коррозии и грибка.
Возможность включения агрегатов в жаркое время позволила повысить его функциональность. В этот период года он служит в качестве обычного вентилятора, который обеспечивает приток свежего воздуха в помещение, тем самым создавая благоприятные условия.
В сравнении со своими предшественниками Volcano VR1 и VR2 имеют возможность подачи теплого воздуха на дальние расстояния, а специальная конструкция используемого теплообменника позволила увеличить отдачу тепла более чем на 20%, нежели ранее используемые модели.
Для придания эстетичного вида разработчики расположили все разъемы подключений на задней панели, тем самым спрятав их от глаз пользователей.

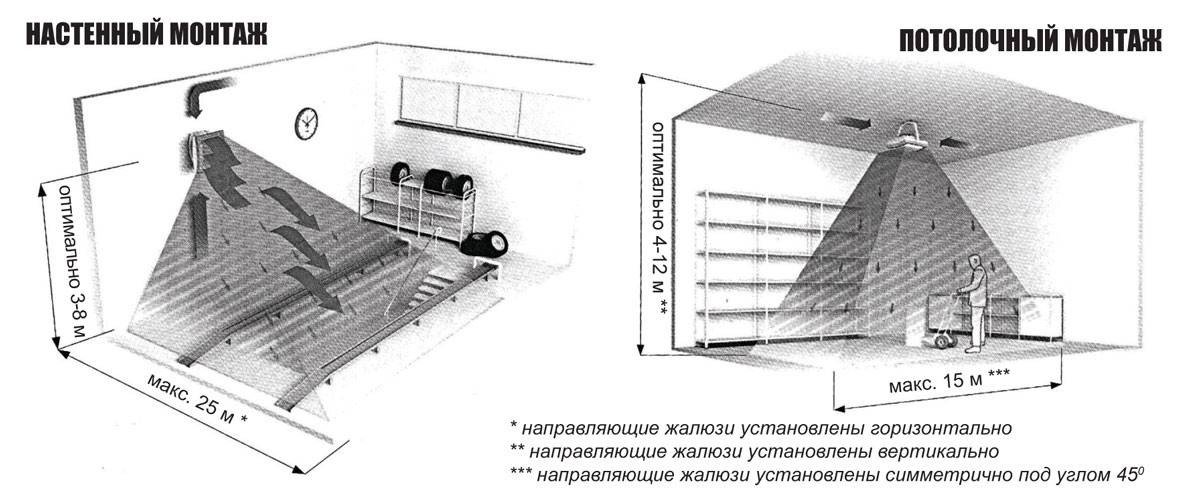

Выбор места монтажа
Водяной тепловентилятор может устанавливаться как на специальный кронштейн, в виде монтажной консоли, так и на собственное крепление, при помощи монтажных шпилек или болтов. Различают несколько способов монтажа:
Настенное; Напольное; Потолочное;
В случае настенного расположения, рекомендуется располагать устройство на высоте 3-8 м. При таком монтаже можно устанавливать приборы на противоположные стены. При этом приборы могут быть направлены параллельно друг другу, либо по диагонали. Когда необходимо установить несколько приборов рядом, рекомендуется отступать расстояние около 6-12 м
Важно помнить, что отступы от прибора до ближайших стен, пола или потолка не должно быть менее 50 см. В противном случае уровень шума будет гораздо выше, а длительность службы может резко сократиться. В случае потолочного крепления, водяной тепловентилятор расположен горизонтально
Рекомендуемая высота установки 4-12 м. Тепловентиляторы водяные промышленные имеют больший запас мощности, поэтому выбор расстояния зависит от мощности прибора и его характеристик
В случае потолочного крепления, водяной тепловентилятор расположен горизонтально. Рекомендуемая высота установки 4-12 м. Тепловентиляторы водяные промышленные имеют больший запас мощности, поэтому выбор расстояния зависит от мощности прибора и его характеристик.
Выпускаемые модельные линейки
Далее мы рассмотрим самые популярные в России модели тепловентиляторов Volcano. Их не очень много, поэтому с выбором можно определиться довольно быстро. Начнём с самых простых и маломощных моделей.
Volcano Mini
Данный модельный ряд включает в себя тепловентиляторы Вулкано Мини мощностью от 3 до 20 кВт. В их конструкции предусмотрены два теплообменника, в которые может поступать теплоноситель с температурой до +130 градусов. Мощность применяемых электродвигателей составляет 0,115 кВт при частоте вращения 1450 об/мин. Поток воздуха из недр данных вентиляторов вырывается вперёд на расстояние до 14 метров, обеспечивая прогрев довольно больших помещений. При работе в вертикальном положение высота тёплой струи составляет до 8 метров.
Расход воздуха для тепловентиляторов Volcano Mini составляет 2100 куб. м/час. Благодаря этому они подходят для работы в составе систем отопления помещений малого и среднего объёма. Двигатели нельзя назвать самыми тихими – они шумят на уровне 52 дБ. Вес оборудования составляет 17,5 кг. Ориентировочная стоимость – от 21 тыс. рублей.
Volcano VR1
Перед нами довольно популярная линейка тепловентиляторов. Стоимость оборудования стартует с отметки 28,6 тыс. рублей без учёта возможных скидок. Мощность моделей варьируется в диапазоне от 5 до 30 кВт. Количество рядов теплообменников в агрегатах – 1 шт., их объём составляет 1,25 куб. дм. В качестве теплоносителя используется обыкновенная вода с максимальной температурой до +130 градусов. её давление не должно превышать 1,6 Мпа.
Для прогона воздуха через теплообменники в данных тепловентиляторах используются электродвигатели мощностью 0,28 кВт с уровнем шума 56 дБ. Они питаются от однофазной сети с напряжением 220-230 В. Частота вращения электродвигателей составляет 1380 об/мин.
Volcano VR2
Представленные тепловентиляторы обладают внушительными техническими характеристиками. Их мощность составляет от 8 до 50 кВт, что позволяет отапливать помещения большой площади – они хорошо подходят для спортзалов, автомастерских и супермаркетов. Максимальный расход воздуха для данных агрегатов составляет до 4850 куб. м/час. Теплоноситель – горячая вода с температурой до +130 градусов и давлением до 1,6 Мпа.
Внутри тепловентиляторов Volcano установлены 2 ряда теплообменников, их суммарный объём составляет 2,16 куб. дм. За прогон воздушных масс отвечает небольшой электродвигатель мощностью 280 Вт. Для питания вентиляторов необходимо электропитание с напряжением 220-230 В. Длина горизонтальной струи тёплого воздуха составляет до 22 м, вертикальной – до 11 метров. Стоимость оборудования составляет от 32 тыс. рублей.
Volcano VR3 EC
Этот модельный ряд включает в себя довольно мощные тепловентиляторы – их мощность варьируется от 13 до 75 кВт. Оборудование пропускает через себя до 5700 куб. м воздуха в час, показывая высокую производительность. Длина горизонтальной струи воздуха достигает 25 м, вертикальной – 15 м. За всё это отвечает электродвигатель мощностью всего 370 Вт – это энергосберегающая модель, потребляющая минимум электроэнергии.
Водяные тепловентиляторы Volcano оснащаются сразу тремя рядами теплообменников. Их совокупный объём составляет 3,1 куб. дм, используемый теплоноситель – подогретая вода с температурой до +130 градусов, давление в отопительном контуре не должно превышать показатель в 1,6 Мпа. В конструкции вентиляторов используются особо прочные сорта пластика с защитой от ультрафиолетового излучения. Он выдерживает любые эксплуатационные нагрузки, успешно перенося жару, холод и воздействие влаги. Также серия отличается привлекательным дизайном и компактностью.
Volcano Mini EC
Нельзя пройти и мимо этой серии, оснащённой всё теми же энергосберегающими электродвигателями. Данные тепловентиляторы оснащаются двумя рядами производительных теплообменников – за час через них проходят 2100 куб. м воздушных масс. Допустимые параметры теплоносителя стандартные – не выше 1,6 Мпа и не выше + 130 градусов, объём теплообменников составляет 1,12 куб. дм.
За нагнетание в помещения теплого воздуха отвечает миниатюрный электродвигатель. Он потребляет всего 95 Вт электроэнергии, вращаясь с частотой 1450 об/мин. Несмотря на минимальную мощность, вентилятор создаёт горизонтальный поток воздуха длиной до 14 метров или вертикальный длиной до 8 метров. Оборудование отличается предельной компактностью – оно предназначено для обогрева малогабаритных помещений. Кстати, тепловая мощность тепловентиляторов Volcano Mini EC составляет от 3 до 20 кВт.
Установка тепловентиляторов
Водяные воздухонагреватели устанавливаются там, где есть возможность подключить обогреватель к паровой системе отопления или горячей воде. Это более экономичный способ отопления в торговых, производственных, складских помещениях, такие тепловентиляторы часто используются для теплиц. Чем больше площадь помещения, тем лучше. Так создается оптимальный баланс между затратами на их установку и эксплуатацию. Монтаж тепловентиляторов может быть вертикальный (напольный, настенный, колонный, канальный) или горизонтальный (потолочный). Их фиксируют на любой опоре, имеющей надежное крепление, с помощью монтажной консоли. Она позволяет поворачивать обогреватели в любую точку помещения и создавать максимально направленные потоки тепла.
Подключение к горячей воде происходит с помощью сварки или фланцевых соединений. Специалисты рекомендуют использовать гибкую подводку, чтобы избежать повреждений коллектора. Места соединений должны быть гидроизолированы. Монтируются два трубопровода: один для подвода горячей воды к теплообменнику, другой нужно подключить для отвода отработанного теплоносителя обратно в систему. На входящем трубопроводе обязательно устанавливается запорная арматура.
Для большей эффективности работы тепловентилятора рекомендуется установка смесительного узла, включающего 2-3-х ходовые клапаны, байпас, терморегулятор, манометр, насос, гибкую подводку, шаровые краны и фильтры. Этот узел не входит в стандартную комплектацию и при его самостоятельной покупке довольно сложно сделать правильный выбор. Ошибка может привести к поломке насоса и выходу из строя всей системы подключения тепловентилятора. Для автоматического контроля и регулирования процессов в тепловентиляторе он оснащается датчиком температуры, таймером, выключателями и термостатом. В больших помещениях может понадобиться установка нескольких тепловентиляторов с подключением их одному термостату с общим пультом управления. Нередко возникает необходимость установить энергосберегающий рекуперативный тепловентилятор (калорифер) в систему вентиляции и кондиционирования. Такую работу может выполнить только квалифицированный специалист. Поэтому подбор всех дополнительных устройств, как и полную установку тепловентилятора, лучше доверить работникам сервисного центра. Так вы обеспечите надежную и долговременную работу установленного оборудования.
Где в Москве можно купить водяные тепловентиляторы
Представленная продукция выделяется изысканным дизайном, простотой, доступная цена и продолжительный срок службы. При необходимости наши специалисты установят выбранное оборудование в предназначенном для него месте. Кроме того, мы продаем всевозможные запчасти к этому типу устройств, что поможет без труда заменить вышедшую из строя деталь.
Отопительные системы для промышленных, коммерческих и торговых зданий отличаются высокой производительностью и соответствующим запасом надёжности. Одним из ведущих производителей данной техники является компания VTS Group (бренд Volcano). Она производит на свет производительные тепловентиляторы для обогрева нежилых помещений любого размера. Тепловентилятор Volcano – это надёжный выбор для автомастерской, склада и супермаркета.
В этом обзоре мы рассмотрим:
- Особенности отопительных приборов от Volcano.
- Выпускаемые модели и ориентировочные цены.
- Технические характеристики оборудования для воздушного отопления.
Перейдём к более подробному рассмотрению данных вопросов.
Назначение и применение
Данные тепловентиляторы стали неплохим аналогом классическим. Особенности их устройства дают возможность экономить, отапливая большие помещения.
Они являются хорошим вариантом в помещениях, в которых нет или находится в негодном состоянии централизованное отопление.
Сегодня созданы модели, которые обогревают палатки.
Как оказалось, чаще всего эти тепловентиляторы встречаются там, где большое помещение нужно прогреть за небольшое время. Это:
- Цехи производственные.
- Дома торговли и культуры.
- Ангарах.
Кроме того, есть модели этой фирмы, назначение которых быт (дом, офис). Они небольшие и транспортабельные, продаются на сайте ВТС Еврохит.
Плюсы и минусы водяных моделей
Аппараты, выпускаемые польским производителем рекомендованы для использования на объектах, где требуется быстрый нагрев помещения. Теплоносителем в них является вода. Она нагревается до определенной температуры и затем отдает тепло воздуху, циркулирующему внутри агрегата. При помощи вентилятора он через направляющие жалюзи поступает в помещение. Благодаря такому принципу действия прибор способен быстро прогревать любое помещение.
Смотрим видео, тест производителности данной модели:
https://youtube.com/watch?v=xgNgwbhbJl8
Кроме этого даже тепловентиляторы volcano mini в отличие от классических радиаторов легко монтируются и обладаю большой мощностью. Они уже успешно работают на многих объектах и успели зарекомендовать себя только с лучшей стороны.
Установка тепловентилятора volcano vr2 не требует определенных знаний и может быть выполнена самостоятельно. Допускается его подключение как к централизованной системе отопления, так и индивидуальному котлу. При этом тепло будет равномерно распределяться по всему помещению.
Главными преимуществами оборудования марки Volkano являются:
- Высокая производительность;
- Низкая себестоимость обслуживания и эксплуатации;
- Автоматическое регулирование параметров;
- Простой монтаж;
- Незначительный уровень шума;
- Возможность создания наиболее эффективной системы отопления в сравнении со всеми имеющимися.
Особенности модели Volkano VR2
Разработчики прибора позаботились о том, чтобы он мог использоваться для подогрева даже воздушных масс с содержанием едких веществ или повышенной влажности. Об этом говорит литой пластмассовый корпус. Для его изготовления используется материал, способный выдержать нагрев до 130°C и невосприимчивый к коррозии.
Смотрим видео о данной модели:
В качестве декоративных элементов в нем используются цветные боковые накладки. Они могут быть заказаны дополнительно под конкретную цветовую гамму дизайна помещения. Двухрядный теплообменниктепловентилятора volcano vr2 позволяет развивать мощность до 6 кВт при давлении в 1,6 Мпа. Его подключение к системе отопления выполняется с использованием патрубков, находящихся на задней панели устройства.
Струя теплового воздуха из устройства поступает в помещение через направляющие решетки. Причем ее направление регулируется одной из четырех возможных позиций. Крепится тепловентилятор Volkano VR1 при помощи специальных шпилек или монтажной консоли, дающей возможность поворачивать струю в любом направлении.
Монтаж и эксплуатация оборудования
При выборе места для установки тепловентилятора Волкано нужно учитывать различные нюансы. Среди них особое значение отводится возможности свободного доступа для сервисного обслуживания. Поскольку прибор нуждается в регулярном проведении профилактических работ, то он должен монтироваться в месте, где к нему будет свободный доступ.
Однако кроме этого должны учитываться и другие аспекты, такие как:
- Подвод труб с теплоносителем;
- Подключение к источнику питания;
- Рациональное направление струи нагретого воздуха.
При монтаже тепловентилятора на стену расстояние от него до поверхности не может быть менее 0,4 м. При этом высота расположения прибора не должна превышать 8 м.
Установка под потолок требует отступа от его поверхности на 0,4 м. При этом агрегат может находиться на высоте от 4 до 12 м. В качестве крепежных элементов могут использоваться шпильки или консоль. Но так как они не входят в комплектацию, то приобретать их придется отдельно. Для крепления к опоре в верхней и нижней панелях тепловентилятора предусмотрены монтажные отверстия.
Самые популярные модели
Сделаны модели в Польше компанией «VTS Euroheat». Срок гарантии изготовитель предоставляет – 5 лет. Если за это время оборудование сломается, то сервисный ремонт будет бесплатным. На каждую партию имеются сертификаты качества.
VTS VR1
- Ряды самого нагревателя – 1.
- Самый большой расход воздуха – 5500 куб.м./ч.
- Мощность (нагрев) – 10-30 кВт.
- Мощность мотора – 0,485 кВт.
- Частота его вращения – 1310 об./мин.
- Класс защищенности мотора – 54IP.
- Возрастающая температура – 18˚С.
- Максимум нагрева – 130˚С.
- Давление – 1,6 мПА.
- Дальность потока – 25 м.
- Объем теплоносителя в нагревателе – 1,7 дм.куб.
- Напряжение от электросети – 230 В.
- Диаметр патрубков – 3/4 дюймов.
- Габаритные параметры (ВхШхДЛ) – 794х786х365 мм.
- Масса (без наполнения теплоносителем) – 29 кг.
- Цена – 21 470 руб.
VR MINI
- Тип нагревателя – двухрядный.
- Самый большой расход воздуха – 2000 куб.м./ч.
- Мощность (нагрев) – 3-20 кВт.
- Мощность мотора – 0,124 кВт.
- Частота его вращения – 1310 об./мин.
- Класс защищенности мотора – 44IP.
- Возрастающая температура – 8˚С.
- Максимум нагрева – 120˚С.
- Давление – 1,6 мПА.
- Дальность потока – 14 м.
- Объем теплоносителя в нагревателе – 1,05 дм.куб.
- Напряжение от электросети – 230 В.
- Диаметр патрубков – 3/4 дюймов.
- Габаритные параметры (ВхШхДЛ) – 515х570х313 мм.
- Масса (без наполнения теплоносителем) – 9,8 кг.
- Расценки – 16 500 руб.
VR MINI NEW
- Тип нагревателя – 2 ряда.
- Расход воздуха – 2100 куб.м./ч.
- Нагревательная мощность – 3-20 кВт.
- Мощность двигателя – 0,115 кВт.
- Частота его вращения – 1450 об./мин.
- Класс защиты двигателя – 44IP.
- Максимум нагрева – 120˚С.
- Давление – 1,6 мПА.
- Дальность потока – 14 м.
- Объем теплоносителя в нагревателе – 1,05 дм.куб.
- Напряжение от электросети – 230 В.
- Диаметр патрубков – 3/4 дюймов.
- Габаритные параметры (ВхШхДЛ) – 515х570х313 мм.
- Масса (без теплоносителя) – 9,8 кг.
- Стоимость – 22 796 руб.
V25
- Количество рядов нагревателя – 1.
- Максимум расхода воздуха – 4800 куб.м./ч.
- Мощность нагревания – 5-25 кВт.
- Мощность мотора – 0,325 кВт.
- Частота его вращения – 1350 об./мин.
- Класс защиты мотора – 54IP.
- Максимум нагрева – 120˚С.
- Давление – 1,6 мПА.
- Дальность потока – 22 м.
- Объем воды в нагревателе – 1,25 дм.куб.
- Напряжение от электросети – 230 В.
- Диаметр патрубков – 3/4 дюймов.
- Габаритные параметры (ДЛхВхГЛ) – 715х640х330 мм.
- Вес (без воды) – 17,5 кг.
- Уровень расценок – 19 778 руб.
VR3 NEW
- Численность рядов нагревателя – 3.
- Расход воздуха – 5700 куб.м./ч.
- Мощность теплоподачи – 13-75 кВт.
- Мощность мотора – 0,41 кВт.
- Частота его вращения – 1380 об./мин.
- Класс защищенности мотора – 44IP.
- Максимум нагрева – 130˚С.
- Давление – 1,6 мПА.
- Дальность потока – 25 м.
- Объем теплоносителя в нагревателе – 3,1 дм.куб.
- Напряжение от электросети – 230 В.
- Диаметр патрубков – 3/4 дюймов.
- Габаритные параметры (ВхШхГЛ) – 700х700х355 мм.
- Вес изделия (без наполнения водой) – 31 кг.
- Средняя стоимость – 29 485 руб.
Прибор показывает высокую производительность (КПД) и экономию денежных средств. К примеру, не обязательно сразу включать котельную для обогрева ЦО на угле, если можно месяц-другой перебиться точечным обогревом при помощи тепловентиляторов. Локальный обогрев пространства возможен, конечно же, тогда, когда к этому располагают погодные условия и температурный предел холода. Таким устройством можно легко и безопасно нагревать помещения склада, животноводческой направленности, производственных площадей и других объектов.
Принцип работы “волкано”
Технология принципа действия тепловентилятора Volcano проста как 2х2 и каждый у кого имеется автомобиль, может понять и вспомнить насколько она эффективна.
Исключительная эффективность тепловентиляторов Volcano, универсальность подключения и широкая доступность в любом уголке России, позволяет применять их на различных объектах народного хозяйства.
Принцип работы: Представьте автомобильный радиатор от “КАМАЗа” и вентилятор!
– через теплообменник продувается мощный поток воздуха, охлаждает теплоноситель и нагревает окружающий воздух.
Волкано – инновационная разработка для отопления помещений с высокими потолками бокс, склад, производство, теплица, гараж и т.д. Для отопления частных домов – не подходит (максимум, – отапливать веранду или гараж)!
Экономичные воздухонагреватели Volcano VR mini повысят на 50-60% эффективность любой существующей системы отопления за счет меньшего объема теплоносителя и эффекта дестратификации (теплый воздух под потолком скапливаться не будет!). До 70% эффективнее любых других способов отопления в помещениях от 50м2 (Особенно хорошо эффект заметен при смене регистров – было 3000 литров теплоносителя, станет 100 литров). Могут работать на горячей воде или незамерзайке и подключаются к любому водогрейному котлу на пеллетах, отработке, масле, дизеле, дровах, угле, электричестве т. д.
Как же устроен Волкано тепловентилятор?
В каждом автомобиле, например, MERSEDES, под капотом установлен медный радиатор (теплообменник) с небольшим вентилятором с плоской крыльчаткой. Эта система обеспечивает охлаждение жидкости, которая циркулирует в водяной рубашке мощного двигателя от 300 л.с., не давая ему перегреться.
В каждом Volcano, под EPP или пластиковым ABS корпусом установлен медный теплообменник с алюминиевыми ламелями волнистой формы (для увеличения площади поверхности) и мощный, современный, мало шумный осевой двигатель, с 1 января 2018г только ЕС.
Пройдите мимо капота Вашего MERSEDES GL после поездки и Вы ощутите, как теплый воздух вырывается из передней решетки, даже в -30 градусный мороз.
Пройдете мимо Вашего VOLCANO #1, #2, #3 или мини – и вы ощутите то же самое.
Инженеры VTS Group при разработке Volcano постоянно работают над улучшением характеристик теплового оборудования и продолжают внедрять, без изменения стоимости для покупателя, улучшенные узлы и агрегаты конструкции тепло-вентиляторов VOLCANO. За последние три года внедрены двигатели с электропотреблением в два раза меньшим по сравнению с моделями 2012-13 гг. сейчас 90-270 Вт, против 610 Вт.
Модернизация тепловентиляторов Volcano позволила перейти на автоматику с уменьшенным потреблением электроэнергии. Современный тепловентилятор Вулкано – может легко интегрироваться в любую компьтеризированную систему управления климатом в помещении.
Тепловое оборудование Volcano может быть использовано для отопления гаражей, производств, складов готовой продукции и сырья, теплиц, оранжерей, палаток, бункеров, овощехранилищ, мебельных производств, производств пластиковых окон, гранитных мастерских, хлебопекарен, медицинских учреждений, сушилок.
Отдельное специальное применение Volcano V20 mini с длиной струи 14м, Volcano VR1, Volcano VR2 и Volcano VR3 с длиной струи 25м получили на автомобильных мойках. Помимо обогрева помещения за 1-2 минуты после закрытия ворот, volcano решают задачи оттаивания автомобиля ото льда зимой перед помывкой и осушения автомобиля после мойки зимой и летом. Эти побочные свойства volcano особенно важны для всех регионов России, кроме Юга.
Может ли Volcano охлаждать воздух?
Теоретически результат работы устройства Volcano зависит, в частности, от носителя энергии, протекающего внутри теплообменника.
Если в устройство будет подан, например, холодный раствор воды и гликоля или хладагент, то Volcano начнёт работать как охладитель воздуха.
Необходимо помнить о конденсации водяного пара на теплообменнике в результате снижения температуры поверхности теплообменника ниже температуры точки росы воздуха для данных условий работы.
Агрегат Volcano в базовой комплектации не оборудован ванной-поддоном и патрубками для отвода конденсата. Иногда клиенты это делают самостоятельно. Кроме того, поток воздуха может уносить образующийся конденсат в помещение. Чтобы этого избежать, следует эксплуатировать нагреватель на более низкой скорости вентилятора.
Нагреватели Волкано – не годятся для охлаждения, если будут смонтированы под потолком. Конденсат из теплообменника будет капать непосредственно на пол! Добавим, что холодильная мощность будет ниже тепловой.
Какова холодильная мощность тепловентиляторов Volcano, можно узнать тут: >>
Монтаж, подключение Volcano VR
Volcano в старом, черном корпусе / Volcano New — в новом, в светлом корпусе
Навигация по разделу
Смотрите, также информацию о New Volcano AC/EC:
Запасные части для Volcano AC/EC:
- Место монтажа должно быть соответствующе подобрано с учётом возможного появления нагрузок и вибраций.
- Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения.
- Рекомендуем применение фильтров в гидравлической системе.
- Перед подключением подводящих трубопроводов к оборудованию (особенно подающих), рекомендуем очистить систему — спустив воду.
- Несоблюдение при монтаже минимального расстояния 0,4м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.
При настенном или потолочном монтаже рекомендуется брать во внимание следующие параметры:
Высота монтажа и дальность струи воздуха
Расстояние между установками – рекомендуется от 6м до 12м для равномерного распространения тёплого воздуха
Уровень шума оборудования (в зависимости от акустических особенностей помещения)
Рабочее состояние, отопление (например, оборудование дополнительно работает как дестрификатор)
Направление потока воздуха – направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки. Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.
Монтаж с консолью:
- Монтажная консоль доступна как дополнительное оборудование.
- Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем ввести в них втулки.
- На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли.
- После установки тепловентилятора в желаемом положении, следует установить заглушки на держателе.
В состав монтажной консоли входят: 1. Консоль (1 шт.); 2. Крепежный держатель (2 шт.); 3. Винт M10 вместе с шайбой и гайкой для крепления держателей (2 компл.); 4. Винт M10 для крепления консоли к тепловентилятору (2 шт.); 5. Заглушки (2 шт.); 6. Монтажные втулки (2 шт.)
Монтаж без консоли:
- В комплектацию аппарата не входят крепежные шпильки и монтажная консоль.
- Оборудование может монтироваться на любой опоре, обеспечивающей стабильное и надежное крепление.
- Резьбовые монтажные отверстия (по 2 шт.) предусмотрены на верхней и нижней панелях аппарата.
- Для монтажа воздухонагревателя посредством монтажных шпилек необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата в точке обозначенной 1, а затем ввести шпильки M10 в резьбовые отверстия, предусмотренные внутри аппарата.
Подключение теплоносителя:
- Во время монтажа трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента (обозначение 1 на рис.)
- Вес прокладываемых трубопроводов (коллекторов) не должен создавать нагрузки на патрубки нагревателя.
- Возможно присоединение трубопровода с помощью гибких шлангов, что позволяет изменять положение аппарата на монтажной консоли.
Пример обвязки по воде:
1. Тепловентилятор; 2. Клапан с сервоприводом; 3. Клапан спуска воздуха; 4. Шаровой кран; 5. Фильтр грубой очистки; 6. Циркуляционный насос; 7. Котёл
Удаление воздуха / спуск теплоносителя:
- Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика 1.
- С целью доступа к винту следует удалить заглушку 3.
- Спуск теплоносителя производится с помощью спускной пробки с головкой с шестигранным гнездом 2, после удаления заглушки.
В случае запуска обогревателя после предварительного спуска теплоносителя, следует помнить об удалении воздуха из системы.
Также, обратить особое внимание на защиту аппарата от случайного попадания в корпус воды во время спуска теплоносителя
Минимальное сечение электрических проводов:
Для Volcano VR1 и Volcano VR2 = 3 x 1,5 мм².
*следует сделать перемычку U1 – TK, термическая защита двигателя вентилятора
Источник
Описание и особенности тепловентилятора Вулкан
Тепловентиляторы Вулкан подключаются к системе отопления, работают по конвекционному принципу Главной отличительной чертой Volcano обогревателя является необычный дизайн. Он уместно смотрится в разных помещениях — магазинах, объектах спортивной инфраструктуры, шоурумах, торговых центрах. Серьезные конструкции применяются в промышленных помещениях, складах, сельском хозяйстве.
Грамотное проектирование отопителей позволяет использовать на малых и больших площадях.
Достоинства и недостатки
Основные преимущества самых распространенных моделей — VR1 и VR2:
- качество на высшем уровне;
- высокая теплоотдача;
- малые затраты на обслуживание;
- простейшее подключение работниками со средней квалификацией;
- регулировка по ряду параметров;
- современный дизайн.
При достоинствах оборудования имеется ряд недостатков, связанных с европейским происхождением и способами распространения:
- цены выше российских аналогов;
- необходимость запитки горячим теплоносителем;
- питание только 220 В;
- нежные двигатели.
