Классификация кранов для батарей отопления + технология их установки

Когда приходится отключать радиаторы

Ситуаций, когда нужно перекрыть воду в батарее, бывает несколько:

  • при возникновении аварийной ситуации, грозящей затоплением собственного и соседского жилища горячим теплоносителем;
  • если вы решили покрасить радиатор во время отопительного сезона;
  • когда надо поменять либо промыть батарею, не перекрывая стояк;
  • вам надо ограничить поступление тепла в комнату, где жарко зимой.


Слишком горячие радиаторы – причина жары и духоты в квартире

Теперь главный тезис: у вас никогда не возникнет проблем с тем, как отключить радиатор от централизованной системы, если он присоединен по правильной схеме с использованием отсекающей арматуры (шаровых кранов). Вы сможете перекрыть поток теплоносителя в любой момент, буде возникнет такая нужда, при этом не нарушая теплового режима смежных квартир. Алгоритм отключения простой:

  1. Перекройте нижний, а потом верхний кран на батарее.
  2. Если планируется покраска отопительного прибора, то предыдущего действия достаточно. Дождитесь, пока радиатор станет холодным и окрашивайте.
  3. Когда необходима замена батарей посреди зимы, то перед снятием каждого обогревателя стравите давление через кран Маевского. Затем выверните нижнюю пробку и аккуратно слейте воду, после чего раскручивайте стыки и демонтируйте прибор.


Правильное подключение отопительного прибора к стоякам центрального отопления Отдельный вопрос – как правильно включить батарею отопления, чтобы в ней не осталось воздушной пробки, мешающей максимальному нагреву поверхности и воздуха в квартире. Здесь алгоритм похожий: нужно открыть нижний вентиль, потом верхний, а в конце выпустить оставшийся воздух с помощью крана Маевского.


Рукоятка стоит вдоль оси трубы – вентиль открыт, поперек — закрыт

1 Функциональное назначение

Некоторые могут подумать, что краны, вентили и другая арматура совершенно не нужны, да к тому же их установка требует дополнительных затрат времени и денег. Но это не так, ведь с помощью них можно решить ряд важных задач:

  • Регулирующие краны на батарею отопления позволяют частично перекрыть подачу тепла для промывки или периодической диагностики отдельных частей системы. А это значит, что даже не придется полностью сливать воду во всем отоплении, что существенно сократит время ремонтных работ.
  • При установке запорного клапана для радиатора отопления имеется возможность полностью отключить батареи в одной из комнат, если это помещение временно будет не отапливаться по какой-либо причине.
  • Краны позволяют регулировать интенсивность подачи тепла в ручном или автоматическом режиме.
  • А также перекрытия некоторых кранов позволяют удалить воздушные пробки из батарей, из-за которых осложняется нормальное функционирование системы.

Монтаж

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

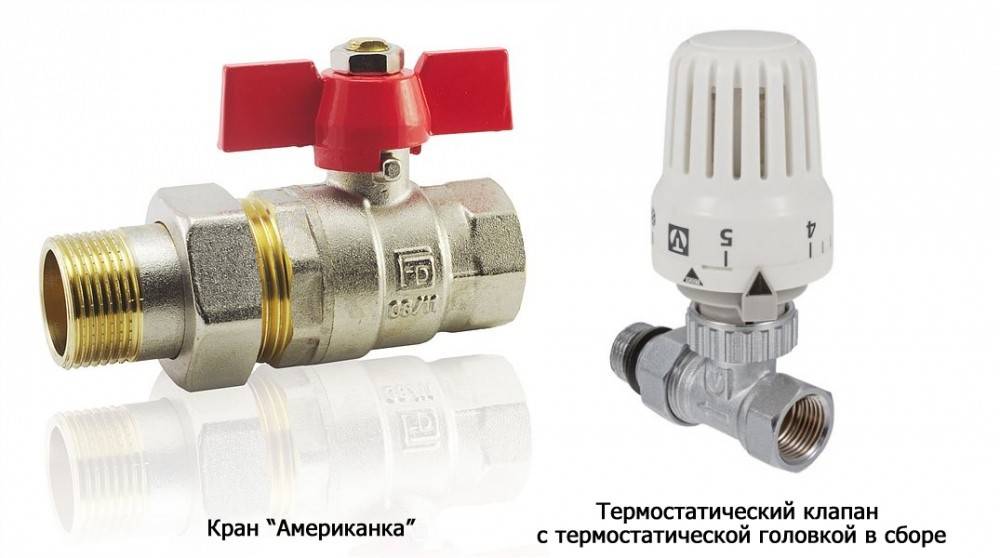

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

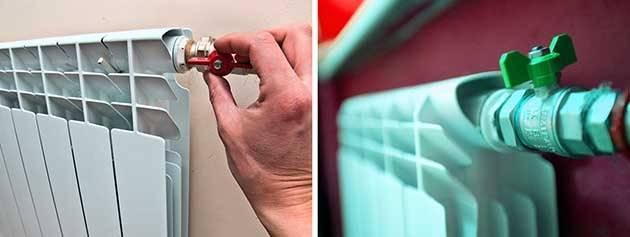

Шаровой кран на радиатор

Свое название это устройство получило из-за формы клапана: шара со сквозным  отверстием. Имеет оно только два рабочих положения: «открыто» и «закрыто». Все промежуточные недопустимы. Из-за особенностей использования относят к классу  «запорная арматура». Для радиаторов используют чаще именно их.

В простых шаровых кранах отверстие прямое, в трехходовых бывает L-образное или  T-образное. В качестве запорной арматуры для отключения радиатора от системы используют варианты с прямым отверстием. Поворачивая ручку, мы меняем положение шара, соответственно перекрываем или открываем поток теплоносителя.

Рабочие положения шаровых кранов

Виды шаровых кранов для систем отопления

По пропускной способности они бывают полнопроходные и стандартные. Полнопроходные практически не заужают просвет трубы и пропускают весь поток теплоносителя. Стандартные имеют пропускную способность  70-80%. Понятно, что для радиаторов нужно ставить полнопроходные устройства: они не снижают теплоотдачу отопительных приборов.

Для установки на батареи используют только муфтовые модели (есть еще фланцевые и приварные, но в системах отопления частных домов и квартир они не применяются). Могут изготавливаться из разных материалов. Корпус чаще стальной, латунный или бронзовый, иногда попадаются из нержавейки, все чаще стали продаваться полимерные.

Изделия из полимеров не менее надежны, чем металлические, но имеют большие габариты. Тем не менее, при использовании полипропиленовых труб, в системе ставят полипропиленовые краны. В этом случае соединение получается монолитное и очень надежное (их сваривают между собой с использованием специального сварочного аппарата). Единственный минус — стык неразъемный, т.е. для замены полимерного крана придется вырезать кусок системы и вваривать другой.

В системах с остальными трубами на радиаторы ставят чаще изделия из латуни. Подбирают только тип подсоединения: есть с наружной и внутренней резьбой, есть с накидными и обжимными гайками. Соответственно, они стыкуются с разными типами труб. Это также нужно учитывать при выборе.

Большое значение производители этого типа запорной арматуры уделяют герметичности при перекрытии потока. Для этого устанавливают специальные полимерные прокладки, а шары, если они металлические, шлифуют с использованием самых последних достижений: чем более гладкой будет поверхность шара, тем меньше шансов на то, что часть среды (теплоносителя в нашем случае) просочится под него. И гладкий шарик легче проворачивается, то есть они более удобны при эксплуатации.

Как устанавливать

Для того чтобы при необходимости можно было снять отопительный прибор без останова системы, нужно поставить по одному шаровому крану на подаче и «обратке». Если не будет устанавливаться никакая дополнительная арматура (регулирующая, например), то имеет смысл подсоединить их прямо ко входу радиатора. Для этого удобно использовать устройства со сгоном: с дополнительной частью, которая позволяет соединить две неподвижные детали.

Сначала накручивается на трубу запорное устройство, в радиатор вкручивается сгон (его предварительно снимают). Потом кран подводится к радиатору и накидной гайкой все это соединяется вместе.

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8
Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

Ошибка №9
Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Виды кранов для батарей

Для установки на батарее предназначаются :

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Типы обвязки радиаторов для разных систем отопления

При нижнем подключении батарей выбора нет, производитель дает рекомендации привязки трубопровода подачи и обратки, их нужно выполнять. Чтобы выполнить нижнее соединение, то нужен клапан радиаторный для подключения снизу. Это деталь с фитингами, размещенными параллельно на расстоянии, равном посадочному месту стандартной панельной стальной батареи и перемычкой между фитингами. Также внутри вводов уже есть шаровой кран или вентиль для регуляции потока теплоносителя и полного перекрытия подачи воды.

Кроме нижнего есть еще варианты седельного, одностороннего и диагонального подключения. Односторонний способ чаще всего применяется в квартирах и различается на 1-но или 2-х трубный тип присоединения.

Чтобы выполнить обвязку, пригодятся советы профессионалов:

  1. Если осуществляется обвязка стальными элементами на сгонах, нужны 2 шаровых крана, 2 тройника, 2 сгона (с двусторонней наружной резьбой). Резьбовые стыки следует уплотнить подмоткой или фум-лентой, покрыть герметизирующей пастой. Подмотки нужно столько, чтобы соединение было плотным, слишком много наматывать не рекомендуется, особенно если это чугунные батареи.
  2. Однотрубную систему дополняют байпасом, чтобы была возможность отключить отопление. Чтобы не перекрыть циркуляцию теплоносителя по стояку, кран на байпас не ставится.
  3. Для двухтрубной системы байпас не нужен, тут в верхнюю зону батареи присоединяется труба подачи, а в нижнюю точку – трубопровод обратки. Кран Маевского ставится всегда.
  4. При обвязке по диагональной схеме при нижней разводке подающий трубопровод присоединяется к верхней точке батареи с одной стороны, труба обратки – в нижнюю точку с противоположной стороны радиатора.
  5. Седельное подключение с нижней разводкой в однотрубной системе осуществляется как с байпасом, так и без него. Если нет байпаса, краны не устанавливаются, батареи можно снять без отключения с применением временной перемычки – это кусок трубы с резьбой на обоих концах. В квартирах седельное подключение не применяется, потери тепла при вертикальной разводке могут достигать 15%.

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5
Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6
Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

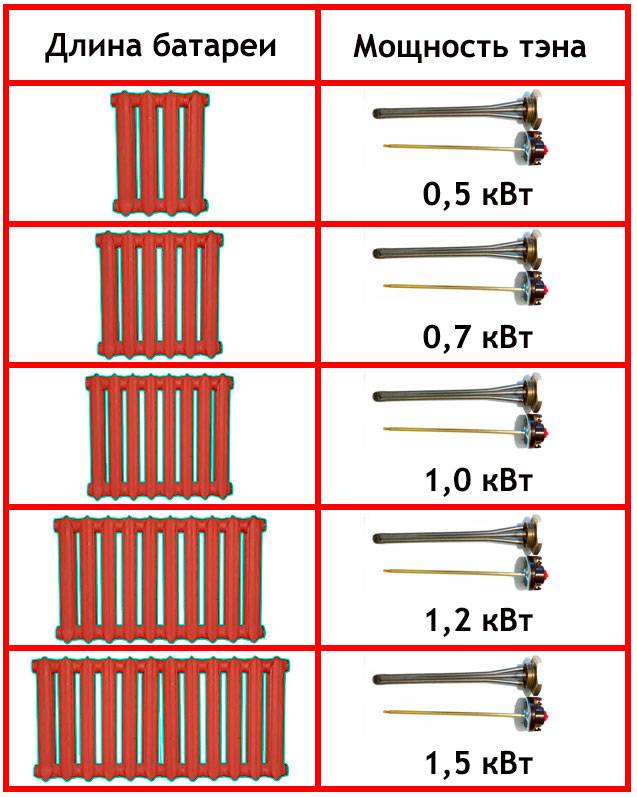

Поэтому при выборе мощности тэна исходите из правила:

максимум 0,5кВт – на каждые 4 секции

0,7кВт – 6 секций

1кВт – 8 секции

1,2кВт – 10 секций

1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.

Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.

Ошибка №7
Только не забудьте проверить резьбу на тэнах.

С двух сторон батареи она разная

При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L)

Что необходимо учитывать при установке кранов

При установке различных кранов необходимо учитывать, во-первых, личные предпочтения, то есть если ли желание переплачивать за более точную регулировку температуры, во-вторых, параметры комнаты, дома и так далее.

Инструкция по установке запорной арматуры различного типа очень схожа между собой. Обязательно нужно проверять все на герметичность, чтобы избежать несчастных случаев, также нужно учитывать удобство при эксплуатации таких устройств. Не стоит жалеть деньги на уплотнитель, лучше выбирать проверенных производителей.

Если же вы ничего не понимаете в установке запорной арматуры, то лучше проконсультироваться с профессионалом, какой именно тип крана вам лучше установить в своем доме.

Другие виды

Иным видом кранов являются вентили, которые обеспечивают регулировку напора воды

Выбирать этот элемент нужно очень осторожно, поскольку он должен по маркировке подходить к определенной коммуникационной системе. Дело в том, что вода в трубопроводе должна циркулировать исключительно в одном направлении

Для чугунных или иных труб отопительной системы нужно приобретать вентиль, оснащенный коническим клапаном. Он является открытым, поэтому пропускает много воды, поэтому теплоотдача конструкции будет высокой. При необходимости, когда комната чрезмерно нагревается, можно снизить теплоотдачу и уменьшить поток горячей воды, поэтому можно самостоятельно регулировать воду.

Вентиль регулировочный используется в автономном отоплении. однако в них нет датчика температуры и специальной шкалы. Также вентиль может оснащаться термоголовкой или терморегулятором.

Зачем на радиаторах краны

Отопительные контуры частных и многоквартирных домов представляют замкнутую систему, бесперебойно работающую в стандартных условиях. На практике часто появляются нештатные ситуации, когда по непонятным причинам отопительные радиаторы начинают подтекать, и требуется срочный их ремонт. В разгар зимних морозов длительное проведение ремонтных работ с отключением общей системы обогрева приводит к неприятным последствиям и размораживанию отопительной линии. Установка запорной трубопроводной арматуры – крана для системы отопления, дает возможность быстро закрыть доступ теплоносителя к неисправному элементу и устранить течь, без спуска воды из общего трубопровода.

Какие краны лучше устанавливать

Если не нужна особая регулировка температуры, то достаточно будет установить обычный регулировочный вентиль или шаровой кран. Такие устройства весьма легко установить, и они несложны в эксплуатации. Такие краны устанавливаются очень часто в квартирах и домах.

Причем шаровые имеют только два положения, то есть либо отопление есть, либо его нет, регулировочные вентили способны регулировать расход и тем самым уменьшать или же увеличивать температуру в доме, но при такой регулировке невозможно измерить точную подачу и температуру.

Если же наоборот необходима полная, а главное – точная регулировка температуры воздуха в комнате, то необходимо ставить термостатические клапаны, которые смогут это обеспечить.

Обычно такие клапаны либо имеют градуировку, соответствующую определенной температуре, а совсем продвинутые модели имеют небольшой дисплей, показывающий точную температуру, напор и расход. Такие устройства стоят обычно дороже, чем предыдущие, но обеспечивают больший комфорт и удобство.

Краны для радиатора отопления

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

  1. площадь комнаты.
  2. высота потолка.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.
