5 Плюсы и минусы труб
Кроме дешевизны и простоты монтажа, у трубной продукции есть и другие достоинства, благодаря которым стоит рассматривать её как материал для сборки вентсистемы. Вот почему многие владельцы частных домов выбирают пластиковые (полипропиленовые, поливинилхлоридные и пр.) трубы:
- 1. Внутренние стенки не препятствуют свободному перемещению воздушных потоков.
- 2. Изделия не подвержены коррозии, порче от плесени и грибка, а также им не страшны изменения температурно-влажностного режима.
- 3. При определённой сноровке можно смонтировать довольно сложную вентсистему с несколькими разветвлениями.
- 4. Есть возможность стыковать детали, используя однотипные элементы.
- 5. Конструкция получается лёгкой и прочной.
- 6. Полипропилен, полиуретан и поливинилхлорид не уступают по своим характеристикам современным сплавам, при этом они лишены их недостатков.
- 7. Прочность трубной продукции достаточно высока, что позволяет прокладывать детали скрытым способом.
Что касается себестоимости, она в 3—4 раза меньше, чем при использовании пластиковых элементов, изготовленных специально для сборки вентсистемы. У канализационных труб есть и недостатки:
- группа материалов, из которых изготавливается продукция, имеет высокую хрупкость, поэтому при ударе или сильном нажатии могут появиться трещины;
- температура плавления не превышает 70 градусов, что делает невозможным применение канализационных элементов в помещениях, где воздух прогревается выше этой отметки.
Правила СНиП
При вентиляции системы следует учитывать требования СНиП, предъявляемые к внутренней водопроводной системе:
- Диаметр вентиляционной системы в канализационной сети должен совпадать с диаметром стояка.
- Необходимо подвести вентиляционную трубу к крыше и подсоединить ее к верхней части трубы.
- Инструкция позволяет подключить 4 или более стояков к одному вытяжному устройству. В этом случае диаметр готового вентиляционно-вытяжного устройства должен соответствовать диаметру самого большого выпуска в комбинируемой группе.
- При прокладке вентиляции из сборных конструкций должен быть предусмотрен уклон для отвода конденсата.
- На неотапливаемых чердаках вентиляционные каналы должны быть утеплены, при этом их цена увеличивается незначительно.
Проложите канализационный трубопровод через вентиляционную шахту дома или через крышу.
В то же время, высота с:
- плоская неиспользованная крыша – 200 мм,
- Наклонная крыша – 200 мм,
- поперечное сечение сборного вала – 100 мм,
- открывающиеся балконы и окна – от четырех метров,
- крыша, при подключении 4-х труб – 3 м.
Допускается также строительство невентилируемых стояков для сточных вод в домах отдыха. Однако необходимо обеспечить вентиляцию внешней канализационной системы (например, септиктенка).
Как установить стояк

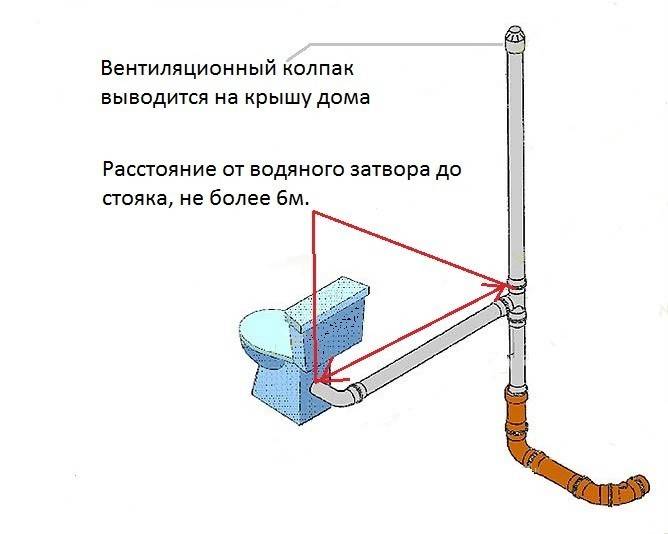

Стоит напомнить, что каждый стояк должен в обязательном порядке иметь вентиляционную трубу и дефлектор. Работа их заключается в том, что они не дают совершаться большим скачкам давления в системе. При установке необходимо учитывать, что размер трубы в канализации должен быть таким же, как и у стояка. Выходить они должны на крышу. Если невозможно вывести на крышу, можно сделать ее только на стояке, который необходимо отвести за пределы дома как можно дальше.
Будет гораздо эффективнее, если каждый стояк будет иметь свою вентиляционную трубу. Если все работы по монтажу системы вы выполните правильно, то вентиляция стояка канализации будет осуществляться успешно.
Принцип организации канализационной вентиляции
Особенности системы вентиляции
Для того чтобы вентиляция канализации работала полноценно, необходимо в обязательном порядке использовать стояки.
Следует отметить, что при наличии в доме сразу нескольких отдельных стояков, их схему вентиляции лучше всего объединить в одну.
Нормальное функционирование канализации в доме во многом зависит от соединения ее с атмосферой.
Только если канализационные трубы имеют правильное вентиляционное сообщение с внешним воздушным пространством, в них не будут образовываться воздушные пробки и появляться разряжение, мешающие нормальному функционированию всей системы.
Видео:
Следует помнить, что диаметр трубы, из которой собрана канализационная вентиляция, должен быть не меньше диаметра трубы, из которого собран непосредственно сам канализационный стояк.
Наиболее оптимальный вариант обустроить канализационную вентиляцию в доме своими руками — это снабдить каждый отдельный стояк своей отдельной трубой и специальным дефлектором.
Однако этот вариант достаточно дорогой, а соответственно, не всегда доступный, поэтому наиболее часто канализационную вентиляцию делают общей, объединяющей в одной единой системе сразу несколько стояков, которые имеет один выход к трубе вентиляции.
Для этих целей берут трубу с увеличенным диаметром, которая будет способна эффективно справляться со своей задачей и не допустит попадание во внутреннее пространство дома неприятных запахов.
Элементы канализационной системы
Канализационная система частного дома подразделяется на внешнюю часть (на улице) и внутреннюю (в жилище). Внутри дома понадобятся трубы: стояк, отводы, соединяющие сантехническое оборудование (ванны, душевые кабины, унитазы, мойки и умывальники, биде, стиральные машины) с самой системой.
Для наружной канализации нужен резервуар (сливная яма или септик). Для самостоятельного монтажа системы, лучше обойтись без чугунных труб (их укладка без использования спецтехники – невозможна), лучше – из ПВХ, других лёгких материалов – полиэтилена, полибутена, полипропилена – прочных и удобных для монтажа. Это будет посильно для человека, своими руками обустраивающего канализацию. Чтобы их соединить, не нужен сварочный аппарат или утюг для пайки.
У отвода от унитаза и канализационной трубы (к ней сходятся все трубы в доме) должен быть Ø100 мм, для отводов от других сантехнических устройств – достаточно иметь трубы Ø50 мм, для магистральной трубы между стояком и отводом – Ø70 мм.
Самые распространенные вопросы
Нередко люди не могут решиться на установку вентиляции канализации. Причиной тому могут быть сомнения по поводу целесообразности, а также некоторые невыясненные моменты.
Вопрос первый: сможет ли вентиляция выполнять свои функции в летнее время, когда органика разлагается с особой интенсивностью?
Разумеется, сможет. Преимущественно благодаря тепло- и воздухообмену между септиком и окружающей средой ввиду разницы в температуре. Вода в канализации всегда будет теплее. Кроме того, это приводит и к разнице в давлении, из-за чего установка будет эффективно проветриваться.
Вопрос второй: почему через некоторое время после обустройства вентиляции в дом опять начали проникать неприятные запахи?
Вода в сифонах пересыхает, пропуская воздух, что может происходить, если канализацией долго не пользовались. Это можно устранить несколькими способами (каждый из них мы уже рассмотрели детально):
- установить вентиляционный клапан;
- прикрепить фановую трубу;
- поменять сифоны на большие.
Вопрос третий: если стояк не утеплить, будет ли он замерзать зимой?
Стоки, повторимся, всегда теплее воздуха снаружи, поэтому стояк в любом случае не замерзнет. Главное – регулярно пользоваться канализацией. Хотя в отдельных регионах стояк все же утепляют (если он находится снаружи), используя несколько большую трубу. Но этот вопрос нужно обсудить со специалистами.
нутренний стояк не нуждается в утеплении
Как установить принудительную вентиляцию выгребной ямы
Часто такая конструкция септика доставляет массу неприятных моментов владельцам жилья. Избавиться от неприятных запахов можно с помощью дополнительного устройства принудительной вентиляции. Для полноценной и эффективной работы необходимо надежно герметизировать крышку выгребной ямы, а на выходную трубу установить вентиляционный механизм. Тогда отвод можно удалять на расстояние достаточное, чтобы неприятные запахи не мешали жильцам. С задачей справится даже небольшой экономичный вентилятор, создающий принудительную тягу в трубопроводе. Включать его можно по мере надобности, когда система очистки активно выделяет неприятные запахи.
Подключение трубы к емкости для сбора стоков
Смонтированный трубопровод с одной стороны подводят к накопителю стоков, а с другой – к выходу внутренней разводки. В накопительной емкости для этого предусмотрены точки подключения – два отверстия. Одно их них – вход для подключения наружного канализационного трубопровода; а другое служит для очистки емкости, поэтому в нём должна быть высокая горловина для откачки жидкости.
Перед завершением монтажа, нужно все места соединения обработать герметиком, чтобы не допустить протечки и попадания в грунт грязных сточных вод. Все стыки и соединения проверяют на герметичность, для чего в систему пускают под напором большое количество воды. После завершения всех работ на объекте, конструкцию засыпают песком, а сверху ложится ранее снятый слой грунта.
Вместо вывода:
В короткой статье трудно было вместить всю информацию относительно обустройства в частном доме систем канализации своими руками. Но все, касающееся её выбора, элементов и устройства системы, освещено, дав людям, читающим этот материал, хотя бы общее представление о решении этого вопроса и смелость — взяться за её монтаж. Чтобы семья жила комфортно и пользовалась всеми доступными благами, которые нам даёт цивилизация.
При правильном выборе вида канализационной системы и её подведении, она длительное время будет функционировать, не требуя ремонтных работ и особых затрат на её эксплуатацию. Есть надежда, что кто-то воспользуется этими советами, чтобы сделать в своем доме надежную и удобную канализационную систему.
Использование вакуумных клапанов
Альтернативой фановой канализации может стать установка вакуумных клапанов, однако, профессионалы рекомендуют выбирать этот вариант только в том случае, если монтаж фановой трубы технически невозможен или экономически нецелесообразен.
Вентиляционный клапан
Принцип действия
Створка клапана соединена с пружиной, имеющей небольшое сопротивление, а герметичное уплотнение исключает пропуск воздуха, если устройство находится в закрытом состоянии. Если в системе после клапана возникает разрежение (часто его причиной является спуск воды под напором – слив унитаза или дренирование воды из стиральной машины при помощи насоса), клапан автоматически открывается и пропускает воздух из помещения дома в канализационную систему, восстанавливая баланс. При достижении равновесия давлений до и после вакуумного клапана, створка вновь герметично закрывается. Через закрытый вакуумный клапан неприятные запахи не могут попасть в помещение, а в момент открытия створки их проникновению препятствует направленные в противоположную сторону поток воздуха.
При установке оборудования подобного типа следует помнить о некоторых нюансах эксплуатации таких систем.
- Наличие клапанов не может исключить проникновение запахов из канализационной системы в дом, если пересохли сифоны.
- Вакуумные клапаны обычно монтируют на стояках, однако, если такой способ монтажа затруднен по какой-либо причине, можно установить их на любом из горизонтальных участков системы канализации.
Постройка и обслуживание
Проведение вентиляционных каналов осуществляется на завершающем этапе монтажа септика. По поводу того, из чего и как сделать последний, существует множество описаний. Вентиляция септика из бетонных колец (это один из типичных способов построения, отличающийся надежностью и доступностью) станет возможной, с одной стороны, благодаря наличию трубы, отведенной от его второй (последней) камеры (но никак не от первой), а с другой – за счет стояков, предусмотренных в начальной точке канализационной системы, обеспечивающих компенсацию вакуума.
При наличии полей фильтрации дрены также должны оснащаться вентиляционными трубами. Последние смогут дополнительно выполнять роль смотровых окон и мест для осуществления промывки. Диаметр труб в общем случае составляет ~100 мм. Что касается циркуляции воздуха, то она идет по схеме:
- приток через вторую (если их больше – последнюю) камеру;
- прохождение по соединительным трубам и стояку вверх (появление газов сопровождается обильным выделением тепла, а оно способствует именно такому направлению движения потоков);
- выход через стояк, расположенный на некотором возвышении над крышей здания (фановый).
Что может помешать свободному потоку воздуха? Чтобы газы проходили по системе беспрепятственно, необходимо заполнение труб от 1/3 до 2/3 внутреннего диаметра, не больше. Для улучшения тяги, а также предохранения от попадания внутрь осадков, требуется оснастить верхние торцы стояков защитными колпаками.
Схема очистных сооружений
При этом обязательно соблюдение ряда предупредительных мер, касающихся безопасности. Вот они:
- обслуживающих должно быть минимум двое;
- необходимо пользоваться страховочными средствами индивидуальной защиты от падения;
- в местах проведения работ не допускается курить.
Если вы не хотите, чтобы продукты, отправляемые из туалета посредством унитаза и сливного бачка, отравляли вам жизнь, вернувшись уже в газообразной форме, обязательно предусмотрите и обеспечьте оптимальную работу вентиляционной системы для своего септика. Это не только позволит сберечь нервы, избавляя от зловония, а может даже и сохранит жизнь.
Основные вопросы, связанные с аэрационной установкой
Чаще всего у людей, проживающих в частном домовладении, возникают сомнения или вопросы, касаемо создания системы вентилирования в их канализации. Основные темы следующие:
Будет ли вентиляция справляться со своими функциями жарким летом, во время максимального разложения органических отходов?
Да, будет. Это объясняется разницей внешних и внутренних температур между очистным сооружением и окружающей средой, за счет чего происходит постоянный тепло и воздухообмен. Температура воды канализации всегда будут отличаться от атмосферного воздуха. Этот фактор также способствует созданию разницы давления в установке и ее эффективному проветриванию.
Не будет ли стояк, являющийся неизолированной (неутепленной) частью сооружения, перемерзать зимой?
Зимой сточные воды всегда теплее воздуха, поэтому стояк перемерзнуть не может при регулярном использовании очистного сооружения. В некоторых регионах стояк, выходящий на улицу, следует утеплять (изолировать). Для этого применяется труба с большим диаметром. За более подробной информацией лучше обратиться к профессионалам.
Через некоторое время после установки аэрации в комнаты стали проникать посторонние запахи. Почему?
Сифоны, заполненные водой, имеют свойство пересыхать, пропуская неприятный запах. Это происходит, если канализацией долго не пользовались: стояк накапливает разреженный воздух. Путей решения несколько: поменять (увеличить) объем сифонов, установить фановые трубы или аэрационный клапан на стояк. Клапан позволит эффективно проводить атмосферный воздух внутрь и препятствовать разряжению воздуха в трубах.
6054
Что нужно знать при монтаже
Фановая труба
Чтобы обеспечить лучшую герметизацию стыков, вентиляционную трубу нужно выбирать из такого же материала, из которого сделана система канализации. Но в основном в качестве фанового стояка выбирают пластиковую трубу.
Резиновый манжет для перехода с чугуна на пластик Диаметр фановой трубы должен быть такой же, как диаметр самого большого стояка – это важно. Зачастую подходит пластиковая труба Ø 110 мм
Перед тем как сделать вентиляционную систему с использованием фановой трубы, ознакомьтесь с некоторыми правилами:
- Стояк и фановые выводы должны быть соединены в одну систему. В том случае, когда отдельные стояки расположены далеко друг от друга, нужно установить две трубы или больше.
- Чтобы сократить трудоемкость работ и сделать систему качественнее и удобнее, монтаж системы вентиляции при помощи фановой трубы лучше выполнить еще на этапе строительства здания.
- Выводить трубу на чердак нельзя, даже если он не используется – там будут накапливаться запахи. Конец трубы должен выводиться на крышу. Расстояние от конька варьируется от 0,3 м до 3 м, в зависимости от типа кровли. Если она плоская – достаточно 0,35 м, если скатная – 0,5 м и больше.
- Если на крышу уже выведены дымоход или трубы вентиляции, фановая труба должна устанавливаться выше всех. В таком случае исключается проникновение неприятных запахов в помещение.
- Дефлектор можно ставить только в местности с теплым климатом, так как в холодных регионах он будет замерзать, покрываясь льдом.
О вентиляционных клапанах
Чтобы обустроить вентиляцию, понадобится клапан вентиляции канализации, сделанный собственноручно. Достаточно придерживаться следующих шагов, чтобы клапан был работоспособен:
- нужно отыскать пружинку от ручки и подобрать саморез длиной 45 миллиметров;
- далее, вырезается небольшая пластиковая шайба, диаметр которой будет равен 50 мм: внутри посередине просверливается отверстие для беспрепятственного вхождения самореза;
- после, нужно сделать ещё одну, но уже поролоновую шайбу с таким же отверстием, размер которой больше на 10 мм;
шайбы склеиваются между собой; - в концевом тройнике делаются пару отверстий, диаметр которых всего 5 мм, а расстояние друг от друга – около 25 мм: необходимо устранить заусеница, после чего вкрутить саморез в уже проделанное отверстие;
- теперь можно вывернуть и собрать клапан вместе.
Клапаны идеально подходят и для обеспечения вентиляции в доме с несколькими этажами, и для дома с несколькими квартирами. При использовании клапанов стояка канализации можно не бояться проникновения в дом лишних газов и выбросов воды из водяных затворов.
Частному дому необходимо установить фановую трубку с большей высотой, нежели помещение. Лучше всего, чтобы расстояние от фановой трубы до крыши составляло 70–75 мм, однако дистанция между окном и трубой, должна быть минимум 4 метра. Подбирая диаметр, нужно ориентироваться на стояки.
Схема установки фановой трубы
Однако подобная система вентиляции канализации в частном доме идеальна для эксплуатации жителями южных районов, ведь такой диаметр устроит лишь при непостоянном пользовании сантехники.
Если возможности в установке вентиляционного клапана нет, то необходимо воспользоваться воздушным клапаном. Воздух в стояках будет появляться только при внутреннем разряжении, а появление газов наружу не будет возможным. Клапан такого типа для стояков устанавливается над всей сантехникой, дабы не «вобрать» в себя отходы.
Вступление
При возведении частного дома сеть водостоков проводится еще на этапе его проектирования, наряду с другими инженерными коммуникациями. Но и в уже построенном жилище возможна организация комфортного санузла. При наличии или отсутствии возможности подключения к централизованной канализации ход работ и обустройство надлежащих коммуникаций одинаковы, различаться будет только организация отведения стоков.
Канализация – это вертикальный стояк и более тонкие трубы для попадания сточных вод от раковины или унитаза в этот стояк, которые после перетекают в горизонтальные более широкие трубы, а из них – в центральную канализационную сеть или очистные сооружения.
Обустройство системы водостока зависит от:
- Постоянства проживания в доме.
- Количества постоянно проживающих человек.
- Объема расхода воды на 1-го человека на каждый день.
- Уровня подземных вод.
- Размера земельного надела и места под очистные сооружения.
- Почвенной структуры и ее типа.
- Климата региона.
Условно канализация классифицируется на 2 типа:
- Системы накопления – бездонная выгребная яма, герметичная сточная емкость.
- Очистные сооружения – простой однокамерный септик с почвенной очисткой, 2-ух камерный септик с естественной очисткой, 2-ух – 3-ех камерный септик с фильтрующим полем, септик с биофильтром и с постоянной воздухоподачей.
Из чего состоит вентиляционная система септика?
В канализационном колодце из бетонных (или пластиковых) колец нужно устанавливать такие элементы:
- Труба для подачи свежего воздуха. Проводится с улицы непосредственно в камеру захвата стоков. Ее необходимо монтировать для подпитки бактерий-аэробов кислородом, так как без него они попросту погибнут (в отличие от анаэробов, для которых кислород губителен).
- Труба для выведения скоплений газов, образующихся при переработке бытовых отходов бактериями. Это по сути вытяжка, которая обеспечивает отвод метана, сероводорода, различных фосфорных соединений, которые вредны и для самой конструкции, и для людей или животных на участке.
Схема вентиляционной системы септика
Это обязательные конструкционные элементы системы. Дополнительно вытяжной воздуховод может комплектоваться вентилятором, чтобы создавать более стабильную и сильную тягу. По факту такое решение является не обязательным: воздухообмен будет достаточным, если правильно смонтировать естественную систему.
Принцип работы
Схема работы системы достаточно проста, поэтапно ее можно описать так:
- В канализационную систему дома врезается фановый стояк или фановый клапан. Через них в канализационную трубу подсасывается воздух при смыве (воды в ванной, на кухне, от стиральной машины, при сливе унитаза, и так далее). Это необходимо, чтобы не создавать вакуум внутри системы, который будет высасывать гидрозатворы.
- Вместе с бытовыми отходами воздух от сантехнической точки (ванной, душевой кабины, раковины, унитаза) попадает в центральную трубу канализации, которая проходит от дома до септика.
- Через трубу бытовые отходы выводятся в канализационный колодец, где в итоге и оседает большая фракция стоков. Постепенно происходит заполнение камеры кислородом (воздухом).
- Через внутренние каналы (они монтируются выше уровня воды) воздух попадает в следующие резервуары.
- Внутри резервуаров происходит подпитка бактерий стоками и кислородом. Получается, что в каждой камере поочередно воздух загрязняется.
- В последнем по счету резервуаре монтируется вытяжная труба, которая выводится на улицу. Именно через нее загрязненный воздух выходит наружу.
Как обустроить вентсистему, если в доме нет фанового стояка или клапана?
Некоторые дома могут строиться без установки фанового стояка или клапана. Такое допускается, если это, к примеру, небольшая постройка, в которой сантехническими точками не пользуются одновременно (к примеру, одновременно не принимают душ и не включают стиральную машинку). В этом случае в канализационной системе не создается слишком сильного разрежения, и она не будет засасывать гидрозатворы.
Но в этом случае внутрь септика не будет и поступать воздух, поэтому нужно будет организовывать его приток другим способом. Для этого нужно в отрезок канализационной трубы, пролегающий по улице от дома до септика, врезать вертикальный отвод вверх. Его нужно выводить над поверхностью земли, на высоту минимум в 50 см. В этом случае идущие под давлением стоки будут подсасывать через нее воздух с улицы.
Главные правила проектирования и монтажа вентсистемы
Организуя такую систему, следует соблюдать следующие правила:
- Трубопровод для канализации следует ставить таких размеров, чтобы в диаметре он был на 30% больше, чем предполагаемый объем стоков. В том числе это требуется для защиты от появления вакуумной пробки при смыве, а также для улучшения притока воздушных масс.
- Для нормального притока воздуха конец фанового стояка необходимо выводить через крышу здания. При этом стояк должен быть прямым, иначе возможно сопротивление воздуху и нарушение его циркуляции. В принципе вывод фановой трубы в атмосферу не обязателен: ее можно вывести и на чердак. Как вариант, вместо нее можно установить и фановый клапан, который не нужно будет никуда выводить: подсасывать воздух он будет прямо из санузла, в котором установлен.
- Для защиты канала от различного сора, насекомых и грызунов необходимо смонтировать сетку и поставить защитный зонтик.
- Проход воздушных масс из одной бетонной емкости в другие осуществляется через трубы между ними. Поэтому эти трубы должны иметь достаточно большой диаметр, чтобы не забиваться.
- Самые распространенные в малоэтажном строительстве диаметры для труб (используемых для вентиляции): 50, 110 и 125 мм.
