Принцип работы и устройство электродного котла отопления

Особенности выбора

После принятия решения о покупке электрического котла, нужно разобраться с видами и техническими параметрами, которые отличают различные модели.

Технические характеристики отопительных электрических котлов ЭВП Stanless

Виды котлов

Электрические котлы бывают:

  1. ТЭНовые.
  2. Индукционные.
  3. Электродные.

ТЭновые котлы – самые распространенные. Работают так же, как чайник. Передача тепла в комнату происходит за счёт перегона по трубам воды, прогретой ТЭНами котла. В разных моделях котлов может быть от 1 до 3 ТЭНов. Мощность, указанная для электрокотла – это суммарная мощность всех его ТЭНов. Воду в трубах гоняет циркуляционный насос.

На рынках, модели уже давно — работа отлажена, конструкция продумана.

ТЭновый котел отопления — схема

Индукционный котёл. У него есть трубка из диэлектрика, обмотанная проводом внутри которой расположен сердечник замкнутый сам на себя (сделанный из любого металла, к которому может прилипнуть магнит). Ток, проходя по катушке, создаёт электромагнитное поле и заставляет двигаться молекулы в сердечнике, разогревая его.

Индукционный котёл — очень надёжный прибор. Единственное, что может в нём поломаться – это электронный блок управления. Цена индукционных котлов выше, чем у других. Но заверения продавцов о новаторских технологиях и большой экономичности – основаны ни на чём и противоречат законам физики. Индукционные принципы были открыты М.Фарадеем почти 2 века назад и давно с успехом применялись в промышленности.

Индцукционный электрический котел

Электродные котлы греют за счёт того, что сквозь воду проходит ток. Проблема в том, что использовать можно только воду, которая может называться «питьевой» по ГОСТу.

Электроды в таких котлах со временем растворяются и требуют замены.

ТЭновые котлы не стоит подключать к проточной подаче воды – на ТЭНах образуется накипь, бороться с которой труднее, чем в чайнике. Поэтому лучше в системе использовать один и тот же теплоноситель. Присмотритесь так же к моделям, в которых есть фильтры.

Мощность

От габаритов помещения, которое предстоит отапливать, будет зависеть мощность агрегата.

Немаловажную роль будет играть качество утепления и теплопроводность стройматериалов, использованных при постройке дома.

Приблизительный расчёт для надёжно утеплённого дома с высотой потолков около 3 метров:

На 10м2 площади требуется 1 кВт электроэнергии.

Если дом расположен в районах с суровыми зимами, к получившимся показателям мощности, нужно добавить 10%.

Выбирайте агрегаты, в которых мощность можно регулировать с учётом погоды (термостат может быть встроен, а может подключаться отдельно). Тогда теоретические затраты на электричество на деле окажутся гораздо ниже.

Напряжение и кабель

В обоих случаях требуется подключаться через отдельный автомат на счётчике, который защитит сеть.

Прежде чем покупать мощные котлы оцените реальные возможности ваших электросетей.

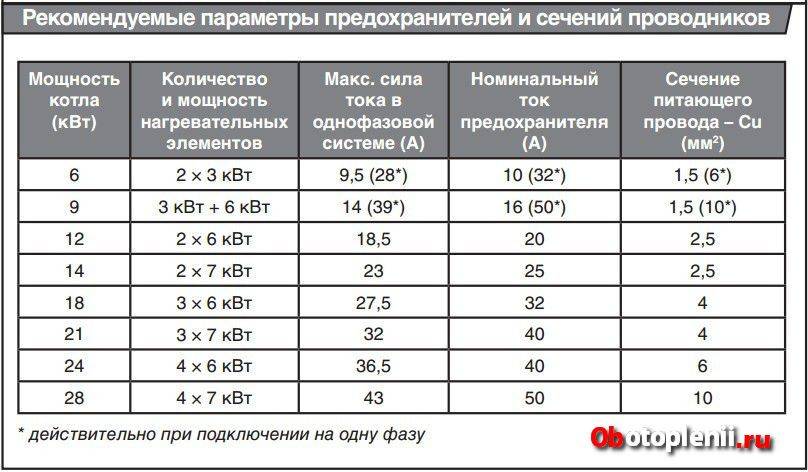

Сечение кабеля должно быть тем больше, чем выше на него нагрузка и чем больше приборов одновременно будет работать в доме.

Например, медный провод 4мм2 при напряжении 220 v сможет питать котёл 8 кВт, а при напряжении 380 v– мощностью 19кВт. Медный провод сечением 6 мм2 при напряжении 220 v потянет 10 кВт мощности, а при напряжении 380 v — 26 кВт.

Производитель

Самые доступные, при этом хорошо себя показавшие в работе котлы, отечественных фирм – РусНит, Невский, Эван.

Дороже всех обойдутся немецкие агрегаты (Bosch). Они напичканы автоматикой и славятся надёжностью.

Котел отопления настенный Эван

Другие популярные производители:

  • Eleko, Elbeva, Protherm (Словакия) — адаптированы под Российский климат;
  • Dacon (Чехия) – около 30 котлов мощностью от 4 до 60кВт;
  • Kospel (Польша).

Комплектация котла

Приобретая котёл, обратите внимание на сопутствующие приборы. Либо узнайте у продавца о возможности подключения этих приборов

Какие-то из них обязательны (например, циркуляционный насос для ТЭНовых котлов). Другие же устанавливаются по желанию, для удобства.

Обязательно должны быть:

  • Циркуляционный насос;
  • расширительный бак;
  • программатор.

Дополнительно на некоторых моделях могут быть:

  • Фильтры от накипи;
  • термостат;
  • терморегулятор;
  • световые индикаторы режимов работы;
  • дистанционное управление;
  • каскадное включение ТЭНов;
  • стабилизатор напряжения;
  • лопастное реле потока;
  • всевозможные датчики и контроллеры.

Стараясь как можно больше удешевить прибор, некоторые фирмы заменяют металлические детали пластиковыми, которые могут плавиться под действием высоких температур.

ТЭНовые устройства

ТЭН расшифровывается как тепловой электрический нагреватель. Любой ТЭН — трубка в форме буквы U из нержавеющей стали или меди, внутри которой проложена спираль из нихрома или вольфрама, а теплоизолятором служит керамика или кварцевый песок. Одноконтактные ТЭНы обладают прямой трубкой, а роль второго контакта выполняет сам корпус.

Фото 1. ТЭНовый напольный электрокотел, окрашен в синий цвет, выполнен из нержавеющей стали.

Электрический ток, проходя через вольфрамовую нить, нагревает её до очень высокой температуры. Это тепло поглощает кварцевый песок и отдаёт его теплоносителю. Принцип действия аналогичен электрическому чайнику.

Важно! Поверхность ТЭНов нагревается до очень высокой температуры, поэтому они обязательно должны быть покрыты водой для охлаждения. Нагревательные элементы размещают внутри котла с жидкостью

Количество ТЭНов определяет мощность котельной установки

Нагревательные элементы размещают внутри котла с жидкостью. Количество ТЭНов определяет мощность котельной установки.

Нагрев воды происходит интенсивно, поэтому циркуляционные насосы используют в больших отопительных контурах.

Для компактной системы хватает конвекционного теплообмена.

За регулировку температуры отвечает термостат, датчик температуры и давления, блок управления электрокотлом. От завоздушивания системы теплоснабжения предохраняет расширительный бак.

Преимущества

  • Очень простое подключение и обслуживание;
  • низкая стоимость электрокотлов и ТЭНов (от 500 рублей за штуку);
  • быстрый нагрев жидкости.

Недостатки

Недостатков у стержневых нагревательных элементов значительно больше:

  • низкий КПД из-за неэффективного способа преобразования энергии;
  • образование накипи на ТЭНах и попадание её в отопительный контур;
  • минимум автоматики в дешёвых моделях требует ручного управления;
  • вольфрамовая нить со временем перегорает, что приводит к замене нагревательного элемента;
  • есть вероятность повреждения оболочки ТЭНа и поражения электрическим током;
  • высокие пусковые токи и нагрузка на электрические сети во время работы;
  • большие габариты электрокотла.

Мощность отдельных нагревательных элементов не превышает 5–6 кВт. Этого достаточно для отопления дачного дома или использования в качестве аварийной системы обогрева.

Накипь существенно снижает эффективность нагрева, поэтому борьбе с ней и умягчению воды необходимо уделить пристальное внимание. Способы снижения жёсткости воды для использования в системах отопления:

Способы снижения жёсткости воды для использования в системах отопления:

  • Химический метод с добавлением сульфата натрия или кальцинированной соды. Раствору дают отстояться и сливают чистую воду с осадка. После фильтрования и кипячения жидкость готова к использованию.
  • Сбор дождевой воды с последующей фильтрацией.
  • Использование талой жидкости.
  • Купить дистиллированную воду в магазине.

Электродные котлы: принцип работы, плюсы и минусы, советы по установке

Проводя отопление в частный дом, или модернизируя существующую систему, хозяева сталкиваются с проблемой выбора котла. Широкий ассортиментный ряд порождает много вопросов и сомнений. Если с приборами, работающими на водном тэне ещё как то понятно, то электродный принцип отопления мало кому знаком.

Котлы электродного типа относятся к электрическому виду отопления. Трудами инженеров малоэффективные тэны были заменены блоками электродов, выполняющими роль нагревательных элементов.

Области применения

— жилые помещения;

— промышленные здания;

— для системы тёплый пол;

— для создания тепловой завесы;

— в двухконтурных системах допустимо использование горячего водоснабжения.

Принцип работы электродного котла

Принцип распространения теплоносителя зависит от типа системы ионных котлов:

• в закрытых предусматривается установка циркуляционного насоса для принудительного движения теплоносителя и расширительного бачка для первоначального этапа нагрева;

• в открытых системах движение теплоносителя осуществляется естественным образом.

Нагрев теплоносителя происходит за счёт движения ионов между электродами. Процесс хаотично движущихся положительных и отрицательных частиц сопровождается выделением тепловой энергии, которая используется для подогрева воды или антифризовой жидкости в системе.

Электроды выполняют функцию производителя электрического поля переменного действия.

Плюсы электродного котла

• высокая мощность (однофазные и трёхфазные от 2 кВт до 50 кВт);

• небольшие габариты;

• быстрый нагрев;

• не имеет в конструкции дымоход;

• высокий коэффициент полезного действия (95-97%);

• регулирует давление в системе;

• безопасная эксплуатация;

• возможность подключения автоматики;

• устойчивость к перепадам в напряжении;

• допустимо использование нескольких котлов в одном помещении;

• экологический вид отопления.

Минусы котла

• применяется только переменный ток;

• образование накипи на электродах;

• обязательные работы по заземлению во время установки;

контроль температуры теплоносителя (свыше 75° идёт перерасход электричества).

Требования к установке и эксплуатации котла

Для эффективной и безопасной работы оборудования привлекается специалист, выполняющий монтаж и настройку котла. Установленный согласно требованиям прибор прослужит длительное время без поломок. А грамотный мастер ознакомит с правилами эксплуатации.

• Температурный диапазон, обеспечивающий работоспособность котла, колеблется от 10 до 40 градусов.

• Влажность воздуха в помещении не должна превышать 75%.

• Место установки оборудования должно иметь отдельное помещение с достаточным пространством для элементарного обслуживания. Там же размещается автоматика и приборы контроля.

• Наличие заземления является неотъемлемой частью монтажа.

• При покупке котла нужно убедиться в полной его комплектации.

• Установка прибора осуществляется низко по отношению к радиаторам для регулировки давления.

• Место соединения котла с системой дополняется креплением его к стене.

• В период эксплуатации электродное оборудование подлежит техническому контролю и обслуживанию.

Как выбрать электродный котел

• соответствие мощности котла и площади отапливаемого помещения;

• комплектация отопительного прибора;

• экономичность эксплуатации;

• репутация производителя;

• возможность подключения других приборов;

• использование сотовой связи для дистанционного управления;

• особенности подключения.

Советы

• Если установка предусмотрена в двухэтажном доме, следует использовать два котла для каждой группы радиаторов.

• Для эффективного отопления и рационального расхода электричества рекомендуется оснащать систему циркуляционным насосом, термостатами на батареи и температурными датчиками.

• Логично монтировать электродный котёл в систему под него. Другие схемы подключений и разводок придётся переделывать.

• Рекомендуется для увеличения эффективности обернуть все трубы изоляционным материалом.

• Использование антифриза в качестве теплоносителя подразумевает регулярный контроль точек соединения в связи с его повышенной текучестью.

• Установка электродного котла подразумевает только вертикальное положение.

Как работают индукционные электрокотлы?

Принцип действия устройства основан на явлении электромагнитной индукции. Магнитное поле, образуемое катушкой, вызывает вихревой ток в металлическом сердечнике, что приводит к его нагреву.

В составе такого электрокотла присутствует:

  • катушка;
  • теплообменник вокруг сердечника;
  • патрубки входа и выхода теплоносителя;
  • блок управления;
  • тиристорные пускатели, регулирующие мощность;
  • защитный кожух с теплоизоляционным слоем.

Теплоноситель поступает через клапан в змеевик, который расположен вплотную к сердечнику, где и происходит нагрев жидкости. КПД при этом достигает 99%, а максимальная мощность отдельных устройств превышает 50 кВт.

Плюсы индукционного нагрева

  • Высокая эффективность работы;
  • надёжность и долговечность индукционного котла;
  • небольшие габариты;
  • применение в качестве теплоносителя любой жидкости (антифриз, масло);
  • безопасность использования при минимальном обслуживании устройства.

Недостатки

  • Высокая цена;
  • сложность подключения электрики и трубной обвязки.

Справка! Производители котлов рекомендуют применять специальную обессоленную воду или антифризы с добавками, которые предотвращают появления накипи.

Конструкция ТЭН котла отопления

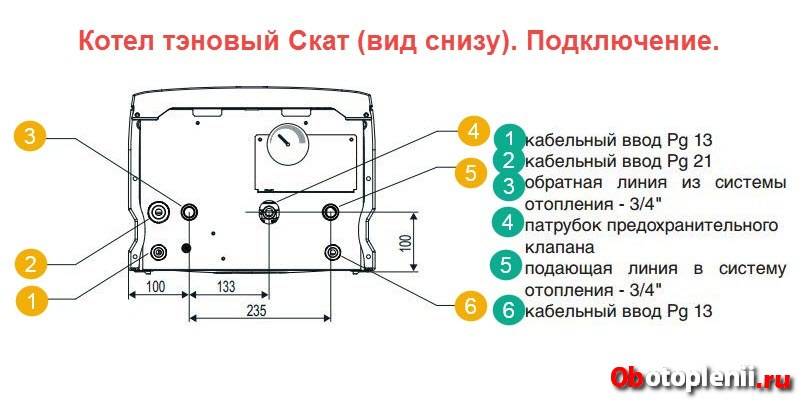

Посмотрим на конструкцию ТЭН котла на примере котла Proterm «Скат», мощности 6, 9, 12,14,18, 21, 24,28 КВт. Это модель настенного электрического котла с эквитермическим регулированием.

Вода (теплоноситель) поступает из системы отопления (стрелка А), проходя через гидрогруппу (3), поступает бак котла. В нём она нагревается за счет трех установленных ТЭНов. Нагреваясь, вода поднимается вверх бака и поступает в обратную (подающую линию В) системы отопления.

Очень простая и понятная схема. Нет никаких сложных горелок, форсунок, теплообменников, всё просто как в самоваре. Эквитермическое регулирование температуры предполагает подключение к группе управления котлом наружного температурного датчика температуры.

Данный котел может работать с системой теплый полов при подключении аварийного термостата для регулировки температуры котловой воды. В гидрогруппу котла входит циркуляционный двухскоростной насос, обеспечивающий циркуляцию теплоносителя.

Котел имеет массу защит:

  • От замерзания теплоносителя;
  • От замерзания бойлера косвенного нагрева;
  • Защита насоса от заклинивания;
  • Предохранительный клапан на 3 бара.

Подключение электрокотла делается отдельной группой электропроводки с отдельным автоматом защиты от электрощита. Сечение проводов и номинал автоматов защиты смотрим в таблице (фото).

Преимущества ионного котла

Как установить ионный котел

Чаще всего для отопления частного дома используется газовый либо твердотопливный котёл. Если ни один из вариантов не походит, выбирайте ионные котлы отопления. Технические характеристики данного вида котлов вас приятно удивят, ведь это устройство работает благодаря специальному методу подогрева воды в отопительной системе.

Технические характеристики ионного котла

Во время работы ионы воды двигаются в хаосе между анодом и катодом, размещённым внутри котла. Ток, образующийся между ними, помогает ускорить ионы и таким образом подогревает теплоноситель. Катоды и аноды производятся из специального прочного материала, который не подвергается ржавчине.

Корпус делается герметичным во избежание прорыва при неправильном соединении системы. Комплектация отопительного прибора состоит из отопительного элемента, защищающего котёл реле и специального термостата, который позволяет регулировать температуру.

Ионный котёл позволяет установить нескольких замкнутых отопительных систем в одном помещении. Данный нагревательный прибор отличается компактностью и может монтироваться в любом более подходящем для этого месте. КПД у такого котла составляет почти 100 процентов.

Установка катода и анода в системе, позволяют свести потери энергии к нулю. На 20 квадратных метров в час уходит около одного киловатта. Вода в системе при работе котла нагревается значительно быстрее в сравнении с другими видами котлов. Невысокая инертность запуска позволяет прогревать теплоноситель в радиаторах до необходимой отметки за небольшой промежуток времени. К тому же котёл имеет повышенную защиту от скачков электроэнергии. При отсутствии теплоносителя в отопительной системе котёл не выходит из строя.

Монтаж ионного котла отопления

Перед покупкой котла нужно высчитать обогреваемую площадь в помещении. Например, можно взять площадь 48 квадратных метров с потолками 2,6 метров и с качественной теплоизоляцией.

Площадь, то есть 48 умножается на высоту от пола до потолка, то есть на 2,6. Из этого делается расчёт, что для прогрева одного метра составит 0,025 киловатт. Для обогрева всего помещения хватит котла с мощностью в 3 киловатта.

  1. Для перекрытия теплоносителя на случай выхода из строя системы либо замены теплоносителя монтируется шаровой вентиль.
  2. Для равномерного прогона и распределения воды по батареям монтируется циркулирующий насос.
  3. Фильтр очищает поступающий теплоноситель в котёл от накипи и ржавчины.
  4. На обратной трубе в нижней части монтируется сливной кран для удаления воды из системы.
  5. Расширительный бак требуется для забора образующейся лишней воды при её нагреве в системе.
  6. Автоматический модуль для включения котла запускает котёл с заданными параметрами.
  7. Устанавливается после этого воздухозаборник.

Для работы ионного котла в правильном режиме, вода должна иметь определённую плотность. При замене любого котла на ионный, сперва нужно слить с системы старую воду и залить новую. К тому же в неё добавляется ингибитор. Вода для отопительной системы берётся дистиллированная.

Для подсоединения котла с отопительной системой применяются трубы из стали без обработки оцинковки. После 120 сантиметров от котла трубопровод может вестись из другого материала.

Ионный котёл позволяет быстро и качественно прогревать помещение, поэтому читайте внимательно технические характеристики. Ионный котел вы сможете установить своими руками, если правильно проведете расчеты и будете следовать пошаговым инструкциям.

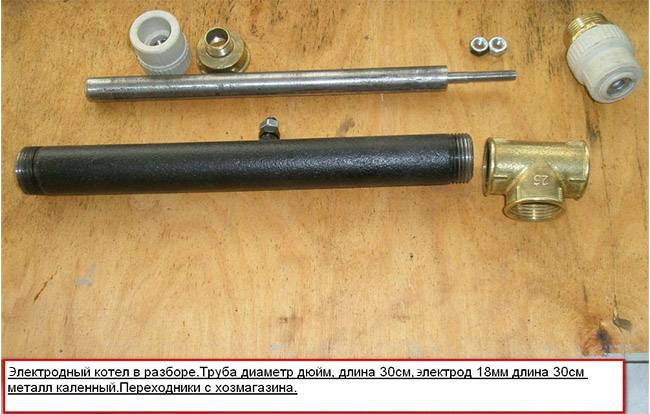

Как сделать своими руками?

Инструкция по монтажу электродного котла своими руками достаточно проста и включает в себя детали, исключающие возможность поломки, отсюда и длительность в эксплуатации. Самодельное устройство будет значительно ниже в цене, чем его заводские аналоги и, по отзывам пользователей, ничем не хуже справляться со своей основной задачей.

Схема действий по сборке электродного котла состоит из следующих этапов:

1. Создание чертежей будущей системы с указанием всех деталей, а также количества контуров. В электродном оборудовании допускаются как двухконтурные, так и одноконтурные вариации.

2. Установка и надежное заземление котла согласно произведенному на свет чертежу. Сборка включает в себя минимальные сварочные работы и широкий простор для модификации с помощью подручных средств. Обязательным условием является изоляция электрода от внутренних стенок устройства. Не стоит также собирать оборудование из разных материалов для предупреждения образования «гальванической пары» и последующего роста накипи. Корпус готового изделия допускается покрыть термостойкой эмалью.

3. Подвод и настройка циркуляции воды в силу повышения ее температуры.

4. Подбор и применение подходящих материалов и радиаторов, положительно взаимодействующих с теплоносителем. Хорошо, если приборы состоят из биметаллов или первичного алюминия – наиболее безвредные, с меньшим количеством примесей, не оказывающие негативного влияния на электрокотел.

5. По необходимости установка автоматического оборудования для управления системой.

При сборке особое внимание стоит уделить герметичности сварных швов. Для тестирования нужно провести очистку от шлаков, натереть мыльной пеной, набрать в аппарат воды и в рабочем состоянии нагнетать избыточное давление при помощи компрессора

При некачественном соединении на линии сварки будут появляться пузырьки.

Особенности эксплуатации

Инструкция по подключению электродного котла достаточно строго определяет правила безопасности, обязательные для исполнения. В противном случае существует риск поражения электрическим током, вывода из строя всей установки. Поэтому заводские устройства рекомендуется монтировать под руководством профессионалов.

Схемы подсоединения электродного котла разнятся для проточного нагрева воды или же для отопительной конструкции. Существует несколько способов подключения электродов в действующую систему:

  • наравне с другими отопительными котлами;
  • однофазно;
  • для трехфазного котла;
  • подключение блоков регулировки и автоматического контроля.

Основной нюанс подсоединения заключается в следующем: выход у электродного котла и труба стояка должны быть одного и того же диаметра, без каких-либо сужающих переходников. Так же, как и в случае без принудительной циркуляции, но дополнительно строго соблюдаются углы наклона водопровода в 5-8°. Самодельные котлы, как правило, имеют ориентировочную мощность не выше 4 кВт, что соответствует силе тока в цепи в 18 А. Для настройки оборудования используют бытовой амперметр. Систему подключают к питанию для предварительного прогрева воды. Параллельно готовится рабочий раствор соды пропорцией 1:10.

Контролируя показания амперметра, в теплоноситель постепенно вводится содовый раствор шприцем или через расширительный бак. Манипуляции прекращаются, когда значение прибора окажется на уровне 16-17 А. В противном случае, при превышении допустимой концентрации может произойти выброс пара с разрывом трубопровода.

Допустимый расход теплоносителя – 8 л на 1 кВт мощности. При несоблюдении этого параметра значительно возрастает потребление электроэнергии. Для увеличения КПД системы отопления рекомендуется проводить подготовку жидкости либо покупать специальный состав у производителя. Иногда вполне пригодна дистиллированная вода или с добавлением обычной поваренной соли. Дело в том, что электроды подвержены наслоению накипи при использовании обычной жесткой воды из-под крана. Отсюда существует риск снижения номинальной мощности.

Потребность в дополнительной установке блока управления объясняется повышением эффективности работы прибора, особенно в случае, когда нужно объединить сразу несколько устройств в одну цепь. Необходимо помнить, что при нагревании воды электродами, происходит химическая реакция с выделением некоторого количества газа в процессе. Поэтому периодически следует спускать воздух, чтобы избежать завоздушивания системы с ее последующей поломкой. Для этого в верхней точке электродного оборудования монтируется клапан-воздушник и манометр.

Дата: 17 мая 2016

Сравнительные характеристики

Результаты работы рассматриваемых типов котлов отопления сильно разнятся. Особенно наглядно это видно на представленной в таблице. Данные указаны для котлов с автоматической регулировкой температуры теплоносителя, которые установлены в помещениях, имеющих высоту 2,5 метра и обогреваемых до температуры 20̊ С.

Ионный котелКотел с ТЭНами

Мощность

(кВт)

Кол-во.

фаз

Обогреваемая

площадь (м. кв.)

Потребление

энергии (кВт/ч.)

Мощность

(кВт)

Кол-во.

фаз

Обогреваемая

площадь (м. кв.)

Потребление

энергии (кВт/ч.)

 3 1 500.5-0.7 3130 1.1-1.4
 5 1 800.9-1.2  5 150 1.6-2.1
 9 3 1201.8-2.3  9 3903.0-3.9
 25 3 3504.5-5.5  25 3 2408.5-10.1

Исходя из данных таблицы, можно сделать вывод, что при одинаковой мощности площадь обогрева при использовании ионного котла отопления больше, а расход электроэнергии значительно меньше, чем при использовании ТЭНового.

Сравнивая оба способа обогрева, нельзя не вспомнить о сроке службы котлов. Производители указывают, что ТЭН может прослужить от 3-х до 5-ти лет, случается, что эти цифры могут оказаться гораздо меньше, что связано с независящими от потребителя причинами. Большое влияние оказывает чистота и качество воды, заливаемой в систему отопления , материал самих ТЭНов и корпуса котла, а также интенсивность использования. Образующаяся на ТЭНах накипь не позволяет им нормально охладиться, что и приводит к их сгоранию.

Электродные котлы лишены данного недостатка, так как полярность катодов в них постоянно меняется. Ионы меняют свое направление с частотой сетевого напряжения (50 колебаний в секунду). Даже накипь, образующаяся от неочищенной воды, не станет причиной поломки, она может лишь снизить мощность котла.

Механизм работы водонагревательной системы

Для дальнейшего понимания статьи необходимо понять устройство и механизм работы ионного электродного котла. Принцип функционирования весьма прост для понимания – теплоноситель (вода обязана содержать необходимое количество соли, если процент соли превышает норму, то продукт разбавляют дистиллированной водой) следует в сосуд, в котором и установлен электрод. Если у кого-то возник вопрос, после прочтения слова «электрод», то мы поясним: электрод – это металлический стержень, который закрепляется к любой стороне сосуда. К электроду подключается фаза, а к лицевой стороне механизма нулевой проводник.

Если подключить водонагревательную систему к сети двести двадцать Вольт с частотой пятьдесят Гц, то устройство активизирует хаотичный процесс передвижения от анода к катоду. Данный процесс помогает достичь главной цели – нагрев воды. Многие мастера привыкли именовать подобные устройства не электродными, а ионными – это связано с особенностями работы котла отопления. Если принцип работы ионных котлов весьма прост для понимания, то КПД системы показывает весьма высокие показатели – 96-99 процентов.

Электродный котел способствует тому, что можно экономить до сорока процентов электроэнергии по сравнению с дымоходными котлами. Принцип работы позволяет не использовать дымоходные трубы, так как ионный котел не выдает продукты сгорания.

Преимущества и недостатки электродных котлов отопления

Мы будем сравнивать электродные модели лишь с другими электрическими водонагревателями

Во внимание не будут браться газовые котлы, которые, конечно, намного дешевле обходятся в эксплуатации, но требуют получения разрешительных документов на их использование, наличие проекта, газа и другие особые условия

Итак, ионные котлы могут выгодно выделяются среди своих аналогов следующим:

Электродные котлы являются самыми малогабаритными отопительными элементами. Что совершенно не сказывается на их работоспособности.

  • они компактные, имеют простую конструкцию, поэтому хорошо подходят для применения на дачах или частных домах;
  • устройствам нестрашны перепады напряжения, так как последнее влияет лишь на мощность котла, но никак на его работу;
  • ионные водонагреватели быстро нагреваются и остывают, поэтому с ними удобно применять любые автоматизированные системы контроля температуры в помещении;
  • они безопасны, так как даже при отсутствии воды устройство не испортится, не вызовет пожар или замыкание, оно просто не будет работать (не будет замкнутой цепи);
  • они обладают отличным КПД, достигающим 98%.

Недостатки электродных водонагревателей:

  • знания в электротехнике нужны не только для того, чтобы соорудить котел, но и рассчитать параметры жидкости, ее электропроводности и количества примесей;
  • для работы устройства не подойдет обычная вода, например, из любой системы отопления, так как в такой жидкости много свободных ионов;
  • нельзя допускать попадание воздуха внутрь котла, так как это ускорит процесс коррозии металла, тем самым уменьшит срок службы водонагревателя;
  • нужно следить за температурой воды в котле, так как если она превысит отметку в 75 градусов, то это существенно увеличит затраты электроэнергии;
  • при установке прибора нужно его заземлять, в особенности это касается самодельных устройств;
  • мощность водонагревателя напрямую зависит от теплоносителя; качественная и правильно сделанная жидкость способна увеличить мощность прибора и наоборот;
  • они работают только от переменного тока.

Вы сможете использовать свой электродный котел в качестве проточного водонагревателя, просто подключив его к водопроводной системе.

Кроме этого стоит упомянуть несколько особенностей ионного нагревателя воды:

  • его можно использовать в качестве обычного проточного водонагревателя, а не только как котел;
  • легкость сборки и монтажа, простота ремонта положительно сказываются на его популярности;
  • очень дешевый, даже если покупать заводской вариант, а не делать его самостоятельно;
  • бесшумный, никак не воздействует на окружающую среду или человека, не выделяет токсинов или вредных веществ, поэтому его можно установить в любом месте.

Насколько бы ни был хорош ионный котел, все равно он не является достойной заменой газовым аналогам. Если есть возможность установить газовое оборудование, конечно, выбирайте последнее.

Принцип работы самодельного электродного котла

Жидкость, налитая в «стакан», в нашем случае это вода, начинает через время кипеть. Пар, который постепенно образуется, начнет подниматься по трубе и отдавать тепло, превращаясь в воду. Вода же будет стекать вниз по наклоненной трубе и медленно оказываться в «стакане». Потом цикл будет начинаться снова.

Высокий уровень экономичности такого отопления при больших объемах обогрева позволяет делать их небольшого размера, что является еще одним преимуществом.

Если нужно обогреть большой объем помещений, то можно создать несколько электродных котлов в различном порядке для получения нужных характеристик на выходе. Дополнительный плюс в том, что такие котлы можно монтировать и устанавливать без получения на это специального разрешения.

Получение оборудования высокой экономичности в процессе производства тепла — это только одна из целей обогрева помещений в зимнее время года. Другая сторона проблемы — это небольшой расход тепла на получение комфортного микроклимата в помещениях разного типа и назначения

Важно также позаботиться о теплоизоляции дома или квартиры, и о соблюдении энергосберегающих технологий конструкций при строительстве дома в целом

ЭЛЕКТРОДНЫЕ КОТЛЫ ОТОПЛЕНИЯ

Электродные котлы наиболее компактные из всего семейства систем электрического водяного отопления. Они надежны, по причине простой конструкции. Принцип их работы отличается от всех остальных классических электронагревателей. Нагрев теплоносителя реализуется при помощи двух электродов, через которые протекает переменный ток.

В качестве теплоносителя применяется электролит, отвечающий ряду требований. Теплоноситель должен иметь определенную плотность (количество солей) от которой зависит содержание ионов, последовательное сопротивление электролита. Сам раствор солей должен быть чистым — свободным от механических примесей.

Производители рекомендуют использовать «фирменные» жидкости со строго определенными характеристиками. Иногда пользователи покупают концентрат, который разводят до необходимой консистенции. Электродные электрокотлы бывают как одно так и трехфазными, их мощность не превышает 16 кВт.

Достоинства электродных технологий:

Компактность — внешний диаметр корпуса не намного превосходит диаметр основной магистральной трубы теплосистемы дома.

  1. Доступная стоимость — наиболее дешевые из всех электрокотлов.
  2. Имеют простую конструкцию и высокую надежность.
  3. В случае утечки теплоносителя и критического снижения его уровня электродный котел сохраняет работоспособность.
  4. При применении электролита с неоптимальными эксплуатационными значениями на электродах появляется накипь. Она ведет к небольшому снижению мощности, но не приводит к выходу из строя.
  5. Система отопления имеет низкую инертность. Это позволяет обогревать помещение более интенсивно, эффективно выполнять регулирование в автоматическом режиме.
  6. Оборудование имеет высокую устойчивость к изменениям напряжения в сети электроснабжения. Падение напряжения на величину критическую для других типов котлов приводит к незначительному снижению мощности.

Недостатки электродных котлов:

Этот тип электрических отопителей невозможно подключить через устройство защитного отключения (УЗО) так как в результате эксплуатации возникают значительные токи утечки. Поэтому вероятность поражения электричеством более высокая, чем у ТЭНовых и индукционных котлов.

Необходимо контролировать уровень сопротивления жидкости. По этой же причине невозможно применять антифризы. Цена специального электролита или его концентрата высока.

В результате эксплуатации происходит износ электродов, изменяются характеристики теплоносителя. Это требует периодической замены расходных материалов, примерно, один раз на три четыре сезона. В процессе электролиза образуется небольшое количество газов, которые выходят через автоматический воздухоотводчик.

Некоторые из этих газов токсичны, поэтому в месте установки нагревателя необходимо организовать тщательную вентиляцию.

Потребление электроэнергии такого котла зависит от электропроводности жидкости. При повышении температуры увеличивается электропроводность, поэтому температура теплоносителя должна составлять 55°С-65°С. При ее превышении расход электроэнергии многократно возрастет. Это оборудование трудно контролировать по параметрам нагрева. Управление производится путем регулировки потребляемого тока.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
