Электронное управление котлом
Электронное управление представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.
Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.
Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.
Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.
Произвести подключение блока управления поможет видео.
После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи. опубликовано econet.ru
Присоединяйтесь к нам в Facebook , , Одноклассниках
Основные варианты современных электрокотлов
Существует не один вариант конструкции котла для электрического отопления. Самым простым является встроенный ТЭН
Необходимо обратить внимание на трубу, куда монтируется ТЭН. Она обязательно должна быть категории съемной, что касается диаметра, то лучше, если он будет больше, чем иные подобные элементы
Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя
Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности
Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя. Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности.
Важно! По этой причине рекомендуется избежать всех ненужных расходов, но всеми возможными методами добиться использования всей системы в целом. Можно просто выполнить небольшой по размеру стоящий отдельно котел
Оборудование такого плана можно произвести из специальной, выполненной из стали трубы
Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии
Оборудование такого плана можно произвести из специальной, выполненной из стали трубы. Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии.
Для эффективного обогрева относительно небольшого по площади дома из двух-трех комнат, достаточно взять элемент трубы, диаметр которой равен 220 мм, а показатели длины должны составлять всего половину метра.
С двух сторон труба должна быть герметично заварена специальными крышками из стали. При этом в верхнем элементе необходимо сделать специальное отверстие, которое будет предназначено для присоединения отводной трубы. По данной трубе будет осуществляться передвижение горячей воды к установленным радиаторам. В нижнем элементе построенного котла, с одной из его сторон проделывается точно такое же отверстие, потом туда будет присоединяться труба, но уже с прохладной водой.
Для подобной конструкции можно задействовать ТЭН, с параметрами мощности в 1 Квт. Он осуществляет обогрев от стандартной сети в 220 Вольт. Что касается самого ТЭНа, то его можно быстро инсталлировать в расположенную снизу крышку нового котла или с одной их боковых сторон. Главное чтобы это была сторона, находящаяся на другой стороне патрубка, в нее обычно поступает уже холодная вода.
Важно! Электрокотел такого плана в состоянии работать круглосуточно. Если произвести установку в его конструкции дополнительного автоматического оборудования, можно будет вполне спокойно поддерживать требуемый температурный режим
Кстати, он обычно выставляется посредством специального регулятора
Кстати, он обычно выставляется посредством специального регулятора.
Установка регулятора обязательна, так как именно он в состоянии эффективно защитить оборудование от перегрева. Кроме того, монтированная автоматика предоставляет оптимальную возможность экономить материальные средства на общем количестве потребляемой энергии.
Сборка индукционного котла
Для изготовления индукционного котла понадобятся:
- отрезок пластиковой трубы с толстыми стенками;
- медная проволока диаметром 7 мм;
- сварочный инвертор мощностью 15 А.
К пластиковой трубе крепят два патрубка, предварительно проделав соответствующие отверстия. Ее внутреннее пространство полностью заполняют обрезками проволоки длиной 40-50 мм.
Затем создается индукционная катушка: проволоку аккуратно обвивают вокруг трубы, общее число витков – около 90. Катушку подключают к инвертору. Полученный самодельный котел отопления монтируют непосредственно в трубопровод, вырезав участок трубы.
Контроль горелки
Достаточно распространенными датчиками контроля пламени горелки стали приборы LAE 10, LFE10. Что касается первого прибора, то он применяется в системах, где используется жидкое топливо. Второй датчик более универсален и может применяться не только с жидким топливом, но и с газообразным.
Чаще всего оба эти устройства применяются в таких системах, как двойная система контроля горелок. Может успешно применяться в системах жидкотопливных воздуходувных газовых горелок.
Отличительной особенностью данных устройств стало то, что можно устанавливать их в любом положении, а также крепить непосредственно к самой горелке, на пульте управления или же на распределительном щите
При монтаже этих устройств очень важно правильно уложить электрические кабели, чтобы сигнал доходил до приемника без потерь или же искажений. Чтобы этого достичь, нужно укладывать кабели от этой системы отдельно от других электрических линий. Также нужно использовать отдельный кабель для этих датчиков контроля
Также нужно использовать отдельный кабель для этих датчиков контроля.
Во время использования любого теплового оборудования, работающего на природном горючем, всегда нужно крепко помнить о высоком риске воспламенения или даже взрыва этого природного горючего вещества.
Такая беда может произойти в ситуациях, при которых может потухнуть огонь или факела по какой-либо причине. Если газовая смесь будет продолжать поступать во внутреннее пространство агрегата или внешнее пространство вокруг него, будет достаточно одной искры открытого огня для того, чтобы произошел пожар или даже взрыв.
Самой частой причиной подобных случаев является отрыв пламени с последующим затуханием. Это происходит при его смещении от выхода в направлении потока газовой смеси. В итоге топка заполняется газом, что приводит к хлопку или взрыву. Причина отрыва – превышение скорости потока смеси над скоростью распространения огня.
Собираем электрокотел своими руками
Если вы собираетесь сделать электрокотел своими руками, чертежи и принципы работы вы найдете в нашем обзоре. Перед сборкой следует удостовериться в наличии необходимых инструментов и оборудования. Для начала разберемся в принципах работы электродных котлов – ничего сложного в них нет, технология простая и проверенная.
Принцип работы ТЭНового котла довольно прост, ТЭН нагревает воду которая соприкасается с ним напрямую.
В классических электрических котлах нагрев теплоносителя осуществляется с помощью ТЭНов с терморегулятором или без. Нагревательные элементы обладают некоторой медлительностью – от включения до выхода на рабочий режим проходит много времени. К тому же, они небезопасны, так как по их вине нередко происходят пожары. В стандартных котлах ТЭНы располагаются внутри трубы небольшого диаметра, по которой проходит теплоноситель – он разогревается и нагревает отопительную систему.
Также в конструкции ТЭНовых котлов присутствуют температурные датчики, определяющие степень нагрева теплоносителя – по ним выполняется регулировки. Возможен и другой способ контроля, по воздушному температурному датчику. Подсоединяются оба вида датчиков к внешним системам автоматики, отвечающим за пуск и остановку оборудования.
Описание принципа работы
Принцип работы электродных котлов другой:
Электродные котлы нагревают воду за счет ионов, образовавшихся в воде в результате подачи на электроды переменного тока.
- Вместо ТЭНов в трубе располагаются один или три электрода (для однофазных или трехфазных котлов);
- При подаче электроэнергии в трубе начинается ионный обмен;
- Теплоноситель разогревается и передает тепло в трубы и радиаторы.
Многим из читателей знаком армейский кипятильник, состоящий из двух лезвий для бритья и двух проводов. Он быстро согревает воду, после чего она используется для заварки чая и прочих пищевых нужд. Но этот кипятильник потребляет огромное количество электроэнергии – его эксплуатация часто приводит к срабатыванию УЗО в щитке. Аналогичный принцип используется в электродных котлах.
Для того чтобы электродный котел работал более эффективно, в теплоноситель добавляют соль, соду или специальные присадки. Они увеличивают электропроводность воды и улучшают прогрев системы.
Сборка электродного котла

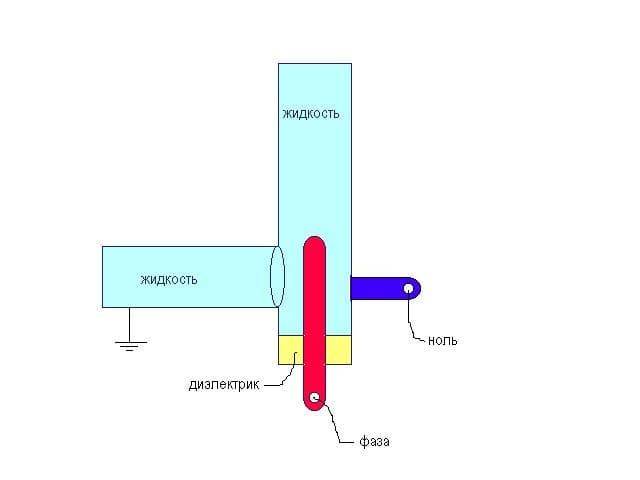

Схема простого электродного котла для систем отопления.
Теперь мы попробуем собрать электрокотел для отопления дома своими руками. При указанных размерах используемой трубы мы получим устройство, мощность которого составит около 4-5 кВт – этого хватит для обогрева помещений площадью до 40-50 кв. м. Берем трубу и приступаем к ее осмотру – она должна быть целой, без трещин и следов ржавчины. При наличии ржавчины ее следует удалить мелкой наждачной бумагой.
Привариваем к трубе два болта – к ним будут подключаться ноль и заземление. Таким образом, корпус трубы станет у нас наружным электродом. Далее ввариваем входные и выходные патрубки – они послужат для подключения к отопительной системе. Входной патрубок располагается снизу, а выходной патрубок выводим сверху. Верхнюю крышку можно приварить, а можно выполнить в трубе внутреннюю резьбу и сделать крышку съемной.
Съемная верхняя крышка обеспечит удобство проведения технического обслуживания котла – вполне вероятно, что в будущем его придется прочищать от накопившихся солей и шлаков. Если неохота связываться со съемными крышками, то вы можете их приварить.
При сборке электродного котла будьте внимательны, не допустите соприкосновения электродов между собой.
Самое сложное – сделать нижнюю крышку и вставить в нее электрод. Мы рекомендуем делать крышку съемной, чтобы электрод можно было легко вытащить и поменять. Внутренний электрод не должен соприкасаться с внутренними стенами и самой крышкой. Для создания изоляции следует воспользоваться готовыми изоляторами из стеклотекстолита или фторопласта. Процедура может показаться трудоемкой, но если у сборщика есть «прямые руки», то он справится с данной задачей.
Обе крышки, верхнюю и нижнюю, следует герметизировать резиновыми прокладками. Длина внутреннего электрода должна быть такой, чтобы он не касался противоположной стенки (она же верхняя крышка).
Выбираем тип твердотопливного котла
Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.
Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:
- уголь;
- торфяные брикеты;
- пеллеты;
- дрова;
- опилки и другие горючие отходы производства.
Виды твёрдого топлива для котлов отопления на фото
С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.
Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:
Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.
Пиролизные
Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.
Пеллетные
Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.
Длительного горения
Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.
Принцип работы электродного котла
Как видно на рисунке, при изменении полярности тока меняется и направление движения ионов солей в воде. В этом случае в качестве контактов используется электрод и корпус устройства.
Принцип действия такого устройства основывается на процессе электролиза, то есть роль нагревательного элемента играет сама вода. Однако есть одно условие: чтобы вода начала проводить через себя ток, обязательно наличие солей. Чем больше примесей в жидкости, тем лучше она будет проводить ток. Заряженные частички примесей или ионы под действием электричества начинают двигаться от контакта к контакту (электроды). Так как ток в обычной электрической сети переменный, а его частота составляет 50 Гц, то ионы меняют свое направление от электрода к электроду 50 раз за секунду.
Домашняя сеть имеет постоянное напряжение в 220 В, отсюда, исходя из закона Ома, при снижении сопротивления сила тока увеличивается. Но вода все же не является хорошим проводником в отличие от таких металлов, как алюминий или медь, поэтому из-за повышения силы тока она начинает нагреваться. Благодаря этому КПД электродных котлов приближено к отметке в 100%.
ВАЖНО! Мощность водонагревателя напрямую зависит от количества примесей в воде. Чем больше солей, тем мощнее котел.
Эта простая схема наглядно показывает простоту устройства электродного котла
Эта простая схема наглядно показывает простоту устройства электродного котла.
Как правило, стандартный котел имеет форму цилиндра. Внутри последнего устанавливается электрод тоже цилиндрической формы. При этом первый контакт в устройстве – это электрод, а второй – сам корпус. Исходя из этого, появляется необходимость в заземлении водонагревателя, так как ток может пробивать на его корпус.
Если вы решили купить электродный котел отопления, проблема заземления отпадает. Большинство заводских моделей имеют корпус, покрытый полиамидом. Последний играет роль изолятора
Также обращайте внимание на размер водонагревателя. Обычно это небольшой цилиндр высотой до 600 мм и диаметром до 300-400 мм. Такие котлы могут развивать мощность до 6 кВт, чего вполне достаточно для обеспечения среднестатистического дома или квартиры
Такие котлы могут развивать мощность до 6 кВт, чего вполне достаточно для обеспечения среднестатистического дома или квартиры.
Плюсы и минусы самодельного отопительного оборудования
При самостоятельном изготовлении электрического котла можно выделить основные плюсы готового оборудования:
- Минимум денежных затрат.
- Легкая сборка и эксплуатация.
- Можно подобрать индивидуальные характеристики, оптимальные для конкретного помещения.
Однако такая установка не лишена минусов:
- Высокий уровень пожароопасности.
- Низкий уровень энергоэффективности.
- Требуются навыки электрика и токаря для производства качественного отопительного оборудования.
Подводя итог, следую отметить, что самостоятельное производство электрических котлов целесообразно в том случае, когда вы острого нуждаетесь в средстве для обогрева комнаты, а денег на покупку современного оборудования у вас недостаточно. Оптимальным вариантом может стать приобретение отечественного котла, который обладает хорошим качеством и не высокой ценой.
Вот такой электрический прибор мы соорудили! Нечего сложного в нем нет! Все запчасти можно купить как на рынке, так и в сантехническом магазине! Мощность можно как увеличить, так и уменшить! Все зависит от квадратуры помищений! Просто поменять тэны!
Олег Чертов
Хорошая идея, а нельзя ли подробнее описать детали — от чего ТЭН Какой диаметр трубы нужен получается термостата нет — замерено тепло по времени и дальше работает таймерок на вкл/выкл.
koo7ya
Хочу собрать такой котел для временного обогрева, подскажите какие ТЭНы вы использовали и какого диаметра труба в котле!
2 Устройство и принцип работы
Для того чтобы разобраться с устройством и принципом работы ионных котлов, придётся немного вспомнить физику и химию. В частности, такой процесс, как электролиз. Классический пример — когда в солёную воду помещают два контакта, катод и анод, на которые подаётся постоянный электрический ток. Но ионы соли имеют собственный заряд, отчего притягиваются к одному из электродов.
В электродных котлах происходит практически то же самое. Разница заключается лишь в том, что ток на электроды подаётся не постоянный, а переменный, с обычной для сети частотой 50 Гц. Это значит, что в течение одной секунды ионы соли, растворённой в теплоносителе, будут менять свою траекторию пятьдесят раз, притягиваясь то к одному электроду, то к другому. В результате жидкость, которой заполнена система, будет сильно греться.
Согласно закону Ома, при постоянном напряжении с уменьшением сопротивления сила тока будет возрастать. Но вода не является столь же хорошим проводником, как металлы, поэтому повышая силу тока, легко повысить и температуру нагрева воды. Это позволяет понять, что от количества соли в воде зависит не только сила тока, но и мощность самого устройства.
Простой котел длительного горения чертеж
На рис. 1 представлен чертеж простого котла с нижним расположением топки. Для изготовления прямоугольного корпуса и теплообменника используется листовая низкоуглеродистая сталь. Теплообменник устроен по типу «водяной рубашки». Коэффициент теплоотдачи (КПД) увеличен за счет конструкции выступов внутри котла, отражающих пламя и нагревающийся газ.
Рис. 1 Котел с «водяной рубашкой»
На рис. 2 представлен комбинированный теплообменник типа «водяной рубашки» (2), образующейся вокруг камеры сгорания плюс щелевой регистр (3) из стального листа. Продукты горения выходят через дымовой патрубок (1). Твердое топливо (5) сгорает в нижней части камеры. Под ней находится регулятор подачи воздуха (8).
Рис. 2 Котел с щелевым регистром
Котел с верхним горением
Чертеж камеры представлен на рис.3. Котел в форме цилиндра выполняется из разных по диаметру труб. Воздух подается через движущуюся трубу, которая выдвигается вверх для освобождения топливника, когда необходимо загрузить топливо. При сжигании оно начинает уменьшаться в объеме и вместе с ним труба также опускается плавно вниз под тяжестью своего веса. Равномерная подача топлива достигается с помощью диска, приваренного к основанию трубы.
Теплообменник выполнен по типу «водяной рубашки», обволакивающей камеру сгорания. Прогрев воздуха происходит в верхней части котла.
Рис. 3. Котел с верхним горением
Принцип работы и схема установки
Электродный котёл
Прежде чем изучать чертежи и приступать к сборке аппарата, необходимо ознакомиться с его принципом действия. Он основан на ускорении движения ионов в теплоносителе (подсоленной воде) под воздействием электрического тока. Применение физики позволяет экономить до 40% электроэнергии, что существенно снижает расходы для обогрева жилища.
Мы рекомендуем использовать при изготовлении отопительной установки предельно простую схему. Теплоноситель поступает в емкость с установленным в ней электродом. В качестве прикрепленного к одной из сторон емкости электрода лучше использовать металлический стержень определенного диаметра. К электроду подключается фазовый провод, а к внешней поверхности корпуса – нулевой. Подключение котла сделанного самостоятельно к электрической сети с напряжением 220 В и частотой 50 Гц приводит к хаотичному перемещению молекул жидкости между катодом и анодов, что в свою очередь, это приводит к нагреву воды. Добавление соли в воду позволяет уменьшить сопротивление проводника, что снижает величину скачка напряжения при включении установки. По этой же причине, мы рекомендуем использовать автономное электропитание, если вы делаете электродный котел для отопления своими руками.
Датчик, индикатор горения, пламени, огня, факела. Поджиг, запал, искровой воспламенитель. Схема.
Индикатор наличия пламени, совмещенный с запалом на одном электроде (10+)
Датчик пламени и искровой запал на одном электроде
| 1 | 2 |
Оглавление :: ПоискТехника безопасности :: Помощь
Для газовой горелки мне понадобилась система искрового воспламенения и индикатор наличия огня. Причем очень хотелось, чтобы для работы обоих устройств использовался один и тот же электрод, помещенный в пламя.
При разработке схемы возникли следующие трудности. Во-первых, газ горит без серьезного свечения. Так что применять фоторезистор не удается. Остановился на использовании эффекта односторонней проводимости плазмы (факел горелки — и есть самая настоящая плазма). Для определения наличия этого эффекта, а соответственно, наличия пламени, необходимо поместить в огонь электрод. Электрод нужен и для искрового разряда запала. Есть соблазн использовать один и тот же электрод. Но, во-вторых, прямой подход с переключением одного электрода от искрового трансформатора к датчику не работает, так как найти переключатель, способный выдержать несколько десятков киловольт в режиме запала, не пробить их на датчик, мне не удалось.
Так что пришлось пойти несколько окольным путем. Датчик огня подключаю последовательно с катушкой зажигания. Во время запала датчик замыкаю накоротко. После переключения в режим контроля замыкающие контакты размыкаются. Напряжение для контроля пламени на электрод подается через катушку зажигания. Однако, при ее не очень высокой индуктивности, она не мешает прохождению электрического тока частотой 50 Гц от сети.
Вашему вниманию подборка материалов:
Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам
Электрокотел ЭОУ 12 кВт
Описание
В комплект котла входит
1.Котел
2. Пульт управления
3. Инструкция по эксплуатации
Терморегулятор для управления температурой нагрева приобретается отдельно (Имеется в наличии на сайте)
Технические характеристики электрокотла
«ЭОУ «
| № | Показатели | Единицы измерения | ЭОУ 12 кВт |
| 1 | Максимальный объем отапливаемого помещения | м³ | 540 |
| 2 | Количество элементов нагрева | шт | 3 |
| 3 | Напряжение | В | 380 |
| 4 | Максимальный ток | А | 20 |
| 5 | Объем теплоносителя в отопительной системе | л | до 110 |
| 6 | Коэффициент полезного действия (КПД) | % | до 98 |
| 7 | Температура нагрева жидкости (рекомендуемая) | С | до 60 |
| 8 | Размер | мм | 405х140 |
| 9 | Масса | кг | 6 |
| 10 | Диаметр входных/выходных отверстий | Дюйм | 1 |
| 11 | Средний расход | кВт*ч | 6* |
| 12 | Рекомендуемый диаметр труб системы отопления | мм | не более 32 |
| 13 | Рекомендуемое сечение кабеля питания | мм2 | не менее 4 |
| 14 | Теплоноситель (антифриз) в системе отопления | КОТЕРМ ЭКО |
* — данный показатель может отличаться от приведенного в таблице. Зависит от теплоизоляции помещения.
Перед подключением котла необходимо внимательно прочитать инструкцию!
Монтаж электрокотла ЭОУ в систему отопления
РУКОВОДСТВО ДЛЯ ОЗНАКОМИТЕЛЬНЫХ ЦЕЛЕЙ (Не является публичной офертой)
Перед подключением электрического котла в систему отопления дома необходимо внимательно прочитать инструкцию!
Перед началом монтажа электрического котла необходимо промыть систему отопления чистой водопроводной водой для удаления возможного монтажного мусора.
Установка
Котел должен быть установлен вертикально,в месте не доступном для детей. Над котлом должно оставаться свободное место, для проведения профилактических работ.
Схема подключения электрического котла «ЭОУ» в систему радиаторного отопления дома.
Рекомендуем данную схему как наиболее эффективную и энергосберегающую
1 – Котел 2 – Пульт управления + терморегулятор 3 – Насос циркуляционный 4 – Расширительный бак + группа безопасности 5 – Запорная арматура 6 – Радиатор 7 – Сливной кран 8 -Труба 20 мм (наружный диаметр) 9 — Труба 25 мм (наружный диаметр)
ВАЖНО! Для управления электрическим котлом, необходимо в настройках Терморегулятора установить работу только по датчику температуры теплоносителя. Датчик воздуха отключить!
Запрещается!
Запрещается!
Устанавливать краны, запорную или регулирующую арматуру на участке от выхода из электрокотла до расширительного бака (без дополнительно установленного клапана сброса давления, группы безопасности). Фильтр грубой очистки на систему, ставить не нужно, т.к. в случае его загрязнения снижается циркуляция теплоносителя, что приведет к перегреву теплоносителя.
Не рекомендуется:
Установка котла в систему с радиаторными батареями большого объёма (типа советских чугунных) общей емкостью системы более 110 литров и алюминиевых радиаторов (со временем выделяют оксид алюминия который негативно влияет на стабильную работу котла).
Рекомендуем:
Использовать обычные биметаллические радиаторы, трубы пластиковые армированные стекловолокном, диаметром соответствующим схеме подключения, заливать в систему только штатный антифриз Котерм Эко.
Подключение к электропитанию:
Для подключения электрокотла от ввода электропитания, требуется кабель сечением, не менее 4 мм2подключенный через отдельный вводной автомат номиналом 30А (использование УЗО недопустимо). Проверьте правильность маркировки питающих кабелей и соблюдайте ее при подключении котла . Обязательно должно быть выполнено защитное заземление с сопротивлением не более 4 Ом из медного провода сечением 4-6 мм2. Котел должен быть подключен, соблюдая все правила ПУЭ и пожарной безопасности.
Включение котла и выбор режима работы
1. Включите автоматический включатель на пульте управления котлом
2. Установите необходимую температуру на терморегуляторе. После достижения заданной температуры котел отключится автоматически и включится когда температура в системе опустится на 4 градуса ниже установленного на терморегуляторе значения.
Потребление электроэнергии напрямую зависит от заданного значения температуры, чем больше заданная температура тем больше потребление. На свой заявленный номинал мощности котел выйдет при достижении температуры в 50 градусов Цельсия по теплоносителю.
К примеру: Котел 12 кВт достигнет мощности потребления в 12 кВт при достижении температуры теплоносителя в системе в 50-55 градусов Цельсия. Потребление электроэнергии при заданных 30 градусах нагрева на терморегуляторе будет приблизительно 6 кВт.
