Гравитационная система отопления, её принцип работы, преимущества и недостатки

Основные схемы для систем отопления домов

Система отопления частного дома

Притом, что системы отопления различаются по виду используемого источника энергии, они имеют всего лишь две основные схемы. Определиться с выбором схемы отопления помогут правильные замеры дома и прилегающей территории. Размер строения – главный показатель, определяющий выбор схемы. Рассмотрим эти схемы:

  • Схема, использующая самотёк теплоносителя;
  • Схема, работающая с принудительной циркуляцией теплоносителя.

В чём же принципиальные различия этих схем — постараемся разобраться. Сразу следует заметить, что обе схемы отопления могут иметь однотрубное и двухтрубное исполнение. Относительно самотёчных систем можно сказать, что они имеют целый ряд недостатков, а поэтому используются они, гораздо реже, чем системы отопления, имеющие принудительную циркуляцию. Вот эти недостатки:

  • Большая стоимость системы. Учитывая тот факт, что линия подачи находится далеко от линии возврата остывшей воды, и всё происходит под действием силы тяжести теплоносителя, необходимо устройство трубопровода, имеющего достаточную протяжённость.
  • Сложность монтажа, связанная с необходимостью строгого соблюдения величин угла уклона для обеспечения естественного тока теплоносителя в обоих направлениях.
  • Не эстетичный внешний вид системы, связанный с тем, что не всегда можно использовать современные материалы, так как температура воды в системе может достигать достаточно высоких температур, вплоть до температуры кипения.
  • Сложность регулирования температуры отдельных отопительных приборов.
  • Низкий КПД за счёт больших потерь, возникающих из-за большой протяжённости системы.
  • Большой объём используемого теплоносителя.

Среди преимуществ самотёчной схемы отопления можно отметить два факта. Во-первых, такая система может работать без электроснабжения, хотя редко сейчас найдёшь район, где всё ещё нет света. Во-вторых, система обладает высокой инерционностью, то есть, тепло распространяется равномерно и внешние факторы мало воздействуют на состояние теплоносителя.

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры. Справка! Чаще выбирают металлопластиковые трубы

Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего. При экономии на оборудовании приходится переплачивать за трубы и комплектующие

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

  • Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
  • Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Схемы разводки радиаторов отопления

Если открытая гравитационная система отопления устанавливается на один этаж, то основной контур проходит по всему периметру дома с единственным разрывом на месте установки насоса. Используются трубы стальные или полипропиленовые без армирования (в открытой системе не бывает избыточного давления и температура воды не выше точки кипения) с внутренним диаметром не ниже 32 мм.

Радиаторы отопления врезаются параллельно контуру с нижним или диагональным подключением, обязательно с запорной арматурой для возможности замены батарей или ремонта, а кроме того, балансировки изделий.

При нижнем подключении радиаторов в верхние пробки, необходимо вставить вентиль для стравливания воздуха.

Нижнее подключение радиаторов

Правильная и рациональная разводка системы гравитационного отопления на два этажа выглядит примерно так: разгонный коллектор вертикально вверх тянется через оба этажа на чердак к расширительному баку. От него с постоянным углом наклона по течению теплоносителя ведут трубы диаметром от 40 мм.

Гравитационная схема отопления двухэтажного дома

Нижний контур проходит по всему периметру здания и находится в подвале, если в нем температура не опускается ниже нуля градусов или в качестве теплоносителя используется антифриз для оборудования, либо на уровне пола нижнего этажа, что не так эстетично, но вполне допустимо. Радиаторы при этом врезаются в стояки, и в каждом стояке хотя бы на одном из них устанавливается для балансировки дроссель.

Балансировка (изменение сечения трубы для большей или меньшей подачи теплоносителя к отопительному прибору) обеспечивает более равномерный нагрев отопительных приборов. С эстетической точки зрения, хорошо было бы и верхний контур вынести за пределы жилых помещений на чердак, избегнув сомнительного украшения комнат в виде толстой трубы, идущей вниз с уклоном. Но при этом даже при самой качественной теплоизоляции некоторое количество тепла будет расходоваться бесцельно.

Устанавливая гравитационную систему отопления в двухэтажном доме нужно помнить, что:

  1. В системе из нескольких контуров, подключенных параллельно к нагревательному котлу, и разной длины, короткий контур будет перетягивать на себя большее количество теплоносителя из-за большей скорости его движения, и тепло будет распространяться неравномерно;
  2. Нельзя обойтись в двухтрубной классической схеме без балансировки с помощью дросселей или вентилей, иначе вода будет проходить только через ближние радиаторы отопления.

При том, что монтаж гравитационной системы отопления в частном доме можно выполнить своими руками, расчетную часть (проект) лучше поручить специалистам. От правильного и равномерного распределения давления теплоносителя зависит его теплоотдача во всех помещениях дома. Количество и диаметр труб, наличие и правильные места установки запорной арматуры, количество отопительных приборов – все это определяется и рассчитывается в ходе проектирования такой системы отопления.

Разводка

Инструкция по разводке радиаторов определяется прежде всего количеством этажей в доме.

Один этаж

При разводке на один этаж автор настоятельно рекомендует не изобретать велосипед и использовать проверенную временем ленинградку. В правильной реализации она представляет собой кольцо, проложенное по периметру дома, с врезанными параллельно этому кольцу отопительными приборами.

Каждый радиатор подключается снизу вниз или диагонально. Подводки снабжаются двумя вентилями или вентилем на подаче и дросселем на обратке. Запорная арматура позволит отключить батареи для ремонта, не останавливая всего контура, или дросселировать часть отопительных приборов для выравнивания температур.

Ленинградка с нижним подключением радиаторов.

Два этажа

А вот в случае двух этажей оптимальна двухтрубная схема с опять-таки увеличенными диаметрами розливов и стоячным подключением радиаторов. Фактически, мы создаем типичную схему верхнего розлива: после разгонного коллектора теплоноситель вытесняется в трубу подачи и оттуда самотеком возвращается в розлив обратки через радиаторы.

Схема для двух этажей.

Если ваш котел смонтирован в подвале, вполне логичным будет вынести в него и нижний розлив.

Разумеется, при соблюдении одного из двух условий:

Подвал утеплен и имеет круглогодичную положительную температуру.
Ваша система отопления — с тосолом или любым другим антифризом.

Антифризы для отопительных систем.

Первое знакомство

Вы никогда не задумывались, что заставляет воду течь через батареи отопления?

В многоквартирном доме все понятно: там циркуляцию создает перепад давлений между подающим и обратным трубопроводами теплотрассы. Ясно, что если в одной трубе давление больше, а в другой меньше  — в замыкающем их друг с другом контуре вода придет в движение.

В частных домах отопительные системы часто бывают автономными, использующими электричество или тепло сгорания различных видов топлива. В этом случае теплоноситель приводится в движение, как правило, циркуляционным насосом отопления — крыльчаткой с маломощным (до 100 ватт) электромотором.

Но ведь электрические насосы появились намного позже водяного отопления. Как без них обходились раньше? Наверняка этот опыт можно использовать и сейчас…

Когда-то котлы не комплектовались насосами. Отопление, однако же, работало.

Использовалась естественная циркуляция нагретой воды. Тепловое расширение порождает так называемую конвекцию: любая субстанция при нагреве уменьшает свою плотность и вытесняется окружающими ее более плотными массами вверх. В случае, если речь идет о замкнутом объеме — в верхнюю его точку.

Если создать контур соответствующей формы, конвекцию можно использовать для постоянного движения в нем теплоносителя по кругу.

Система с естественной циркуляцией представляют собой, упрощенно говоря, два сообщающихся сосуда, соединенных трубками (контуром отопления) в кольцо. Первый сосуд — котел, второй — отопительный прибор.

В котле вода, нагревшись, устремляется вверх. Природа не терпит пустоты, и ее место занимает более холодная (и плотная) вода из радиатора. Горячий же теплоноситель попадает в радиатор и там остывает, постепенно опускаясь в его нижнюю часть и далее — на повторный цикл в котел.

Несколько мер позволят ускорить циркуляцию в замкнутой системе:

Котел опускается как можно ниже относительно отопительных приборов. Если это возможно — он выносится в подвал.

От высоты H на схеме линейно зависит скорость циркуляции в контуре.

  • Разгонный коллектор, как правило, заканчивается под потолком или даже на чердаке. Там монтируется расширительный бак  для отопления.
  • Постоянный уклон от расширительного бачка к котлу тоже будет способствовать циркуляции. Остывающая вода на всем пути через отопительные приборы будет двигаться по вектору гравитации.

Кроме того, при проектировании такой системы отопления своими руками нужно понимать одну вещь. На скорость циркуляции влияют два взаимодействующих фактора: перепад в контуре и его гидравлическое сопротивление.

От чего зависит последний параметр?

  • От диаметра розлива. Чем он больше — тем проще воде течь по трубе.
  • От количества поворотов и изгибов контура. Чем их больше — тем больше сопротивление контура потоку. Именно поэтому контур стараются делать максимально близким к прямой линии (насколько это позволяет форма здания, конечно).
  • От количества и типов запорной арматуры. Каждый вентиль, задвижка, обратный клапан оказывают сопротивление потоку воды.

В открытом состоянии шаровый вентиль имеет такой же просвет, как ведущая к нему труба.  Гидравлическое сопротивление потоку воды минимально.

Типично гравитационные системы делаются открытыми, с негерметичным расширительным баком. Он не только вмещает избыток теплоносителя при нагреве: в него же вытесняются пузыри воздуха при заполнении сброшенной системы. При падении уровня воды она просто доливается в бак.

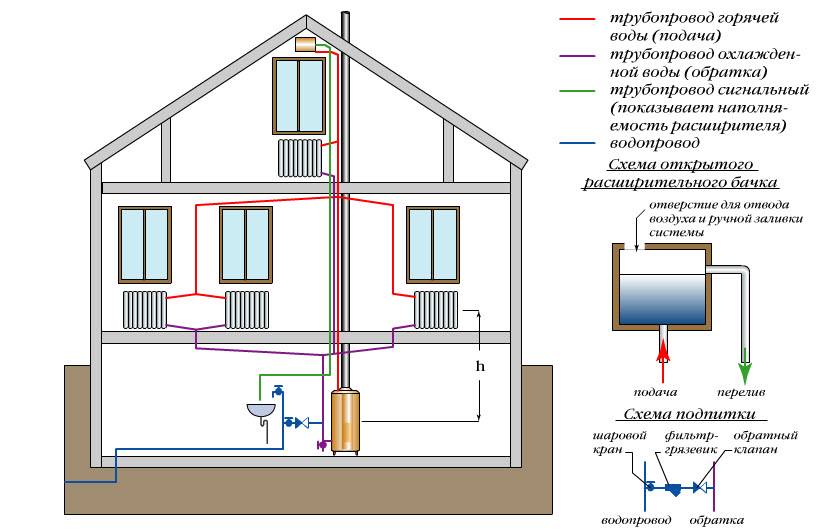

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Как же действует открытая система отопления?

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

  1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
  2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
  3. Расширительный бачок из стали;
  4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

  • «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
  • «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Закрытая система отопления

Особенности обустройства открытой системы отопления:

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;
В качестве теплоносителя выберите воду, а не антифриз;
Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы.

Особенности гравитационной системы отопления

В основе принципа работы лежит свойство воды расширяться при повышении температуры. Создание разницы давления в замкнутом контуре труб и является основой циркуляции жидкости. Благодаря этому эффекту гравитационная закрытая система отопления получила другое название – самотечная.

Конструктивно она должна состоять из следующих элементов:

  • Котел. Прибор, предназначенный для передачи энергии сгорающего топлива (дрова, уголь, газ и т.д.) теплоносителю (воде, антифризу). В гравитационной закрытой системе отопления это происходит с помощью теплообменника, расположенного максимально близко в котле к камере сгорания;
  • Трубопроводы. Необходимы для транспортировки нагретой жидкости от теплообменника к приборам обогрева;
  • Радиаторы. Являются основным источником тепла в помещении. Их большая площадь обеспечивает максимальный теплообмен между нагретой водой и воздухом в комнате;
  • Устройства контроля и безопасности. К ним относятся расширительный бак, гравитационный клапан для отопления, вентили и дроссели.

Во время нагрева воды в теплообменнике происходит ее расширение, что создает избыточное давление. В свою очередь, холодный теплоноситель из обратной трубы имеет более высокую плотность и начинает вытеснять жидкость с высокой температурой. В результате этого происходит циркуляция.

Одним из главных элементов системы является разгонный коллектор – вертикальный патрубок, соединенный с котлом

Если изготавливается гравитационная система отопления своими руками, ему нужно уделить особое внимание – начиная от материала изготовления труб, и заканчивая их диаметром

Гравитационная система отопления двухэтажного дома должна быть рассчитана таким образом, чтобы теплоноситель смог максимально равномерно распределяться по нескольким контурам.

Достоинства и недостатки гравитационных систем

Основным преимуществом данной отопительной системы является ее надежность и долговечность. При нормальных эксплуатационных условиях такая система без ремонтов может функционировать в течение нескольких десятилетий. Работает гравитационная система отопления, основываясь на законах физики, без применения дорогостоящего энергозависимого оборудования. (См. также: Жидкость для систем отопления)

Однако данные системы обладают существенными недостатками.

— Гравитационное отопление имеет малый радиус действия. По горизонтальной плоскости – менее 30 метров.

— Медленный разогрев отопительного оборудования из-за слабого давления и значительной теплоемкости воды.

— Вероятность замерзания теплоносителя в расширительном бачке, если он размпещен в необогреваемом помещении. (См. также: Специфика водяной отопительной системы)

Принципиальная схема гравитационной системы

Такая отопительная система включает в себя котел, два трубопровода – подающий и обратный, отопительных приборов и расширительного бачка.

Вода нагревается в теплогенераторе и поступает по прямому трубопроводу к нагревательным приборам. Отдав часть тепла, теплоноситель по обратному трубопроводу возвращается к источнику тепловой энергии.

Все горизонтальные трубы при монтаже располагают с заранее рассчитанным уклоном. Таким образом, горячая легкая вода выдавливается по главному стояку вверх, откуда по горизонтальным веткам распределяется по отопительным приборам. От них самотеком охлажденная вода возвращается к котлу. Там она вытесняет нагретую воду, нагревается сама, и цикл повторяется. (См. также: Твердотопливные котлы)

Уклоны помогают избавиться от воздушных пузырьков. Воздух легче воды, поэтому он беспрепятственно попадает в расширительный бак, удаляясь из системы.

Подъем воды по стояку происходит благодаря нагреву теплоносителя, его расширению и возникновению гравитационного давления. Движение жидкости по замкнутому контуру осуществляется благодаря разности плотностей жидкостей с различными температурами нагрева. Гравитационное давление служит для движения жидкости и преодоления сопротивлений в трубах. Чем выше сопротивление, тем большее гравитационное давление требуется на их преодоление. Для снижения трения увеличивают диаметр труб, что приводит к росту затрат. Циркуляционный напор находится в зависимости от разницы температур нагретой и охлажденной жидкостей и от разности между высотами до центра котла и отопительного прибора. Чем выше прибор – тем легче циркуляция теплоносителя.

Однотрубная отопительная гравитационная система

Подобная отопительная система может быть смонтирована только с верхней разводкой подающего трубопровода. Обратных стояков в такой системе нет. (См. также: Система отопления с принудительной циркуляцией)

Такие системы могут быть смонтированы по двум схемам: проточной и с замыкающими участками.

При проточной схеме подающего стояка нет, а расположенные друг над другом радиаторы при этом соединяются последовательно. Горячий теплоноситель сверху вниз проходит через все радиаторы. В нижние приборы поступает совершенно охлажденная жидкость, что приводит к хорошему нагреву радиаторов на верхних этажах и совершенно холодным батареям на нижних.

В систему с замыкающими радиаторами включены байпасы. Это позволяет часть воды из стояка подавать в нижние радиаторы, минуя верхние. В данной системе в верхние и нижние радиаторы поступает вода практически с одинаковой температурой.

Использование циркуляционного насоса в гравитационном отоплении

В разговоре с одним монтажником я услышал, что насос, установленный на байпасе главного стояка, не может создать эффект циркуляции, так как установка запорной арматуры на главном стояке между котлом и расширительным баком запрещена. Поэтому можно поставить насос на байпасе обратной линии, а между врезками насоса установить шаровой кран. Такое решение не очень удобно, так как каждый раз перед включением насоса надо не забыть перекрыть кран, а после выключения насоса – открыть. При этом установка обратного клапана невозможна из-за его значительного гидравлического сопротивления. Чтобы выйти из этого положения, мастера пытаются переделать обратный клапан в нормально открытый.

Такие «модернизированные» клапаны создадут в системе звуковые эффекты из-за постоянного «хлюпанья» с периодом, пропорциональным скорости теплоносителя. Могу предложить другое решение. На главном стояке между врезками байпаса устанавливается поплавковый обратный клапан для гравитационных систем. Поплавок клапана в режиме естественной циркуляции открыт и не мешает движению теплоносителя. При включении насоса на байпасе клапан перекрывает главный стояк, направляя весь поток через байпас с насосом.

В этой статье я рассмотрел далеко не все заблуждения, существующие у специалистов, монтирующих гравитационное отопление. Если статья вам понравилась, готов продолжить ее ответами на ваши вопросы.

В следующей статье я расскажу о строительных материалах.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Для чего нужна напорная петля в гравитационной системе отопления

Чтобы было понятно, можно привести простой пример с мячом. Возьмём резиновый мячик, утопим его рукой в ванне с водой на небольшую глубину, отпустим его. Мячик вылетит из воды, всплывёт, замеряем расстояние на сколько он вылетит. Проделаем опыт повторно, только мячик утопим как можно глубже и так же отпустим, опять замеряем, на сколько он выпрыгнет. Во втором случае мяч выпрыгнет выше. То же самое происходит и теплоносителем, когда речь идёт о системе отопления с гравитационной или естественной циркуляцией. Горячая вода легче, чем холодная, а значит, будет идти вверх. Котёл нагревает воду, и чем выше она поднимется по стояку от котла, да если ещё он прямой и диаметр его не занижен в сравнении с выходом из котла, тем больше вода сможет разогнаться внутри стояка, а стало быть создаст давление.

Горячая вода устремиться вверх и будет за собой из обратки тянуть холодную воду в котёл, где она опять же нагреется. Таким образом, в системе отопления будет реализована естественная циркуляция.

Чем быстрее и лучше будет идти циркуляция, тем меньше в системе будет разница температур подачи и обратки. Скорость воды при хорошо работающей системе может достигать 1м/с. От опуска варится розлив будущей системы отопления.

Какие трубы можно использовать?

Для монтажа системы можно использовать не только стальные трубы. Можно и полипропиленовые, медные, нержавейку и др. Главное, при использовании полимерных труб смотреть на температуру, на которую допустимо использовать данную трубу. К розливу системы потом варятся стояки, которые и служат для подключения радиаторов.

Причём, розлив в гравитационной системе может быть по этажам и нижним, так всеми любимым. Но для этого должно выполняться условие: верх котла должен быть по горизонту ниже, чем низ радиаторов. То есть котёл должен стоять в подвале или, как уже говорилось, быть заглублён. Но ничто не мешает сделать смешанную разводку, первый этаж, с верхним розливом, а второй и более верхний с нижним. Причём, нижний розлив второго или иного верхнего этажа может быть как однотрубным, так и двухтрубным.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
