Установка повышающего насоса
При любом варианте установки системы повышения давления обязательно необходимо продумать возможность обхода или демонтажа прибора.
Установить повысительный насос дома, для горячей воды системы отопления не представляет особой сложности для опытного домашнего мастера. Но всё же при монтаже агрегата нельзя забывать о ряде нюансов этой работы:
- В каком бы месте ни устанавливался прибор, перед ним желательно смонтировать сетчатый фильтр, так как твёрдые частицы, попадая в подшипники, могут вывести прибор из строя, или снизить эффективность его работы.
- После агрегата рекомендуется вмонтировать в систему обратный клапан, для защиты от возможных гидравлических ударов и предотвращения обратного тока воды при отключённом приборе.
- В обычных горячих системах отопления помпу желательно размещать в точке, с самой низкой температурой, т. е. в непосредственной близости к котлу.
- Чтобы избежать возможности разрыва водяного потока (попадания воздуха в систему), монтировать помпу необходимо перед подающим коллектором. Если агрегат оборудован воздушным клапаном, то нужно выпустить воздух из системы.
- Около места установки агрегата обязательно нужно поместить розетку электрического питания, так, чтобы прибор включался без натяга шнура. Розетка должна быть с заземляющим контуром.
- Перед запуском помпы необходимо проследить, чтобы система была полностью заполнена водой, так как даже кратковременная работа на холостом ходу может испортить прибор.
- Необходимо тщательно промыть систему чистой водой перед запуском, дабы избежать попадания твёрдых частиц.
Помните, что при выборе аппарата для повышения давления в системе водопровода, не рекомендуется останавливать своё внимание на модели неизвестных производителей. Лучше приобрести качественный агрегат, который прослужит длительное время без всякого постороннего вмешательства в его работу. Без всякого опасения лучше покупать фирменные товары европейского производства WILO, Hoffmann, DAB, Ebara
Среди российских производителей можно выделить фирму «Джилекс»
Без всякого опасения лучше покупать фирменные товары европейского производства WILO, Hoffmann, DAB, Ebara. Среди российских производителей можно выделить фирму «Джилекс».
Производительность центробежных насосов
В центробежных насосах производительность зависит от конструктивных особенностей оборудования и рабочего процесса
Величина этого важного параметра также определена вязкостью, консистенцией жидкости, особенностями системы водопровода.. Для центробежных насосов характерна высокая производительность
При правильном монтаже и рабочих настройках жидкость с установленным центробежным насосом будет перекачиваться плавно и равномерно. С увеличением производительности растет мощность. Однако коэффициент полезного действия при таком изменении характеристик начинает уменьшаться.
Для центробежных насосов характерна высокая производительность. При правильном монтаже и рабочих настройках жидкость с установленным центробежным насосом будет перекачиваться плавно и равномерно. С увеличением производительности растет мощность. Однако коэффициент полезного действия при таком изменении характеристик начинает уменьшаться.
Лучше всего эксплуатировать насос в значениях максимального КПД. Тогда насос будет потреблять оптимальное количество энергии и работать без сбоев. Значения технических параметров рассчитывают во время испытаний.
Поскольку центробежные насосы бывают одноступенчатыми и многоступенчатыми, значения напора в них разное. Это определяют тем, что в многоступенчатых моделях есть несколько колес, через каждое из которых проходит жидкость поочередно. Если сравнивать эти два типа устройств, напор в многоступенчатых устройствах будет больше.
Увеличение производительности в центробежном насосе
Центробежные насосы не могут выполнять конкретные рабочие условия. Они разработаны для спектра производительности, что фиксируется на кривой построенных графиков
При установке центробежного насоса важно понимать взаимодействие напора и производительности.
На простом примере это выглядит следующим образом: нужно представить, что насос проводит воду по расположенной вертикально трубе. Ели она расположена слишком высоко, жидкость сможет достигнуть только определенной точки. Выше ее жидкость просто не сможет подняться. Это и будет максимальным напором, на черту которого возможна транспортировка воды. Значение напора полностью зависит от положения трубы.
Центробежный насос сможет продолжить работу, но жидкость транспортироваться не будет. Приходим к выводу, что максимальная производительность в насосе оборачивается нулевым напором. Во избежание подобных ситуаций нужно правильно определить положение трубы и насоса. Отверстие в трубе должно быть на низком уровне для возможности транспортировки жидкости в системе. За счет этого насос сможет увеличить показатели емкости. Если обозначить желаемые значения на графике, вы сможете точно определить производительность. Кривая обрывается в том случае, если насос работает сверх допустимой мощности.
С помощью кривой графика легко определить желаемую производительность, с которой насосы могут перекачивать жидкость. Также кривая фиксирует показатели общего напора. Он определяется скоростью и диаметром рабочего колеса.
Показания кривой не всегда однозначны и точны. Условия работы насоса и поведение кривой зависят от рабочей системы, условий эксплуатации. Не только от производственных характеристик насоса зависит возможность перекачивания жидкости из одной точки в другую.
Блокироваться транспортировка может из-за силы трения, тяжести и других факторов
Если нужно снизить силу тяжести, важно обеспечить поднятие воды по вертикали. Под общим статическим напором определяют расстояние между двумя точками, где проходит жидкость
На графике это расстояние определяется, как горизонтальная прямая.
Также не стоит игнорировать силу трения. Это сила, противостоящая потоку по трубам. Она снижается скорость перекачивания жидкости. При расчетах этого значения суммируют потери всех источников. С увеличением потока жидкости увеличивается и сила трения. Все зависит от скорости движения.
Производительность также зависит от давления в сливном бочке и всасывающем патрубке. Если в них фиксируют несоответствие давления, разницу цифр добавляют к общему напору. На графике это будет представлено в виде увеличения кривой, которая зависит от роста расходов напора.
Определить правильность выбора напора можно также по графику. В этом случае производительность должна пересекаться с кривой линией в одной точке. Она и означает работу насоса. Если насос работает нестабильно, жидкость перекачивается не с нужной скоростью, можно отрегулироваться рабочие параметры центробежного насоса.
Доступны несколько способов. Например, вы можете повлиять на систему транспортировки жидкости. Для этого нужно будет купить и установить задвижку в напорном трубопроводе
Важно исключить риски кавитации, чтобы задвижка не влияла на рабочую точку.
Также есть возможность изменить частоту вращения насоса. За счет этого вы сможете снизить потери. Однако допустимо применить этот способ только в соответствующих моделях, в которых предусмотрено регулирование частоты вращений конструкцией.
Перед установкой и использованием насоса рекомендовано изучить все рабочие моменты, которые позволят регулировать его технические параметры и производительность. Только путем правильного проектирования и за счет соблюдения эксплуатационных правил вы сможете использовать насосы с максимальной мощностью.
Устройство насоса высокого давления
Обыкновенный насос для повышения давления воды имеет простую конструкцию и состоит из нескольких элементов.
Принцип работы агрегата также нельзя назвать сложным. Закачиваемая вода сквозь приемный патрубок попадает в рабочее колесо, которое приводится в работу мотором через вал. Получая нужное ускорение, вода проталкивается по конструкции в выходной патрубок, а далее – проходит по водопроводу дома.
Чтобы вода не просачивалась сквозь пазы между валом и стенками корпуса, в них установлены специальные уплотнители из резины. Двигатель охлаждается посредством крыльчатки, установленной над подшипниками качения.
Как увеличить давление воды в частном доме из водопровода
При использовании автоматики в линии водоподачи задача упрощается — напор можно поднять подстройкой верхнего порога срабатывания реле давления, при котором оно отключает электронасос.
Помимо элементарной подстройки реле, можно добиться повышения напора более трудоемкими способами, если наполнение системы происходит слишком долго.
Рис. 7 Повысительные циркуляционны электронасосы для усиления слабого напора воды
Дополнительный центробежный насос
Задачу создания высокого напора можно разделить между насосами, для этого промышленностью выпускается широкий ряд бытовых повысительных насосов центробежного принципа действия, подключением которых в магистраль можно добиться увеличения скорости потока и соответственно повышения давления. Такие модели устанавливают в разрыв трубопровода с помощью распространенных резьбовых фитингов-американок.
Нужно следить, чтобы корпус был установлен с соблюдением указанного в инструкции положения (нарушение данного требования может стать причиной автоматического прекращения гарантийных обязательств), при котором направление подачи жидкости совпадает с размещенной на корпусе стрелкой. Устройство может работать в ручном или автоматическом режиме, последний вариант предпочтительнее, он включает в себя датчик протока, врезаемый в трубопровод вместе с электронасосом подкачки.
При включении кранов датчик протока реагирует на движение воды и замыкает цепь питания электронасоса, который включается и вращением своего рабочего колеса увеличивает скорость движения жидкости по трубам, повышая давление. Выбор модели осуществляют с учетом ее напорных характеристик, мощности в ваттах (Вт.), цены, считается, что наиболее высокую стоимость имеет насос для повышения давления от Grundfos.
Рис. 8 Насос для повышения давления — пример монтажа
Частичная переделка системы водоснабжения
Если при монтаже системы водоснабжения использовался недостаточно мощный погружной насос, добиться увеличения давления можно сменой на более сильную погружную помпу. После установки такого агрегата понадобится замена предыдущих реле давления и сухого хода на модификации с более высокими пределами срабатывания.
Еще одним кардинальным способом решения проблем слабого напора является снижение гидравлического сопротивления линии, для этого монтируют напорный трубопровод большего диаметра от источника до дома. Переделка позволяет индивидуально поднять водопроводом воду на большую высоту.
Рис. 9 Погружные электронасосы для водозабора из колодца
Установка гидроаккумулятора
Гидроаккумулятором называют устройство, которое накапливает воду в резиновой мембране, расположенной в прочном металлическом корпусе, гидробак является обязательным элементом любой автоматической системы водоснабжения. Установка гидроаккумулятора в случае, когда в самостоятельно собранной магистрали давление слишком мало, помогает частично решить проблемы слабого напора. Ведь принимая воду в бак большой емкости, ее масса давит на трубопровод с большей силой.
После включения насос заполняет бак более длительный период, а при открывании кранов высокий напор сохраняется долгое время, пока вода не стечет до нижнего порога срабатывания реле, которое включит электронасос.
Еще несколько советов, как увеличить давление воды в водопроводе
Любые расчеты при монтаже системы водоподачи определяют ее гидравлическое сопротивление, а давление в системе рассчитано только на его преодоление. Поэтому логично предположить, что увеличенный напор можно получить за счет уменьшения сопротивления линии, для этого необходимо соблюдать следующие рекомендации:
- Систему стараются монтировать с минимальным количеством изгибов (отводов), запорной и регулирующей арматуры, увеличивающей сопротивление.
- Для трубопровода лучше использовать гидравлически гладкие трубы из полимерных материалов (ПНД трубу).
- Диаметр труб выбирают не менее 1 дюйма для улучшения гидравлических показателей.
Рис. 10 Устройство гидроаккумулятора
Распространенная бытовая проблема в индивидуальном водоснабжении, когда напор слишком мал, легко может быть решена своими руками одним из многочисленных способов. Способы решения включают в себя перенастройку автоматики, установку объемного гидроаккумулятора, замену насосного оборудования или подключение насоса подкачки, изменение конфигурации трубопровода.
Эффективность применения
Слабое давление воды в системе водоснабжения может быть отмечено не только в результате засорения фильтров и «зарастания» труб. Нередко причиной слабого напора является большой забор воды, отмечаемый в определенные часы. В многоквартирных домах решение подобных проблем является довольно простым, тогда как в индивидуальном строительстве система автономного водоснабжения становится попросту незаменимой.
При устройстве насосного узла, который работает в комплексе с накопителем, Вас перестает волновать вопрос общего водозабора. Подобная система имеет ряд неоспоримых преимуществ, особенно при использовании поверхностных и погружных насосов.
Желая установить повысительный насос для воды, далеко не каждый руководствуется здравым смыслом и расчетами его работоспособности. При установке подобного оборудования в общей магистрали нередко при отличных показателях производительности совсем отсутствует эффективность работы.
Это связано с тем, что напор воды в магистрали не увеличится при установке повысительного насоса, так как забор одновременно происходит из различных точек. Очевидно, что в результате этого количество воды, поставляемой к насосу, будет регулярно снижаться. Ведь не факт, что Ваши соседи, живущие на нижних этажах, уже не побеспокоились об установке повысительного насоса, тем самым уменьшив в несколько раз дебет Вашего водопровода. Из-за недостатка воды насос начинает работать с максимальной отдачей, чем значительно снижается срок его эксплуатации в результате преждевременного износа деталей.
Если размеры помещения не позволяют установить емкость достаточной ширины, то вместо поверхностной насосной станции можно вполне использовать насос погружного типа, размещаемый непосредственно в емкости. Главные преимущества подобной конструкции заключаются в ее компактности и низком уровне шума при работе. Кроме этого мембранная накопительная емкость может быть подключена к центральной водопроводной системе и стать частью магистрали.
Схема установки повысительного насоса
Основные недостатки данной системы проявляются при ее монтаже, который выглядит гораздо более сложным, чем в случае применения поверхностной насосной станции. Применяя насос погружного типа, Вам придется рассчитывать на свои силы не только при подключении мембранной емкости к магистрали, но и при настройке автоматики, обеспечивающей автономность работы.
Для исключения ошибок придется воспользоваться подробными стандартными схемами подключения либо консультацией специалиста. Не стоит забывать о том, что при выходе из строя оборудования вследствие неправильно проведенных монтажных работ, бесплатное гарантийное обслуживание не предоставляется и ремонт придется осуществлять за свой счет.
Струйные типы насосов
Предназначены для работы со всеми типами жидкостей. Струйные насосы могут устанавливаться вертикально или горизонтально. В конструкции агрегатов предусмотрено несколько входов, которые используются для всасывания постоянного потока жидкости с использованием давления для создания подъемной силы. Давление на всасывании и скорости жидкости обеспечивают выталкивание жидкости из источника, транспортируя ее в конечную точку.
Струйный насос или инжектор объединяет в себе функции струйного и центробежного устройства. Конструктивно наличие части центробежного насоса в составе струйного специально разработана для работы в сочетании с инжектором. Сам инжектор увеличивает давление центробежного насоса примерно на 60 процентов, обеспечивая нужное давление. Струйные насосы превосходят центробежные именно благодаря своей способности повышать давление.
В зависимости от глубины скважины определяют принцип работы оборудования. Так, для использования в неглубокой скважине дна труба соединяется со входом скважины и проходит вниз в источник с жидкостью. Если же нужно выкачать воду из более глубокого источника, нужно два канала для воды. Один используется для вытеснения воды, второй – для промывочной воды. Струйные насосы для глубоких скважин бывают однотрубные и двухтрубные.
Для работы всех струйных насосов действует универсальное правило: должен быть обратный клапан внизу всасывающей трубы. Такая система исключает попадание воды обратно в колодец при выключенном положении оборудования. Многие струйные насосы являются самовсасывающими, поэтому способны поддерживать достаточный уровень вакуума для всасывания жидкости.
При выборе струйного насоса обязательно учитывается тип перекачиваемой жидкости. От него зависит скорость потока. Например, в скважинах с примесями твердых частиц лучше применять агрегат с кольцевым соплом. Струйные насосы могут быть изготовлены из высокопрочных видов пластика, стали, нержавеющей стали. Если вы выбираете материалы, поддающиеся коррозии, обязательно нужно обеспечить антикоррозийную защиту.
Рейтинг лучших насосов повышения давления воды
Самым доступным вариантом организовать подпитку системы водоснабжения является врезка насоса. На российском рынке широко представлены как зарубежные, так и отечественные модели. Эксперты отобрали несколько надежных моделей для домашнего пользования.
| Номинация | место | наименование товара | цена |
| Рейтинг лучших насосов повышения давления воды | 1 | 7 850 ₽ | |
| 2 | 8 700 ₽ | ||
| 3 | 5 508 ₽ | ||
| 4 | 6 653 ₽ | ||
| Лучшие насосные станции | 1 | 19 880 ₽ | |
| 2 | 13 680 ₽ | ||
| 3 | 8 993 ₽ |
ДЖИЛЕКС Джамбо 60/35 Н-К
Рейтинг: 4.9
Оптимальным сочетанием технических параметров и цены обладает российский насос ДЖИЛЕКС Джамбо 60/35 Н-К. Модель выделяется на фоне конкурентов высокой мощностью (600 Вт), максимальным напором (35 м) и пропускной способностью (3,6 куб. м/ч). Прибор способен обеспечивать подпитку системы водоснабжения в частном секторе. Причем работу можно легко организовать в автоматическом режиме. Помпа рассчитана на работу с холодной водой (от 1 до 35°С), размер фильтруемых частиц составляет 8 мм. К плюсам аппарата следует отнести наличие встроенного эжектора, защиты от перегрева и сухого хода. Модель побеждает в нашем рейтинге.
Пользователи довольны легкостью и компактностью, производительностью и автоматической работой. К недостаткам следует отнести шумную работу.
- широкая сфера применения;
- высокая производительность;
- автоматический режим;
- компактность.
шумная работа.

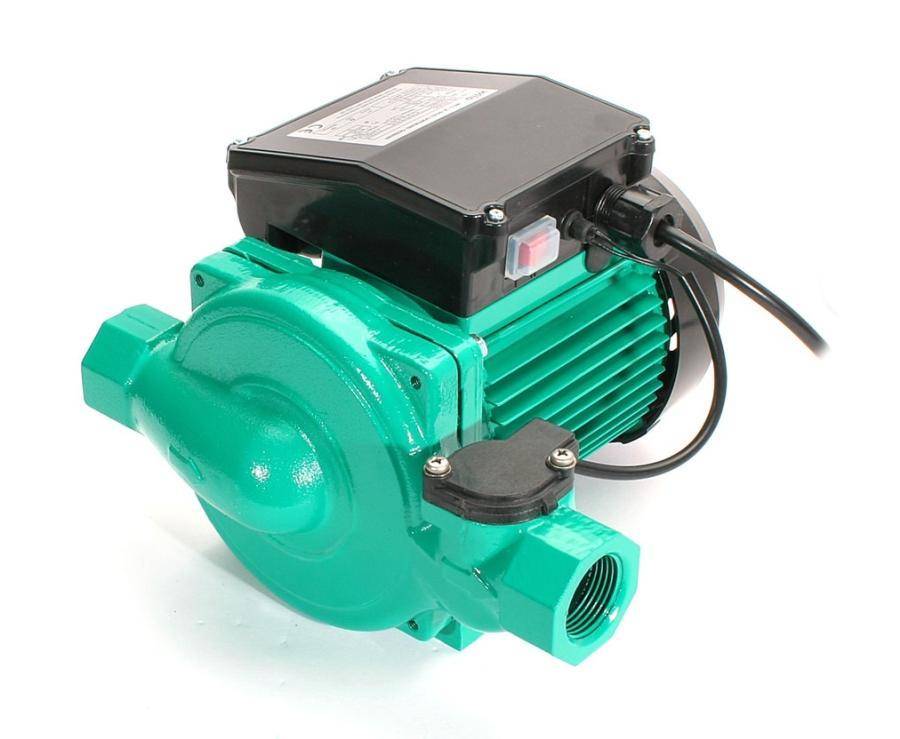

Wilo PB-201EA
Рейтинг: 4.8
Немецкий насос Wilo PB-201EA уступает победителю рейтинга по таким характеристикам, как стоимость, производительность (3,3 куб. м/ч) и максимальный напор (15 м). При этом эксперты отмечают высокое качество изготовления агрегата. Корпус помпы сделан из прочного чугуна, который защищен от коррозии с помощью катафорезного покрытия. Вал агрегата изготовлен из нержавеющей стали, патрубки – из бронзы. Прибор повышает давление на 1,3 бар, работая исключительно тихо. Производитель предусмотрел как ручной, так и автоматический режим работы.
Владельцы немецкой помпы хвалят ее за тихую работу, эффективное повышение давления, экономное потребление электроэнергии. К минусам следует отнести только горизонтальный способ монтажа и высокую цену.
- два режима работы;
- широкий диапазон рабочих температур (+2…+60°С);
- немецкое качество;
- экономичность.
один способ монтажа.
Grundfos UPA 15-90
Рейтинг: 4.7
Низким уровнем шума и высоким качеством сборки отличается датский насос Grundfos UPA 15-90. В нашем рейтинге он стал самым доступным и легким (2,7 кг) агрегатом, который лучше всего подойдет для домашнего пользования. Он уступает лидерам в пропускной способности (1,5 куб. м/ч), максимальном напоре (9 м), потребляя меньше всех электроэнергии (120 Вт). Функционирует помпа, как в ручном, так и автоматическом режиме. Температура перекачиваемой воды должна быть в диапазоне +2…+60°С. Ротор постоянно находится в воде, которая одновременно охлаждает и смазывает детали. Это способствует поглощению вибрации.
Отечественные пользователи в отзывах хвалят насос за бесшумную работу, простой монтаж, исправную работу автоматики. Но производительность оставляет желать лучшего.
- бесшумная работа;
- доступная цена;
- долговечность;
- компактные размеры.
- слабое усиление напора воды;
- неудобное включение ручного режима.
Aquario AC 1512-195A
Рейтинг: 4.6
Итальянский циркуляционный насос Aquario AC 1512-195A прекрасно справляется с повышением давления воды в системах водоснабжения. Модель собирается в России, что позволило ей стать конкурентоспособной по стоимости. Что касается технических параметров, то помпа обеспечивает пропускную способность 2,79 куб. м/ч, создавая максимальный напор на уровне 12 м. Производитель использовал “мокрый” тип ротора, что благоприятно сказалось на уровне шума. Включение прибора происходит в автоматическом режиме, как только открывается кран. Допускается подкачивать воду с температурой от +2 до +60°С.
Пользователи лестно отзываются о тихой работе насоса, четкой работе в автоматическом режиме. Попасть на пьедестал рейтинга модели не удалось из-за незначительного прироста давления.
Принципы выбора повышающих насосов
Оценивая водяные насосы высокого давления, обычно учитывают конструктивные особенности:
- Агрегаты, имеющие мокрый ротор — ин-лайн (их врезают в сегмент водопровода перед водоразборной точкой или устройством, которому нужен напор определенной силы). Им не требуется профилактика — они «самосмазываются» тем, что качают. Они компактные и малошумные. Но производительность их относительно невелика, и нужно учитывать один нюанс при установке: ось ротора электрического привода такого насоса должна располагаться строго горизонтально;
- Сухороторные агрегаты отличаются выведенным силовым блоком со своим охладительным устройством — вентилятором, поэтому их требуется дополнительно закреплять на стенах. Такой агрегат более производителен, чем мокророторный, и имеет возможность обслуживать не единственную водоразборную точку. Но ему требуется профилактика — узлы трения нуждаются в смазывании. Работая, немного шумит.
Выбирая насос, оцените с точки зрения производительности, иных характеристик и стоимости агрегаты от заметных и давно существующих на рынке брендов, имеющих популярность из-за своей хорошей репутации.
Преимущества и особенности
Для того, чтобы снизить имеющийся показатель шума, в большинстве случаев используется вращающийся ротор, который устанавливается на повысители бытового типа. Подобные модели относятся к категории оснащенных роторами мокрого типа. Габариты повысителей небольшие, поэтому их легко можно разместить на поверхности трубы. Приспособление удобно использовать как в квартирах, так и в частных домах. По сути, повышение давления происходит незначительное, однако и этого достаточно для того, чтобы запустить стиральную машинку, включить бойлер или помыть посуду. Жидкость, с которой будет работать насос, должна находиться в температурном режиме от 10°С до 100°С. А вот температура окружающей среды не должна опускаться ниже -40°С.
Преимущества подобного оборудования:
- разный тип используемых жидкостей и их температурный диапазон;
- минимальное потребление электрической энергии;
- для автоматизации системы используется датчик потока;
- демонтаж и установка достаточно просты;
- монтаж можно проводить и на поверхности трубопровода;
- коррозия агрегату не страшна;
- работа сопровождается небольшим шумом;
- небольшие размеры;
- повышение давления как в системах водоснабжения, так и отопления;
- удобство использования.
