Расчет водяного теплого пола самым простым методом

Упрощенная методика

Совет: как видно из приведенного выше примера, точный расчет водяного ПТ – это очень сложный процесс, который лучше доверить профессионалам.

Упрощенный метод основан на следующем алгоритме: теплоотдача теплого пола должна компенсировать или превышать не более чем на 25% теплопотери помещения. Для расчета теплых полов по площади помещения, необходимо иметь данные о теплопотерях, запланированной температуре и некоторым особенностям строения напольного покрытия.

Первое, что нужно сделать – это составить план-схему отапливаемых помещений с подробным обозначением оконных и дверных проемов

Вычисляем потребность тепла для каждого помещения. Для этого рассчитываем теплопотери помещения.

Производим расчет необходимой мощности теплого пола на 1 м2 по формуле: G = Q/F где: Q — суммарный показатель теплопотерь; F – площадь, которая отведена под укладку змеевика ТП.

На основании полученных данных о мощности ТП, выбираем шаг трубопровода (расстояние между витками).

Имея необходимые значения шага, по таблице можно определить диаметр трубопровода, рекомендованную среднюю температуру теплоносителя. Представленная выше таблица позволяет сделать расчет длины трубы для теплого пола, зная его необходимое количество (при выбранном диаметре) на 1 м2 отапливаемой площади. Совет: При самостоятельном проектировании данной СО следует знать, что длина трубопровода в одном контуре не должна превышать 100 пг.м. Например, для обогрева комнаты, площадью 20 м2 необходимо 200 п.м. трубы, диаметром 16 мм. Для корректной работы данной СО необходимо создать минимум 2 отдельных контура по 100 п.м каждый.

Выбираем тип укладки змеевика. Как правило, при самостоятельном создании «теплых полов» применяют две основные схемы укладки: «змейкой» или «улиткой». Расположение трубопровода зависит от участков с наибольшими теплопотерями. Такими участками являются пол возле входа и оконных проемов. Выбирайте схему, трубопровод в которых в данных участках будет иметь наибольшую температуру. Если возникает сложность на данном этапе, то наиболее простой метод расчета трубы для теплого пола – калькулятор, который можно найти на специализированных порталах.

Выбор трубы

Как правило, для создания данной СО применяют трубы из: металлопластика, пропилена и сшитого полиэтилена

Совет: Профессионалы рекомендуют обратить внимание на трубопровод из сшитого полиэтилена, который имеет наименьший коэффициент линейного расширения, чем представленные аналоги. Если выбор пал на пропилен, то для теплого пола применяйте только армированные марки данного материала

Последнее, что следует рассчитать – это производительность циркуляционного насоса

Делается это по формуле: G =Q*0,86/ Δt где: G – производительность насоса л/ч; 0,86 – коэффициент для перевода Вт/ч в ккал/ч. Δt – разница температур между подачей и обраткой.

Гидравлическое выравнивание водяного теплого пола

У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.

Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще

Если вы читаете эту статью, но у вас подобный теплый пол в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно

Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллектор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.

Расход теплоносителя через контур можно рассчитать по формуле:

Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход Gуд ((л/ч)/м 2 ) умножить на площадь пола S (м 2 ), которую обслуживает данный контур.

Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола – это:

  1. рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на 8,6; таким образом, получим расход в л/ч;
  2. включить насос теплого пола, выставить на нем первую скорость (для среднего частного дома);
  3. выставить термоголовку или ручку смесительного клапана в положение примерно 30 o C;
  4. убедиться, что вода свободно циркулирует по веткам и воздух выгнан;
  5. отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1;

Указанные действия обеспечат так называемую “преднастройку”. Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, “прикручивание” одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

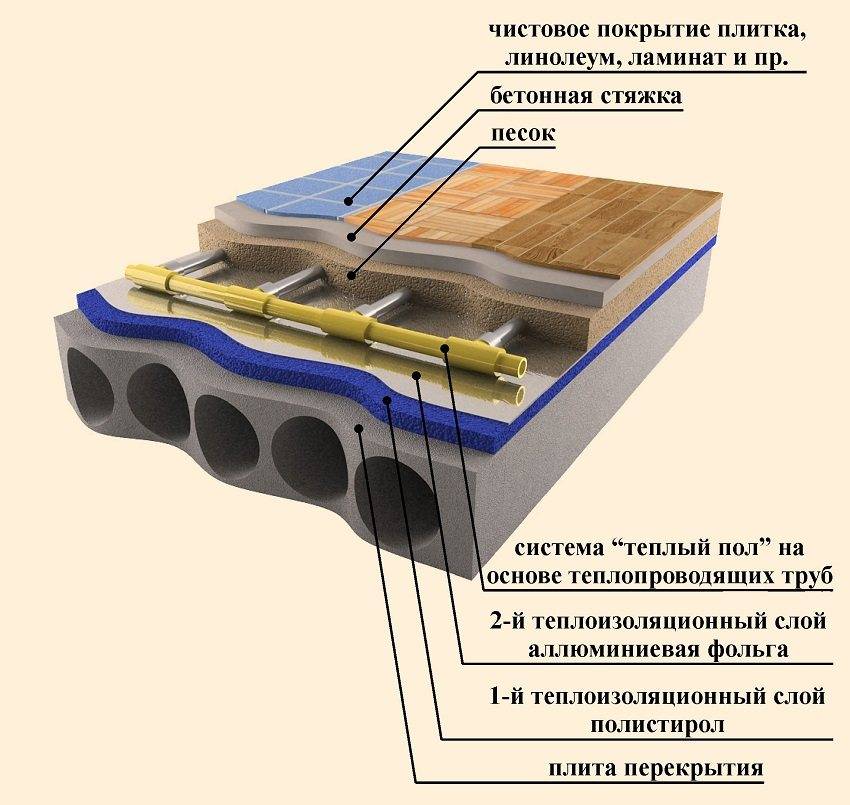

Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия

Таблица 2. Соотношение длин и диаметров труб контура:

Диаметр, ммМатериал трубыРекомендованная длина контура, м
16металлопластик80 ÷ 100
18сшитый полиэтилен80 ÷ 120
20металлопластик120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

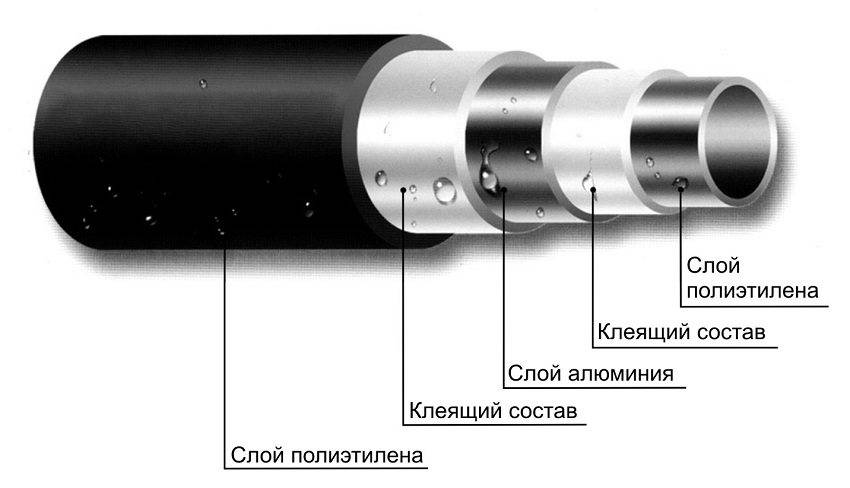

Конструкция металлопластиковых труб для теплого водяного пола

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Таблица 3. Зависимость шага от площади и нагрузки сектора:

Диаметр, ммРасстояние по осям (шаг труб), мОптимальная нагрузка, Вт/м²Общая (или разбитая на участки) полезная площадь помещения, м²
160,1580 ÷ 18012
200,2050 ÷ 8016
260,2520
320,30меньше 5024

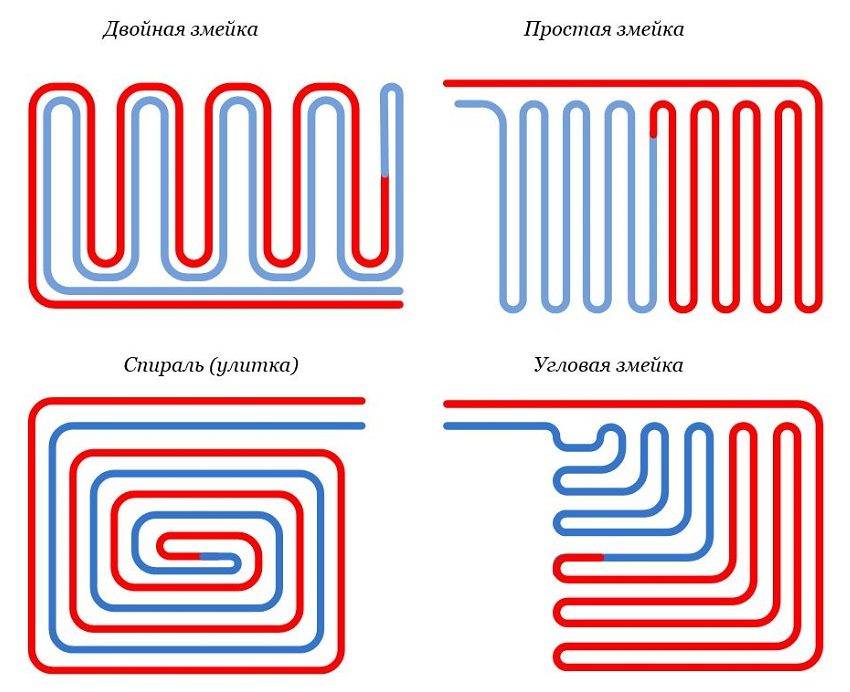

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

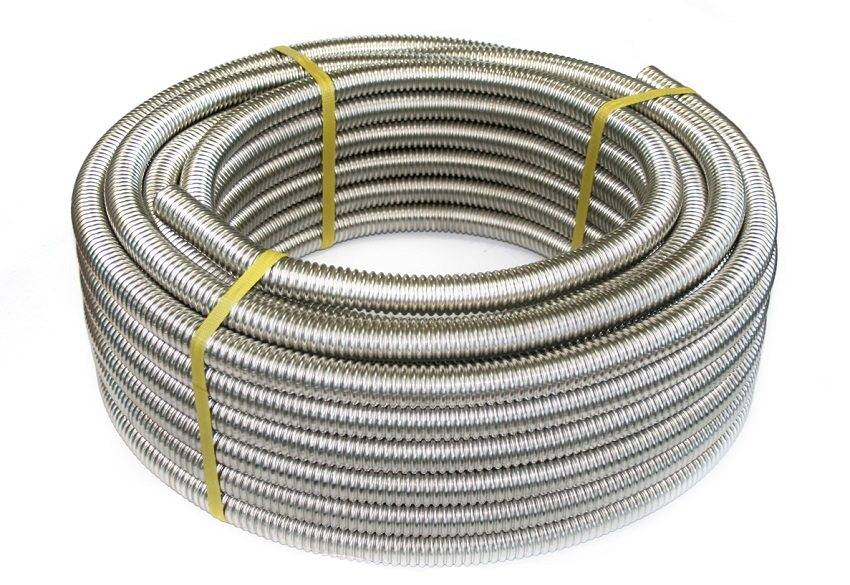

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола

Расход материала

Количество требуемого материала напрямую зависит от выбора способа расположения и шага труб внутри одного контура.

Проектирование схемы монтажа материалов осуществляется так, чтобы греющий контур захватывал максимальную площадь, учитывая отступ от стен в 25-30 см. При этом участки пола, на которых предполагается размещение тяжелой мебели и громоздких предметов, камина, ванны, крупногабаритной бытовой техники, кухонных и гостиных гарнитуров, встроенных шкафов и т.д. не обогреваются.

труба для теплого пола

Расчет системы теплого пола

Поверхность свыше 40 м² оборудуют минимум двумя рабочими контурами, часто используя метод расположения труб «двойная змейка».

Чтобы высчитать примерную длину материала нужно воспользоваться формулой:

D=S/M˟k

где:

  • D – длина трубы;
  • S – обогреваемая поверхность пола;
  • M – шаг;
  • k – показатель запаса, находящийся в промежутке 1,1-1,4.
Шаг, ммРасход трубы на 1 м², м
100-12010-10,5
150-1806,7-7,2
200-2205,0-6,1
250-2704,0-4,8
300-3503,4-3,9

Маты для теплого пола, оснащенные бобышками, помогут точно вымерять шаг укладки

Допустимая длина теплоносителя находится в прямой зависимости от внешнего диаметра:

  • для трубы сечением 20 мм максимальная длина составляет 120-125 м;
  • диаметр 18-19 мм обуславливает длину тепломагистрали 120-122 м;
  • 16-17 мм труба допускает максимальный контур 100-102 м.

Если длина трубы превышает рекомендуемый показатель, то есть вероятность затрудненной циркуляции воды, что означает плохую работу определенного участка контура. В этом случае рекомендуется проложить две тепломагистрали вместо одной.

Независимо от выбранной схемы укладки, отрез трубы в греющем контуре должен быть цельным, без нахлесток, стыков или повреждений. Поскольку в непредвиденной ситуации отключить часть системы будет невозможно, а демонтаж напольного покрытия с целью найти и устранить протечки и неполадки выйдет трудоемким и затратным.

Монтаж теплого водяного пола

Монтаж теплого водяного пола

Начиная чертить схему примерного размещения труб, стоит задуматься: а нужно ли греть пол там, где стоит мебель? Если перестановка в ближайшие годы не планируется, то смысла в этом нет. Те же, кто любит постоянно что-то менять и переставлять, могут расположить трубы по всей комнате. Водяной пол это позволяет.

Итак, для схемы потребуется бумага-миллиметровка, линейка с карандашом и точные замеры комнаты. Очертив на листе контур помещения с учётом масштаба и мебели, нужно примерно наметить места расположения труб. Когда схема будет готова, по ней удастся узнать длину всего трубопровода. К этому значению нужно прибавить ещё два метра на стояк и возможные погрешности. Зная диаметр трубы и её длину, можно посчитать и объём воды, необходимой для заполнения контура. Эта информация понадобится при выборе котла и насоса.

Выбор труб

Выбор труб

Чаще всего встречаются диаметры 16, 20 и 25 мм. Разумеется, чем шире труба, тем больше её теплоотдача и тем лучше она справляется с задачей обогрева помещения, однако следует учитывать и мощность насоса, а также максимальную высоту будущей стяжки.

Способы укладки

Способы укладки

Всего существует четыре схемы укладки труб: змейка, двойная змейка, угловая змейка и улитка.

Змейка и угловая змейка укладываются последовательно, так что в одной стороне комнаты пол будет теплей, чем в другой. Такой способ укладки используется только в небольших помещениях.

Улитка и двойная змейка располагаются иначе: часть контура с тёплой водой соседствует с другой частью, где вода уже начала остывать. Это позволяет распределять тепло более равномерно. Улитка, не имеющая резких поворотов, характеризуется ещё и меньшими потерями давления.

Подготовка расчета теплого пола

  • Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
  • Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

ЧИТАТЬ ДАЛЕЕ: Влагостойкие плиты для пола – используем по назначению. Плиты и листовые материалы для устройства чернового пола

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Инструкция

Зная общие теплопотери ограждающими конструкциями помещения, вначале следует отнять от этого значения величину потерь через полы, поскольку при устройстве теплого пола их не будет. Полученную величину Q (Вт) надо разделить на площадь комнаты F (м2) для того, чтобы узнать удельную теплоотдачу, которую должна обеспечивать система водяного пола q (Вт/м2):

q=Q/F.

Рисунок 2. Номограмма определения удельной теплоотдачи теплого пола с ковровым покрытием или паркетом.

Дальше расчет выполняется графическим способом по номограммам, представленным на рис. 1, 2, 3. Следует выбрать ту номограмму, которая соответствует вашему напольному покрытию. Взяв получившееся значение q, откладываемое с левой стороны графика, нужно определить температуру поверхности пола, которая обеспечит необходимое поступление тепла в помещение. Например, если удельная теплоотдача должна составлять 99 Вт/м2, а покрытие синтетическое (линолеум), то по номограмме на рис. 1 необходимая температура поверхности – +29⁰С, что неприемлемо.

Тогда по той же номограмме принимается максимально допустимая температура – +26⁰С. Если от этого значения (располагается на правой шкале графика) вести горизонтальную линию, то она пересечет несколько диагональных графиков, отражающих интервал укладки труб теплого пола. Подбирается оптимальное значение, в данном примере подойдет 0,2 м. От места пересечения горизонтальной линии температуры и диагонального графика интервала укладки проводится вертикальная линия вниз. Она укажет на величину средней разности температур, в приведенном примере она составит 21⁰С. Дойдя по горизонтальной линии до самого конца, можно выяснить реальную удельную теплоотдачу контура отопления, здесь получится 68 Вт/м2.

Теперь можно рассчитать параметры теплоносителя для системы. Определяется его средняя расчетная температура:

tт=∆tср+tпом.

В этой формуле:

Рисунок 3. Номограмма определения удельной теплоотдачи теплого пола с толстым ковровым покрытием или толстым паркетом.

  • tт – средняя расчетная температура воды в системе, ⁰С;
  • ∆tср – средняя разница температур, определенная ранее по номограмме, ⁰С;
  • tпом – необходимая температура воздуха в помещении, ⁰С.

Если подставить те же цифры из рассматриваемого примера и принять значение температуры в комнате равным 20⁰С, результат будет – +41⁰С. Ранее были указаны стандартные температурные графики, которые следует принимать для теплого пола, под результат примера методом подбора определен график 45/35⁰С.

Поскольку температура поверхности была принята меньше требуемой для отопления комнаты, нужно вычислить, какова разница между потоком, который будет поступать от теплого пола, и необходимым изначально количеством теплоты для компенсации потерь через наружные ограждения. Для этого нужно площадь помещения умножить на удельную теплоотдачу от контура напольного отопления:

Qп=F×qп.

Если для примера принять значение площади равным 40 м2, то величина теплового потока будет:

68 Вт/м2х40 м2=2720 Вт.

Изначальная же расчетная величина q составляла 99 Вт/м2, а общая – 3960 Вт, разница – 1240 Вт. Это недостающее количество теплоты надо подать в комнату другим, традиционным способом отопления, то есть радиаторами.

Определив расчетный температурный график подачи теплоносителя (в примере – 45/35⁰С), интервал укладки трубопроводов отопительного контура (в примере принят 0,2 м), надо рассчитать протяженность трубы:

Схема подключения теплого пола.

L=F/a, где:

  • L – длина трубы, м;
  • а – интервал ее укладки, м;
  • F – площадь поверхности теплого пола, м2.

В примере: 40 м2/0,2 м=200 м. К этой протяженности необходимо прибавить длину труб, которые идут до помещения от распределителя, здесь для примера пусть будет 10 м. Получилось 210 м, что является слишком большим контуром, который будет иметь очень высокое гидравлическое сопротивление. Нужно разделить систему на 2 контура, тогда длина трубы составит 105 м, это максимально допустимое значение. Другой вариант – пересмотреть интервал укладки, увеличить его, тогда материала трубы понадобится меньше, но и отдача теплого пола станет ниже. В результате придется наращивать мощность радиаторов.

Расчёты требуемой воды

Рассчитать количество необходимой воды для системы достаточно просто. Для наглядности будет взят вариант расположения коммуникаций змейкой.Для того чтобы не ошибиться при подсчетах, нужно учесть целый ряд показателей, включая такие как длина контура водяного теплого пола, а также:

Разобравшись с первым этапом устройства водяного теплого пола, необходимо определиться с площадью помещения, так как это будет оказываться непосредственное влияние на такой показатель, как длина контура водяного теплого пола. Например, в качестве ориентира можно взять комнату, ширина которой составляет 4 м, а длина – 5 м. Трубопровод необходимо укладывать, начиная с меньшей стороны комнаты. Однако необходимо знать, сколько их необходимо и понимать, как рассчитать длину трубы для теплого пола.

  • Для создания основы трубопровода будет задействовано около 15 труб. Кроме того, останется еще лишний промежуток в 10 см около стен, который будет необходим для увеличения данного расстояния на 5 см с каждой стороны.
  • Рассматривая расстояние от участка с коллектором до трубопровода, то получится расстояние в 40 см. Оно превышает первоначальные 20 см потому, что необходимо смонтировать канал отводки воды, который также займет 20 см.

Таким образом, после всех манипуляций получается следующая цифра: 15*3,4=51 метр. Это и есть длина всех трубок системы, которая, кроме того, отлично входит в допустимые параметры от 40 до 100 м. Однако если помещение имеет большую форму и необходимо заполнить пространство 140 м труб, то лучше отказаться от идеи одного контура. Гораздо эффективнее будет работать система водяного теплого пола с двумя трубопроводами по 70 м. Безусловно, нет нужды делать их равными между собой, однако не стоит делать разницу слишком большой. Гораздо лучше ограничиться максимальным разграничением в 15м, например, при общей длине в 140 см, один контур может быть 62,5 и 77,5м соответственно. Итак, получилась длина примерного трубопровода в 51 м. Однако на этом расчеты не заканчиваются, а, напротив, переходят к самым важным стадиям.

Необходимо получить сумму длин труб контура отапливаемого пола и той трубы, которая пролегает от начала коллектора и до его конца. Она составит 56 м, так как длина коллекторного участка около 5 м. Когда имеются все данные касательно системы коммуникаций и ее размера, то можно произвести расчет требуемой воды в трубах.

Он проводится по следующей формуле:

V=π*R*R*D


Здесь R будет равняться единице, так как радиус трубы составляет как раз 1 см. Вместо латинской литеры D будет подставлена длина трубы, составляющая 5600 см.

Таким образом:

V=3, 14*1*1*5600=17,5 л или 17584 см3. Таким образом, для нормального функционирования системы будет необходимо ее наполнить 17,5л жидкости.

Кроме того, стоит помнить, что данные 17,5 л будут лежать вне основной нагрузки насоса отопительной системы, так что это может привести к недостаточной подачи тепла в квартиру. Поэтому необходимо произвести расчеты не только самой системы коммуникаций труб, но также рассчитать нагрузку на котел и его датчики, чтобы избежать неприятностей в дальнейшем.

Выбор и расчет греющего мата

Греющие маты в теплых полах используются в основном как дополнительное или комфортное отопление, монтируемое в тонких бетонных стяжках или слое плиточного клея. Выбор нужного мата сильно упрощается, так у производителей представлен широкий ассортимент таких нагревателей. Рассмотрим на нашем примере.

Для комфортного обогрева пола кухни ранее было установлено, что достаточно удельной мощности Pуд=100 Вт/м2. На отапливаемой площади в 7 м2 установленная мощность будет Pуст=700 Вт. Из ассортимента компании Devi выбираем греющие маты devimat DТVF?100 (100 Вт/м2).

Ассортимент греющих матов devimat DТVF?100

Для наших целей как нельзя лучше подходит греющий мат нужной площади в 7 м2. Расчета шага укладки греющие маты не требуют, так как на них уже закреплен кабель с нужным шагом. Но при укладке в помещениях, особенно сложной конфигурации, возникают некоторые нюансы.

Для того чтобы уложить греющий мат в помещениях существуют определенные приемы, которые позволят сделать это. Главное правило – можно разрезать только полимерную сетку, но не сам кабель! Приемы укладки наглядно представлены на рисунке.

Греющие маты можно уложить в любом помещении, даже самой сложной конфигурации

Очевидно, что выбор и расчет греющего мата для отопления пола гораздо проще, чем резистивного кабеля. Для выбора тактики правильной укладки поможет план на миллиметровой бумаге. Здесь как нельзя лучше подходит пословица: «Семь раз отмерь и один раз отрежь!»

Особенности расчетов инфракрасных пленочных полов

Пленочные теплые полы имеют ряд особенностей, которые требуют грамотного подхода.

  • Во-первых, они, как и резистивный кабель должны укладываться только на свободном от мебели месте.
  • Во-вторых, минимальная дистанция от пленки до краев (стен или стационарной мебели) должна составлять 20 см.
  • В-третьих, пленочные полы могут укладываться только «сухим» способом под подходящие для этого покрытия (ламинат, линолеум, ковролин). Хоть и существуют технологии укладки плитки на пленочные полы, но это предполагает наличие промежуточного гидроизолирующего слоя. В итоге стоимость теплого пола с ИК пленками будет гораздо выше, чем с резистивными кабелями или матами.
  • В-четвертых, пленочные полы могут резаться с определенной кратностью – чаще всего 25 см. Это не повлияет на удельную мощность.
  • И, наконец, кажущаяся легкость расчета и особенно монтажа пленочного пола обманчива. Под поверхностью ИК пола находится масса электрических соединений, которые требуют только высококвалифицированного монтажа.

Для правильного расчета пленочного пола необходимо выполнить ряд шагов:

  • Рассчитывается площадь обогрева помещения. Для этого на листе миллиметровой бумаги вычерчивается план, «расставляется» стационарная мебель и учитываются минимальные 20 см отступы от границ. В итоге должна получиться обогреваемая площадь — Sу. допустим, что в конкретном примере Sу=15 м2, а общая площадь 24
  • Высчитывается доля обогреваемой площади в общей площади помещения: Sу*100%/Sобщ=15 м2*100%/24 м2=62,5%. Если этот показатель более 60% (как в нашем случае), то удельная мощность обогревательных ИК пленок может быть от 160 до 220 Вт/м2. Если же доля обогреваемой площади менее 60%, то Pуд=220 Вт/м2. Для нашего случая выбираем Pуд=160 Вт/м2.
  • Для помещений, имеющих большие теплопотери через пол: первые этажи, помещения над арками, дома старой застройки с полами без теплоизоляции, — в любом случае Pуд=220 Вт/м2.
  • Рассчитывается установленная мощность теплого пола. Для этого удельную мощность перемножают с обогреваемой площадью: Pуст=Pуд* Sу=160 Вт/м2*15 м2=2400 Вт.
  • Из ассортимента любого производителя ИК пленок выбираются с заданной удельной мощностью нужной длины и ширины, которые могут покрыть полностью всю обогреваемую площадь. Нужно учесть, что ширина рулонов пленок 50, 80 и 100 см, а кратность резки пленки – через каждые 25 см. При этом существуют ограничения, представленные в таблице. При этом лучше не выбирать максимальную длину, а набирать меньшими отрезками. Главное правило – меньшее количество отдельных пленок (план на миллиметровой бумаге будет большим подспорьем).

Максимальная длина отрезка инфракрасной пленки в зависимости от ширины

На каждый отдельный отрезок пленки подбирается соединительный комплект, а на весь комплект – терморегулятор, рекомендованный производителем.

Что нужно учесть при монтаже теплого пола

  • Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
  • Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
  • Нельзя допускать пересечения нагревательных кабелей друг с другом
  • Кабель должен находиться в равномерной и однородной среде по всей его длине
  • Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
  • Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
  • Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
  • Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
  • Резистивный нагревательный кабель нельзя укорачивать или наращивать
  • Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
  • Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
  • Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
  • Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

Выберите тип напольного покрытия:*

* Каждому типу напольного покрытия соответствует определенный интервал удельных мощностей (от и до включительно).

Укажите размеры помещения (м / м2) :*Длина×ШиринаилиПлощадь Площадь обогрева не должна превышать 15м2Поля обязательны для заполненияУкажите площадь меньшего размера. Если Вам необходимо обогреть площадь больше чем 15 м2, то разделите ее на 2-3 части которые будут меньше 15 м2 и подберите для каждой подходящий вариант нагревательного мата.Укажите площадь меньшего размера. Если Вам необходимо обогреть площадь больше чем 15 м2, то разделите ее на 2-3 части которые будут меньше 15 м2 и подберите для каждой подходящий вариант нагревательной пленки.Длина×ШиринаилиПлощадь Площадь обогрева не должна превышать 50м2Поля обязательны для заполненияУкажите площадь меньшего размера. Если Вам необходимо обогреть площадь больше чем 50 м2, то разделите ее на 2-3 части которые будут меньше 50 м2 и подберите для каждой подходящий вариант греющего кабеля.Для чего это нужно

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

  • Медные;
  • Полиэтиленовые или из сшитого полипропилена;
  • Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

  1. Определение значения желаемой t в помещении.
  2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении – усредненное значение теплопотерь в помещении – 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
  3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
  4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
  5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт – это константа на каждые 10м2,

x = 1,2 – это усредненный коэффициент теплопотери,

S – площадь помещения.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Читать также: Схема установки коллектора для отопления: монтаж и подключение

Виды системы теплого пола

Решение об установке теплого пола, не должно быть спонтанным, иначе ваш выбор может упасть на некачественные, или неподходящие именно под ваш пол системы.

Рассмотрим особенности каждого из них:

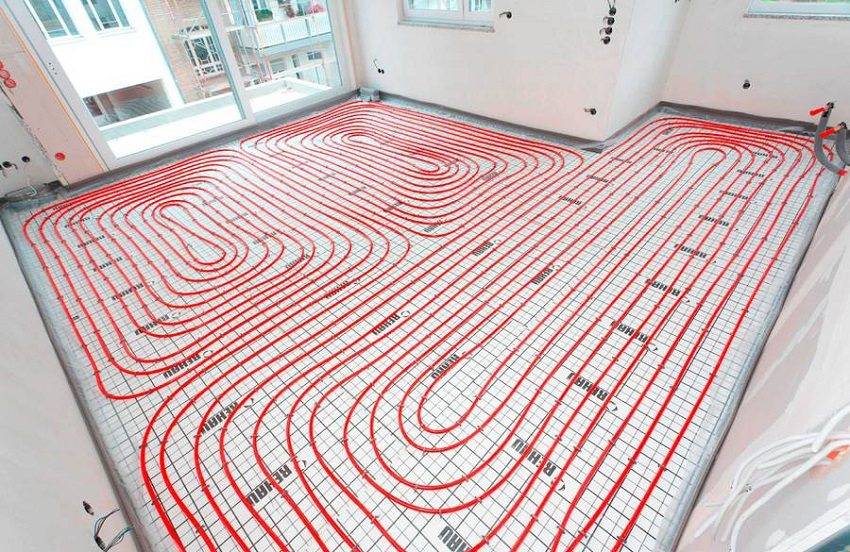

  • Водяная система. Из названия можно понять, что обогрев происходит с помощью воды. По специальным трубам, которые улаживаются в пол, происходит движение воды, которая была нагрета в специально котле.
  • Такая система состоит из полипропиленовых или металлопластиковых труб, коллектора, трехходовых клапанов и систем, с помощью которых можно регулировать температурные показатели.
  • Стоит отметить, что установка данной системы очень сложная и ресурсозатратная. Привлекает данная система тем, что затраты на содержание такой системы гораздо ниже, чем у электрических систем.
  • В целом, к плюсам данной системы можно отнести уникальная совместимость с любым полом, экономичность и эффективность, возможность использовать такую систему, как единственный источник обогрева в доме или квартире, не создает сухость в воздухе.

Среди минусов данной системы отмечают сложность процесса установки, необходимость помощи специалиста, ведь монтажные работы действительно могут вызвать трудности, высокая цена на саму систему и на услуги профессионалов.

Подробнее рассмотрим каждый из них:

  • — Кабельный способ установки отличается тем, что здесь используются одножильные или двужильные кабели. Такую систему довольно просто установить и подключить к системе, а гибкость кабеля даст вам возможность уложить его в том виде, в котором вы пожелаете.
  • — Нагревательный мат. Это наиболее удобной способ установки, ведь для ее установки вам нужно только лишь развернуть специальный мат в месте, где будет происходить отопление, и подключить его. Из-за тонкости материала изготовления, такие маты очень просто уложить в пол, что и делает данный способ более привлекательным.
  • — Инфракрасный пленочный пол. Данная система, основным источником подогрева, использует инфракрасные излучения, которые нагревают поверхность. В целом, такая система выглядит как тонкие пленки с токопроводящей углеродной полосой или же полностью покрыты углеродными слоями.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
