Стабилизатор напряжения для газового котла как выбрать

Типы стабилизаторов

На рынке защитных приборов, предназначенных для отопительного оборудования, представлены три типа выпрямителей.

Электромеханические

Принцип работы электромеханических агрегатов осуществляется за счет перемещения токосъемной угольной щетки по обмотке трансформатора. Положение щетки и определяет напряжение на выходе из устройства.

Электромеханический стабилизатор напряжения

Главными достоинствами электромеханических стабилизаторов являются:

  • Высокая точность показаний с возможным отклонением от номинального значения в пределах 3%.
  • Способность выдавать более плавное изменение этого параметра электросети.

Недостатком этого типа установок является их низкое быстродействие. Поэтому их применяют в питающей сети, разбег которой варьируется в пределах 190-250 В. Помимо этого они очень чувствительны к низким температурам, а наличие трущихся деталей резко снижает срок службы агрегата.

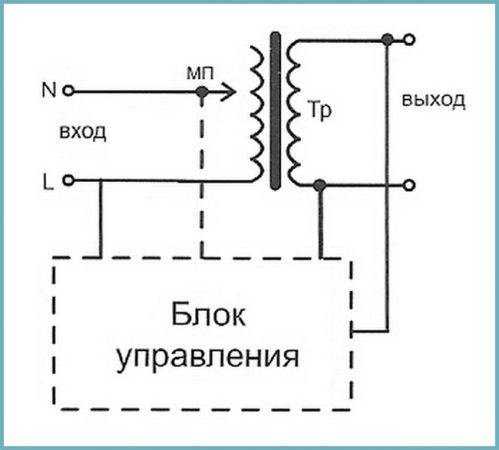

Схема: электромеханический стабилизатор

Электронные (релейные)

Этот тип устройств, не имеющий движущихся деталей, можно считать оптимальным вариантом для защиты газовых котлов. Электронные стабилизаторы обеспечивают сохранение синусоиды. Они отлично сочетают в себе приемлемое качество по доступной цене.

Электронный стабилизатор

К неоспоримым достоинствам электронных (релейных) стабилизаторов можно отнести:

  • Высокая скорость срабатывания.
  • Устойчивость к частым колебаниям входного напряжения.
  • Компактность и малый вес.

Схема: электронный стабилизатор

Минусом является то, что при работе релейного агрегата может наблюдаться небольшая задержка при стабилизации переменной. Величина погрешности стабилизации в среднем составляет 8-19 Вольт, что в процентном соотношении равно 4-8%.

Тиристорные или симисторные

Выпрямители этого типа работают на полупроводниках, выполненных на основе монокристала. Тиристорные выпрямители способны обеспечить уровень выходного напряжения в пределах 214-226 В. А это является высоким показателем работы устройств. Применение симисторных ключей позволяет получать наибольшую скорость стабилизации при минимальной потере точности, пограничные значения которой варьируются в пределах 1,5-4%.

Схема: симисторный стабилизатор

Этот тип выпрямителей сочетает в себе положительные качества выше перечисленных видов стабилизаторов.  Релейные и тиристорные (или симисторные) устройства отличаются между собой по типам переключателей. В первом случае ими выступают реле, а во втором – тиристоры. Относительно времени срабатывания, то у тиристоров оно намного меньше, нежели у релейных аналогов. Релейные устройства уступают симисторным по уровню шума в работе а также сроку эксплуатации.

Высокая стоимость тиристорных устройств формирует и высокую цену изделий. Данный тип стабилизатора среди всех представленных типов является самым дорогим.

Выбираем тип стабилизатора

Стабилизаторы отличаются по многим параметрам. Так, например, агрегаты могут располагаться на стенах помещения (навесные) или на полу (напольные). Промышленность выпускает стабилизаторы, работающие от постоянного или переменного тока, однофазные или трехфазные.

В стабилизаторах используется несколько способов переключения обмоток, по этому принципу агрегаты принято подразделять:С сервоприводом (электромеханические стабилизаторы), — по обмоткам агрегата с помощью сервопривода движется бегунок. Этот тип стабилизатора выполнен по типу автомобильного трансформатора. Электромеханические стабилизаторы функционируют благодаря встроенным устройствам, обеспечивающим работу трансформатора.

Схема: сервоприводный стабилизатор

Преимуществами электромеханического стабилизатора можно назвать:

  • постепенное регулирование напряжения без возникновения нарушений фазы и снижения синусоиды тока;
  • незначительные габариты;
  • высокое сохранение работоспособности при различных напряжениях, включая моменты возникновения скачков напряжения от 100 до 120В.

Релейные (электронные), — в этой конструкции переключение обмоток происходит с помощью реле. При невысокой стоимости, такие агрегаты обладают достаточной надёжностью и качеством. Закрытый герметичный корпус релейных стабилизаторов препятствует проникновению пыли и влаги внутрь конструкции.

Релейный стабилизатор напряжения

Достоинствами релейных стабилизаторов являются:

  • релейные стабилизаторы не требуют обслуживания;
  • быстрота реакции;
  • высокая скорость переключения при изменении входного сигнала;
  • экономичность – агрегаты имеют невысокую стоимость.

Внимание! Существенным недостатком электронных агрегатов считается ступенчатое регулирование напряжение на выходе, что значительно сокращает их применение. В конструкции симисторного стабилизатора напряжения применяются совместно реле и симисторы

Преимуществами стабилизаторов такого вида являются:

В конструкции симисторного стабилизатора напряжения применяются совместно реле и симисторы. Преимуществами стабилизаторов такого вида являются:

Симисторный стабилизатор напряжения

  • симисторные стабилизаторы напряжения не содержат в конструкции агрегата деталей, которые изнашиваются при механической эксплуатации, что отличает их от релейных и электромеханических стабилизаторов;
  • эти агрегаты отличаются высокой долговечностью и надёжностью;
  • симисторные агрегаты выпускаются в напольном и настенном вариантах исполнения;
  • полная бесшумность работы агрегата;
  • во время кратковременных сбоев в работе электросети, возникших перегрузках, стабилизатор на симисторах гарантирует бесперебойную работу бытовой техники, в том числе газового котла;

Схема: работа симисторного стабилизатора напряжения

  • система укомплектована встроенной многоуровневой автоматической защитой, которая обеспечивает отключение нагрузки при перегрузке по току, защиту от коротких замыканий, защиту от чрезмерно повышенного и пониженного напряжения;
  • срок эксплуатации прибора, установленный производителями, составляет до 10 лет.

Тиристорные. Стабилизаторы такой конструкции имеют тиристорные ключи, которые при включении или выключении могут влиять на синусоидальную форму тока, вызывая ее искажение. Алгоритм измерения напряжения в несколько десятков раз и определение момента включения тиристоров определяется с учетом алгоритма изменения напряжения в считаные доли секунды. Включение или выключение тиристоров регулирует процессор, встроенный в схему.

Тристорный стабилизатор напряжения

Тиристорным стабилизаторам не грозят перегрузки при возникших на сетях электроснабжения нештатных ситуациях, — микроконтроллер тут же посылает команду на отключение стабилизатора.

Преимуществами тиристорных стабилизаторов являются:

  • бесшумность при работе агрегата по преобразованию тока;
  • долговечность — тиристор может работать более 1 млрд раз;
  • при работе тиристоров не образуется дуговой разряд;
  • экономичность в потреблении энергии;
  • небольшие габаритные размеры;

Схама: тристорный стабилизатор напряжения

  • молниеносная скорость и точность при выравнивании и нормализации напряжения;
  • диапазон работы при уровнях напряжения от 120 до 300 вольт.

При обширном перечне достоинств тиристорного стабилизатора, агрегат не лишен некоторых недостатков:

  • ступенчатый способ стабилизации тока;
  • высокая стоимость, — это самый дорогой стабилизатор из всех существующих на сегодняшнем рынке.

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

  • Цифра «3» предполагает бросок пускового тока электродвигателя;
  • «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% резерв по мощности;
  • Защиту от превышения напряжения, короткого замыкания и перегрузки;
  • Форму выходного напряжения близкую к синусоидальной;
  • Функцию автоматического перезапуска;
  • Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

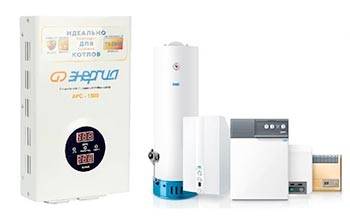

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

https://youtube.com/watch?v=WcleAlYN8jM

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

Стабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор

Выбираем источник бесперебойного питания для циркуляционного насоса отопления

Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора

Выбор электромеханического стабилизатора напряжения: особенности, преимущества и недостатки

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

Популярные бренды-производители

Стабилизаторы напряжения высоко ценятся пользователями и широко востребованы. Поэтому их производством занимаются многие фирмы, как в России, так и за рубежом. Среди наиболее известных производителей следует назвать следующие фирмы:

Daewoo Power Products

Южно-корейская фирма, разместившая производственные мощности в Китае.

Является известным производителем силовой и садовой техники. Производственную деятельность фирма ведет уже более полувека, накопив немалый технологический опыт. Несмотря на солидный возраст, потенциал компании оценивается как весьма высокий.

Постоянно ведутся разработки новых устройств, узлов и деталей. Создаются устройства, основанные на современных схематических решениях. На рынке продукция Daewoo Power Products востребована, славится своим качеством и надежностью в эксплуатации.

Wester

Торговая марка, принадлежащая российской компании «Импульс». Изначально она являлась брендом для основных видов продукции ГК Импульс, но впоследствии получила больше самостоятельности.

Сегодня фирма Wester наладила прочные контакты с производителями из Европы и США. Есть партнеры в Великобритании, Австрии, Италии, Германии, Швейцарии. Пользователи отмечают высокое качество и надежность продукции Wester.

Штиль

Группа компаний Штиль — российский производитель систем электропитания, стабилизаторов, прочих электротехнических устройств.

Фирма является признанным лидером среди других изготовителей профильной продукции. Группа компаний отмечена дипломами и наградами российских министерств за качество и эффективность своих приборов. Пользователи считают фирму одним из наиболее предпочтительных производителей электротехники, выпускающим надежные и качественные приборы.

LogicPower

Это дочерняя фирма китайской компании Logicfox. Торговая марка создавалась специально для выпуска стабилизаторов, сетевых фильтров, бесперебойных источников питания и прочей электроники.

Продукция фирмы пользуется высоким спросом, положительно оценивается экспертами и специалистами. Отмечается высокое качество и эффективность приборов, надежность и долговечность электроники этой компании.

Для поддержания оборудования в хорошем состоянии фирма создает обширную сеть сервисных центров, что позволяет пользователям не беспокоиться о ремонте и обслуживании приборов.

Powercom

Китайская компания, чьи производственные мощности расположены на Тайване. Свою деятельность фирма начала немногим более 30 лет назад с изготовления источников бесперебойного питания.

Именно этой компании принадлежит первенство в разработке ШИМ-модуляционных приборов. Сегодня фирма выпускает обширный ассортимент продукции, среди которой на длю стабилизаторов напряжения приходится лишь малая часть. Изделия компании отличаются качеством, устойчивостью к нагрузкам, долговечностью.

Перечень производителей можно продолжать еще долго.

При выборе следует учитывать не столько имя и авторитет производителя, сколько характеристики определенной модели. Такой подход позволит избежать ошибок и приобрести эффективный и работоспособный стабилизатор.

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

  1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
  2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
  3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

  1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
  2. Диапазон выходного напряжения прибора.
  3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

  1. Эстетичный внешний вид.
  2. Маленькие размеры и достаточная мощность.
  3. Возможность настенного или напольного размещения.
  4. Простота и надежность.
  5. Бесшумность в работе и надежный тепловой режим работы.
  6. Электронное исполнение.
  7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ МодельСНАП-500VEGA-50-25РЕСАНТА АСН-2000Shteel-1000
СтабилизаторМеханическийЭлектронный
Мощность500 Вт500 Вт2000 Вт1000 Вт
Скорость регулировки, сек1,00,30,5-0,70,2
Входное напряжение150-250 В172-288 В140-260 В132-260 В
Точность напряжения на выходе стабилизатора, %10,51,52,5
ЗащитаНетЕстьЕстьЕсть
Рабочая температура-5/+40°С-25/+45°С0/+45°С+5/+40°С
Срок эксплуатации1-3 года7-15 лет5-10 лет10-20 лет
Габариты175x190x140 мм275x425x260 мм100x183x240 мм240x170x120 мм
Масса4 кг16 кг4,2 кг6 кг
Гарантийный срок обслуживания1 год5 лет2 года5 лет
ПроизводительКНРИталияРоссияУкраина
Стоимость30 $600 $700 $140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.
