Гидрозатвор – простой, но необходимый элемент системы канализации

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

  • коленные;
  • бутылочные;
  • сухие.

Рассмотрим описание каждого из них более подробно.

Описание коленного гидрозатвора

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

  • чугун;
  • полипропилен;
  • бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

  • функция отстойника;
  • запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

  • сливную трубу, оснащенную защитной решеточкой;
  • емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения — под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

Достоинства и недостатки гофрированных гидравлических затворов

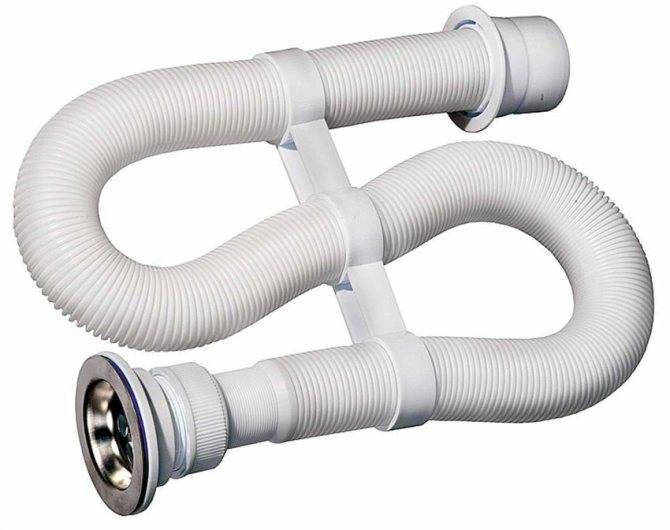

Гофрированный тип сифона представлен полипропиленовой модификацией, которая отличается прочностью, гибкостью и возможностью монтажа при обустройстве систем канализации в малогабаритных помещениях. Благодаря своей пластичности такая труба может располагаться в тех местах, где нельзя разместить другие типы сифона. Это самый простой вариант, в составе которого присутствует минимальное количество элементов, не нуждающихся в сборке.

Гофрированный гидравлический затвор является самым простым вариантом с наименьшим количеством элементов

Гофрированный сифон можно поворачивать под любым углом и направлять в нужную сторону. Такой вариант гидрозатвора для канализации своими руками часто устанавливается под ванной, поскольку модель легко помещается в стесненном месте между полом и дном емкости. Один конец гидрозатвора подсоединяется к сливному отверстию, а второй – к канализационной трубе. При помощи гофры также можно организовать слив с гидрозатвором в бане частного дома.

Несмотря на множество достоинств, гофрированный сифон обладает единственным, но весомым недостатком. Поверхность трубы имеет ребристые стенки, на которых скапливается мусор в виде волос, мыла, песка и прочей грязи. Монтируя такой сифон, следует установить фильтр с мелкоячеистой решеткой.

При эксплуатации гофрированного гидрозатвора следует наблюдать за его состоянием. Образование провеса является причиной скапливания мусора. Складки начнут быстро изнашиваться, трескаться и пропускать воду.

Если гофрированный гидрозатвор не чистить, он может утратить свою эластичность и прочность

Некоторые нестандартные варианты

При перечислении следующих способов невольно приходит на ум поговорка, что «голь на выдумки хитра». На что только не идут особо изобретательные мастера-виноделы!

  • используют обычный клапан с шариком из-под водочной бутылки;
  • приспосабливают нипели от велосипедных камер в комплекте с мягкими тонкими шлангами-капиллярами;
  • надевают на бутылку с суслом надувной детский шарик и протыкают в нем дырочку;
  • вставляют в отверстие крышки коктейльные трубочки и соломинки от соков.

Чтобы соединения были герметичными, можно закапать их воском, парафином, использовать кусочки пластилина или

Какой бы гидрозатвор ни использовался в деле дистилляции домашних напитков, нужно помнить о важности плотно пригнанной крышки, о давлении газов в емкости с бродящим суслом, о времени выдержки готового вина

Инструкция по установке автоматического сифона

установить уплотнитель для бутылок сантехники под раковину кухонной мойки довольно просто, под ванной немного сложнее из-за неудобного расположения сливной системы. Представляем инструкцию по установке автоматического сифона для ванной – усовершенствованного устройства, установку которого можно производить вручную.

Полный комплект можно приобрести в ближайшем магазине сантехники. Состоит из трех значимых частей: 1 – гидрозатвор пластиковой конструкции + гофрированная труба; 2 – детали конструкции перелива; 3 – крепеж для дренажа

Сначала оборудуем переливное отверстие. Для этого берем поставляемую в комплекте эластичную прокладку и вставляем ее в отверстие в стенке ванны. Для более плотного прилегания можно использовать силиконовый герметик.

Закрепляем переливную конструкцию в отверстии, завернув снаружи хромированный элемент. В нем есть стержень, на котором будет держаться ягненок

Затем берем следующую деталь – барашка – и стараемся аккуратно закрепить на стержне болтом. Для этого потребуется небольшая плоская отвертка, чтобы пробить небольшое отверстие на боковой стороне крыла.

Ставим барашка на ножку, вставляем конец отвертки в боковое отверстие и с небольшим усилием, но очень осторожно затягиваем фиксирующий болт

Затем перейдите к основанию и возьмите фитинги, чтобы создать сливное отверстие.

Продеваем пластиковую деталь под ванну и вставляем торец с резиновой прокладкой в ​​отверстие. Сверху в получившееся отверстие поместите стандартную хромированную деталь с сеткой

Между креплениями находим длинный крепежный винт, отвечающий за крепление сифона, и прикручиваем его с верхней стороны, удерживая конструкцию снизу.

Сначала закручиваем винт вручную, затем затягиваем гаечным ключом, но очень осторожно, чтобы не порвать резьбу. После окончания проверим прочность установки

Осталось прикрутить элемент шлюза

Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку – конструкция готова

Осталось прикрутить элемент шлюза. Сначала надеваем резиновую прокладку на пластиковый выход выхлопа, затем вставляем коленный болт. Закручиваем внешнюю пластиковую гайку – конструкция готова.

Внешний вид установленного автоматического сифона. От сливного отверстия выходят две трубы: одна (гофрированная) – до переливного отверстия, вторая (изогнутая) – такого же гидрозатвора, что и колено

В завершение прикрепляем полипропиленовую трубу (прямую или гофрированную) к гидрозатвору, ведущему в канализационную трубу.

Тестируем систему: наливаем полную водяную баню и проверяем работу переливного и сливного отверстия. Мы ищем убытки. Если мы обнаружим утечку, затяните гайки плотнее и покройте стыки герметиком, но при условии, что их не нужно будет открывать в будущем для устранения засора.

Подробно с последовательностью работ и правилами установки сифона под ванну вы ознакомитесь со статьей, с содержанием которой рекомендуем ознакомиться.

Гидрозатвор для канализации своими руками

Пример конструкции своими руками

Простейшая конструкция, которую можно сделать самому – коленный гидрозатвор. Для его изготовления подойдет пластиковая труба по диаметру слива. Его нужно изогнуть буквой U и c помощью муфт плотно соединить с канализационными трубами. Диаметр сифона не всегда совпадает с диаметром труб, в этом случае целесообразно воспользоваться переходником, пластиковым кольцом, имеющего два разных диаметра.

Один по размеру сифона, другой – канализационного слива. Уплотняющее кольцо для надежности можно смазать силиконовым герметиком

Обратить внимание, чтобы изгиб был на 50-70 мм ниже сливного отверстия канализации. Для сухого гидрозатвора можно взять теннисный мячик, немного больше диаметром трубы

Необходимо сделать камеру, в котором он будет находиться, соединить камеру с трубами канализации.

Пока в сифоне стоит водная пробка, мячик плавает, когда вода испаряется, он по типу поплавка опускается, закрывая сливную трубу. Такой самодельный гидрозатвор можно использовать даже в морозы. В случае если мячик примерзнет к трубе, в канализацию стоит налить горячую воду, и проблема решится.

Установки гидрозатвора на канализацию

Выпускаемые сегодня устройства сифонов настолько понятны и просты, что установить их на место в систему крайне просто и любой человек может выполнить это самостоятельно. Рассмотрим несколько примеров:

  1. Самостоятельно сформированное устройство гидрозатвора может быть выполнено из обрезка трубы и нескольких стандартных фитингов.

Применение дополнительного уплотнения в виде герметика обеспечит длительную работу устройства.

  1. Таким же образом формируется подключение трапа в душевой или ванной комнатах, причем подключать его можно непосредственно к коллекторной трубе диаметром 110 мм.

При необходимости произвести прочистку устройство просто демонтируется, а затем собирается обратно.

Считающийся наиболее сложным в установке гидрозатвор для ванны легко может быть выполнен с использованием гофрированного пластикового шланга. Гофра используется для устройства перелива, являющегося также обязательным элементом сантехнической обвязки ванны, а сифон можно использовать как цельным, подбирая по размерам, так и из такого же шланга

Неудобство работы в стесненном пространстве заставляют уделять особое внимание качеству установки крепежа – без перекосов и строго по резьбе

  1. Проще всего производится подключение к кухонной мойке бутылочного гидрозатвора.

Для этого нужно установить верхнюю воронку в отверстие раковины и завернуть прижимную гайку. Перед этим под воронку устанавливается прокладка. Не следует чрезмерно затягивать гайку – она может вытеснить прокладку с конического посадочного места и образовать протечку.

После этого на трубу надевается кожух и фиксируется гайкой. От корпуса отводится гофротруба к входной резиновой втулке на отверстии канализационной трубы. Втулка подбирается наружным размером под отверстие, а внутренним – под диаметр наконечника гофротрубы.

Смотреть видео

Брага. Часть 3. Подключаем гидрозатвор к канализации

Watch this video on YouTube

Как изготовить гидрозатворы своими руками

Совершенно очевидна необходимость сифона в системе канализации. Как сделать эту простую, но немаловажную деталь своими руками? Для этого лучше всего использовать стандартные фитинги нужного размера. Разумеется, нужно владеть навыками пайки пластиковых труб с применением специального оборудования – паяльника.

Смотреть видео

Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан

Watch this video on YouTube

Но это нехитрое искусство и обучиться ему несложно и недолго. Прибор можно взять в аренду с посуточной оплатой не расходуя средств на приобретение.

Где устанавливаются: для сливного трапа, в банях, под плитку и не только

В первую очередь сухие затворы устанавливаются в помещениях, в которых эксплуатация сантехнического оборудования осуществляется не на постоянной основе, т.е. менее двух раз в неделю: водоотводы стиральных машин и кондиционеров, нередко — в банных сантехнических приборах, душевых кабинах, ванных, поддонах для душа и других приборов. Конструкции с сухими затворами прекрасно сочетаются с различными напольными покрытиями: плитка, кафель и пр. Актуален монтаж конструкций с сухим затвором в помещениях, оборудованных системами «теплый пол».

Внимание! Сухие затворы запрещается устанавливать в кухонные раковины, потому что в такой системе заслонка прослужит недолго

Классификация гидрозатворов

Водяные сифоны для канализации также квалифицируются по следующим признакам:

  • свое выполнение: с разрывом струи или без него;
  • исполнение затвора: гидравлический или сухой;
  • наличие автоматики: ручной, полуавтоматический, автоматический затвор.

Сифон с разрывом струи

Такие затворы имеют воздушный промежуток (не менее 2 см) в сливной горловине. Нижний срез трубы имеет приемную воронку. Воздушный разрыв является непреодолимой преградой для болезнетворных бактерий, находящихся в сточных водах. Ведь в некоторых случаях они обратным ходом могут попасть в кухонные мойки. Это недопустимо, особенно для мест общественного питания, так как может привести к массовым отравлениям. Поэтому, согласно действующим нормам и правилам, в технологических сливных системах таких заведений и предприятий приготовления и переработки пищевой продукции необходимо сделать воздушный разрыв струи слива. В полу таких помещения нужно сделать сливы (трапы), предотвращающие разлив стоков в случае аварий.

Сухие затворы

Трапы в полу некоторых помещений используются только в экстренных случаях, то есть крайне редко. В остальное время жидкость, служащая гидравлической пробкой в них, испаряется. Поэтому со временем такой гидрозатвор перестает выполнять свои функции. Для предотвращения этого устанавливаются трапы с сухим затвором, который работает как при наличии жидкости, так и без нее.

С этим читают

  • Выбираем сифон для кондиционера
  • Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу
  • Как устранить запах из канализации в вашем доме или квартире
  • Канализационный обратный клапан
  • Подключение унитаза к канализации без гофры
  • Правила прокладки канализационных труб
  • Эффективные способы теплоизоляции труб канализации
  • Монтаж и замена канализационных труб в квартире своими руками
  • Недостатки полипропиленовых труб в отоплении дома
  • Особенности использования канализационных труб из пвх диаметром 50 мм

Установка гидрозатвора

  • Если требуется монтаж сифона с одним сливом, допускается присутствие одной решетки, зафиксированной нижней гайкой с примыканием к сливу.
  • В варианте с двумя выходами потребуется установить сантехническую деталь с соответствующими параметрами.
  • Если требуется подсоединение бытовой техники с системой слива, возникает необходимость в сифоне с лишним отводом.
  • Для ванны потребуется присутствие тройника, к которому примкнет труба перелива. При достижении воды отверстия, она выйдет через верхний слив, и тем самым защитит от наводнения.

Подсоединение гидрозатвора требует выполнения конкретных условий:

  • мойки и ванная подключаются через автономный сифон в 50 мм;
  • запрещается одновременное подсоединение двух моек к одной водной запорной системе;
  • помним об уплотнительном кольце (в 1,5 см) на краю отводной трубы. Оно необходимо для выравнивания стыков окружностей трубы и раструба;
  • зазоры и щели маскируются герметиком.

Сухой гидрозатвор

Оказывается, в сифоне может и не быть воды, создающей блокпост для запахов, и вместо нее используют другие виды заслонов. Сухих гидрозатворов насчитывается несколько. Например:

  1. Используется пружинная мембрана. Ее держит спираль до тех пор, пока вода не заполняет пространство, и не вынуждает подниматься перекрытие, освобождая путь для слива.
  2. Шарик, превышающий диаметральную окружность трубы. Пластиковый предмет умудряется перекрывать поток воздуха до того времени, пока увеличивающийся уровень воды не вынесет его на поверхность.
  3. Маятниковый затвор. Под влиянием гравитационного притяжения механизм всегда готов к закрытию.
  4. Инновационное достижение — клеточная память материала. Суть метода — подвижная трубка стремится к начальному эталонному состоянию. Интересно то, что перечисленные варианты, кроме поплавка, объединились в составе «сухих» затворов компании Макалпайн. Технологии совместили функцию обратного клапана и принцип гидрозатвора.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Как установить

На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:

На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.

  • Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
  • Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
  • Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
  • Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.


Рис. 13 Сифон под ванну – схема сборки Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.

Источник

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

  • коленные;
  • бутылочные;
  • сухие.

Рассмотрим описание каждого из них более подробно.

Описание коленного гидрозатвора

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

  • чугун;
  • полипропилен;
  • бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

  • функция отстойника;
  • запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

  • сливную трубу, оснащенную защитной решеточкой;
  • емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения – под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

Правила выбора

Баллонный тип гидравлического затвора очень хорошо сопротивляется срыву столба. Однако подобные устройства эксплуатировать сложнее — их придется систематически очищать от грязи. Такие модели широко применяются в ванных комнатах. Если требуется выбрать устройство, которое меньше подвержено загрязнению, надо выбирать двухоборотный формат. Уровень производительности и защищенность от повреждающих факторов определяются глубиной колен.

Двухоборотный гидравлический затвор часто выбирают для кухонь. Ведь именно такое, мало подверженное загрязнению устройство встречается с жировыми и иными примесями еще раньше, чем уловители и очистители. Сухой гидравлический затвор, как уверяют производители, помогает надежно предотвратить проникновение газов за пределы канализации. Также утверждается, что такие системы эффективно блокируют возвращение жидкости из слива. Однако повышенная склонность к загрязнению позволяет спокойно применять подобные барьеры лишь там, где канализацией будут пользоваться редко.

Другие критерии отбора — диаметр канализации и число сливных каналов. В ванных комнатах обычно применяют агрегаты с переливом. Если прибор должен будет обслуживать стиральную машину, он должен иметь дополнительные отводы. Такой же подход практикуется для обслуживания посудомоечных машин. Раковины, имеющие два слива, следует соединять с сифонами, оснащенными парой патрубков.

Применять бутылочные чугунные сифоны не рекомендуется. Это устаревший вариант, сейчас почти везде уже ставят полимерные модификации. Использовать для канализационного элемента чугун можно лишь очень редко. Подбор конкретной модели происходит с поправкой на количество подсоединяемых устройств. Чем их больше, тем выше должна быть общая производительность. Присутствие отстойника хорошо там, где велик риск потери ценных вещей — чаще всего это раковины.

Преимуществом бутылочной конструкции является то, что можно гарантировать более долгую эксплуатацию, нежели при использовании гофрированных труб. Гладкие трубчатые элементы применяют лишь в единичных случаях, потому что изгиб трубы технически сложен, а получившая конструкция требует очень много места. Бутылочный гидрозатвор из трубы гофрированного типа универсален по характеристикам, и может быть собран своими руками. Для соединения с унитазом применяют гофрированные трубы сечением 11 см. Если возникает необходимость, корректировка протяженности петли возможна даже на установленной и подключенной системе.

Еще одним достоинством «бутылки» оказывается возможность демонтировать, а затем передвигать раковины или унитазы на незначительные расстояния без снятия сифонов. Конструкция трапа всегда сложнее, чем у иных гидравлических затворов. Подобный элемент монтируют в поддонах душевых кабин либо напрямую в напольных покрытиях. Усложнение состава изделия оправдывается его расширенным функционалом. Трап, наряду со сдерживанием посторонних ароматов и отводом жидкости, поддерживает герметичность соединения с полом и становится своеобразным предварительным фильтром.

О том, как сделать гидрозатвор для канализации своими руками, смотрите в следующем видео.

Принцип действия и преимущества

Прибор представляет собой вертикальную или горизонтальную трубку с корпусом из полипропилена и резьбовыми хвостовиками. Один из них подсоединяется к сантехприбору, а второй – к канализационной трубе. Внутри корпуса расположено затворное устройство, функционирующее по принципу обратного клапана. Когда умывальником или душем не пользуются, клапан перекрывает сечение трубы и не пропускает запах из канализации.

Сифон с сухим затвором (в отличие от водяного) играет также регуляторную роль – не позволяет сточной воде перемещаться в противоположную сторону. Эта функция особенно важна для сантехнических устройств, смонтированных на нижних этажах многоквартирных домов: в случае засоров жидкость обратным током нередко возвращается в здание. Если помещение полуподвальное, подъем канализационных стоков может привести к его затоплению.

Сифон с обратным клапаном имеет целый ряд позитивных особенностей:

  • надежен в работе, не требует регулярных проверок;
  • не нуждается в наличии воды – поэтому широко применяется в помещениях без отопления;
  • изготовлен из полимерного антикоррозионного материала, отвечающего всем техническим требованиям;
  • прост в монтаже, не занимает много места, допускает вертикальную и горизонтальную установку;
  • препятствует застою воды в сливе и, соответственно, размножению вредных для здоровья человека микробов;
  • долговечен;
  • не создает шума во время работы.

Большим плюсом сухого сифона является устойчивость к засорам. Сливная труба используется лишь во время открытия клапана. Загрязненные стоки беспрепятственно проходят в канализацию, на стенках не успевает откладываться жир и не образует пробок. Особенно пригодится сухой гидрозатвор на даче: он не замерзает зимой, не требует обильного смыва для устранения застойного запаха.

Разновидности

Модели затворов отличаются размерами, конструкцией и назначением (сухой сифон для раковины, унитаза, трап для душа).

По конструктивным особенностям сифоны делятся на несколько групп.

  1. Мембранное. Роль клапана в нем играет подпружиненная мембрана. Под напором жидкости пружина сжимается, открывая канализационное отверстие для свободного прохождения стоков. Когда напор исчезает, мембрана возвращается в первоначальную позицию и обеспечивает герметичность.
  2. Поплавковое. По сути, это комбинированная модель, представляющая собой сочетание гидравлического и сухого варианта. Конструкция состоит из сифона с вертикальным отводом со вставленным в него поплавковым клапаном. Когда в гидрозатворе воды достаточно, поплавок держится на плаву и пропускает стоки. Если краном долго не пользуются, жидкость в сливе пересыхает, клапан опускается и закупоривает отверстие.
  3. Маятниковое. В подобной конструкции клапан закреплен в одной точке. Проходящие стоки давят на него, заставляя отклоняться от оси. Когда давление прекращается, маятник занимает прежнее положение под действием гравитационных сил и закрывает отверстие.

Недавно в торговой сети появились модели сухих запирающих устройств с рабочими элементами, изготовленными из материалов с молекулярной памятью. Благодаря этому свойству клапаны безотказно срабатывают и плотно герметизируют слив.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
